ASUS A7V880 — системная плата на базе чипсета VIA KT880


  • Чипсет VIA KT880 (использован северный мост VIA KT880 и южный — VIA VT8237)

Плата среднего уровня, у которой, по всей видимости, будет как минимум одна модификация — об этом свидетельствует значительное количество разведенных, но нераспаянных элементов. К нам в руки попал предсерийный экземпляр, потому комплектация была минимальной.

Из недостатков разводки платы выделим расположение аудиовходов (перед слотами PCI) и разъема FDD (позади них же), что приведет к несколько неудачному размещению соответствующих кабелей в корпусе. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 1500 мкФ (в цепи питания не распаяны несколько полевых транзисторов, и мы можем только догадываться об их судьбе и о влиянии их отсутствия на стабильность работы). Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1000 мкФ).

Разведены, но не распаяны на плате: FireWire-контроллер с разъемами, контроллер и микросхема памяти, обеспечивающие функцию POST Reporter, разъем для подключения второго COM-порта и еще несколько интерфейсных разъемов. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

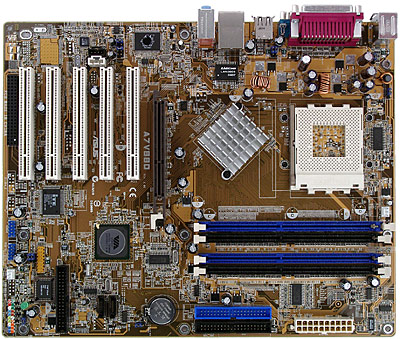

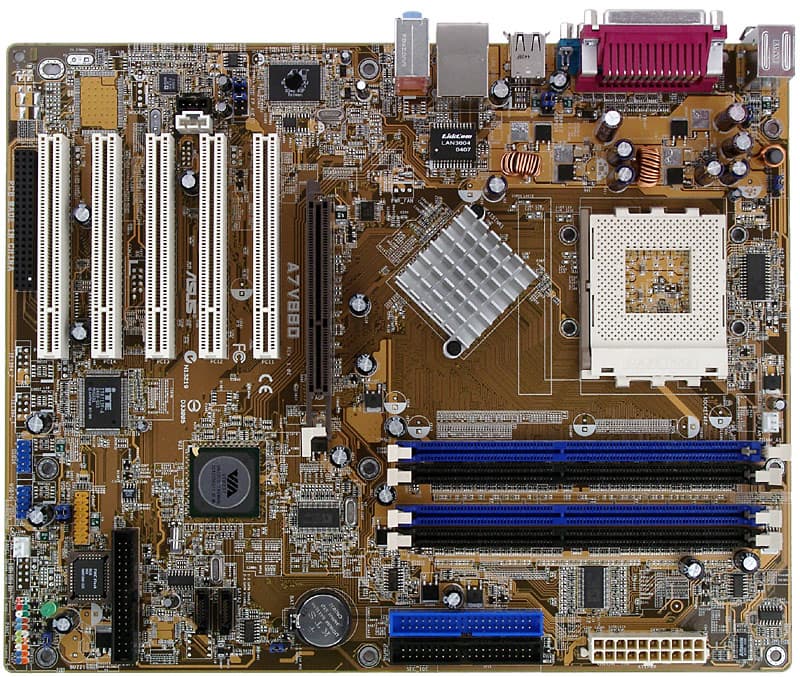

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 462 (Socket A), поддерживаются все процессоры с соответствующим разъемом);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ/модулей DDR266/333/400 с возможностью организации двухканального режима; рекомендуется использовать не более 2 модулей DDR400 в двухканальном режиме; список сертифицированных модулей PC3200 можно найти в руководстве или на сайте ASUS);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Слот ASUS Wi-Fi (предназначен для установки фирменной карты расширения — адаптера беспроводной связи стандарта Wi-Fi-b или Wi-Fi-g);
  • Разъемы питания: стандартный ATX (дополнительного разъема для подачи 12 В не предусмотрено);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) — «чипсетные», с возможностью организации RAID-массива уровня 0 или 1 из подключаемых к ним дисков;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-Out;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

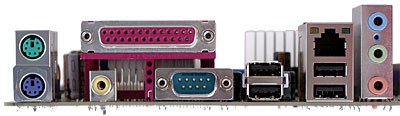

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 S/PDIF-Out типа Coaxial, 1 COM-порт;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

Поскольку к нам на тестирование попала только сама плата, мы не можем с определенностью говорить о том, какова будет комплектация этой модели в серийных поставках. Согласно информации производителя, комплект будет включать:

  • Документацию: руководство пользователя материнской платы на 4 языках;
  • Кабели: 2 Serial ATA (c переходником питания), 1 ATA66/100/133, 1 ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 4 портами USB;
  • Заглушку на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Analog Devices AD1888, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, на базе PCI-контроллера Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.02Отлично
Уровень шума, дБ (А): -85.6Хорошо
Динамический диапазон, дБ (А): 85.4Хорошо
Нелин. искажения, %: 0.0043Очень хорошо
Интермод. искажения, %: 0.019Очень хорошо
Взаимопроникновение каналов, дБ: -80.4Очень хорошо

Общая оценка: Очень хорошо (подробнее). Прекрасные (для интегрированного звука) результаты позволяют уверенно рекомендовать использование встроенного решения вместо недорогой карты в случае, если вам не нужны специфические особенности последней.

Фирменные технологии

  • ASUS COP (CPU Overheating Protection — защита процессора от перегрева, использующая точное значение температуры с интегрированного термодиода процессора)
  • ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
  • ASUS CrashFree BIOS 2 (возможность автовосстановления BIOS при загрузке со специальной дискеты или CD);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS Q-Fan Technology (автоматически контролируемое изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS MyLogo (возможность вывести собственную графическую заставку вместо обычной картинки POST);
  • ASUS Instant Music Lite (возможность проигрывания Audio CD без загрузки ОС (требуется PS/2-клавиатура и отсутствие звуковой карты в системе));
  • ASUS WiFi@Home (фирменный разъем для установки адаптера беспроводной сети производства ASUS).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSПри невозможности стартовать в результате переразгона плата автоматически сбрасывает настройки BIOS на начальные
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Перемычка для повышения подаваемого на процессор напряжения на 0,1 В
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, REF to ACT/REF to REF, Command Rate, Bus Selection, Ultra Mode
Выбор частоты работы памяти+Auto, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Asynchronous/Synchronous
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—228 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x22,5
Изменение напряжения ядра процессора+Auto, 1,65, 1,7, 1,75, 1,8, 1,85 В
Изменение напряжения памяти+Auto, 2,55, 2,65, 2,75, 2,85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,5, 1,6, 1,7, 1,8 В

Для тестирования использовались версии BIOS 1001 beta 016 и 1001 beta 018. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

На текущий момент мы протестировали всего одну плату на VIA KT880, так что у нас нет никаких данных о том, насколько ее скорость типична для представителей чипсета.

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)




Дополнительно
