ASUS A7V600 — системная плата на базе чипсета VIA KT600


Первая плата на новом чипсете VIA оставила приятное впечатление, хотя она и не может похвастаться уже привычным по последним моделям огромным набором функциональных возможностей или впечатляющей комплектацией.

Комплект поставки включает:

  • Упаковку: коробка нового строгого дизайна;
  • Документацию: руководство пользователя материнской платы на английском языке;
  • Кабели: 2 SATA (без переходников питания), один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с Game-портом;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • 3Deep;
    • PC-cillin 2002;
    • Winbond Voice Editor;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS Logo;
    • ASUS PCProbe;
    • ASUS Screensaver.

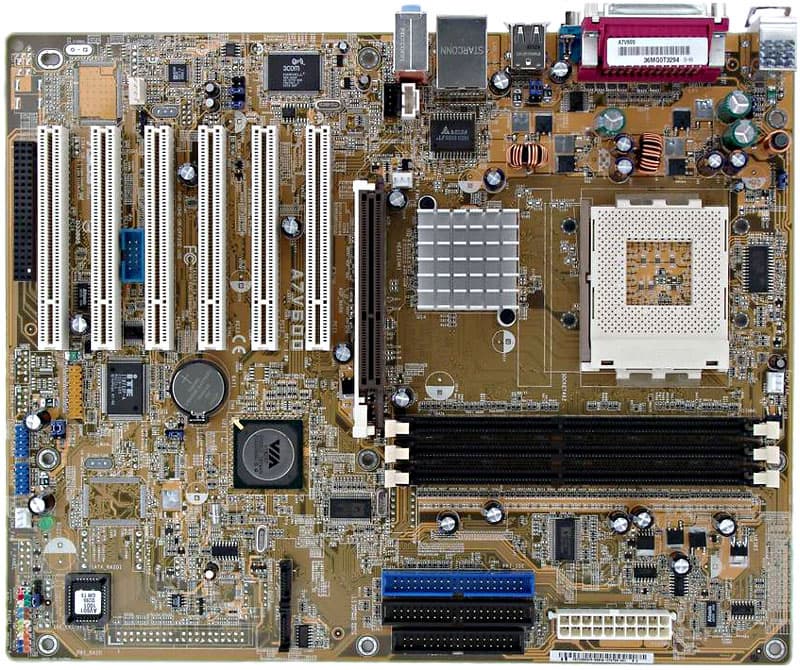

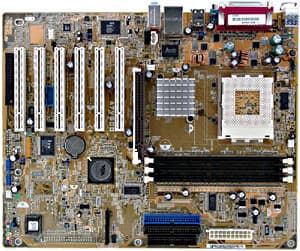

Разводка платы рассчитана на полнофункциональный вариант, так что несмотря на полупустой текстолит позади слотов PCI взаимное расположение некоторых элементов не слишком удобно: в числе таковых можно назвать аудиовходы и целый ряд разъемов вдоль левого края платы. К тому же при наличии 6 слотов PCI и еще одного дополнительного фирменного разъема ASUS (под карты беспроводного радиодоступа) слот AGP неизбежно прижимается к разъемам памяти, так что установленная видеокарта блокирует модули памяти. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 1500 мкФ, также на плате находятся стабилизаторы питания шин AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы 3COM Marvell 940-MV00, с поддержкой 10/100/1000 Base-T (Gigabit Ethernet).

На плате применены фирменные технологии компании:

  • AI Net (гигабитный сетевой контроллер с утилитой VCT (Virtual Cable Tester) для диагностики проблем с подключенным к нему сетевым кабелем);
  • ASUS Multi-Language BIOS;
  • ASUS MyLogo 2 (для отображения произвольных картинок при загрузке системы);
  • ASUS Q-Fan (для автоматического контроля за скоростью вращения вентиляторов));
  • ASUS EZ Flash;
  • ASUS Instant Music (для прослушивания аудио-CD без загрузки операционной системы).

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате.

Не распаяны, но разведены на плате: контроллеры FireWire и IDE/SATA RAID с их разъемами.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

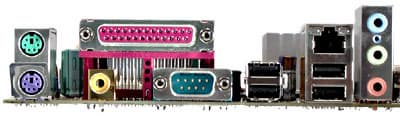

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ 1 Wi-Fi (под специальные карты от ASUS); порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 8 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения возможности запуска системы с устройств USB
Перемычка OverVoltage для увеличения диапазона изменения подаваемого на процессор напряжения
Из BIOS, основанного на версии 6.00 от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge Delay, Active to Precharge Delay, 1T Command Control, Bank Interleave, Burst Length
Выбор частоты работы памяти+Auto, 266, 333, 400 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x22,5
Изменение напряжения ядра процессора+1,5—2,05 В с шагом 0,05 В
Изменение напряжения памяти+Auto, 2,55—2,85 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5—1,8 В с шагом 0,1 В

Использовались версии BIOS 1001 и 1006 beta 003, как последние из доступных на момент проведения тестирований.

По производительности это одна из немногих моделей ASUS, не вошедшая в тройку лучших представителей своего чипсета. Впрочем, можно смело утверждать, что полнофункциональный вариант платы (с нераспаянными в текущей версии контроллерами) будет прекрасным кандидатом на покупку в своем классе, да и описанная модель при достаточно демократичной (для продукции этой компании) цене привлечет внимание многих.

Результаты тестов:
