ASUS A7N8X — системная плата на базе чипсета NVIDIA nForce2


Эта плата уже участвовала в наших тестированиях ранее, но теперь мы имеем возможность исследовать серийный экземпляр, с нормальной комплектацией и «правильным» BIOS. Есть и небольшие отличия в разводке: исчезли слот ACR и разъем для подключения считывателя смарт-карт, а также вместо блока переключателей для выбора частоты процессора используется перемычка.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 11 языках, включая русский;
  • Кабели: 2 SerialATA, один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с COM-портом;
  • Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Планку на заднюю панель компьютера с 2 портами IEEE 1394;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • Winbond Voice Editor;
    • 3Deep;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver.

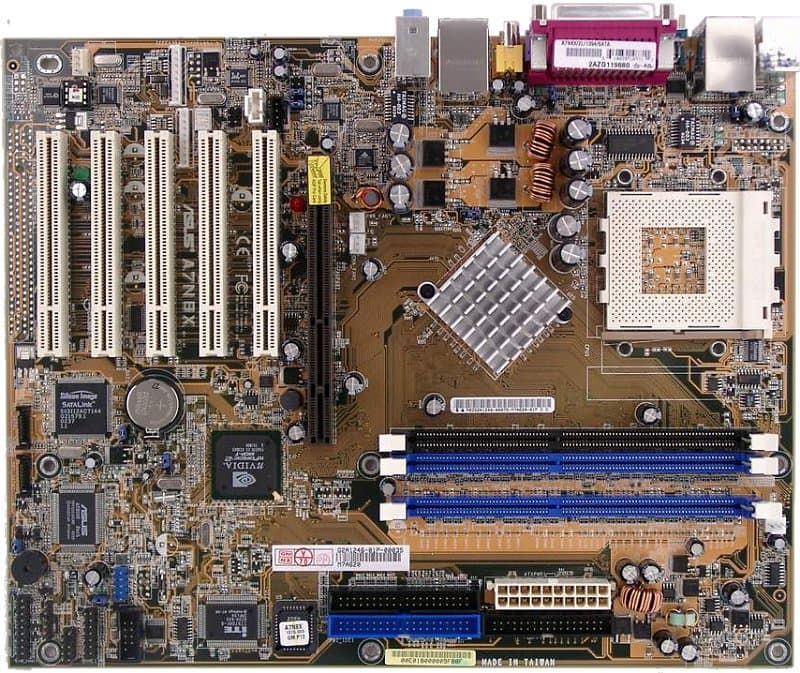

Разводка платы имеет несколько привычных недостатков: не совсем удобно для подключения расположен целый ряд разъемов в левом нижнем углу платы и разъемы аудиовходов (перед слотами PCI). Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;
  • 2 сетевых, реализованных на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX каждый;
  • контроллер Serial ATA, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью подключения 2 устройств;

  • контроллер шины IEEE 1394, реализованный на базе возможностей чипсета.

На плате применены фирменные технологии компании:

  • ASUS EZFlash BIOS (для прошивки новых версий BIOS прямо из BIOS Setup);
  • ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы);
  • ASUS MyLogo2 (для отображения произвольных картинок на экране при загрузке системы);
  • ASUS C.O.P. (для предохранения процессора от перегрева).

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

Не распаяны, но разведены на плате: слот ACR.

На плате используются возможности системного мониторинга микросхемы ASUS ASB100 Bach. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

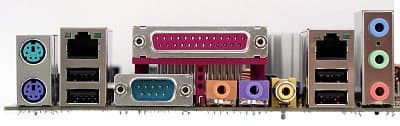

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP Pro/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 IEEE1394/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Набор перемычек для включения возможности запуска системы с клавиатуры PS/2
Перемычка для включения/выключения SerialATA
Набор переключателей для выбора частоты FSB100 и 133/166 МГц
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+Active Precharge Delay, RAS to CAS Delay, RAS Precharge Delay, CAS Latency
Выбор частоты работы памяти+By SPD, Sync, 50%, 60%, 66%, 75%, 80%, 83%, 120%, 125%, 133%, 150%, 166% и 200% от FSB
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP (PCIx2) = Auto, 50, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 90, 93, 95, 97 и 100 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—200 МГц с шагом 1, 2, 3 и 5 МГц
Изменение коэффициента умножения процессора+x6,5—x17
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7 В

Использовалась версия BIOS 1001.C, как последняя из доступных на время проведения тестирования.

Продукция ASUSTeK традиционно недешева, но эта модель, как и большинство остальных у данного производителя, оправдывает свою цену отличной скоростью, богатыми функциональными возможностями и разгонным потенциалом.

Результаты тестов:
