ASRock Z87 OC Formula

Плата для оверклокеров с защитой от влаги и продвинутой аудиоподсистемой


Компания ASRоck анонсировала очередную новинку — материнскую плату ASRock Z87 OC Formula, ориентированную на любителей разгона и компьютерных энтузиастов. Эта плата на базе чипсета Intel Z87 поддерживает новые процессоры Haswell, отличается наличием продвинутой аудиоподсистемы Purity Sound, имеет влагозащитное покрытие и может использоваться в качестве основы для производительных игровых ПК.

Комплектация и упаковка

Плата ASRock Z87 OC Formula поставляется в довольно большой коробке, одного взгляда на которую уже достаточно, чтобы понять, что речь идет отнюдь не о бюджетном, а о топовом продукте.

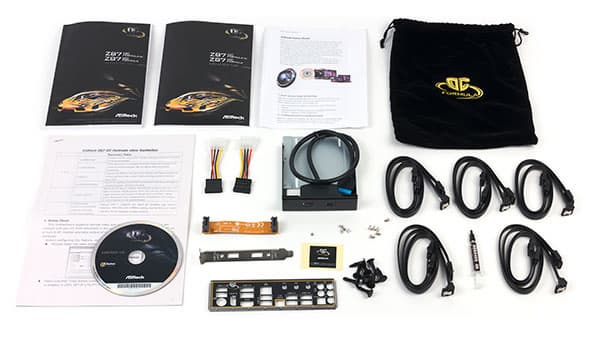

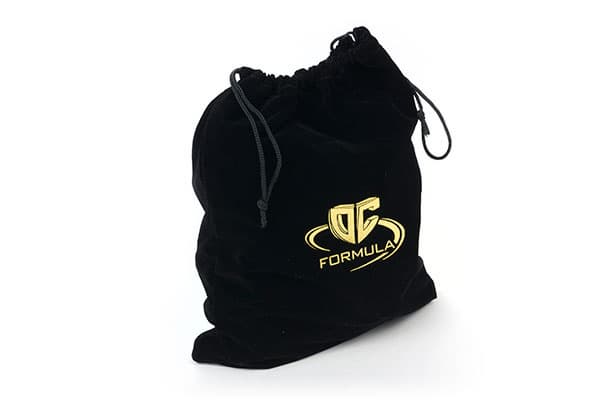

Кроме самой платы в комплектацию входит DVD-диск в драйверам и утилитами, инструкция пользователя (имеется описание и на русском языке), десять SATA-кабелей (все разъемы с защелками, пять кабелей имеют угловой разъем с одной стороны), заглушка задней панели платы, 3,5-дюймовая панель с двумя портами USB 3.0 для установки в передний отсек, один мостик SLI на две видеокарты, два переходника с MOLEX-разъема на разъем питания SATA, тюбик с термопастой GELID Solutions GC-Extreme и даже пакетик с монтажными клипсами. Причем, все эти аксессуары уложены в бархатный черный мешочек, на котором “золотом” нанесен логотип “OC Formula”.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Z87 OC Formula приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
4 × PCI Express x16
2 × PCI Express 2.0 x1
1 × mini PCI Express
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
4 × SATA 6 Гбит/с (ASMedia ASM1061)
USB разъемы
13× USB 3.0
6 × USB 2.0
Аудиоподсистема
Purity Sound (Realtek ALC1150)
Сетевой контроллер
1 × Intel I217V

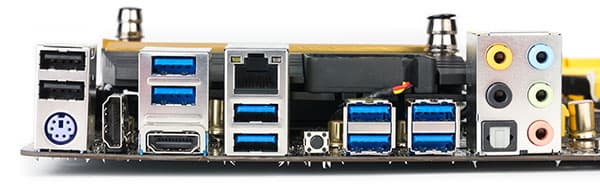

Разъемы на задней панели
1 × HDMI (выход)
1 × HDMI (вход)
8 × USB 3.0
2 × USB 2.0
1 × RJ-45
5 × аудиоразъемов типа mini-jack
1 × S/PDIF (выход, оптический)
1 × разъем PS/2
Внутренние разъемы
24-пиновый ATX-разъем питания
2 × 8-пиновых ATX 12 В разъемов питания
1 × MOLEX-разъем питания
10 × SATA 6 Гбит/с
6 × разъемов для подключения вентиляторов
2 × разъема для подключения портов USB 3.0
1 × вертикальный порт USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем COM-порта
Форм-фактор
EATX (305 × 267 мм)

Форм-фактор

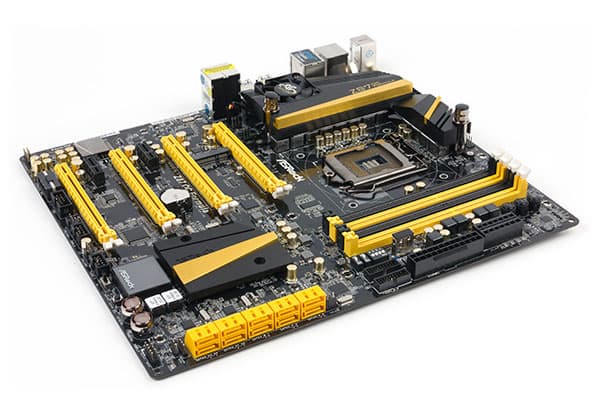

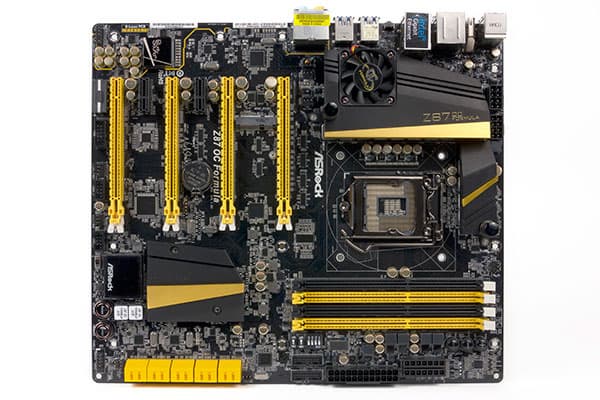

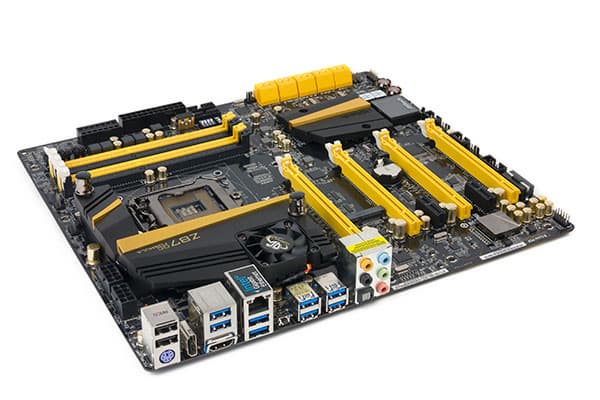

Плата ASRock Z87 OC Formula выполнена в форм-факторе EATX (305 × 267 мм) и может устанавливаться в любой корпус, поддерживающий этот форм-фактор. Для монтажа платы предназначены стандартные десять отверстий (расположенные, как и на платах с форм-фактором ATX) и два дополнительных отверстия, которые, впрочем, можно и не использовать.

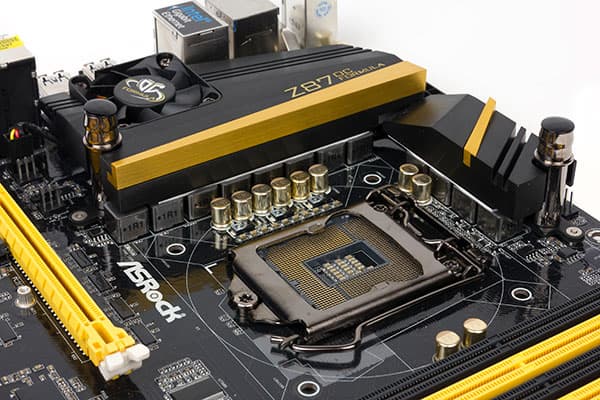

Чипсет и процессорный разъем

Плата ASRock Z87 OC Formula основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell), а также процессоры Intel Xeon с разъемом LGA1150.

Память

Для установки модулей памяти на плате ASRock Z87 OC Formula предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 32 Гбайт (при использовании 8-гигабайтных модулей памяти).

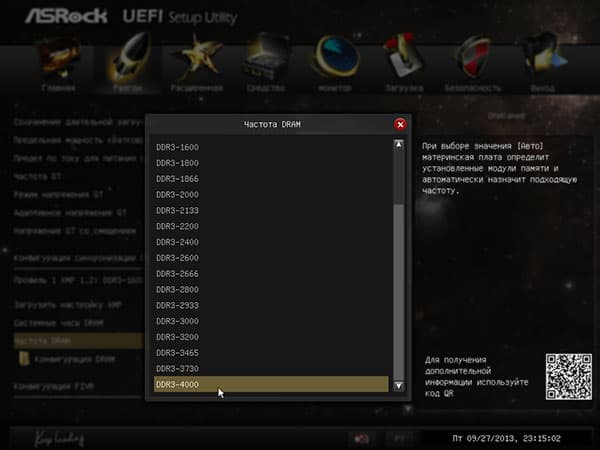

В штатном режиме плата поддерживает память DDR3-1600/1333/1066, ну а в режиме разгона поддерживается память с частотой более 3000 МГц (в соответствии с данными, приводимыми в спецификации). Также поддерживается память с XMP-профилями (версии 1.2 и 1.3).

Отметим, что слоты памяти, относящиеся к разным каналам, маркируются на плате разным цветом (черные и желтые), что очень удобно при установке модулей памяти, поскольку не приходится искать обозначение разъемов, дабы установить два модуля памяти в один канал.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате реализовано четыре слота с форм-фактором PCI Express x16 (на плате эти слоты маркируются как PCIE1, PCIE2, PCIE4 и PCIE6), два слота PCI Express 2.0 x1 и один слот mini PCI Express.

Три слота с форм-фактором PCI Express x16 (PCIE1, PCIE2 и PCIE4) выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell. Напомним, что согласно спецификации процессора Haswell, 16 линий PCI Express 3.0 могут группироваться в один порт x16, два порта x8 или в один порт x8 и два порта x4. На плате ASRock Z87 OC Formula для переключения линий PCI Express 3.0 x16 используются восемь мультиплексоров/демультиплексоров линий PCI Express 3.0. Правда, определить по маркировке модель этих мультиплексоров/демультиплексоров не представляется возможным. Дело в том, что плата ASRock Z87 OC Formula и все компоненты на ней имеют специальное покрытие Conformal Coating, которое защищает компоненты от воды, коррозии и пыли. Именно это покрытие делает нечитаемым маркировку на всех микросхемах.

Если задействуется только один слот (PCIE1) с форм-фактором PCI Express 3.0 x16, то он функционирует на скорости x16, если задействуются два слота (PCIE1 и PCIE2), то они функционирует на скорости x8, а если одновременно используются три слота, то один из них (PCIE1) работает на скорости x8, а два остальных (PCIE2 и PCIE4) — на скоростях x4.

Естественно, что слоты с форм-фактором PCI Express 3.0 x16 предназначены в первую очередь для установки дискретных видеокарт. А потому, немаловажно, что плата ASRock Z87 OC Formula поддерживает технологии NVIDIA SLI и AMD CrossFireX.

Четвертый слот с форм-фактором PCI Express x16 (PCIE6) выполнен с использованием четырех линии PСI Express 2.0 из числа поддерживаемых чипсетом Intel Z87 и всегда функционирует на скорости x4.

Два слота PCI Express 2.0 x1 так же выполнены с использованием двух линии PСI Express 2.0 из числа поддерживаемых чипсетом Intel Z87.

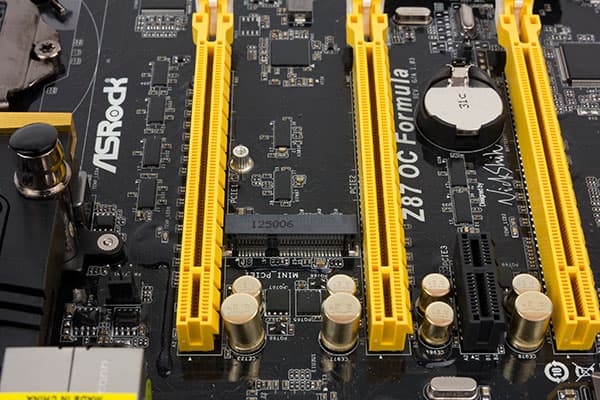

Слот mini PCI Express предназначен, в первую очередь, для установки модуля WiFi. Этот слот реализован с использованием одной линии PСI Express 2.0 из числа поддерживаемых чипсетом Intel Z87, причем, данные слот разделяем с одним из слотов PCI Express 2.0 x1.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 (выход). Кроме того, имеется и еще один порт HDMI (вход), что позволяет подключать к плате такие устройства, как, например, PS3 или Xbox.

Никаких более разъемов для подключения мониторов на плате не предусмотрено, что вполне логично, поскольку данная плата предполагает наличие одной или нескольких дискретных видеокарт.

SATA-разъемы

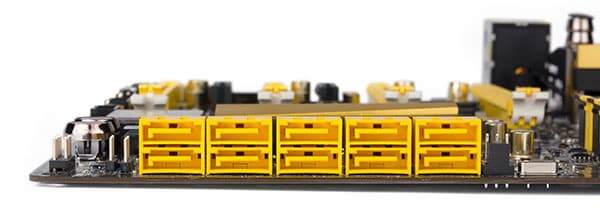

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще четыре порта SATA 6 Гбит/с реализованы на базе двух двухпортовых SATA-контроллеров ASMedia ASM1061, каждый из которых задействует линию PCI Express 2.0 из числа поддерживаемых чипсетом.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате имеется тринадцать портов USB 3.0 и шесть портов USB 2.0. Восемь портов USB 3.0 и два порта USB 2.0 выведены на заднюю панель платы. Кроме того, на самой плате имеется еще два разъема USB 2.0, что позволяет подключить до четырех портов USB 2.0, а также один вертикально расположенный порт USB 3.0 и два разъема USB 3.0, что позволяет подключить еще два четыре USB 3.0.

Напомним, что чипсет Intel Z87 поддерживает всего 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Но на плате ASRock Z87 OC Formula реализовано 13 портов USB 3.0. Достигается это следующим образом. Из восьми портов USB 3.0, выведенных на заднюю панель платы, четыре порта реализованы через чипсет, а еще четыре порта — через интегрированный четырехпортовый USB-контроллер Etron EJ188H, который занимает одну линию PCI Express 2.0 из числа поддерживаемых чипсетом.

Кроме того, на плате имеется еще и четырехпортовый USB-хаб ASMedia ASM1074, который использует один порт USB 3.0 от чипсета на входе и дает четыре порта USB 3.0 на выходе. Эти четыре порта USB 3.0 от хаба ASMedia ASM1074 и выведены на два разъема USB 3.0 (с возможностью подключения до двух портов на каждый разъем) на плате. Ну и еще один (шестой) чипсетный порт USB 3.0 расположен на самой плате вертикально.

В спецификации на плату указывается, что один из разъемов для подключения двух портов USB 3.0 разделяем со слотом PCIE6 (PCI Express 2.0 x4 в форм-факторе PCI Express x16). Причем, если задействуется слот PCIE6, то соответствующие два порта USB 3.0 переходят в режим работы USB 2.0. Каким именно образом достигается подобная схема работы и как порты USB 3.0 связаны с линиями PCI Express 2.0, мы выяснить не смогли, но выглядит подобная схема довольно странно (либо в руководстве пользователя просто ошибка).

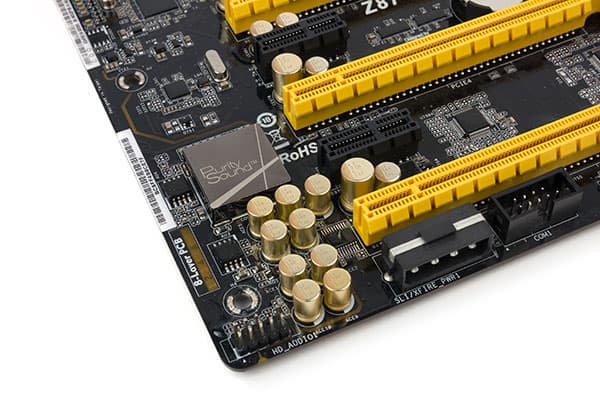

Аудиоподсистема

На плате ASRock Z87 OC Formula используется достаточно продвинутая аудиоподсистема, получившая название Purity Sound. Она основана на 8-канальном (7.1) HD-кодеке Realtek ALC1150 (он закрыт металлическим кожухом с логотипом Purity Sound) в сочетании с встроенными усилителями для наушников TI NE5532 (поддерживаются наушники с импедансом 600 Ом) и дифференциальным усилителем TI NE5532. Все элементы аудиподсистемы выделены в отельную зону, обозначенную контуром с LED-подсветкой, которая загорается при работе платы. На задней панели платы имеется пять аудиоразъемов типа mini-jack, а также оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы воспользовались внешней звуковой картой Creative E-MU 0204 USB и утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт на плате ASRock Z87 OC Formula очень хороший. Нет неудовлетворительных оценок и все тесты выполнены на оценку Хорошо, Очень хорошо и Отлично. Одним словом, просто очень хороший аудиотракт.

Отчет по результатам тестирования в программе RMAA 6.3.0 представлен далее.

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.01, -0.13
Отлично
Уровень шума, дБ (А)
-92.1
Очень хорошо
Динамические диапазон, дБ (А)
92.6
Очень хорошо
Гармонические искажения, %
0.0051
Очень хорошо
Гармонические искажения + шум, дБ(A)
-82.2
Хорошо
Интермодуляционные искажения + шум, %
0.0089
Очень хорошо
Взаимопроникновение каналов, дБ
-84.4
Очень хорошо
Интермодуляции на 10 кГц, %
0.019
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика



Левый
Правый
От 20 Гц до 20 кГц, дБ
-0.58, +0.01
-0.49, +0.11
От 40 Гц до 15 кГц, дБ
-0.13, +0.01
+0.05, +0.11

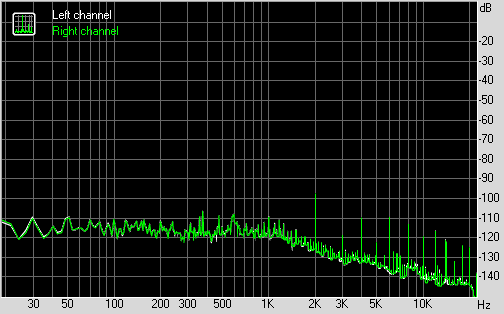

Уровень шума



Левый
Правый
Мощность RMS, дБ
-91.5
-91.6
Мощность RMS, дБ (A)
-92.0
-92.2
Пиковый уровень, дБ
-71.2
-71.4
Смещение DC, %
-0.0
+0.0

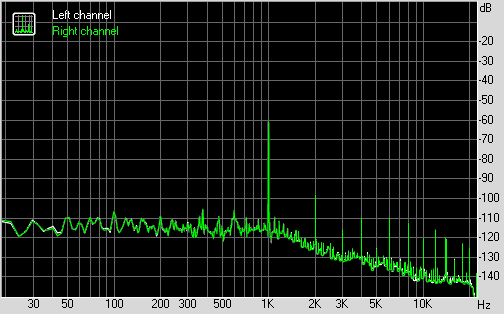

Динамический диапазон



Левый
Правый
Динамический диапазон, дБ
+91.7
+91.8
Динамический диапазон, дБ (А)
+92.6
+92.7
Смещение DC, %
-0.00
-0.00

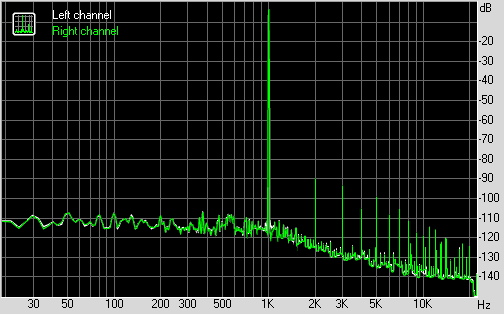

Гармонические искажения + шум (-3 дБ)



Левый
Правый
Гармонические искажения, %
+0.0043
+0.0058
Гармонические искажения + шум , %
+0.0068
+0.0074
Гармонические искажения + шум (A-взвеш.), %
+0.0072
+0.0084

Интермодуляционные искажения



Левый
Правый
Интермодуляционные искажения + шум, %
+0.0085
+0.0092
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0070
+0.0073

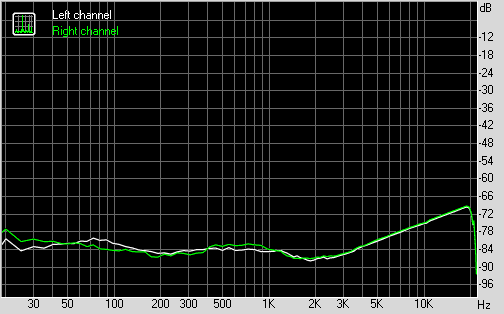

Взаимопроникновение стереоканалов



Левый
Правый
Проникновение на 100 Гц, дБ
-81
-83
Проникновение на 1000 Гц, дБ
-84
-83
Проникновение на 10000 Гц, дБ
-74
-74

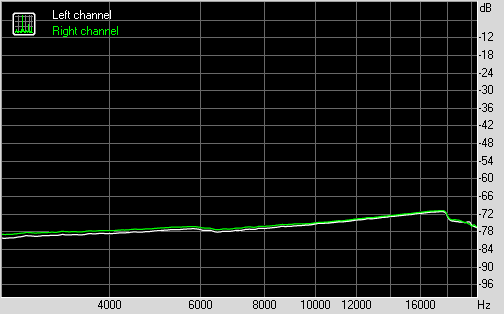

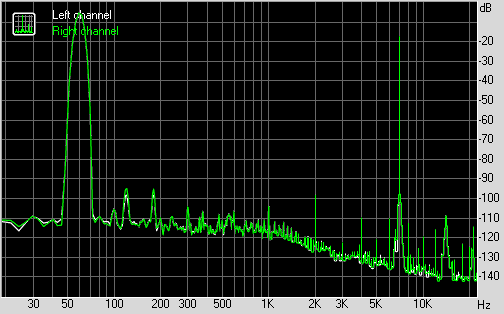

Интермодуляционные искажения (переменная частота)



Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0.0132
0.0146
Интермодуляционные искажения + шум на 10000 Гц,
0.0170
0.0179
Интермодуляционные искажения + шум на 15000 Гц,
0.0243
0.0254

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате ASRock Z87 OC Formula реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I217V (используется контроллер MAC-уровня, интегрированный в чипсет). Соответственно, на задней панели платы имеется разъем RJ-45.

Дополнительные особенности

Начнем с того, что подсчитаем количество интегрированных на плате контроллеров, использующих линии PCI Express 2.0. Это и сетевой контроллер Intel I217V, и USB-контроллер Etron EJ188H, и два двухпортовых SATA-контроллера ASMedia ASM1061. Добавим сюда наличие слота PCI Express 2.0 x4 (слот PCIE6) и двух слотов PCI Express 2.0 x1 (слот mini—PCI Express не учитывать, поскольку он разделяем с одним из слотов PCI Express 2.0 x1). В результате получается, что для реализации всех этих слотов и контроллеров требуется 10 линий PCI Express 2.0. Однако, чипсет Intel Z87 имеет встроенный контроллер только на 8 линий PCI Express 2.0, то есть, налицо дефицит двух линий PCI Express 2.0.

Проблема дефицита линий PCI Express 2.0 решается за счет применения четырехпортового коммутатора PEX 8605 на четыре линии PCI Express 2.0. Задействую одну линию PCI Express 2.0 на входе, этот коммутатор позволяет получить три линии на выходе.

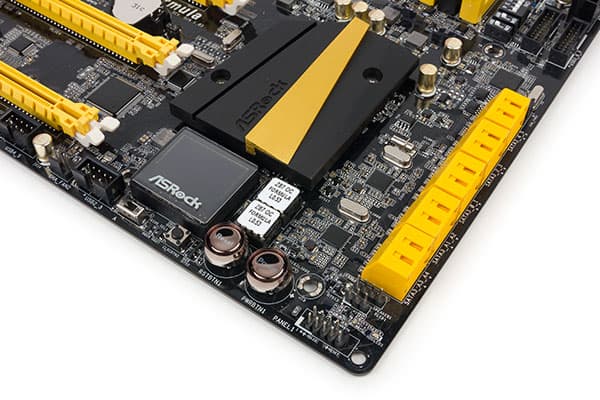

Среди других особенностей платы ASRock Z87 OC Formula стоит отметить наличие кнопок Clear CMOS. Всего таких кнопок две: одна расположена на задней панели платы, а вторая — на самой плате. Кроме того, имеются кнопки включения питания и перезагрузки. Вместо традиционного индикатора POST-кодов на плате ASRock Z87 OC Formula используется OLED дисплей под названием Status OLED. Используя кнопку MENU, на этом дисплее можно отображать такую информацию, как например, температуру процессора, его частоту и напряжение и т.п.

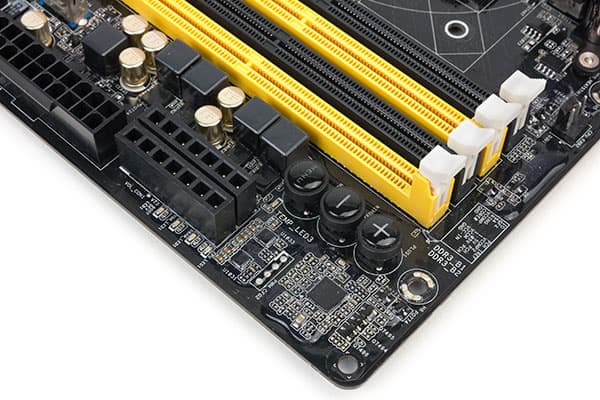

Также на плате предусмотрены две кнопки быстрого разгона (OC Rapid Buttons), одна из которых имеет маркировку «+», а другая — «−»; они позволяют изменять опорную частоту, коэффициент умножения процессора и его напряжение. Параметр, который должен изменяться кнопками OC Rapid Buttons, можно настроить в фирменной утилите Rapid OC Configuration, поставляемой вместе с платой. Нужно отметить, что работают эти кнопки быстрого разгона безупречно и с их помощью можно очень просто и быстро разгонять процессор.

Стоит также отметить, что на плате имеется разъем PS/2 для подключения мыши или клавиатуры, а также разъем для подключения COM-порта.

Еще одна особенность платы заключается в том, что на ней имеется две микросхемы UEFI BIOS, рядом с которыми расположен переключатель, позволяющий выбирать конкретную микросхему UEFI BIOS для загрузки.

Есть и другие особенности у платы ASRock Z87 OC Formula, о которых стоит упомянуть. К примеру, на плате используется фирменный дизайн контактов в слотах памяти, которые компания ASRock называет Distortion-Free. По внешнему виду эти слоты памяти ничем не отличаются от обычных, но, по заявлению производителя, за счет уменьшения длины самих контактов удается добиться уменьшения искажения сигнала. Увы, но проверить справедливость данного утверждения нет возможности, ну а верить китайскому производителю на слово мы бы не решились.

Так же, на плате имеется четырехпозиционный переключатель, позволяющий конфигурировать работу слотов c форм-фактором PCI Express x16.

Имеются на плате и два специфических переключателя, используемых при экстремальном разгоне процессора. Первый переключатель (Slow Mode), позволяет переключить процессор в режим работы на минимальной тактовой частоте, а второй переключатель (LN2) используется при охлаждении процессора жидким азотом (Liquid Nitrogen).

Ну и последняя особенность этой платы, о которой стоит упомянуть — это наличие контактной площадки V-Probe для измерения напряжений на различных компонентах платы.

Система питания

Как и на большинстве плат, на плате ASRock Z87 OC Formula имеется 24-контактный и 8-контактный разъемы для подключения блока питания. В дополнение к этому имеется еще один 8-контактный разъем и один периферийный разъем, который рекомендуется подключать в случае установки нескольких видеокарт.

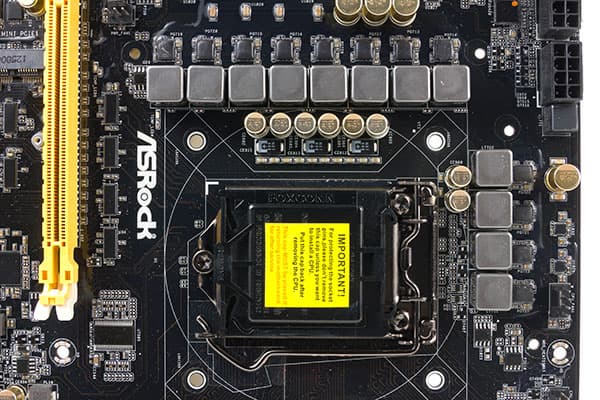

Регулятор напряжения питания процессора на плате ASRock Z87 OC Formula является 12-канальным и основан на 6+2 фазном PWM-контроллере IR3567B (International Rectifier). Для реализации двух каналов питания на одной фазе используются шесть удвоителей фаз IR3598 c интегрированными MOSFET-драйверами.

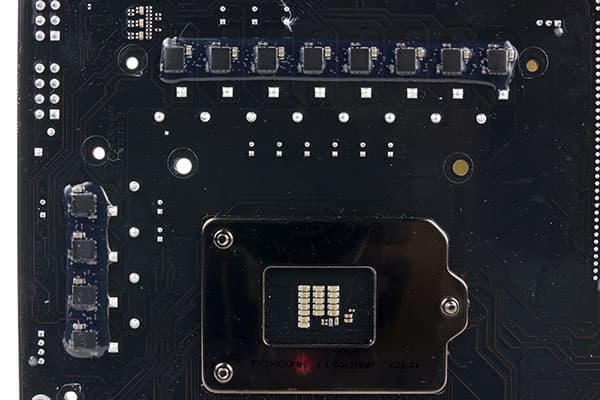

Сами каналы питания построены с применением дискретных MOSFET-транзисторов, которые расположены как с лицевой, так и с тыльной стороны платы (по 12 транзисторов с каждой стороны).


Система охлаждения

Для подключения вентиляторов на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) и шесть трехконтактных разъемов. Один четырехконтатный (CPU_FAN1) и один трехконтактный (CPU_FAN2) разъемы предназначены для подключения вентилятора кулера процессора.

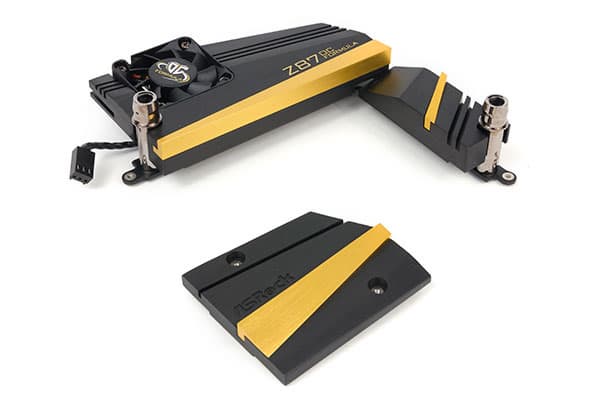

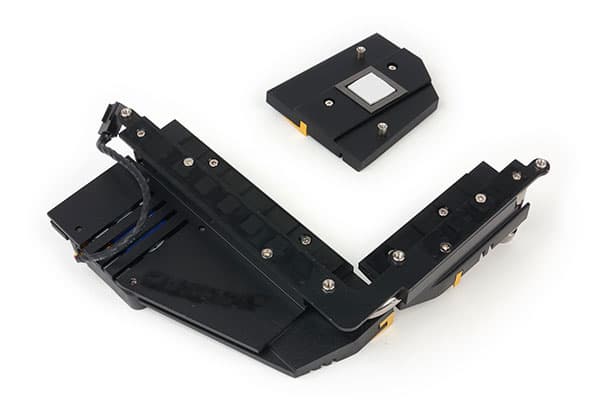

На плате также имеется система из двух отдельных радиаторов. Один радиатор закрывает сам чипсет, а другой радиатор в форме буквы «Г» расположен рядом с процессорным разъемом и закрывает MOSFET-транзисторы. Этот радиатор имеет встроенный трехконтактный вентилятор. Более того, этот радиатор позволяет подключать водяную систему охлаждения, для чего имеются два штуцера. С тыльной стороны платы этот радиатор крепится к двум пластинам, которые одновременно закрывают MOSFET-транзисторы, расположенные с обратной стороны платы.

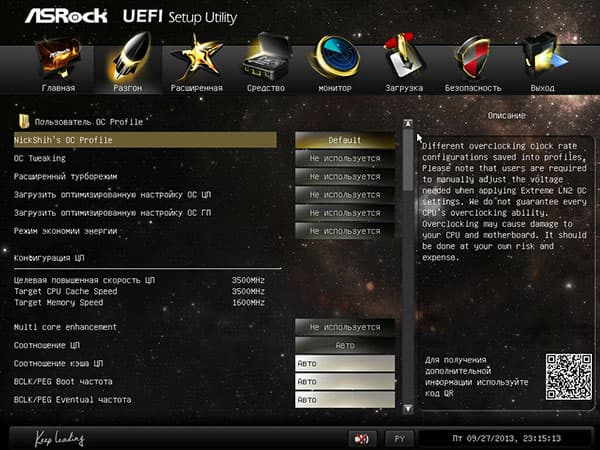

UEFI BIOS

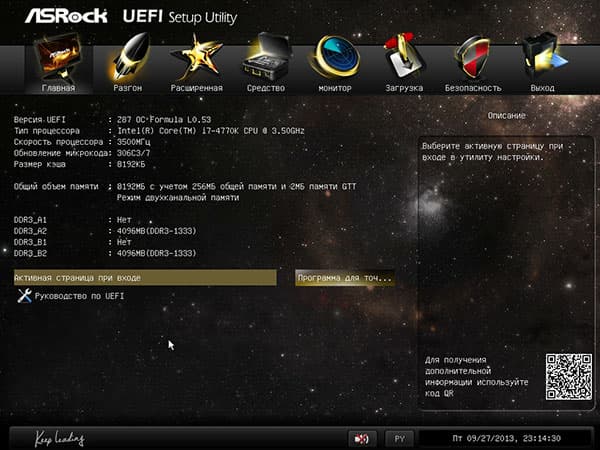

Собственно, UEFI BIOS на плате ASRock Z87 OC Formula по своему интерфейсу и возможностям мало чем отличается от UEFI BIOS на других платах ASRock. Можно выбрать русский язык интерфейса, но этим сегодня уже никого не удивишь.

Кроме того, как и на всех платах ASRock, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого утилиту Instant Flash, встроенную в сам UEFI BIOS. Все, что для этого нужно — это флэшка с файловой системой FAT32 или FAT16, на которую записывается новая версия UEFI.

Правда, простота обновления UEFI BIOS на плате ASRock Z87 OC Formula — это только в теории. На практике все оказалось совсем не просто. На плате, которая была у нас на тестировании, была установлена устаревшая UEFI BIOS версии 0.53. Скаченная с сайта последняя версия UEFI BIOS 1.8 наотрез отказалась ставиться с использованием утилиты Instant Flash. Поэтому, нам пришлось воспользоваться прошивкой версии 1.7 и установить ее через Windows (поскольку через Instant Flash она также не ставилась), а версии 1.8 с установкой через Windows на момент тестирования на сайте не было. И только после установки версии 1.7 мы смогли воспользоваться утилитой Instant Flash и установить UFI BIOS версии 1.8. И нужно сказать, что в плане настроек для разгона процессора версия 1.8 существенно отличается от первоначальной версии.

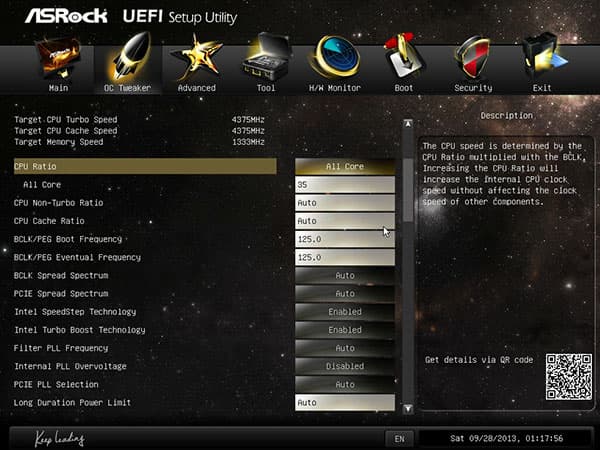

Для разгона процессора и памяти в UEFI BIOS предусмотрена вкладка OC Tweaker. На этой вкладке можно установить частоту памяти вплоть до 4000 МГц. Ну и конечно же, имеется возможность настройки таймингов памяти.


Также на вкладке OC Tweaker имеется возможность отключить технологию Intel Turbo Boost. Однако, напомним, что при отключенной технологии Intel Turbo Boost разогнать процессор (с разблокированным коэффициентом умножения) путем увеличения коэффициента умножения нельзя.

При активированной технологии Intel Turbo Boost разгон процессора K-серии (с разблокированным коэффициентом умножения) путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора. В обеих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

Разгон процессора возможен не только за счет увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK/PCIE Frequency. Причем, имеется два параметра BCLK/PCIE Frequency: BCLK/PCIE Boot Frequency и BCLK/PCIE Eventual Frequency. Параметр BCLK/PCIE Boot Frequency задает значение BCLK/PCIE Frequency на этапе загрузки системы, а BCLK/PCIE Eventual Frequency — значение BCLK/PCIE Frequency после загрузки. Самое интересное, что задать значение частотного множителя BCLK Ratio в настройках UEFI BIOS версии 1.8 нельзя (в первоначальной версии UEFI BIOS этот параметр присутствовал). Напомним, что частота BCLK/PCIE Frequency представляет собой опорную частоту ядер процессора, а частота PEG/DMI получается делением частоты BCLK/PCIE Frequency на частотный множитель BCLK Ratio. К примеру, если частоту BCLK/PCIE Frequency установить равной 125 МГц, но при значении частотного множителя, равным 1,25, то частота PEG/DMI будет равной 100 МГц.

Отсутствие возможности задания BCLK Ratio несколько озадачивает, но, судя по тому, что система грузится при значении BCLK/PCIE Frequency 125 МГц, этот множитель устанавливается автоматически.

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), частоту графического ядра, настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.

Нужно отметить, что при тестировании платы на разгон процессора с первоначальной версией UEFI BIOS результаты оказались довольно плачевными, но перепрошивка новой версии UEFI BIOS кардинальным образом отразилась на результатах разгона.

Процессор Intel Core i7-4770K (номинальная частота 3,5 ГГц, максимальная частота в режиме Tubo Boost 3,9 ГГц) нам удалось разогнать до частоты 4,8 ГГц при частоте BCLK/PCIE Frequency 100 МГц. Отметим, что для нашего экземпляра процессора это типичный результат, в том смысле, что и на других платах мы без проблем разгоняли этот процессор до тактовой частоты 4,8 ГГц. Причем, разгон процессора осуществлялся только лишь изменением коэффициента умножения без каких-либо дополнительных настроек.

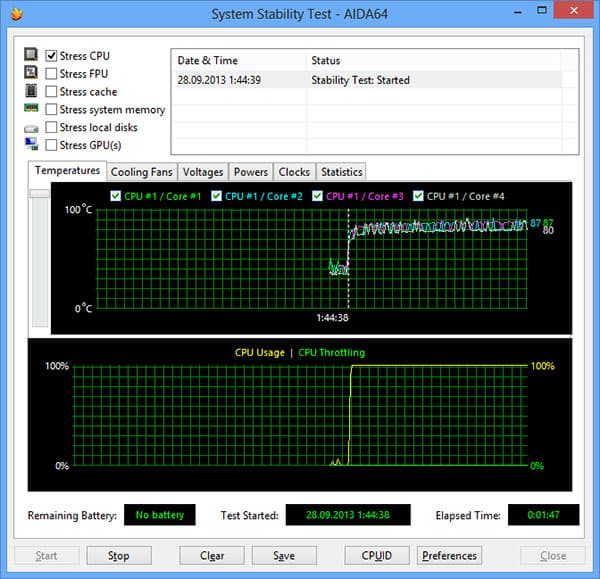

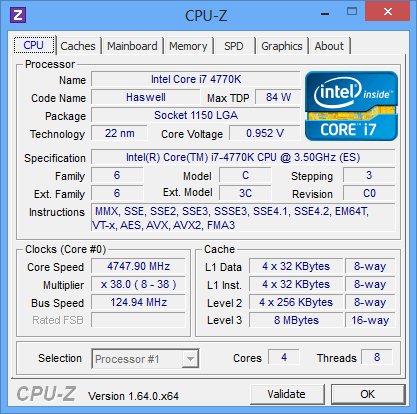

При частоте BCLK/PCIE Frequency 125 МГц процессор Intel Core i7-4770K удалось разогнать до частоты 4,75 ГГц (коэффициент умножения 38).

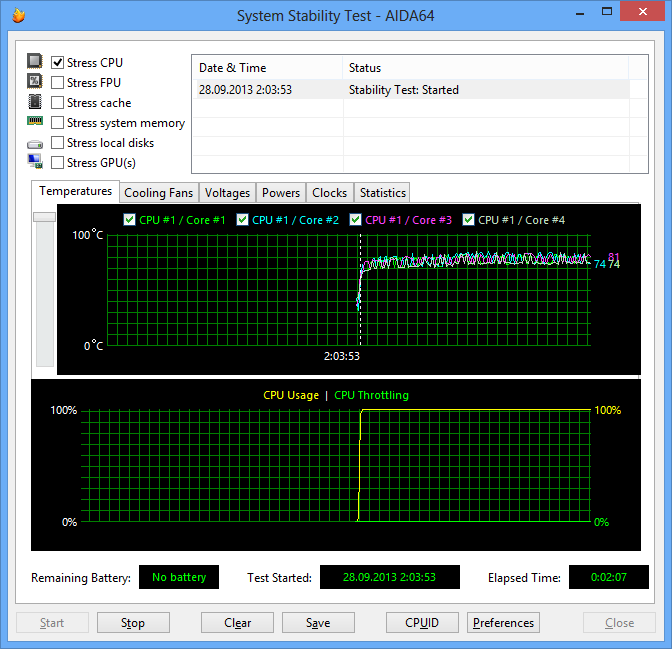

При частоте BCLK/PCIE Frequency 167 МГц максимальная частота процессора составила 4,676 ГГц (коэффициент умножения 28).


На основе результатов тестирования на предмет разгона процессора можно сделать вывод, что при воздушном охлаждении плата ASRock Z87 OC Formula позволяет получить вполне типичные результаты по разгону. Она ничуть не лучше, но и не хуже других плат и точно такие же результаты по разгону мы получали и на самых обычных платах на базе чипсета Intel Z87.

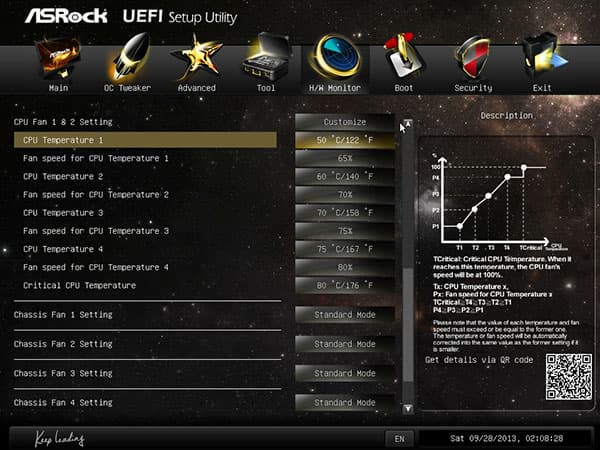

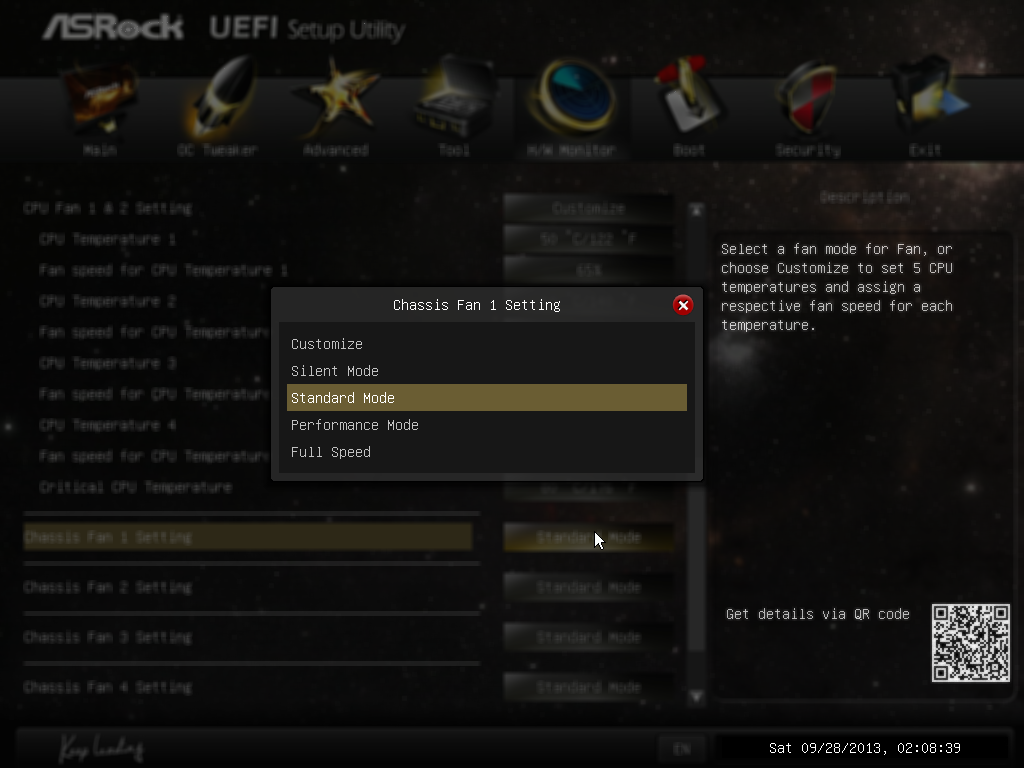

Еще одна полезная вещь в UEFI BIOS — это возможность настройки скоростного режима работы подключенных к плате вентиляторов.

Для двух вентиляторов кулера процессора, четырех корпусных вентиляторов и вентилятора, встроенного в радиатор MOSFET-транзисторов, имеется возможность выбрать один из предустановленных скоростных режимов работы или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры процессора. Скорость вращения вентилятора задается как скважность управляющих PWM-импульсов (от 0 до 100%), а температура процессора, а температура процессора задается в диапазоне от 30 до 80°С.


Отметим, что подобная схема настройки скоростного режима вентиляторов используется на всех современных платах ASRock.

Фирменные утилиты

В комплекте с платой ASRock Z87 OC Formula поставляется и ряд фирменных утилит. В частности, это фирменные утилиты ASRock Timing Configuration, ASRock Rapid OC и Formula Drive.

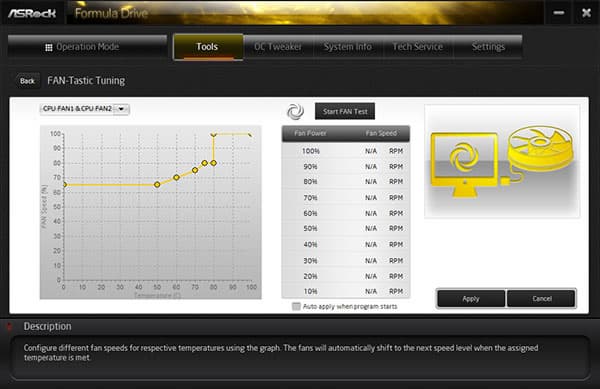

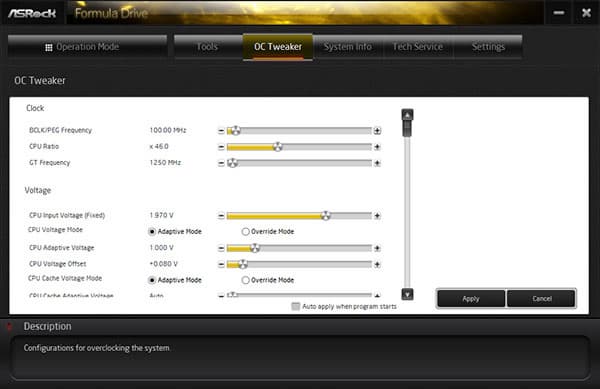

Утилита Formula Drive имеет несколько вкладок и позволяет настраивать скоростной режим работы вентиляторов, разгонять процессор, отображать состояние системы и даже настраивать работу так называемого осушителя, предотвращающего образование конденсата на плате.

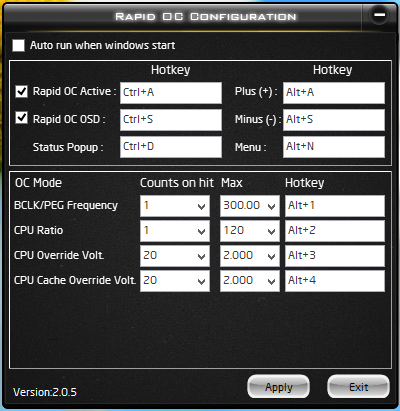

Утилита ASRock Rapid OC предназначена для настройки кнопок быстрого разгона на плате, а также позволяет задать комбинации клавиш для разгона процессора.

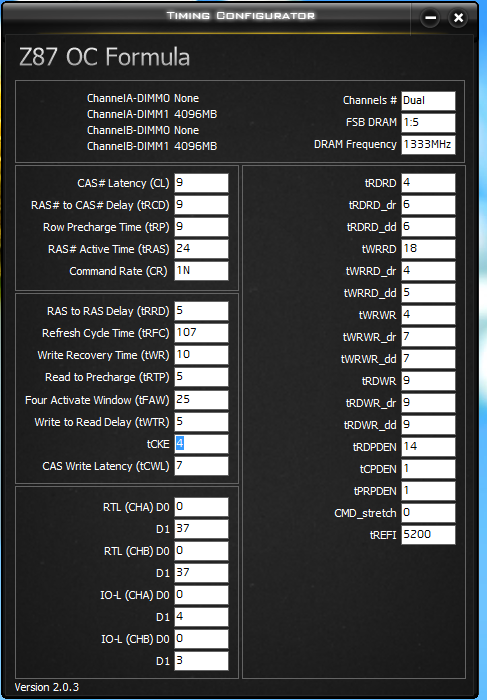

Утилита ASRock Timing Configuration немного не соответствует своему названию. Собственно, тайминги памяти менять она не позволяет, а лишь отображает их текущее значение.

Выводы

В целом, плата ASRock Z87 OC Formula очень неплохая. Она имеет защиту от влаги, отличается хорошей аудиоподсистемой, богатыми функциональными возможностями, отличной комплектацией и может быть основой для высокопроизводительного домашнего компьютера.

Кроме того, плата ASRock Z87 OC Formula отличается разнообразными возможностями по разгону процессоров. Это и традиционные возможности разгона через настройки UEFI BIOS, и кнопки быстрого разгона на самой плате, и возможность разгона с использованием фирменных утилит.

В то же время, если оценивать данную плату по конечному результату разгона с использованием воздушного охлаждения, то нужно отметить, что она ничуть не лучше, но и не хуже конкурентных решений.

Если нужна плата для стационарного компьютера, которая будет устанавливаться в корпус ПК, то ASRock Z87 OC Formula — это не самый оптимальный вариант. Преимущество этой платы проявляется именно при ее использовании на столе, когда доступен и OLED-дисплей, и кнопки быстрого разгона и переключатели для экстремального разгона. Да и влагозащищенное покрытие этой платы ориентировано, прежде всего, на любителей экстремального разгона жидким азотом. Одним словом, эта плата предназначена для узкого круга пользователей, увлекающихся экстремальным разгоном.
