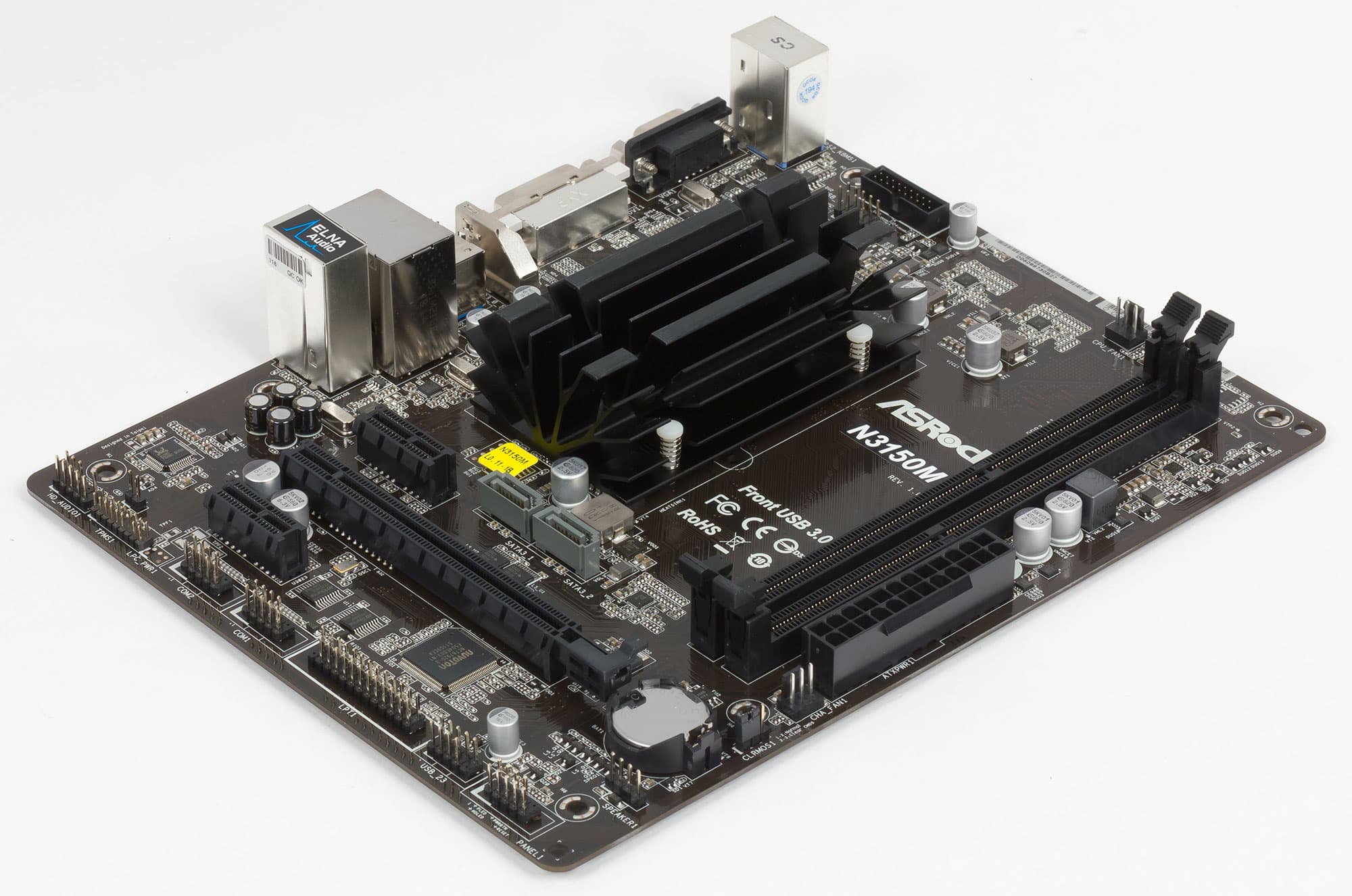

Материнская плата ASRock N3150M


Как мы уже упоминали, увеличение производительности и функциональности «суррогатных» платформ в последнее время привело к тому, что их начали использовать и для модернизации старого парка компьютерной техники. В принципе, платы Mini-ITX можно установить в любой корпус, но большого смысла использовать именно их нет. Производители нередко интегрируют множество дополнительных контроллеров в Mini-ITX-решения, что увеличивает цену, а нужно из-за того, что возможности самостоятельного расширения таких систем весьма скудны. Если же ориентироваться на формат microATX, то «базовая комплектация» может быть более простой и дешевой, а добавить в такие платы можно практически что угодно, и совместимость с подавляющим большинством типовых офисно-домашних корпусов все равно сохраняется. Экспериментировать с данным направлением начали еще во времена появления AMD Brazos («оригинальный» Atom все же был слабоват, чтобы претендовать на роль универсального процессора), позднее подобных решений становилось все больше, и нет ничего удивительного, что выход в свет SoC Intel Braswell заставил многих производителей в очередной раз обновить ассортимент предлагаемой продукции. Один из примеров такого обновления мы и будем сегодня изучать.

Конфигурация и особенности платы

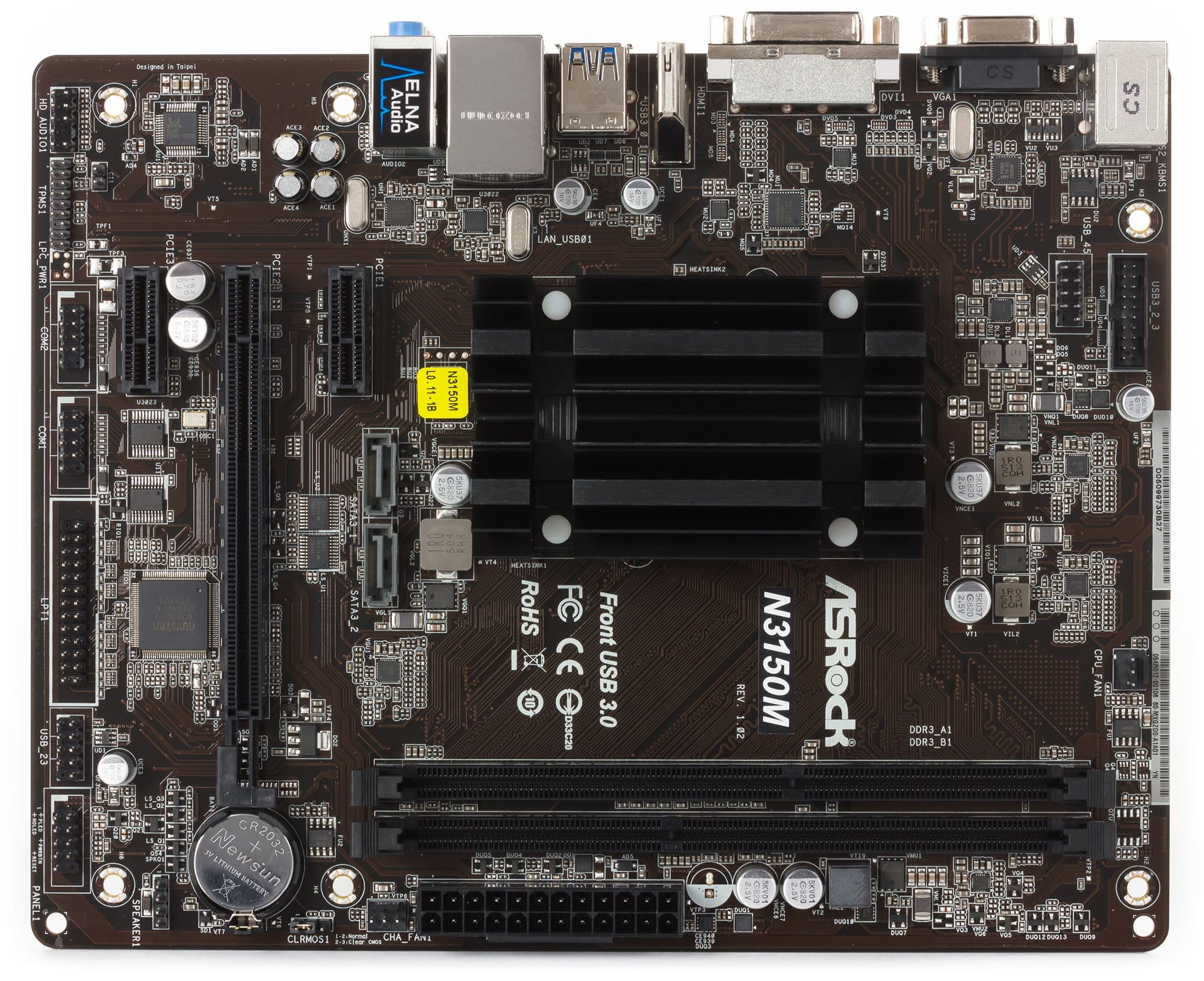

Сводная таблица характеристик платы ASRock N3150M приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Celeron N3150
Процессорный разъем
BGA
Чипсет
Интегрирован в процессор
Память
2 × DDR3/DDR3L (до 16 ГБ)
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
Realtek RTL8111GR
Слоты расширения
1 × PCIe 2.0 x1 (в форм-факторе PCIe x16)
2 × PCIe 2.0 x1
SATA-разъемы
2 × SATA 6 Гбит/с
USB-порты
4/2 × USB 3.0
4/6 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × VGA
1 × DVI-D
2 × USB 3.0
2 × USB 2.0
1 × RJ-45
2 × PS/2
3 аудиоразъема типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
2 × SATA 6 Гбит/с
2 разъема для подключения 3-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
Форм-фактор
microATX (226 × 178 мм)
Средняя цена
T-12560702
Розничные предложения L-12560702-10

Форм-фактор

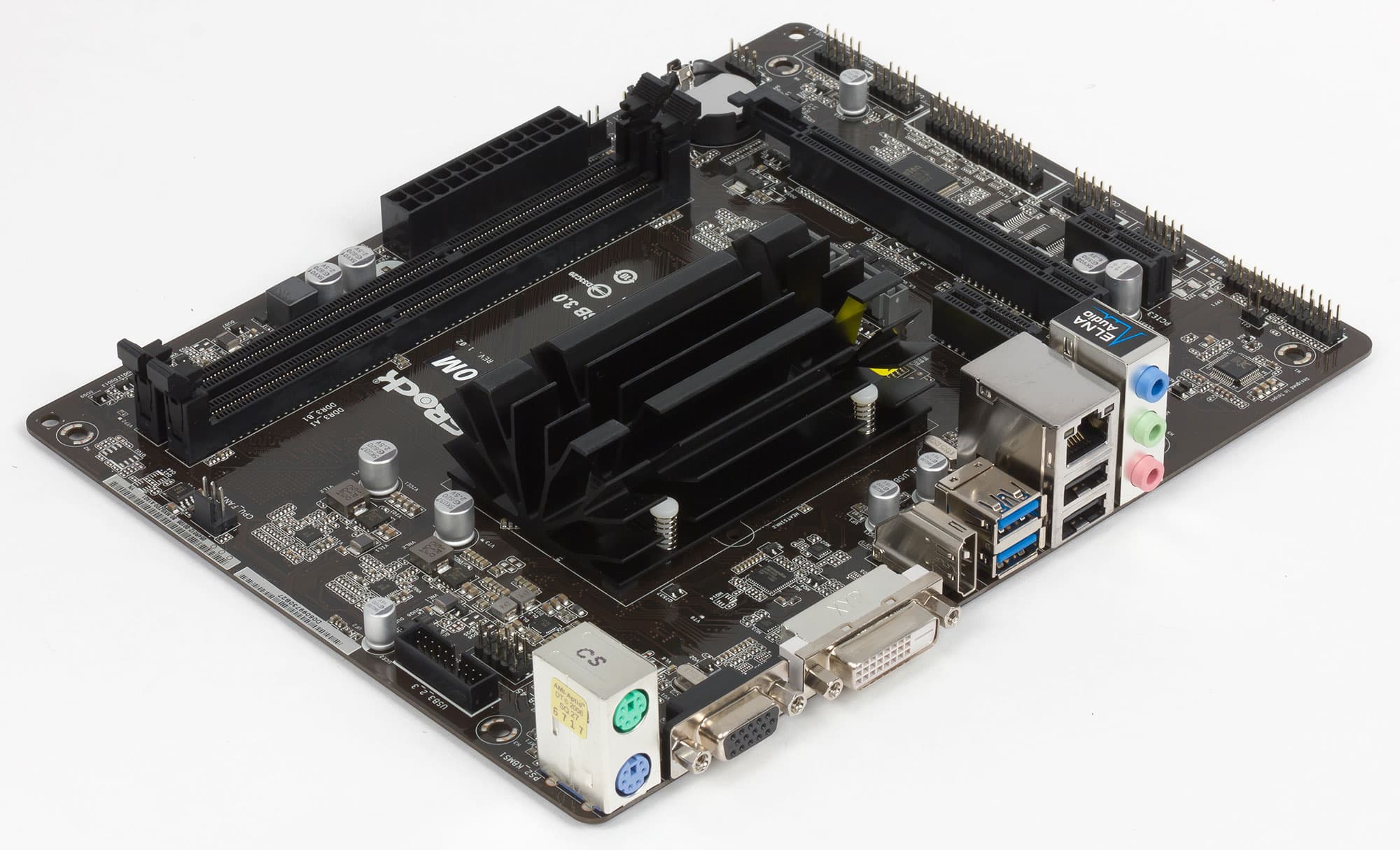

Плата ASRock N3150M выполнена в форм-факторе «уменьшенного» microATX (226 × 178 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором microATX или бо́льшие по размеру. Для монтажа платы предусмотрено шесть стандартных отверстий.

Чипсет и процессорный разъем

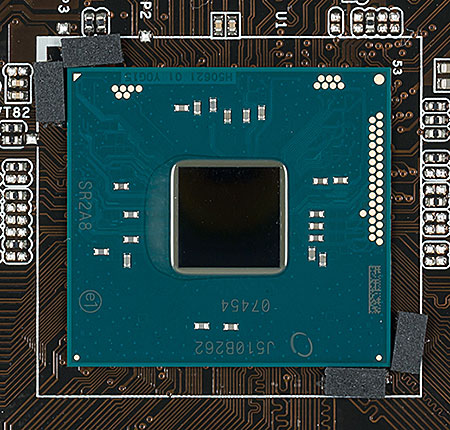

Все процессоры линейки Braswell представляют собой SoC и поставляются исключительно в BGA-исполнении, т. е. просто припаиваются к платам и не нуждаются в сложной дополнительной системной логике для построения готовой системы. На нашей плате был установлен Celeron N3150 — похожий на старший Pentium N3700, но более «бюджетный»: те же четыре процессорных ядра, но работающих на меньшей тактовой частоте, а GPU включает 12 исполнительных блоков вместо 16. Отметим, что в линейке ASRock есть и microATX-плата на упомянутом Pentium N3700 (ASRock N3700M), а также более бюджетное решение на двухъядерном Celeron N3050 (ASRock N3050M), причем все эти модели идентичны с точностью до SoC (и, соответственно, производительности и температурного режима), так что бо́льшую часть статьи можно считать относящейся и к ним.

Память

Для установки модулей памяти на плате предусмотрено два слота DIMM, поддерживающих как модули типа DDR3L, так и «стандартную» DDR3 — последнее возможно не для всех систем на данной платформе, так что справедливо отмечается ASRock в качестве конкурентного преимущества. Максимальная частота памяти составляет 1600 МГц: по сравнению с предыдущим поколением «атомной» платформы (Bay Trail) она увеличена на четверть, что вызвано наличием существенно более мощного видеоядра. А вот максимальный объем памяти официально не увеличился и составляет 8 ГБ, хотя ASRock в спецификациях пишет о 16 ГБ. На этот раз (благодаря наличию на плате «стандартных» слотов) нам удалось проверить не только поддержку «обычной» DDR3, но и работу платы с двумя модулями по 8 ГБ: как и предполагалось, со вторым проблем тоже не возникло.

Слоты расширения

SoC Braswell поддерживают до четырех линий PCIe 2.0, которые в данном случае расходуются на поддержку сетевого адаптера и трех слотов расширения. Следовательно, не стоит радоваться тому, что один из слотов выполнен в конструктиве х16: на самом деле это точно такой же PCIe 2.0 x1, как и два других. В него можно установить любую карту расширения, если это потребуется пользователю, однако высокоскоростные карты не смогут работать «в полную силу».

Видеоразъемы

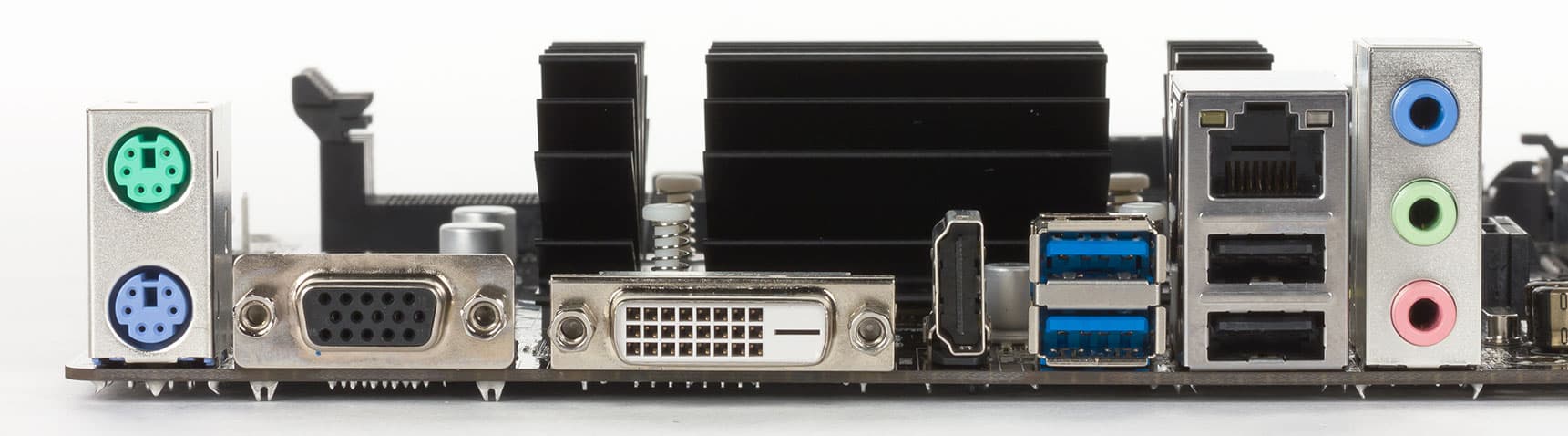

Поскольку основной сферой применения плат такого типоразмера является модернизация старых компьютеров, производитель позаботился о поддержке любых мониторов, установив соответствующий набор разъемов: HDMI 1.4 (максимальное разрешение 2560×1600@60 Гц или 3840×2160@30 Гц), DVI-D (Single Link — 1920×1200@60 Гц) и VGA (D-Sub). По сравнению с предыдущим поколением изменилось ограничение на максимальное разрешение, что позволяет подключать к плате и современные мониторы, хотя использовать совместно с такой платформой разрешение 2К вряд ли кто будет. А два других порта как раз позволят не выбрасывать устаревшие, но работоспособные мониторы, которые использовались совместно со старым компьютером.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено всего два порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в процессор контроллера. С учетом целевого назначения подобных моделей ограничением это не является.

USB-разъемы, последовательный и параллельный порты

Для подключения всевозможных периферийных устройств на плате предусмотрено до четырех портов USB 3.0 и до шести USB 2.0, но не более восьми суммарно. Почему «до»? Потому что для внутренних разъемов применяется схема, уже описанная в обзоре платы ASRock N3700-ITX, однако из-за отсутствия хаба их общее количество ограничено возможностями SoC. Как и следовало ожидать при таком раскладе, четыре порта (из них два версии 3.0) выведены на заднюю панель, а остальные доступны в виде гребенок на текстолите. Отметим, что в платах на Bay Trail получить восемь USB-портов можно было только с использованием хабов, так что в этом плане Braswell — большой шаг вперед. И хотя всего четыре порта USB на задней панели сегодня кажутся явно недостаточным количеством, подправить положение дел можно применением мыши и клавиатуры с интерфейсом PS/2, благо плата снабжена не одним, а двумя такими портами, а при модернизации старого компьютера именно такая периферия вполне может оказаться в наличии. Кроме того, в корпусах microATX обычно достаточно места для вывода дополнительных портов наружу, а инженеры ASRock озаботились тем, чтобы это можно было сделать для максимального количества поддерживаемых портов.

Любопытной особенностью платы, которая вполне может порадовать владельцев устаревшей периферии, является наличие внутренних портов COM (в количестве целых двух) и LPT. Правда, планки для их вывода наружу в комплекте отсутствуют, но стоят они копейки и могут уже иметься в наличии.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе контроллера Realtek RTL8111GR — практически стандарта де-факто для недорогих плат.

Система питания

Как и большинство плат для данной платформы, эта имеет лишь один 24-контактный разъем для подключения блока питания. Регулятор напряжения питания процессора на плате является лишь двухканальным, чего, тем не менее, для линейки Braswell (прожорливостью не отличающейся) более чем достаточно.

Система охлаждения

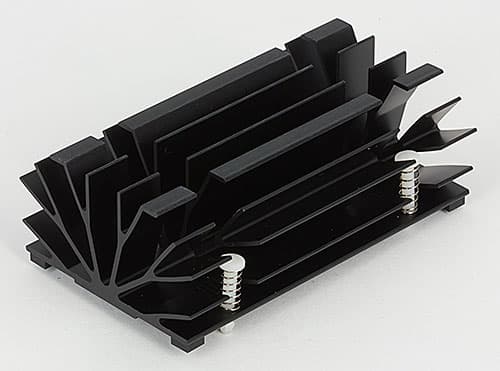

Поскольку по спецификациям от процессоров семейства Braswell-N необходимо отводить всего 6 Вт тепла, а других активных потребителей энергии на плате нет, специалисты ASRock сделали ставку на пассивное охлаждение. Аналогично обстояло дело и в предыдущем семействе, но там нужно было отводить целых 10 Вт, так что радиатор в новой модели оставили тот же (с запасом). Этот радиатор имеет достаточно большие размеры и весьма сложный профиль, выполняя кроме основных и декоративные функции. А насколько хорошо он справляется со своими основными обязанностями, мы решили проверить непосредственно.

В режиме простоя частота процессора снижается до 480 МГц. Его температура при этом составляет 34 °C, т. е. ею можно вообще пренебречь. При загрузке процессора тестом Stress CPU (утилита AIDA64 Extreme Edition, тест на стабильность системы), который использует целочисленные вычисления, частота процессора поднимается до 2,08 ГГц (максимальная для данного процессора в режиме Turbo Boost). Температура процессора в этом режиме загрузки составила 55 °C.

При использовании теста Stress FPU, который использует вычисления c плавающей запятой и процессоры линейки Core «разогревает» сильнее, а Bay Trail — слабее, частота процессора так и осталась максимальной, температура росла столь же медленно, но стабилизировалась уже на 56-57 °C. Попытка же нагрузить графическое ядро тестом Stress GPU приводит к температурам на уровне 53 °C, т. е. потребление графики у Braswell выше, чем у Bay Trail, несмотря на более тонкий техпроцесс: сказалось увеличение количества исполнительных модулей втрое. А комбинация «Stress FPU + Stress GPU» позволяет добиться лишь немногим «лучших» результатов — длительный прогон теста выводит температуру на 69 °C. Напомним, что Pentium J2900 в аналогичных условиях и с таким же радиатором разогревался до тех же температур. Таким образом, несмотря на увеличение количества функциональных графических конвееров, процессоры семейства Braswell способны прекрасно обходиться такими же простыми системами охлаждения, как и их предшественники. Во всяком случае, это касается средних и младших моделей для данной платформы — а вот Pentium N3700 на аналогичной плате длительным прогоном пары «Stress FPU + Stress GPU» нам удалось довести до тротлинга.

Еще раз отметим, что все цифры получены на открытом стенде и в условиях помещения с нормальным кондиционированием. В случае конкретных пользовательских систем результаты могут отличаться как в лучшую сторону (корпус с принудительной вентиляцией — даже при небольшом воздушном потоке), так и в худшую (тесная коробка совсем без вентиляторов). С другой стороны, и часами загружать систему на этом процессоре на 100% тоже вряд ли кто станет — если вам важна производительность, то имеет смысл присмотреться к изначально менее ограниченному решению. Таким образом, для большинства пользователей такая система охлаждения будет достаточной и даже избыточной: не стоит забывать, что критической температурой для Celeron N3150 является 90 °С (причем не «внутри» процессора, а «на поверхности»).

Аудиоподсистема

Аудиоподсистема материнской платы ASRock N3150M включает 8-канальный (7.1) HDA-аудиокодек Realtek ALC887, т. е. более дешевый, чем ALC892, применяемый в Mini-ITX-линейке аналогов этих плат. На задней панели платы предусмотрено три аудиоразъема типа миниджек (3,5 мм), так что для подключения многоканальной акустики «по аналогу» придется задействовать и фронтальные разъемы. Впрочем, такая схема давно уже является стандартной для бюджетных плат, благо большинство их пользователей все равно ограничиваются лишь парой колонок, т. е. никаких неудобств не испытывают. Разумеется, для вывода звука возможно и использование разъема HDMI, что давно уже стало обыденностью не только для соединения с высококачественной акустикой, поскольку в ряде случаев это позволяет заодно уменьшить и количество кабелей (например, при использовании мультимедийного монитора).

Итого

Как видите, в линейках плат Mini-ITX и microATX компания ASRock придерживается разных подходов: первая оснащается дополнительными контроллерами и имеет повышенную функциональность, а во второй производитель ограничивается исключительно возможностями самих процессоров, оставляя расширять функциональность самому покупателю. В общем-то, это вполне логично: второй подход позволяет обеспечить более низкую цену, а три слота PCIe (вместо одного) — при необходимости добавить любой контроллер самостоятельно. Подчеркнем: при необходимости. В то же время базовые потребности пользователей бюджетных компьютеров перекрываются и тем, что уже интегрировано в чипы семейства Braswell. Таким образом, ключевым фактором в вопросе выбора будет цена и только цена: при паритете с «компонентными» решениями интегрированные имеют более высокую привлекательность, а без такового выбор станет куда менее однозначным.
