ASRock FM2A85X Extreme6

Старшая модель в линейке ASRock на чипсете AMD A85X


Старожилы помнят, как еще лет 10 назад выбор системной платы представлял собой весьма интересную и разноплановую задачу. Тогда от нее зависело очень многое, ведь контроллер памяти находился в чипсете (хотя уже начинались поползновения перенести его в процессор). А что когда-нибудь и графический чип переедет в процессор, вряд ли могли предположить даже самые смелые стратеги в отделах разработки процессорных компаний. C тех пор много воды утекло, и сейчас с точки зрения «влияния на скорость» все платы с одним процессорным гнездом индентичны. То есть никак на нее не влияют — за исключением разных возможностей для разгона (но и они, если уж быть до конца откровенным, в тех пределах, которые обычно интересуют рядового пользователя, становятся все более похожими). Ведь и в бюджетных платах уже стало нормой открывать в BIOS Setup полный спектр возможностей. В результате для производителей в полный рост встает вопрос: а как же и чем привлекать внимание к старшим моделям в линейке? Давайте посмотрим, как на этот вопрос ответили инженеры ASRock.

Особенности платы

материнская плата ASRock FM2A85X Extreme6

Как известно, платформа Socket FM2 официально является бюджетной, то есть рассчитанной на средний и нижний сегмент рынка, для которого актуальна интегрированная в процессор графика. Старший сегмент по-прежнему занимает Socket AM3+. Но, как мы уже рассказывали в обзоре чипсета AMD A85X, этот чипсет уже превосходит по характеристикам модели, рассчитанные на AM3+. Поэтому компания ASRock выпустила на этом чипсете «экстремальную» версию своей платы (Extreme6).

Соответственно, она характеризуется полным набором атрибутов плат для энтузиастов. Разве что тепловых трубок в системе охлаждения нет, но они были бы совершенно излишни с учетом того, что процессоры для FM2 потребляют не более 100 Вт, так что даже при разгоне стабилизатор напряжения процессора работает в комфортном режиме. А в единственном мосту чипсета хоть и есть греющиеся компоненты, но радиатора для него более чем достаточно.

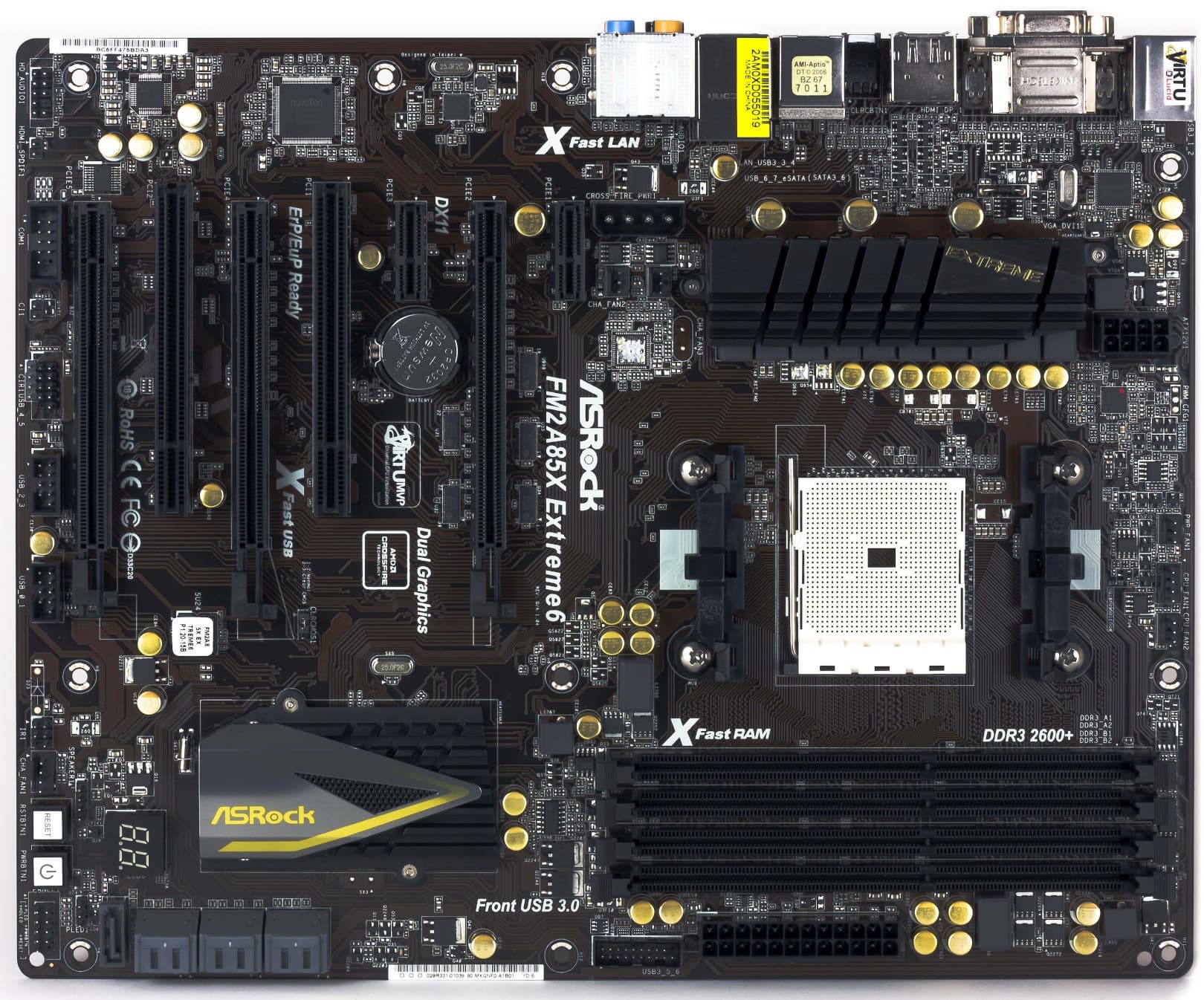

Плата имеет стандартные габариты ATX и классическую компоновку. Ко всем разъемам и портам на поверхности платы обеспечивается удобный доступ и после установки платы в корпус. Только при наличии громоздкого процессорного кулера возможны трудности с подключением процессорного разъема питания: сначала придется подключить питание, а потом уже ставить кулер.

Комплектация графическими слотами исчерпывающая (больше трех видеокарт даже самые радикальные энтузиасты уже не устанавливают). Из устаревших интерфейсов пользователь может вывести с помощью дополнительной планки COM-порт, а также подключить инфракрасный модуль, если у кого-то такой раритет еще сохранился.

материнская плата ASRock FM2A85X Extreme6

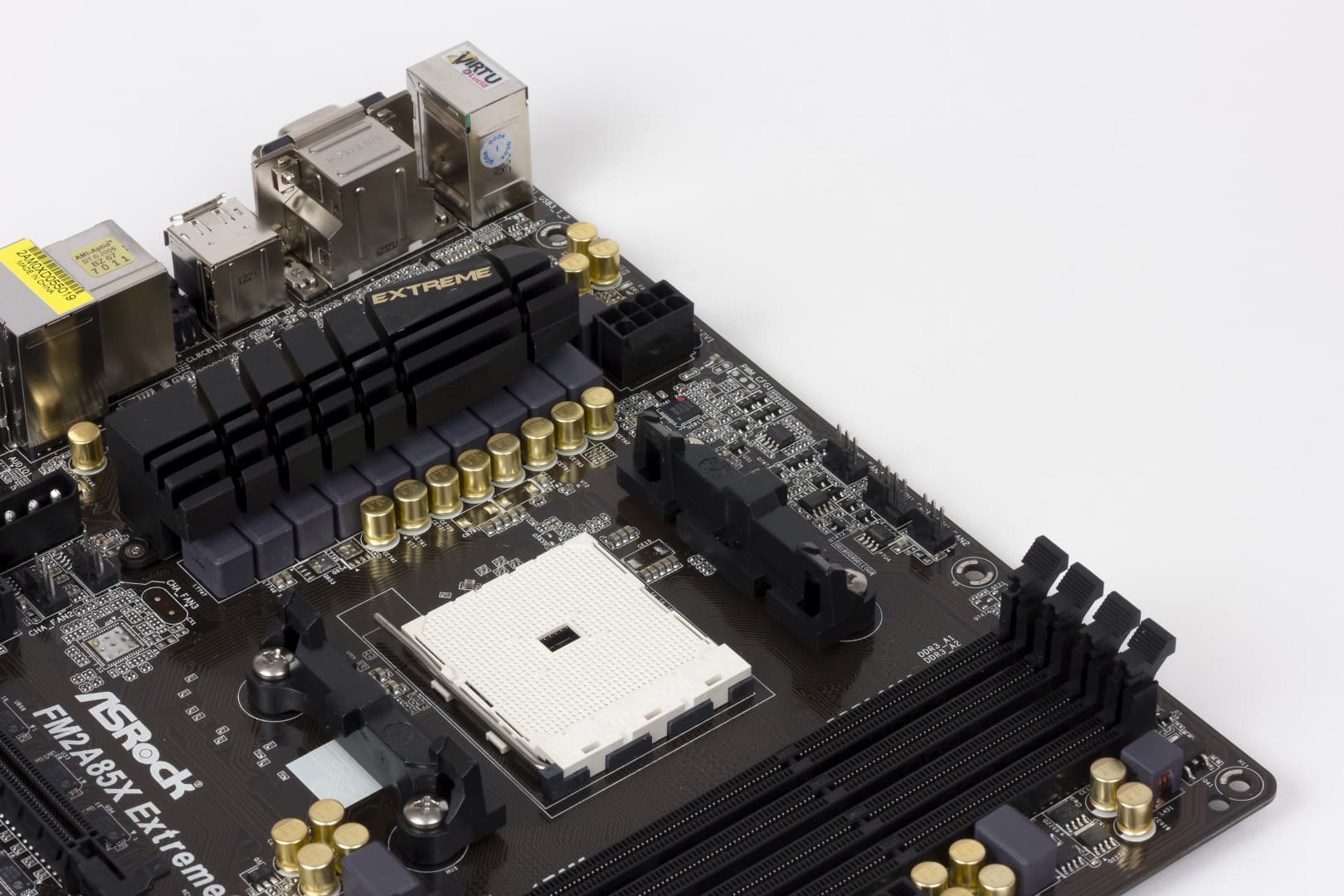

Слоты для модулей памяти расположены на стандартном минимальном расстоянии от процессорного разъема (2 см от границ рамки), поэтому высокие модули памяти могут на этой плате конфликтовать с некоторыми крупногабаритными кулерами. На полевых транзисторах в цепи питания процессора установлен «дизайнерский» радиатор-теплоаккумулятор.

материнская плата ASRock FM2A85X Extreme6

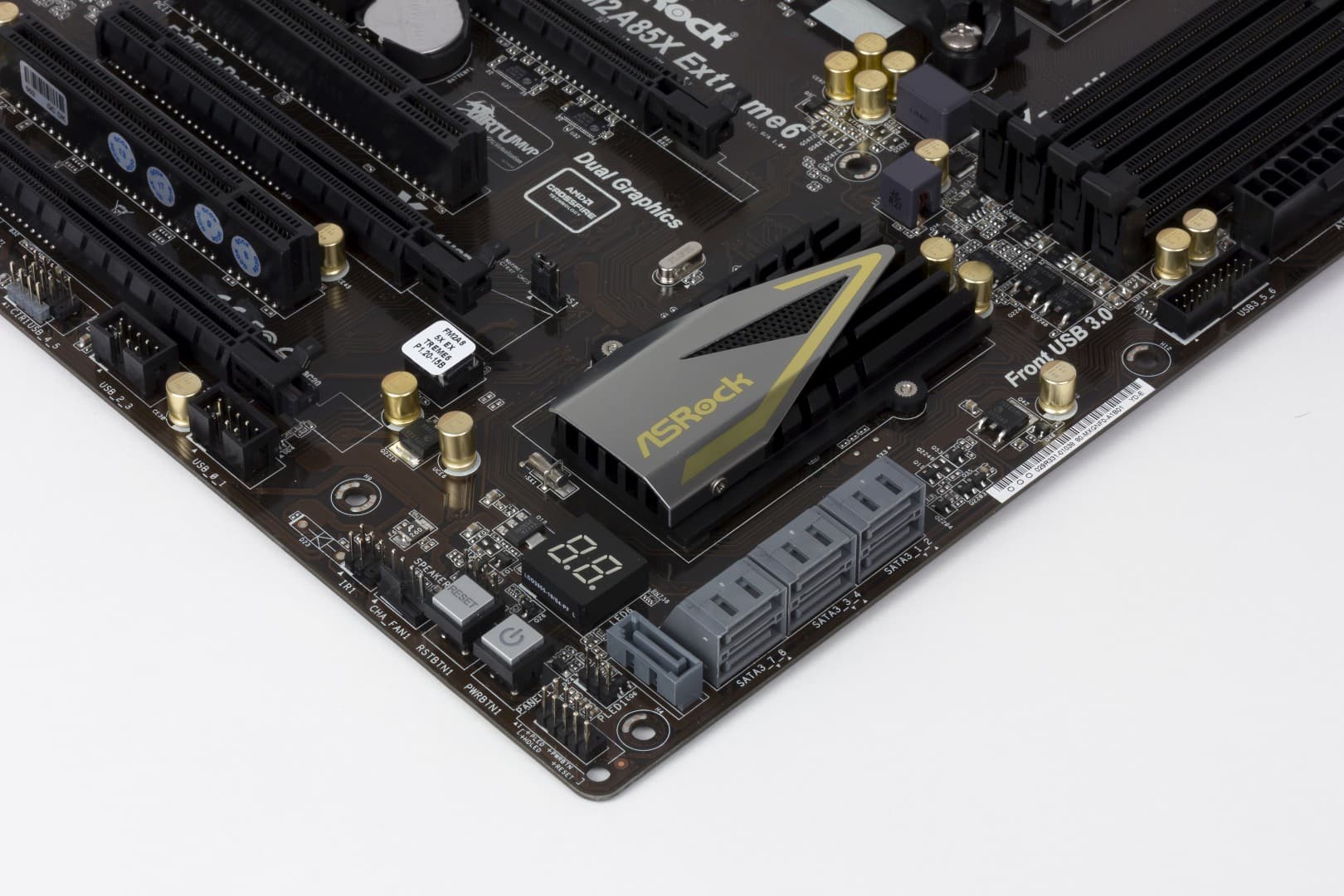

Радиатор на южном мосту еще более изящен, но эффективность его искусственно снижена за счет декоративной пластины, приклеенной сверху. (Вот эту распространенную идею разработчиков плат нам понять сложно!) Из оверклокерских атрибутов, полезных и в обычной эксплуатации на время настройки, плата имеет лишь индикатор POST-кодов.

материнская плата ASRock FM2A85X Extreme6

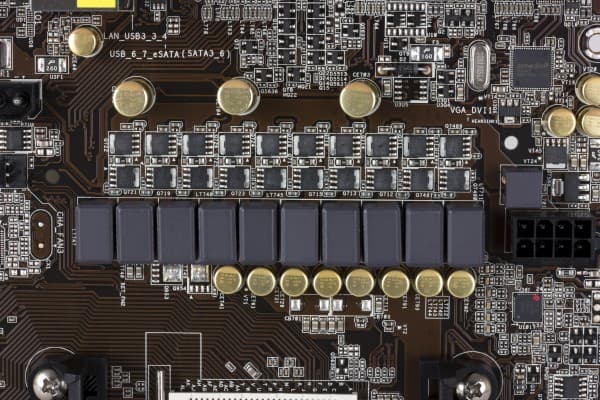

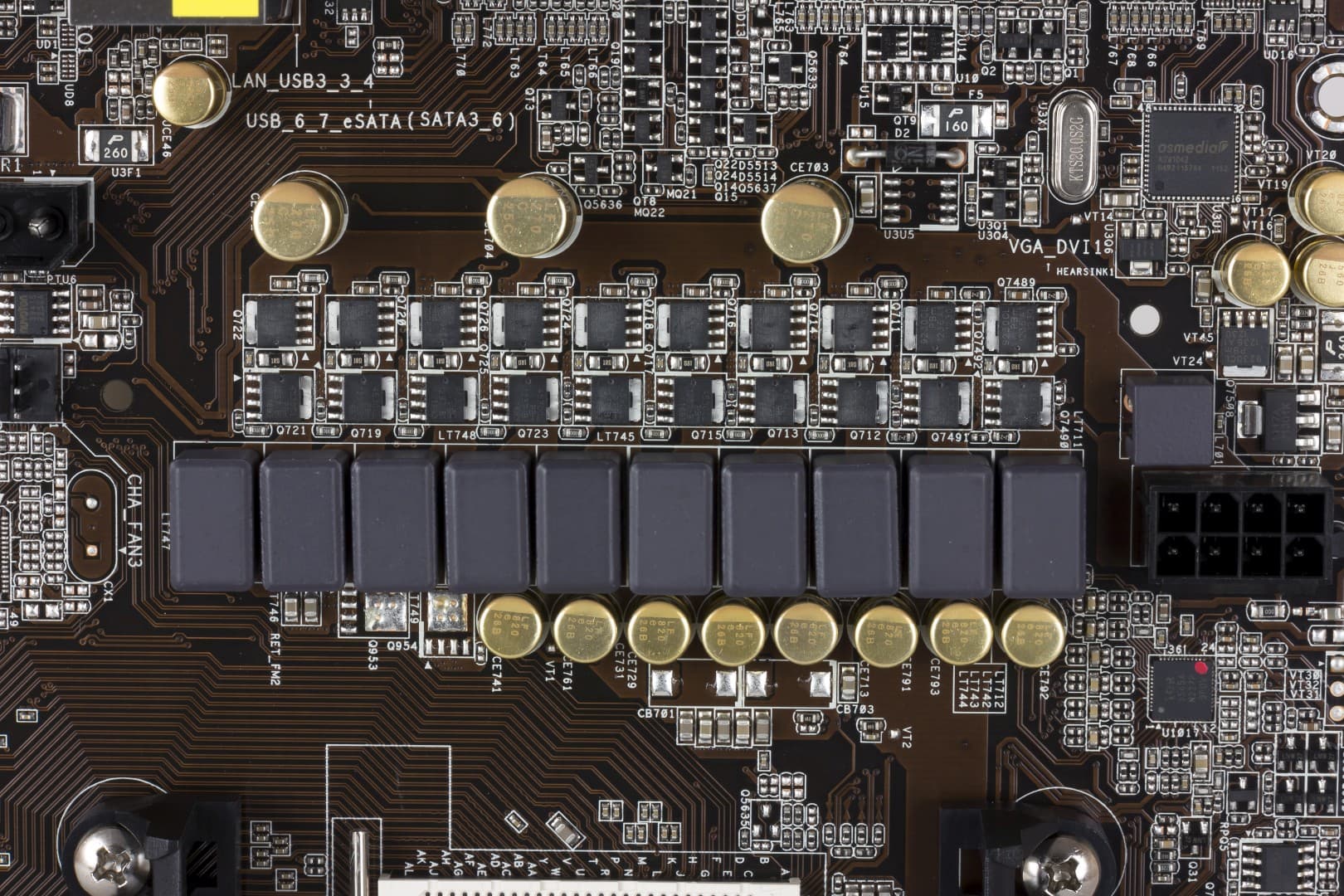

Стабилизатор напряжения питания процессора работает по схеме 8+2. В цепи конвертера напряжения установлены конденсаторы премиум-класса (японского производства) с позолоченным покрытием: 8 по 820 мкФ и 3 по 270 мкФ — это не так уж много по меркам топовых плат. Но надо помнить, что процессоры с высоким TDP в данном случае конструктивно не могут быть установлены на плату (их просто нет в линейке FM2).

материнская плата ASRock FM2A85X Extreme6

Упаковка на удивление компактная для модели из элитной серии.

материнская плата ASRock FM2A85X Extreme6

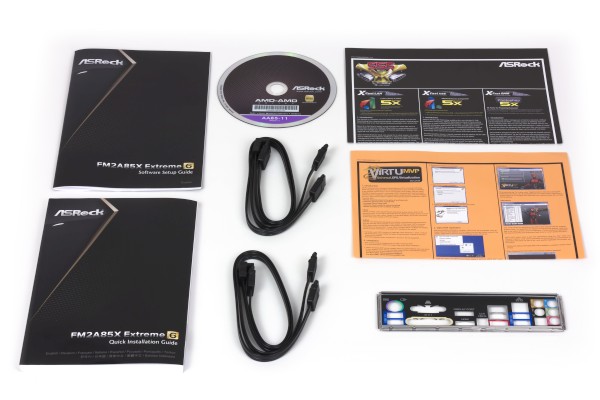

И это становится вполне понятно, если заглянуть внутрь коробки, поскольку комплект не включает ровным счетом никаких излишков, только самое необходимое.

Функциональность

материнская плата ASRock FM2A85X Extreme6

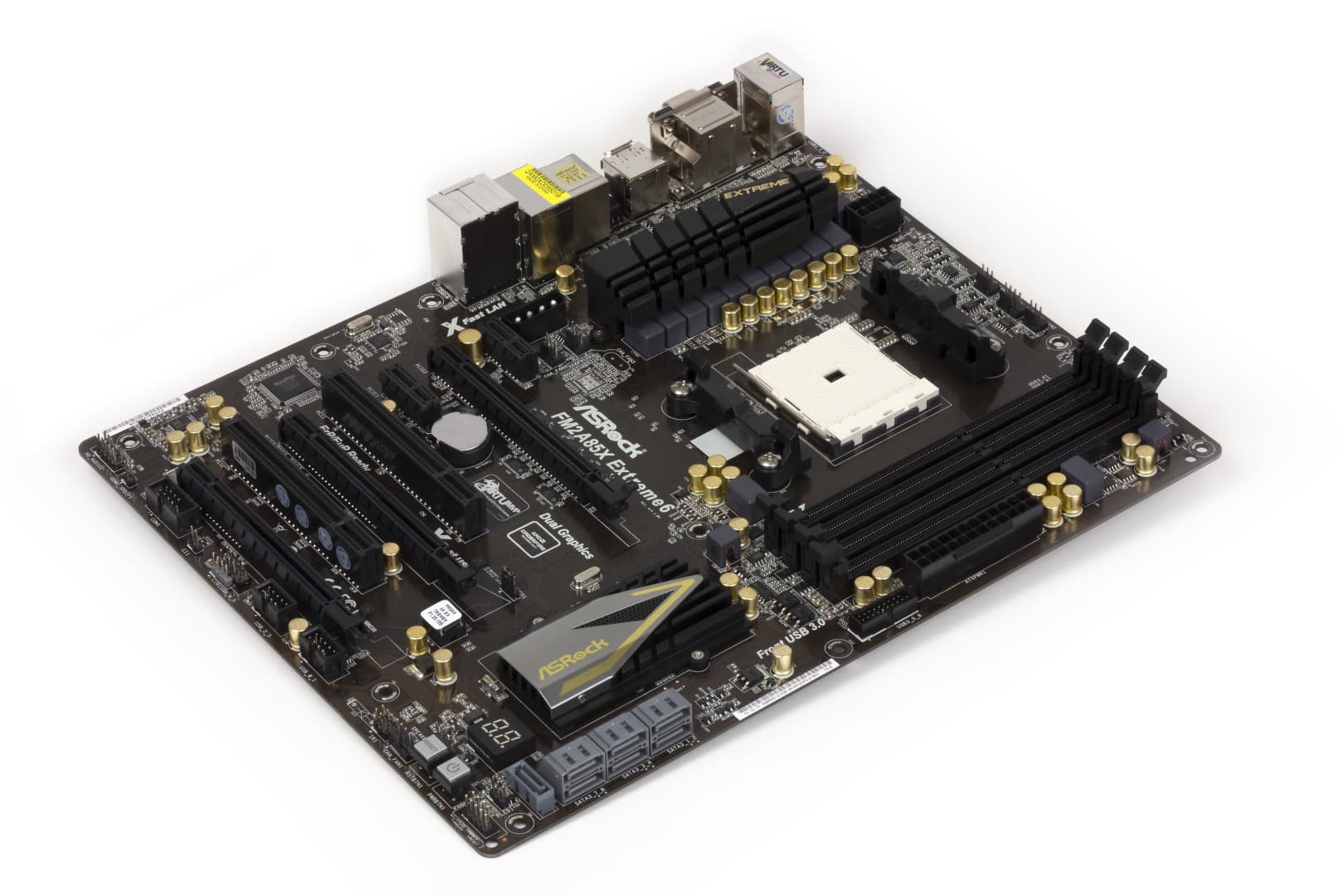

по ссылке — вид платы в 3/4 со стороны задней панели

Кстати, и заднюю панель нельзя назвать перенасыщенной в плане комплектации: формально есть место, которое можно было бы заполнить еще несколькими разъемами. Но все основное, конечно же, есть. А набор видеопортов — и вовсе исчерпывающий: есть и морально устаревший VGA, и все еще актуальный DVI, и пара современных — HDMI и DisplayPort. Хорошо, что установлен eSATA, а из 6 USB-портов есть 2 с поддержкой только USB 2.0, за счет чего они доступны в Windows до установки фирменных драйверов. Хорошей традицией стало и размещение на задней панели кнопки для сброса содержимого CMOS.

Плата основана на чипсете AMD A85X. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC898), оптический выход S/PDIF-Out (Toslink) выведен на заднюю панель;
  • сетевой контроллер (Realtek 8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • контроллер USB 3.0 (ASMedia ASM1042, интерфейс PCIEx1), с поддержкой 2 портов USB 3.0 (оба выведены на заднюю панель);
  • cистемный мониторинг (Nuvoton NC161760), в BIOS предусмотрено автоматическое управление двумя процессорными и тремя системным вентиляторами, для которых пользователь может выбрать автоматический режим управления в зависимости от выставляемой здесь же целевой температуры и частоты вращения; регулировка поддерживается как для 4-, так и для 3-контактных вентиляторов.

Разгон

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти + есть поддержка профилей AMP и XMP
Частота памяти + DDR3-800—DDR3-2400
Опорная частота ЦП + 100—136 МГц
Коэффициент умножения ЦП +
Напряжение процессора + 0,6—1,55 В (раздельно CPU/GFX+CPUNB)
Напряжение памяти + 1,165—1,800 В
Напряжение чипсета + 1,1—1,4 В

Использовалась версия BIOS 1.20.

На платформе FM2, тем более когда речь идет о топовых платах, вряд ли имеет смысл всерьез рассматривать разгон за счет опорной частоты. И диапазон частот мал, и, главное, выбор процессоров с разблокированным множителем достаточно велик, чтобы даже небогатый оверклокер наскреб средств на такую покупку.

Как и следовало ожидать, результаты разгона оказались ограничены возможностями процессора, то есть плата раскрыла их полностью. В итоге стабильная частота для нашего A10-5800K составила 4,6 ГГц, что является не рекордным, но и не плохим результатом, судя по статистике подобных тестов у других пользователей.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром для системы в целом.

AMD A10-5800K ASRock FM2-A85X
Редактирование текста, Вт 15
Воспроизведение HD-видео (H.264), Вт 32—68
Максимальная нагрузка (тест стабильности AIDA64), Вт 92—121

Результатов тестов других плат в аналогичной конфигурации для сравнения у нас пока нет, но, безусловно, можно сказать, что платформа в целом является достаточно экономичной.

Выводы

Принадлежность к серии Extreme6 в линейке ASRock означает некую вершину инженерной мысли, и по логике маркетинга, стоить такие платы должны существенно дороже середнячков. Однако эту плату нельзя назвать непрактично дорогой и рассчитанной только на фанатов марки. Как подтверждается комплектацией, плата спроектирована экономной, производитель обошелся минимумом дополнительных контроллеров. И себестоимость платы может быть лишь слегка выше средней — за счет основательной схемы питания и радиаторов. Поэтому если вы присматриваетесь к старшим процессорам в линейке AMD A10, рекомендуем обратить внимание на эту плату, особенно если вы хотите постоянно эксплуатировать процессор в разогнанном состоянии.

Средняя текущая цена (количество предложений) платы в московской рознице: Н/Д(0)

Благодарим компанию Enermax
за предоставленный для стенда БП Revolution 87+ 750 Вт
