ASRock A770CrossFire — системная плата на базе чипсета AMD 770 (Socket AM2+)


  • Чипсет AMD 770 (использован северный мост AMD 770 и южный SB700)

Первоначально платы на чипсете AMD 770 комплектовались южным мостом SB600, но уже через несколько месяцев, с выходом чипсета AMD 780 у производителей появилась возможность использовать новый южный мост SB700 и в сочетании с ранее выпущенными северными мостами. Для чипсетов высокого класса (790FX) это оказалось не так актуально (все равно на таких платах дополнительные контроллеры расширяют функциональность зачастую до совершенно избыточного числа портов). Но для недорогих плат на AMD 770 это оказалось весьма полезно, поскольку на таких платах дополнительные контроллеры обычно не ставятся, поэтому собственная функциональность чипсета весьма важна.

Компания ASRock, впрочем, подошла к теме максимально творчески и решила выжать максимум не только из южного, но и из северного моста: установила второй графический порт и сумела организовать поддержку CrossFire в штатном режиме (то есть при установке двух карт, оба порта получают по 8 линий PCI Express 2.0), хотя официально такой возможностью наделены лишь чипсеты, начиная с 790X.

В отличие от многих плат на недорогих чипсетах, имеющих «прикрученную сбоку» реализацию CrossFire/SLI, когда это не предусмотрено чипсетом, данная плата может похвастать и еще одним немаловажным преимуществом помимо упомянутого симметричного распределения линий PCI Express. На нее можно установить две видеокарты максимальной длины, с двухслотовой системой охлаждения, не перекрыв на самой плате никаких периферийных портов. Без проблем встают во второй порт и неграфические карты с интерфейсом PCI Express, причем для карты под PCIEx1 допустимо оставить переключатель в положении x16 для главного порта.

Способ коммутации с помощью специальной карты, устанавливаемой соответствующей стороной в слот между графическими портами, не является некоей вынужденной мерой (из-за того, что чипсет, не поддерживает официально CrossFire). У ASRock подобные карты применяются и на других платах, причем сами карты для переключения унифицированы, и на какой-нибудь другой плате такая же может переключать режимы портов для SLI.

В остальном, дизайн не содержит особо интересных находок, равно как и промахов,  за исключением расположения основного разъема питания, провод к которому в ряде случаев будет тянуться через процессорный кулер, что не только неэстетично, но и может затруднять вентиляцию. Часто используемый ASRock на своих платах метод подключения внешнего eSATA порта к внутреннему с помощью шлейфа сложно однозначно причислить к плюсам либо минусам. Кому-то сохранение возможности подключить 6 внутренних накопителей может понравиться, те же, кому нужен eSATA, могут быть озадачены поиском действительно длинного шлейфа, поскольку тянуться этому шлейфу придется довольно далеко. И если плата оснащена картами расширения, массивным кулером, да учитывая, что на пути окажутся и другие шлейфы, путь к внешнему SATA может оказаться весьма извилистым.

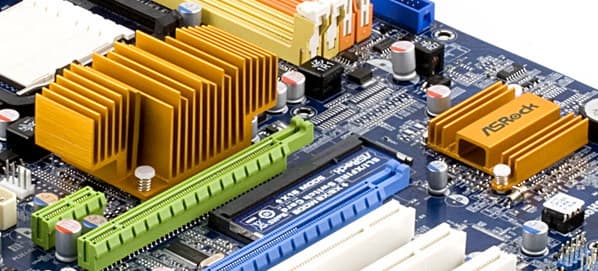

Система охлаждения вполне стандартная для таких плат, отметить можно лишь переменную высоту ребер у радиатора северного моста, и достаточно внушительные габариты этого радиатора. Как и следовало ожидать, нагреть такую конструкцию, данному чипсету в штатном режиме едва удается. Соответственно, и запас на случай разгона наличествует.

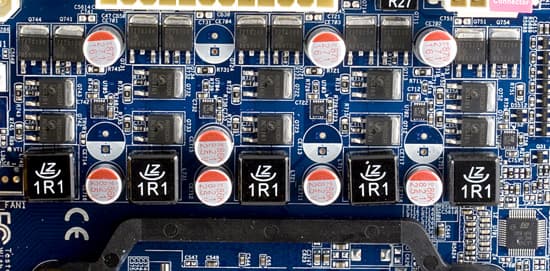

В 5-канальном импульсном стабилизаторе напряжения питания процессора применены по 4 полевых транзистора на канал, что также очень неплохо для недорогой платы. Установлены 5 твердотельных конденсаторов по 820 мкФ и 3 электролитических по 270 мкФ. Не приходится особо сомневаться, что установить процессор с TDP=140 Вт на такую плату получится, но для разгона такого процессора мощности может и не хватить, поскольку полевые транзисторы на данной плате не имеют радиаторов. Впрочем, совершенно очевидно, что такие платы, в первую очередь, приобретаются в паре с младшими и средними моделями процессоров, а, например, при максимальном разгоне Phenom 9550 c TDP равном 95 Вт при тестировании на стабильность, относительно нагретыми оказались лишь катушки (что совершенно нормально и является рабочим режимом), тогда как полевые транзисторы продолжали сохранять температуру окружающей среды. Все предусмотренные дизайном элементы на плате распаяны, то единственная модель с таким дизайном в модельном ряду ASRock. Размер платы — 305×45 мм (стандартный ATX), крепление к корпусу 9 винтами с надежной фиксацией всех углов.

Системный мониторинг (Winbond W83627EHG-A, по данным BIOS Setup)

  • напряжение процессорного ядра, +3,3, +12, +5 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Quiet Fan — предусмотрено автоматическое управление процессорным вентилятором, пользователь может выбрать целевую температуру и минимальную скорость вращения вентилятора (предусмотрено 9 уровней, но возможна ли полная остановка - будет зависеть от конкретной модели кулера). Регулировка поддерживается только для вентиляторов с 4-контактными разъемами.

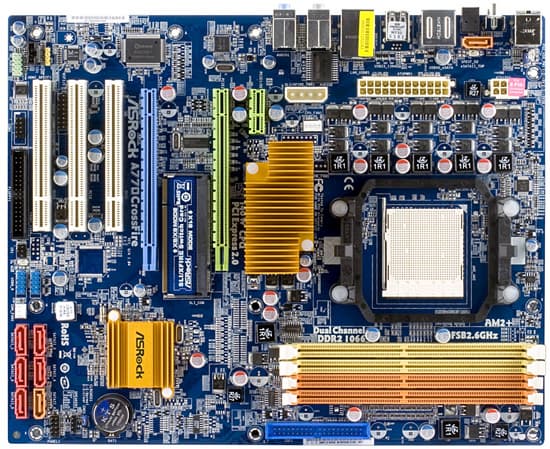

Порты, коннекторы и разъемы на поверхности платы

  • процессорный сокет (Socket AM2, совместим со спецификацией AM2+, заявлена поддержка процессоров AMD Phenom X3/X4 и Athlon 64/X2/FX, Sempron с TDP до 140 Вт список протестированных на совместимость доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, двухканальный режим работы);
  • 2 слота PCIEx16 2.0 для видеоускорителей (в CrossFire работают в режиме «x8+x8», список протестированных на совместимость видеокарт доступен на сайте);
  • 1 слот PCIEx1 2.0;
  • 3 слота PCI;
  • разъемы питания: стандартный ATX 2.2 (24 контакта), 8-контактный EPS12V для питания процессора (допустимо использовать 20-контактный и 4-контактный разъемы, соответственно, но если конфигурация включает относительно мало потребляющие компоненты, например, процессоры с TDP до 95 Вт и видеокарты с собственными разъемами питания, и разгон не планируется. Имеется также 4-контактный «периферийный» разъем, к которому рекомендуется подключить питание, если установлены две видеокарты);
  • разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, и 0+1;
  • 2 разъема для подключения планок на 4 дополнительных портов USB;
  • разъем для установки фирменного WiFi-AP-модуля (не входит в комплект поставки), также этот разъем может использоваться для вывода еще одного USB-порта;
  • разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • разъем для подключения цифрового звукового входа HDMI-S/PDIF видеокарты (для видеокарт, не имеющих собственного аудиокодека);
  • разъем для подключения планки с COM-портом;
  • разъем для подключения DeskExpress Hot Plug Detection (существующее в поставке некоторых плат для домашнего медиацентра устройство, представляющее собой ИК-порт и пульт ДУ);
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, процессорный — четырехконтактный, имеет поддержку «интеллектуального» управления частотой вращения из BIOS.

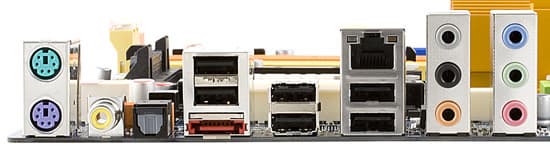

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • разъемы PS/2 для подключения мыши и клавиатуры;
  • 2 S/PDIF Out (оптический и коаксиальный);
  • 1 eSATA II, 2 USB;
  • 2 USB;
  • 2 USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Side-Out, Center/Sub, Rear-Out).

Комплект поставки

  • упаковка: коробка стандартного размера, уникального дизайна для данной модели;
  • документация: брошюра руководства пользователя на нескольких языках, не включая русский;
  • кабели: 1 SATA с переходником питания на 1 устройство, 1 ATA66 и шлейф для подключения дисковода, HDMI-SPDIF кабель;
  • заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • компакт-диск с драйверами и фирменными утилитами.

Набор фирменных утилит включает утилиту OC Tuner для разгона (гораздо менее функциональную по сравнению с AMD OverDrive, с поддержкой которой у данной платы нет проблем, поэтому вряд ли кто-то будет ею пользоваться). Также в комплекте имеется антивирусный пакет McAfee SecurityCenter. ASRock не прилагает утилиты для поиска и автоматического обновления BIOS, но при скачивании образа с сайта, пользователь получает запускаемый файл, которой автоматически выполняет все необходимые действия под Windows, соответственно, даже начинающий пользователь может обновить BIOS с той же легкостью, как и с помощью специальных утилит от других производителей.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-Out;
  • Сетевой, Gigabit Ethernet, на базе контроллера Realtek RTL8111C, подключенного к шине PCI Express, с поддержкой режимов 10/100/1000 Мбит/с.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.05 Отлично
Уровень шума, дБ (А): -86,7Хорошо
Динамический диапазон, дБ (А): 86,5Хорошо
Гармонические искажения, %: 0,0093Очень хорошо
Гармонические искажения + шум, дБ (А): -76,6Средне
Интермодуляционные искажения + шум, %: 0,019Очень хорошо
Взаимопроникновение каналов, дБ: -90,1Отлично
Интермодуляции на 10 кГц, %: 0,110Средне

Общая оценка: Очень хорошо (подробнее). Если по субъективным ощущениям реализация аналоговых выходов на данной плате вполне соответствует среднему уровню для плат с данным, широко распространенным, кодеком, то объективные тесты демонстрируют несколько более высокий уровень интермодуляций, нежели мы привыкли наблюдать на платах с таким кодеком, и это не есть хорошо. Но есть повод и похвалить реализацию аудиоподдержки на этой плате: в наличии два порта S/PDIF Out на задней панели, а в комплекте поставки есть кабель для подключения к видеокарте, для вывода аудиопотока по HDMI, в случае с картами, не имеющими собственного аудиокодека.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на AMIBIOS 2.62 Возможность управления специфическими функциями платформы +Cool’n’Quiet
Enhanced Halt State
Away Mode
Настройки таймингов памяти + Unganged/Ganged Mode, 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row-To-Row Delay, Row Cycle Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800, 1066 МГц (реально задается множитель относительно «частоты FSB»)
Настройка работы шин HT+ Auto, 200–1800 МГц с шагом 200 МГц
Возможность задания частоты для периферийных шин + PCIE=75–250 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам -
Изменение «частоты FSB»+ 150–500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + имеется два параметра (множитель и делитель), с помощью которых задается любой целый множитель, и дополнительная настройка множителя для NB CPU (от x5 с целым шагом)
Изменение напряжения процессора+ 0,6000–1,5625 В с шагом 0,0125 В (две настройки: для процессорных ядер и NB CPU)
Изменение напряжения памяти+ 1,80–2,70 В с шагом 0,05 В
Изменение напряжения чипсета+ 1,30–1,45 В с шагом 0,05 В (для южного моста)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom 9550.

Использовалась версия BIOS 1.10 от 09.11.08, выпущенная буквально за несколько дней до начала нашего тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Любопытно, что в текущую версию BIOS уже внесены и данные некоторых процессоров для платформы Socket AM3, так что пользователям не придется ждать обновленные прошивки под 45 нм процессоры.

Выбор настроек для недорогой платы великолепный, лишь выбор множителя для процессора реализован каким-то странным образом, надо задать два параметра (множитель и некий делитель, а в приведенной в описании формуле, почему-то фигурирует не штатная опорная частота (200 МГц), а 100 МГц). Мы так и не смогли догадаться, что имелось в виду, когда разработчики вносили в BIOS такую замысловатую конструкцию. К счастью, плата поддерживает разгон через утилиту AMD OverDrive, где есть стандартные возможности для управления множителями. Кстати, в этом вопросе инженеры ASRock заслуживают похвалы, поскольку корректной поддержкой AOD могут похвастаться не все платы на чипсете AMD 770.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекцию множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае, исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и запускается тест стабильности из утилиты AMD OverDrive (прогон всех тестов в течение пяти минут). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB (множитель), МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon X2 4850e (2,5 ГГц) 3250 260 (x12,5) 1,54 1300 (x5)
Phenom X4 9550 (2,2 ГГц) 2695

245 (x11)

1,25 2205 (x9)

Результат, близкий к максимальному, хотя и не рекордный. Автоматическое восстановление параметров по умолчанию при переразгоне не работает, приходится сбрасывать CMOS перемычкой, хотя соответствующий пункт в BIOS, активирующий фирменную технологию под названием Boot Failure Guard, был включен.

Производительность

Конфигурация тестовых стендов:

  • процессор: AMD Phenom X4 9550;
  • память: 2 модуля Corsair CM2X1024-6400C4 (2 ГБ, DDR2-800, 5-5-5-15-2T);
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • видеокарта: ATI Radeon HD3870, 512 МБ GDDR4;
  • блок питания: AcBel ATX-550CA-AB8FB;
  • ОС: Windows XP SP2.

Не так просто подобрать для такой платы аналог, который пользователь мог бы рассматривать в качестве прямой альтернативы при выборе. Мы решили для сравнения взять результаты одной из самых дешевых плат на чипсете AMD 790GX: Biostar TA790GX A2+, разумеется, только в случае с внешней картой.

Тест Biostar TA790GX A2+ ASRock A770CrossFire
Архивирование в WinRAR, мин:сек 1:33 1:37
Кодирование MPEG4 (XviD), мин:сек 4:39 4:45
Unreal Tournament 2004 (Highest@1600×1200), fps 59,3 57,5
FarCry (High@1024×768), fps 138,7 134,2
FarCry (Highest@1600×1200), fps 138,5 133,2
DOOM III (High@1024×768), fps 161,7 158,0
DOOM III (Highest@1600×1200), fps 157,1 155,0

Производительность платы ASRock чуть ниже, но это, скорее, формальное отставание, нежели такое, что можно почувствовать на практике.

Энергопотребление (приведено для системного блока в целом)

Phenom X4 9550 (Cool'n'Quiet OFF) Biostar TA790GX A2+ ASRock A770CrossFire
Редактирование текста, Вт 68 73
Игра FarCry, Вт 104-121 107-127

Плата ASRock, построенная на более старом чипсете, отличается чуть худшей экономичностью, впрочем, и здесь разница невелика.

Выводы

Несколько лет назад в линейке ASRock выделялись две категории плат. С одной стороны, удивляющие инженерными решениями (с парой графических портов разных типов, а то и несколькими процессорными гнездами под разные процессоры и прочими изысками), но явно не претендующие на широкое распространение на рынке. А с другой стороны: максимально практичные, недорогие, но несколько скучноватые, с инженерной и покупательской точки зрения. Эти платы, стоящие своих денег, рассматривались как дешевая альтернатива изделиям на аналогичных чипсетах от ASUS (ни для кого не секрет, что обе компании состоят в весьма тесном родстве).

Однако сейчас такое деление провести уже сложнее, и что особенно приятно отметить, не за счет исчезновения интересных с конструктивных позиций изделий, а за счет того, что прежние дешевые модели получили интересные особенности. А заодно и основательную конструкцию процессорного стабилизатора напряжения, что тоже немаловажно и было в свое время весьма щекотливой темой. Что касается рассмотренной платы, то она вполне заслуживает приза за оригинальный дизайн. И также могла бы претендовать на призовое место в номинации «максимальное оснащение за свою цену», если бы не постоянно снижающиеся цены на платы с чипсетом 790GX. Впрочем, у нас нет сомнений в том, что выбирая плату с поддержкой CrossFire по цене дешевле $100, имеет самый прямой смысл обратить внимание на эту модель.
