Albatron PX865PE Pro — системная плата на базе чипсета i865PE

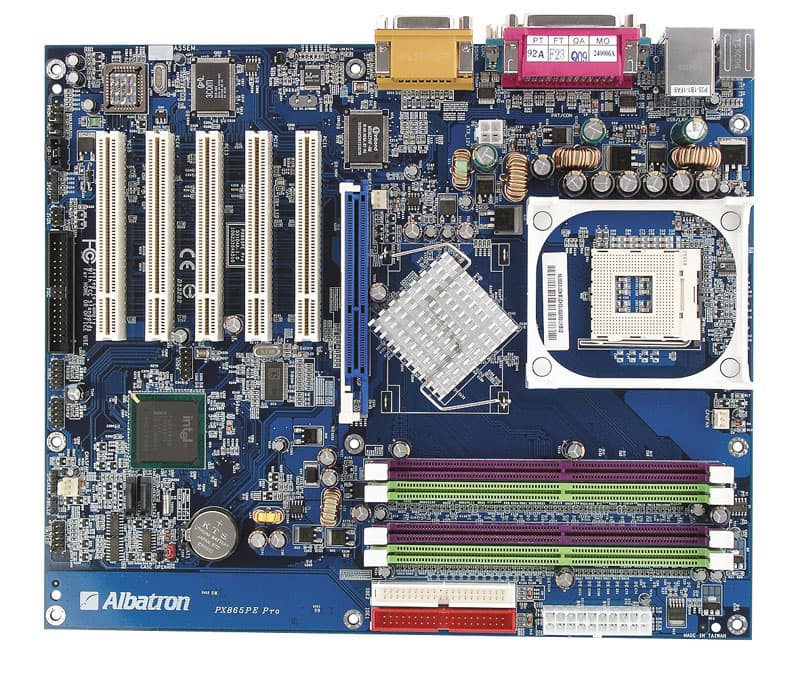

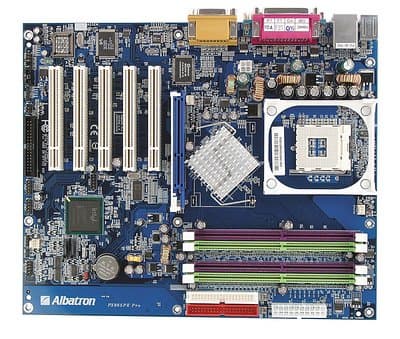

Эта плата основана на ином дизайне PCB, нежели старшая модель в линейке — PX865PE Pro II, от чего мы уже успели отвыкнуть (в настоящее время, как правило, продукты от одного производителя на базе одного чипсета используют тот же текстолит, отличаясь лишь набором распаянных или нераспаянных дополнительных микросхем). Впрочем, хорошо это или плохо — сказать невозможно, так как сам по себе факт «индивидуальной» разводки с ее качеством напрямую не связан. Просто немного странно, что средний по функциональности вариант получился у Albatron таким большим — обычно, менее оснащенные платы стараются делать уже, чтобы сэкономить текстолит (да и место в корпусе).

В разводке платы есть несколько неудачных моментов, главный из которых — расположение разъема для флоппи-дисковода у левого края (что создаст определенные проблемы, если у вас, к несчастью, еще сохраняется потребность в подключении этого устройства). Из прочих недостатков отметим скученность вокруг разъемов памяти и блокировку модулей в этих разъемах при вставленной видеокарте. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1500 мкФ, также на плате находятся стабилизаторы питания шин AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1000 мкФ).

Размер платы — 305х245 мм («широкий ATX», крепление к корпусу девятью винтами).

На плате нет разведенных, но нераспаянных элементов — эта PCB также используется для модели PX865PE, у которой не распаян сетевой контроллер. Для системного мониторинга применяются возможности микросхемы Winbond W83627HF-AW (также выполняющей функции LPC Super I/O). Контролируются:

  • напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Технология Intel PAT в данном случае носит название «Performance Enhancement Mode» и включается, традиционно, в BIOS Setup, причем после активации PEM становится доступной еще одна установка — включить/выключить «Extreme Timing».

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
  • 4 разъема под DDR SDRAM DIMM (сгруппированные попарно, различаются цветом);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — «чипсетные»;
  • 3 разъема для подключения планок по 2 порта USB;
  • Разъем для подключения стандартного IR-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем S/PDIF;
  • Разъем для датчика открытия корпуса;
  • 3 разъема для подключения вентиляторов (2 с возможностью регулировки оборотов, один — без).

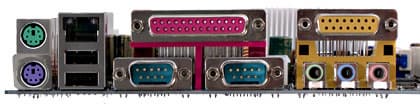

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 2 разъема USB и один RJ-45 (Ethernet);
  • Разъемы COM-портов (два) и LPT-порта;
  • 3 разъема Audio (Line In/Out, Mic) и Game-порт.

Задняя панель совершенно стандартна, что дает возможность обойтись без специальной заглушки.

Комплект поставки

  • Упаковку: коробку нового дизайна с изображением насекомого;
  • Документацию: руководство пользователя материнской платы — на 3 языках, плакат с кратким описанием основных моментов установки и настройки платы — на английском языке;
  • Кабели: один SATA (с переходником питания PCPlug-SATA), 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 4 портами USB (2.0);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • PC-cillin 2002.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы 3COM 910-A01, с поддержкой 10/100 Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS v6.00 от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay, Performance Enhancement, Extreme Timing (только при включенном PEM)
Выбор частоты работы памяти+DDR/CPU = Default, 1,33, 1,6, 2, 2,5, 2,66
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66—108 МГц с шагом 1,33 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—550 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Default, +0,1, +0,2, +0,3 В
Изменение напряжения памяти+Default, +0,1, +0,2, +0,3 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, +0,1 В

Использовалась версия BIOS R1.15, как последняя из доступных на время проведения тестирования.

Краткие выводы

У Albatron получилась довольно ограниченная по функциональным возможностям, но зато быстрая и дешевая плата, с неплохим арсеналом для разгона. В то же время, компания выпускает и модель с большей функциональностью и соответствующей комплектацией, и совсем уж простенькую PX865PE, обеспечивая покупателей приятной возможностью выбора.
