Albatron KX600 Pro — системная плата на базе чипсета VIA KT600


Классическая недорогая модель от уже довольно неплохо зарекомендовавшей себя компании удивляет только одним: несоответствием реальной функциональности и используемого чипсета.

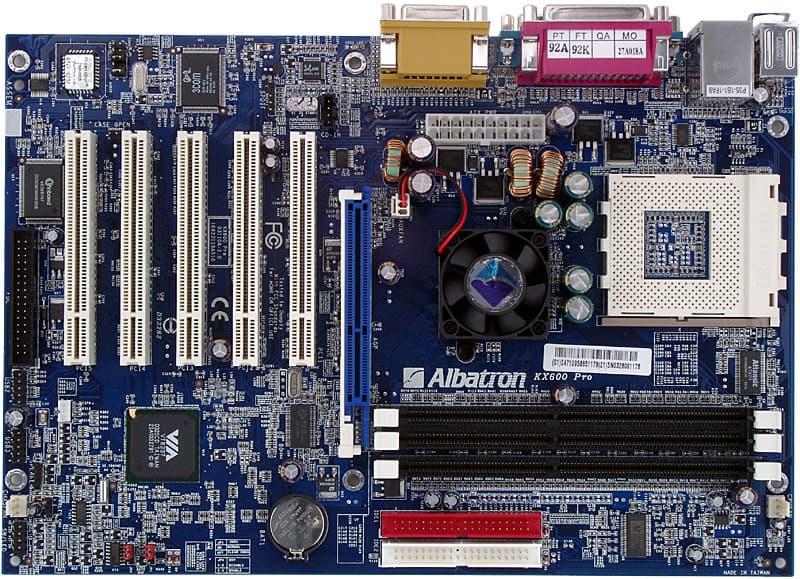

Как и в случае большинства «узких» плат, приобретая в компактности, мы теряем в удобстве разводки: трудновато будет работать с платой после подключения кабелей к разъемам FDD (у левого края, блокируется все пространство), аудиовходов (перед слотами PCI, потенциальные проблемы с картами расширения) и IDE (кабели пройдут над модулями памяти, впрочем, последние все равно блокируются в разъемах при установке AGP-видеокарты). Зато доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, а краткое описание их функциональности приведено на текстолите. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 5 по 2200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий один конденсатор на 1000 мкФ) и памяти (1 на 1000 мкФ и несколько менее емких). Размеры платы — 305х200 мм («зауженный» ATX, крепление к корпусу шестью винтами, без дополнительного крепления передний край платы будет провисать).

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате отсутствуют разведенные, но нераспаянные элементы, а вот «парная» модель KX600 недосчитывается сетевого контроллера и соответствующего разъема. Однако одной сходной моделью на общей PCB дело не ограничивается: у этой пары есть полные аналоги на чипсетах KT400 (KX400-8XV Pro (с сетью) и KX400-8XV (без нее)) и KT400A (KX400-8XV Pro v2.0 (с сетью) и KX400-8XV v2.0 (без нее)). Разумеется, функциональность северного моста у этих пар прямо зависит от используемого чипсета, но на разводке плат это не сказывается, а южный мост во всех случаях один и тот же (точнее говоря, платы на KT600 вроде бы комплектуются VT8237, но новых функциональных возможностей у них, необъяснимым образом, при этом не появляется).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: только стандартный ATX, 4-контактный для 12 В отсутствует(!);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема для подключения планок на 2 порта USB (2.0) каждая;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения фронтальных аудиовыходов;
  • Разъем для подключения S/PDIF;
  • Разъем для пробуждения от сети (Wake-On-LAN);
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов, а к третьему подключен вентилятор на радиаторе северного моста чипсета).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 2 разъема USB (2.0) и RJ-45 (Fast Ethernet);
  • 1 LPT-порт, 2 COM-порта;
  • 3 аудиоразъема и Game-порт.

Абсолютно стандартный набор и порядок следования элементов (мы даже не приводим это уже набившее оскомину фото), так что прилагаемая в комплекте заглушка вам почти наверняка не понадобится.

Комплект поставки

  • Упаковка: коробка привычного дизайна;
  • Документация: руководство пользователя материнской платы на 4 языках, плакат с кратким описанием платы на английском языке;
  • Наклейка с описанием функциональности перемычек и разъемов;
  • 2 кабеля ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 4 разъемами USB (2.0);
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 9.0;
    • PC-cillin 2002.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовыходов и S/PDIF;
  • Сетевой, на базе микросхемы 3Com 910-A01, с поддержкой 10/100 Мбит Base-T (Fast Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения функции защиты от перегрева
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Precharge to Active, Active to Precharge, Active to CMD, Command Rate
Выбор частоты работы памяти+By SPD, DDR/CPU = 2,66x при FSB 100 МГц, DDR/CPU = 2,0x, 2,5x, 3,0x при FSB 133 МГц, DDR/CPU = 1,6x, 2,0x, 2,4x при FSB 166 МГц, DDR/CPU =1,33x, 1,66x, 2,0x при FSB 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x24
Изменение напряжения ядра процессора+1,2—2,1 В с шагом 0,025 В до 1,85 В и с шагом 0,05 В до 2,0 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS R1.04, как последняя из доступных на время проведения тестирования.

Результаты тестов:



Системная плата Albatron KX600 Pro предоставлена компанией OLDI
