Albatron KX18D Pro II — системная плата на базе чипсета NVIDIA nForce2 Ultra 400


Судя по всему, это последняя и самая «навороченная» плата Albatron для платформы Socket A. Признанно самый совершенный чипсет платформы (NVIDIA nForce2 Ultra 400), богатая комплектация и функциональные возможности, дополнительный контроллер Serial ATA — производитель сосредоточил в Albatron KX18D Pro II все, что, с его точки зрения, может привлечь истинных «гурманов». Справедливости ради отметим, что не так уж и много в результате получилось… впрочем, некоторым, наоборот, не нравятся забитые под завязку дополнительными микросхемами «монстры-переростки».

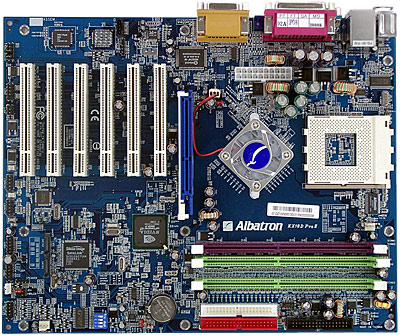

Разводка платы не очень удобна: аудиоразъемы расположены перед слотами PCI, разъем питания находится рядом с задней панелью платы, а скученность разъемов у модулей памяти будет мешать свободному доступу к ним. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите. На плате находится светодиод, индицирующий наличие напряжения +5 В Standby.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 5 по 2200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 3 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ). Размеры платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, провисание переднего края отсутствует).

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Разведенных, но нераспаянных элементов на этой плате, как и на всех моделях Pro II (они являются топовыми в своих линейках), нет. На базе той же PCB Albatron выпускает еще одну плату — KX18D Pro. Она отличается от рассматриваемой Albatron KX18D Pro II использованием менее функционального южного моста nForce2 MCP (на Pro II установлен MCP-T) и, соответственно, не имеет на борту контроллера FireWire. Кроме того, KX18D Pro не оснащается дополнительной микросхемой Serial ATA RAID.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A);
  • 3 разъема под DDR SDRAM DIMM (предпочтительная для установки модулей пара выделена цветом);
  • Слот AGP (не Pro, с защелкой);
  • 6 слотов PCI (32-битные, 33-мегагерцовые);
  • Стандартный разъем питания ATX (4-контактный для 12 В отсутствует);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — за счет внешнего контроллера;
  • Разъем для подключения планки с 2 портами FireWire;
  • 2 разъема для подключения планки с 4 портами USB (2.0);
  • Разъем для подключения планки с COM-портом;
  • Разъемы для подключения планки с аудиоразъемами (см. комплектацию);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов, к третьему подсоединен кулер северного моста).

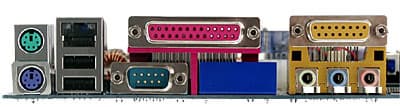

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 2 разъема USB (2.0) и 1 RJ-45 (Ethernet);
  • 1 порт LPT и 1 COM;
  • 3 аудиоразъема и Game-порт.

Достаточно «бедная» задняя панель; производитель предпочел вынести большинство разъемов на дополнительные планки. В общем-то, ничего страшного в этом нет, хотя для сборщика системы — некоторое количество дополнительной мороки.

Комплект поставки

  • Упаковка: коробка привычного дизайна;
  • Документация: руководство пользователя материнской платы на 4 языках, плакат с кратким описанием основных моментов установки и настройки платы, описание SATA RAID — все на английском языке;
  • Кабели: 1 SATA (c переходником питания), 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 разъемами FireWire;
  • Планка на заднюю панель компьютера с 4 разъемами USB;
  • Планка на заднюю панель компьютера с разъемами для подключения наушников и микрофона, S/PDIF-Out типов TosLink и Coaxial, S/PDIF-In типа Coaxial;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • PC-cillin 2002;
    • DirectX 8.1b и 9.0.

Можно только заметить, что лицензионным программным обеспечением нас Albatron не балует, равно как и вообще его разнообразием.

Интегрированные контроллеры

  • Звуковой, на базе аудиопроцессора MCP-T (входящего в южный мост чипсета) и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе возможностей чипсета, с поддержкой 10/100 Мбит Base-T (Fast Ethernet);
  • SATA RAID, на базе микросхемы Silicon Image SiI3112ACT144, с возможностью создания RAID уровней 0 и 1;
  • FireWire, на базе микросхемы Texas Instruments TSB41AB1, с поддержкой 2 портов.

Фирменные технологии

  • BIOS Mirror (резервная микросхема Flash EEPROM для восстановления BIOS при порче основной копии);
  • Voice Genie (голосовое оповещение при возникновении проблем во время загрузки системы).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка для выбора частоты FSB 100/133, 166 и 200 МГц
Перемычка для включения функции защиты от перегрева
Набор переключателей для выбора языка функции Voice Genie
Переключатель для выбора режима работы функции BIOS Mirror
Переключатель для включения/выключения контроллера SATA RAID
Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix Настройки таймингов памяти + CAS Latency, T(RAS), T(RCD), T(RP)
Выбор частоты работы памяти + DDR/CPU = By SPD, Auto, 1, 1,2, 1,33, 1,5, 1,6, 1,66, 2, 2,4, 2,5, 2,66, 3, 3,33, 4
Настройка работы шины AGP +
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+50, 66—100 МГц с шагом 1—3 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x24
Изменение напряжения ядра процессора+1,1—2,65 В с шагом 0,025 В до 1,85 В и шагом 0,05 В — выше
Изменение напряжения памяти+2,5—3 В с шагом 0,1 В
Изменение напряжения чипсета+1,6—1,9 В с шагом 0,1 В
Изменение напряжения шины AGP+1,5—1,8 В с шагом 0,1 В

Использовалась версия BIOS R1.03, как последняя из доступных на время проведения тестирования.

Результаты тестов:
