Acorp 4D845A - системная плата на базе чипсета i845D
В последнее время платы этой компании стали завсегдатаями наших обзоров. У них можно отметить стабильно неплохое качество сборки, а производительность хотя и далеко не рекордная, но все же позволяет им уверенно держаться в середнячках.
Комплект поставки включает:
- Упаковку: коробка стандартного для компании дизайна;
- Документацию: руководство пользователя - на английском языке;
- Кабели: один АТА66/100/133 и шлейф для подключения дисковода;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Adobe Acrobat Reader;
- Norton Antivirus 2002;
- Norton Ghost 2002;
- Image More;
- WinDVD 2000 2.6.

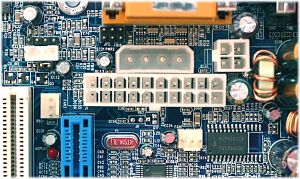

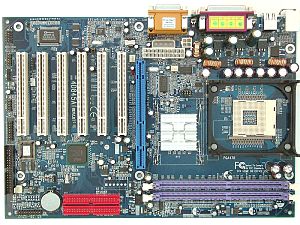

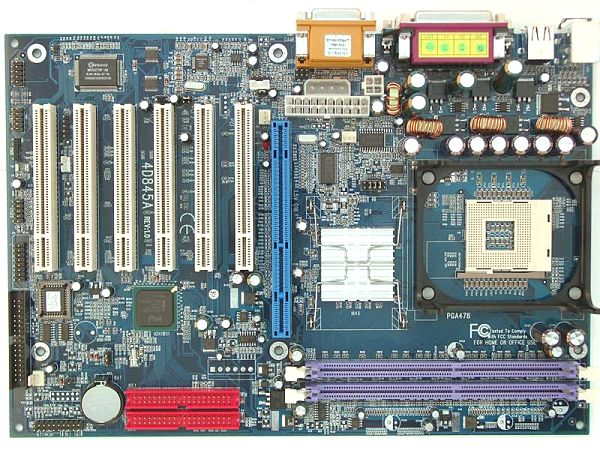

В разводке платы есть несколько недостатков: разъемы питания и аудиовходы находятся рядом с задней панелью и расположены слишком близко друг к другу, разъемы IDE размещены позади слотов PCI, разъем для подключения дисковода находится близко к левому краю платы, где также находятся и разъемы для подключения дополнительных портов USB и пр. (что при вставленной в последний слот PCI карте расширения будет очень мешать подключать кабели к предназначенным для них разъемам и несомненно ухудшит циркуляцию воздуха в корпусе. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус. Назначение почти всех перемычек и переключателей отображено на плате. В расчете на владельцев старых, не соответствующих спецификации ATX 2.03, блоков питания предусмотрены два разъема для подачи +12 В на плату - один из них выполнен в виде традиционного разъема питания для жестких дисков и т. п.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 и 4 по 1800 мкФ (средний результат, но впрочем, проблем при тестировании не возникало).
На плату интегрированы следующие контроллеры: звуковой, выполненный на основе возможностей чипсета и кодека ALC100 от Avance Logic.
Не распаяны, но разведены на плате: разъем AUX Power.
На плате используются возможности системного мониторинга микросхемы W83627HF-AW от Winbond. Контролируются напряжения процессора, +/-3,3, +/-5 и +/-12 В, частота вращения 2 вентиляторов и температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеются 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.
Краткие характеристики платы: разъемы памяти - 2 DDR SDRAM; слоты расширения - AGP Pro/ 6 PCI; порты ввода/вывода - 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры платы - 305х220 мм.
Настройка платы осуществляется:
С помощью перемычек и переключателей | Перемычка для очистки содержимого CMOS | ||
Блок перемычек для выбора частоты FSB | Auto/100/133 МГц | ||
Перемычка для защиты AGP от видеокарт с напряжением питания 3,3 В | Enabled/Disabled | ||
Перемычка для включения/выключения кодека AC'97 | |||
Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge, Active to precharge delay |
Выбор частоты работы памяти | + | Auto/PC100/PC133 (так указано в BIOS - на самом деле, конечно, /DDR200/DDR266) | |
Настройка работы шины AGP | + | ||
Настройка работы шины PCI | - | ||
Возможность изменения делителя частоты для шин AGP и PCI | - | ||
Ручное распределение прерываний по слотам | - | ||
Изменение частоты FSB | + | с шагом в 1 МГц, 100-132 МГц | |
Изменение коэффициента умножения процессора | + | x8-x50 | |
Изменение напряжения ядра процессора | - | ||
Изменение напряжения памяти | - | ||
Изменение напряжения чипсета | - | ||
Изменение напряжения шины AGP | - |
Использовалась версия BIOS 1.0, как последняя из доступных на время проведения тестирования.
В плате ничего выдающегося: ни особой функциональности, ни отличных скоростных показателей. Очевидно, эту рабочую лошадку будут покупать в основном в попытке сэкономить.
