ABIT KV8-MAX3 ? системная плата на базе чипсета VIA K8T800


Очередной high-end в исполнении ABIT соответствует уровню, но первоначально оказался не слишком удачным — первые ревизии этой платы отказались запускаться в нашей лаборатории, однозначно же рабочая ее ревизия — 1.2 и выше (проблема решается отпаиванием PC Buzzer'a). Также стоит отметить не совсем удачное расположение системы OTES — при установке системы охлаждения на процессор ее крепеж упирается в кожух OTES. Помимо этого, отметим и то, что винты, которыми крепится кожух к плате, расположены как раз напротив стандартных для плат этого форм-фактора крепежных отверстий, в которые устанавливаются винты, соединяющие ее с корпусом. Таким образом, пользователю придется отвинчивать кожух и рассверливать отверстия в нем для установки более толстых винтов с целью надежного крепления к корпусу.

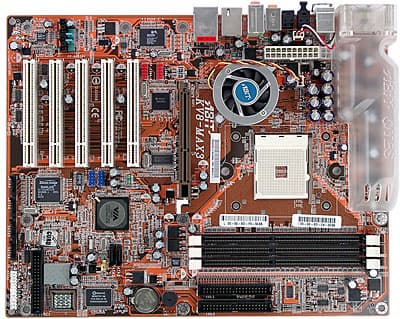

Разводка платы не слишком удобна — виной тому большое количество разных контроллеров и разъемов. Так, не совсем удобно расположен ряд разъемов вдоль левого края платы, а разъемы аудиовходов расположены перед слотами PCI. После установки видеокарты будет затруднен доступ к модулям памяти, а из-за наличия пластикового кожуха над транзисторами и конденсаторами стабилизатора питания процессора могут возникнуть проблем с установкой процессорного кулера. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы. Наличие напряжения +5 В Standby на плате индицируется красным светодиодом, а при включении системы загорается красный светодиод и подсветка системы охлаждения ABIT OTES. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 2200 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шин памяти и AGP, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (2 встроенными датчиками платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 754);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP;
  • 5 слотов PCI;
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 6 разъемов SATA (Serial ATA) — 2 из них «чипсетные», 4 за счет дополнительного контроллера;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • 2 разъема для подключения планки с дополнительными портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения SMBus-устройств;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 5 разъемов для подключения вентиляторов (два из них с возможностью контроля количества оборотов, к одному из регулируемых разъемов подключен вентилятор системы ABIT OTES, к одному из нерегулируемых разъемов подключен вентилятор на северном мосту чипсета).

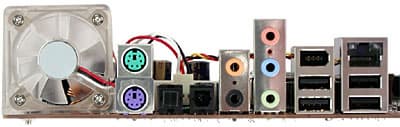

Задняя панель платы (слева направо, по блокам)

  • Вентилятор системы охлаждения ABIT OTES;
  • Порты PS/2 для мыши и клавиатуры;
  • 2 разъема SPDIF-In/Out типа TosLink;
  • 2 аудиоразъема (Rear, Center/Sub);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 2 порта USB и 1 порт FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet).

Комплект поставки

  • Упаковка: коробка нового дизайна;
  • Документация: руководство пользователя материнской платы на 6 языках, включая русский, краткое руководство по установке и настройке платы на 9 языках, включая русский;
  • Шлейф ATA66/100/133, кабель для подключения дисковода (оба убраны в черный кембрик) и 4 кабеля SerialATA (с 1 переходником-разветвителем питания);
  • Планка на заднюю панель с 2 портами USB и портом FireWire;
  • Комплект ABIT Secure IDE;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • утилита мониторинга Winbond Hardware Doctor;
    • руководство пользователя материнской платы в формате Adobe Acrobat;
    • Adobe Acrobat Reader;
    • ABIT FlashMenu;
    • DirectX 9.0.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC658, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, реализованный на базе микросхемы 3COM Marvell 940-MV00, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
  • SATA RAID, на базе микросхемы Silicon Image SiI3114CT176, с поддержкой RAID уровней 0, 1, 1+0 и Spare;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.20, -0.14Очень хорошо
Уровень шума, дБ (А):-87.7Хорошо
Динамический диапазон, дБ (А):87.1Хорошо
Нелин. искажения, %:0.0034Очень хорошо
Интермод. искажения, %:0.046Хорошо
Взаимопроникновение каналов, дБ:-86.9Отлично

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии

  • ABIT OTES (система охлаждения стабилизатора напряжения питания процессора);
  • ABIT Secure IDE (возможность криптографической защиты данных на жестком диске);
  • ABIT SoftMenu (возможности точной настройки напряжений и частот из BIOS).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Row Cycle Time, Row Refresh Cycle Time, RAS to CAS Delay, RAS to RAS Delay, Min. RAS Active Time, RAS Precharge Time, Write Recovery Time, Write to Read Delay, Read to Write Delay
Выбор частоты работы памяти+DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-AGP(PCIx2) = Auto, 66—96 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x4—x20
Изменение напряжения ядра процессора+1,5—1,85 В с шагом 0,001 В (!!!)
Изменение напряжения памяти+2,5, 2,55, 2,6, 2,65, 2,7, 2,8, 2,9, 3,0, 3,1, 3,2 В
Изменение напряжения чипсета+1,2—1,4 В с шагом 0,05 В
Изменение напряжения шины AGP+1,5, 1,55, 1,6, 1,65 В

Использовалась версия BIOS 17, как последняя из доступных на время проведения тестирования.

Результаты тестов:
