ABIT IT7-MAX2 2.0 — системная плата на базе чипсета i845PE


Плата практически идентична своей предшественнице (модели IT7-MAX2 на i845E); единственное значимое изменение — это, конечно, чипсет (да еще можно отметить отличающийся цвет текстолита, из-за которого новая модель выглядит не так стильно).

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна с ручкой, сама плата упакована в пластиковый чемоданчик;
  • Документацию: руководство пользователя материнской платы на 6 языках, включая русский;
  • Кабели: один SATA, 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Переходник ABIT Serillel для подключения устройств Parallel ATA к разъемам Serial ATA;
  • Разветвитель питания для подключения переходника Serillel;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Заглушку на заднюю панель платы;
  • Несколько хомутиков для проводов;
  • Дискету с драйверами для IDE RAID;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • DirectX 8.1;
    • Утилита для мониторинга системы;
    • Пакет программ от BuzzSoft;
    • Adobe Acrobat Reader;
    • 3Deep E-Color;
    • Norton Antivirus 2002;
    • InterVideo WinDVD.

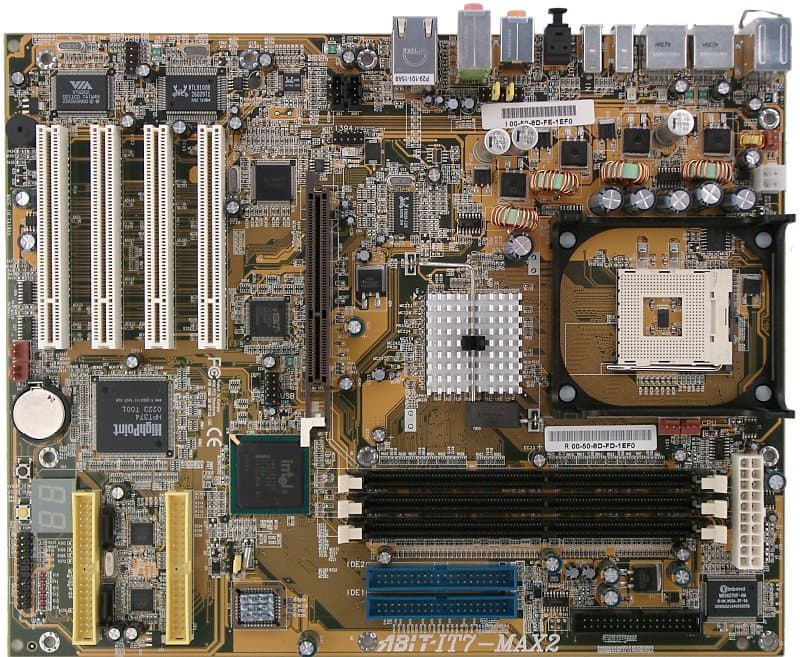

Вследствие большого количества различных контроллеров и разъемов на плате, ее разводка оставляет желать лучшего, даже несмотря на наличие всего 4 слотов PCI: не совсем удобно для подключения расположены разъемы IDE RAID и аудиовходов, а при вставленной видеокарте затрудняются манипуляции с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на основе микросхем HighPoint HPT374 и Marvell 88i8030-NMC с возможностью создания RAID уровней 0, 1 и 0+1 по протоколам ATA133 и SATA 150;
  • контроллер шины USB 2.0, реализованный на базе микросхемы VIA VT6202;
  • контроллер шины FireWire, реализованный на базе микросхемы Texas Instruments TSB43AB23.

На плате имеются кнопки перезагрузки и включения питания, а также POST-контроллер, отображающий информацию на двух семисегментных светодиодах.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, памяти, +1,25, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого.

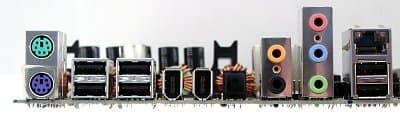

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 4 PCI; порты ввода/вывода — 2 PS/2/ 3 FireWire/ 10 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+при FSB 100 МГц CPU:Memory = Auto, 1:1, 3:4; при FSB 133 МГц CPU:Memory = Auto, 1:1, 4:3, 4:5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI(AGP/2) = FSB/3, FSB/4, 44, 37, 33 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS CV, как последняя из доступных на время проведения тестирования.

Плата предоставляет отличную функциональность и привлекательные возможности по настройке системы, а вот по скорости, как и все «особенные» модели этой компании, рекордов не ставит.

Результаты тестов:
