ABIT IT7-MAX2 — системная плата на базе чипсета i845E

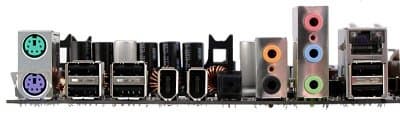

Новая версия платы, основанная на чипсете i845E, отличается от своей предшественницы, платы IT7 из той же серии «MAX», не очень сильно, но достаточно существенно по сути. Во-первых, на плате появились порты PS/2 (производителю пришлось пойти навстречу многочисленным владельцам клавиатур и мышек с такими разъемами), во-вторых, добавился еще один слот PCI (все же 3 PCI для современных компьютеров, даже при плате с высокой степенью интеграции различных контроллеров, зачастую недостаточно), и в-третьих, а это уже шаг вперед в рамках концепции серии, появились два разъема Serial ATA.

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна с ручкой, сама плата упакована в пластиковый чемоданчик;
  • Документацию: руководство пользователя материнской платы — на 6 языках, включая русский;
  • Кабели: 2 ATA66/100/133, один Serial ATA и шлейф для подключения дисковода;
  • Переходник ABIT Serillel для подключения ATA33/66/100/133-устройств к разъемам Serial ATA;
  • Разветвитель питания для подключения переходника Serillel;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Заглушку на заднюю панель платы;
  • Несколько хомутиков для проводов;
  • Дискету с драйверами для IDE RAID;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в электронном виде;
    • утилита для мониторинга системы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • 3Deep E-Color;
    • Norton Antivirus 2002;
    • InterVideo WinDVD;
    • пакет программ от BuzzSoft.

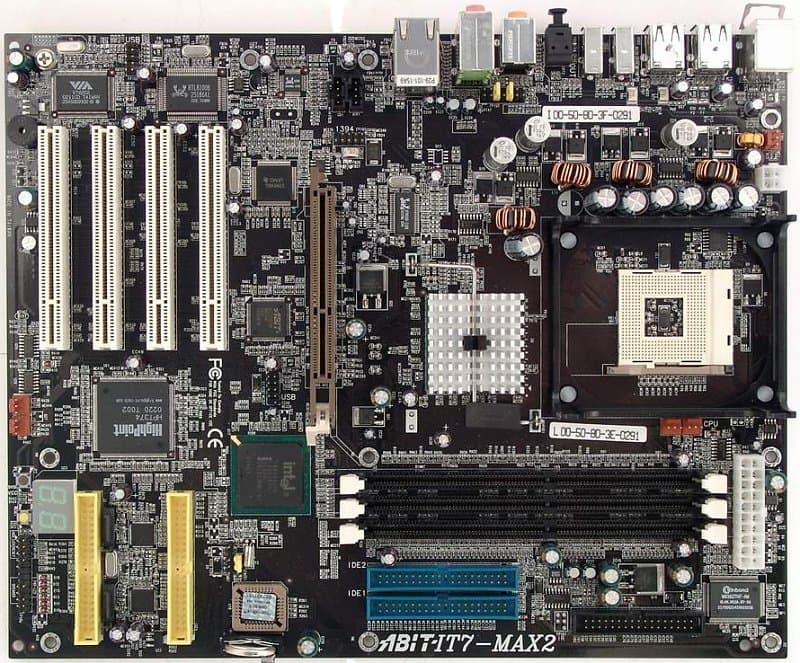

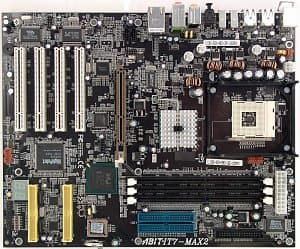

Разводка платы стандартна, за исключением того, что достаточно много места занимают различные контроллеры. В итоге разъемы аудиовходов и IDE RAID расположены не совсем удобно, а при вставленной видеокарте затрудняются манипуляции с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 3300 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1 и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхем HighPoint HPT374 и Marvell 88i8030-NMC, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколам ATA133 и SATA 150;
  • контроллер шины IEEE 1394, реализованный на базе микросхемы Texas Instruments TSB43AB23;
  • контроллер шины USB 2.0, реализованный на базе микросхемы VIA VT6202.

На плате имеются кнопки перезагрузки и включения питания.

Прохождение процедуры POST индицируется двумя расположенными на плате семисегментными светодиодами.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, памяти, +1,25, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 4 PCI; порты ввода/вывода — 2 PS/2/ 3 IEEE 1394/ 10 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+при FSB 100 МГц CPU:Memory = Auto, 1:1, 3:4; при FSB 133 МГц CPU:Memory = Auto, 1:1, 4:3
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI (AGP/2) = FSB/3, FSB/4, 44, 37, 33 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS C6, как последняя из доступных на время проведения тестирования.

Плата, на наш взгляд, более привлекательна для покупателя в сравнении с платой IT7 за счет перечисленных отличий, но вот цена этой модели не даст ей стать популярной, так как на рынке уже доступны платы на более современных чипсетах с той же и даже большей функциональностью за примерно те же деньги.
