Abit IT7 — системная плата на базе чипсета i845E


Мы уже представляли серию MAX в обзоре материнской платы Abit AT7. Продукты этой линейки резко выделяются на фоне прочих: у них отсутствуют все привычные legacy-порты — такие, как COM, LPT, PS/2 — потихоньку уходящие в прошлое вследствие появления высокоскоростных шин. Зато портов этих самых высокоскоростных шин — хоть отбавляй. Плата понравится не всем: например, при апгрейде системы может потребоваться затратить довольно большие средства, включая дополнительные расходы на замену периферийных устройств со старыми интерфейсами подключения к ПК (да и стоимость приобщения к прогрессу в лице плат серии MAX составляет внушительную сумму). Но вот при сборке компьютера «с нуля» она будет весьма неплохим выбором.

Плата попала к нам на тестирование без коробки, документации и всего остального, но в серийных поставках комплектация будет идентична той, что мы наблюдали у модели AT7.

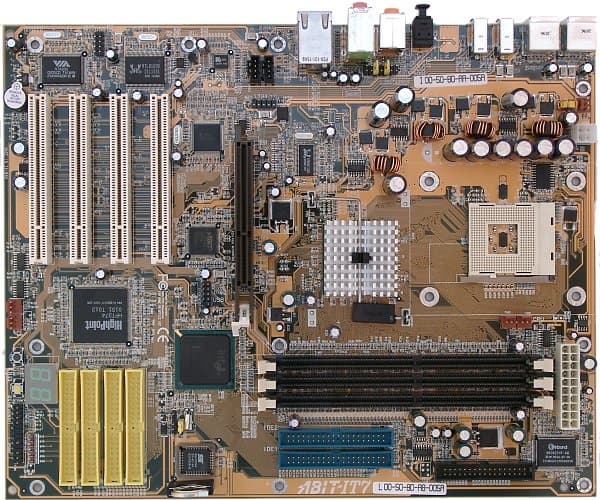

Разводка этой платы очень неплоха, учитывая ее заполненность под завязку различными функциональными элементами, так что если бы не малое количество слотов PCI, которые обычно занимают много места на PCB… Все же можно выделить в качестве отдельных незначительных недостатков неудобное расположение разъемов IDE RAID, аудиовходов и слота AGP (при вставленной видеокарте затрудняется работа с модулями памяти). Доступ к единственной перемычке может быть затруднен при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы HighPoint HPT374, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколу ATA133;
  • контроллер шины USB 2.0, реализованный на базе микросхемы VIA VT6202, с поддержкой 4 портов;
  • контроллер шины IEEE1394, реализованный на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

На плате имеются кнопки перезагрузки и включения питания, а также POST-контроллер, реализованный на 2 семисегментных светодиодах.

Не распаяны, но разведены на плате: разъем SPDIF-In типа TosLink.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, памяти, +1,25, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого.

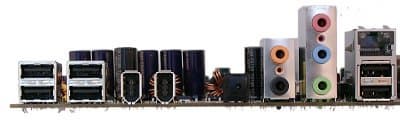

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 4 PCI; порты ввода/вывода — 3 IEEE1394/ 10 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+при FSB 100 МГц:
CPU/Memory = Auto, 1:1, 3:4
при FSB 133 МГц:
CPU/Memory = Auto, 1:1, 4:3
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI (AGP/2) = 33 МГц, 37 МГц, 44 МГц, FSB/3, FSB/4
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-250 МГц c шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x24
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8, 3,0, 3,1, 3,2 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 8H, как последняя из доступных на время проведения тестирования.

При установках по номиналу плата работает со сравнительно невысокой скоростью, однако возможности для разгона отличные, а уж по имеющейся функциональности она вообще одна из лучших на рынке, так что в качестве платформы для построения мощного компьютера подходит почти идеально — например, для редактирования видео, файлового сервера или высокопроизводительной рабочей станции.
