Intel 440LX AGPset


Компания Intel объявила о начале массового выпуска нового набора микросхем 440LX AGPset с технологией ускоренного графического порта (Accelerated Graphics Port, AGP). В сочетании с архитектурой двойной независимой шины (DIB) процессора Pentium II набор микросхем 440LX AGPset призван стать фундаментальной аппаратной основой нового класса ПК на базе Slot 1 (вместо чипсета i440FX), ориентированных на визуальную обработку.

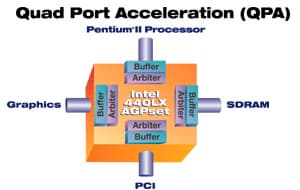

Quad Port Acceleration Новый набор микросхем разработан с целью оптимизации и балансировки системной производительности, вклад в которую дает как сам процессор Pentium II, так и другие компоненты вычислительной платформы, включая графическую подсистему и оперативную память. Он представляет собой уникальный вариант оптимизированной архитектуры, получившей название "порта с учетверенным быстродействием" (QPA). К числу основных компонентов QPA относятся: AGP с прямым подсоединением (Direct Connect AGP), система динамического распределенного арбитража (Dynamic Distributed Arbitration) и средства многопоточного доступа к памяти (Multistream Memory Access). QPA в сочетании с процессором Pentium II и AGP поддерживает масштабирование производительности ПО трехмерной графики, в том числе компьютерных игр и иных развлекательных приложений, обучающих программ, систем обработки оцифрованных изображений.

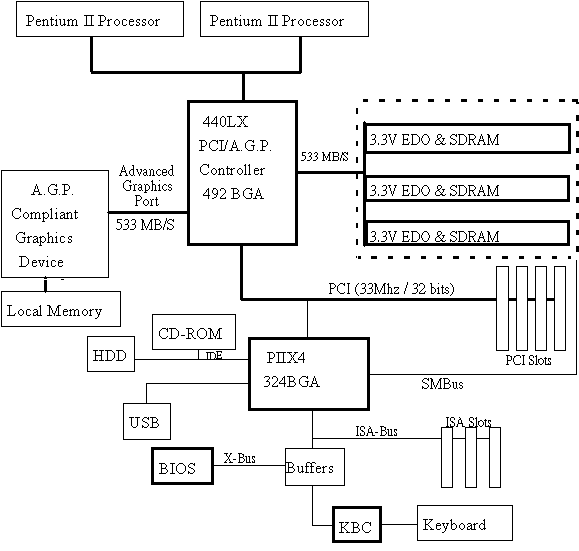

i440LX AGPset Block Diagram

Процессор Pentium II и набор микросхем 440LX AGPset можно рассматривать как "строительные блоки", ориентированные на разработку сбалансированных вычислительных платформ с высокой производительностью и средствами сетевого управления для универсальных ПК и Net PC, применяемых в деловой сфере. Помимо QPA, микросхемы 440LX AGPset обладают рядом функций и характеристик, позволяющих удовлетворить требования к ПК со стороны как существующих, так и будущих приложений. Новые микросхемы дадут возможность оснастить персональные компьютеры усовершенствованным интерфейсом для контроля за энергопотреблением (ACPI), средствами поддержки технологии plug-and-play, компонентами Ultra DMA (на базе контроллера PIIX4, используемом также в чипсете i430TX) в целях ускорения прямого доступа к памяти и модулями SDRAM, позволяющими повысить системную производительность. Поддержка интерфейса ACPI позволит изготовителям ПК дополнить свою продукцию сетевыми функциями управления энергопотреблением, вывода компьютера из неактивного состояния либо его дистанционного поддержания в постоянно включенном (AlwaysOn) режиме.

Запущенный в массовое производство набор микросхем Intel 440LX AGPset состоит из двух чипов: контроллера PCI AGP Controller (PAC) в корпусе типа 492 BGA и акселератора PCI, ISA, IDE Accelerator (PIIX4) в корпусе типа 324 BGA. При поставке партиями от 10 тыс. шт. цена одного комплекта составляет 64 дол.

Xарактеристика i440LX:

  • Поддержка:
    • Один или два процессора семейства Pentium-II
    • Частота шины AGP до 133МГц
    • 64/72-битный интерфейс системной памяти, поддерживающий SDRAM
    • Аппарратный контроль четности (ECC)
    • 32-битный интерфейс PCI 2.1
    • Поддержка 64-битной спецификации шины GTL+
    • Буферизация всех интерфейсов для повышения пропускной способности
  • Контроллер системной памяти:
    • Поддержка EDO и SDRAM
    • Контроллер системной памяти оптимизирован для SDRAM
    • Поддержка от 8 до 512Мбайт системной памяти
    • Cимметрическая и ассиметрическая адресация
    • Поддержка однобанковых и двубанковых модулей DIMM
    • Поддержка 4, 16 и 64Мбит микросхем памяти
    • Для асинхронных операций время доступа 50 и 60 нс, для синхронной SDRAM — частота 66МГц
  • Контроллер ввода/вывода PIIX4:
    • Совместимость со спецификацией PCI 2.1
    • Поддержка спецификаций ACPI и PC97
    • DMA-контроллер
    • Поддержка внешних APIC-компонент
    • Поддержка 2-х портов USB
    • Поддержка модулей DIMM со стороны SMB (System Managment Bus)
    • Интегрированный IDE-контроллер с поддержкой Ultra DMA-33

Сравнение i440LX и i440FX:

 440FX440LX
AGPNoYes
SDRAMNoYes
EDOYesYes
66Mhz BusYesYes
ECCYesYes
DRAM Bank No.(max)88
Max. memory per bank128MB128MB
Ultra DMA-33NoYes
ACPINoYes
I2C(SMBus)NoYes
