Тестирование ламп с цоколем E27


Во втором обзоре ламп снова представлены источники света с цоколем E27, но на этот раз только светодиодные, с паспортной мощностью от 9 до 18 Вт. Приведено краткое описание каждой лампы, а также результаты определения их основных характеристик — динамических, энергетических и колориметрических. К прочтению рекомендуется описание методики тестирования и первый обзор ламп.

Содержание:

Паспортные характеристики и цена

ХарактеристикаЛампа
БрендThomsonThomsonThomson
МодельRTBL-RE60-CWRTBL-RE60-WWRTPA-381815E-WW
Принятое в статье сокращениеT11CWT11WWT18WW
Совместимость с эл. регуляторамиН/ДН/ДН/Д
Номинальное напряжение, В100—240100—240100—240
Мощность, Вт111118
Световой поток, лм800700880
Световая отдача, лм/Вт*736449
Цветовая температура, К500030003000
Индекс цветопередачи, RaН/ДН/ДН/Д
Срок службы, ч40 00040 00040 000
Кол-во циклов вкл./выкл.Н/ДН/ДН/Д
Диаметр, мм6060121
Высота, мм125125130
Масса**, г166154492
Примерная розничная цена на момент проведения тестовН/ДН/ДН/Д
* Световая отдача рассчитана делением паспортных значений светового потока на мощность
** Измерено в iXBT.com
ХарактеристикаЛампа
БрендSupraVerbatimVerbatim
МодельSL-LED-A60-11W/3000/E27#52114#52100
Принятое в статье сокращениеSV10V9
Совместимость с эл. регулятораминетнетда
Номинальное напряжение, В220220—240220—240
Мощность, Вт11109
Световой поток, лм800820440
Световая отдача, лм/Вт*738249
Цветовая температура, К300030002700
Индекс цветопередачи, Ra≥75≥80≥80
Срок службы, ч35 00030 00025 000
Кол-во циклов вкл./выкл.Н/Д20 0008000
Диаметр, мм606058
Высота, мм108112108,4
Масса**, г110173147
Примерная розничная цена на момент проведения тестовН/ДН/ДН/Д
* Световая отдача рассчитана делением паспортных значений светового потока на мощность
** Измерено в iXBT.COM

Краткое описание

Для всех ламп, участвовавших в данном тестировании, производители приводят их габариты в виде пар значений — диаметр и высота. Наши измерения показали, что реальный диаметр был или равен указанному, или больше на 1 мм. Реальная высота в большинстве случаев была больше указанной на 2-3 мм. Эти отклонения можно считать допустимыми. Вес ламп приводит только Verbatim (на сайте и в файле с характеристиками). Наши измерения веса (данные приведены в таблице выше) дали результат на 2 г больше, чем указал этот производитель. Тоже не критичное расхождение.

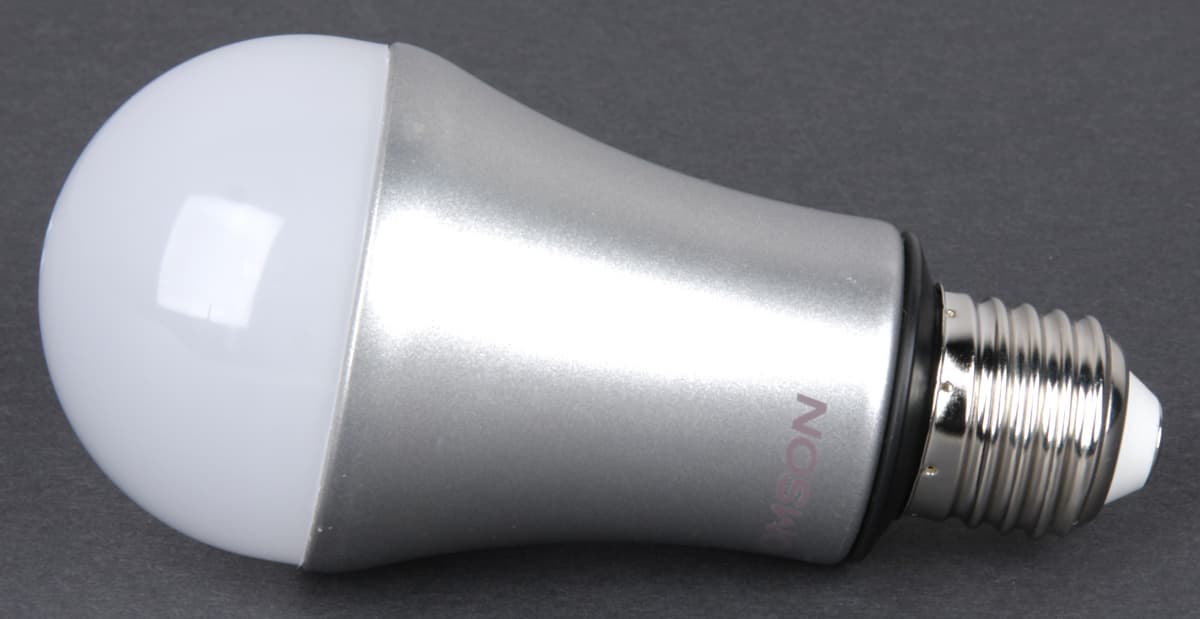

Thomson RTBL-RE60-CW (T11CW)

Thomson RTBL-RE60-CW

Thomson RTBL-RE60-CW

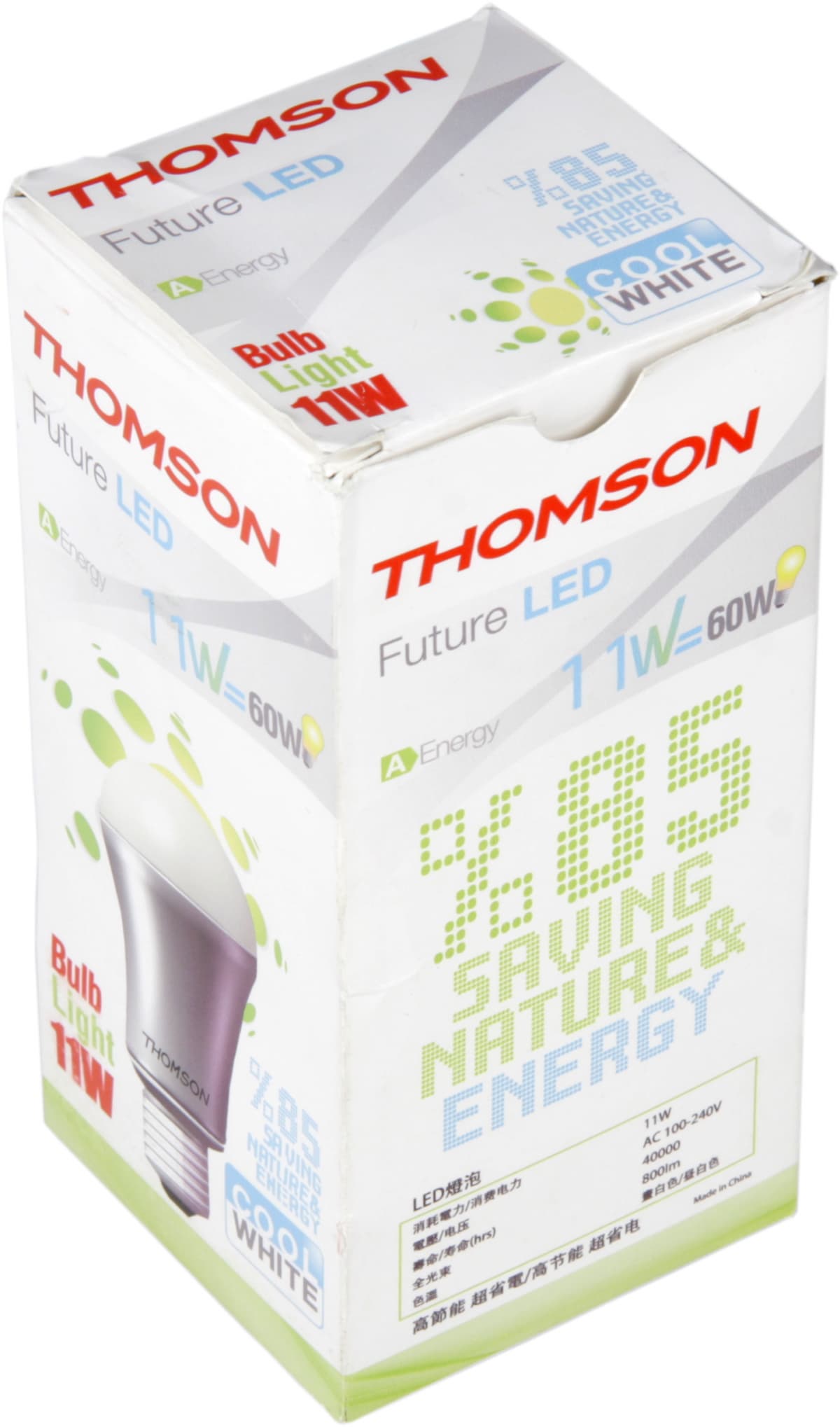

Лампа упакована в коробочку из тонкого картона, внутри которой размещены фиксирующие вставки из гофрированного картона. Дополнительно лампа упакована в пакет из полиэтилена. Гладкая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Thomson RTBL-RE60-CW

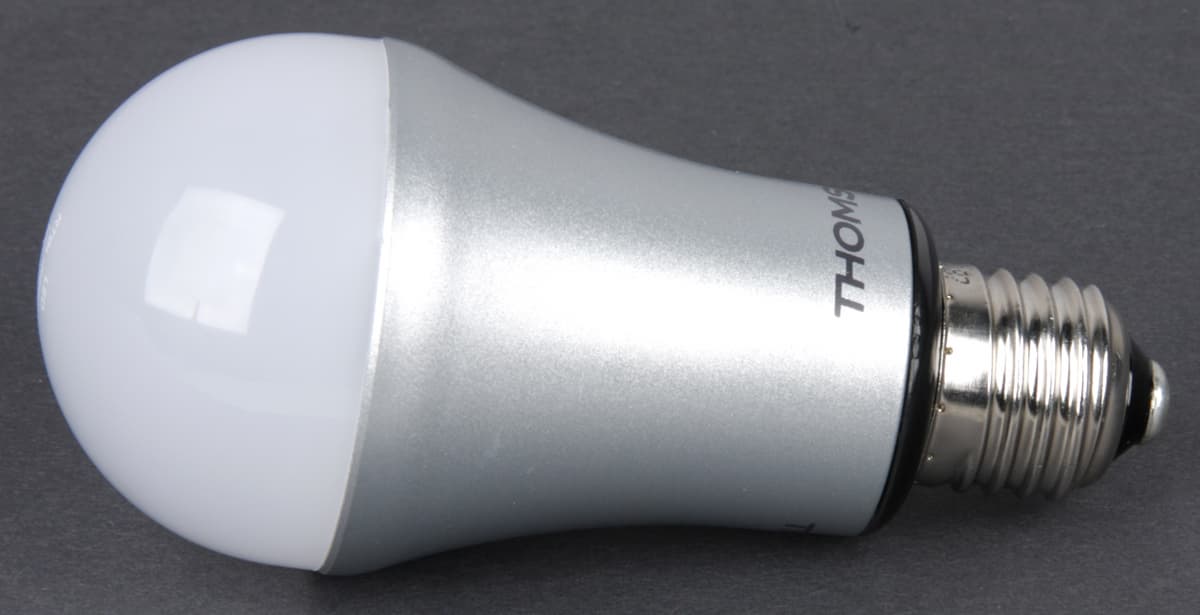

Thomson RTBL-RE60-WW (T11WW)

Thomson RTBL-RE60-WW

Thomson RTBL-RE60-WW

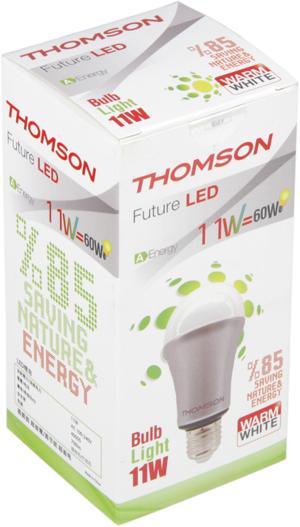

Лампа упакована в коробочку из тонкого картона, внутри которой размещены фиксирующие вставки из гофрированного картона. Дополнительно лампа упакована в пакет из полиэтилена. Гладкая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Thomson RTBL-RE60-WW

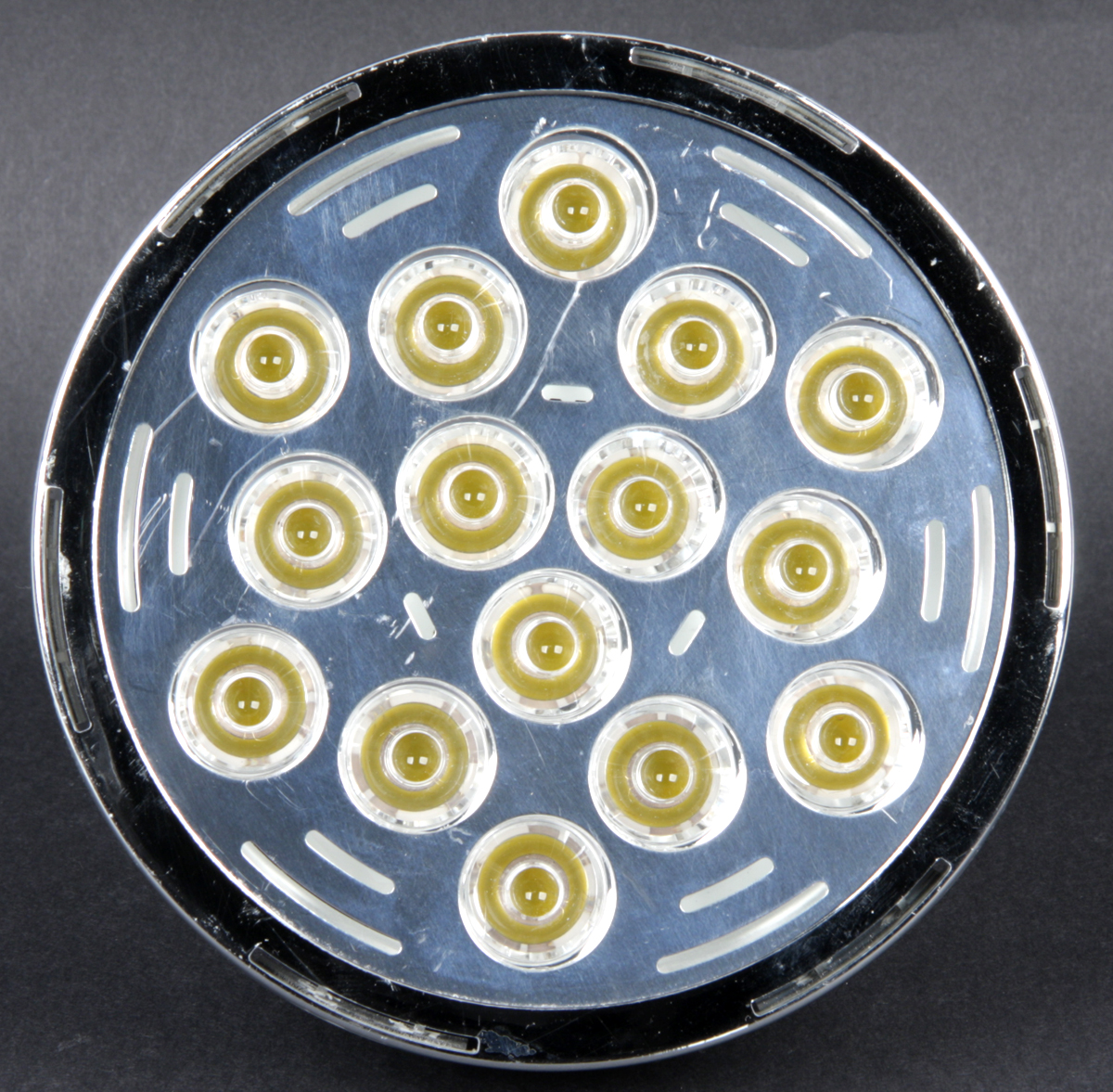

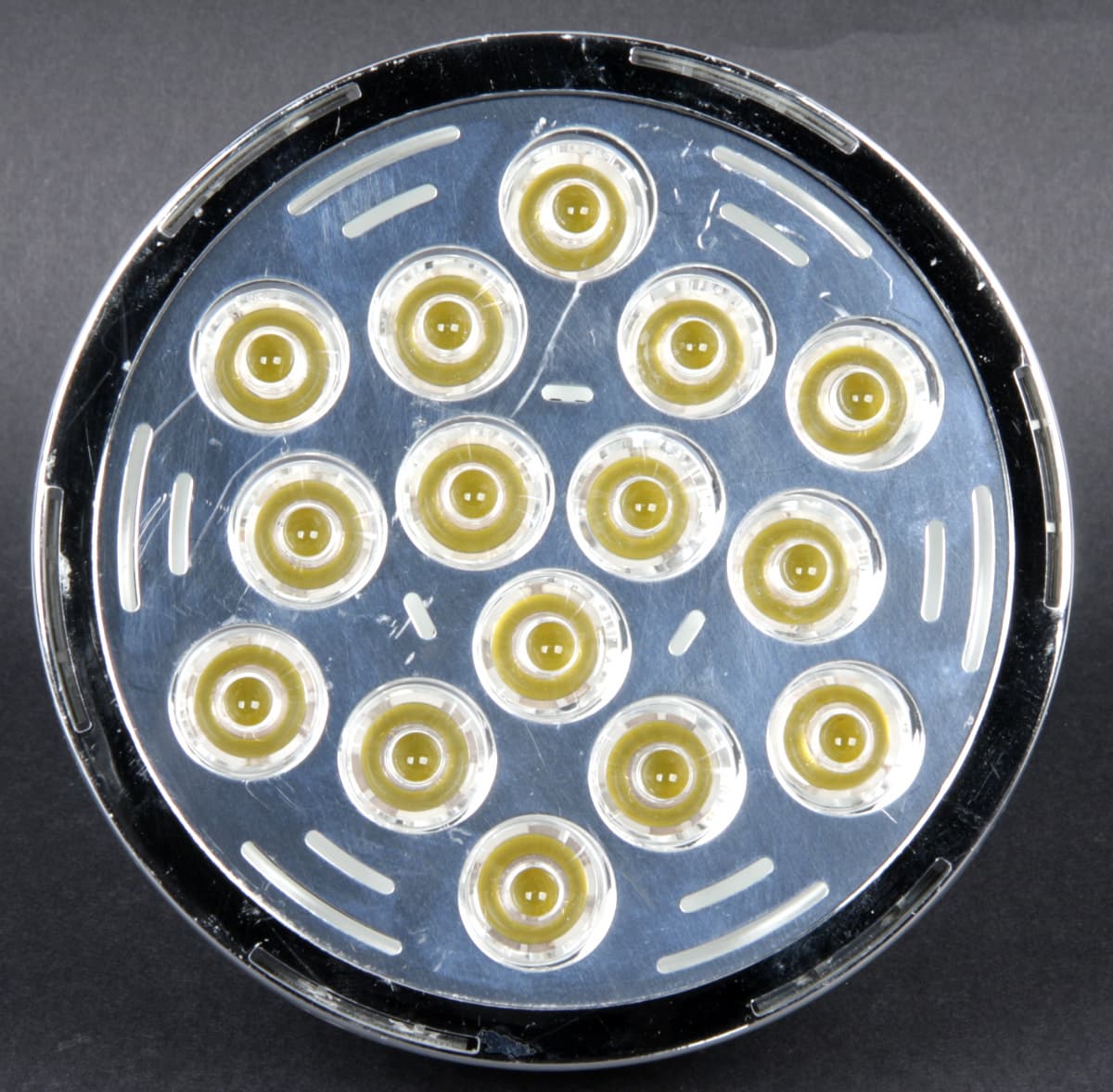

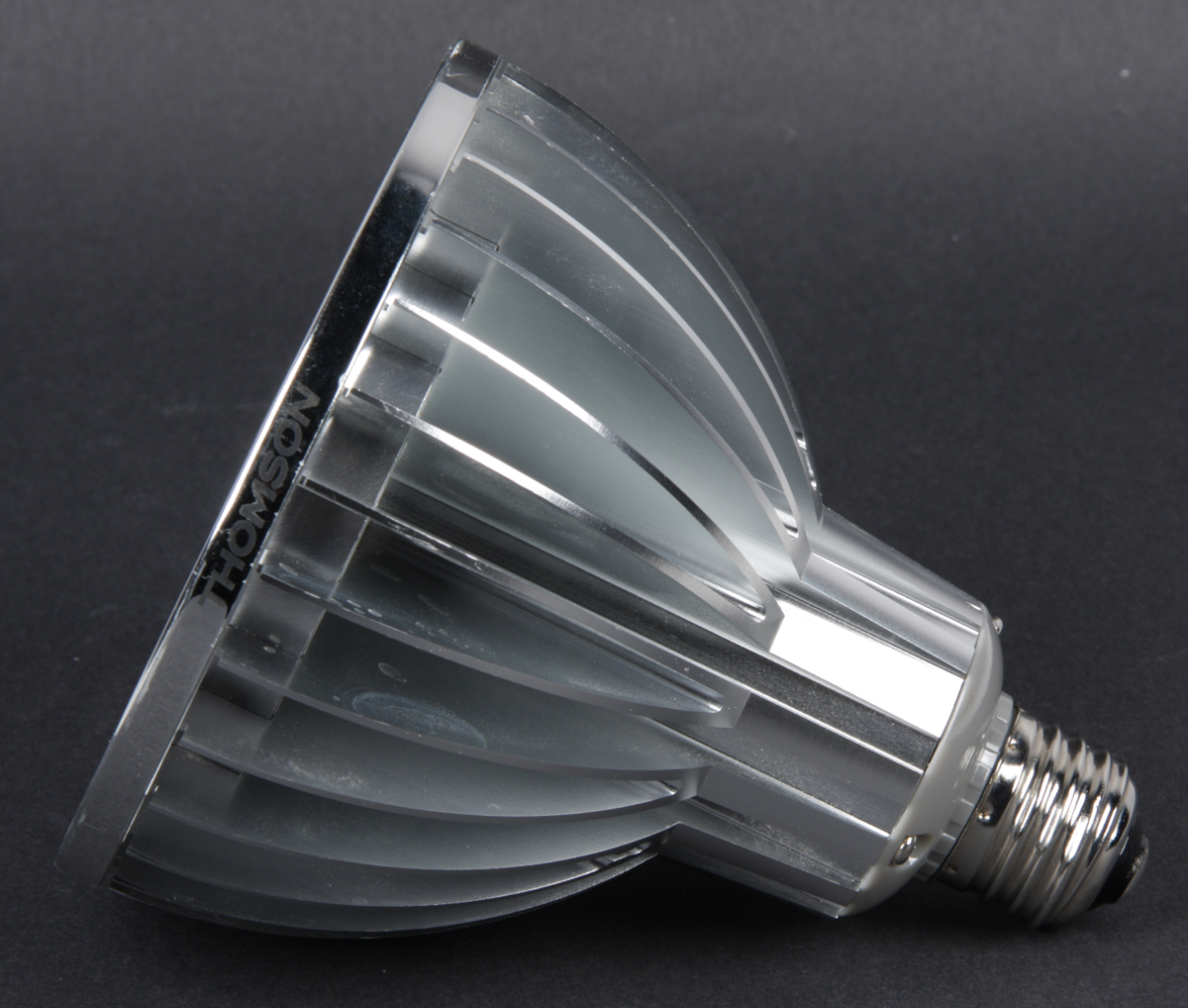

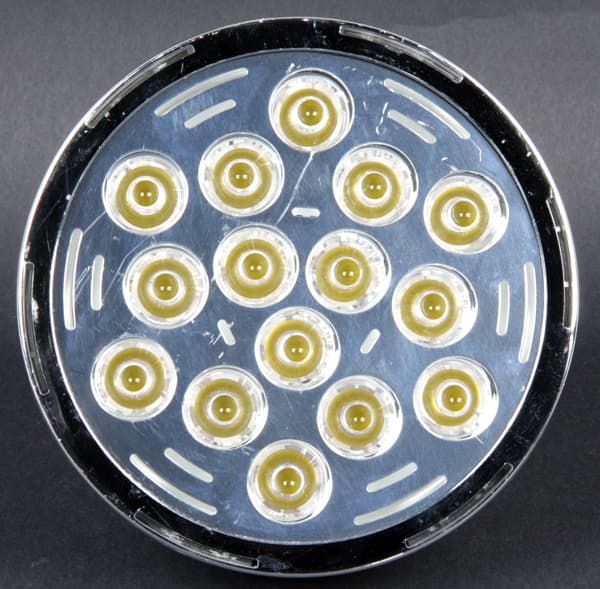

Thomson RTPA-381815E-WW (T18WW)

Thomson RTPA-381815E-WW

Thomson RTPA-381815E-WW

Thomson RTPA-381815E-WW

Лампа упакована в коробочку (см. фотографию) из тонкого картона, внутри которой размещены фиксирующие/защитные вставки вспененного полиэтилена. Дополнительно эта коробочка упакована коробку (ее фотографию мы не приводим) из простого гофрированного картона светло-коричневого цвета с единственной наклейкой. Характеристики лампы приведены на внешних поверхностях упаковки и частично на внешнем ободке в самой широкой части лампы.

Thomson RTPA-381815E-WW

Supra SL-LED-A60-11W/3000/E27 (S)

Supra SL-LED-A60-11W/3000/E27

Supra SL-LED-A60-11W/3000/E27

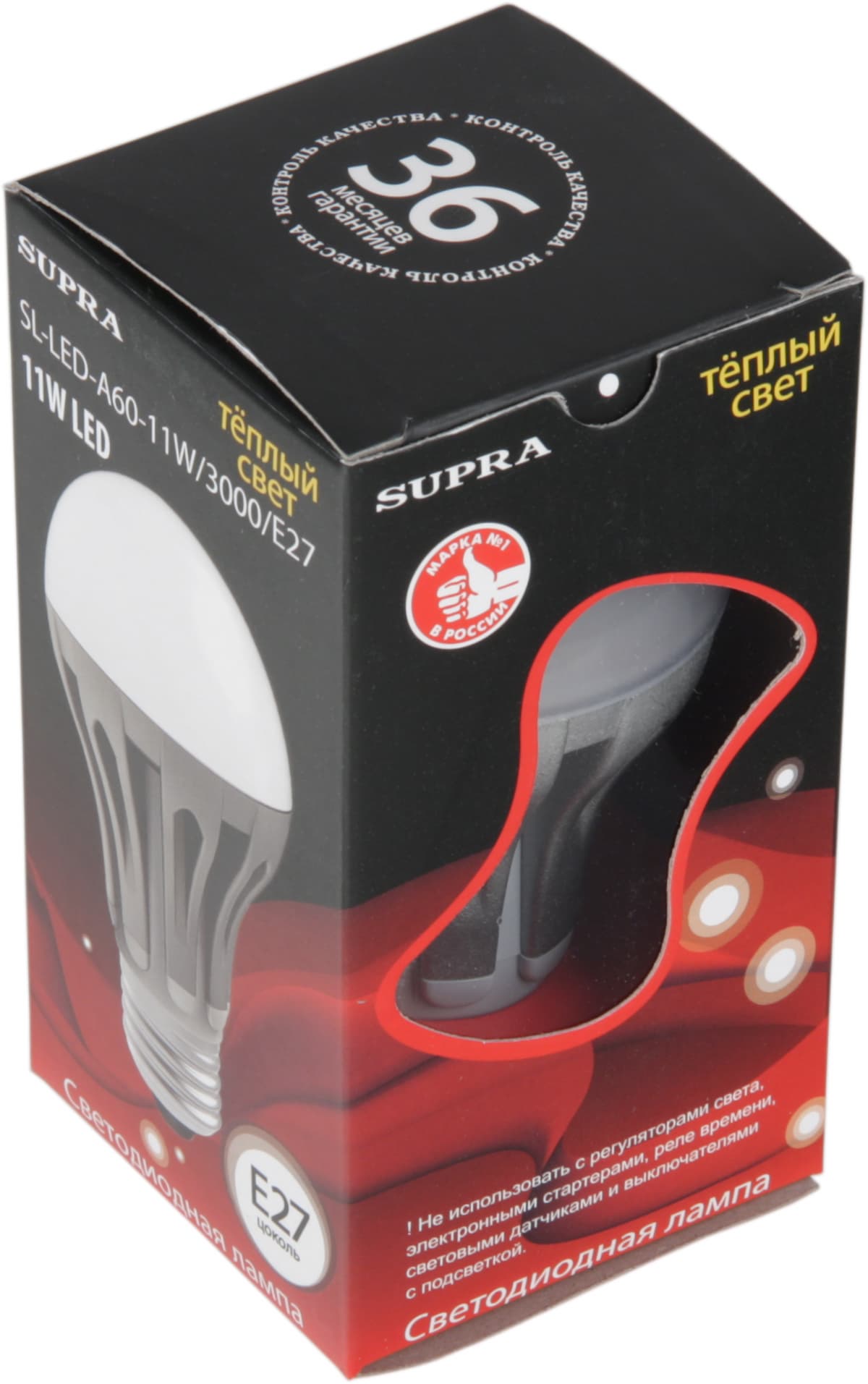

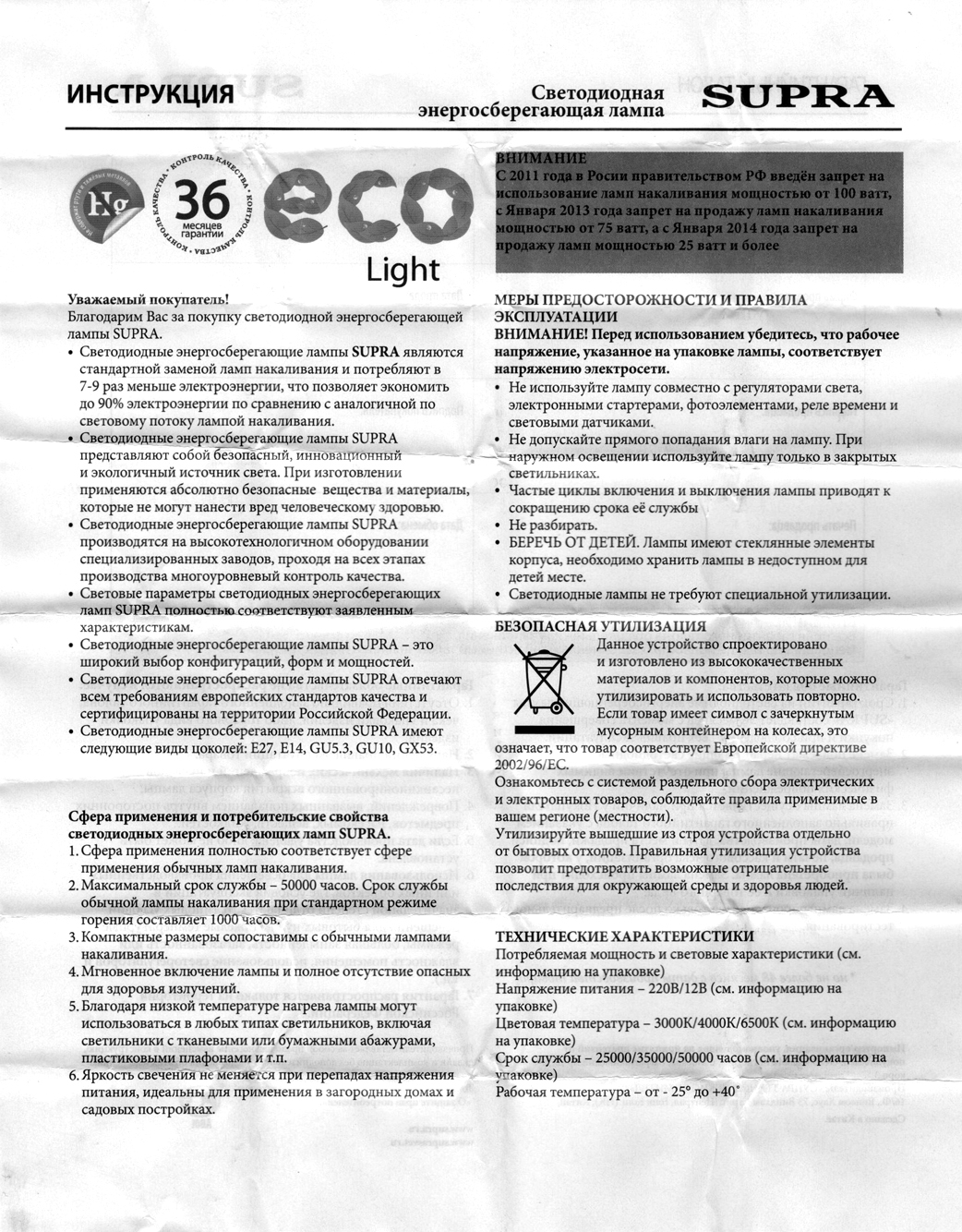

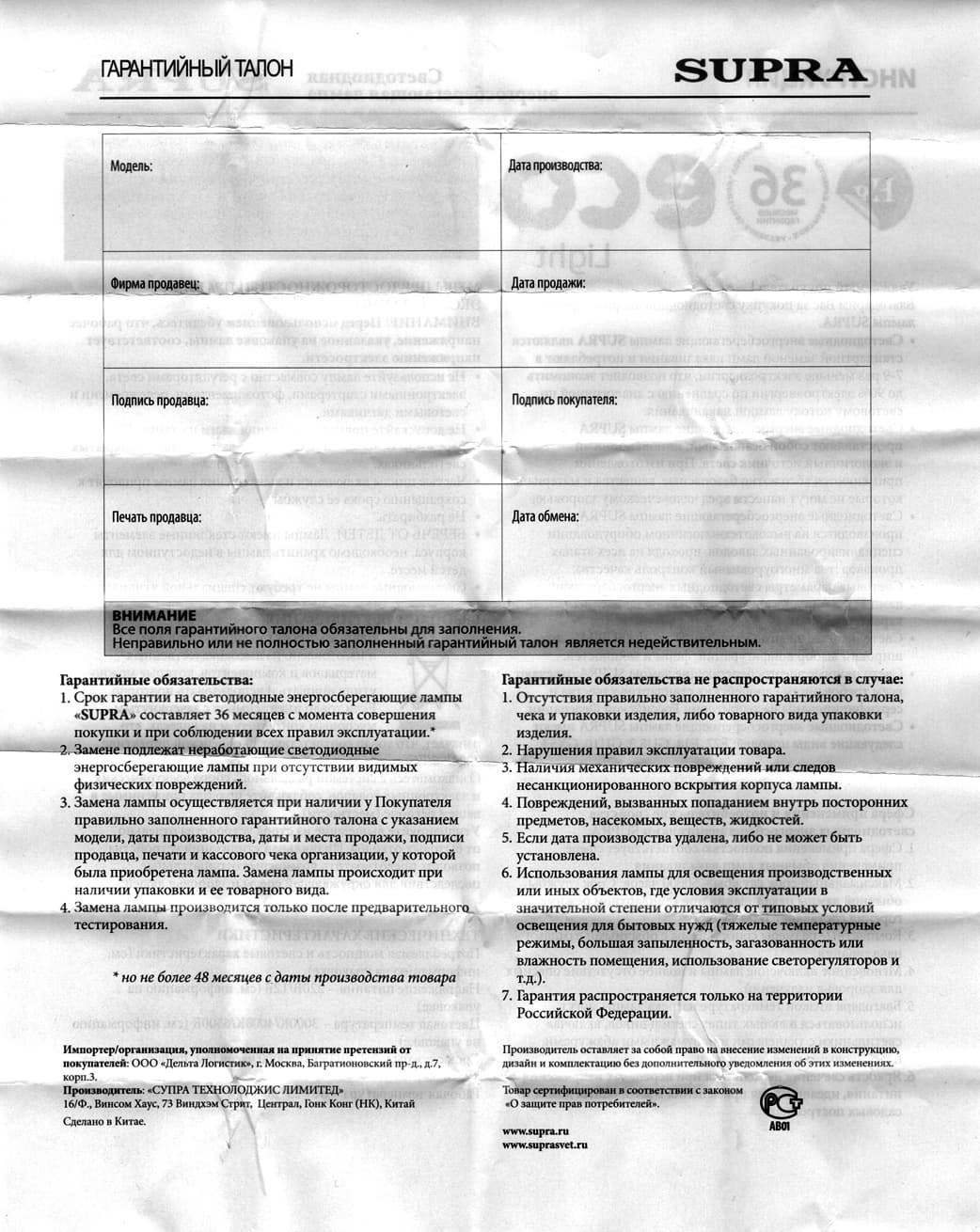

Лампа упакована в коробочку из тонкого, но плотного картона, внутри которой размещены фиксирующие вставки из такого же картона. Коробочка неплохо оформлена и даже имеет прозрачную вставку, через которую видно саму лампу. В местах розничной торговли продавцы могут высвободить спрятанную подвеску и развесить лампы на витрине/стенде. Обратим внимание, что изолятор цоколя имеет фирменный красный цвет, что дополнительно привлекает внимание к продукции этого бренда. Только в коробке с этой лампой мы обнаружили напечатанное руководство (правда универсальное на несколько моделей ламп сразу), являющееся одновременно и гарантийным талоном:

Supra SL-LED-A60-11W/3000/E27Supra SL-LED-A60-11W/3000/E27

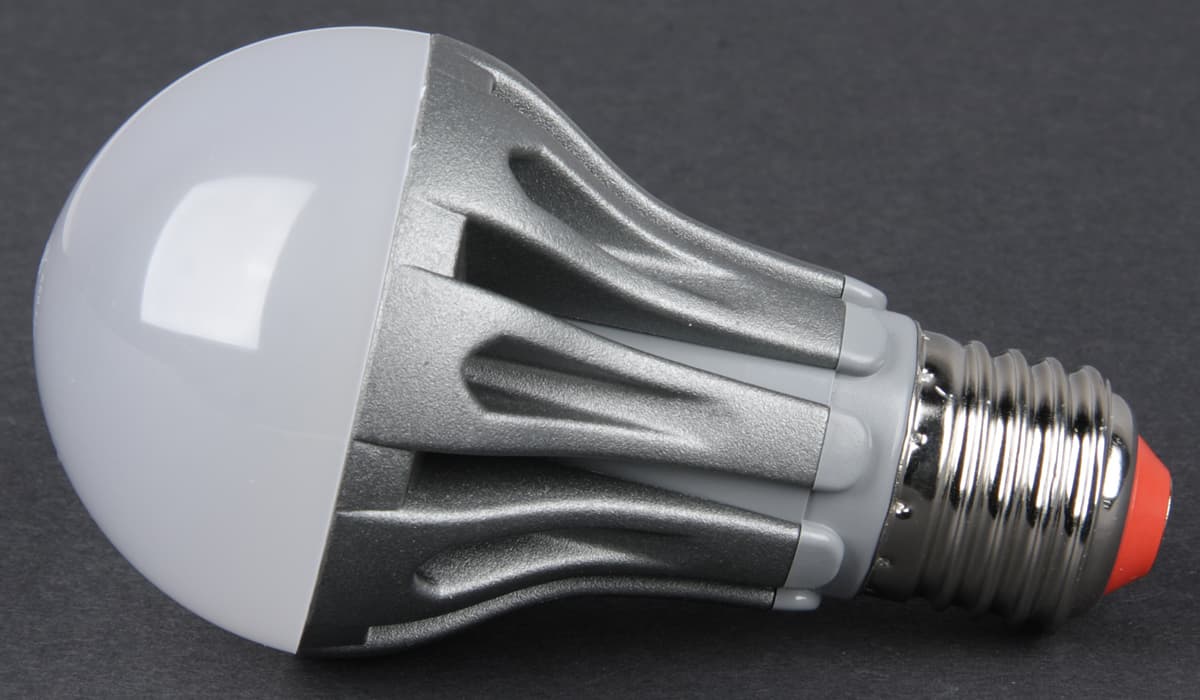

Ребристая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Supra SL-LED-A60-11W/3000/E27

Сайт производителя: www.supra.ru и www.suprasvet.ru.

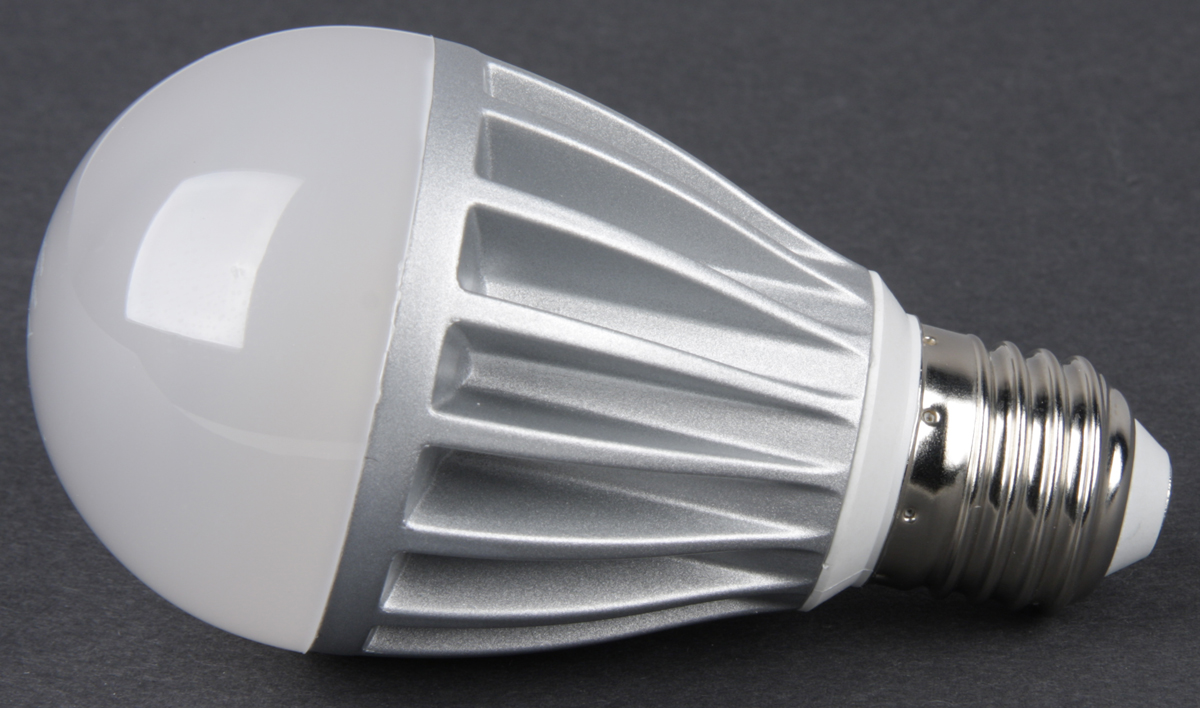

Verbatim #52114 (V10)

Verbatim #52114Verbatim #52114

Verbatim #52114

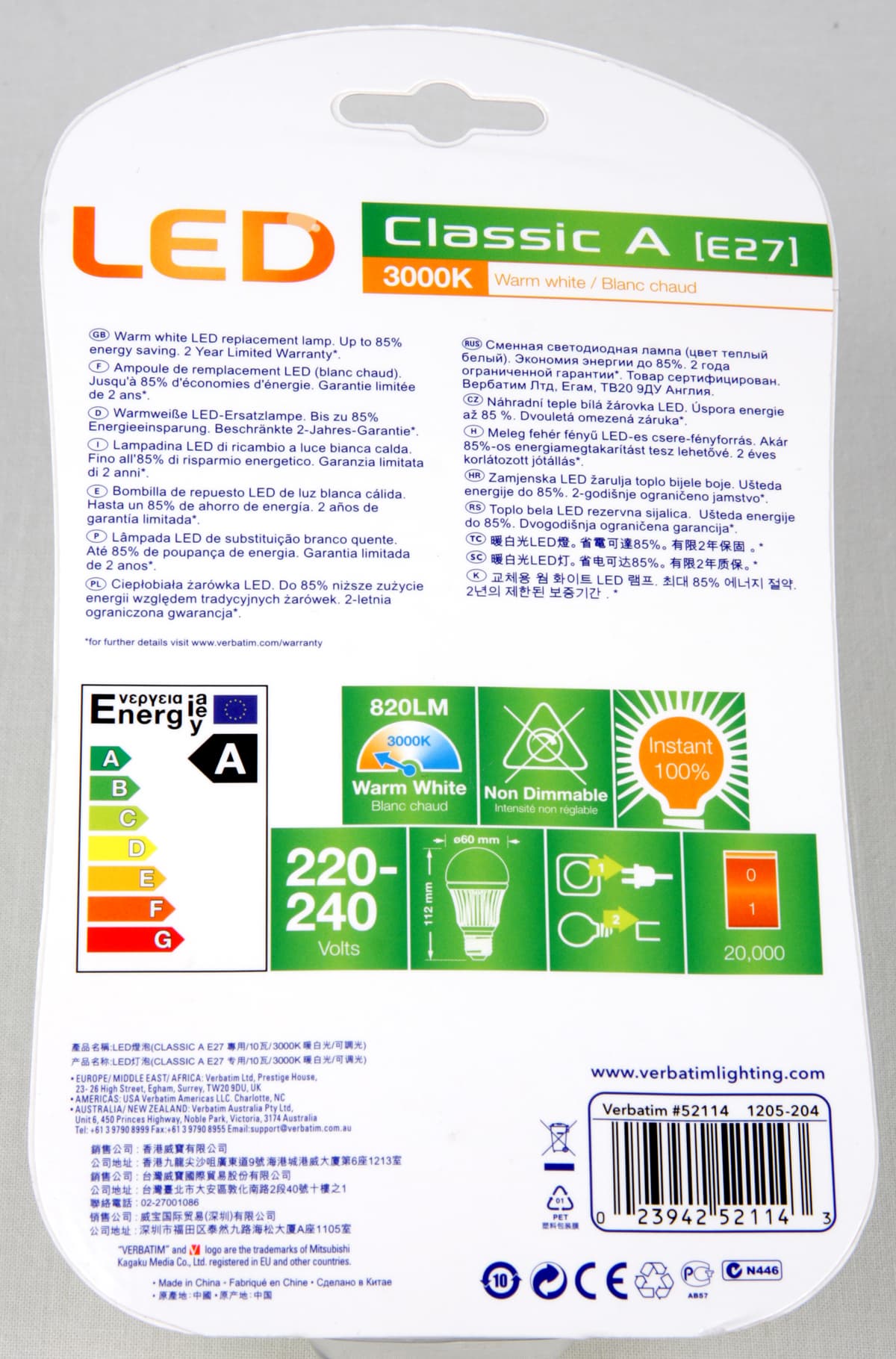

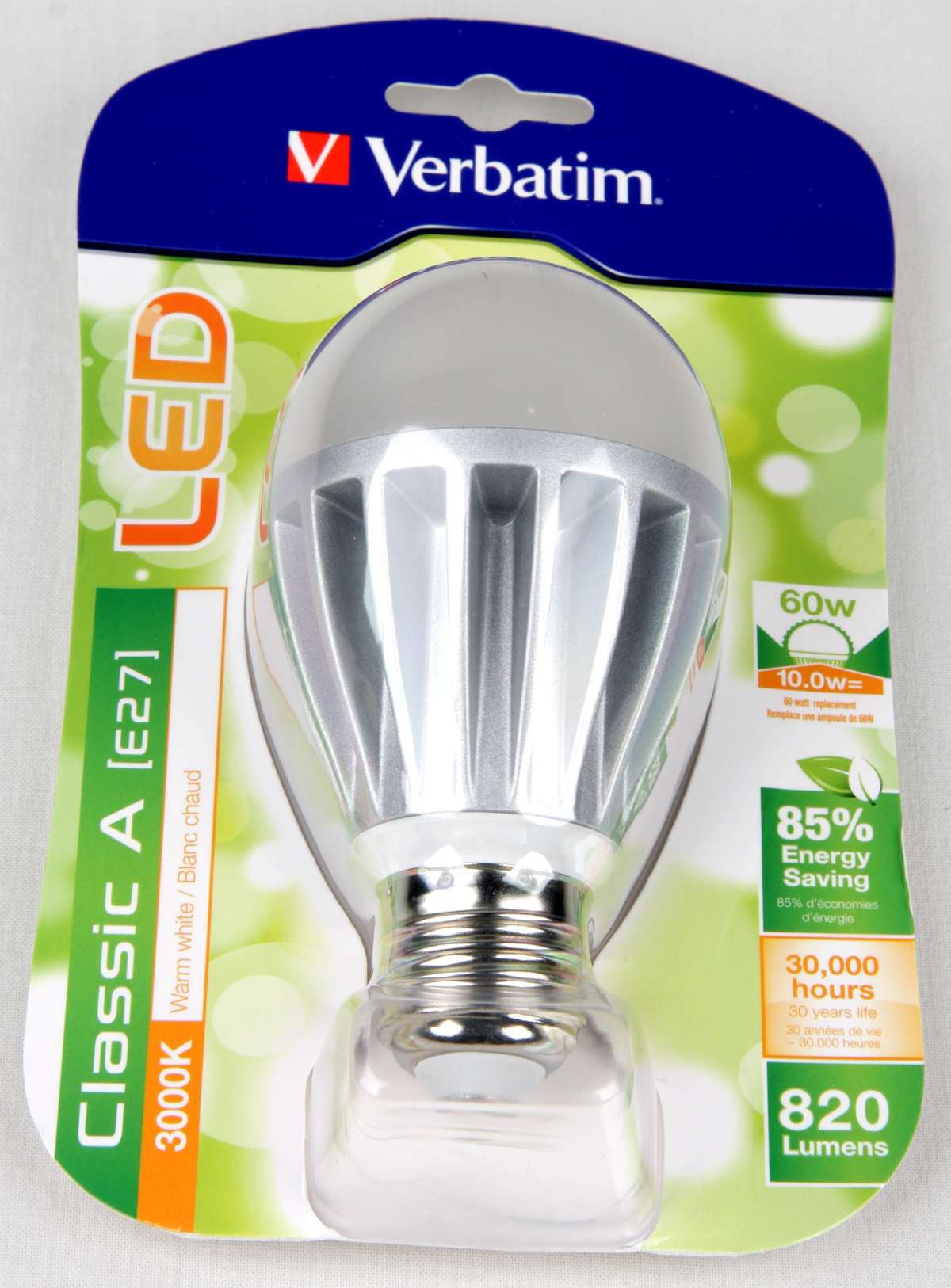

Упаковка лампы представляет собой блистер из жесткого прозрачного пластика в обкладках их тонкого картона. Область цоколя дополнительно защищена прямоугольным вздутием. Упаковка красочная, привлекает к себе внимание и лампу видно всю целиком, но для проверки лампы упаковку придется вскрывать, что не просто сделать без подручных средств, и это действие необратимо для целостности упаковки. Ребристая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Verbatim #52114

Также информация о данном продукте приведена на сайте компании (проще искать по уникальному номеру), откуда можно даже скачать файл с характеристиками. Из паспортных характеристик, не вошедших в основную таблицу, укажем коэффициент мощности ≥90, а в файле можно посмотреть на диаграмму направленности.

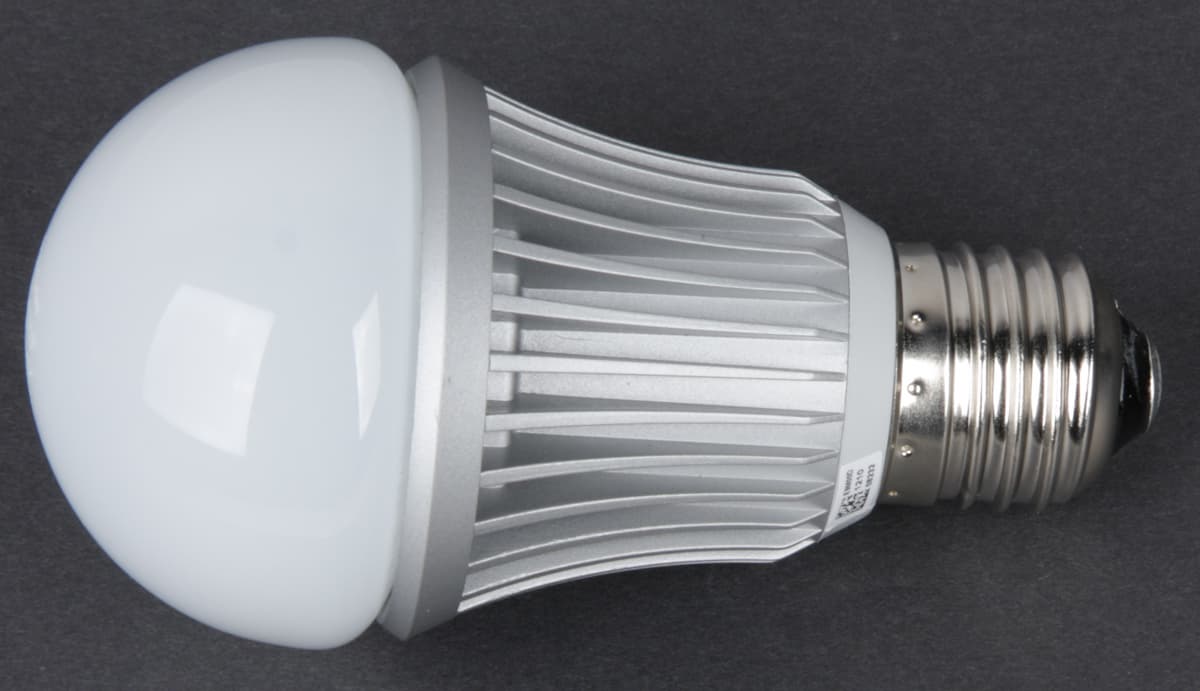

Verbatim #52100 (V9)

Verbatim #52100Verbatim #52100

Verbatim #52100

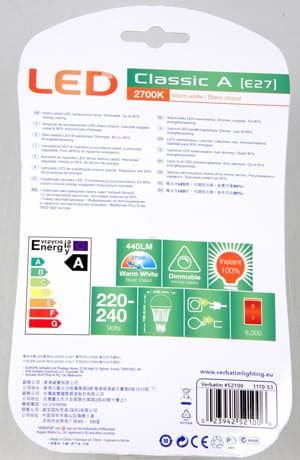

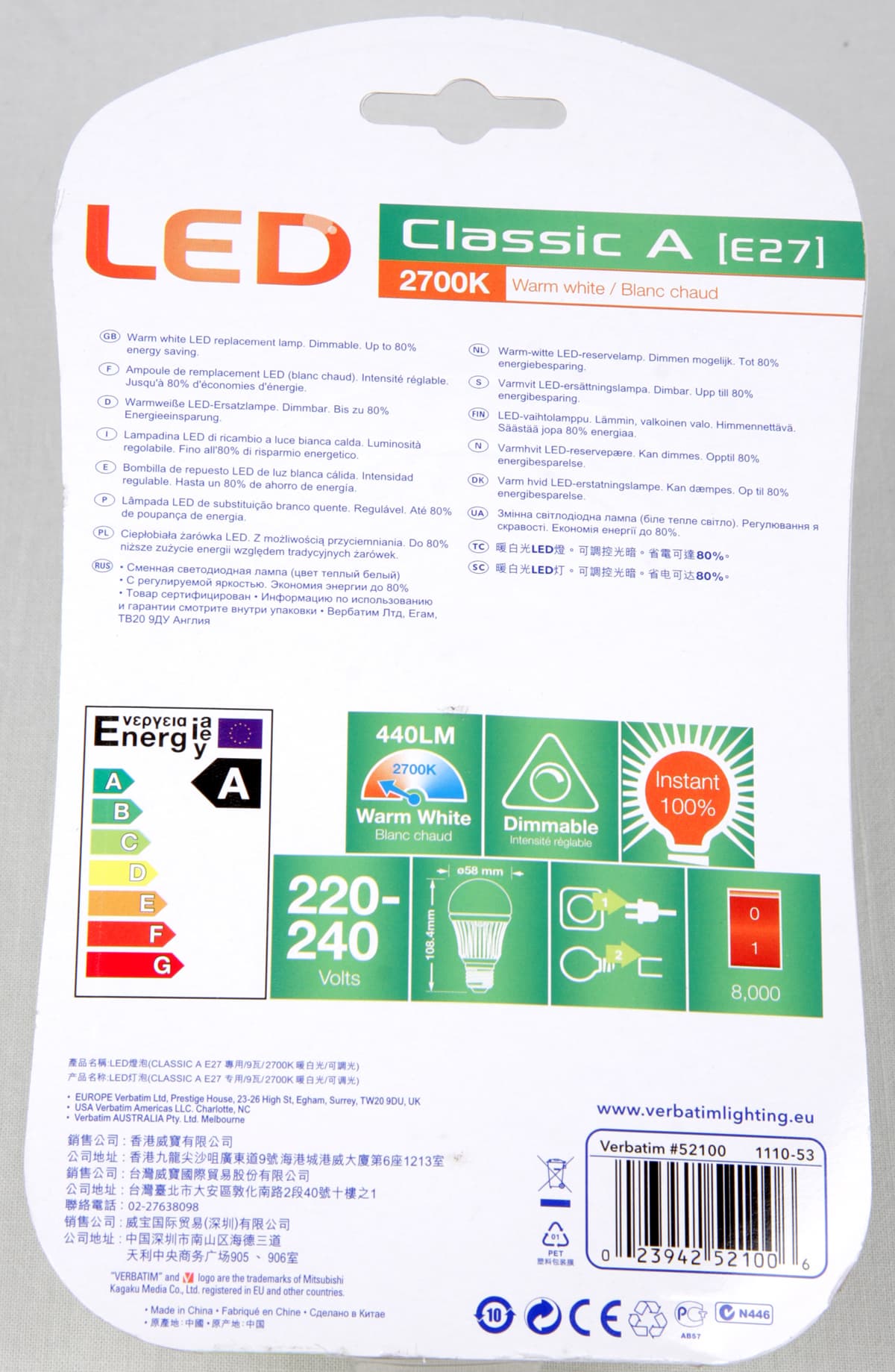

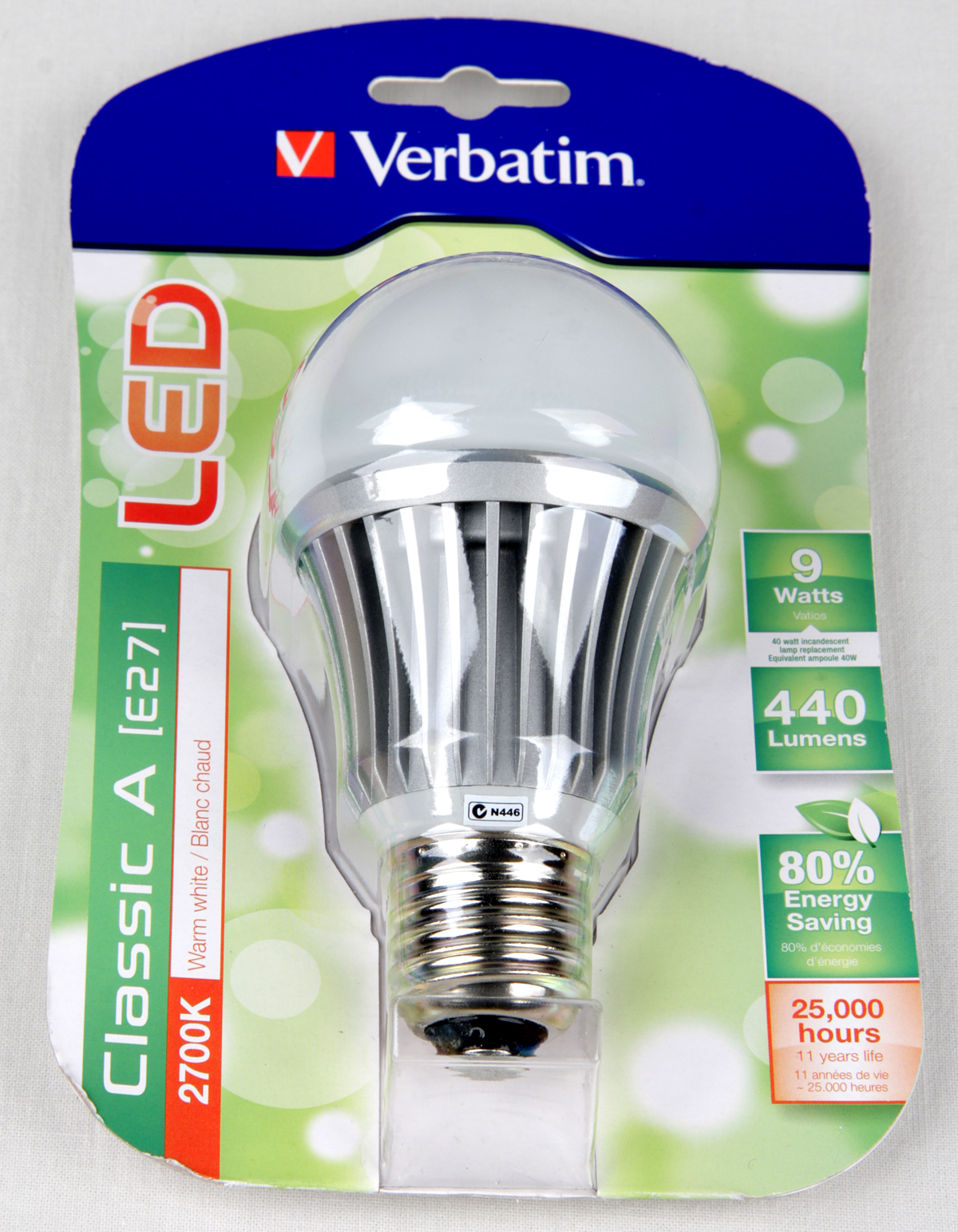

Упаковка лампы — это аналогичный блистер, как и в случае Verbatim #52114. Ребристая средняя часть корпуса выполнена из алюминиевого сплава и исполняет роль радиатора охлаждения. Излучающая часть закрыта светорассеивающим колпаком из матового полупрозрачного пластика. Характеристики лампы приведены на внешних поверхностях упаковки и частично на колбе.

Verbatim #52114

Также информация о данном продукте приведена на сайте компании (проще искать по уникальному номеру), откуда можно скачать файл с характеристиками. Из паспортных характеристик, не вошедших в основную таблицу укажем коэффициент мощности ≥80 и угол рассеяния 180°, а в файле можно посмотреть на диаграмму направленности.

Заметим, что это единственная лампа в нашем тесте, официально совместимая с электронными (тиристорными) регуляторами мощности («диммерами»).

Результаты тестов

Динамические характеристики

Лампа Время старта*, мc
T11CW459
T11WW423
T18WW864
S82
V10343
V9264
* Время достижения 10% яркости от яркости через 10 мин после включения.

Графики старта:

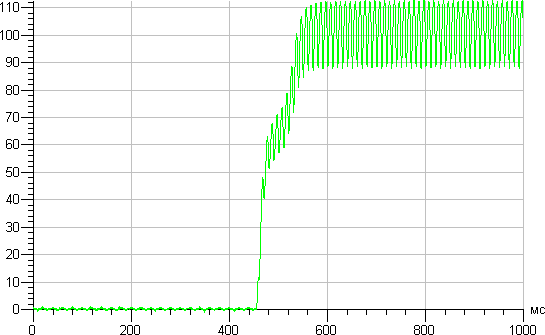

Thomson RTBL-RE60-CW, график старта
Thomson RTBL-RE60-CW (T11CW)

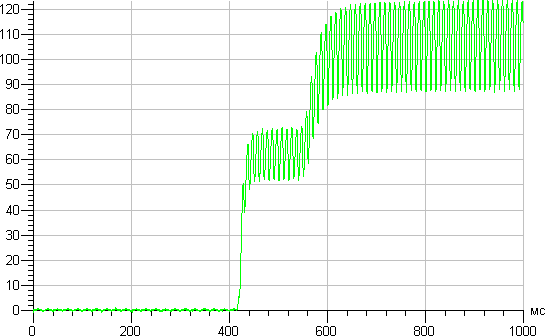

Thomson RTBL-RE60-WW, график старта
Thomson RTBL-RE60-WW (T11WW)

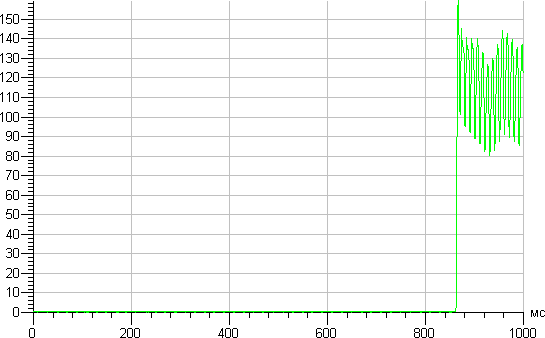

GThomson RTPA-381815E-WW, график старта
Thomson RTPA-381815E-WW (T18WW)

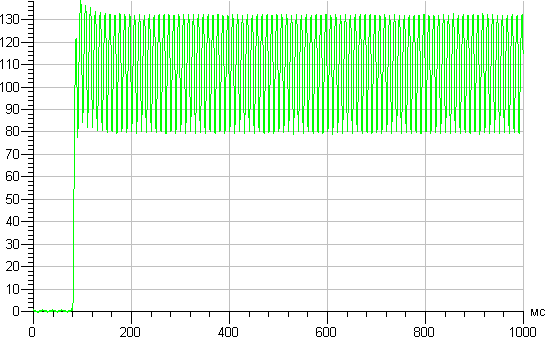

Supra SL-LED-A60-11W/3000/E27, график старта
Supra SL-LED-A60-11W/3000/E27 (S)

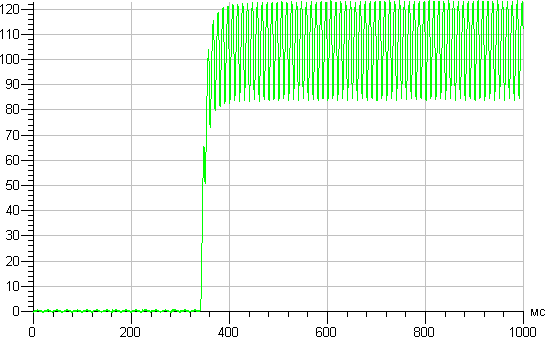

Verbatim #52114, график старта
Verbatim #52114 (V10)

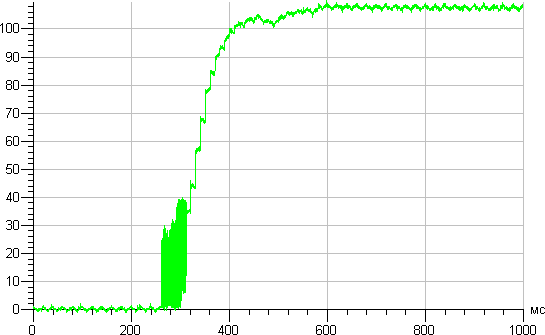

Verbatim #52100, график старта
Verbatim #52100 (V9)

Быстрее всего включается лампочка Supra — фактически мгновенно. От включения лампы Thomson RTPA-381815E-WW до ее зажигания проходит почти секунда, и это несколько раздражает. Оставшиеся четыре лампы включаются с заметной, но терпимой задержкой. Приведенные графики также помогут оценить модуляцию яркости. Она практически отсутствует в случае лампы Verbatim #52100 с продвинутым контроллером. Свет остальных пяти лам имеет модуляцию с частотой 100 Гц с амплитудой от чуть больше 10% (Thomson RTBL-RE60-CW) до примерно 25% (Supra SL-LED-A60-11W/3000/E27). Модуляцию с такой амплитудой невозможно заметить ни глазом, ни размахивая тонким предметом (к примеру, карандашом) в свете лампы, и ее наличие в таком виде никак не может приводить, например, к повышенной утомляемости.

Если определить время выхода на рабочую яркость как время достижения 60% яркости от яркости через 10 мин после включения, то для всех протестированных в этот раз ламп оно фактически равно времени старта, поэтому отдельно параметр «время выхода на рабочую яркость» мы не приводим. Отметим, что на графиках старта и выхода на рабочую яркость вертикальная шкала представляет собой %% от усредненной яркости через 10 мин после включения лампы.

Графики выхода на рабочую яркость:

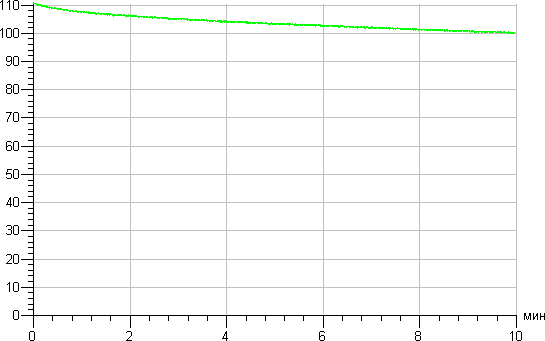

Thomson RTBL-RE60-CW, график выхода на рабочую яркость
Thomson RTBL-RE60-CW (T11CW)

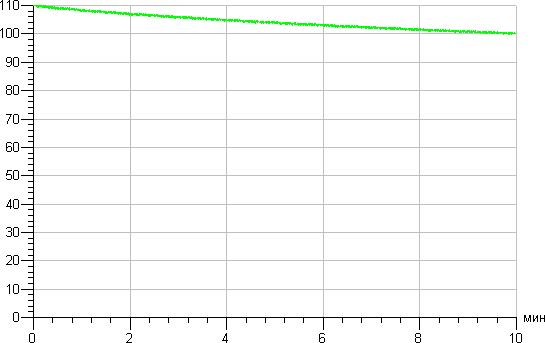

Thomson RTBL-RE60-WW, график выхода на рабочую яркость
Thomson RTBL-RE60-WW (T11WW)

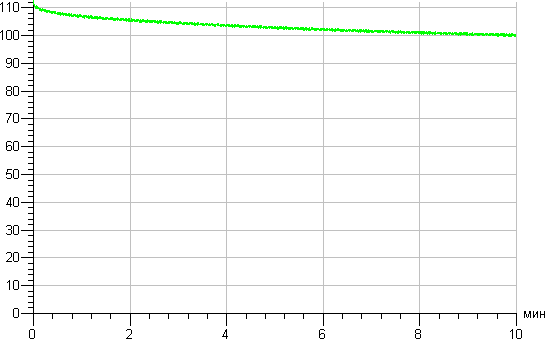

Thomson RTPA-381815E-WW, график выхода на рабочую яркость
Thomson RTPA-381815E-WW (T18WW)

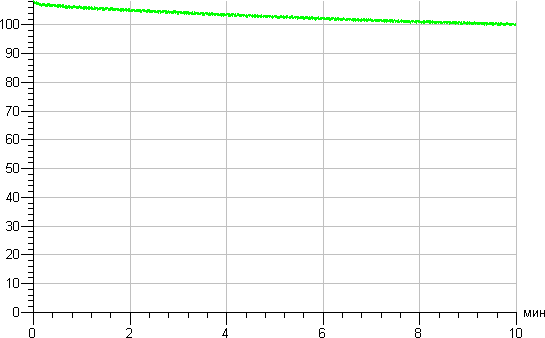

Supra SL-LED-A60-11W/3000/E27, график выхода на рабочую яркость
Supra SL-LED-A60-11W/3000/E27 (S)

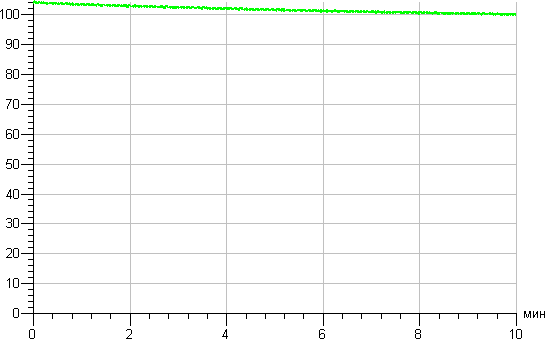

Verbatim #52114, график выхода на рабочую яркость
Verbatim #52114 (V10)

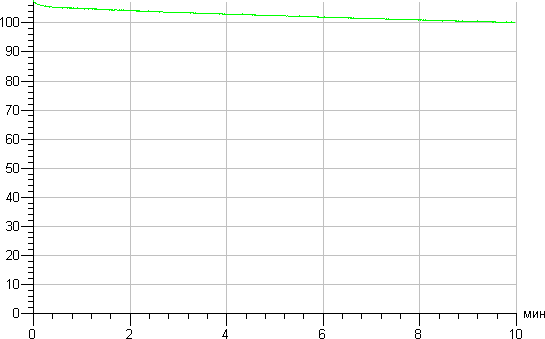

Verbatim #52100, график выхода на рабочую яркость
Verbatim #52100 (V9)

Приведенные выше графики очень похожи — максимум яркости достигается в первые секунды после включения, затем по мере прогрева электронной начинки и светодиодов яркость и эффективность плавно снижаются. Снижение яркости, в общем-то, не прекращается и после 10 минут горения лампы, но замеры рабочих характеристик мы проводили именно через этот интервал времени после включения лампы. Наверное, по разнице между первоначальной яркостью и яркостью через 10 минут можно судить о сбалансированности системы охлаждения и общей эффективности, так как по идее, чем меньше эта разница, тем лучше лампа охлаждается и меньше греется. Если это так, то лидером является лампа Verbatim #52114 — за 10 минут ее яркость снизилась всего на 4%.

Энергетические характеристики

Лампа Потребляемая мощность, Вт Коэффициент мощности
Thomson RTBL-RE60-CW (T11CW)11,20,96
Thomson RTBL-RE60-WW (T11WW)11,10,94
Thomson RTPA-381815E-WW (T18WW)14,50,94
Supra SL-LED-A60-11W/3000/E27 (S)9,20,96
Verbatim #52114 (V10)9,80,96
Verbatim #52100 (V9)8,30,97

Потребляемая мощность для четырех ламп более-менее соответствует паспортным характеристикам, но для ламп Thomson RTPA-381815E-WW и Supra мощность оказалась существенно ниже заявленной. Коэффициент мощности всех ламп больше 0,9, что является хорошим показателем, — для подобных ламп проводку не нужно проектировать с большим запасом относительно суммарной указанной мощности.

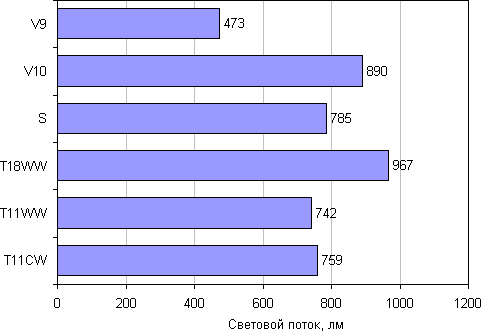

Световой поток

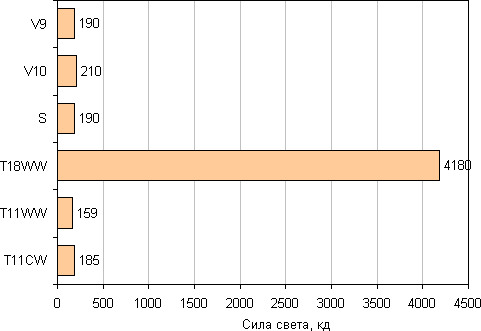

Сила света

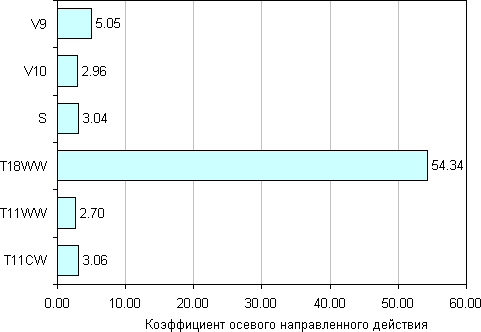

Коэффициент осевого направленного действия

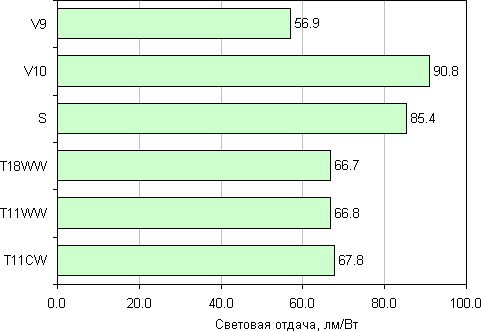

Световая отдача

Световой поток ожидаемо оказался выше всего у лампы Thomson RTPA-381815E-WW, но у лампы Verbatim #52114 (V10) с номинальной мощностью в 10 Вт световой поток оказался не сильно ниже и выше, чем у всех ламп с заявленными 11 Вт. В итоге данный факт обеспечил лидерство лампы Verbatim #52114 (V10) по световой отдачи — это самая эффективная лампа в данном тесте. С небольшим отрывом от нее идет лампа Supra SL-LED-A60-11W/3000/E27 (S), три лампы Thomson имеют примерно одинаковую эффективность, которая существенно ниже, чем у двух лидеров, и аутсайдером стала лампа Verbatim #52100 (V9), возможно, ее контроллер, несмотря на свою функциональность в плане совместимости с «диммерами», не может поддерживать нужный режим питания светодиодов (или для компенсации дорогого контроллера в нее установили дешевые малоэффективные светодиоды).

Ярче всего в осевом направлении светит лампа Thomson RTPA-381815E-WW, фактически являющаяся настоящим прожектором. Впрочем, ее форм-фактор как раз соответствует направленным лампам накаливания с отражателями из напыленного алюминия. Оставшиеся четыре лампы далеко не так сильно светят вперед, но все же и они заметно отличаются от абстрактного точечного источника света.

Колориметрические характеристики

Лампа Цветовая температура, К ΔE Индекс цветопередачи, Ra
Thomson RTBL-RE60-CW (T11CW) 4807 0,5 81
Thomson RTBL-RE60-WW (T11WW) 3026 8,1 83
Thomson RTPA-381815E-WW (T18WW) 3421 1,0 64
Supra SL-LED-A60-11W/3000/E27 (S) 3017 2,8 75
Verbatim #52114 (V10) 2950 0,4 81
Verbatim #52100 (V9) 2754 1,5 83

Спектры:

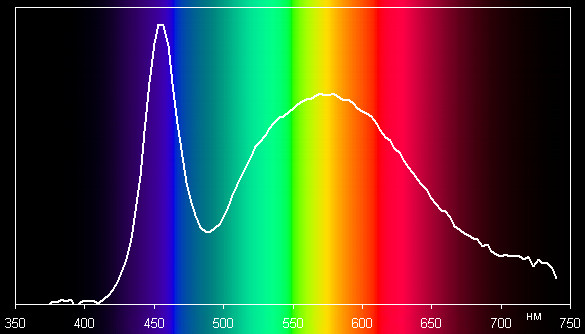

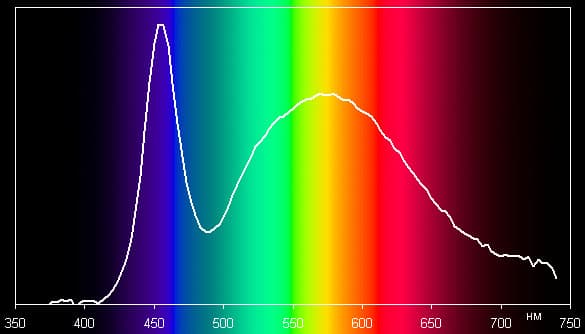

Thomson RTBL-RE60-CW, спектр
Thomson RTBL-RE60-CW (T11CW)

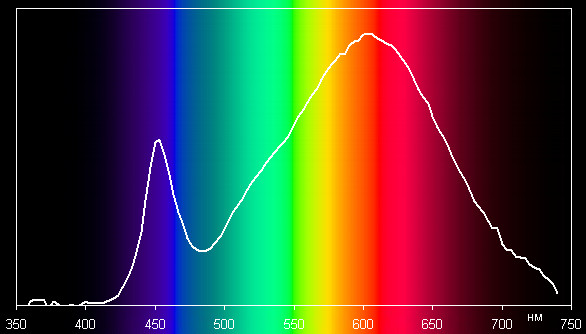

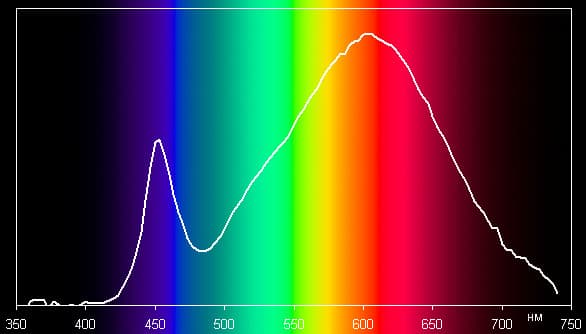

Thomson RTBL-RE60-WW, спектр
Thomson RTBL-RE60-WW (T11WW)

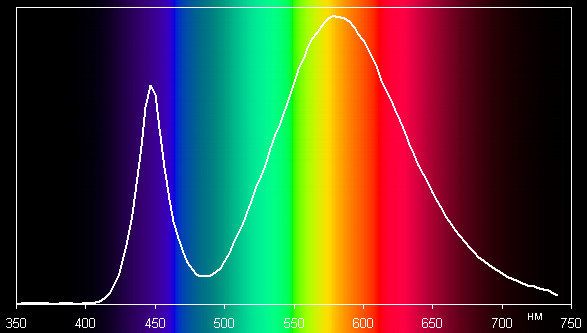

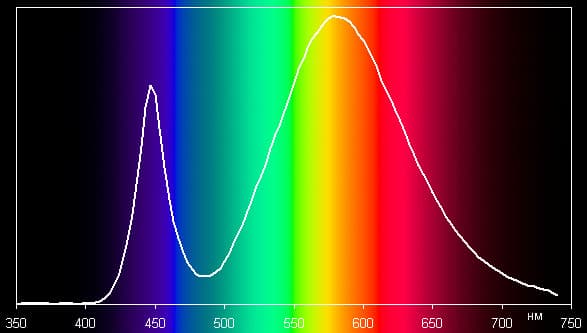

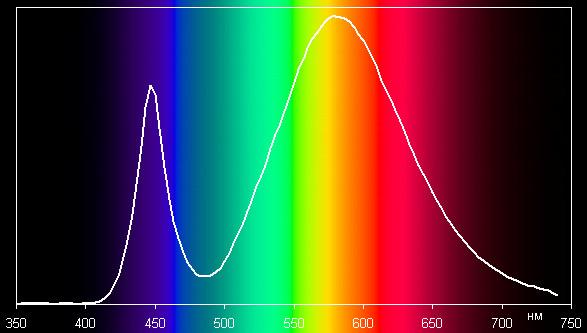

Thomson RTPA-381815E-WW, спектр
Thomson RTPA-381815E-WW (T18WW)

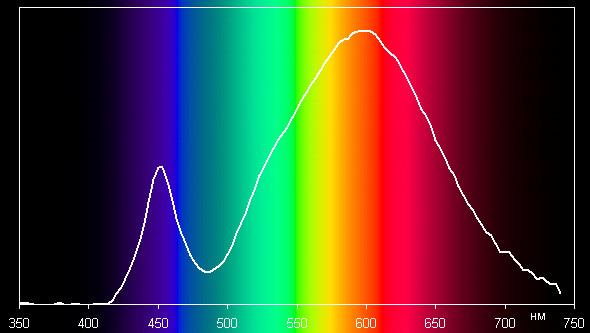

Supra SL-LED-A60-11W/3000/E27, спектр
Supra SL-LED-A60-11W/3000/E27 (S)

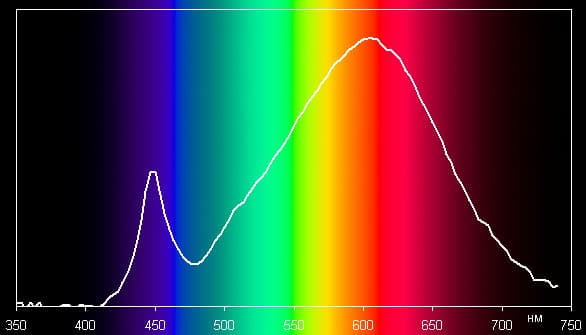

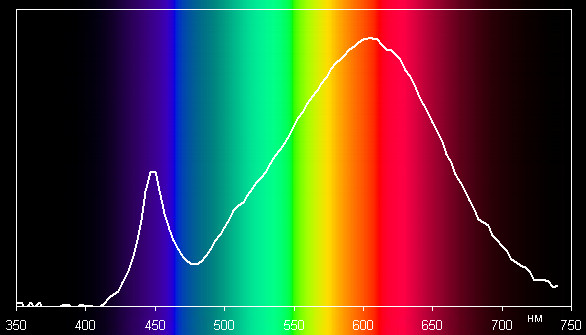

Verbatim #52114, спектр
Verbatim #52114 (V10)

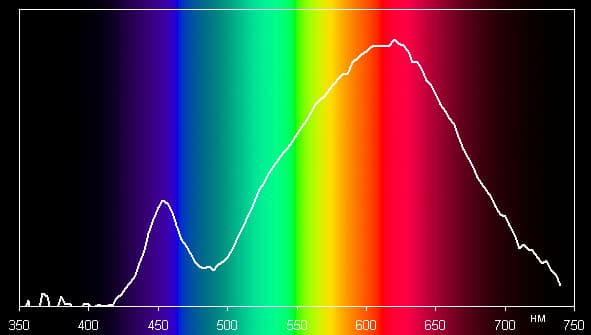

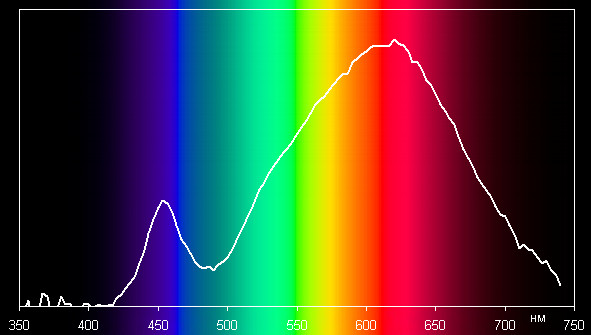

Verbatim #52100, спектр
Verbatim #52100 (V9)

Спектры в виде текстовой таблицы.

Цветовая температура оказалась близка к заявленным значениям и отклонение от спектра абсолютно черного тела (параметр ΔE) даже в худшем случае меньше 10, поэтому свет всех протестированных ламп по цветовому балансу близок к естественному свету. Минимальное значение индекса цветопередачи у лампы Thomson RTPA-381815E-WW видимо обусловлен тем, что в ее спектре синяя компонента имеет высокую интенсивность и хорошо отделена от зелено-красной области спектра. То есть в свете это лампы истинно фиолетовые оттенки будут выглядеть слишком яркими, а истинно сине-зеленые — слишком темными. Меньше проблем с цветами освещаемых предметов будет в случае лампы Supra SL-LED-A60-11W/3000/E27, а у оставшихся четырех индекс цветопередачи выше 80, поэтому эти лампы по идее можно использовать в тех случаях, когда большое значение имеет то, как выглядят цвета вещей под светом этих ламп.

Выводы

Если сравнивать полученные характеристики участвовавших в данном тесте ламп, с характеристиками светодиодных ламп из предыдущего теста, то нельзя не заметить явный прогресс: самая низкая эффективность лампы Verbatim #52100 все равно оказалась выше, чем самая высокая эффективность светодиодной лампы из предыдущего теста.

Первое место в данном тесте мы присудим лампе Verbatim #52114, как самой эффективной, второе место заняла Supra SL-LED-A60-11W/3000/E27, так как она имеет высокую эффективность и привлекательную упаковку. Третье место мы решили не присуждать, так как в случае оставшихся четырех ламп их потребительская ценность будет определяться специфическими требованиями и свойствами. Например, лампе Verbatim #52100 можно отдать предпочтение, если обязательно требуется совместимость с электронными (тиристорными) регуляторами мощности («диммерами»). Thomson RTPA-381815E-WW выгодно использовать в том случае, если требуется создать высокую освещенность в локальной области. В случае ламп Thomson RTBL-RE60-CW и Thomson RTBL-RE60-WW, возможно, именно их цена и доступность будут иметь решающее значение.

В заключение мы приводим таблицу для расчета итоговой стоимости единицы световой энергии. Чем она ниже, тем выгоднее в конечном итоге окажется лампа.

Стоимость лампы, руб. Срок службы, ч Мощность, Вт Стоимость кВт·ч, руб. Световой поток, лм Стоимость клм·ч, коп.
Стоимость владения лампы складывается из собственно ее стоимости и затрат на электроэнергию, потребляемую в течение срока ее службы. Световая энергия, которую производит лампа, равна ее световому потоку, умноженному на время работы, то есть на срок службы. Поделив стоимость владения лампы на световую энергию, мы получим величину, показывающую, сколько стоит единица световой энергии. Эту стоимость удобнее выражать в копейках за тысячу люменов за один час.

Приложение. Разборки.

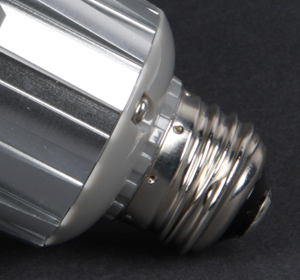

На тестирование нам по ошибке привезли две одинаковые лампы Thomson RTPA-381815E-WW, при этом у второй, видимо в результате неаккуратного обращения, оказался сильно деформирован цоколь.

Thomson RTPA-381815E-WW

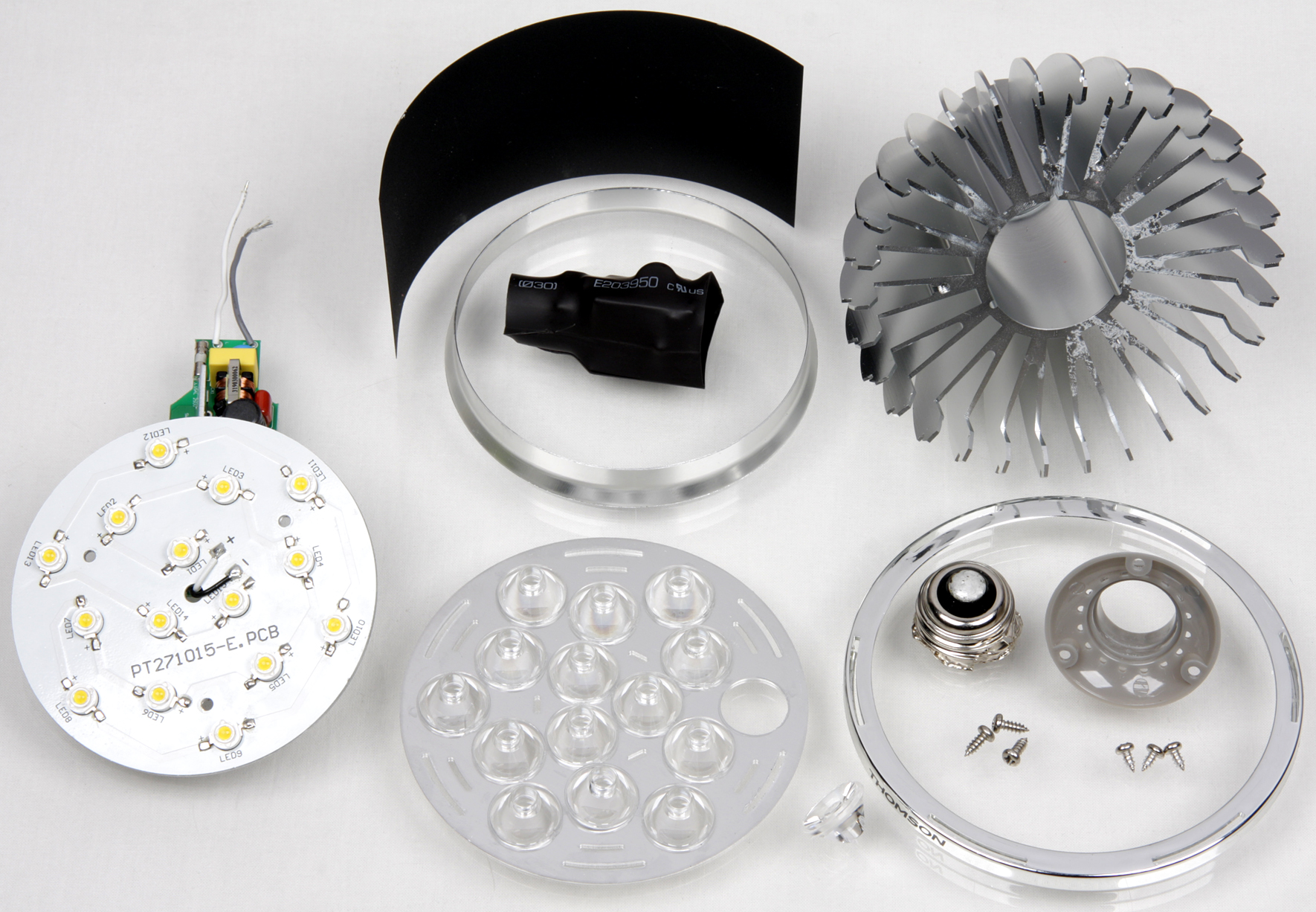

Нет худа без добра, так как у нас появился повод посмотреть, что же находится внутри. Разобрать эту лампу оказалось несложно — достаточно открутить три самореза в цокольной крышке, расковырять сам цоколь и отпаять от него центральный провод, снять ободок в широкой части и пластину с рассеивателями, открутить три самореза, крепящих алюминиевую пластину со светодиодами к радиатору, и срезать кожух из термоусадочной трубки вокруг платы преобразователя. В итоге мы получили этот набор деталей:

Thomson RTPA-381815E-WW

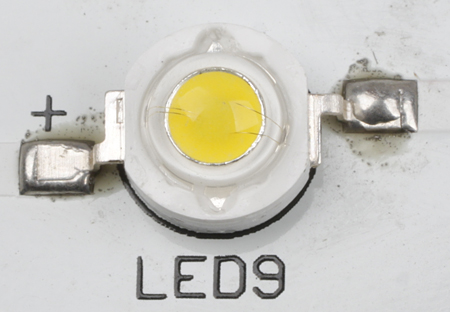

На алюминиевой подложке, со слоем изолятора, разумеется, расположены 15 сверхъярких СИДов поверхностного монтажа, соединенных последовательно. Предполагая рабочее напряжение каждого светодиода порядка 3,2 В, получаем 48 В на выходе преобразователя. Зная реальную потребляемую мощность такой лампы (порядка 15 Вт) и обоснованно предполагая высокий КПД преобразователя, можно прийти к выводу, что используются светодиоды номинальной мощностью 1 Вт.

Thomson RTPA-381815E-WW

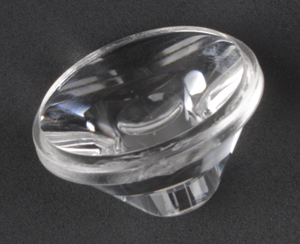

Похожие на примененные в этой лампе светодиоды имеют угол рассеяния порядка 120°, а чтобы его сузить, используются линзы из прозрачного пластика (видимо, из полиметилметакрилата).

Thomson RTPA-381815E-WW

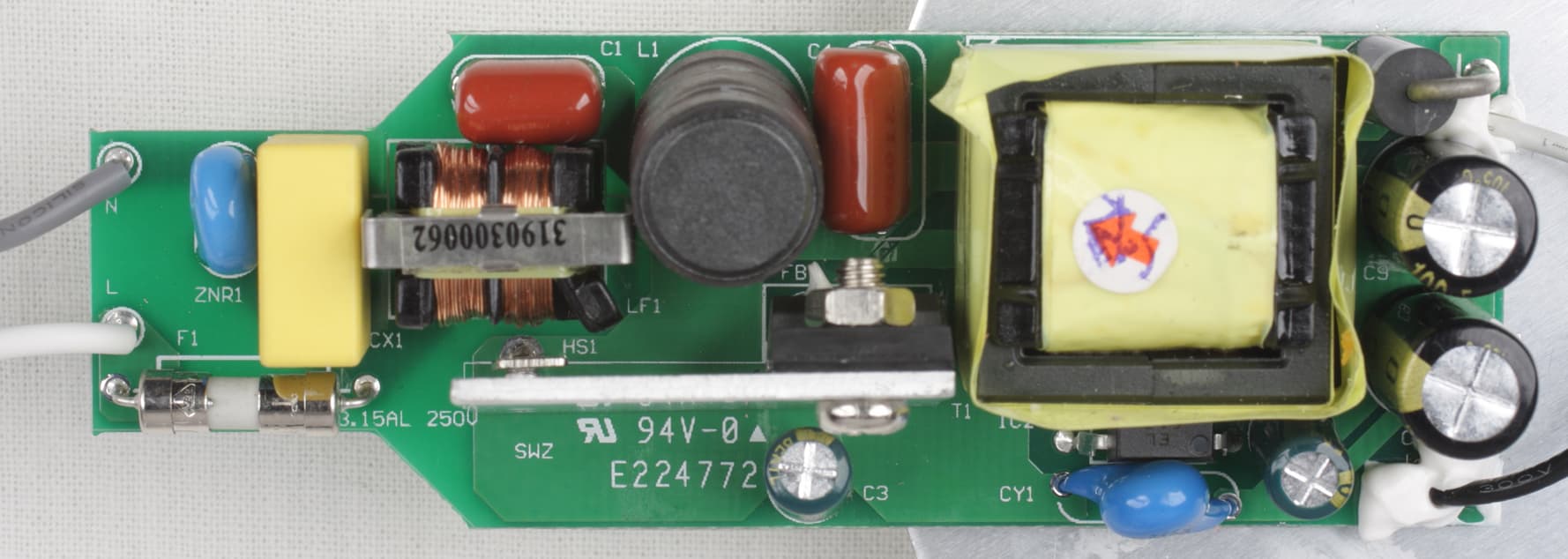

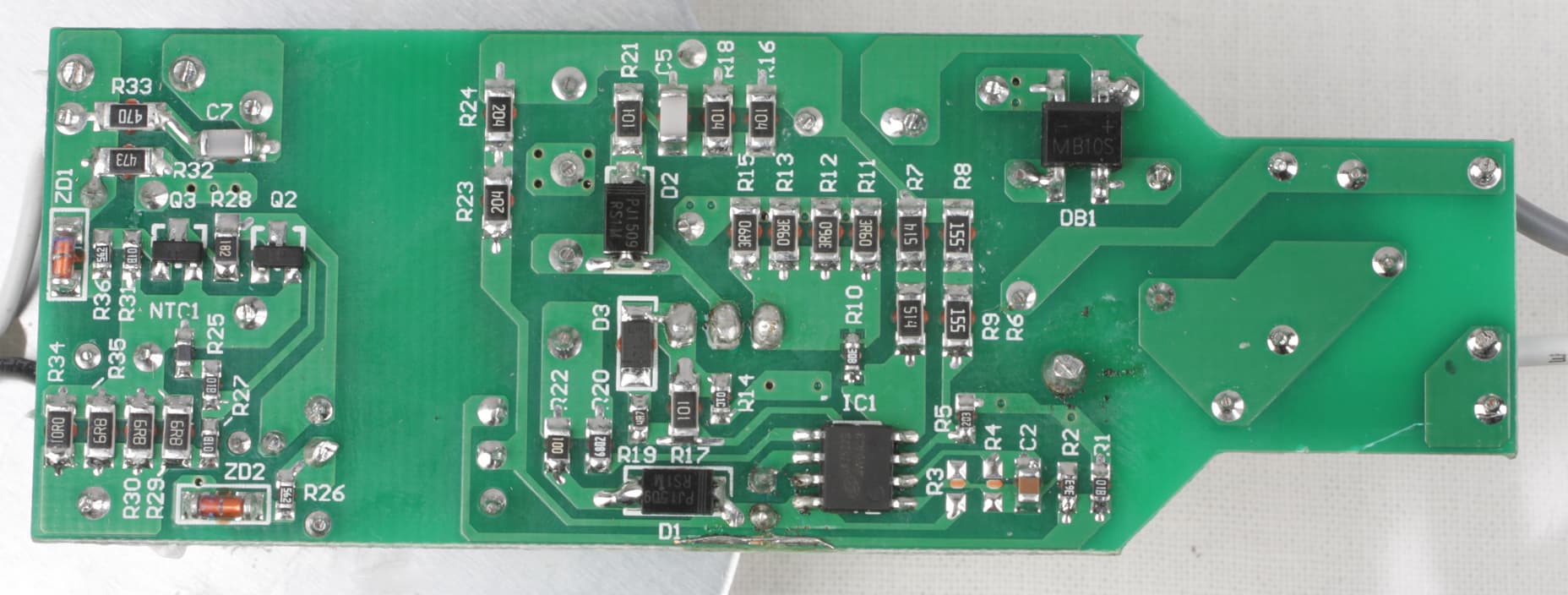

Преобразователь, разумеется, импульсный, и в данном случае — с изолированной вторичной цепью. Монтаж довольно аккуратный, хотя одна дорожка восстановлена вручную.

Thomson RTPA-381815E-WW

Thomson RTPA-381815E-WW

Удар, повредивший цоколь, явно не прошел бесследно — корпус дросселя в первичной цепи поврежден, стойка радиатора отвалилась от него, и винт, прижимающий радиатор к силовому транзистору, ослаблен. Вряд ли лампа с такими повреждениями проработала бы обещанные 40 тыс. часов. На комплектующих не особо экономили: есть и предохранитель, и варистор (поэтому «сгоревшую» после скачка напряжения лампу имеет смыл попробовать отремонтировать — может, все обойдется заменой этих двух деталей), дроссель и фильтрующий конденсатор в первичной цепи, применена обратная связь от вторичной цепи (видимо, по току). Отметим, что в первичной цепи нет накопительного конденсатора, но в данном случае это только плюс, так как выход из строя (часто со спецэффектами) емкого электролитического конденсатора первичной цепи является одной из самых распространенных причин преждевременно гибели импульсных преобразователей. Но во вторичной цепи нагруженные конденсаторы все же есть — два по 100 мкФ (63 В максимального напряжения и 105 °С рабочей температуры). Это навело нас на мысль оценить время службы лампы, измерив температуру при работе около этих конденсаторов. Для чего рядом с ними мы закрепили термодатчик, провода от которого вывели через отверстие в цокольной крышке.

Thomson RTPA-381815E-WW

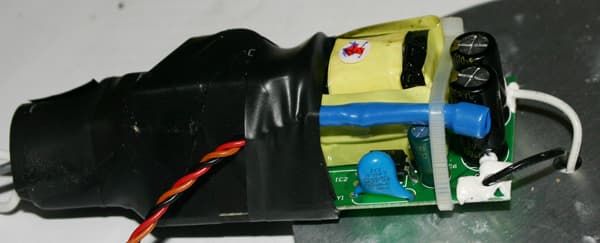

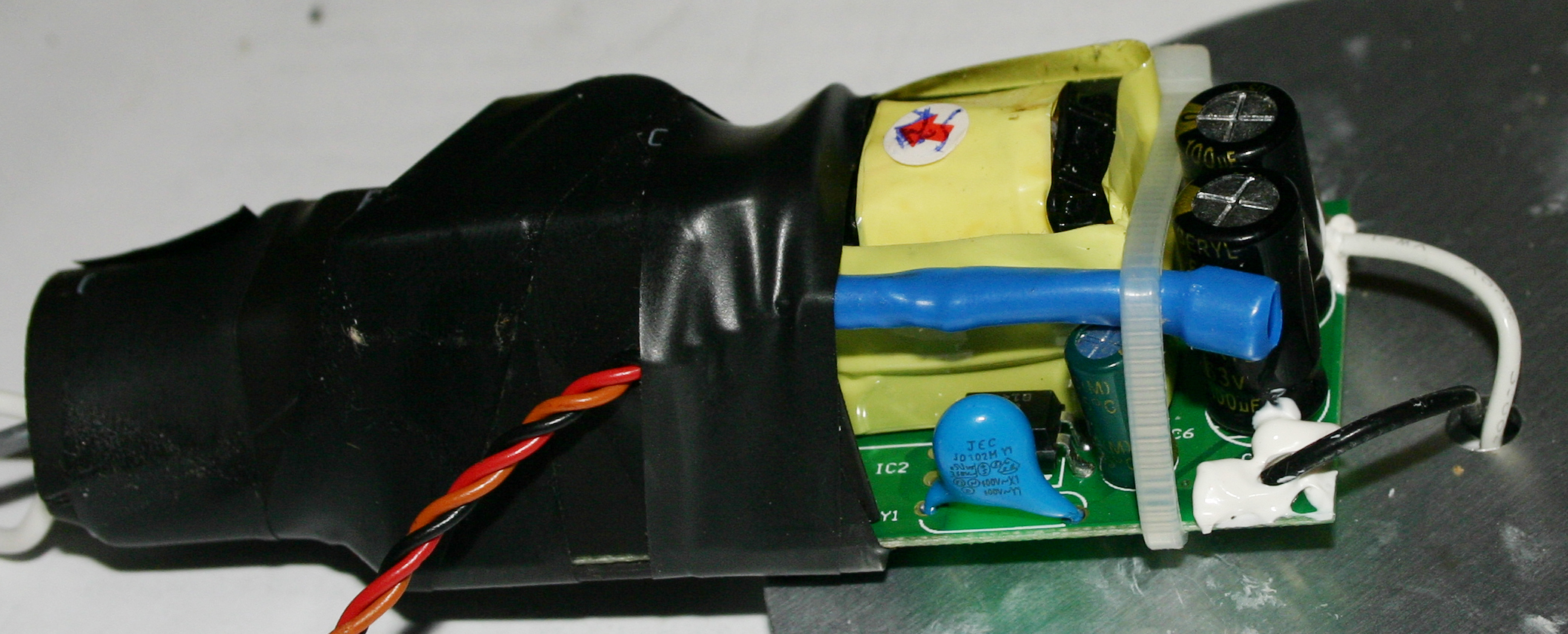

Донором для замены деформированного цоколя по иронии судьбы стала перегоревшая обычная лампа накаливания. Лампа-франкенштейн была собрана, закреплена цоколем вверх и включена (просто в сеть — с 225 В переменного тока) с одновременным запуском регистрации яркости и температуры. При этом температура в помещении равнялась 25 °С, и кроме показаний датчика внутри лампы, регистрировались показания датчика, закрепленного снаружи на радиаторе лампы. Результаты приведены на графике ниже, где по вертикальной оси отложены градусы Цельсия и %% яркости от яркости сразу после включения лампы.

Thomson RTPA-381815E-WW

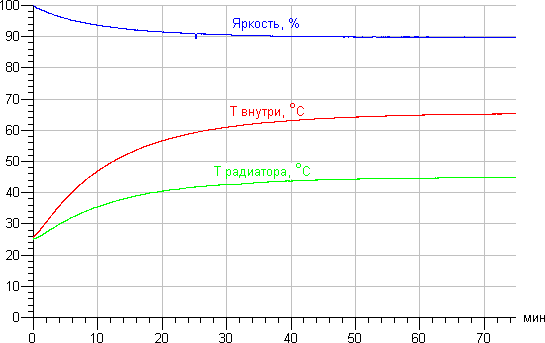

Температура растет, яркость падает. Через 75 минут после включения ситуация более-менее стабилизировалась, и тест был остановлен. В конце температура радиатора достигла 45 °С, внутри поднялась до 65 °С и даже чуть выше, яркость снизилась примерно на 10% от первоначальной.

Дорогие и качественные электролитические конденсаторы в условиях номинальной рабочей температуры (105 °С, например) имеют заявленный срок службы 8-10 тыс. часов, менее качественные — 2-3 тыс. часов. Примененные в данной лампе конденсаторы мы склонны отнести ко второй группе. Учитывая, что снижение рабочей температуры на каждые 10 °С вдвое увеличивает срок службы электролитического конденсатора, мы получаем, что оценочный срок службы конденсаторов в этой лампе составляет 2000×2(105−65)/10 = 32 000 часов. Это скорее оценка снизу, поэтому заявленные 40 000 часов работы выглядят весьма реалистичными. Заметим, что срок службы собственно светодиодов этого класса составляет 25-30 тыс. часов и больше.
