Система беспроводного управления Brenin


В прошлых материалах, посвященных домашней автоматизации, мы рассматривали централизованные системы с гибкими возможностями по подключению в сеть различных устройств и поддержкой программирования. Сегодня мы познакомимся с решением, имеющим существенно более простое предназначение — беспроводное управление светом и розетками, без каких-либо сложных сценариев и алгоритмов. Оно может оказаться полезным в случае, когда ремонт в квартире или доме уже сделан, но возникла необходимость в изменении системы освещения — хочется добавить новые лампы или расстановка мебели закрывает штатные выключатели. Конечно, управлять можно не только светом, но и другими нагрузками, например вентилятором или насосом. Устройства могут пригодиться и на улице, например для включения освещения в саду или управления поливом. Подобный подход сложно назвать «автоматизацией», однако во многих случаях этого варианта будет вполне достаточно.

По информации на сайте компании, бренд Brenin был основан в прошлом году «в Великобритании, командой дизайнеров и инженеров, вдохновленных идеей автоматизации дома». Текущее состояние английского и российского сайтов немного смущает своей неорганизованностью и ориентиром на маркетинговые тексты без какой-либо технической информации. Впрочем, это не мешает данным продуктам поставляться на отечественный рынок. Здесь стоит заметить, что аналогичные решения есть и у других производителей, а также широко представлены в розничных сетях в виде «безымянных» продуктов. Сегодня очень сложно говорить об оригинальности, так что при желании можно обнаружить модели, похожие на представленные в этой статье, в каталогах других компаний. Хотя надо признать, что с точки зрения внешнего дизайна у Brenin ситуация лучше.

Производитель заявляет свое решение как простую беспроводную систему, не требующую разработки проекта, легко устанавливаемую, настраиваемую и расширяемую. В каталоге продуктов присутствуют исполнительные устройства, контроллеры и пульты, а также несколько вариантов датчиков.

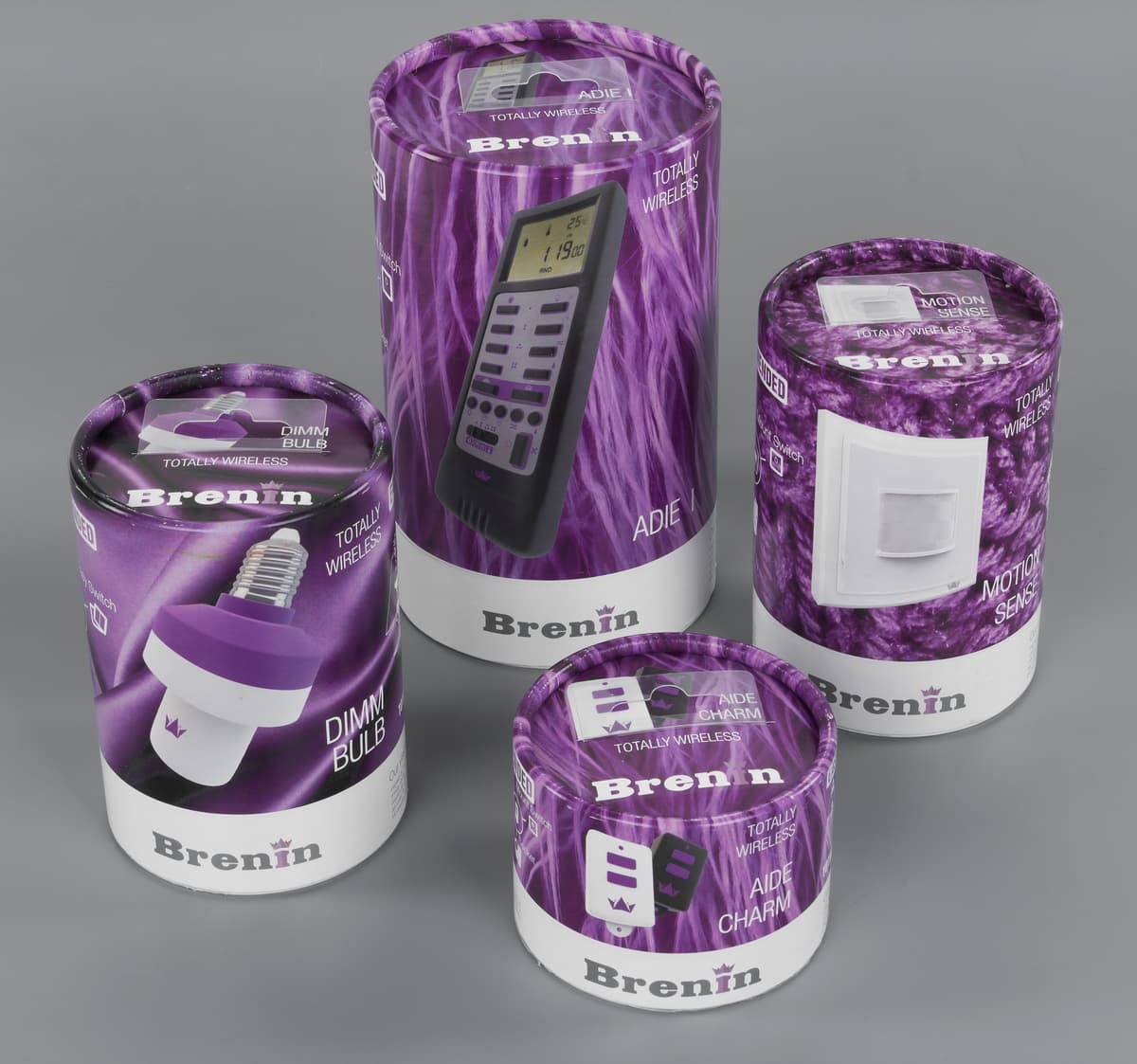

Все устройства поставляются в красиво оформленных коробках, что явно говорит об ориентации на розничный рынок, а не на профессиональных инсталляторов. Несмотря на цилиндрическую форму, сомнений в защите от повреждений при транспортировке нет — упаковка изготовлена из толстого картона. В комплекте идет обычно только бумажная инструкция на нескольких языках, включая русский. На самих коробках есть локализованные наклейки с описанием и характеристиками, однако в переводе встречаются ошибки. В случае автономных блоков, батареи также есть в коробке. Большинство моделей рассчитано на работу в помещении с температурой от 0 до +35 °C и влажностью 10—90%. Для уличных устройств указан расширенный температурный диапазон от −20 до +55 °C, но нужно учитывать батарейное питание у датчика движения.

Общими для всех устройств характеристиками является использование частоты радиоблока 433,92 МГц и заявленная дальность работы на открытом пространстве в 30 метров. Она определяется в большей степени конечно передающими устройствами, поскольку обратной связи в системе нет. В частности для пультов Aide I и Aide Comfort, благодаря более мощному питанию, в спецификациях указано 70 метров. Учитывая, что в этом диапазоне сегодня присутствует очень много устройств, включая различные системы оповещения, сигнализации и датчики, есть определенные сомнения в возможности выдержать такое расстояние. Но это достаточно легко проверить, что мы и попробуем сделать позже. А пока познакомимся с самими устройствами.

Видеообзор

Для начала предлагаем познакомиться с ними в нашем видеообзоре комплекта Brenin для умного дома:

Наш видеообзор комплекта Brenin для умного дома можно также посмотреть на filmdepo.ru

Исполнительные устройства

В эту группу входят внутренняя и внешняя проходные розетки, реле в подрозетник с одноклавишным выключателем, а также диммер и реле в формате проходного патрона E27 для ламп. Большинство устройств способно записывать в свою память десять передатчиков.

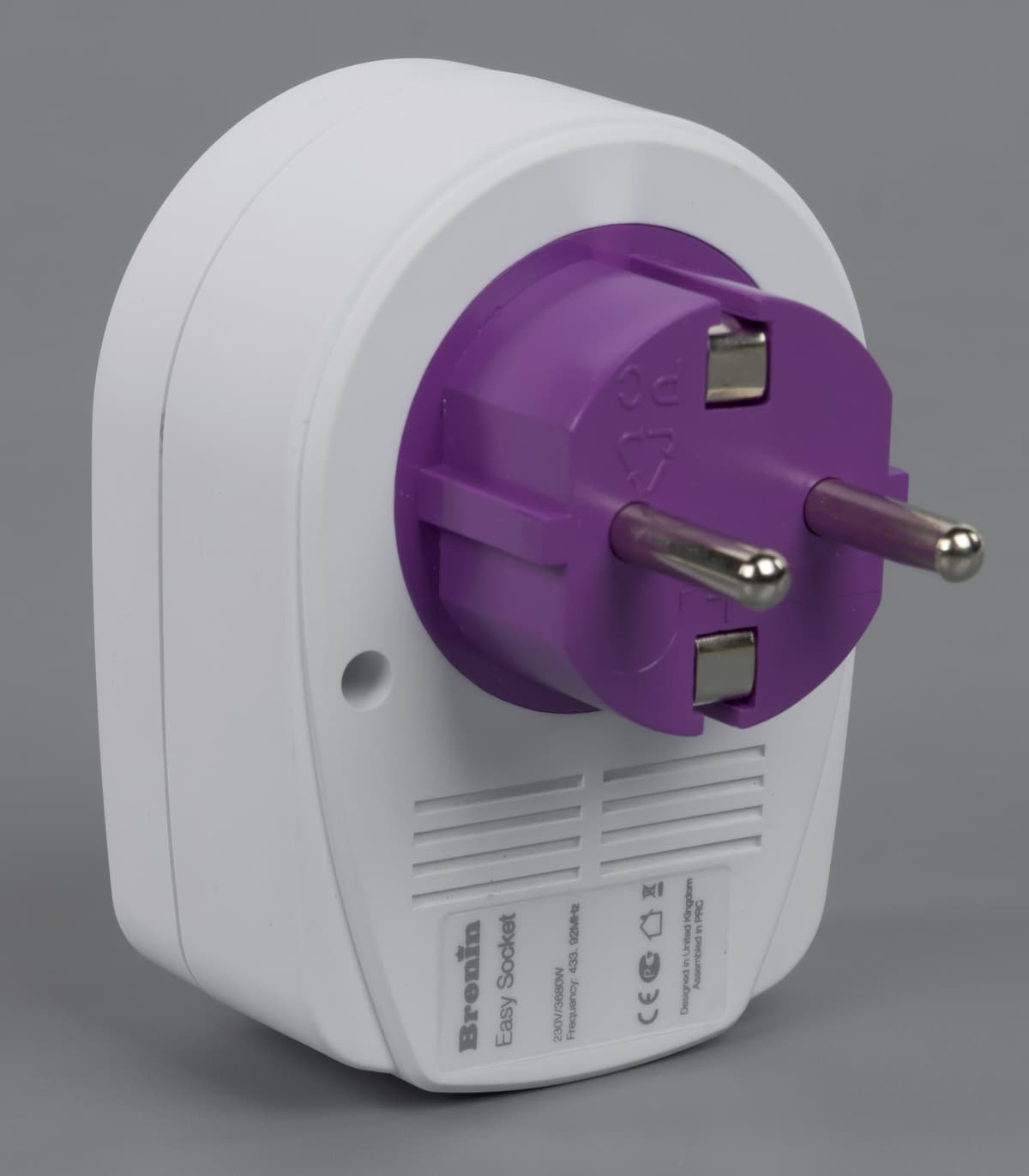

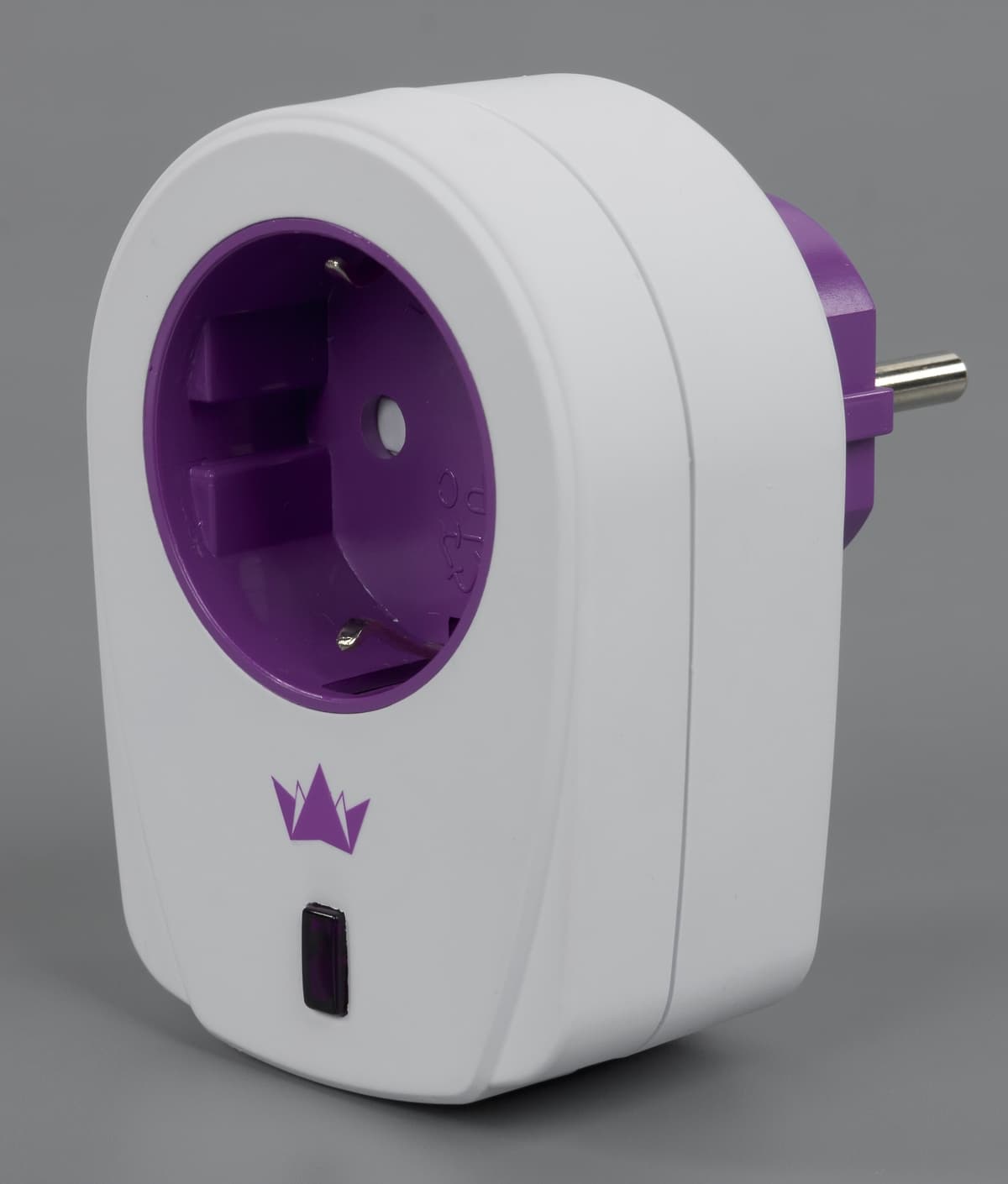

Первое устройство — Easy Socket — имеет относительно небольшие габариты (60×35×84 мм без учета вилки) и рассчитано на использование с евророзетками. Корпус изготовлен из пластика, имеющего матовое и глянцевое покрытие. Цвета выбраны соответствующими фирменным для производителя — белый и фиолетовый.

На передней панели присутствует кнопка со встроенным индикатором синего цвета, которая необходима для настройки приемника на пульты, сброса настроек и оперативного включения нагрузки. В данной модели в память можно записать только восемь кодов передатчиков.

В технических спецификациях указана возможность коммутации активной нагрузки мощностью до 3680 Вт (в документации есть и цифра в 2000 Вт) и индуктивной до 600 Вт. При превышении данных показателей, срабатывает встроенный предохранитель. Возможности самостоятельной замены его пользователем не предусмотрено.

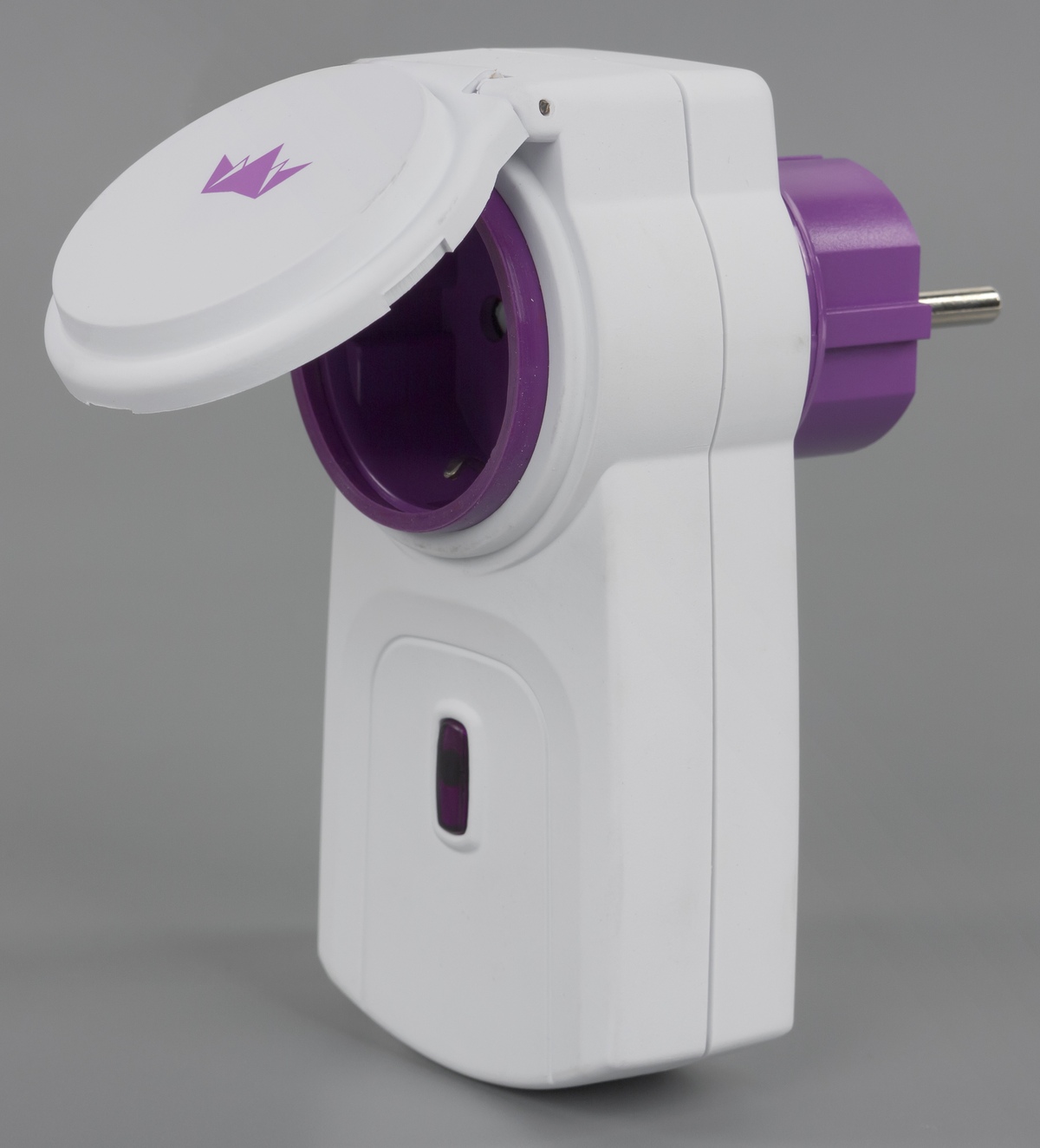

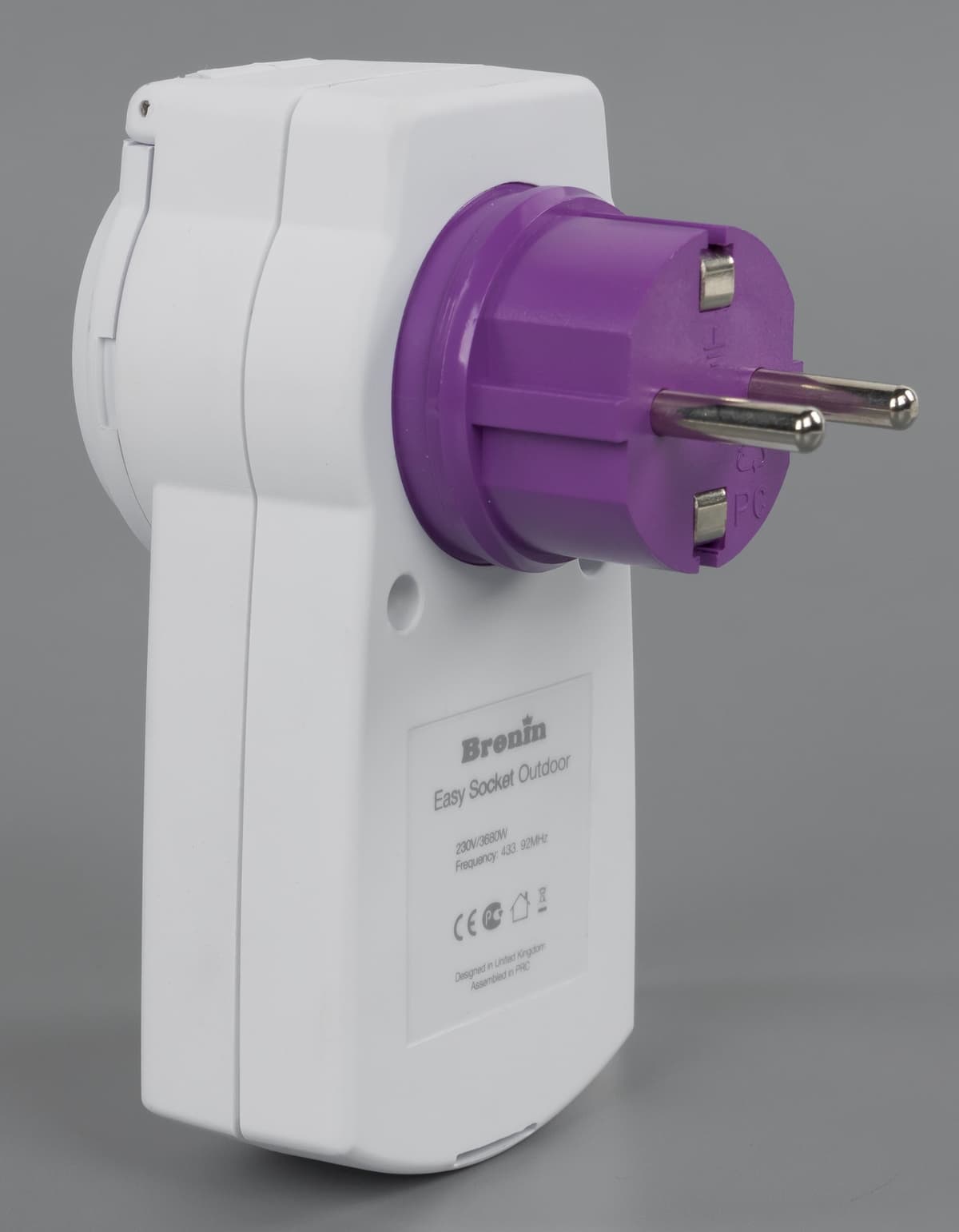

Версия розетки для улицы (Easy Socket Outdoor) отличается от описанного выше варианта только размерами (58×42×120 мм без учета вилки), наличием подпружиненной крышки с резиновым уплотнителем, формой вилки и классом защиты IP44 (защита от брызг и пыли). Интересно, что на тест был предоставлен белый вариант устройства, тогда как на сайте и на упаковке указан черный корпус. Странно, что производитель не указал для данной модели допустимые параметры температуры и влажности.

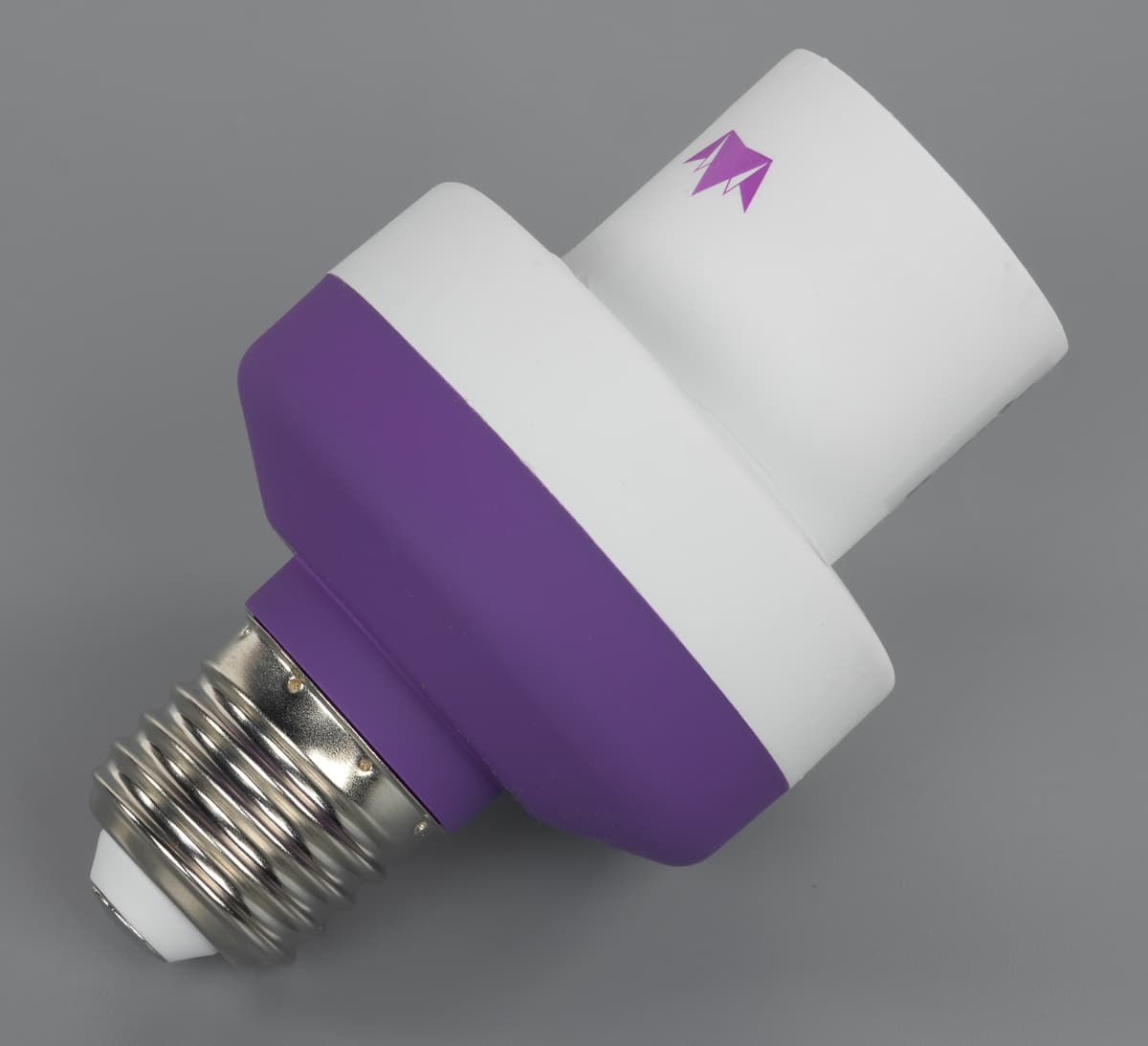

Для освещения сегодня часто используется не только включение-выключение, но и диммирование. В этом случае может пригодиться проходной патрон Dimm Bulb, рассчитанный на работу с лампами накаливания и специальными моделями энергосберегающих ламп формата E27 мощностью до 100 Вт.

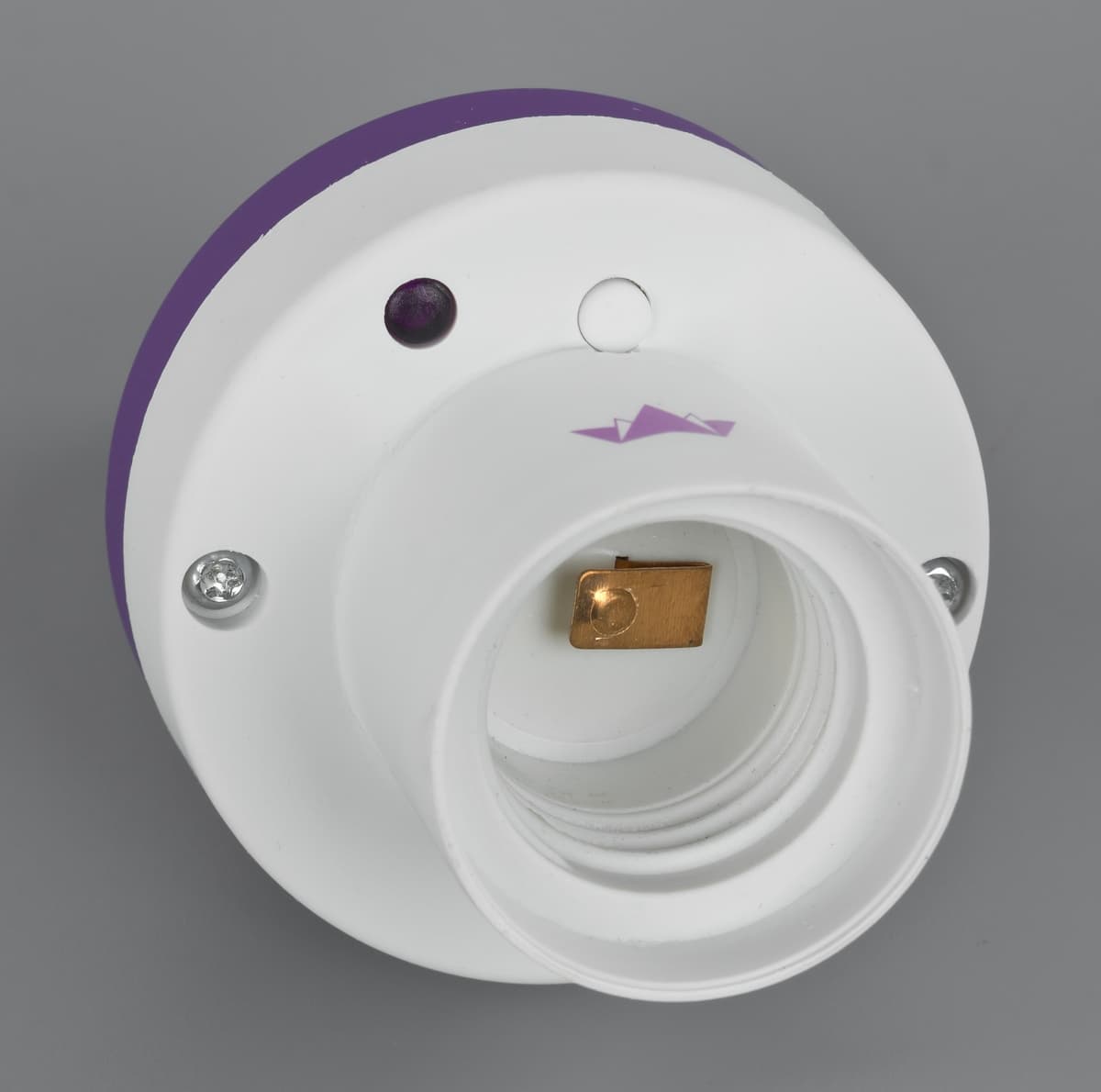

Правда здесь надо отметить, что такой вариант патрона и ламп накаливания сегодня становится все менее актуален. Корпус устройства изготовлен из матового белого и фиолетового пластика. Максимальный его диаметр — 62 мм. При подключении через патрон лампа поднимается примерно на 70 мм.

Если функция диммирования не требуется, а нужно только включать и выключать свет, то можно использовать аналогичную по конструкции модель (Bulb), совместимую со всеми типами ламп.

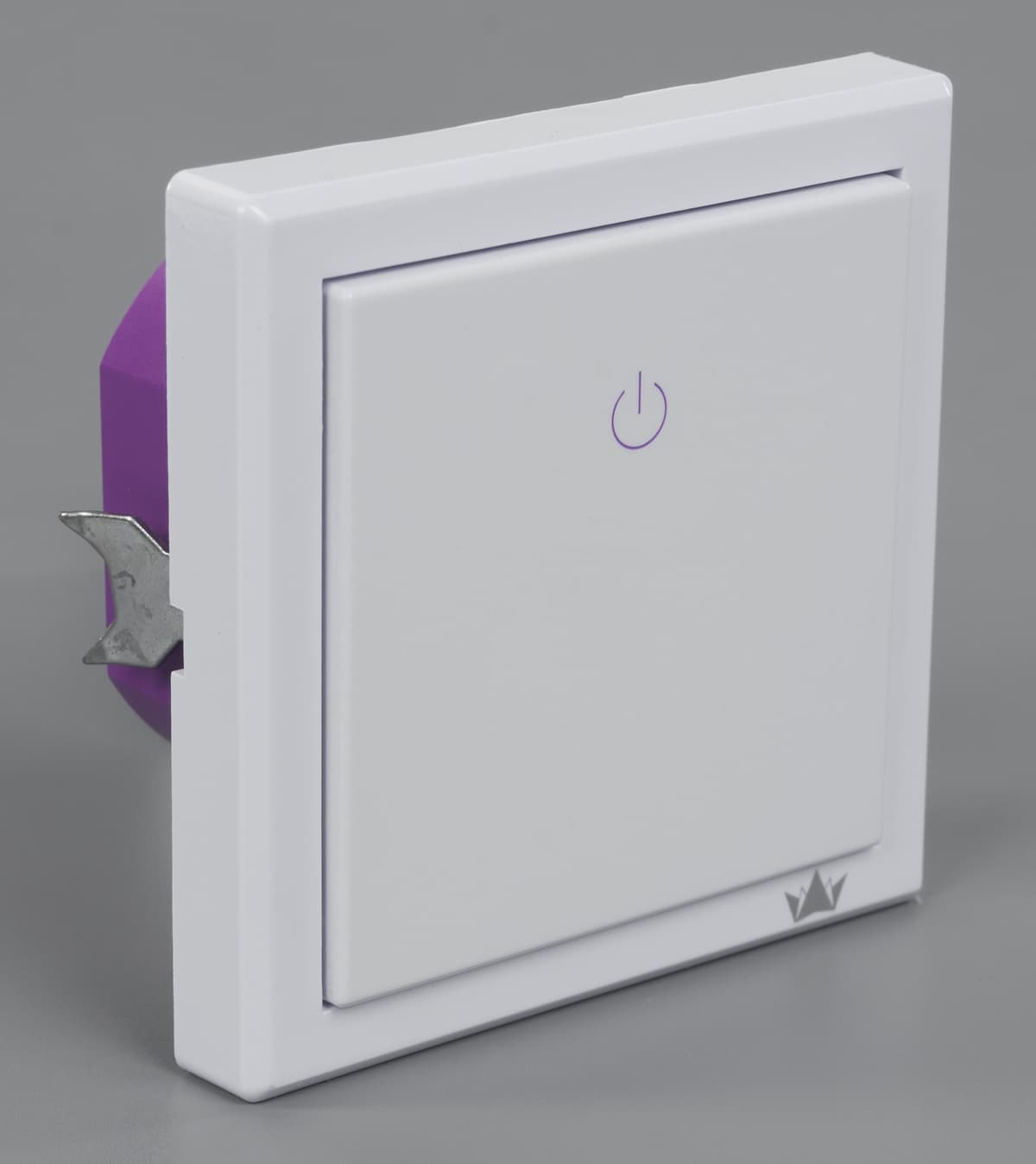

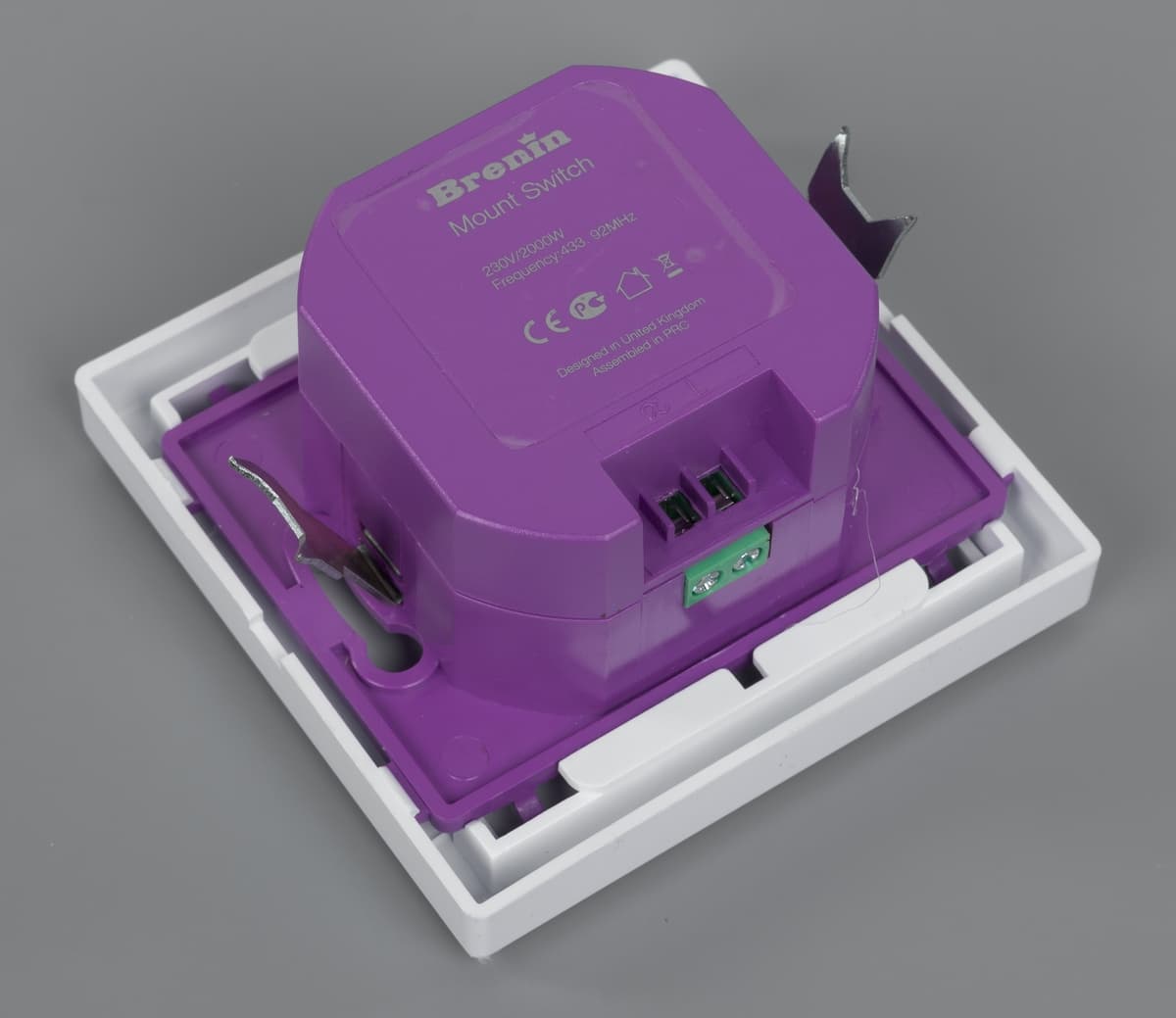

Завершает этот раздел Mount Switch — единственное устройство, требующее для установки навыков работы с электрикой. Встраиваемый модуль с выключателем может быть установлен в стандартный подрозетник (глубина корпуса — 33 мм) на место существующего выключателя.

Сверху блок закрывается стандартной рамкой с одноклавишным выключателем без фиксации. В нашем случае внешняя часть была изготовлена из белого глянцевого пластика, но существует и два темных варианта. Блок предназначен для использования в помещениях и позволяет коммутировать нагрузку 300 Вт.

Под клавишей скрывается и индикатор работы, который подсвечивается синим при активной нагрузке. Отметим, что поскольку устройство получает питание через подключенный светильник в «сквозном режиме», с некоторыми типами нагрузок может понадобиться шунтирование.

К сожалению, возможности передачи сигнала от собственной клавиши на другие исполнительные устройства в этой модели не предусмотрено.

В целом, если говорить о массовом пользователе, набор неплохой. Хотя возможно стоило добавить к нему еще обычные встраиваемые реле для управления светом. Тем более, что, как мы увидим далее, вариантов выключателей в системе есть очень много и некоторые настенные модели претендуют на неплохой дизайн. Но сначала посмотрим на датчики, которые являются практически единственными элементами автоматизации в данной системе.

Датчики

Набор возможных сенсоров системы состоит из датчика открытия двери или окна и пары датчиков движения. Наиболее очевидный вариант их использования — включение света при открытии двери или появлении движения.

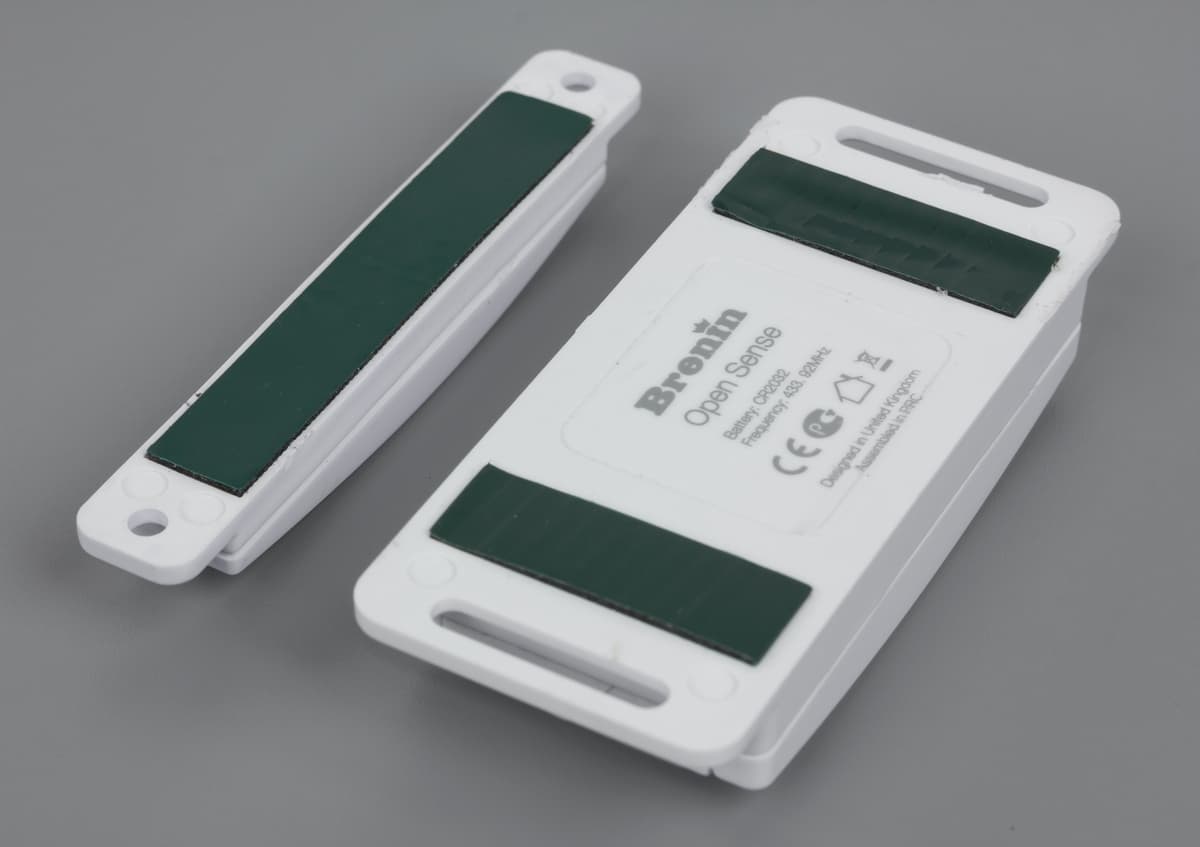

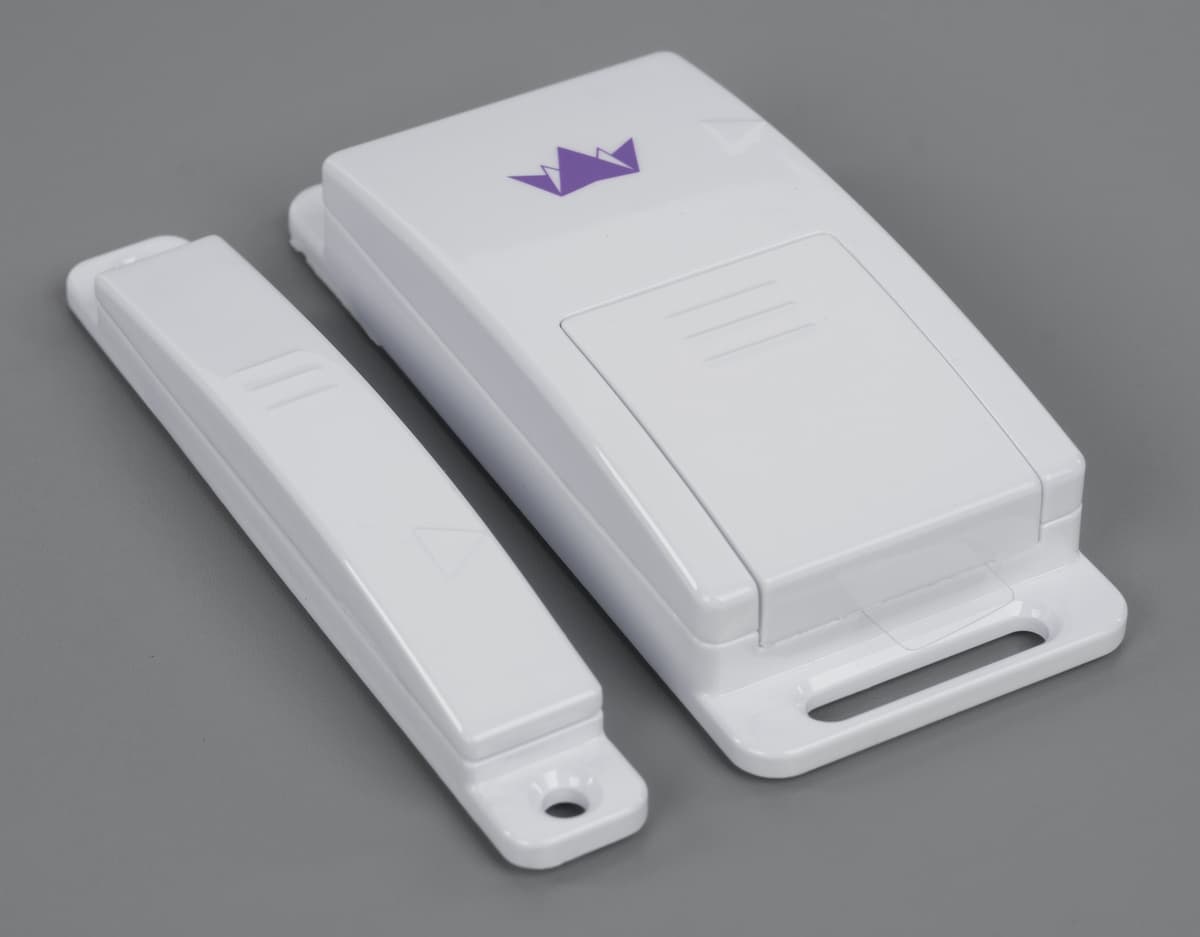

Датчик для двери состоит из двух элементов — блока с магнитом (12×11×81 мм) и блока с герконом и электроникой (35×15×82 мм). Расстояние срабатывания составляет около одного сантиметра. Изготовлены они из белого глянцевого пластика.

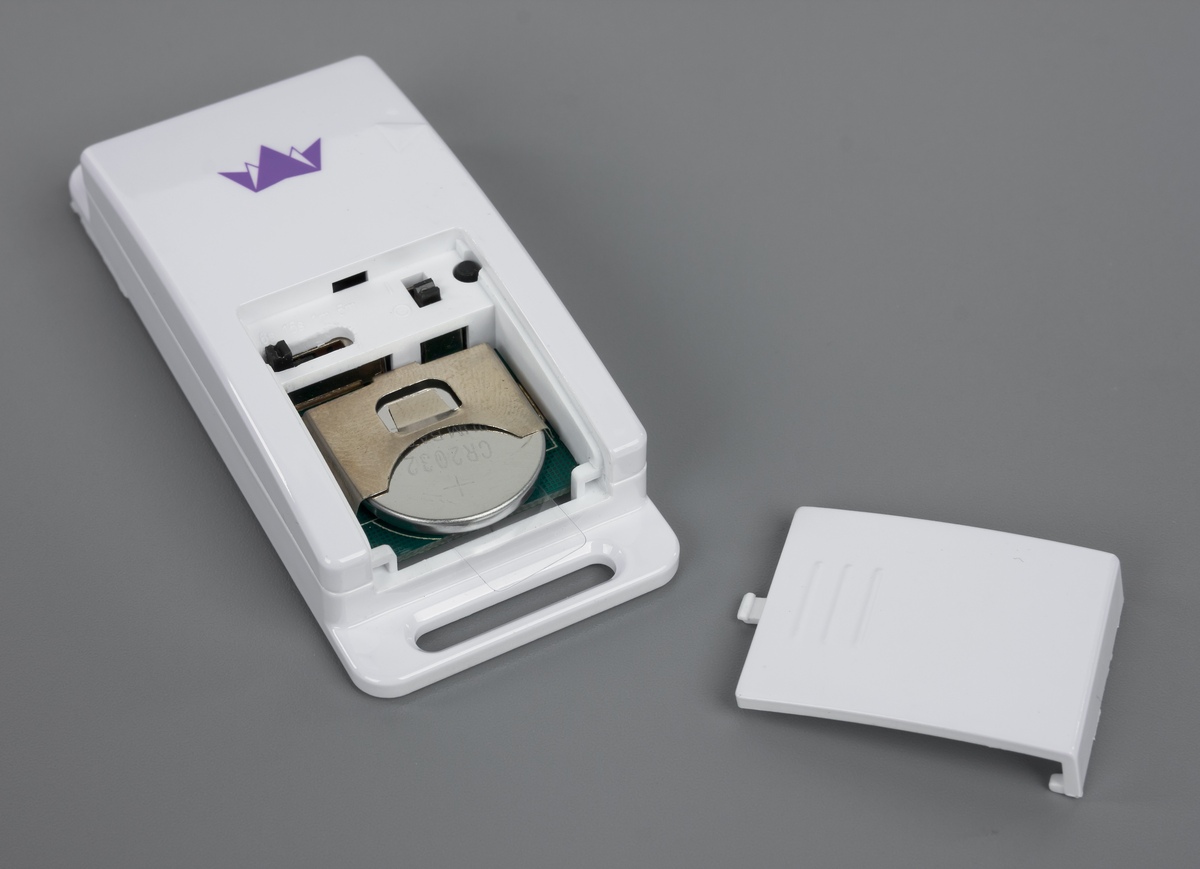

Для крепления можно использовать или предустановленную двухстороннюю клейкую ленту или винты (в комплекте поставки отсутствуют). Датчик является автономным и питается от батареи CR2032. Длительность работы от одной батареи не указана. Под крышкой основного блока находится батарея, переключатель длительности (6, 15, 60 или 300 секунд), выключатель питания устройства и кнопка сопряжения с исполнительными блоками.

В момент передачи команды под логотипом на лицевой стороне блока мигает синий индикатор. Реальное расстояние между блоками для срабатывания устройства составляет около 10 мм, что упрощает его установку.

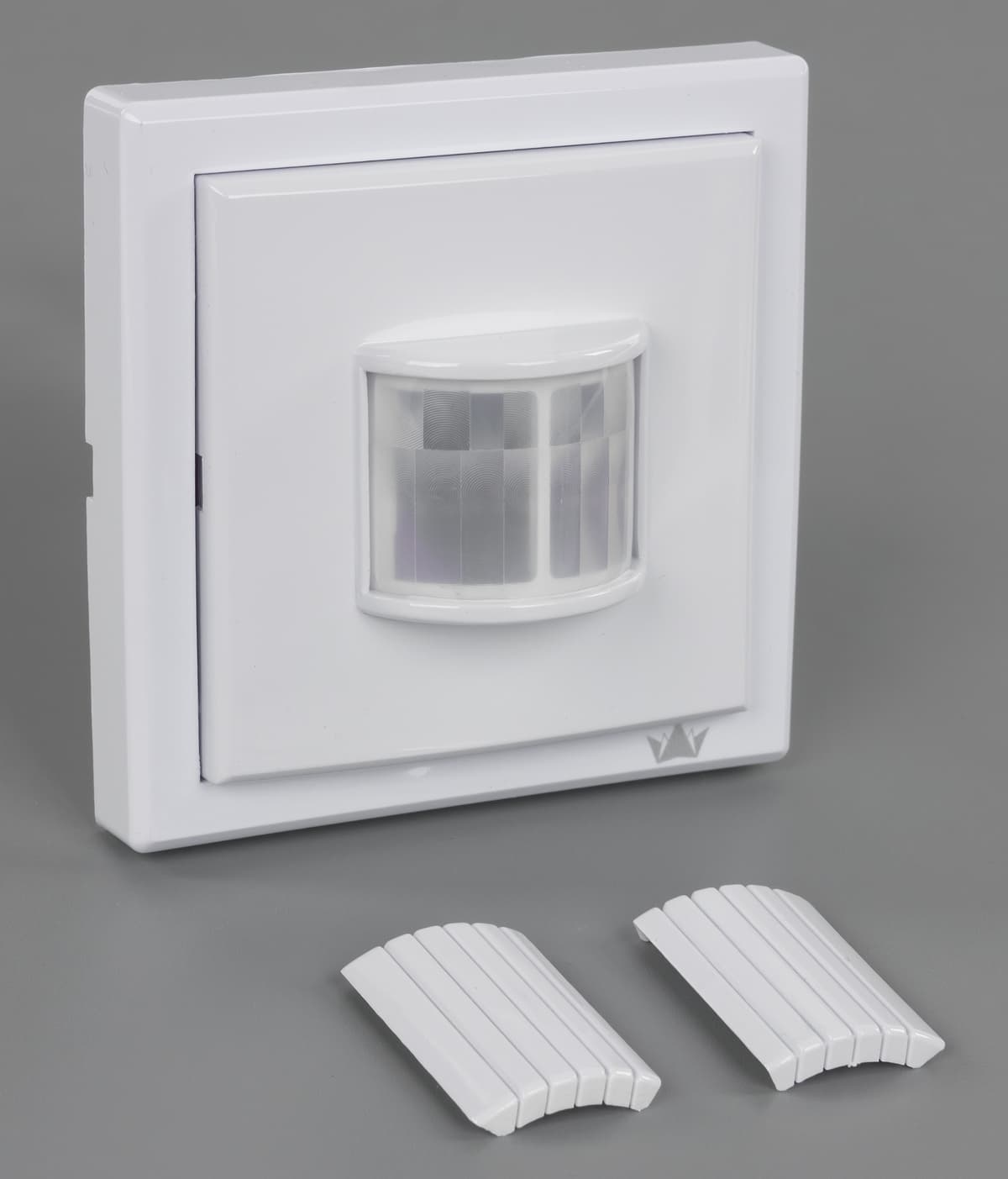

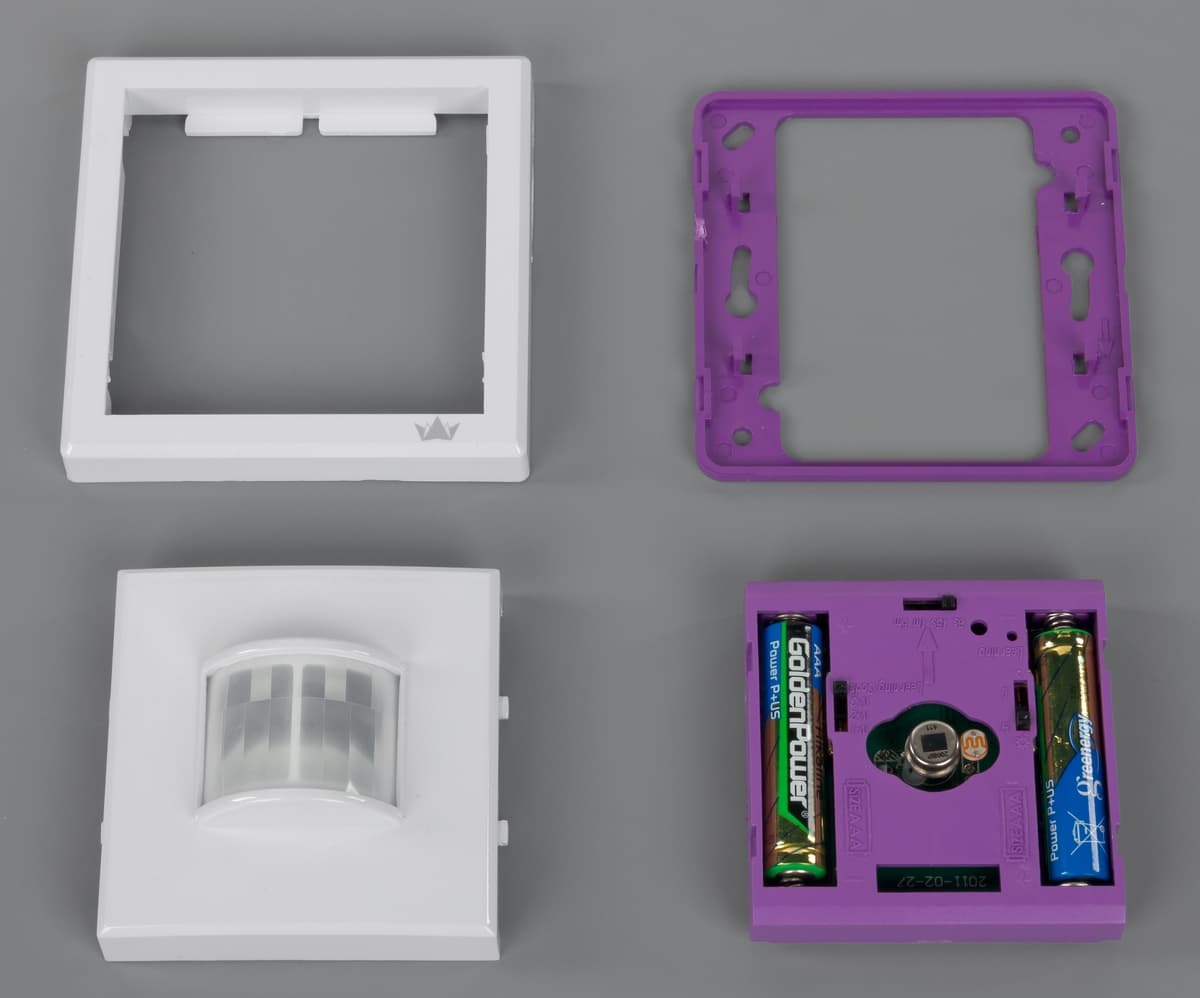

Комнатный сенсор движения имеет внешний формат аналогичный современным выключателям и розеткам — 80×80 мм. Однако может быть установлен на плоскую поверхность (стену) в любом месте, поскольку вся электронная начинка находится во внешней части (ее высота — около 30 мм). Корпус изготовлен из белого глянцевого пластика. Кроме такого варианта, есть еще два цветовых решения.

В центре находится окошко датчика, угловую диаграмму которого можно регулировать установкой шторок. Максимальный угол составляет 90 градусов, а заявленная дальность работы — до восьми метров. Питание осуществляется от двух батарей формата AAA. Отметим, что производитель рекомендует устанавливать его на высоте 1-1,5 метра, что не всегда удобно.

Под крышкой можно найти несколько регуляторов — длительности сигнала (6, 15, 60 и 300 секунд), внешней яркости (на четыре положения), кода передатчика (три положения и автоматический выбор). Также здесь есть служебный индикатор и кнопка сопряжения. Последняя в этой модели требует скрепки или другого тонкого предмета для использования. Процесс разборки показался не самым простым — возможно, стоило как-то изменить конструкцию защелок. Впрочем, часто обращаться к настройкам, скорее всего, не придется, а проверить работу можно и при открытой крышке.

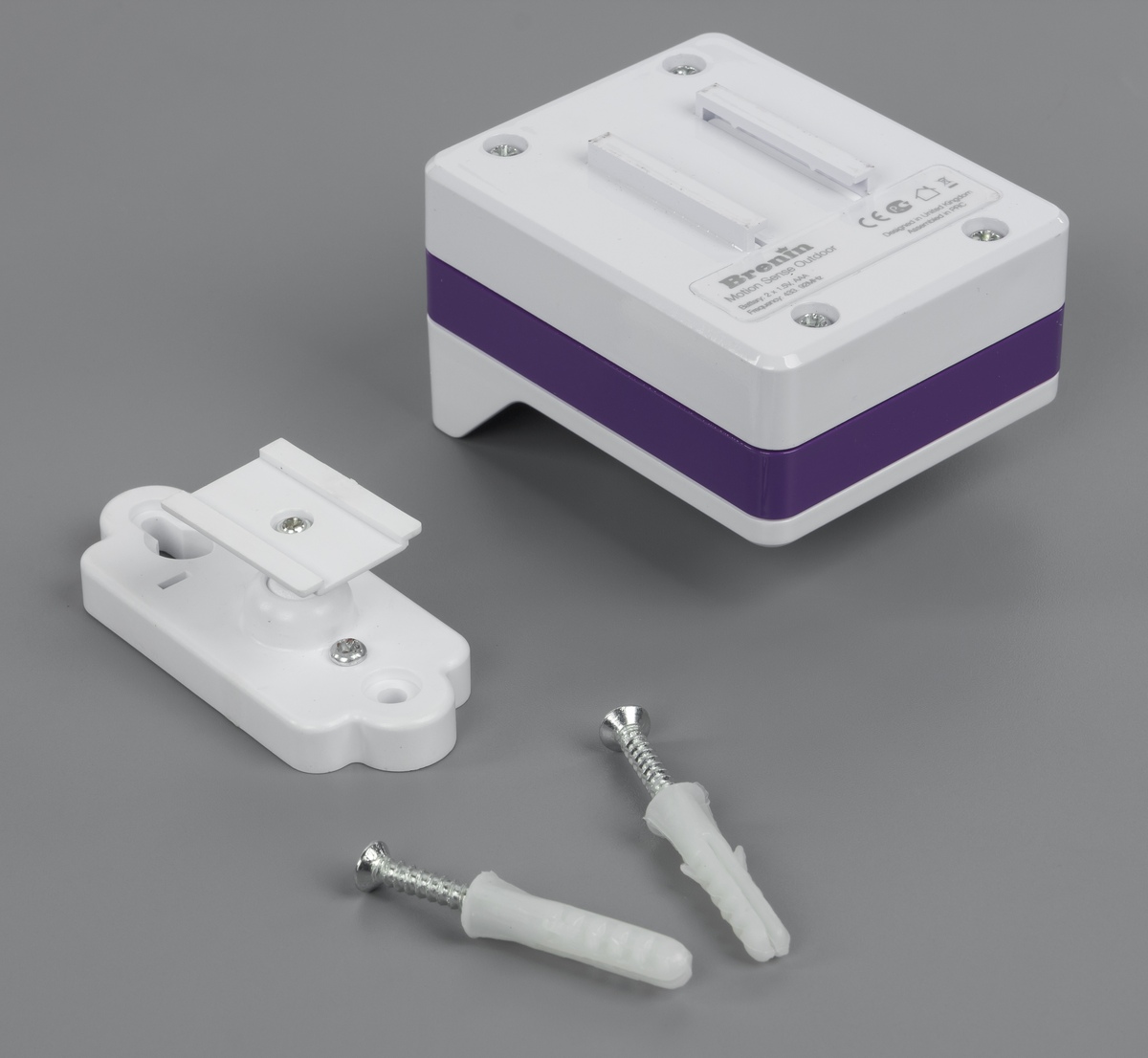

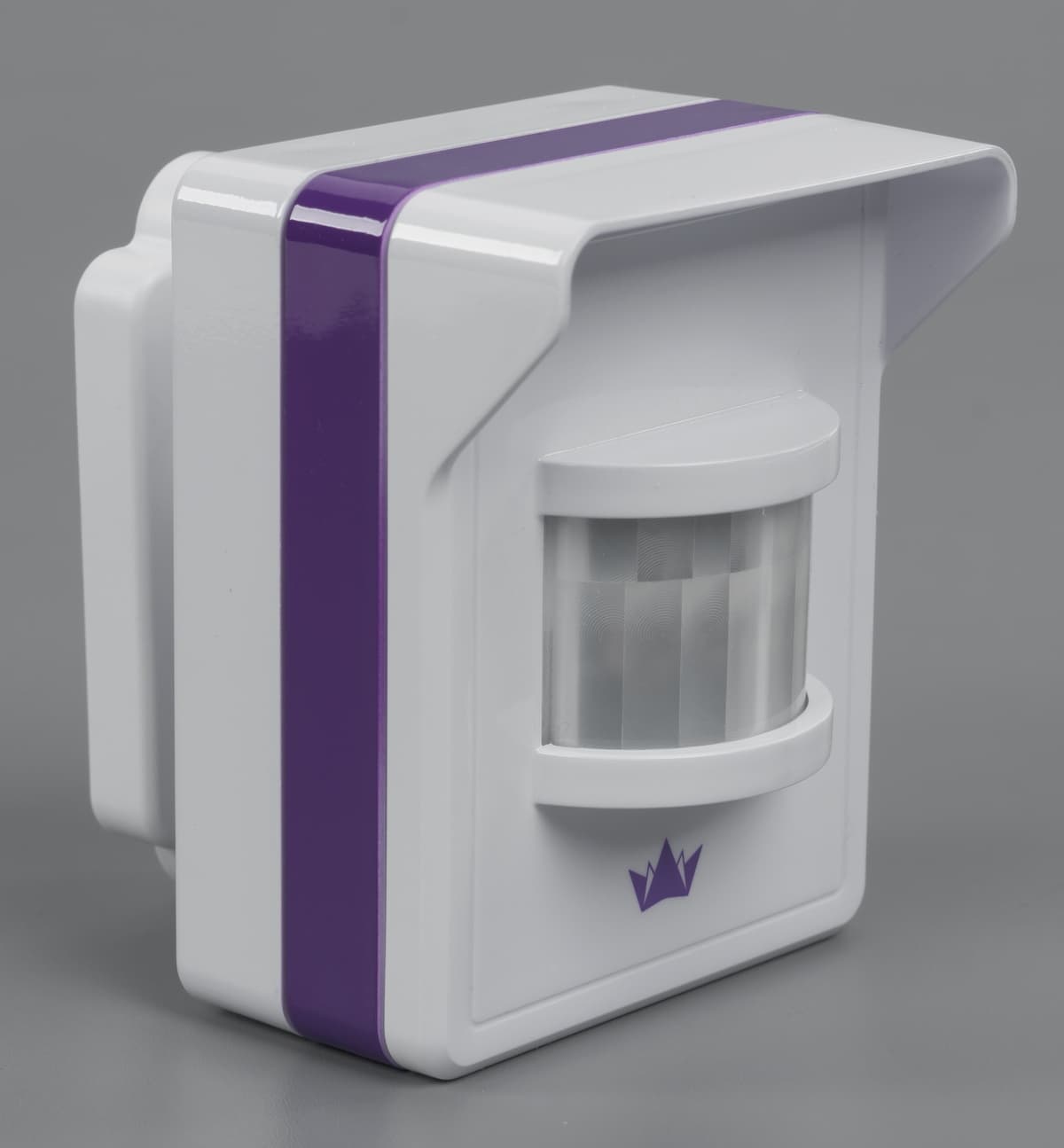

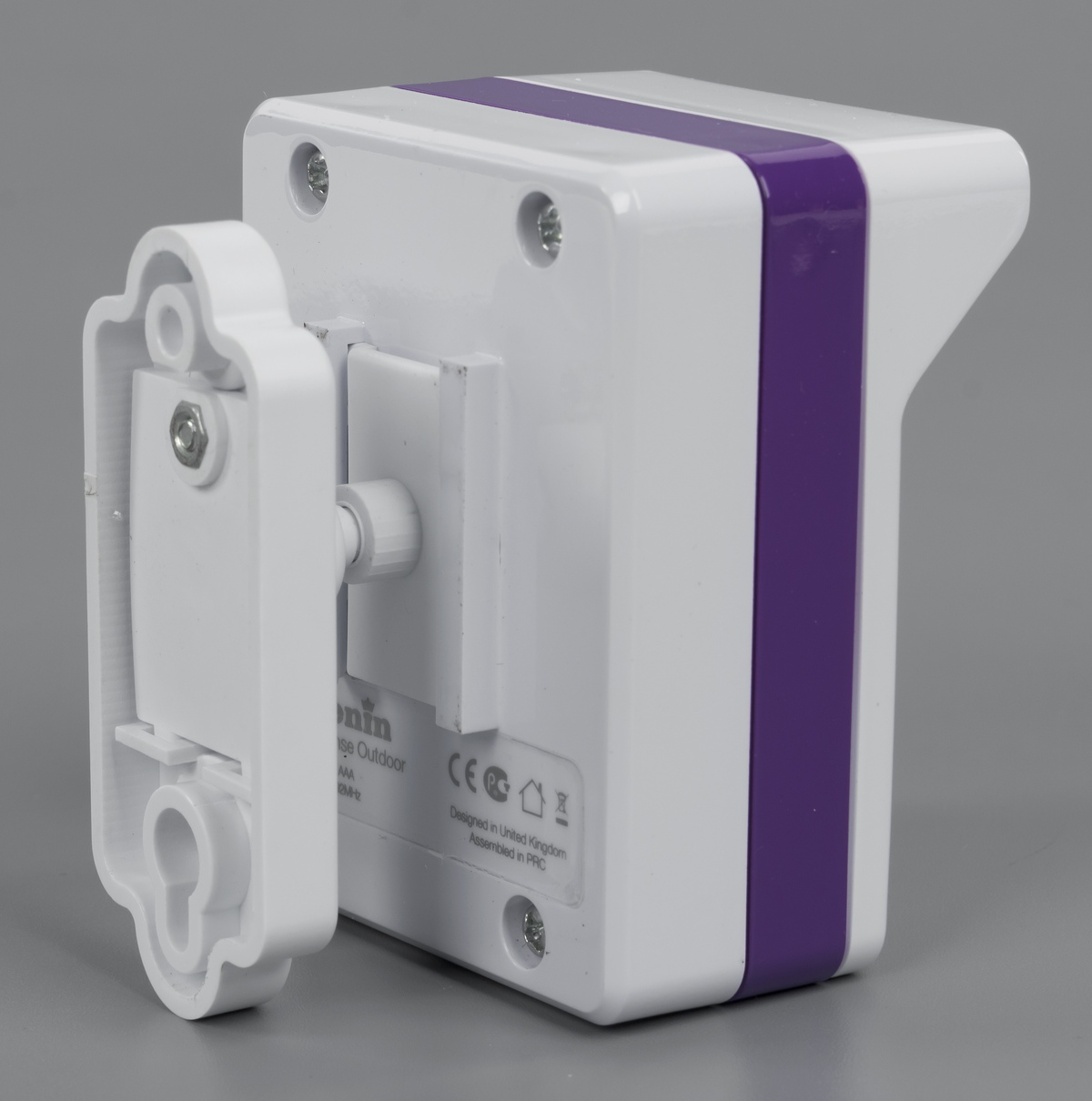

Ориентированный на уличную работу (защита IP54) датчик движения имеет корпус из крепкого глянцевого пластика размером 60×45×75 мм без учета крепления. В качестве последнего используется специальный шарнир, который устанавливается на вертикальную поверхность парой комплектных шурупов.

После этого основной блок защелкивается своими пазами на специальной площадке. Визуально крепление производит немного сомнительное впечатление, однако справиться с весом датчика в 108 г ему, скорее всего, удастся.

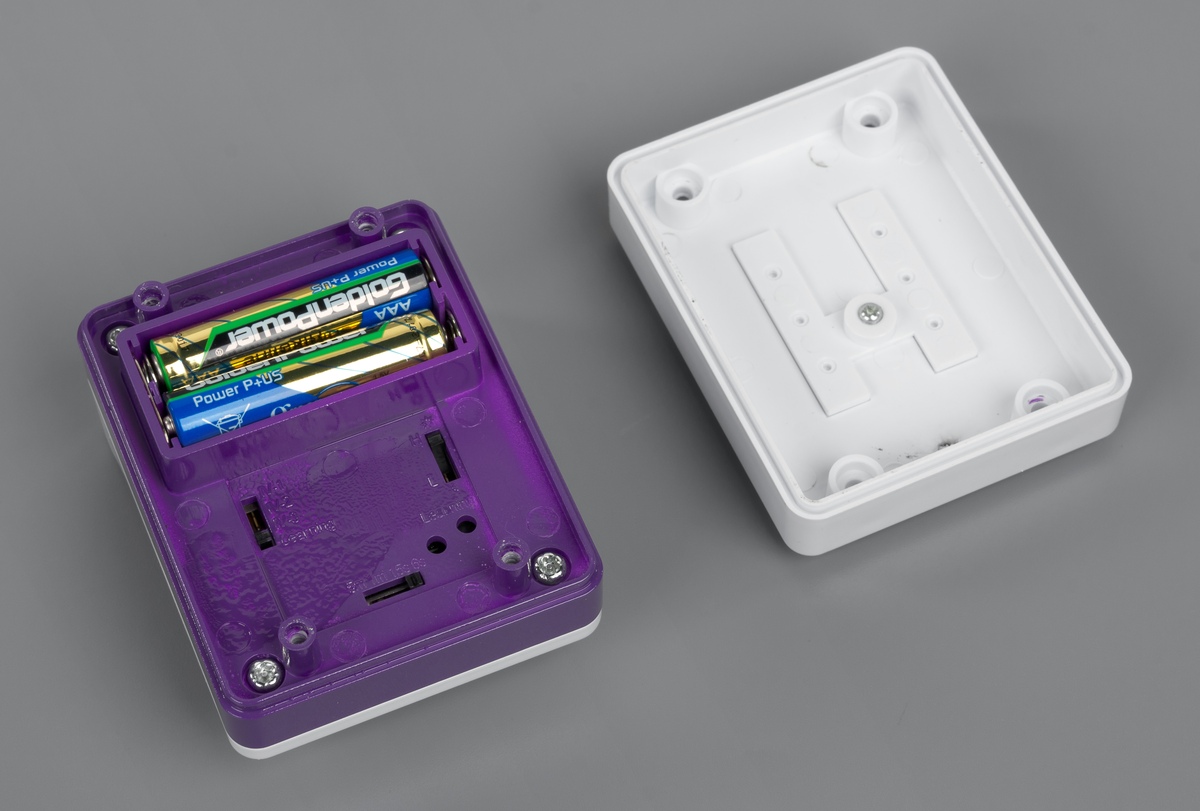

Тем более, что пластик используется явно не самый простой. Для установки батарей (2×AAA) и доступа к описанным выше для комнатной модели трем регулировкам нужно открутить четыре винта и открыть корпус.

Датчики движения являются, пожалуй, наиболее часто используемыми для управления светом. Так что наличие их в рассматриваемой системе можно только приветствовать. В плюсы данных моделей стоит записать возможности дополнительных регулировок. Датчик открытия двери удачно дополняет набор и может заменить датчики движения в некоторых сценариях использования, позволяя уменьшить общую стоимость решения. Возможно, компании стоит рассмотреть вариант создания уличной версии данного датчика. Она могла бы пригодиться, например, для включения освещения садовой дорожки от калитки до дома или подсветки площадки при открытии ворот.

Контроллеры

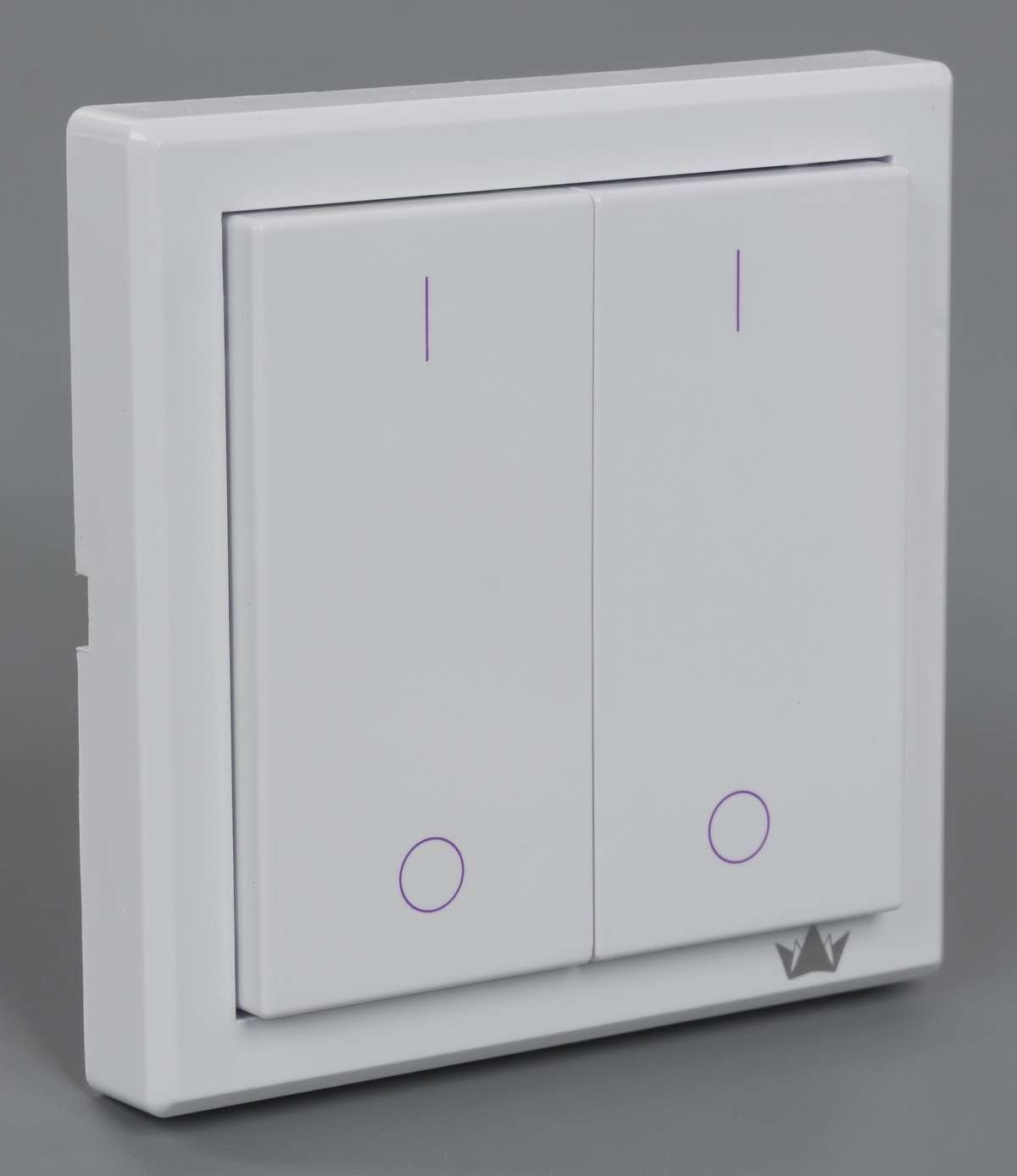

Для управления исполнительными устройствами могут использоваться не только датчики, но и классические настенные выключатели и компактные пульты. В качестве первых компания предлагает две модели — на один и на два канала, оформленные в трех разных цветовых вариантах. У нас на тестировании было устройство с парой двухпозиционных кнопок на два канала.

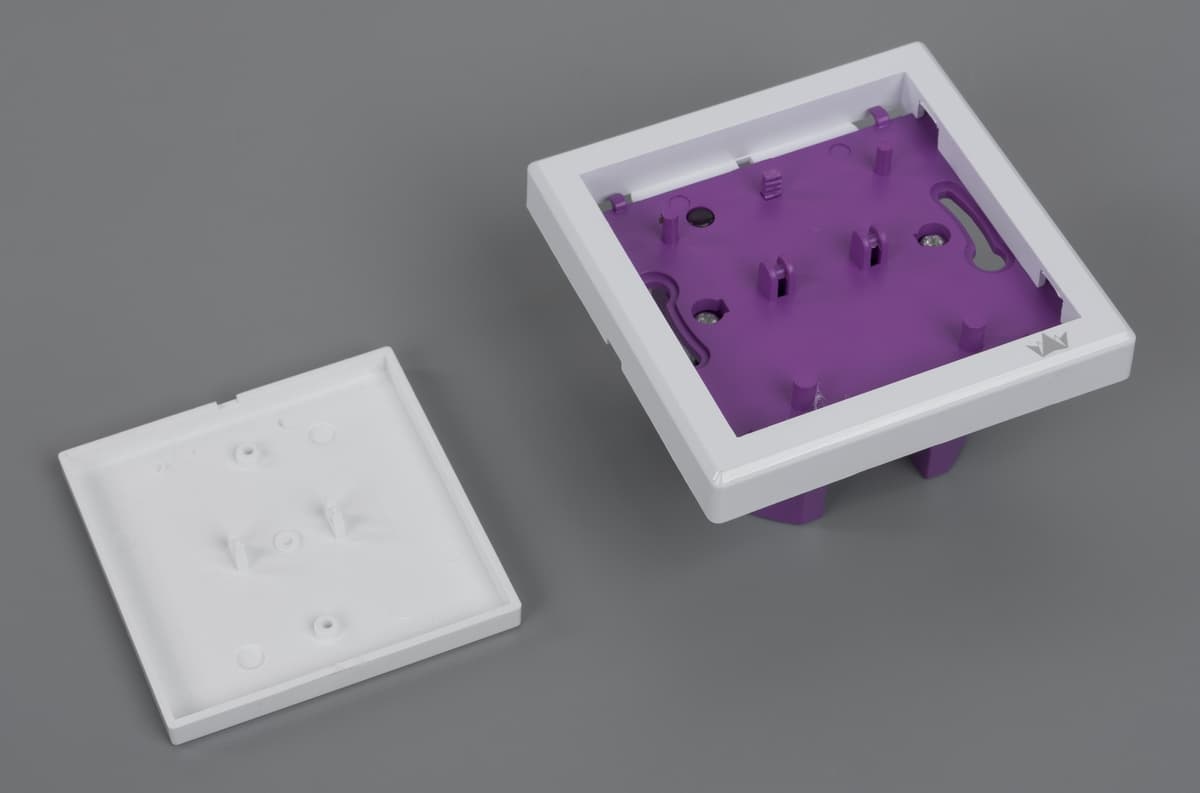

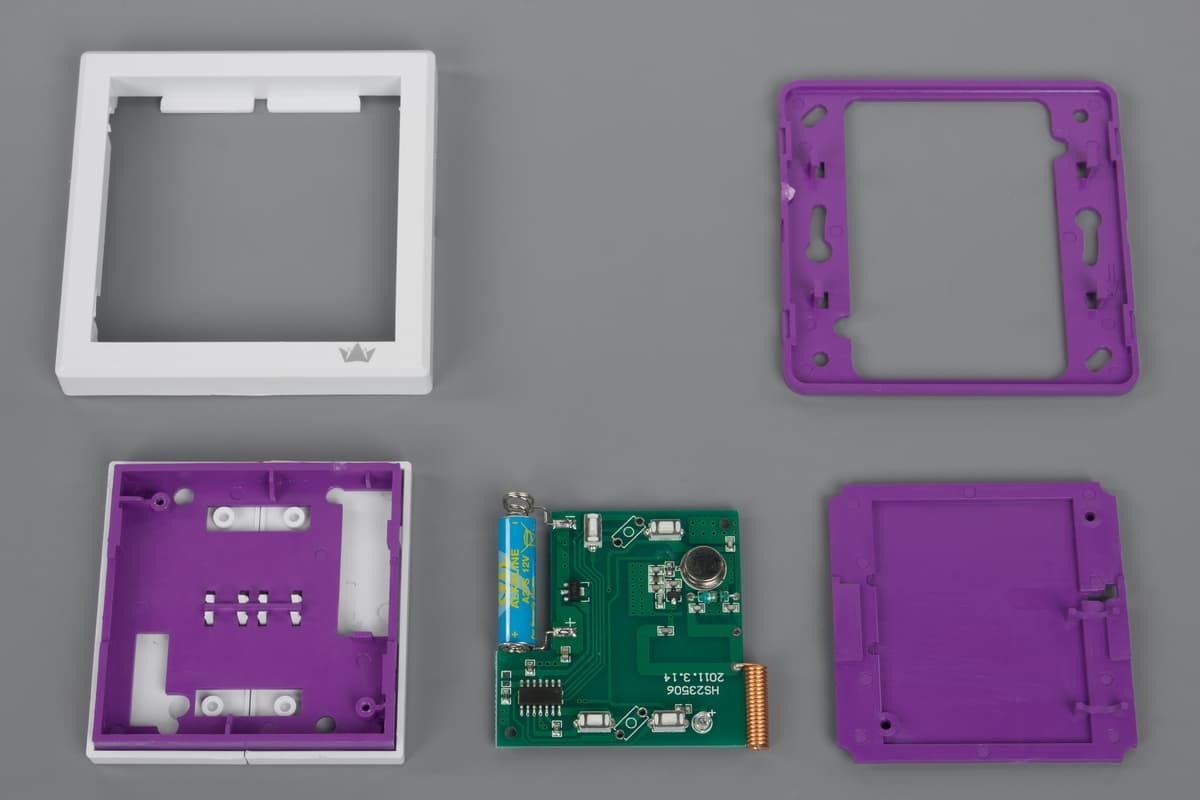

Как и описанный выше комнатный датчик движения, эти модели могут быть установлены в любом месте квартиры без необходимости прокладки кабелей. Питание осуществляется от компактной батареи A27S на 12 В. Корпус изготовлен из белого глянцевого пластика (размеры — 80×80×14 мм), а на клавишах есть подписи. Под клавишами находится светодиодный индикатор, мигающий при любой передаче команд.

Прежде чем перейти к мобильным пультам, стоит заметить, что система рассчитана на работу не с отдельными кнопками, а с каналами. При этом канал состоит из двух связанных клавиш или кнопок и записывается в приемник именно единым целым. Далее эти клавиши используются для включения и выключения (или димирования) нагрузки. Такое решение позволяет иметь постоянные клавиши для данных действий, что удобнее с точки зрения удаленного управления.

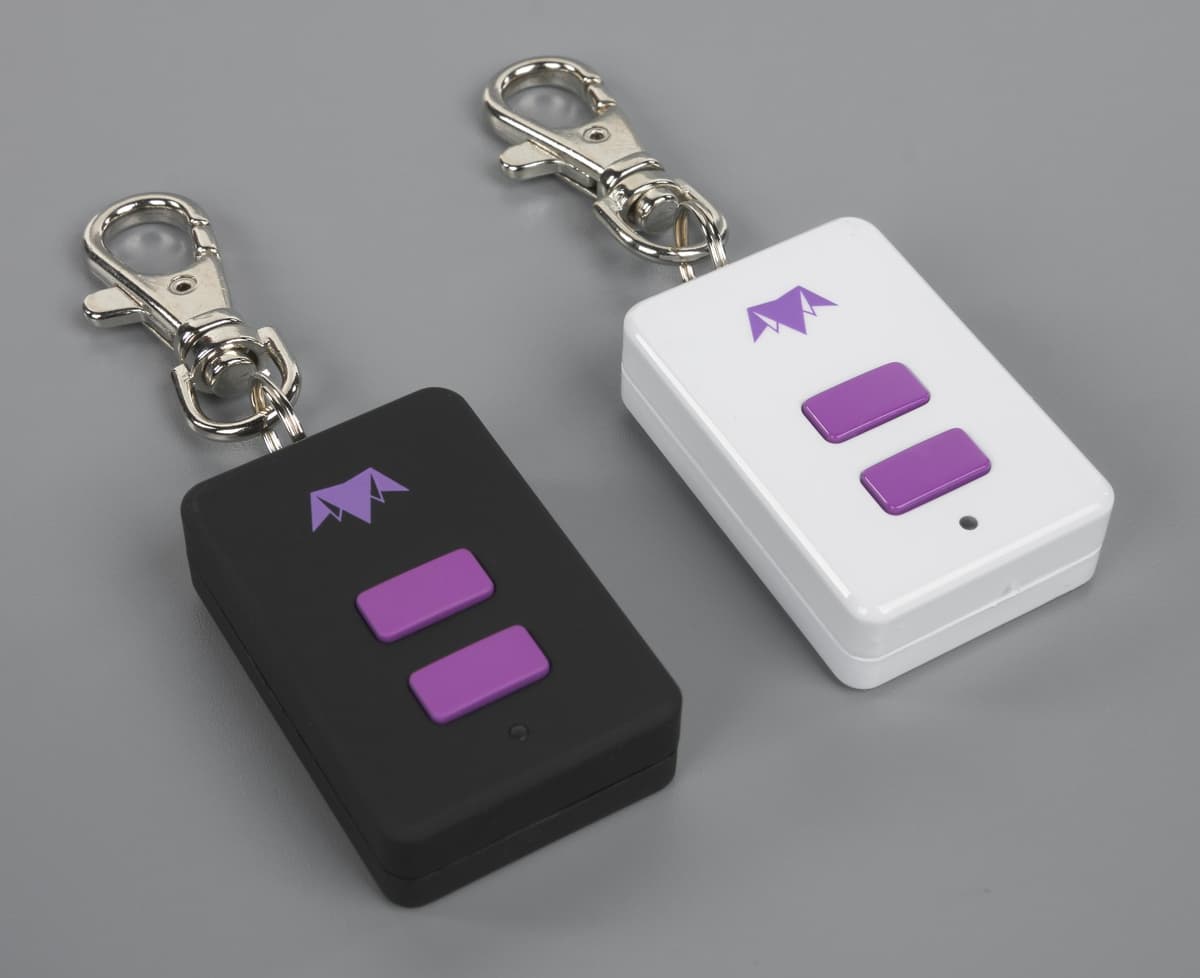

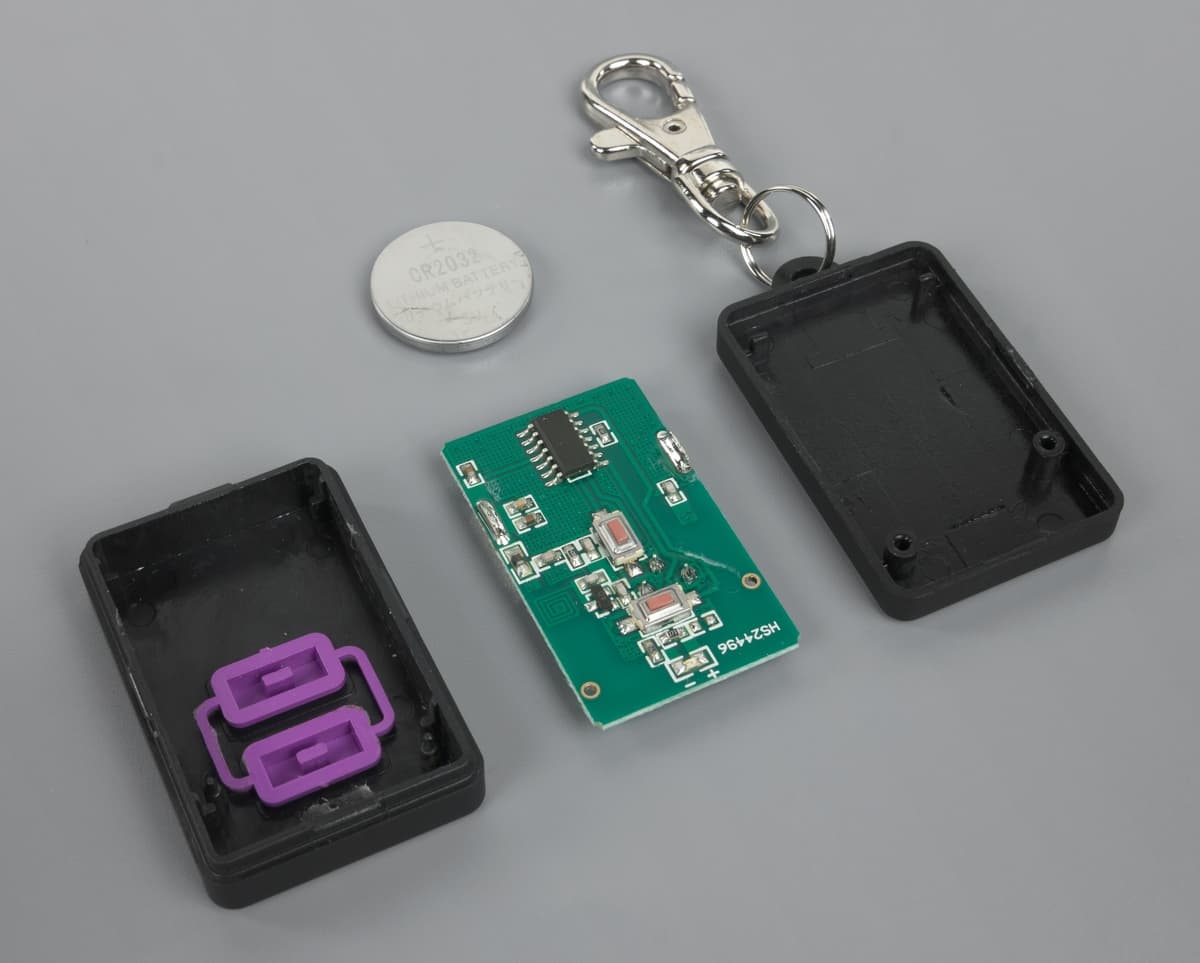

Так что самые маленькие пульты Aide Charm позволяют отправлять только одну команду. Но реагировать на нее может сразу несколько приемников. В комплекте поставляется сразу пара пультов. Внешние размеры корпуса — 30×45×15 мм. Белый имеет глянцевый пластик, а черный — матовый «софт-тач».

Кнопки при этом фиолетовые. Над ними находится яркий синий индикатор, а с противоположной стороны — кольцо для крепления цепочки с карабином. Питание осуществляется от батареи CR2032, для замены которой потребуется открыть половинки корпуса, которые держатся на защелках.

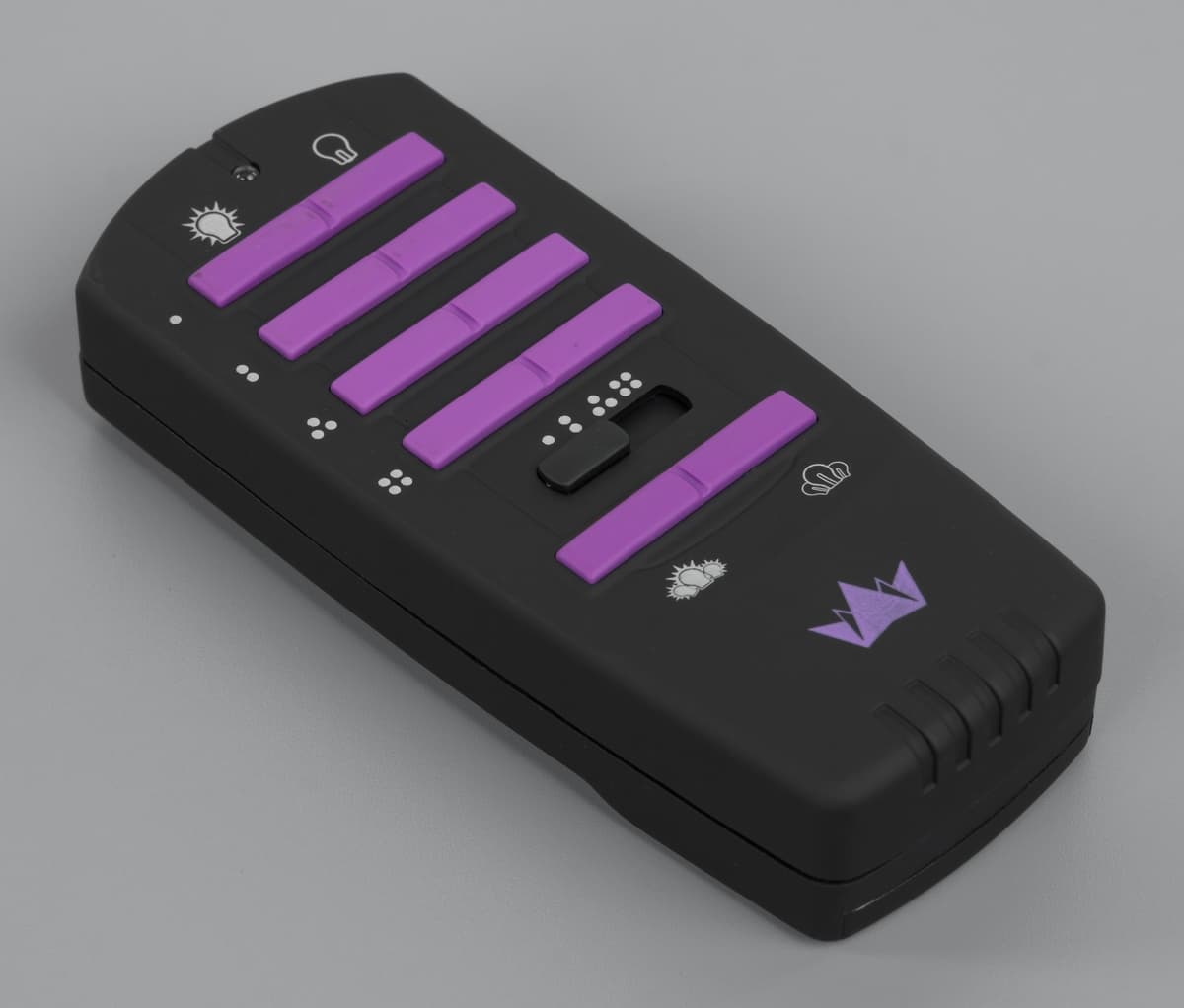

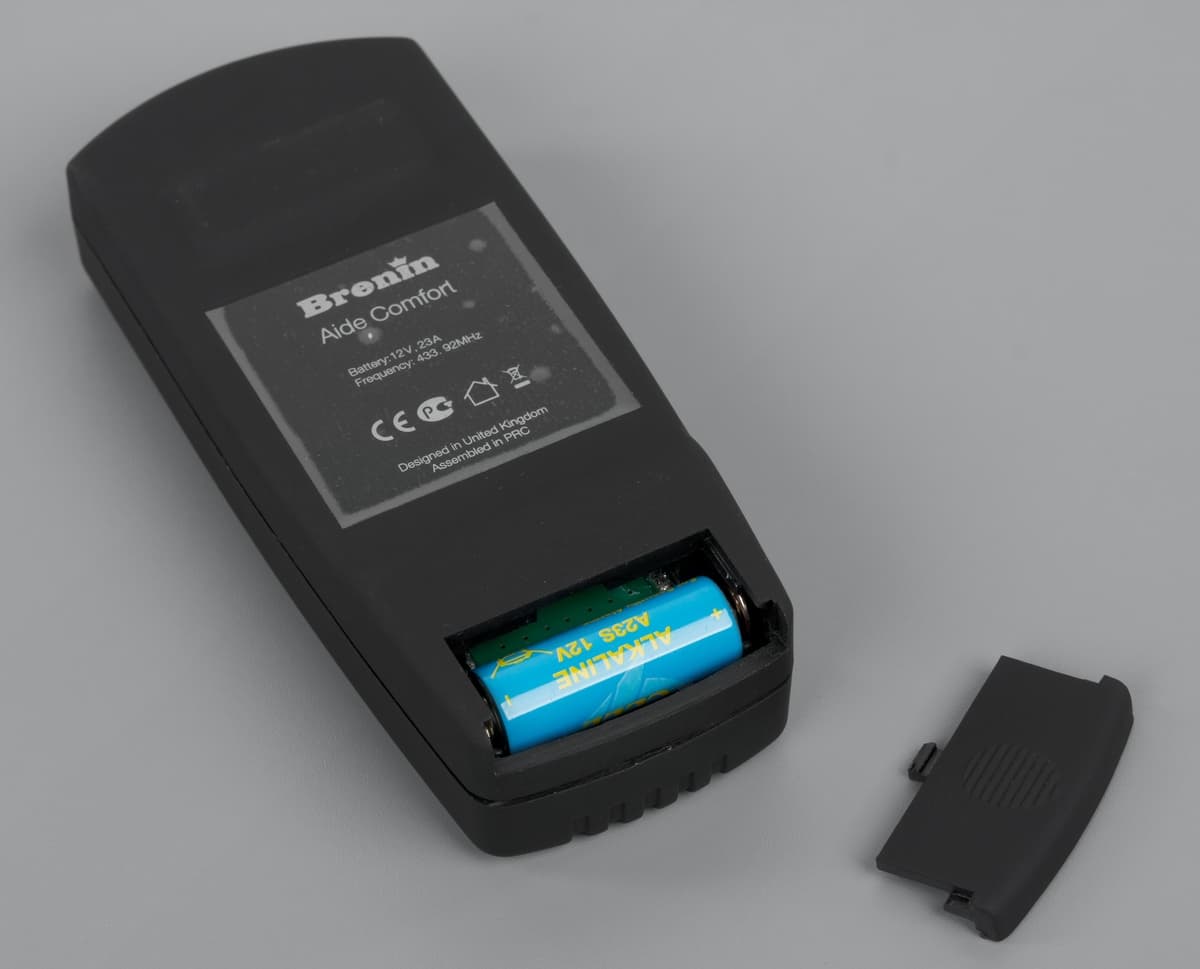

Более сложный пульт — Aide Comfort. Он имеет размеры 45×104×20 мм и также представлен в белом и черном вариантах (поставляются отдельно). Питание осуществляется от батареи A23S на 12 В. Эта модель поддерживает в общей сложности шестнадцать каналов — четыре пары кнопок могут быть использованы в четырех группах, устанавливаемых переключателем. Кроме того, предусмотрены кнопки «выключить/включить все», которые отправляют команды по всем каналам сразу.

Над кнопками есть индикаторный светодиод (яркость его тоже явно слишком велика), а батарея устанавливается в отсек в нижней части корпуса сзади. Отметим, что для данной модели заявлена дальность работы в 70 метров.

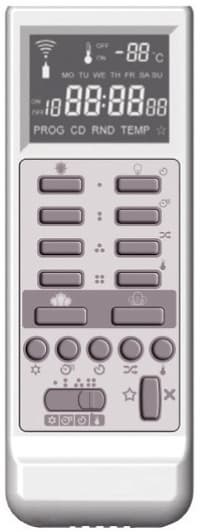

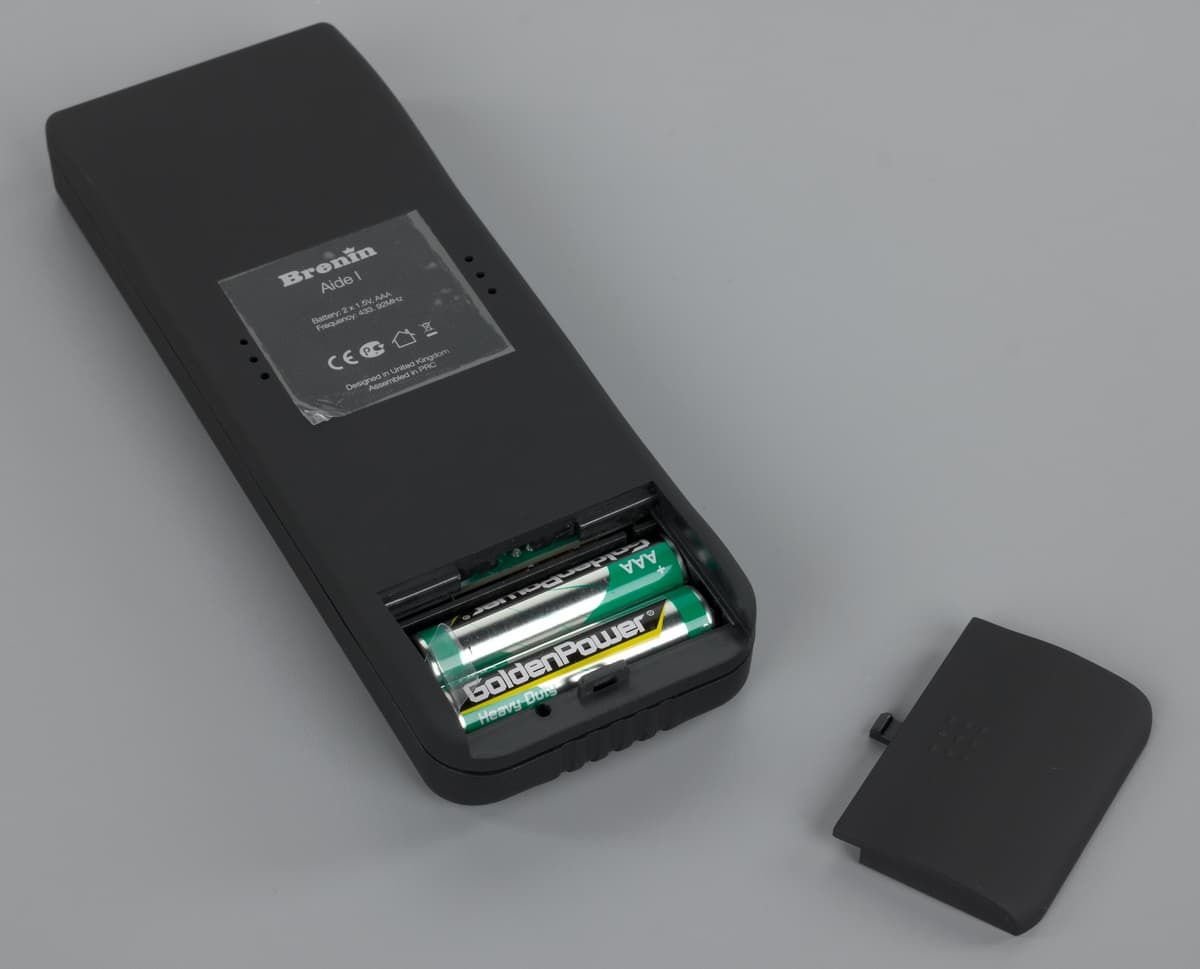

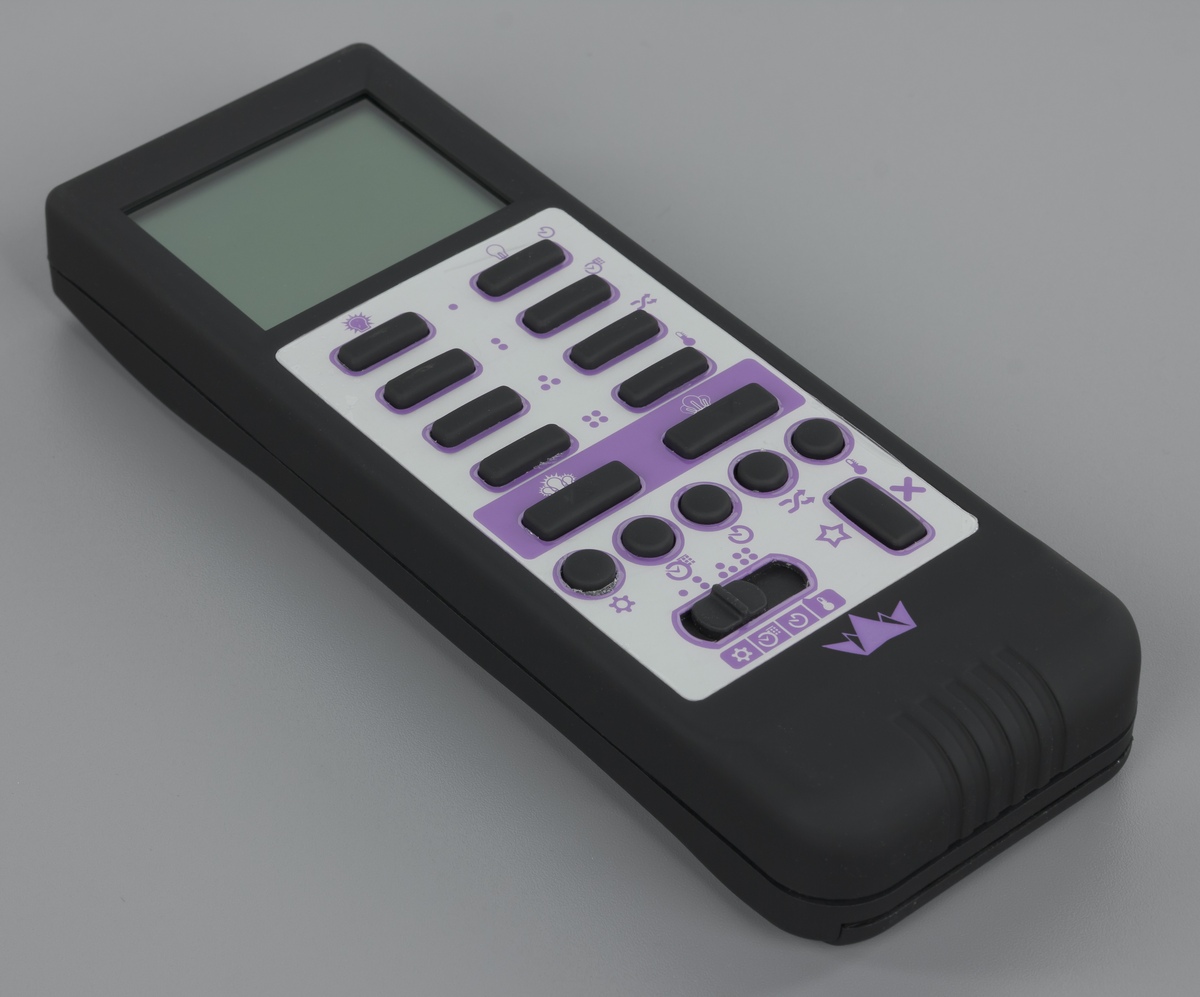

Наиболее сложное устройство в системе — пульт Aide I. Он заметно крупнее остальных (54×150×23 мм) и оборудован не только кнопками и переключателем групп, но и жидкокристаллическим дисплеем без подсветки.

На экране отображается день недели, время, температура и значки режимов. Отправка команд индицируется соответствующим значком на дисплее. Отдельного светодиода в этой модели нет. В тестировании использовался черный матовый вариант, но есть и белая модификация. Для питания установлены две батареи формата AAA. Дальность работы это модели также указана в 70 метров.

Aide I, как уже ясно по наличию экрана, имеет встроенные часы и цифровой термометр, что позволяет реализовать несколько сценариев управления устройствами. В этих режимах используются устройства, сопряженные с каналами в четвертой группе.

Внешний вид Brenin

На первом канале реализован режим таймера, работающий следующим образом — пользователь предварительно указывает время (в часах и минутах) и состояние (включено или выключено), а потом нажатием на кнопку в нижнем ряду запускает его. При этом на экране недолго показывается отсчет времени, а потом возвращаются часы. Проверить оставшееся время можно коротким нажатием кнопки таймера.

Второй канал отвечает за работу нагрузки по расписанию. Пользователю доступна настройка десяти записей, в каждой из которых указывается время включения и выключения, а также выбирается работа во все дни недели или только в рабочие.

Третий канал видимо используется для организации режима «кто-то есть дома» — включение и выключение нагрузки осуществляется в случайном режиме. Никаких деталей по этому режиму производитель не приводит. Хотя было бы логично как-то использовать встроенные часы для более эффективной реализации.

Четвертый канал используется в сценариях регулировки температуры. Для реализации режима нагрева, устанавливаются нижняя и верхняя температура для включения и выключения нагрузки (например, электрического обогревателя). Если же у вас есть устройство для охлаждения, которому достаточно включить питание для начала работы, то можно реализовать и этот сценарий, установив температуру выключения ниже температуры включения. Реальную работу может затруднять очень медленное и инертное реагирование датчика на изменение внешних условий.

Стоит заметить, что во всех программируемых режимах контроллер отправляет только одиночные команды на исполнительные устройства, что дает возможность независимо переключать нагрузки с других пультов и во время работы программ. Второе замечание по устройству — потеря всех настроек (в частности, расписания и регулировок температуры) при замене элементов питания.

Поскольку пользователь при работе с системой будет иметь дело в основном с данной группой устройств, их дизайн может иметь существенное значение. Что касается настенных выключателей, то они выглядят достаточно неплохо, а наличие нескольких вариантов цветового оформления выгодно отличает их от «безымянных» моделей. С пультами ситуация иная: видимо, производитель уделил меньше внимания их дизайну — наверняка можно было сделать их более изящными или хотя бы более тонкими. Впрочем, в руке они лежат хорошо и пользоваться ими комфортно.

Подключение и использование

Минимальный набор для работы системы состоит из одного исполнительного устройства и одного датчика или пульта. Настенные модели закрепляем на винтах или двухстороннем скотче (это, кстати, позволяет установить выключатели и на такие «сложные» поверхности, как стекло или зеркало), подключаем проходные розетки или меняем штатный выключатель на Mount Switch, снимаем защитные пленки из батарейных отсеков автономных устройств, настраиваем параметры датчиков.

Сопряжение устройств выполняется буквально за несколько секунд. Достаточно нажать и подержать кнопку на розетках или патроне, пока она не начнет мигать, и следом нажать одну из кнопок требуемого пульта. А если устройство только что из коробки и не имеет записанных кодов, то оно автоматически переходит в режим сопряжения при включении, что еще больше упрощает процесс. При необходимости аналогичным способом можно и удалить требуемый пульт из памяти приемника, нажав на нем вторую кнопку в режиме обучения.

К работе системы за время тестирования не было никаких замечаний. Устройства практически моментально реагировали на команды. Единственное, где можно было заметить некоторую задержку — в групповых операциях «включить/выключить все», осуществляемых со старших моделей пультов.

Датчики движения и открытия окна срабатывают четко, хотя набора фиксированных значений длительности включения нагрузки и освещенности может и не хватать в некоторых ситуациях. Крупный размер пультов и кнопок на них позволяет комфортно пользоваться ими вслепую. Настраивать режим расписания на Aide I не очень удобно из-за малого числа кнопок на устройстве, однако это стоит признать скорее разумным компромиссом, чем существенным недостатком. Кроме того, использование матричного дисплея и дополнительных кнопок навигации сказалось бы на стоимости.

Производитель говорит о том, что данная серия устройств не может быть использована совместно с другим 433-мегагерцовым оборудованием, однако верится в это с трудом. К сожалению, никаких других моделей для проверки данного утверждения в момент тестирования под рукой не нашлось.

Проверка дальности работы проводилась в обычной городской малогабаритной квартире. Максимальные доступные расстояния внутри помещения составляли около десяти метров через две некапитальные стены. По факту, можно было использовать управление и с лестничной клетки подъезда. А вот попытка погулять на улице вокруг дома в поисках максимального расстояния оказалась безуспешной. Присутствующие в эфире помехи не позволили точно оценить этот параметр: иногда все пульты работали и на трех десятках метров от установленных в розетки около окна приемников, а иногда и на пятнадцати срабатывали не с первого раза. В любом случае пульт Aide I субъективно действительно обеспечивает лучший результат, чем компактные Aide Charm.

Заключение

Рассмотренный комплект дистанционного управления не является системой домашней автоматизации в полном смысле этого термина, однако позволяет достаточно удобно и относительно недорого решить некоторые задачи в этом сегменте. Прежде всего, это работа с освещением через пульты и по сигналам датчиков. Второй вариант — удаленное управление различными нагрузками, в том числе и на улице.

Децентрализованная беспроводная система удобна в установке и не требует наличия специальной подготовки у пользователей. В то же время, надо понимать и ограничения данного подхода. Основными из них являются отсутствие обратной связи и гарантии доставки команд, сложность построения сетей с широким покрытием, а также ограниченые возможности управления.

Из положительных особенностей конткретного рассмотренного решения отметим возможность выбора варианта цветового оформления у большинства устройств, наличие модификаций для уличной установки у пары моделей и многофункциональный пульт Aide I. В то же время, на наш взгляд, в наборе явно не хватает встраиваемых реле, диммеров и, может быть, розеток. Все-таки если говорить о постоянном освещении, не всегда возможно подключить его через внешнюю проходную розетку. Система проста в установке и настройке. Справиться с ней сможет и неподготовленный пользователь. Ему даже не помешают некоторые неточности в документации, хотя, конечно, для технических характеристик компания должна предоставлять достоверную и полную информацию.

По данным производителя, в следующем году планируется расширение ассортимента. В частности, ожидается появление специального модуля, позволяющего интегрировать систему в компьютерную сеть по Wi-Fi для управления ею из фирменного приложения для смартфона или планшета, а также с персонального компьютера через браузер. Подобные возможности могут существенно расширить сценарии использования системы, однако многое будет зависеть от мобильных приложений.

В таблице ниже приводятся рекомендованные розничные цены на оборудование по состоянию на конец ноября.

ПродуктРРЦ (руб.)
Пульт Aide I1450
Пульт Aide Comfort1050
Пульт Aide Charm (2 шт.)1450
Розетка Easy Socket1150
Розетка Easy Socket Outdoor1350
Патрон для лампы Bulb1150
Патрон для лампы Bulb Dimm1350
Выключатель Easy Switch1100
Выключатель Easy Switch Dau1200
Встраиваемый выключатель Mount Switch1550
Датчик движения Motion Sense1400
Датчик движения Motion Sense Outdoor1550
Датчик открытия окна или двери Open Sense1050
