Система домашней автоматизации
ABB free@home


Компания ABB известна сегодня как один из крупнейших производителей силового оборудования и систем автоматизации для различных сегментов рынка, включая производство, транспорт, коммерческие предприятия и жилой сектор. В штате этого производителя работают около полутора сотен тысяч человек, из которых более тысячи — в России. Бренду ABB недавно исполнилось двадцать пять лет, а ведет свою историю компания уже 130 лет.

Когда речь заходит об инсталляционных системах ABB, обычно вспоминаются продукты на базе технологии KNX, способные решать широкий класс задач интеллектуальной автоматизации зданий любых размеров.

ABB free@home

Однако в конце прошлого года компания представила на рынок новое семейство решений free@home, которым она планирует занять нишу доступных гибких инсталляций небольших масштабов.

Введение

Система позиционируется для использования в небольших домах и квартирах. Основными ограничителями здесь выступают максимальное число устройств на шине и набор доступных элементов. Продукт поддерживает реализацию трех основных функций: освещение, жалюзи и отопление (климат). Кроме того, совместно со специализированными панелями возможно выполнение функций домофонии по шине Welcome, однако в этом случае стоимость решения существенно увеличивается.

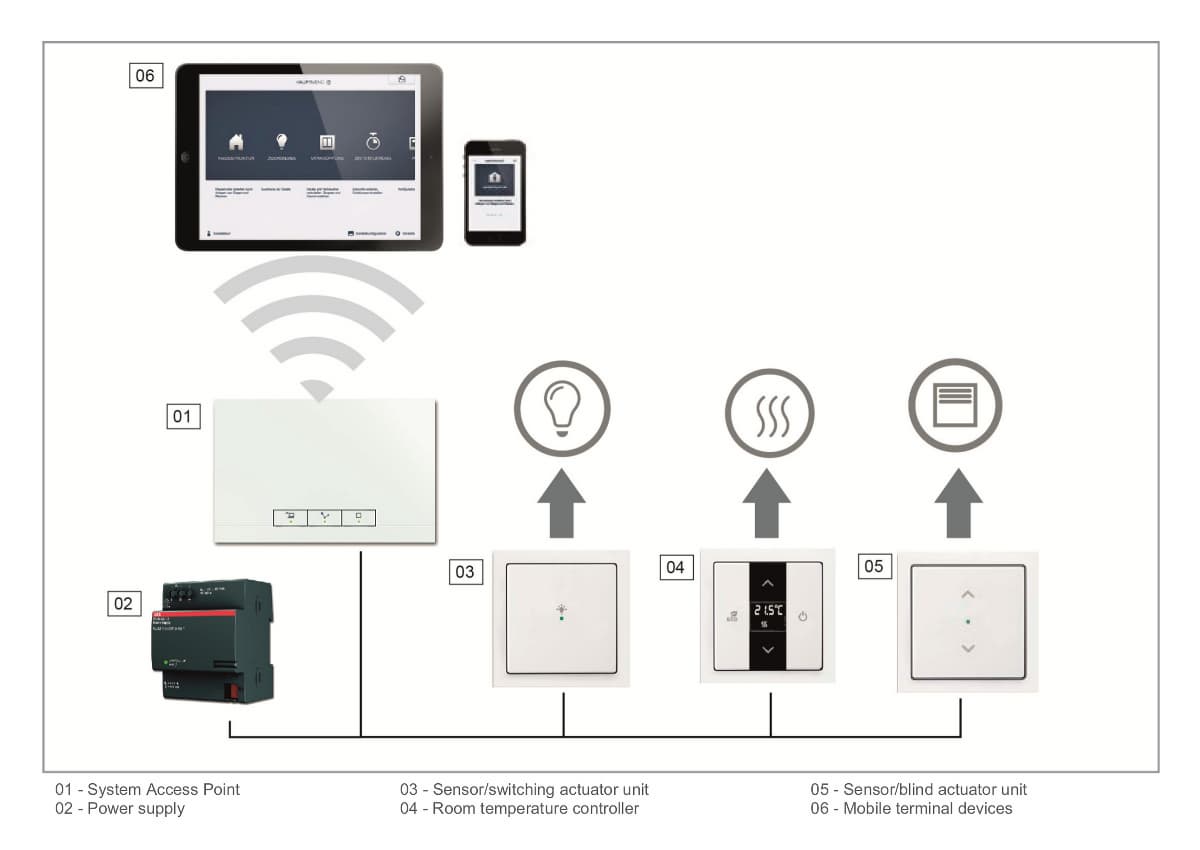

Готовая система состоит из системного контроллера, блока питания, датчиков/сенсоров/кнопок и исполнительных устройств, которые связываются общей проводной шиной. Более подробно об их моделях мы расскажем далее. Решение использует свой собственный протокол обмена данными, никаких шлюзов в другие системы или объединение контроллеров для масштабируемости не предусмотрено. Кроме аппаратных элементов для управления системой можно использовать компьютер с браузером и мобильные устройства.

Из важных характеристик решения производитель отмечает совместимость с накладными элементами серий Busch-Jaeger и Zenit, предоставляющими дизайнерам широкий простор для реализации своих проектов. В плюсы продукта можно отнести и хорошую поддержку документацией и обучающими материалами, позволяющую быстро разобраться с данным решением даже не имеющим богатого опыта инсталляторам. Отдельно отметим, что подавляющее большинство документов имеют перевод и на русский язык.

Также компания акцентирует внимание на том, что электронные компоненты данной серии продуктов изготовляются на заводах в Германии, а внешние элементы из пластика — в Испании.

Технические характеристики и особенности

ABB free@home использует проводную шину для обмена данными между элементами системы. Среднее напряжение в ней составляет 24 В. Могут использоваться аналогичные KNX кабели, включая JY(St)Y2x2x0,8 VDE0815, YCYM2x2x0,8, A2Y(L)2Y и A-2YF(L)2Y. Сама шина двухпроводная, но рекомендуется прокладка четырехжильного кабеля. Для непосредственного подключения шины на всех устройствах установлены удобные специальные разъемы для монтажа без использования инструментов.

Продукт имеет гибкие возможности по реализации топологии шины. Можно использовать последовательное соединение, звезду, дерево и любые другие комбинации, кроме кольца. Суммарная длина кабеля одной линии может достигать 1000 метров. Максимальное удаление устройства от блока питания — 350 метров. Максимальное расстояние между двумя устройствами — 700 метров. При необходимости можно установить в сеть второй источник питания, но расстояние между ними должно быть не менее 200 метров.

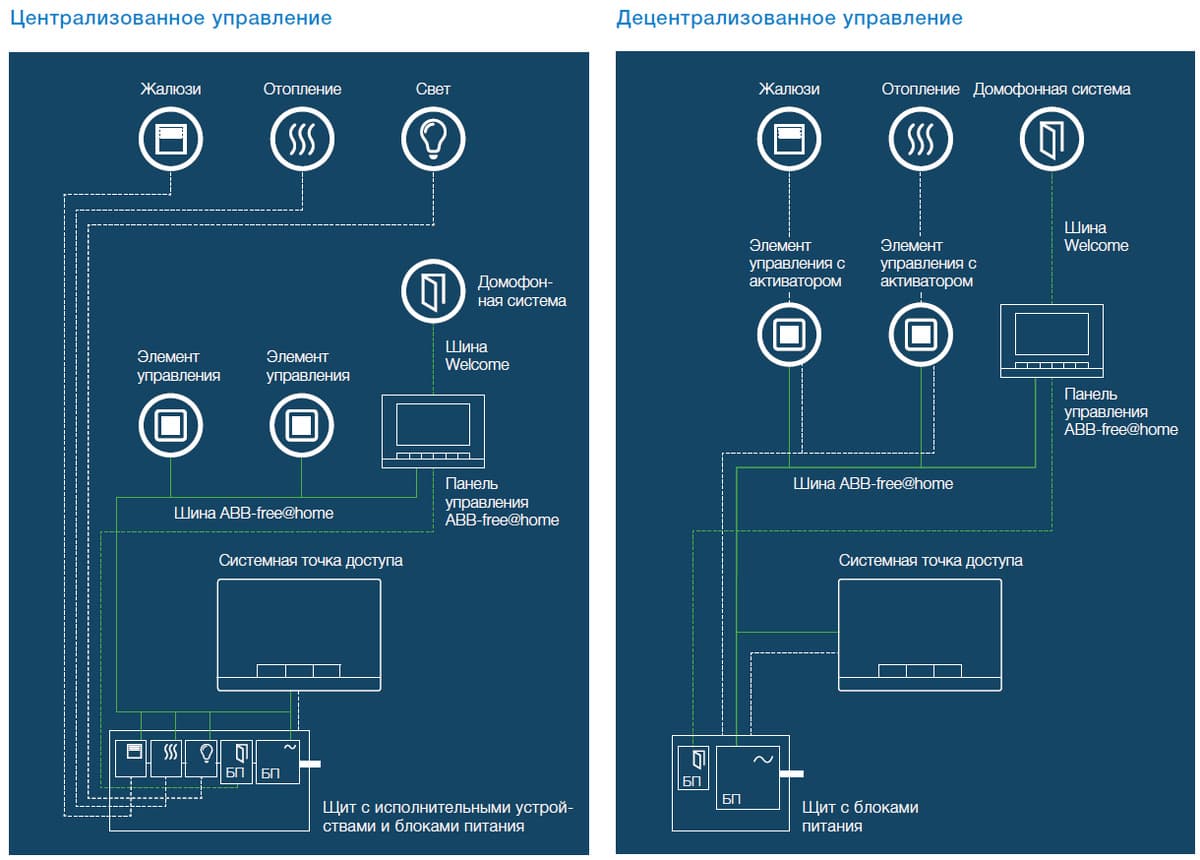

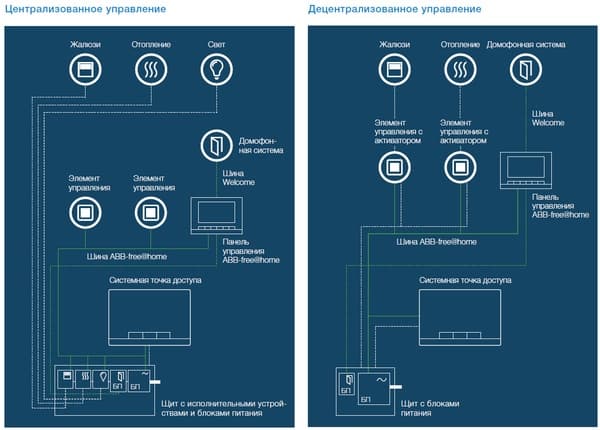

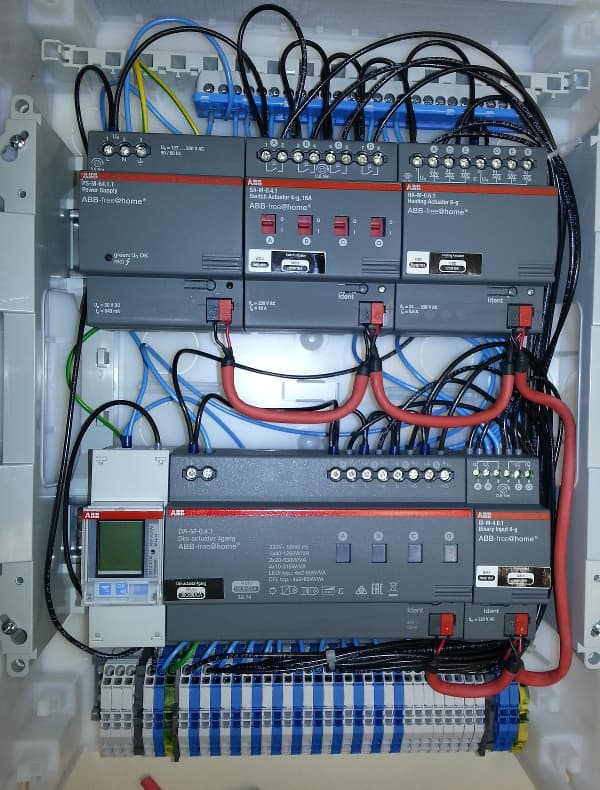

С точки зрения построения системы управления, можно использовать как распределенный вариант, когда исполнительные устройства находятся около соответствующих потребителей, так и централизованный, где все нагрузки коммутируются из общего распределительного шкафа. Конечно, можно и комбинировать данные схемы исходя из требований проекта.

Максимальное число устройств в одной системе — 64. При этом под устройством подразумевается именно один аппаратный блок, в котором может быть несколько функций или каналов. Так что при необходимости общее число управляемых элементов может быть существенно выше.

Большинство устройств предназначено для эксплуатации внутри помещений. Для них обеспечиваются соответствие уровню защиты IP20 и работа в диапазоне температур от −5 до +45 °C. Отметим, что часть моделей существует в версиях для сетей питания 230 или 127 В (это, в частности, контроллер и блок диммеров).

Элементы системы

Ассортимент продуктов в линейке достаточно широкий и протестировать все модели у нас возможности не было, поэтому часть представленной информации об устройствах приводится на основании официальной документации. Для практического знакомства с системой применялся комплект из системной точки доступа, блока питания, термостата и трех комбинированных устройств с парой клавиш и реле, диммером, блоком управления жалюзи.

Контроллер

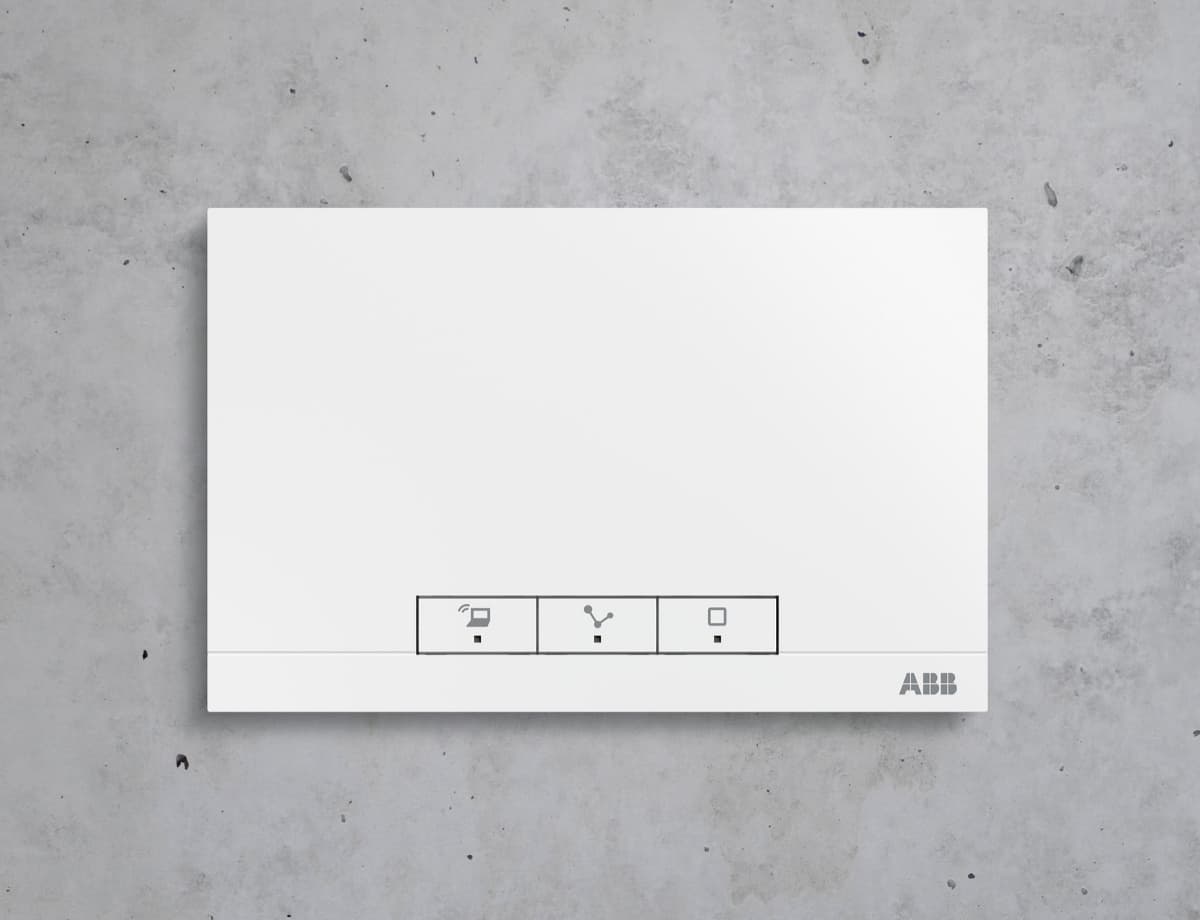

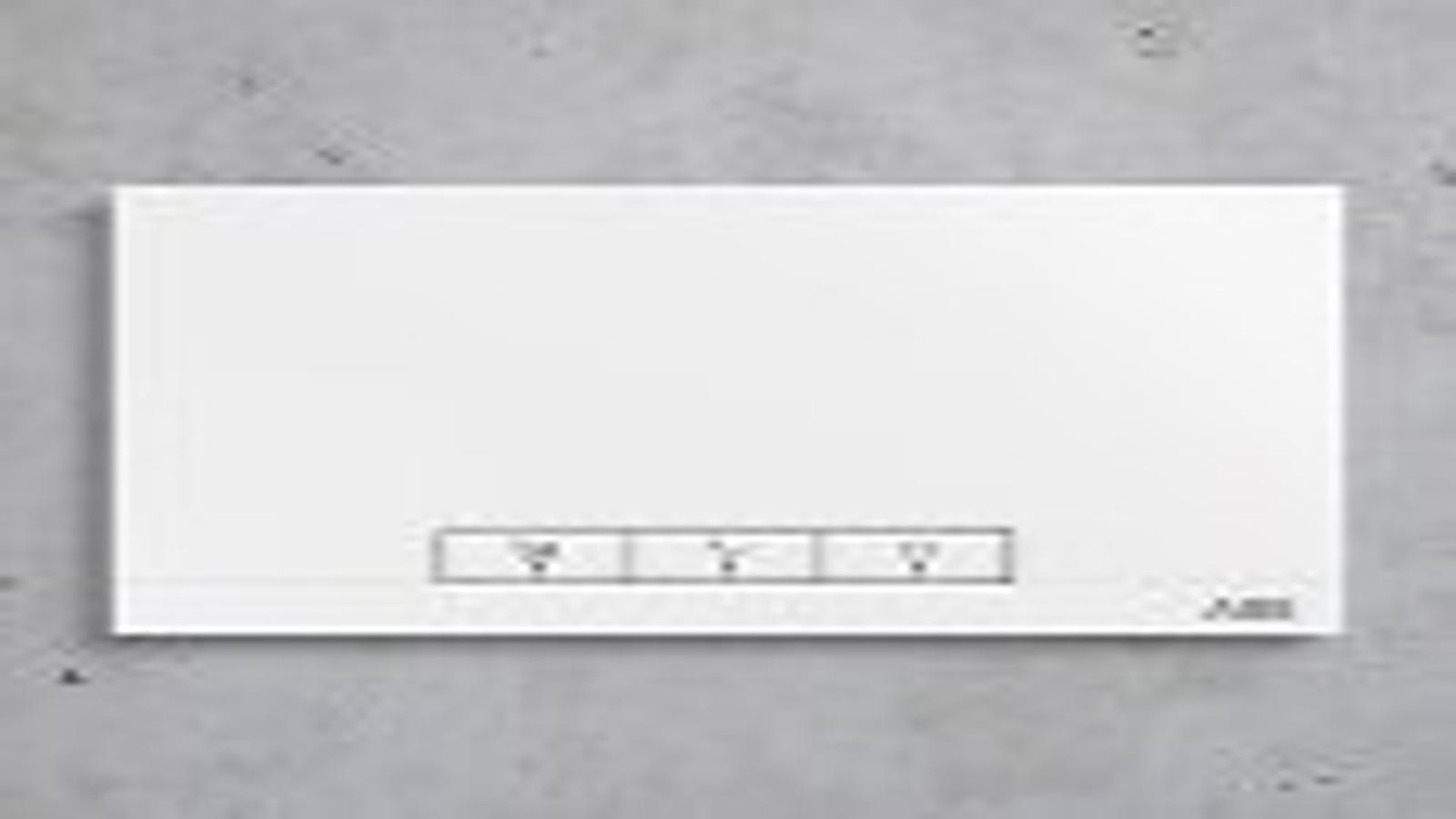

Системная точка доступа SAP-S-1-84 используется для объединения всех элементов решения, программирования, мониторинга, удаленного управления и других функций, в частности, работающих с учетом времени. Формально, некоторые из сценариев (например, управление группами освещения) могут работать после первоначального программирования и без нее, однако рекомендуется оставлять устройство в составе сети на весь срок эксплуатации, что позволяет более гибко использовать продукт.

Доступ к интернету позволяет реализовать удаленное управление, сервис обновления программного обеспечения и прошивок, а также синхронизировать встроенные часы, но непосредственно для работы он не обязателен.

В данном устройстве установлен специализированный микроконтроллер, адаптер шины free@home, проводной и беспроводной интерфейсы локальной сети и вспомогательные элементы. По информации от производителя, от сети питания блок потребляет не более 70 мА.

Корпус устройства изготовлен из белого пластика. Габаритные размеры составляют 170×30×110 мм. Основной предполагаемый вариант установки — накладной монтаж на стену. Благодаря специальным отверстиям, вся коммутация может быть скрытой. В минимальном варианте устройство подключается к сети питания (блок питания у него встроенный) и сети free@home. Дополнительно может быть использован порт RJ45 для работы с проводной домашней локальной сетью. Перед установкой крышки рекомендуется записать представленные под ней данные об имени и пароле беспроводной сети, также могут быть полезны и MAC-адреса сетевых интерфейсов для настройки выдачи роутером контроллеру постоянного IP-адреса.

В нижней части лицевой панели устройства находятся три кнопки-индикатора. Одновременное их нажатие после активации режима сброса скрытой кнопкой приводит к очистке конфигурации. Первая кнопка используется для переключения устройства в режим точки доступа и индикации его состояния. Он необходим при начальной настройке системы, а также может быть полезен и для инсталлятора, не требуя подключения его оборудования к домашней локальной сети. Второй и третий элементы работают только как индикаторы, показывая статус подключения и активность работы с локальной сетью и статус питания и состояния контроллера.

Блок питания

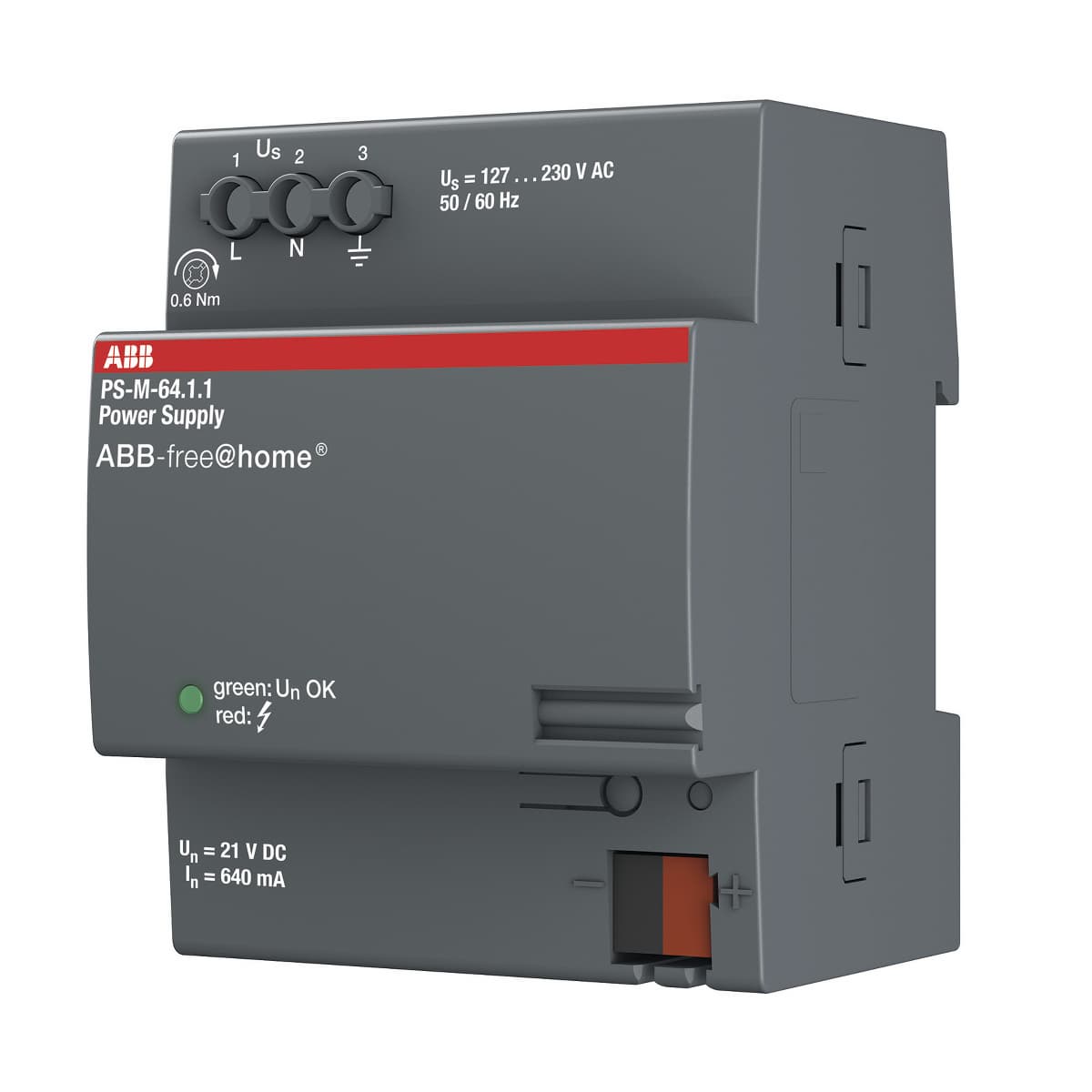

Для питания системы применяется устанавливаемый на DIN-рейку блок PS-M-64.1.1 размером 4 MW. Он выдает в шину 30 В 640 мА, и в большинстве конфигураций будет достаточно использовать одно такое устройство в инсталляции.

При необходимости в системе может использоваться более одного блока питания. Также из характеристик устройства отметим устойчивость к потерям питания в сети длительностью до 200 мс. Для контроля статуса блока питания на его корпусе присутствует один светодиод.

Сенсоры

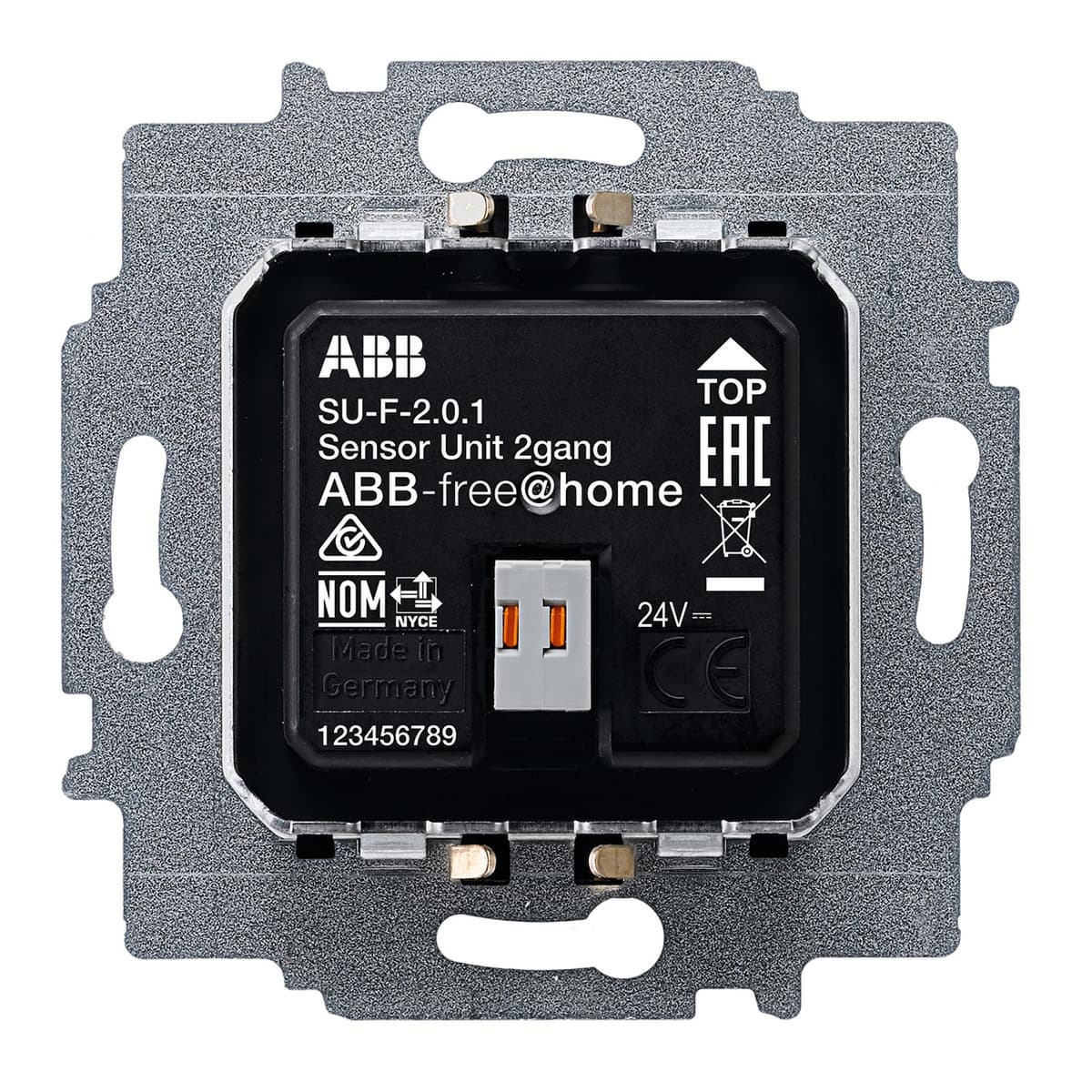

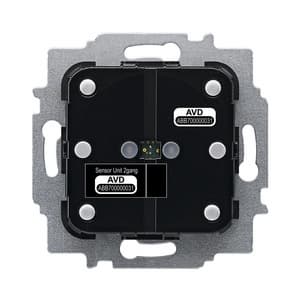

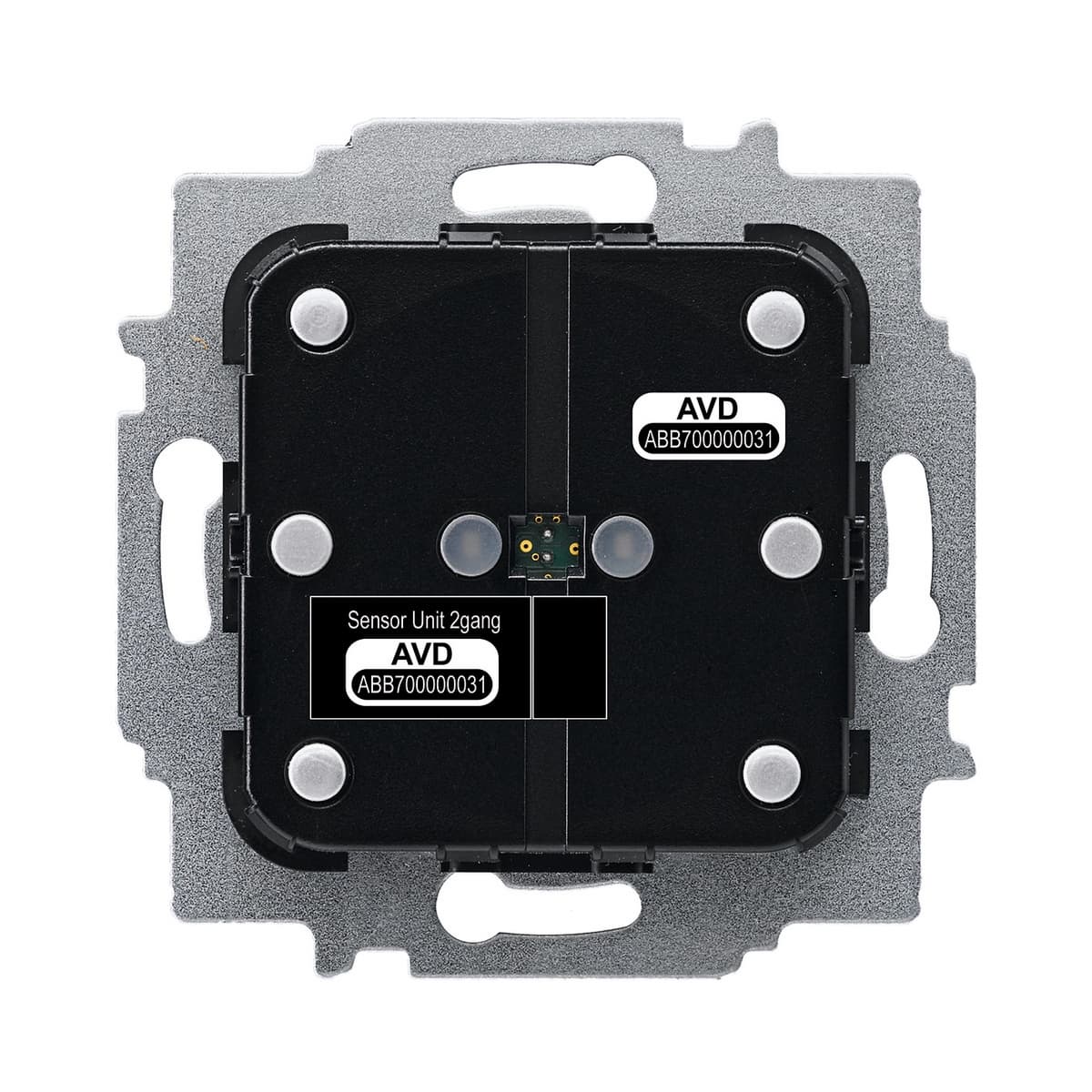

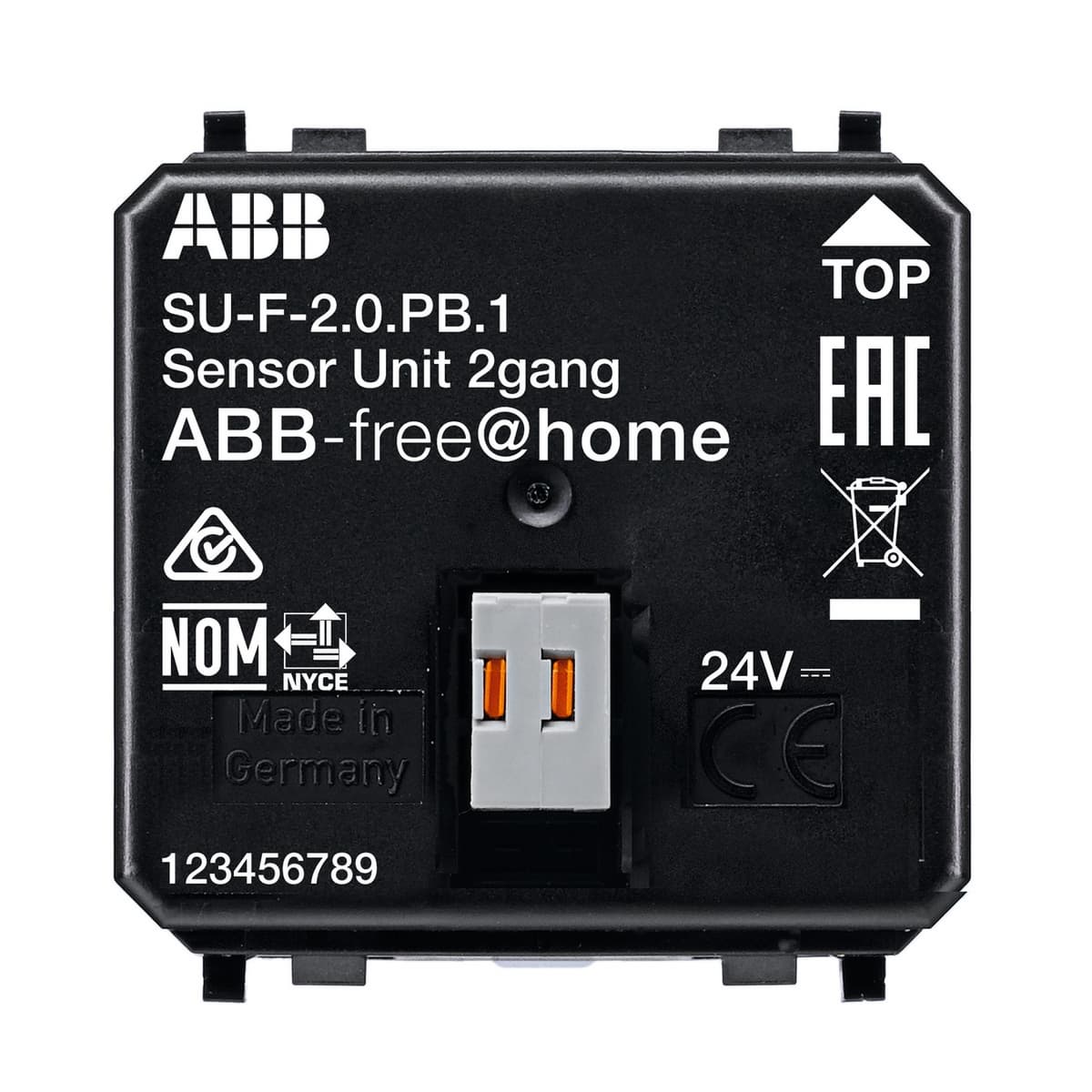

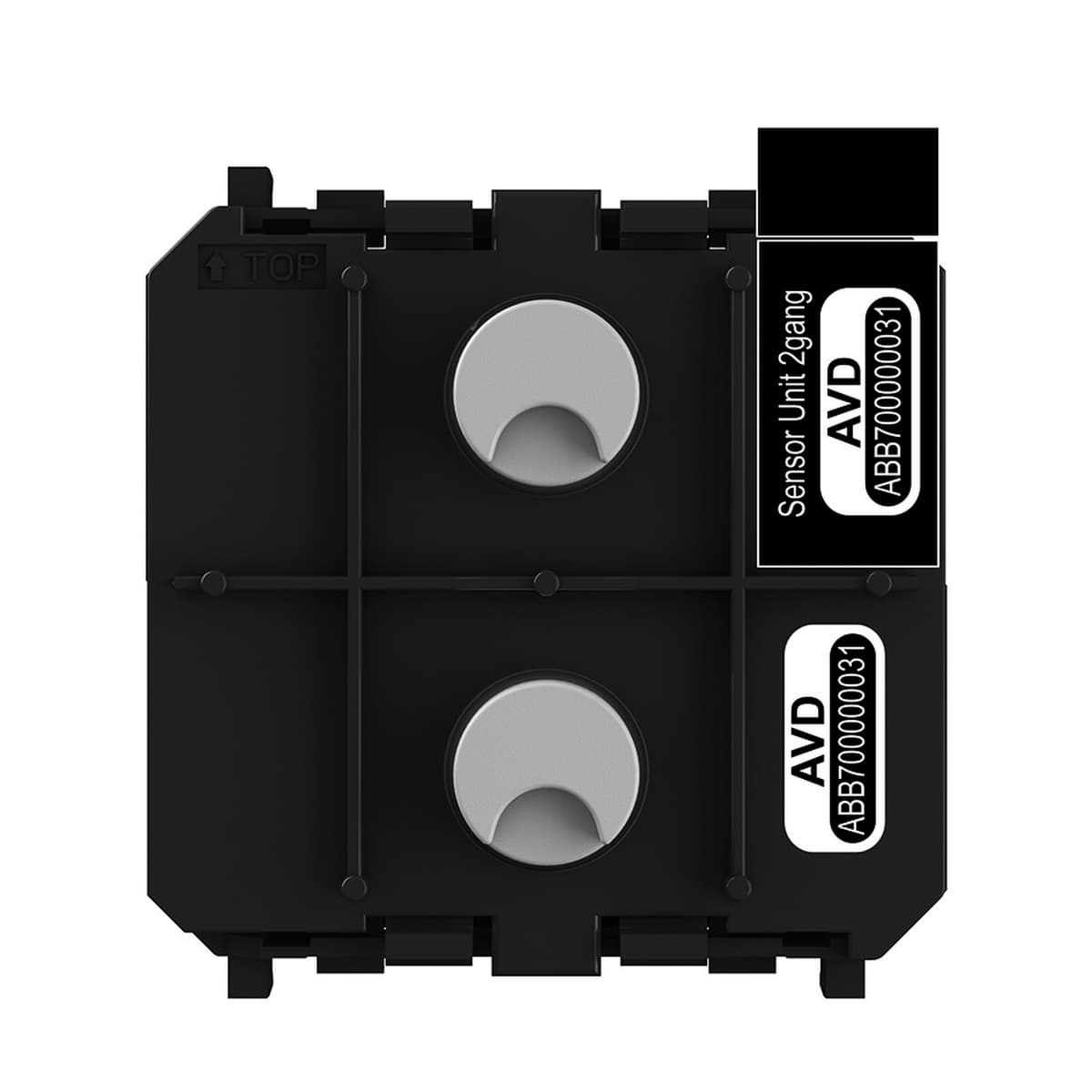

Базовым управляющим элементом системы являются SU-F-1.0.1 и SU-F-2.0.1 — блоки кнопочных модулей на одну или две клавиши, каждая из которых имеет два выключателя, а также поддерживает функции длительного нажатия и удержания. Конструктивно данный элемент состоит из нескольких частей — устанавливаемого в подрозетник блока с электроникой (глубина — менее 10 мм), декоративной рамки и собственно клавиш.

Сенсоры ABB free@home   Сенсоры ABB free@home

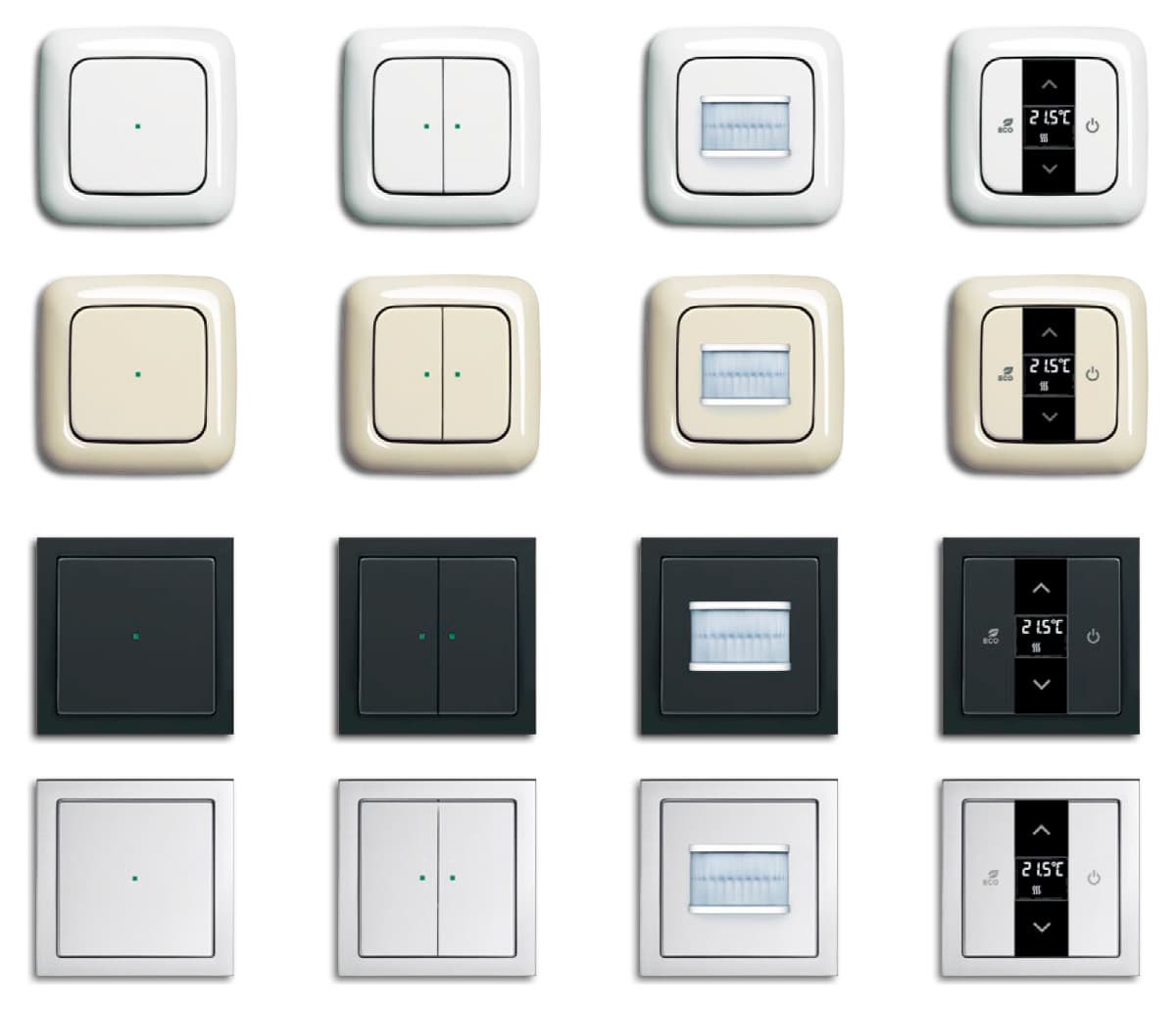

Благодаря поддержке стандартного конструктива серии Busch-Jaeger и Zenit, можно воспользоваться богатым каталогом установочных элементов и подобрать подходящий под любой дизайн помещения вариант. Отметим, что в выключателях предусмотрен встроенный светодиодный индикатор зеленого цвета (один или два), а клавиши могут иметь дополнительные обозначения, например символ лампочки или направления.

Сенсоры ABB free@home   Сенсоры ABB free@home

Параметры данных устройств позволяют выбрать режим работы встроенного индикатора — постоянная подсветка или отображение статуса нагрузки, а также установить яркость светодиода днем и ночью (требуются дополнительные настройки системы управления).

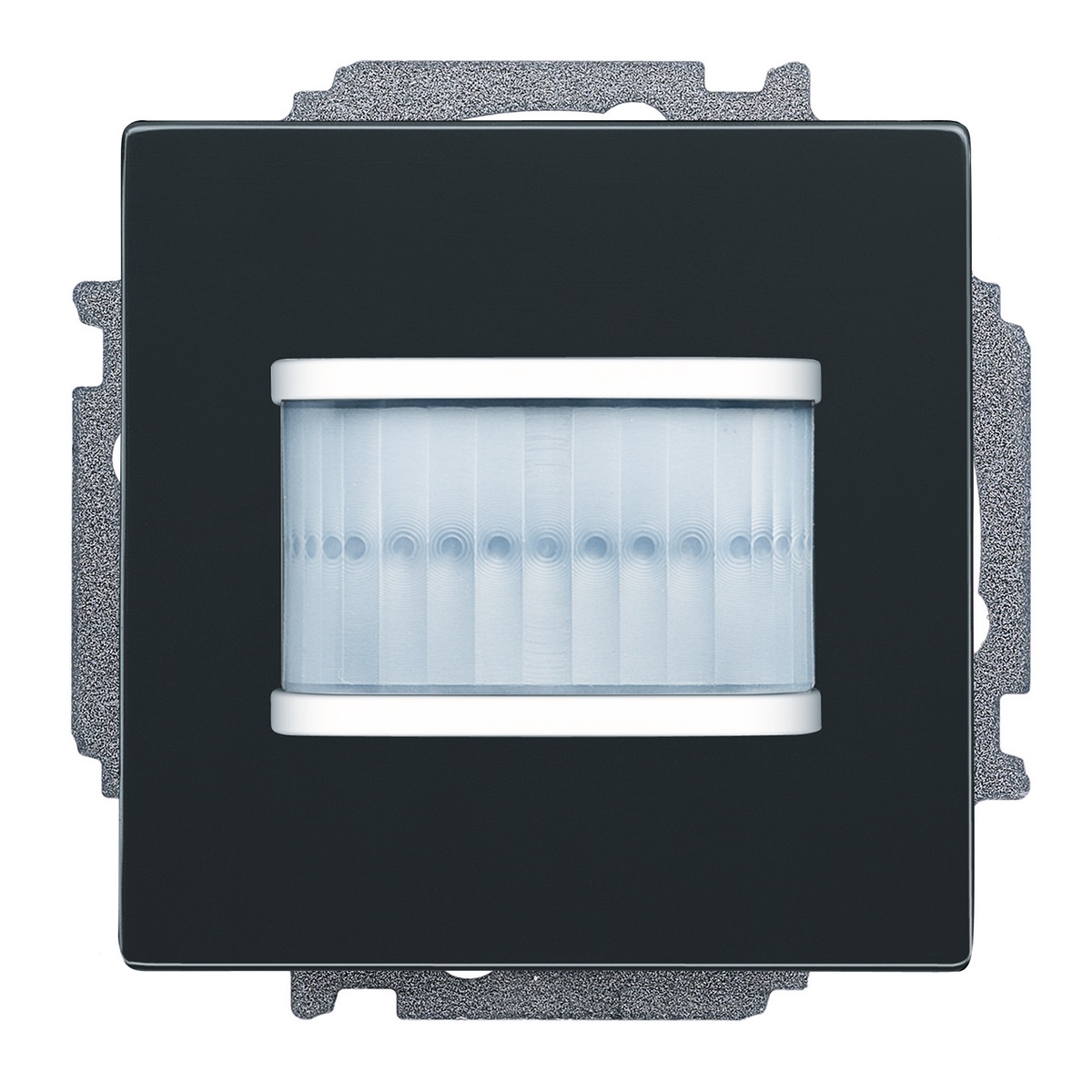

Что касается датчиков для автоматизации, то система не балует пользователя выбором. Предусмотрено только два варианта — датчик движения и термостат. Первый (MD-F-1.0.1) представляет собой встраиваемый модуль с глубиной посадочного места 9 мм и несколькими вариантами дизайна рамки.

Для его установки рекомендуется выбирать высоту 1,1-1,3 метра, при этом дальность работы составляет около шести метров, горизонтальный угол — 180 градусов, а вертикальный — около 20 градусов. В настройках датчика можно дополнительно ограничить срабатывание устройства темным временем суток.

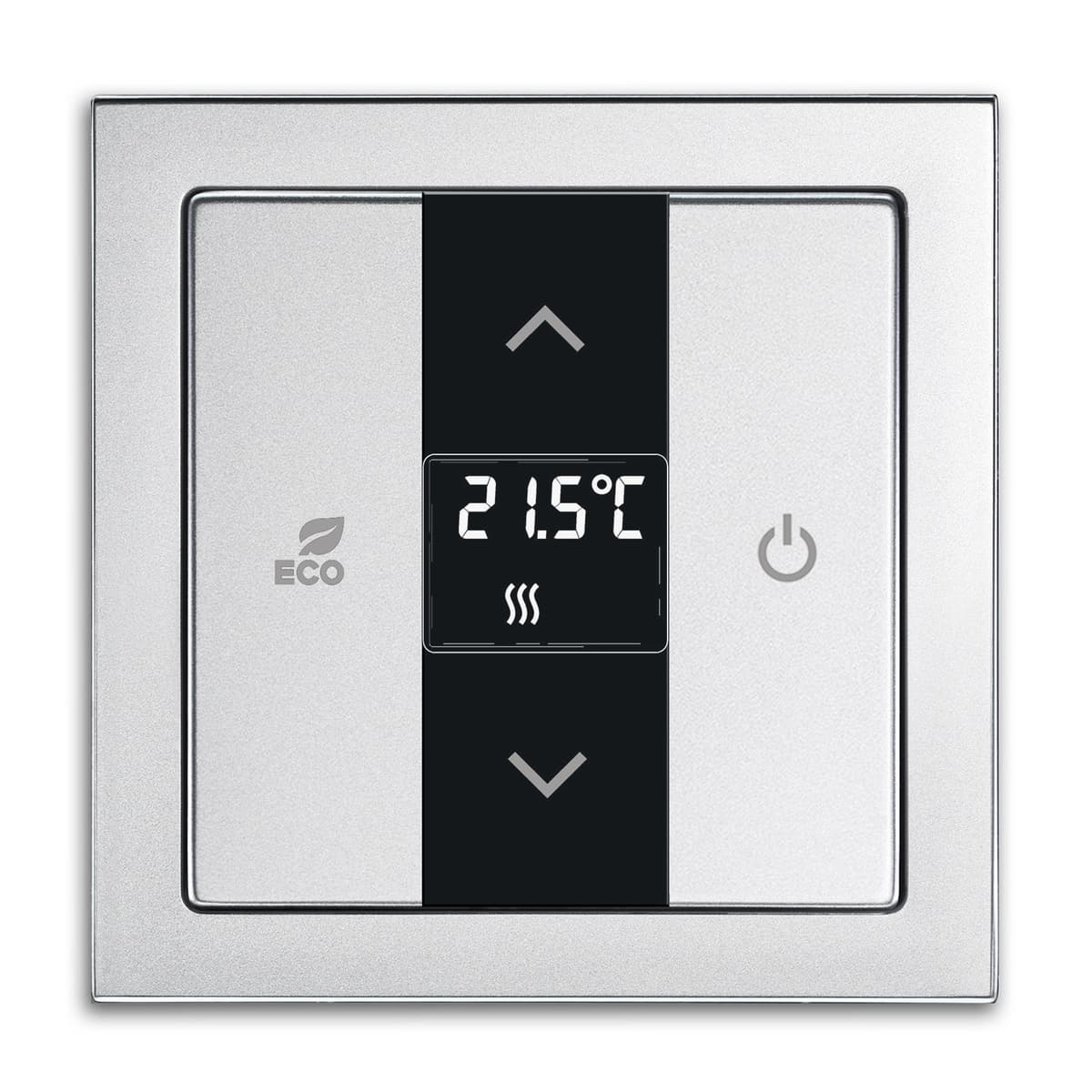

Комнатный термостат RTC-F-1 используется для реализации сценариев поддержания заданной температуры. Как и датчик движения, эта модель имеет оригинальный конструктив, требующий накладок нестандартного формата. Блок устанавливается в традиционный подрозетник и имеет глубину около 16 мм. На внешней части находятся четыре кнопки — две для выбора температуры (с точностью до половины градуса в диапазоне от 7 до 35 °C), одну для включения эко-режима и одну для управления общим питанием. В центре модуля находится сегментный индикатор текущей настройки температуры и состояния устройства, оборудованный подсветкой.

Устройство работает по алгоритму ПИ-регулирования и имеет три настраиваемых параметра — изменение температуры для режима Eco, коррекция показаний температурного датчика, таймер для совместной работы с детектором движения для переключения на экономичный режим при отсутствии в комнате людей. Для работы в больших помещениях можно использовать сразу несколько термостатов, расположенных в разных местах. При этом только одно будет использоваться для получения данных температуры, а остальные будут обеспечивать функции регулировки температуры и измерения режимов.

В документации упомянуто использование внешних входов для выбора алгоритма нагрева или охлаждения, а также связь с датчиком открытия окна для перевода в режим защиты от замерзания. На практике в качестве исполнительных устройств для этого сенсора могут выступать и обычные реле.

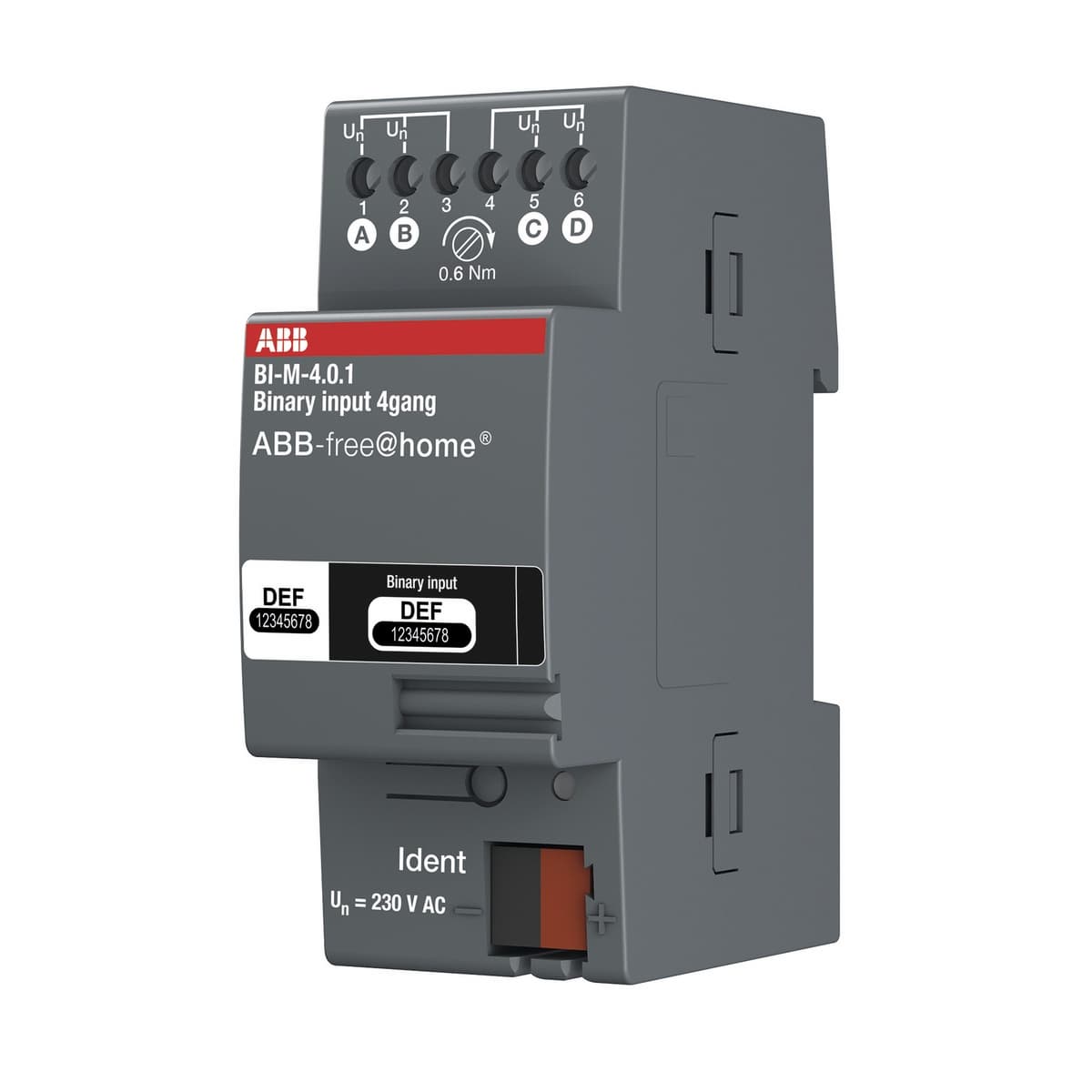

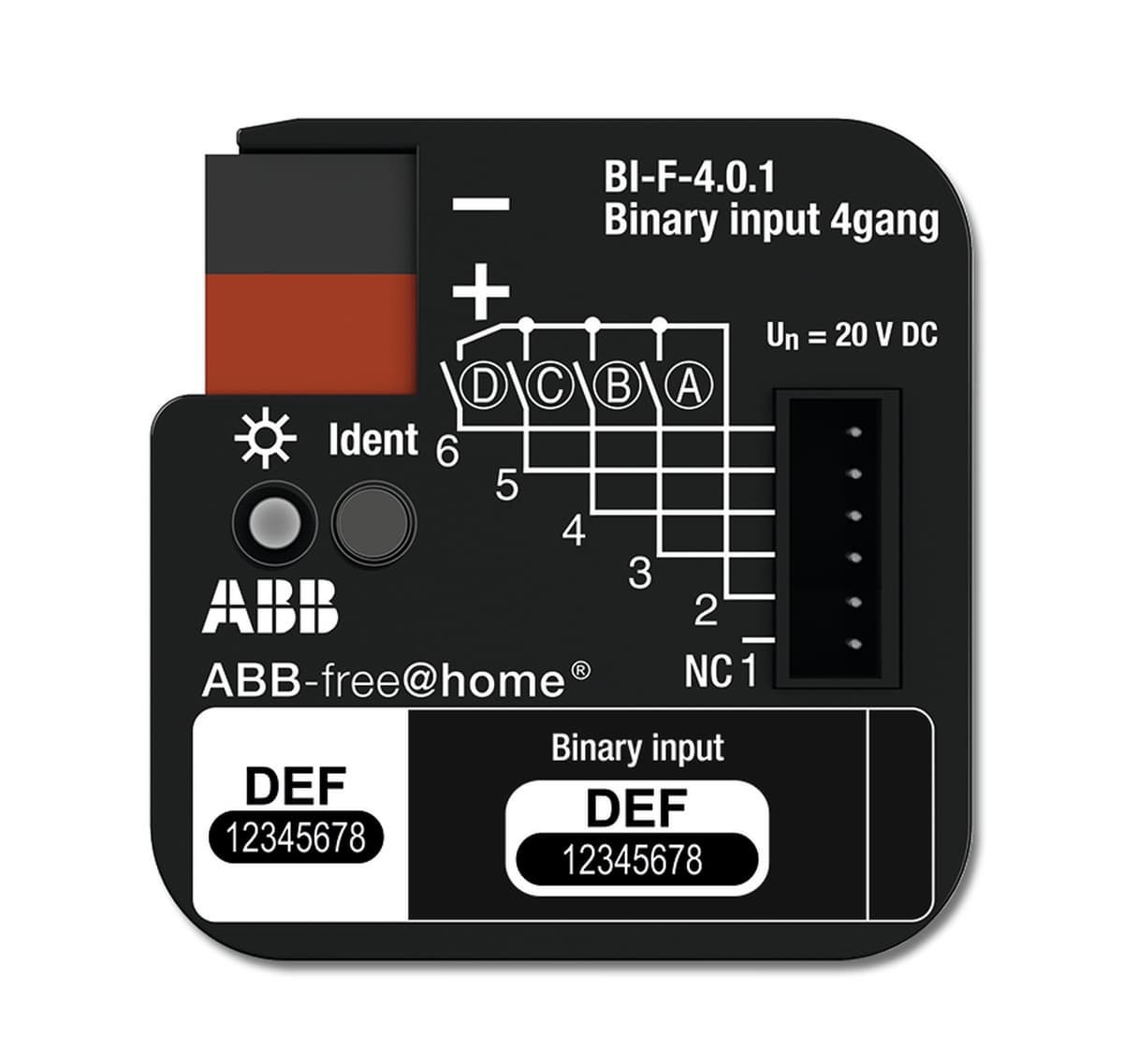

Для расширения возможностей управления системой, а также реализации дополнительных функций, в линейке продуктов есть еще три модели датчиков. Устанавливаемый на DIN-рейку (занимает 2 MW) модуль бинарных входов BI-M-4.0.1 может определять наличие напряжения (10-230 В, AC/DC) на своих четырех входах и таким образом подавать сигнал системе управления. Его можно использовать, например, совместно с существующими выключателями, подключив к ним вместо нагрузки. Для подключения сухих контактов применяются две универсальные модели (BI-F-2.0.1 и BI-F-4.0.1), встраиваемые в стандартную монтажную коробку. Отличаются они только числом поддерживаемых каналов — два или четыре.

Каждый их каналов этих устройств настраивается на выполнение определенной функции, в числе которых эмуляция обычных клавиш (в том числе и длительных нажатий), а также датчики открытия окна, дождя или ветра. В дальнейшем в зависимости от этого параметра, канал устройства может быть связан с другими элементами системы. Например, можно давать команду на закрытие жалюзи при срабатывании датчика дождя, или переключать термостат в режим антизамерзания при открытии окон.

Активаторы

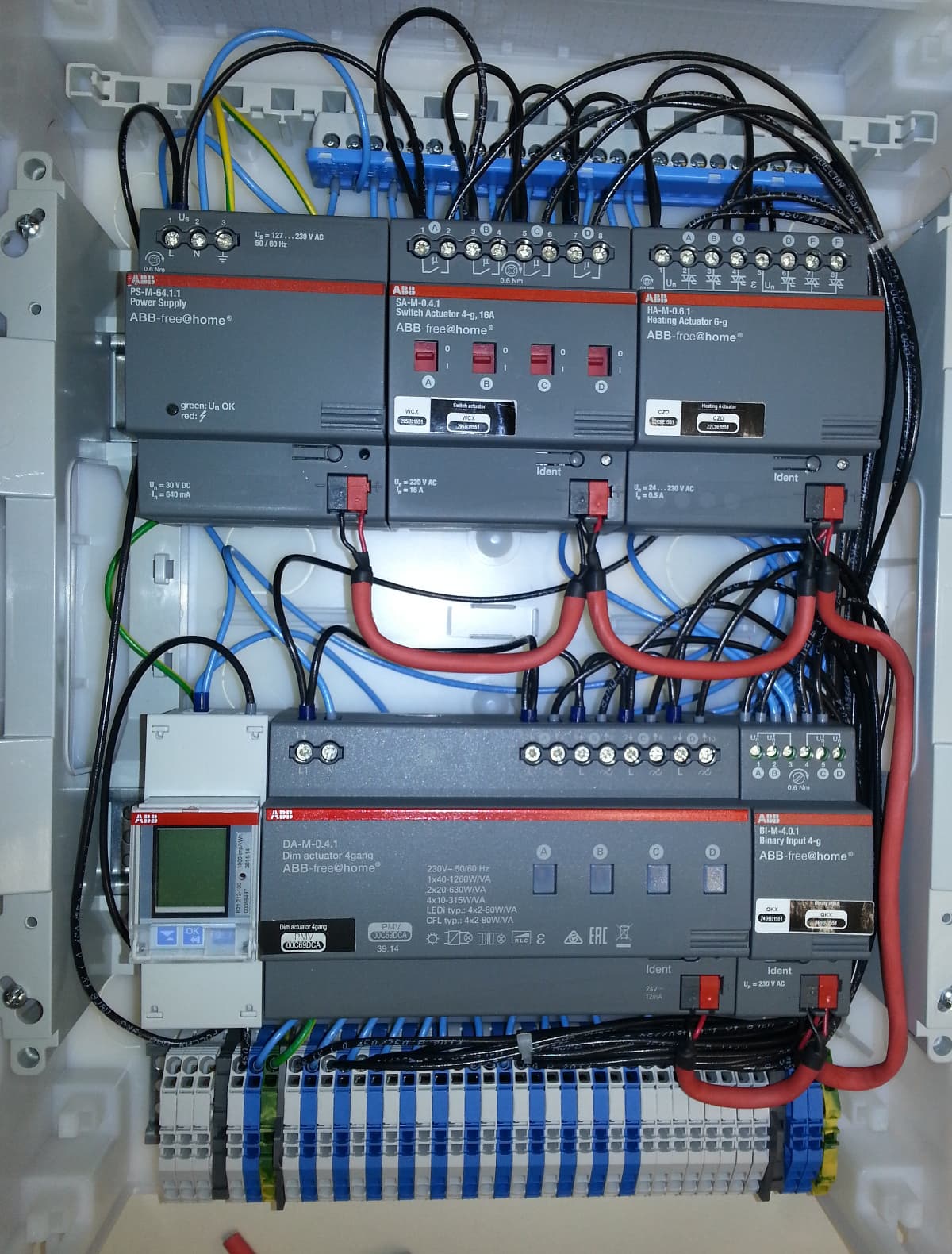

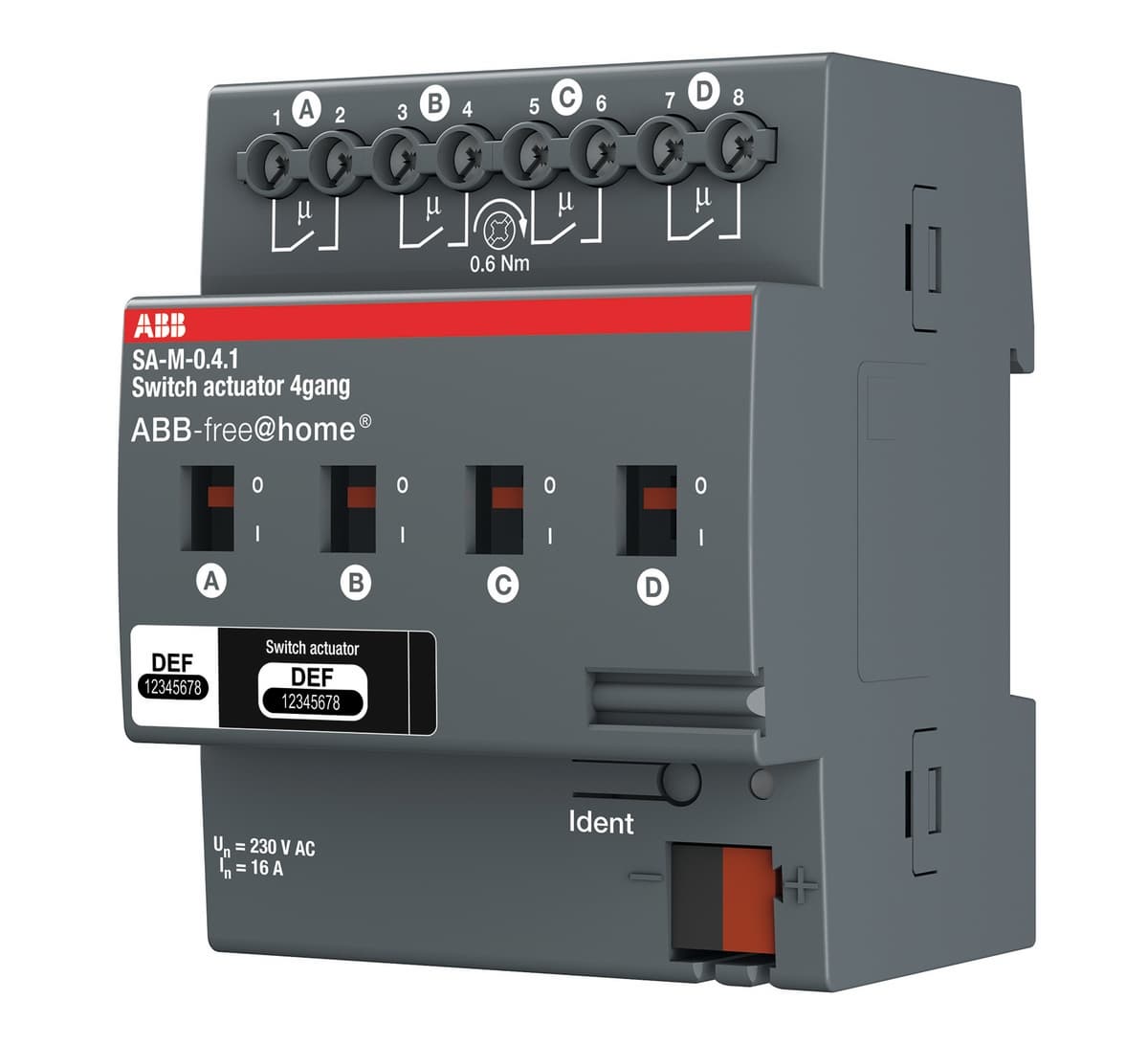

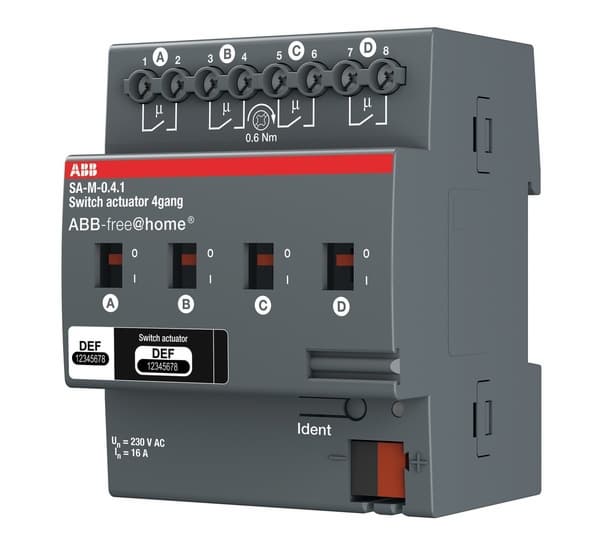

Непосредственно коммутацией нагрузки занимаются исполнительные устройства (активаторы). Наиболее простой вариант — блок SA-M-0.4.1 для DIN-рейки на 4 MW, в котором установлено четыре реле. Максимальный ток коммутации каждого составляет 16 А. На корпусе блока предусмотрена индикация текущего состояния реле. Есть и возможность переключать их в ручном режиме.

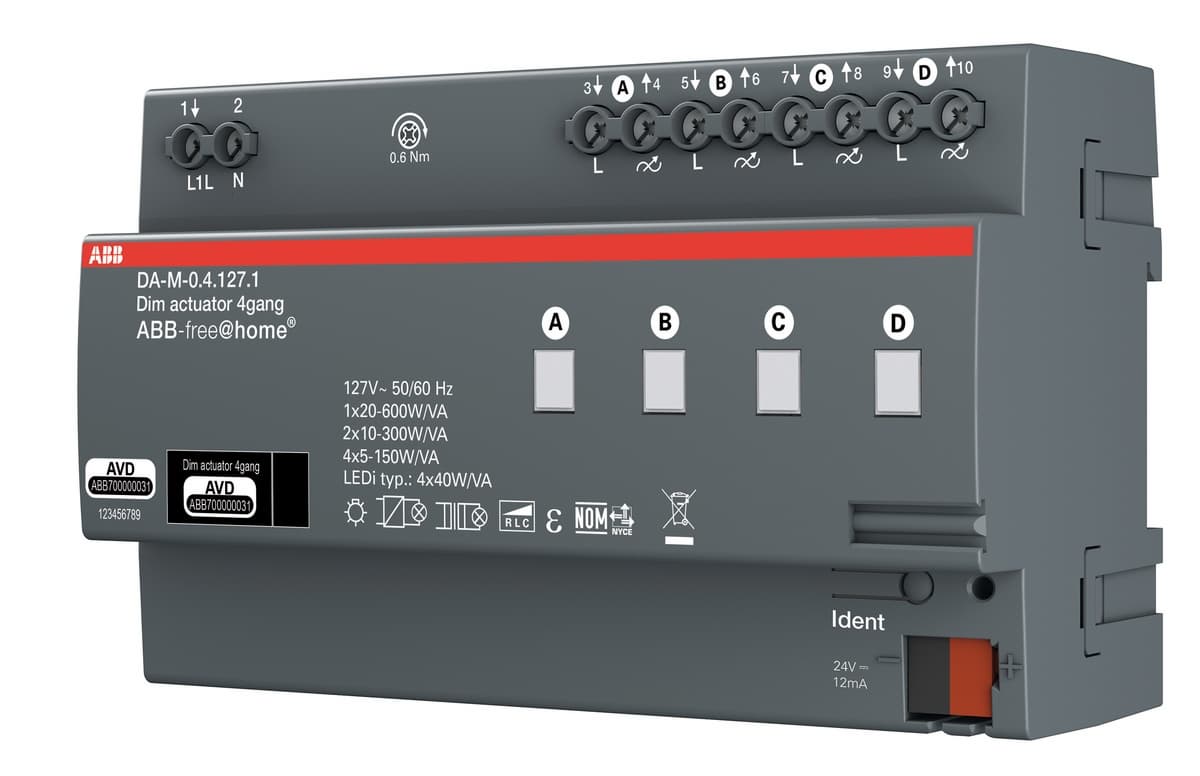

Вторая модель — DA-M-0.4.1 — также имеет четыре канала, но позволяет их не просто включать и выключать, но и диммировать. На DIN-рейке она занимает 8 MW. Максимальная нагрузка на один канал составляет 315 Вт для традиционных ламп и 80 Вт для LEDi. Допускается объединение каналов для повышения максимальной нагрузки (до 1260 Вт для ламп и до 160 Вт для LEDi). Локального управления здесь нет, но предусмотрена индикация состояния каналов. Отметим, что на сайте производителя можно скачать документ со списком проверенных на совместимость с диммером светодиодных ламп.

В настройках каждого канала инсталлятор может выбрать тип нагрузки (есть и вариант автоматического определения), задать минимальный и максимальный уровни яркости (причем для максимального есть два значения — дневное и ночное), указать задержку отключения после поступления команды. Здесь же можно активировать группировку каналов для увеличения максимальной нагрузки.

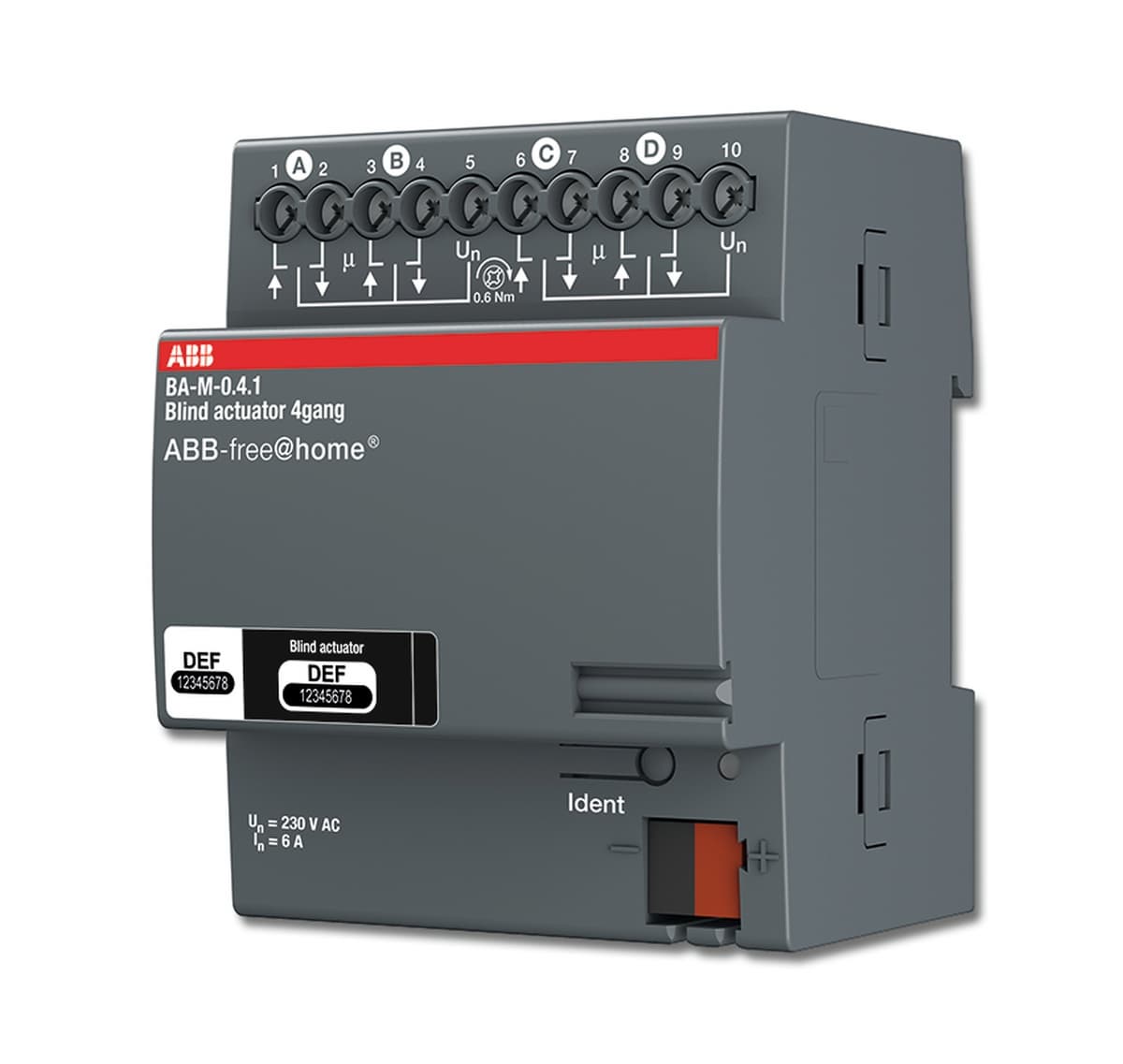

Для управления жалюзи и шторами предусмотрен четырехканальный модуль BA-M-0.4.1 формата 4 MW для DIN-рейки. Номинальный ток на каждом выходе у него составляет 6 А. Заметим, что в устройстве есть функция калибровки.

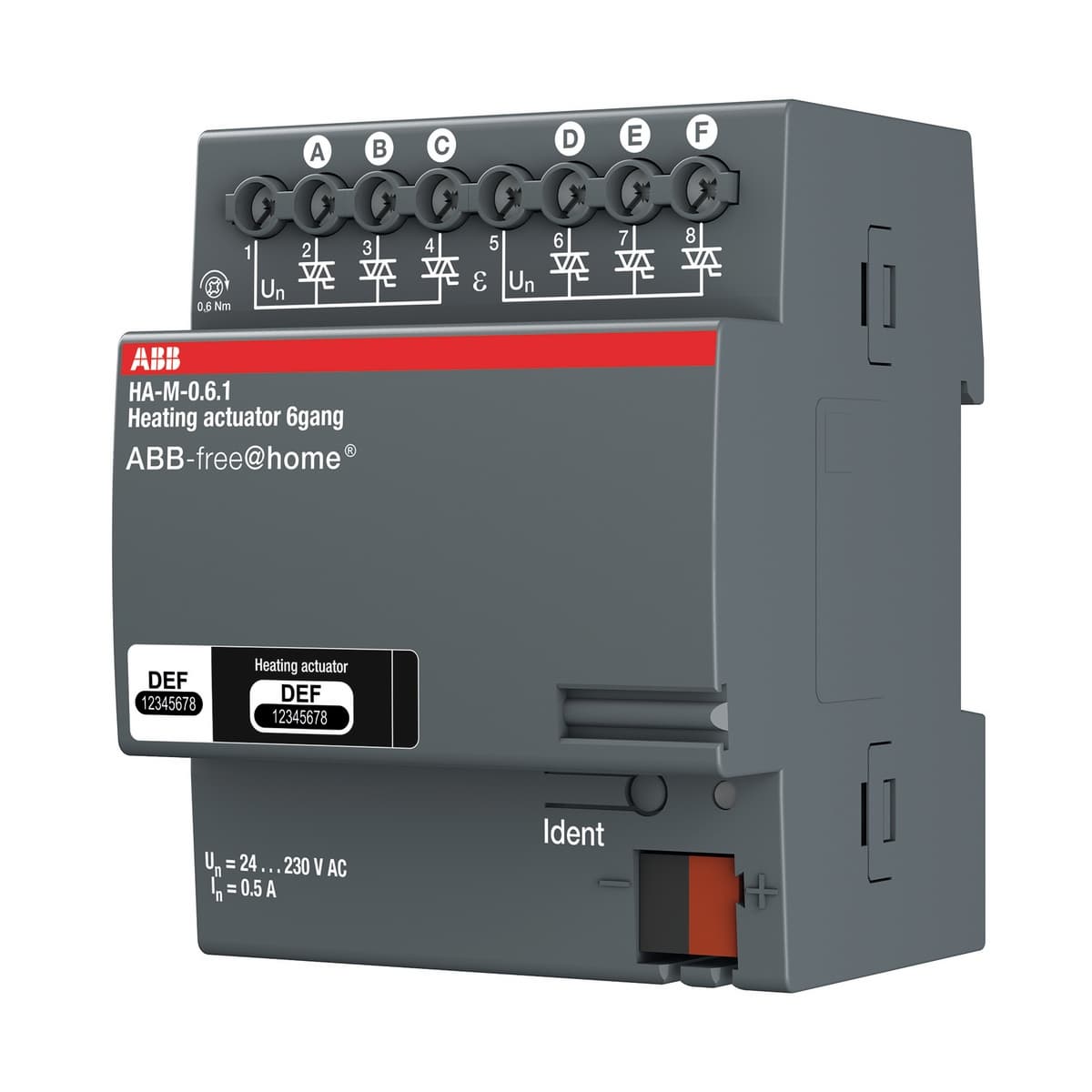

Еще одна пара модификаций исполнительных устройств ориентирована на контроль термоэлектрических сервоприводов в системах отопления или охлаждения. Отличаются модели числом каналов — 6 или 12 (HA-M-0.6.1 и HA-M-0.12.1, размер на DIN-рейке 4 и 8 MW соответственно). При этом приводы могут быть рассчитаны на напряжение питания 24 В или 230 В. Номинальный ток на каждом выходе — 160 мА, а ток включения — 750 мА. Отметим, что данные устройства отличаются бесшумной работой, что важно для данных сценариев использования.

Сенсоры со встроенными активаторами

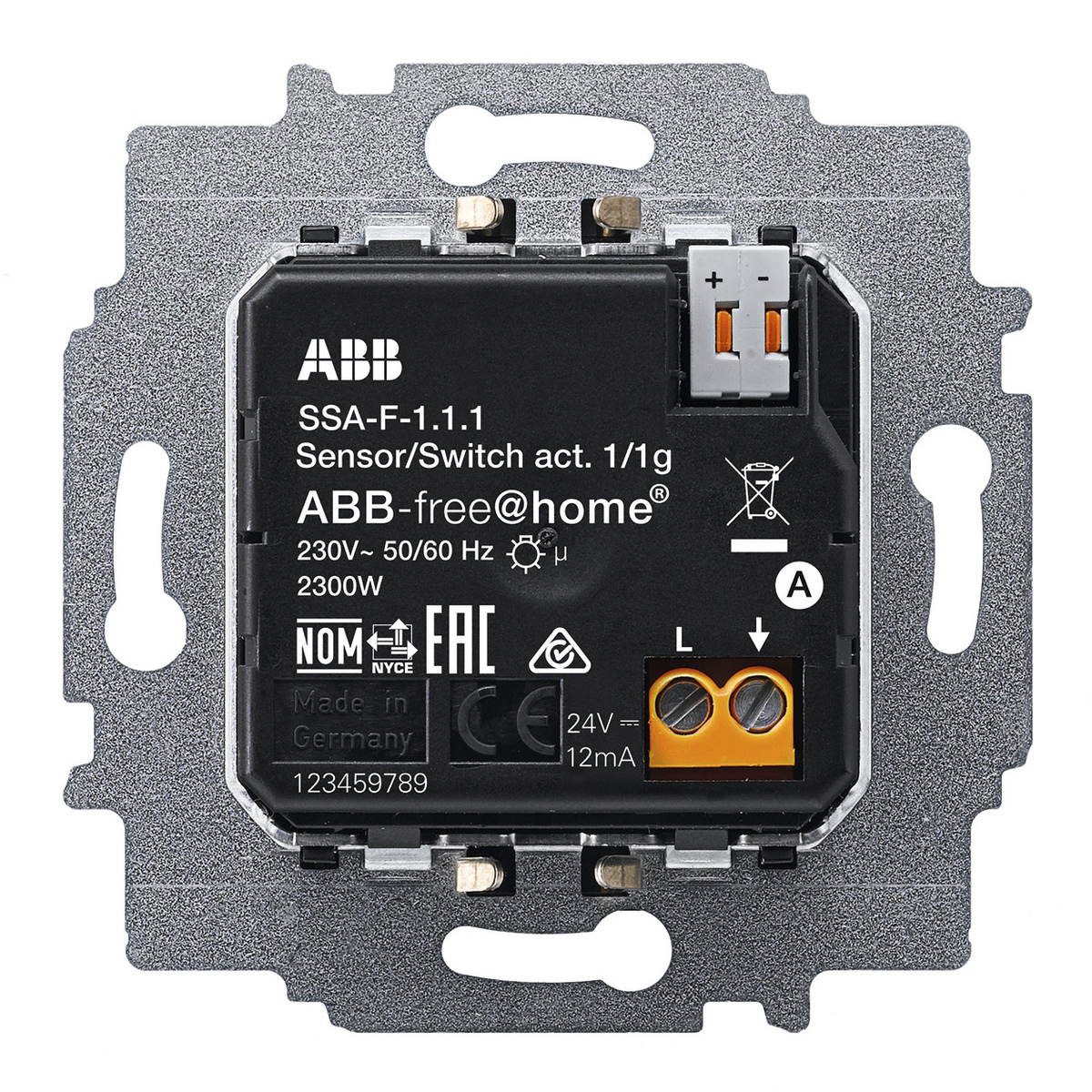

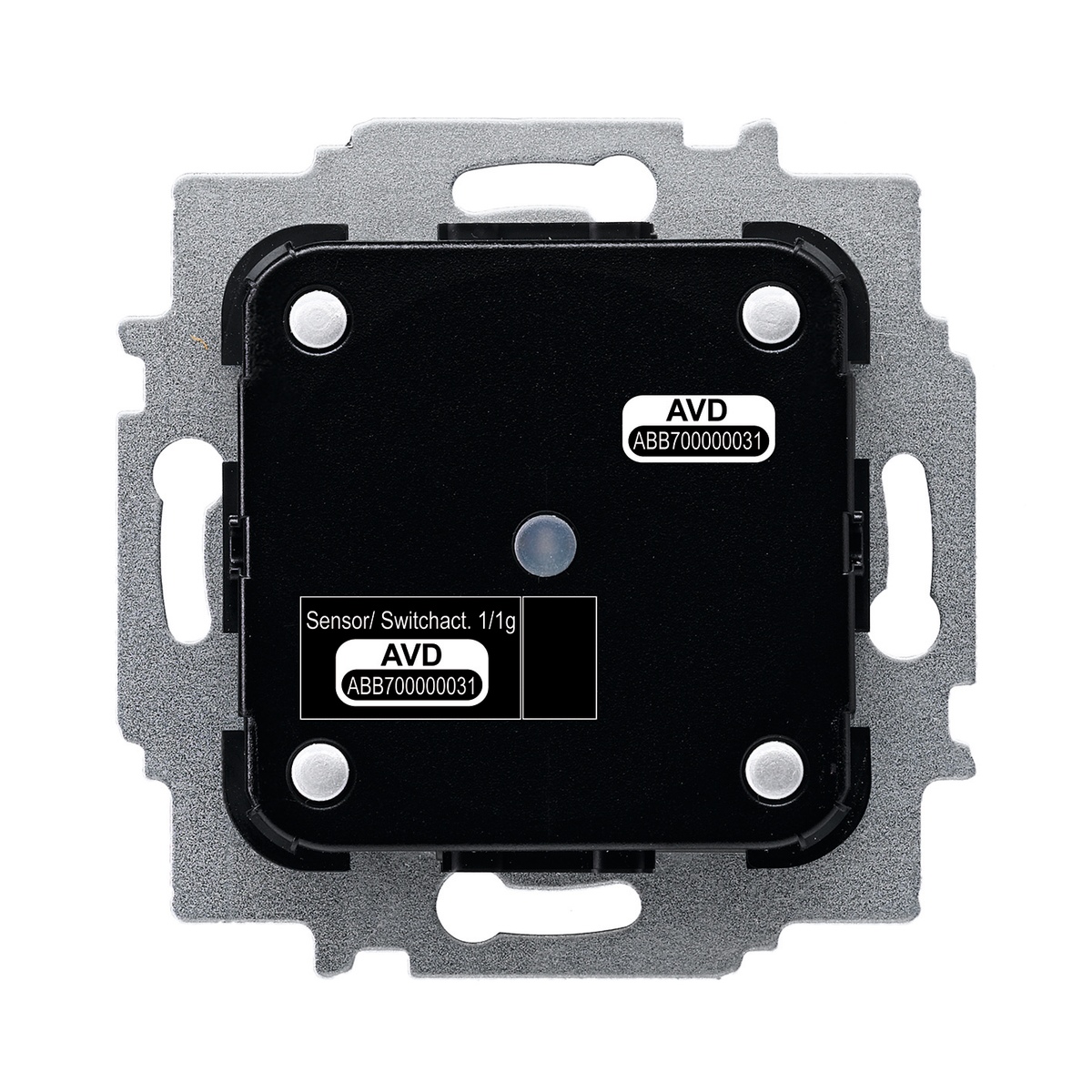

В некоторых случаях будет удобнее использовать комбинированные устройства. Эти устанавливаемые в подрозетник блоки совмещают функции исполнительного устройства и датчика/сенсора. В подобном формате представлены одноканальное реле (10 А, 2300 Вт/ВА), двухканальное реле (каждый канал — от 6 до 4 А, от 1380 Вт до 920 ВА, в зависимости от типа нагрузки), устройство управления жалюзи (4 А, 920 ВА), одноканальный диммер (10-180 Вт/ВА для обычной нагрузки, 2-80 Вт/ВА для LEDi).

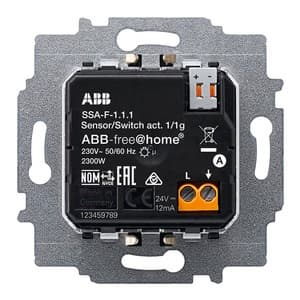

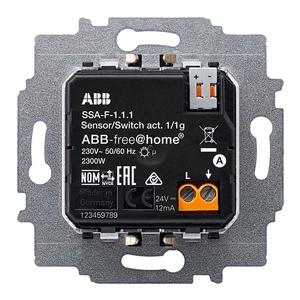

Сенсоры со встроенными активаторами ABB free@home   Сенсоры со встроенными активаторами ABB free@home

Глубина встраиваемой части данных моделей — менее 32 мм. Они сочетаются в разных комбинациях с тремя вариантами внешней части — одна клавиша, две клавиши или датчик движения. Интересной особенностью данных моделей является возможность независимой работы датчиков и реле, совсем не обязательно, что установленные на нем клавиши управляют именно его реле. Но заводские настройки соответствуют как раз этому варианту, что может упростить первоначальную настройку. Доступные в данных устройствах параметры работы аналогичны описанным выше компонентам.

Панели

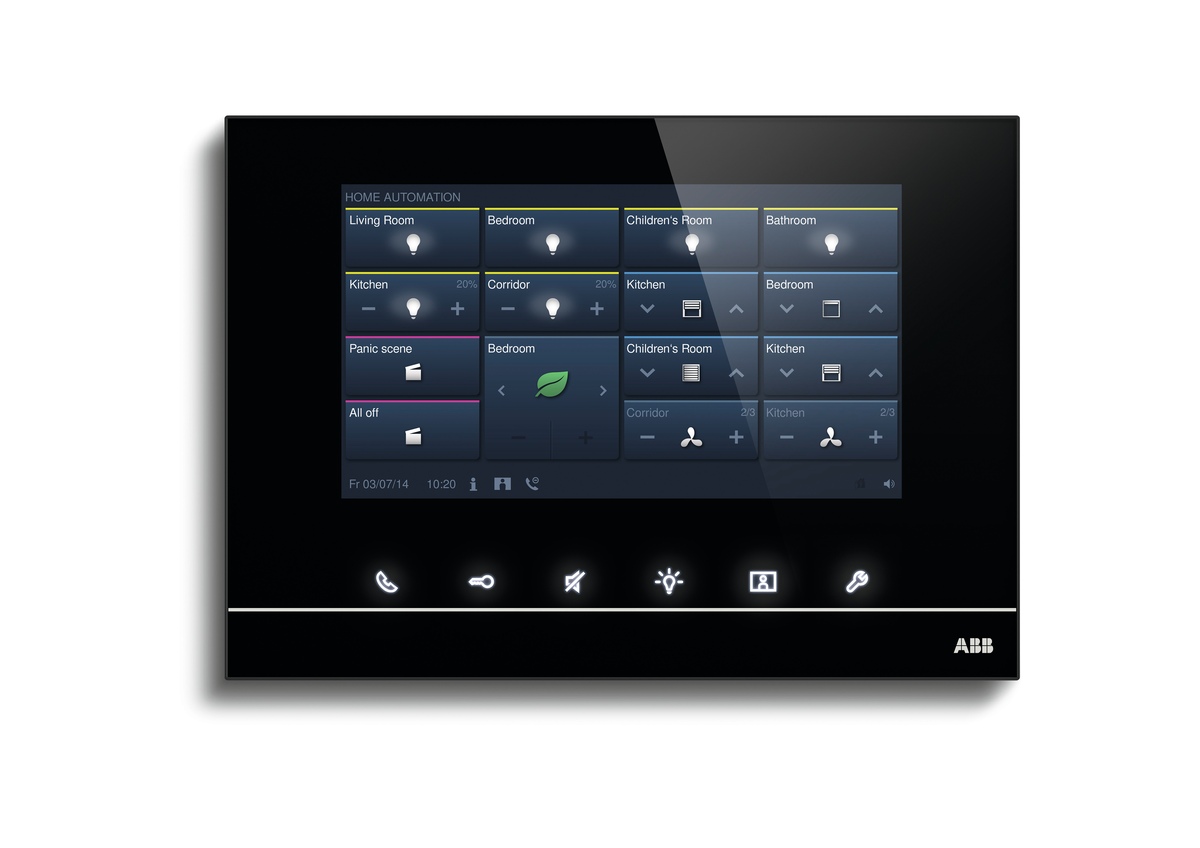

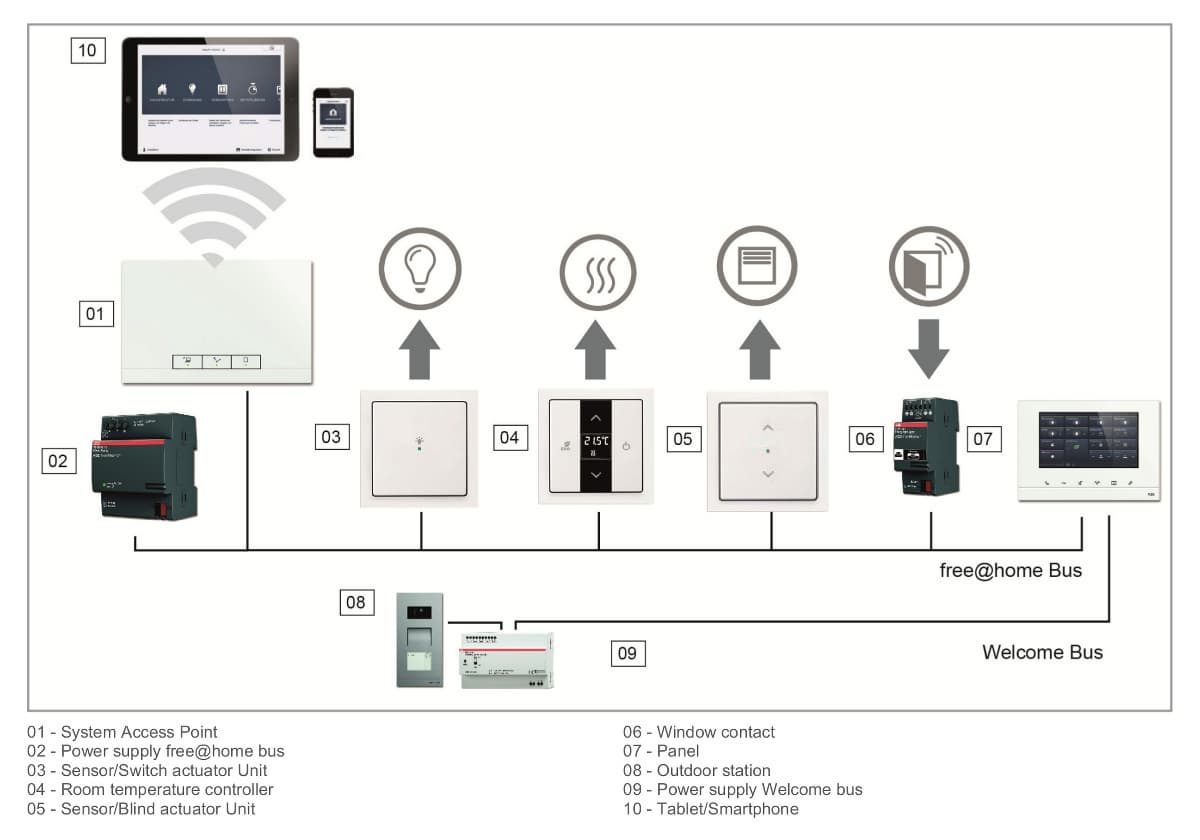

В случае необходимости, в систему можно добавить настенные панели управления серии DP7-S-6xx. На них можно запрограммировать до шестнадцати визуальных элементов управления free@home, а также использовать для реализации функции видеодомофона. Панель имеет цветной сенсорный экран диагональю 7″ и разрешением 800×480 точек. На выбор предлагается два классических цвета корпуса — черный и белый.

Для установки устройства используется накладной монтаж. Для работы недостаточно подключения только к шине free@home, потребуется обеспечить ей питание через шину Welcome. Она же используется для интеграции в систему домофона с кнопками, камерой и аудиоканалом. При работе с двумя шинами устройство выступает и в качестве моста, позволяя отправлять сообщения в free@home при нажатии кнопки на домофоне или реализуя открытие двери через команду из free@home.

Всего к одной панели можно подключить до четырех внешних вызывных станций Welcome. Если хочется иметь управление видеодомофоном со смартфона, то нужно будет установить и IP-шлюз.

Другие устройства

Из возможностей интеграции с другими решениями в документации упоминается работа с многоцветными светодиодными лампами Philips HUE через соответствующий оригинальный мост при объединении их по IP-сети. В дальнейшем можно будет связывать лампы с устройством управления диммером, включать в сцены, управлять ими по расписанию.

Начало работы

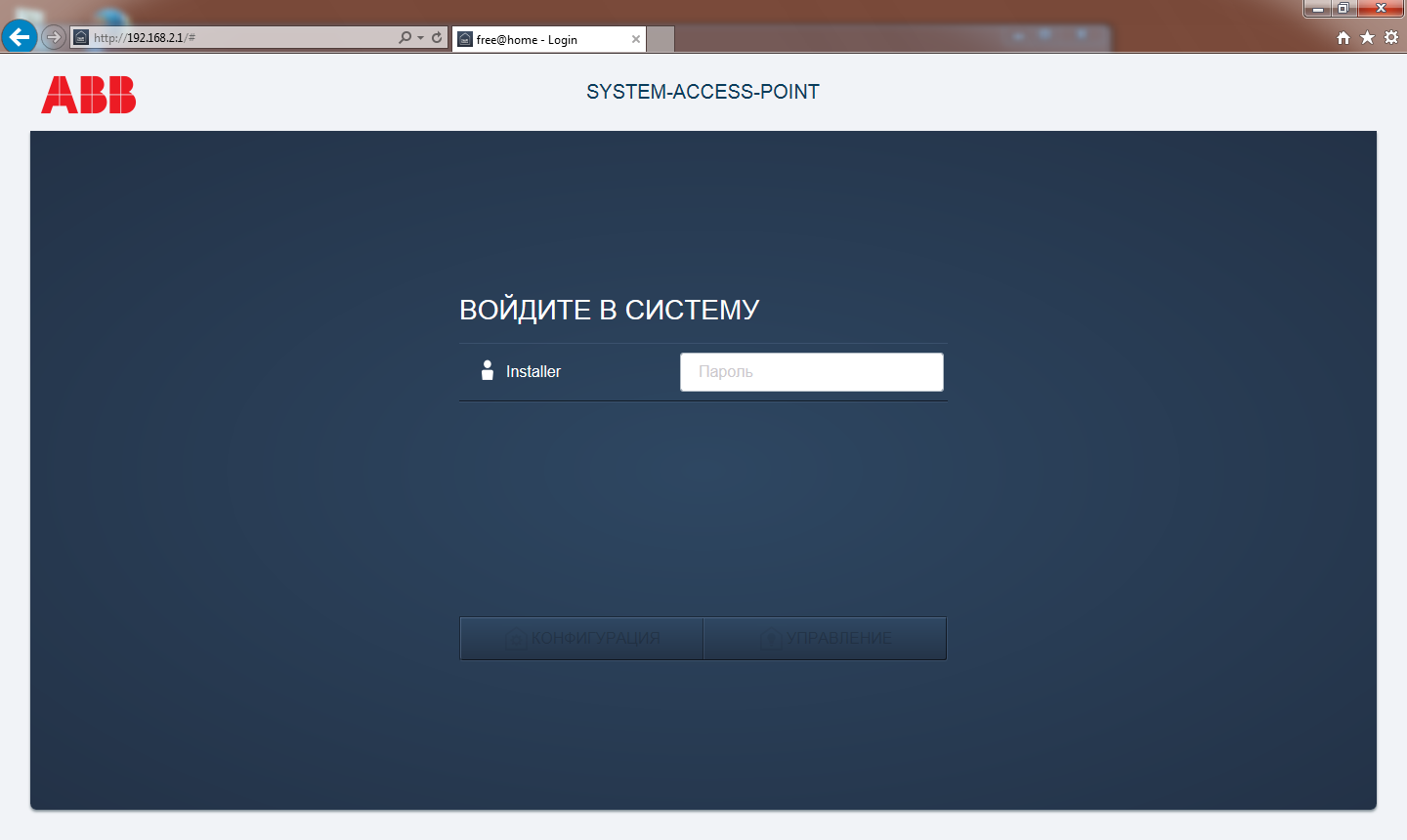

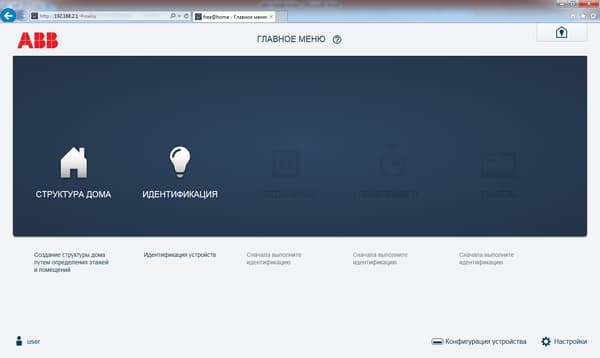

После монтажа всех элементов системы и включения питания необходимо произвести первоначальную настройку продукта. На первом этапе нужно будет подключиться ко встроенной в контроллер точке доступа с компьютера с браузером или из мобильного приложения для Android или iOS. Есть также режим конфигурации через кабельное соединение с компьютером. Отметим, что продукт позволяет иметь одновременно несколько подключений для управления и конфигурации, но с точки зрения производительности желательно не использовать более четырех клиентов.

При первом входе предлагается выбрать язык интерфейса. Русский в списке присутствует, качество и полнота перевода находятся на высоком уровне. Отметим наличие встроенной справочной системы.

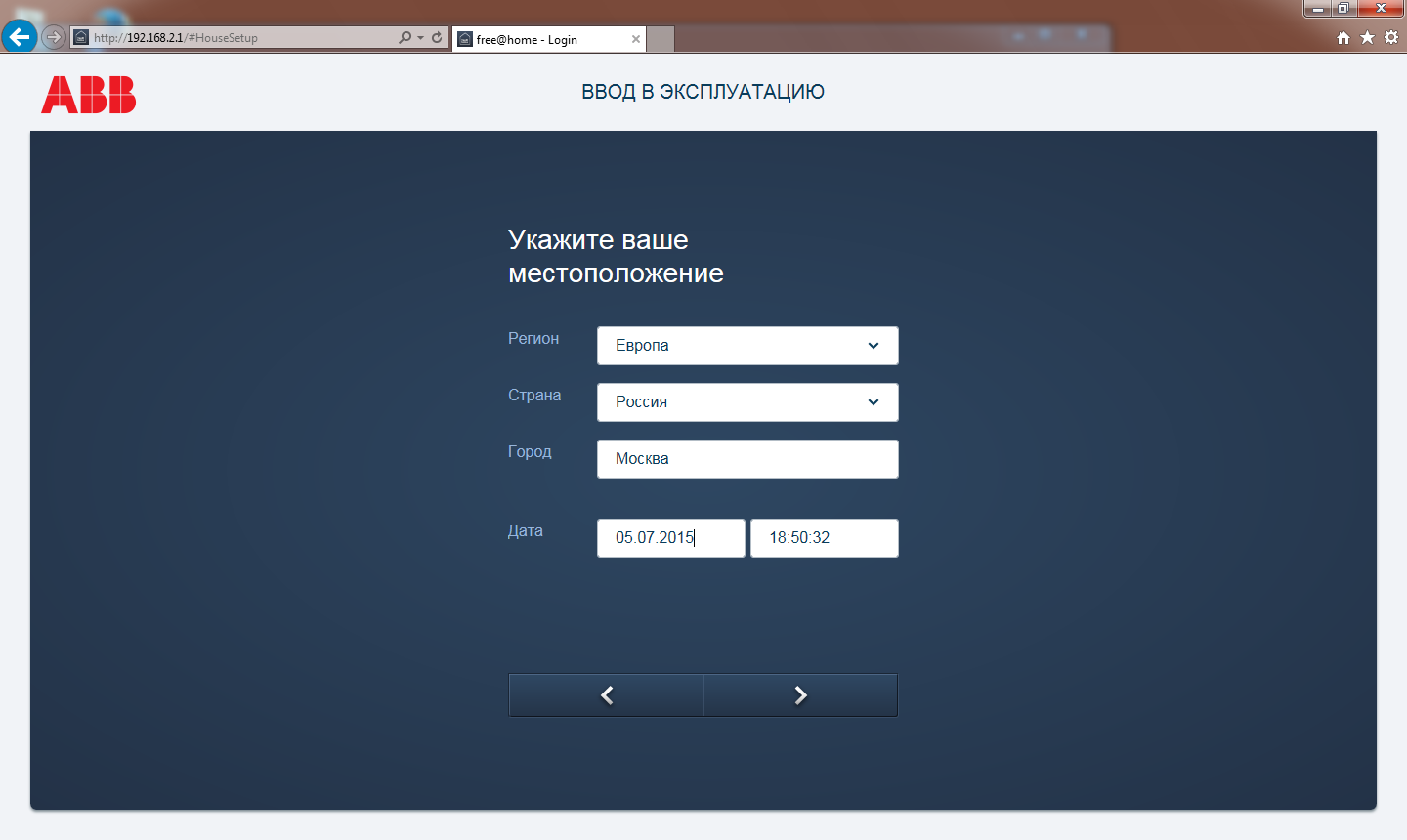

Далее нужно указать основные системные параметры: местоположение (используется для астрономических программ), дату и время (в дальнейшем можно будет синхронизировать их через интернет), пароль первого инсталлятора, название инсталляции. В текущей версии прошивки есть ошибка в параметрах часовых поясов, так что возможно придется отказаться от установки времени через интернет.

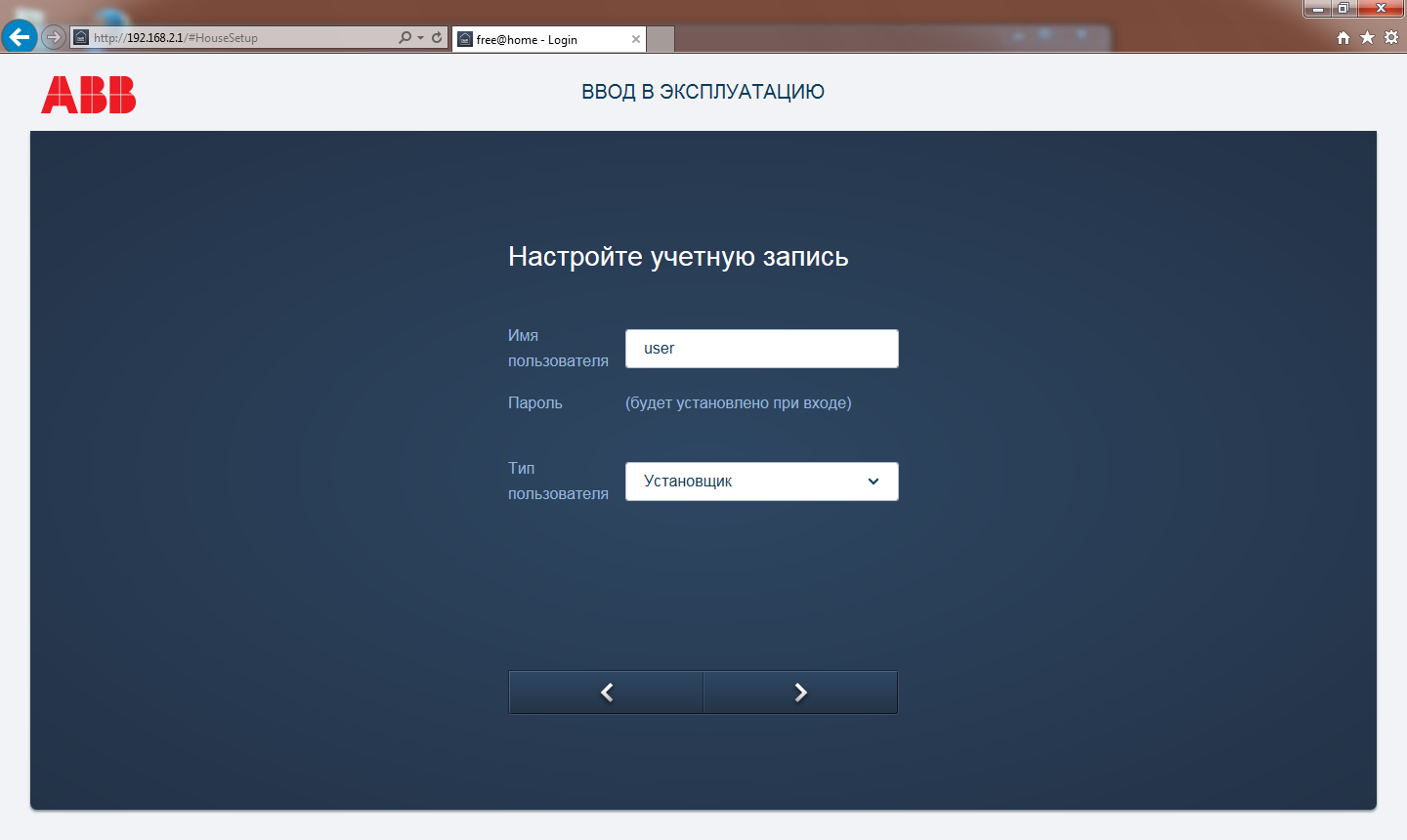

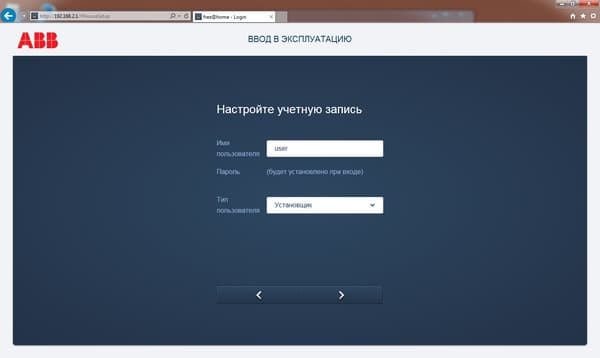

Отметим, что решение позволяет использовать несколько аккаунтов с разными правами — установщик, пользователь, гость. Первым можно все, вторые могут управлять системой и менять некоторые привязки (например, изменять схемы, переназначать выключатели), а последние — только управлять. Интересно, что пароли пользователи создают себе сами при первом входе.

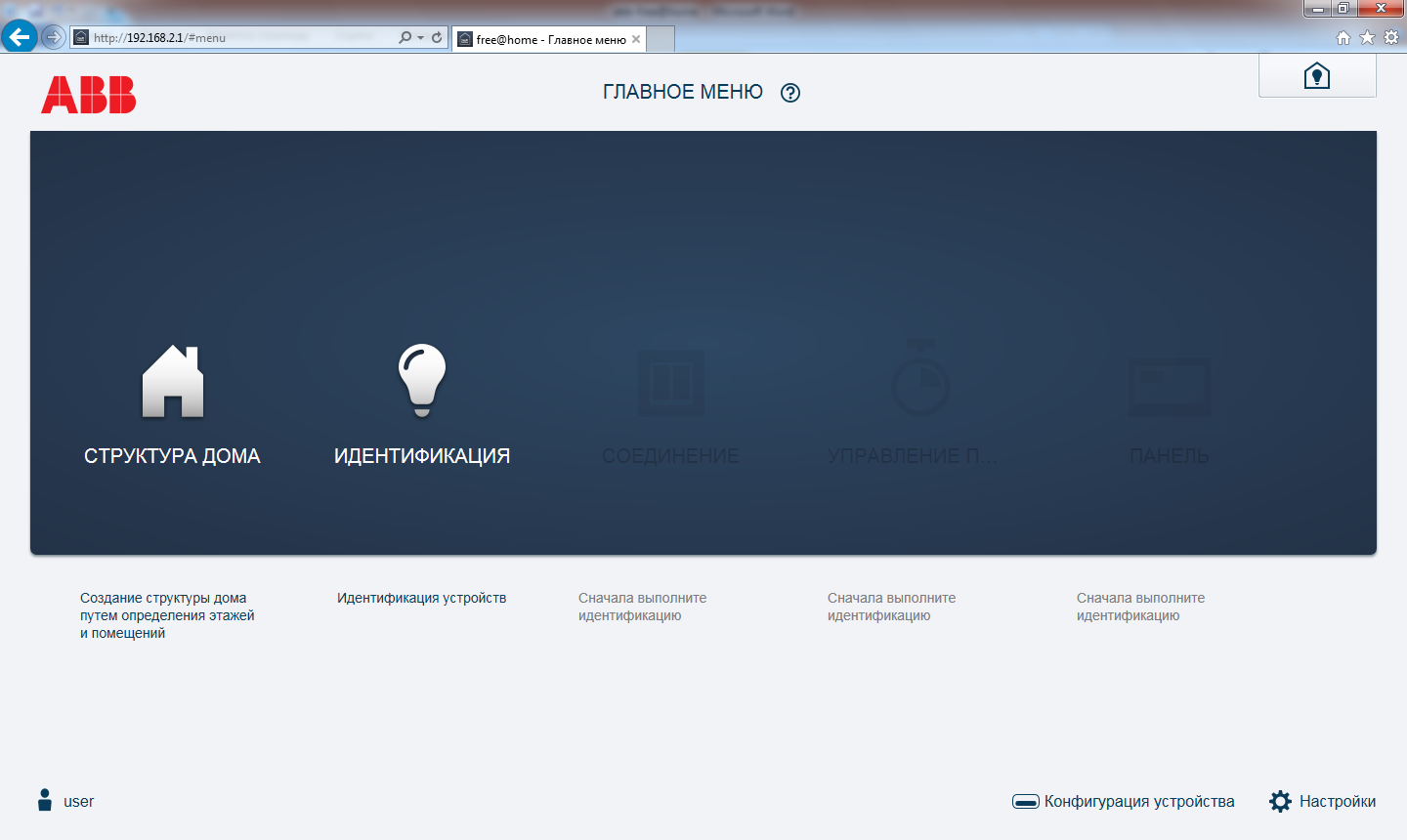

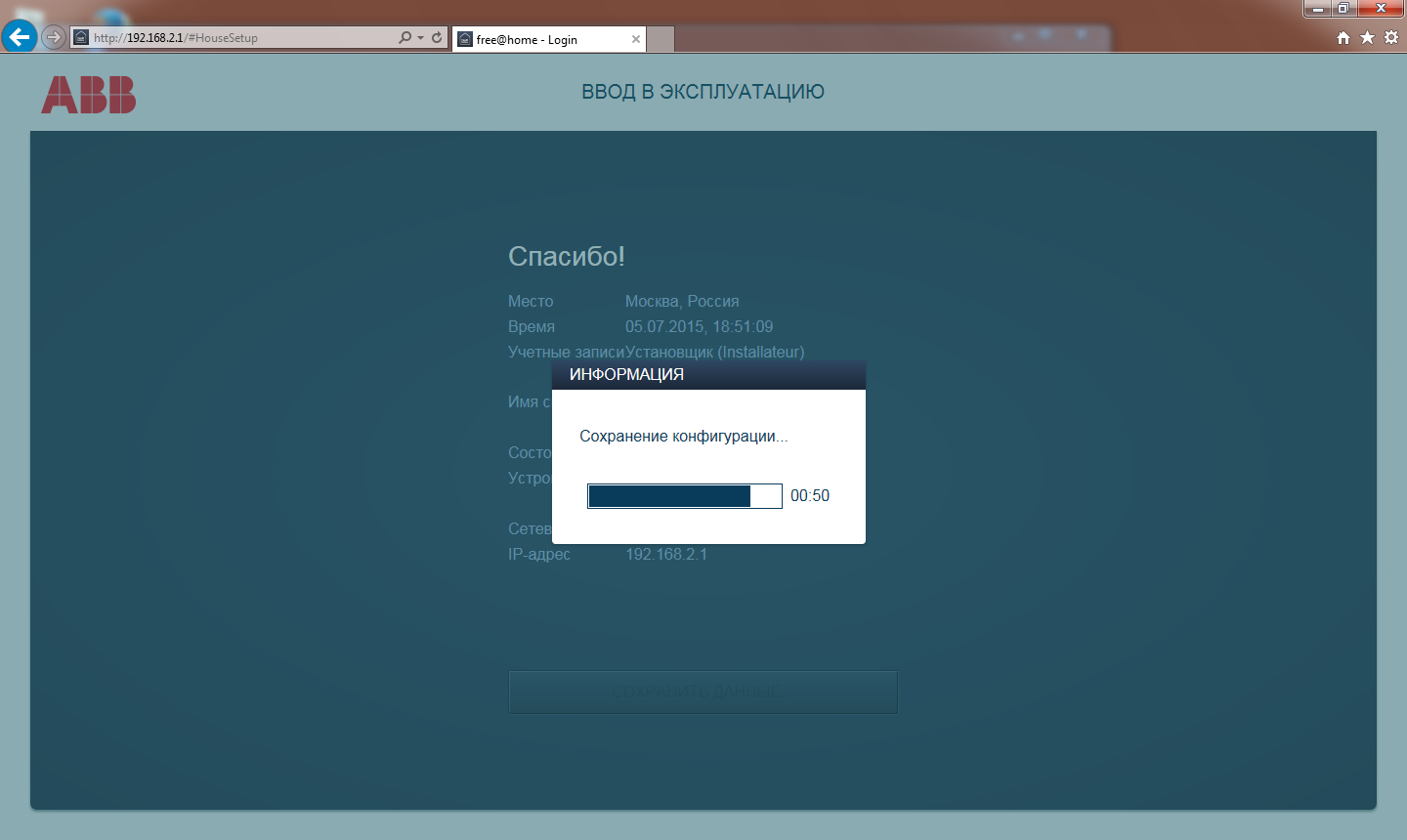

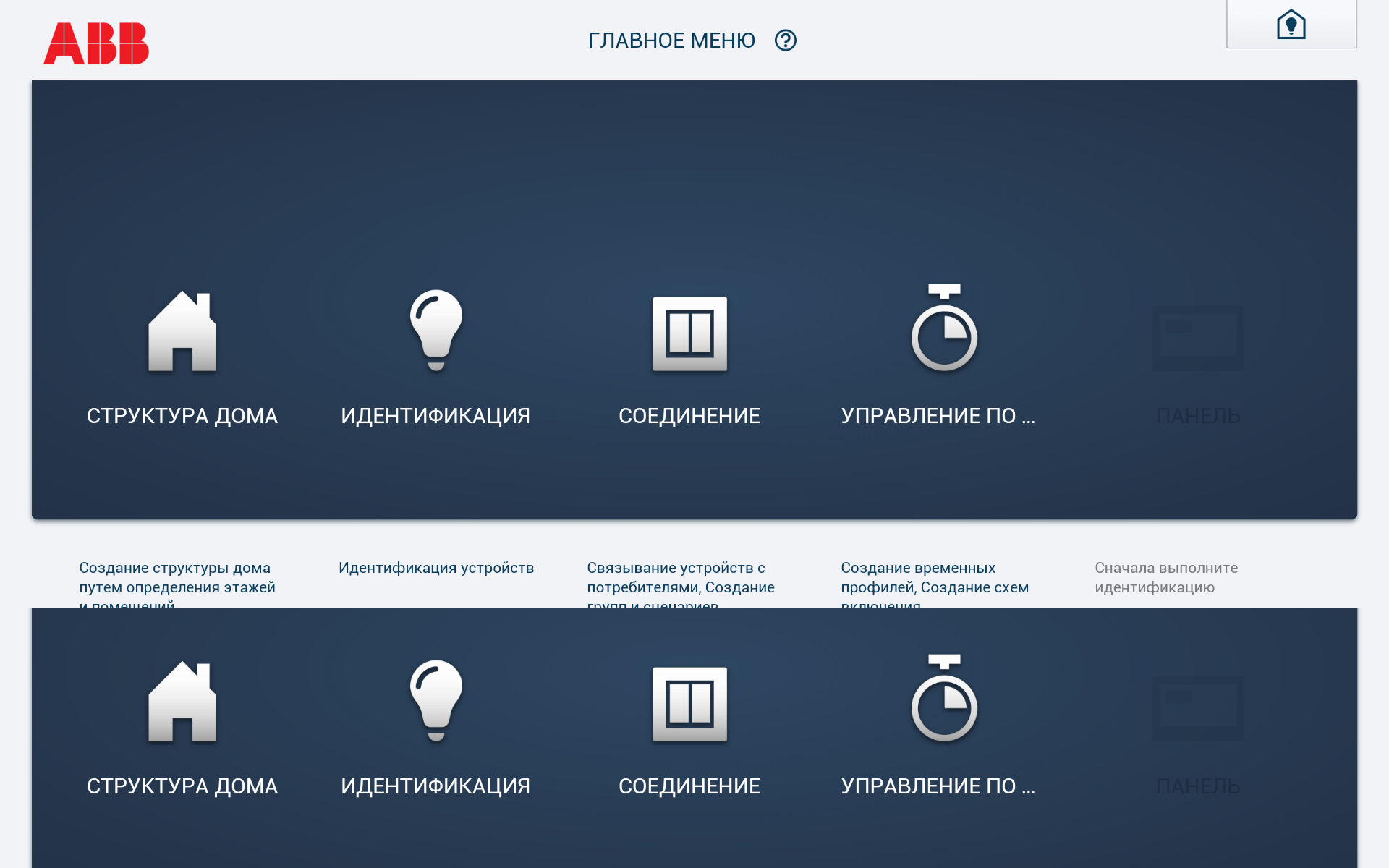

После осуществления базовой настройки и перезагрузки, переходим к программированию конфигурации дома. Для удобства требуемые пункты можно проходит слева направо, так что каждый следующий этап предполагает выполнение предыдущего.

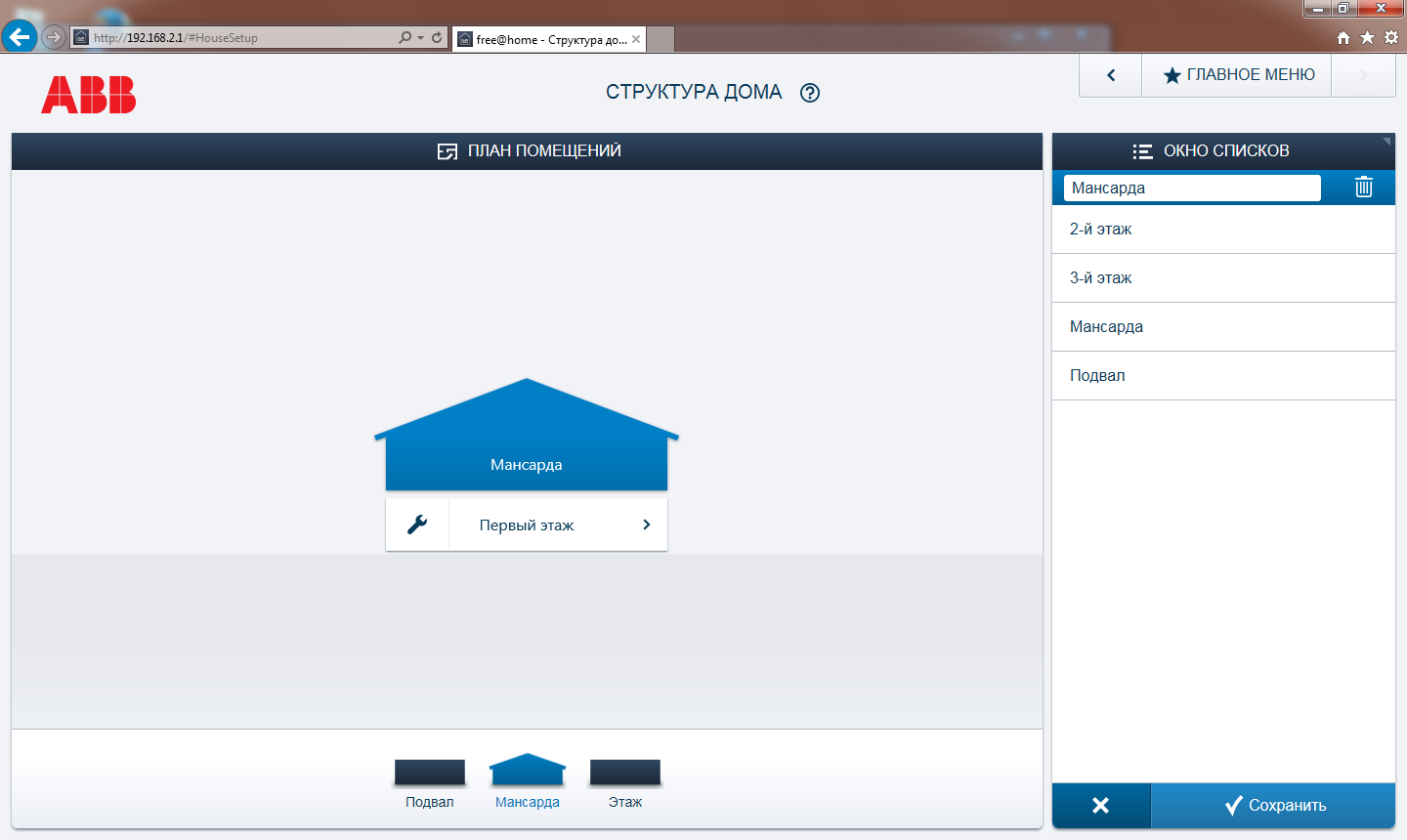

Первая операция — составление плана дома по этажам. Пользователь может использовать как предлагаемые системой названия (подвал, этаж, мансарда), так и придумать свои собственные.

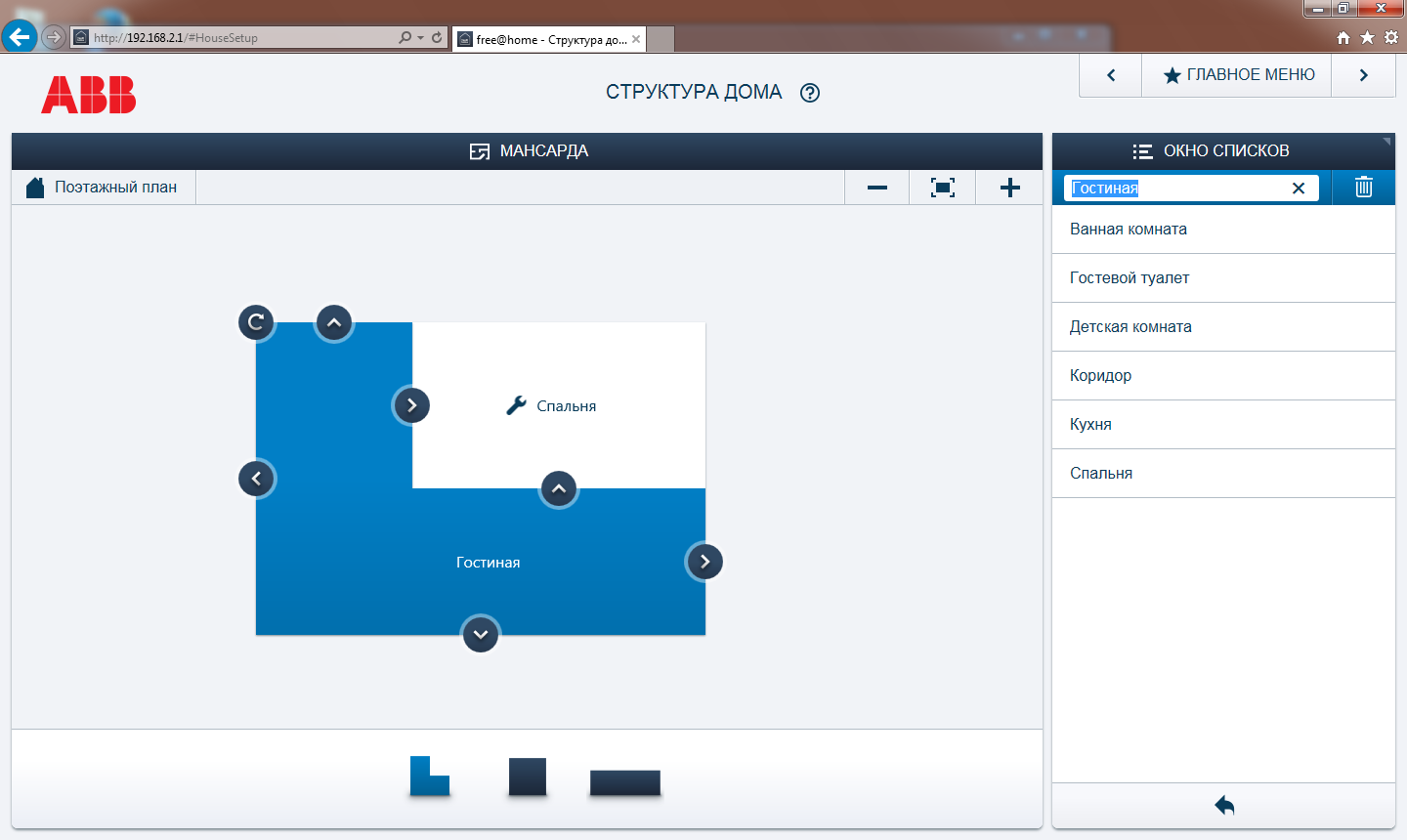

Далее для каждого этажа создается план помещений. Причем допускается не только указывать их названия, но и гибко настраивать местоположение и размеры. Кроме стандартного варианта прямоугольника, предусмотрена и Г-образная форма.

Конечно, данная функция является в большей степени визуальной и предназначена для более удобной работы с системой. Здесь нет никаких масштабов, точного указания размеров в метрах, сложных форм, окон, дверей и мебели. Но по сравнению с обычными «кубиками» это решение явно выглядит интереснее. При необходимости, схему дома можно вывести в виде вложенных списков.

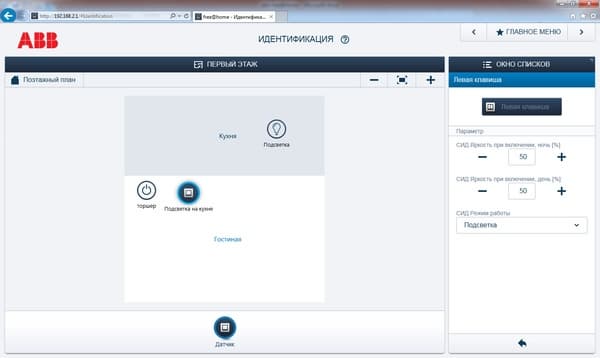

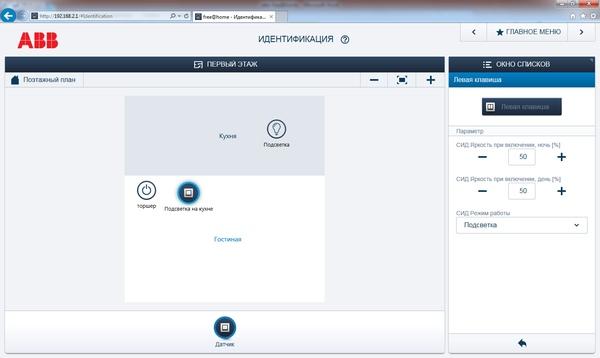

Третий этап — расстановка устройств системы по помещениям. Сначала выбирается нужный этаж, потом из списка в нижней части окна — тип устанавливаемого оборудования. После установки соответствующего значка на плане, будет предложено меню с выбором конкретного устройства системы на эту роль.

Отметим, что некоторые из элементов, например реле, получает свою основную функцию именно на данном этапе. Например, вы можете использовать его для управления светом, для включения электрического теплого пола или как управляемую розетку.

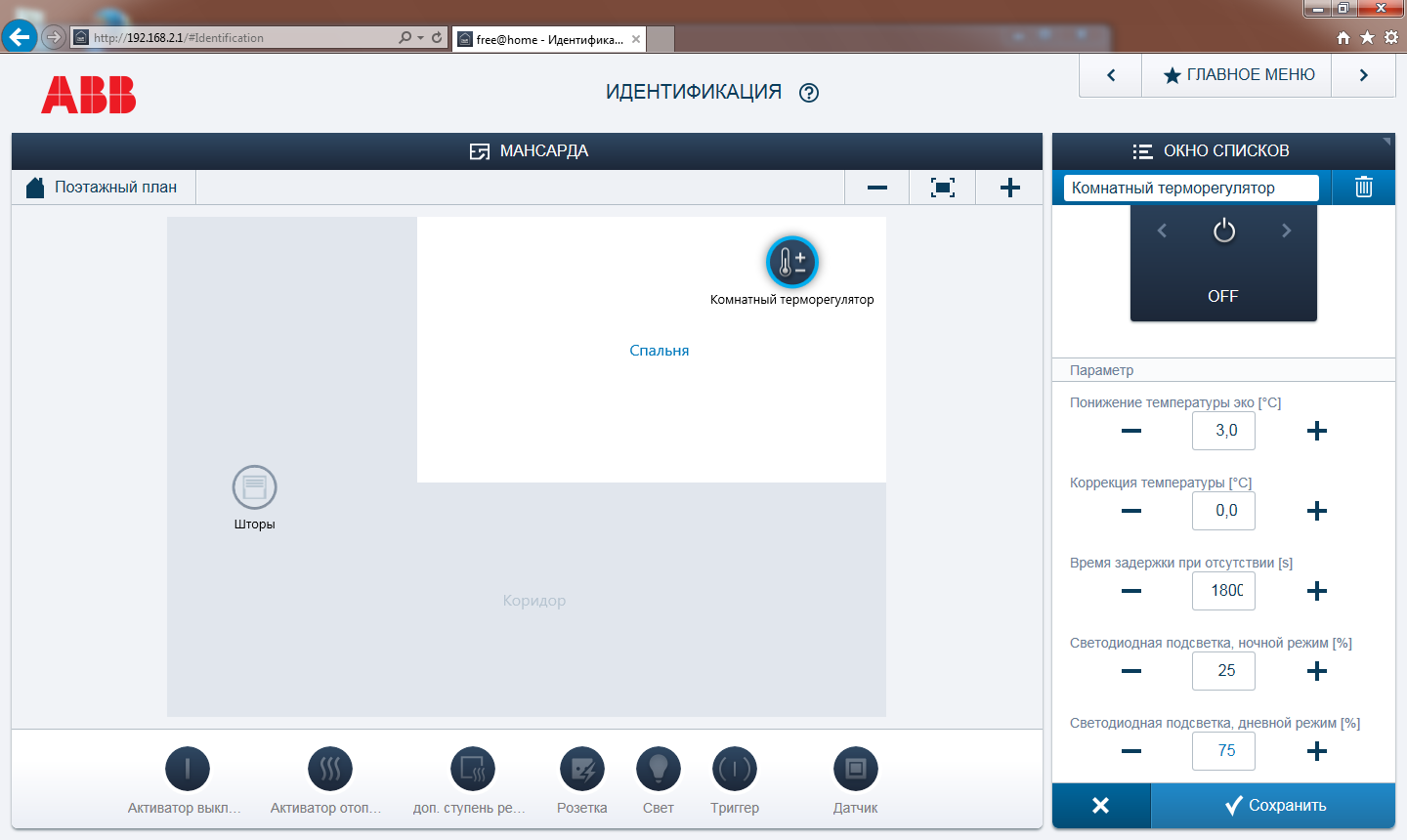

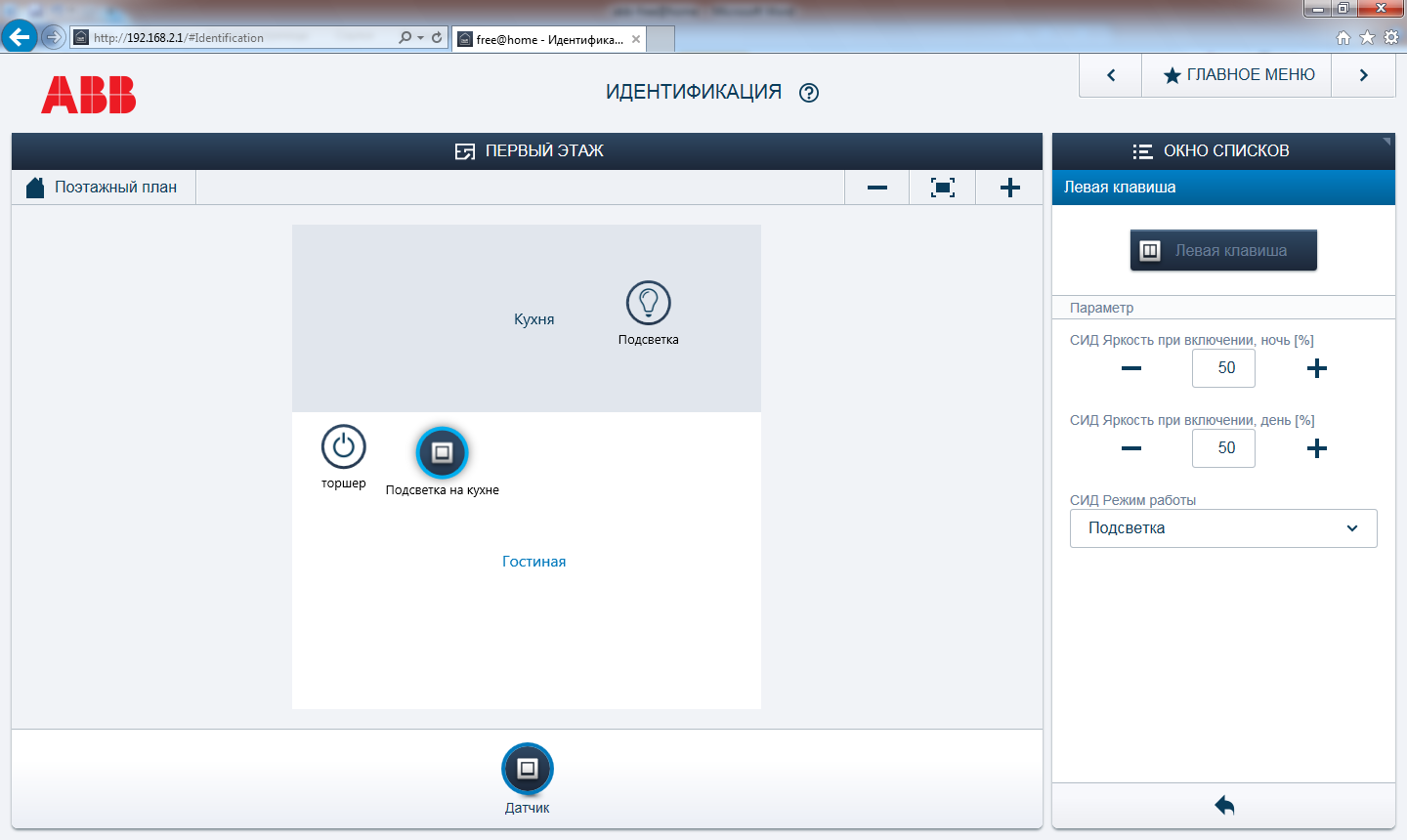

Одновременно с расстановкой датчиков и исполнительных устройств, вы можете изменить их собственные индивидуальные параметры работы, описанные выше. Кроме того, для некоторых моделей здесь можно указать тип подключаемой нагрузки, например освещение или отопление, и поменять картинку для отображения на схеме.

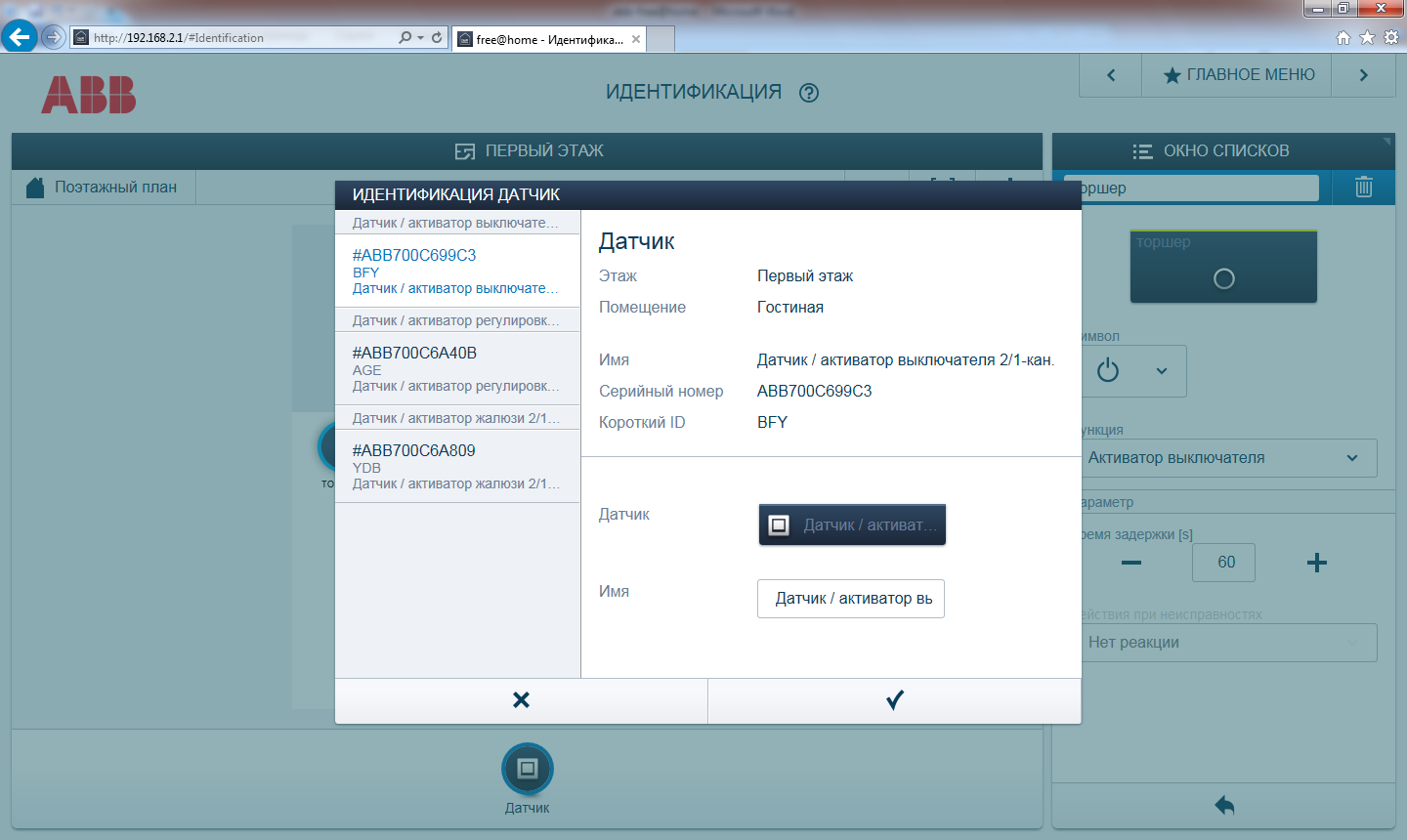

Для идентификации устройств в программе предусмотрено несколько способов. Первый из них — сравнение аппаратного адреса, нанесенного на корпусе блока, с данными в утилите настройки. При этом для удобства можно работать с сокращенными идентификаторами в виде трех букв, а не полными серийными номерами.

Второй вариант, походящий для подключенных исполнительных устройств, включение нагрузки через веб-интерфейс и поиск сработавшего устройства. Третий способ — нажатие кнопки на корпусе модели в момент ее поиска в программе.

Пока у вас есть не установленные устройства, в нижней строке окна находятся соответствующие им значки. Отметим, что в случае использования совмещенных моделей (например, кнопки и реле в одном корпусе), они присутствуют сразу в двух категориях и требуют установки на схеме двух значков. И совсем не обязательно, что клавиши на модуле управляют именно установленном в нем реле, эти два элемента полностью независимы.

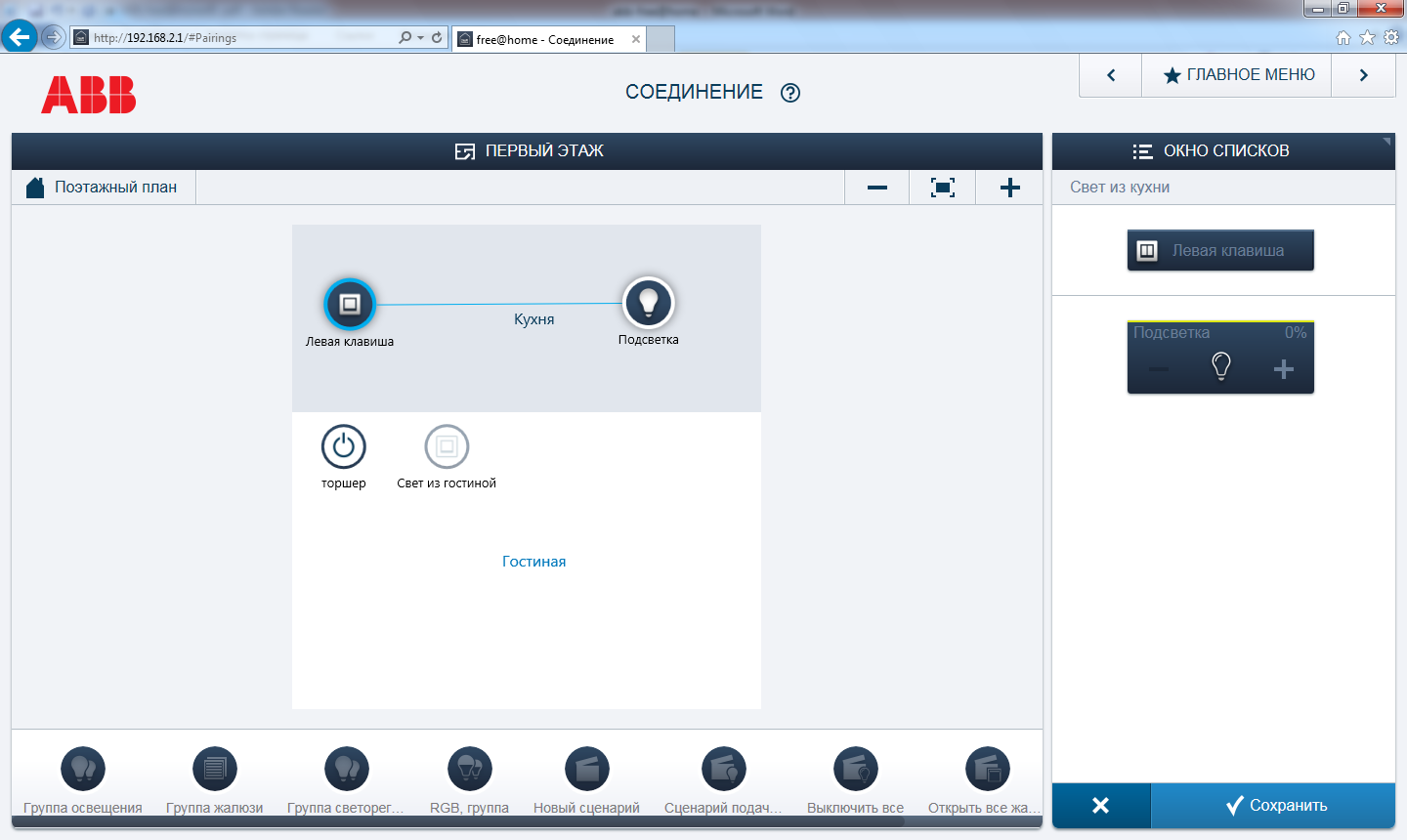

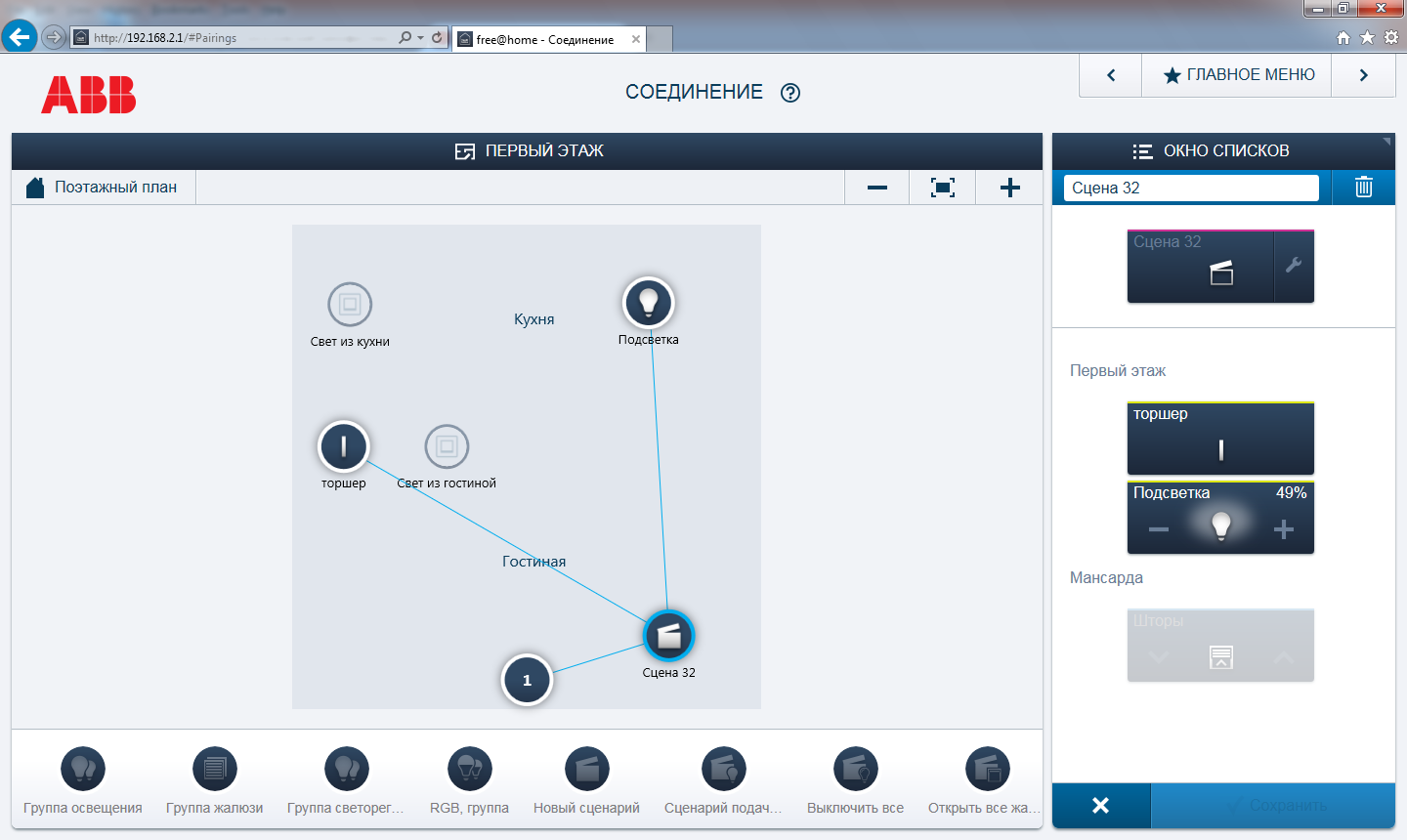

Следующий важный этап — создание связей между сенсорами и исполнительными устройствами. Он также осуществляется в упрощенном визуальном режиме — сначала выбираете клавишу или датчик, а потом реле или диммер. Если в одном блоке установлено две клавиши, то они программируются независимо. Все изменения вступают в работу немедленно, что позволяет оперативно проверять их работоспособность.

Данная схема позволяет реализовать многостороннее переключение (несколько сенсоров, один исполнительный элемент), групповое переключение (один сенсор, несколько исполнительных блоков), а также работу со сценами (сценариями). Последняя функция реализована через виртуальные устройства. Их также нужно будет разместить на плане помещения, задать участвующие элементы и их состояния при активации сцены. Заметим, что есть возможность использовать в сценариях устройства с разных этажей. Кроме того, в системе предусмотрена работа с группами (например, освещения), которая отличается от сценария возможностью отправки участникам общих команд, например выключения или диммирования, а не только установки в фиксированное состояние.

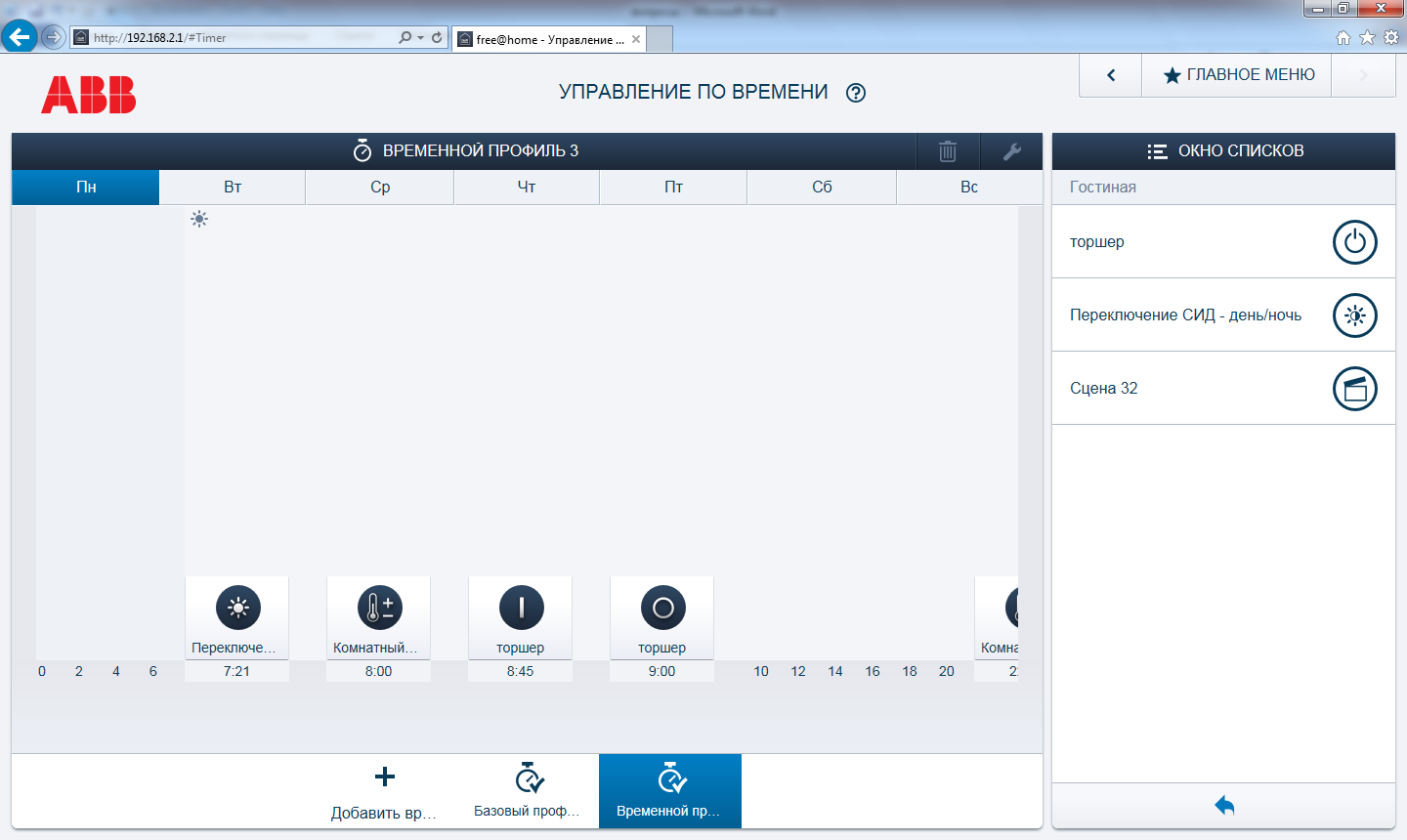

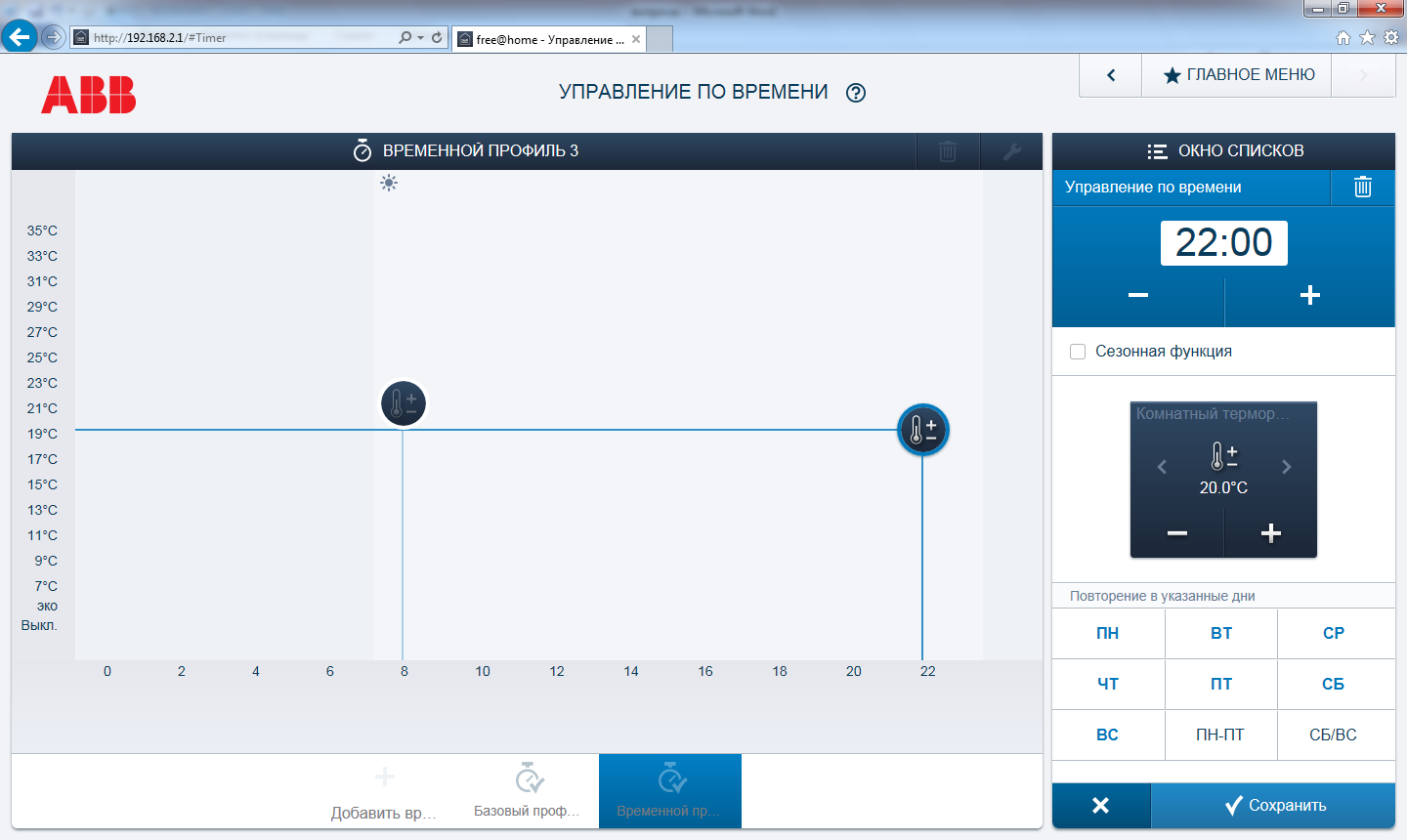

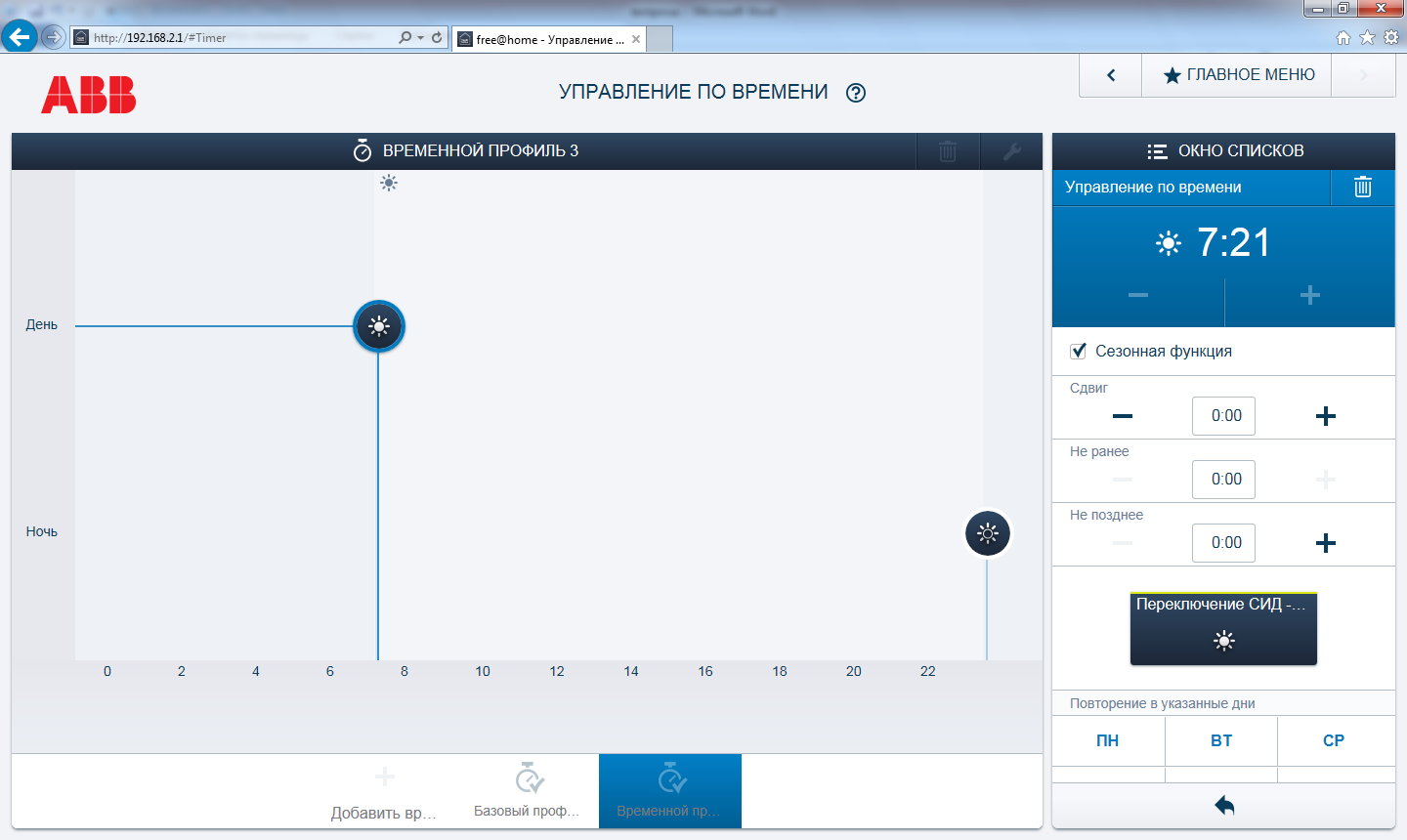

Последняя функция, на которую стоит обратить внимание на этапе инсталляции, — работа с расписаниями и управление устройствами с привязкой по времени. Здесь вы можете запрограммировать требуемое количество профилей, в каждом из которых может присутствовать любое число событий для установки устройств системы в заданное состояние.

В каждом событии настраивается время и дни недели. Причем для времени можно использовать привязку ко времени восхода и заката с применением сдвига и ограничениями «не ранее» и «не позднее».

Кроме настраиваемых пользователем профилей, в системе уже запрограммирован базовый астрономический профиль для управления подсветкой светодиодных индикаторов. Также есть специальная реализация профиля присутствия, когда система записывает реальную работу в течение недели и потом позволяет ее проигрывать.

Системные настройки и функции

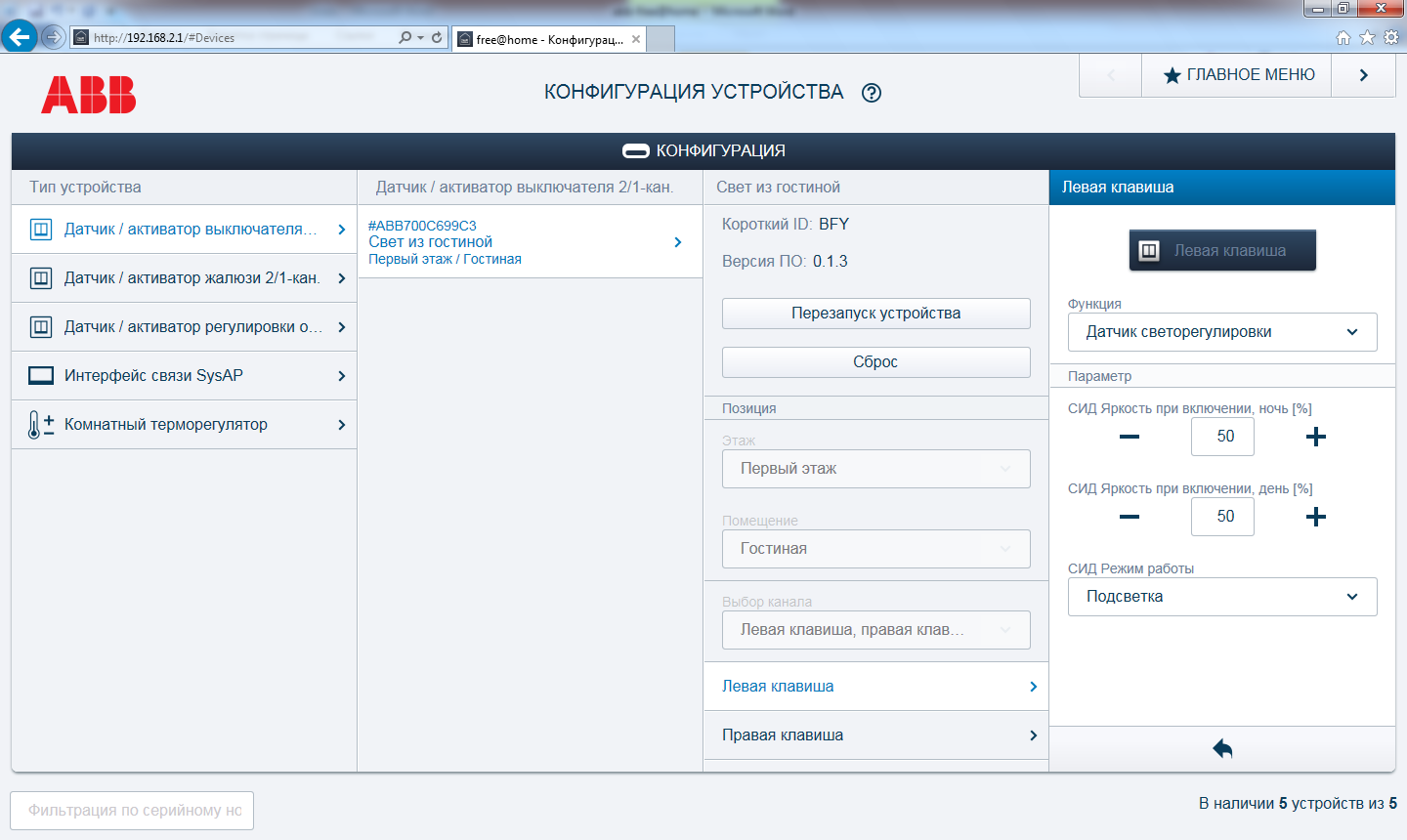

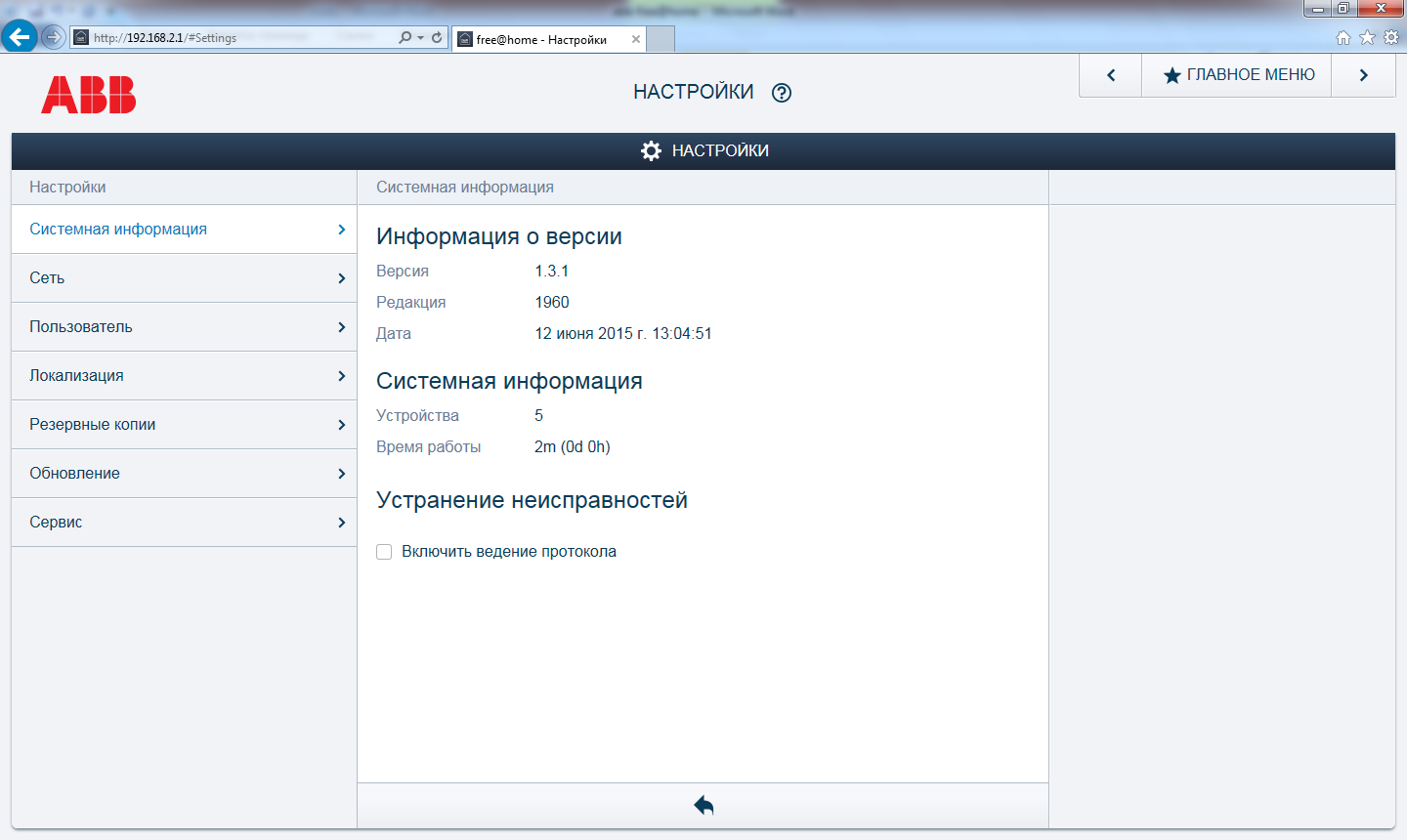

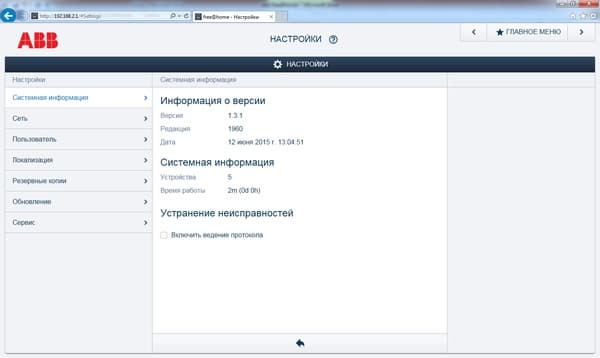

В главном меню веб-интерфейса есть еще две кнопки — «Конфигурация устройства» и «Настройки». Первый пункт позволяет вам просмотреть список всех устройств в сети free@home с группировкой по типам оборудования, проверить их статус, полный и сокращенный идентификационные номера, изменить место размещения и параметры. Среди последних, в частности, есть некоторые низкоуровневые опции, такие как конфигурация клавиш на выключателях или группировка каналов в диммере. Эти параметры нужно выбрать и настроить до размещения устройства на схеме или после его сброса.

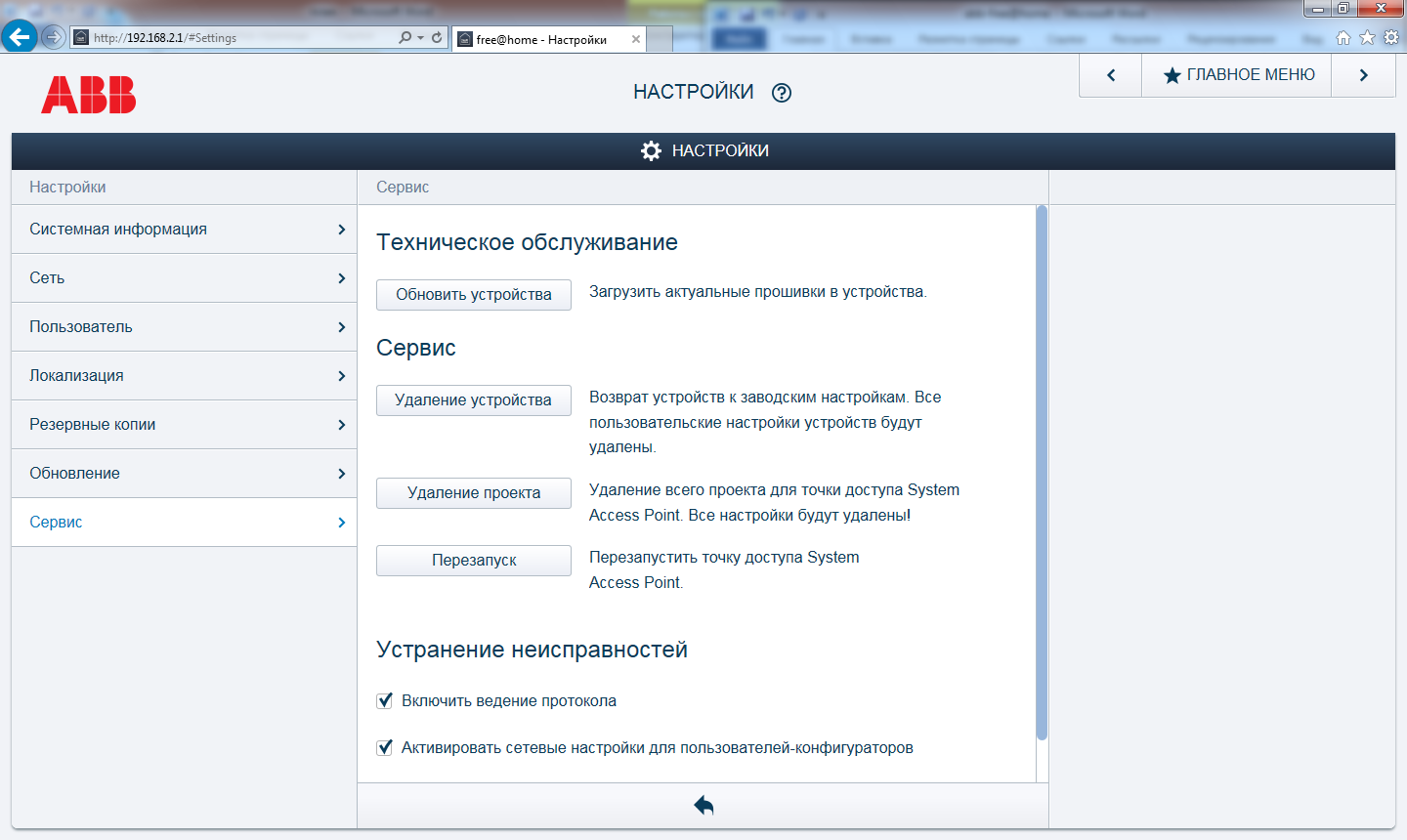

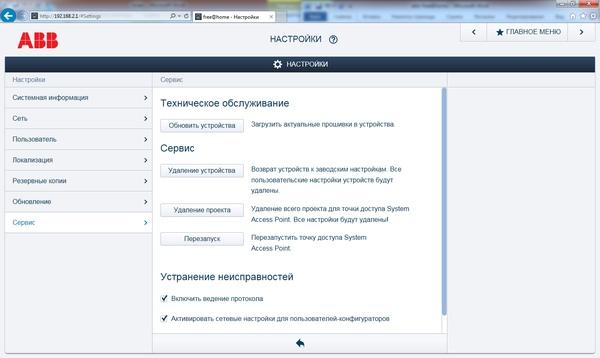

Второй пункт позволяет изменить указанные при начальной настройке системные опции, а также имеет несколько других функций. На первой странице мы видим версии встроенного программного обеспечения контроллера, время его работы и число подключенных устройств.

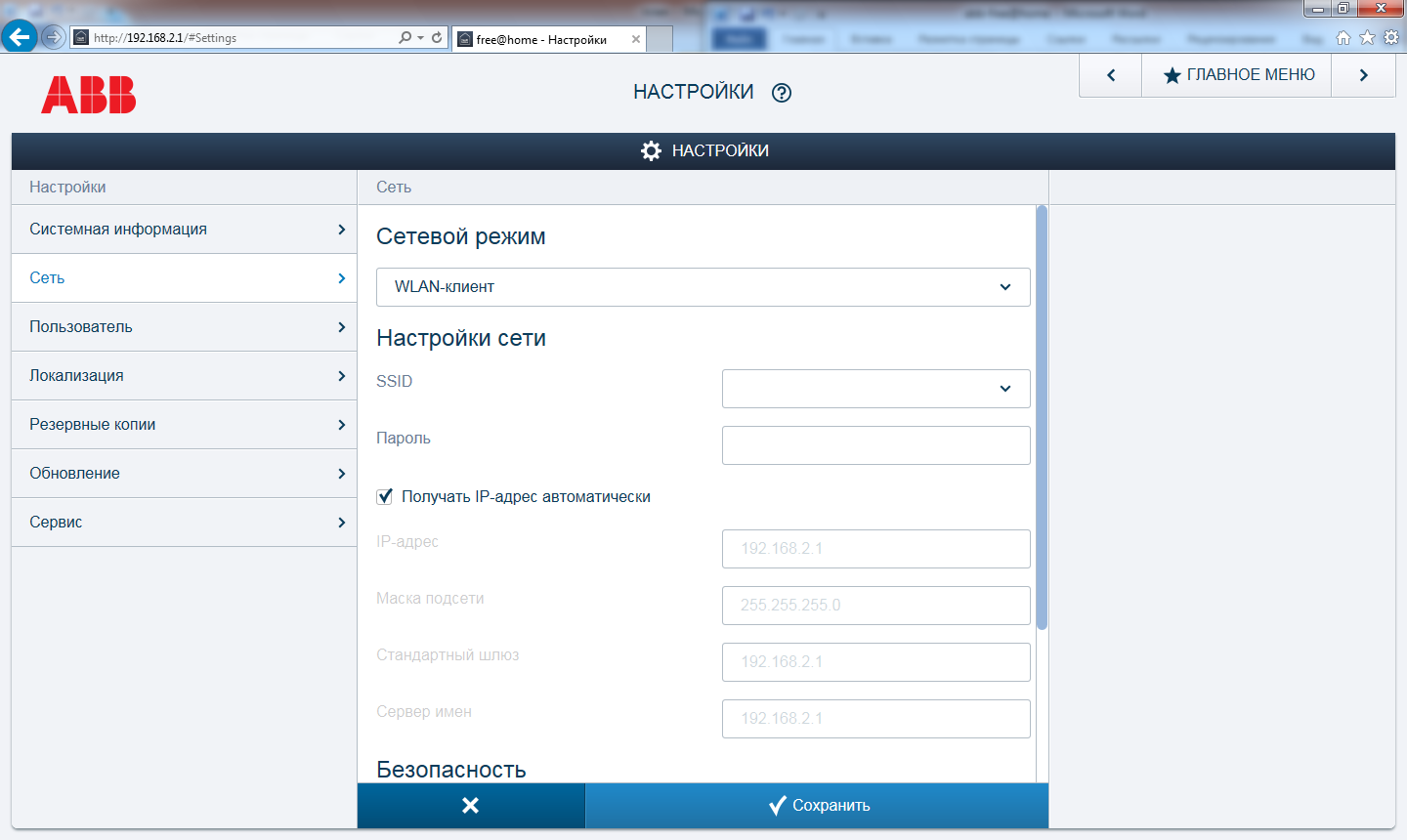

Вторая страница позволяет вам настроить подключение контроллера к домашней сети. Благодаря этому, вы получаете функции удаленного доступа и управления, синхронизацию часов, обновление прошивок через интернет. Здесь можно выбрать проводной или беспроводной вариант подключения и настроить IP-адреса.

Отметим, что независимо от варианта настройки сетевого соединения можно переключить контроллер в режим точки доступа кнопкой, так что инсталлятору для изменения настроек не обязательно подключаться с домашней локальной сети. Отметим, что работать в режиме дополнительной точки доступа данное устройство не умеет.

Для управления пользователями предназначен соответствующий пункт. Можно изменить имя пользователя, его уровень доступа, сбросить пароль. Напомним, что установить пароль установщик может только для самого себя, но не для других пользователей.

Настройки локализации мы уже описывали — язык интерфейса, местоположение, дата и время. Здесь же можно изменить и имя инсталляции.

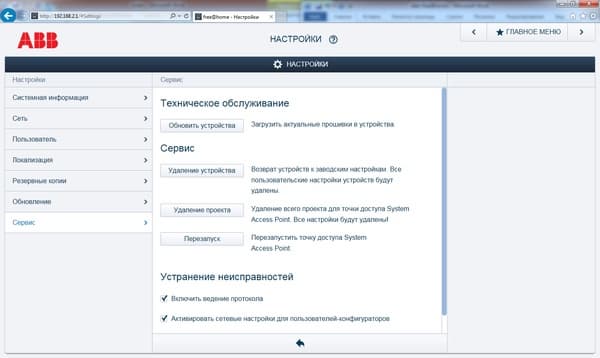

При изменении конфигурации сложных систем может оказаться полезной встроенные функции работы с резервными копиями конфигурации. Они сохраняются в собственной памяти устройства или могут быть экспортированы и импортированы в виде xml-файлов на компьютер.

Пункт «Обновление» позволяет загрузить новую версию встроенного программного обеспечения для контроллера из интернета (если есть доступ к нему) или из локального файла. В группе «Сервис» есть аналогичный пункт уже для устройств в сети, а также функции сброса настроек и перезагрузки контроллера.

Эксплуатация

Основные варианты использования рассматриваемой системы автоматизации включают в себя управление освещением, температурой и шторами. В большинстве случаев для них будет достаточно традиционных клавишных выключателей, установленных на стенах. При наличии бюджета и необходимости иметь много функций в одном месте, можно воспользоваться сенсорной панелью, но с точки зрения стоимости и позиционирования продукта, маловероятно, что этот вариант будет популярным.

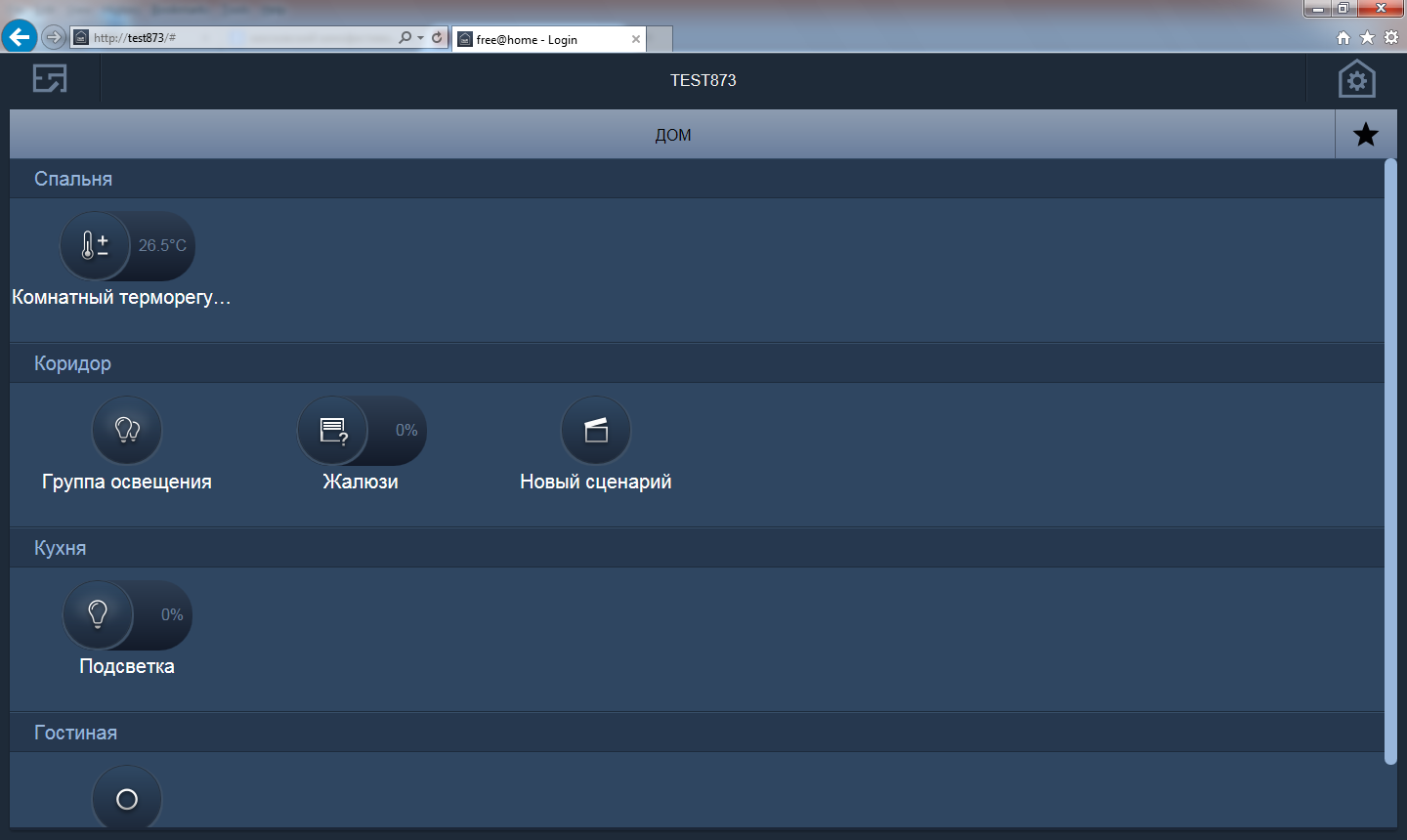

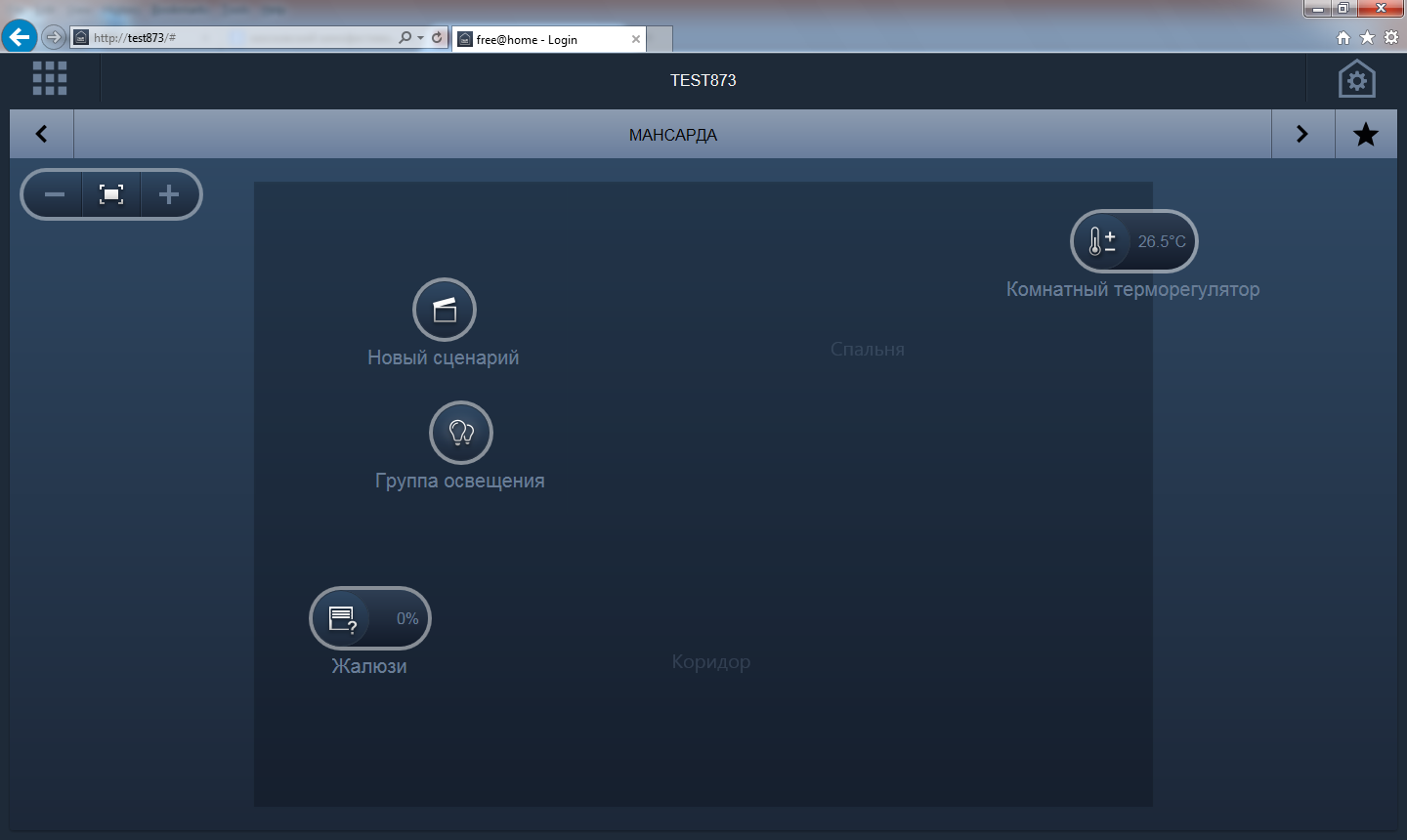

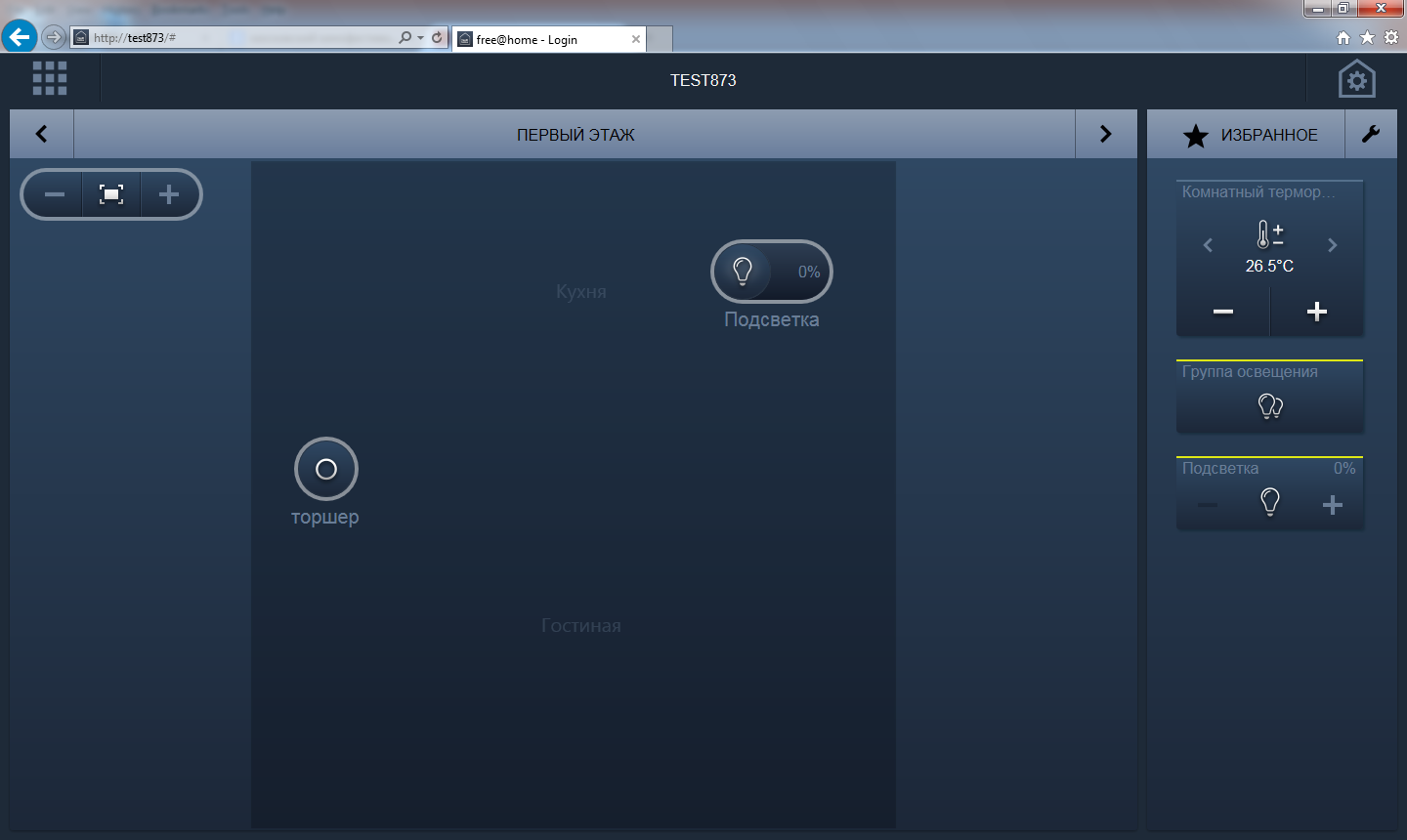

В качестве альтернативных способов контроля предусмотрен доступ через веб-интерфейс в режиме управления. Его основной вариант дизайна страницы повторяет составленную схему размещения элементов на плане дома. Для переключения этажей используются кнопки в верхней части окна.

Есть и иконки для изменения масштаба изображения, которые могут быть полезны в случае больших по числу устройств конфигураций. Жаль, что комнаты выделяются очень слабо и нет возможности изменить хотя бы цвет фона для них.

Есть возможность переключения режима отображения сиситемы из схемы в список, сгруппированный по комнатам, но не этажам. Для наиболее часто используемых устройств есть специальное меню «Избранное», индивидуальное для каждого пользователя системы.

Сами управляемые устройства представлены на плане в виде круглых или растянутых по горизонтали значков. В зависимости от масштаба и размера экрана, могут также отображаться и их названия.

По факту удобно пользоваться только выключателями, регуляторы уровня реализованы несколько странно. Заметим, что управляющие клавиши на схеме отсутствуют, вместо них показываются управляемые ими устройства, а также сцены. В целом, вариант веб-интерфейса скорее будет интересен для тестирования по время программирования, чем для ежедневного использования.

Отметим здесь и еще один существенный момент, отличающий продукт от профессиональных инсталляций, например на базе KNX. free@home позволяет самим конечным пользователям изменять некоторые элементы конфигурации, например для корректировки расписаний, состава групп освещения и параметры других элементов. При этом данные операции осуществляются наглядным способом через веб-интерфейс и не требуют от пользователя глубоких знаний и специальной квалификации.

Мобильные приложения

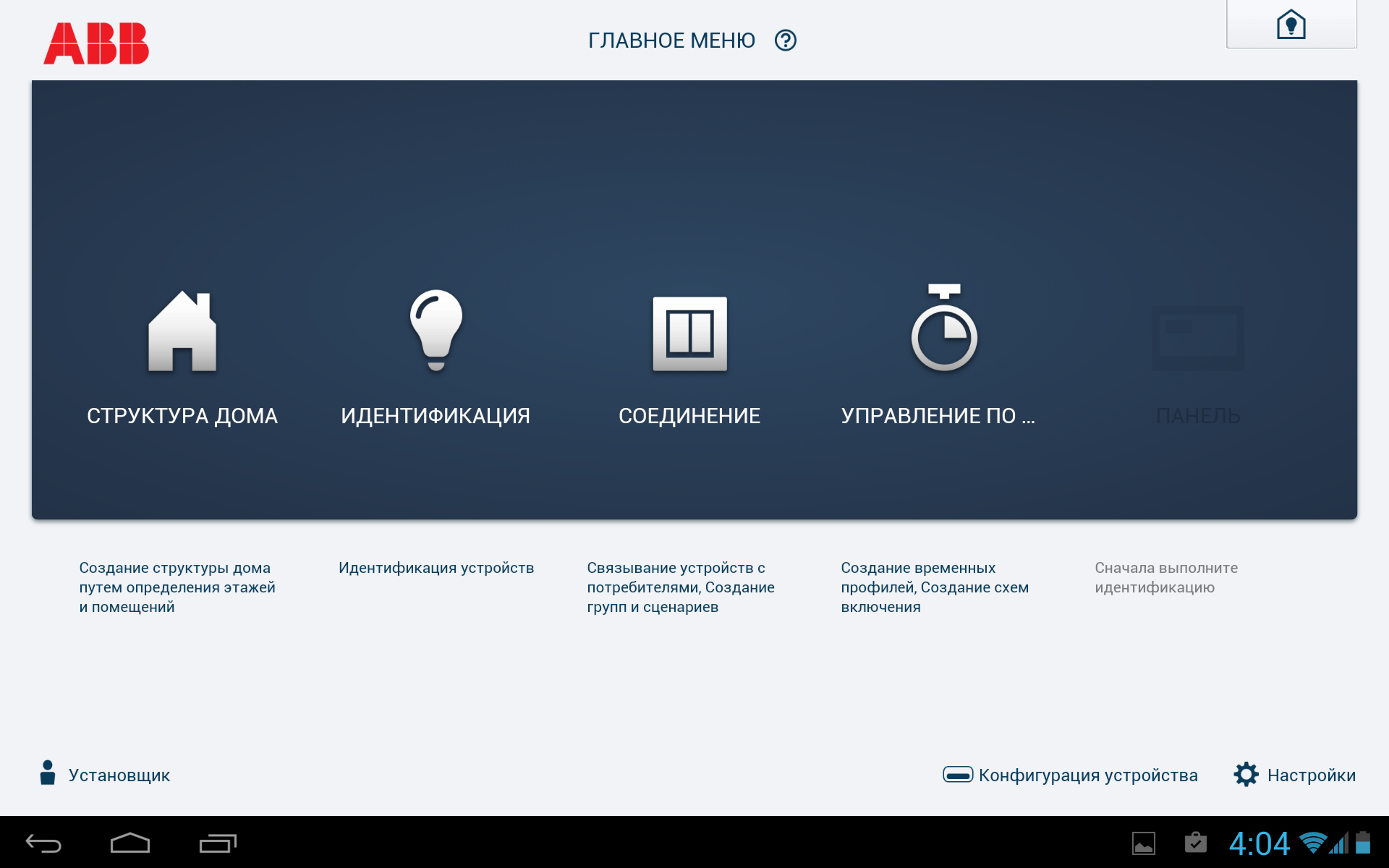

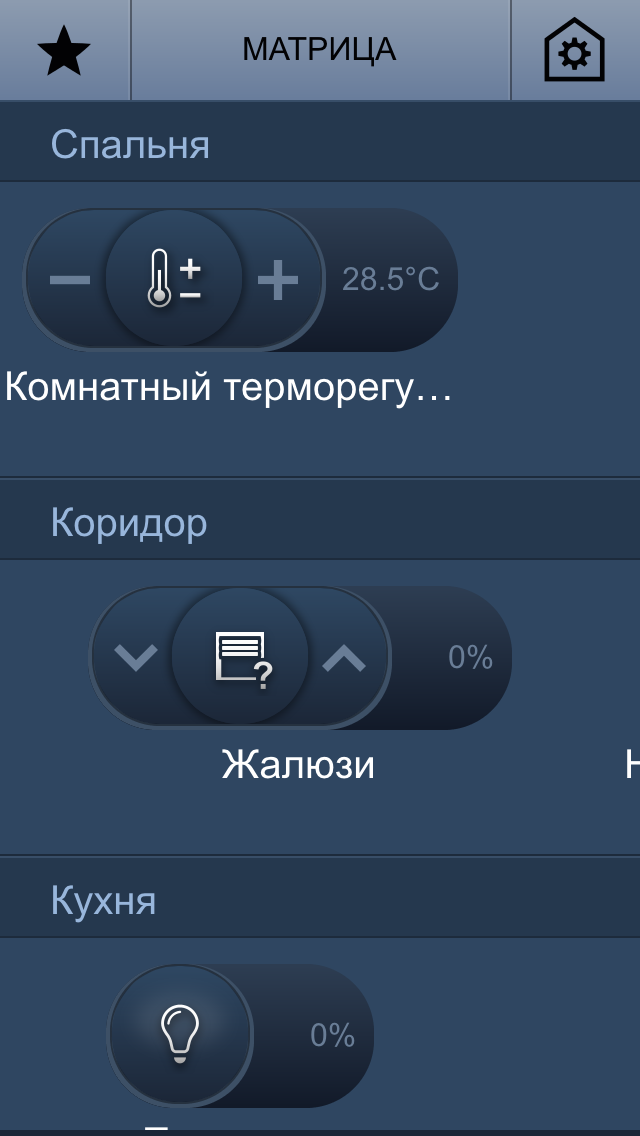

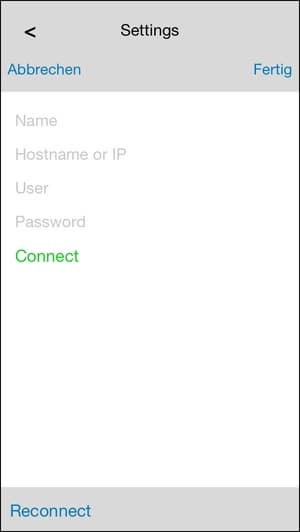

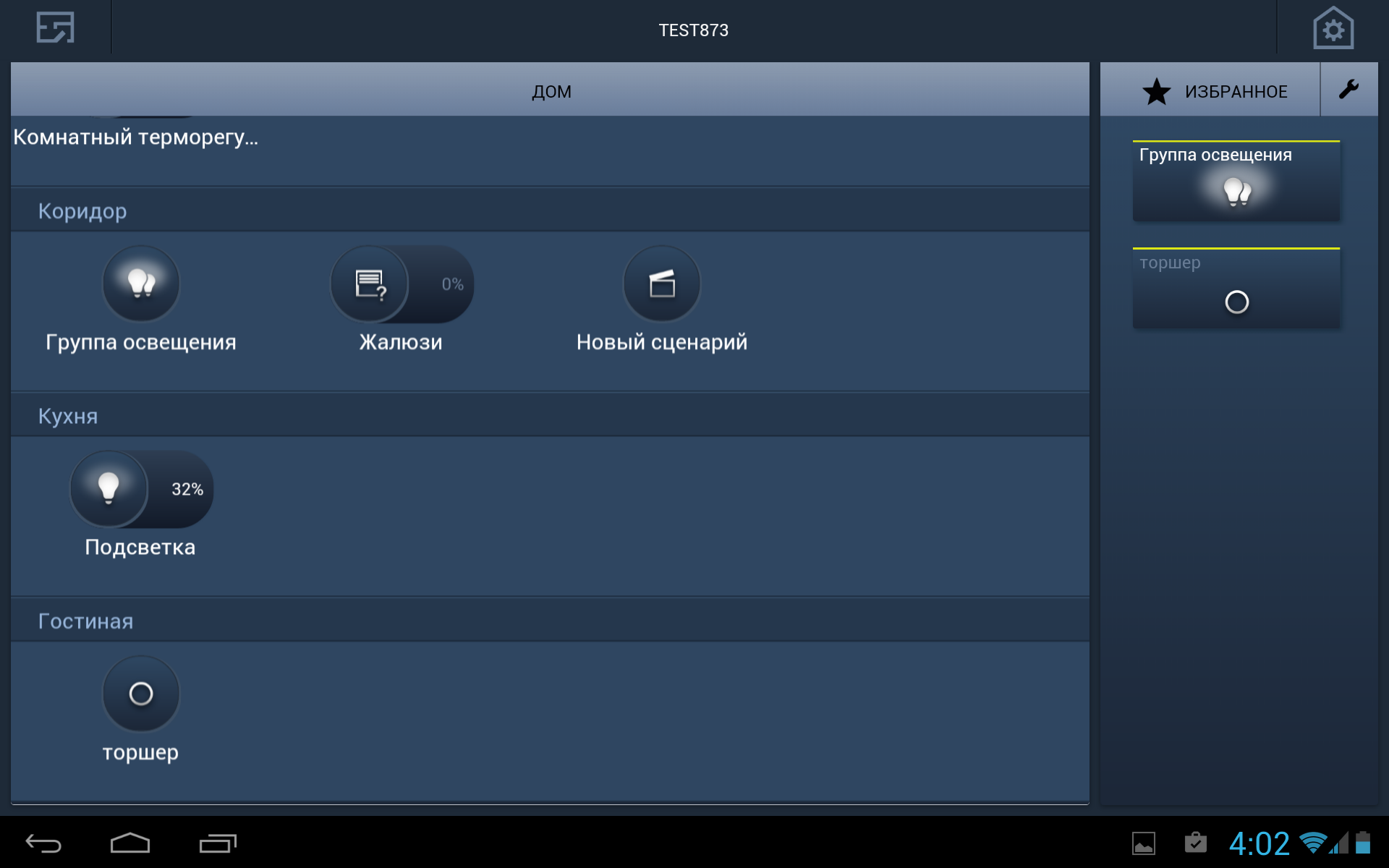

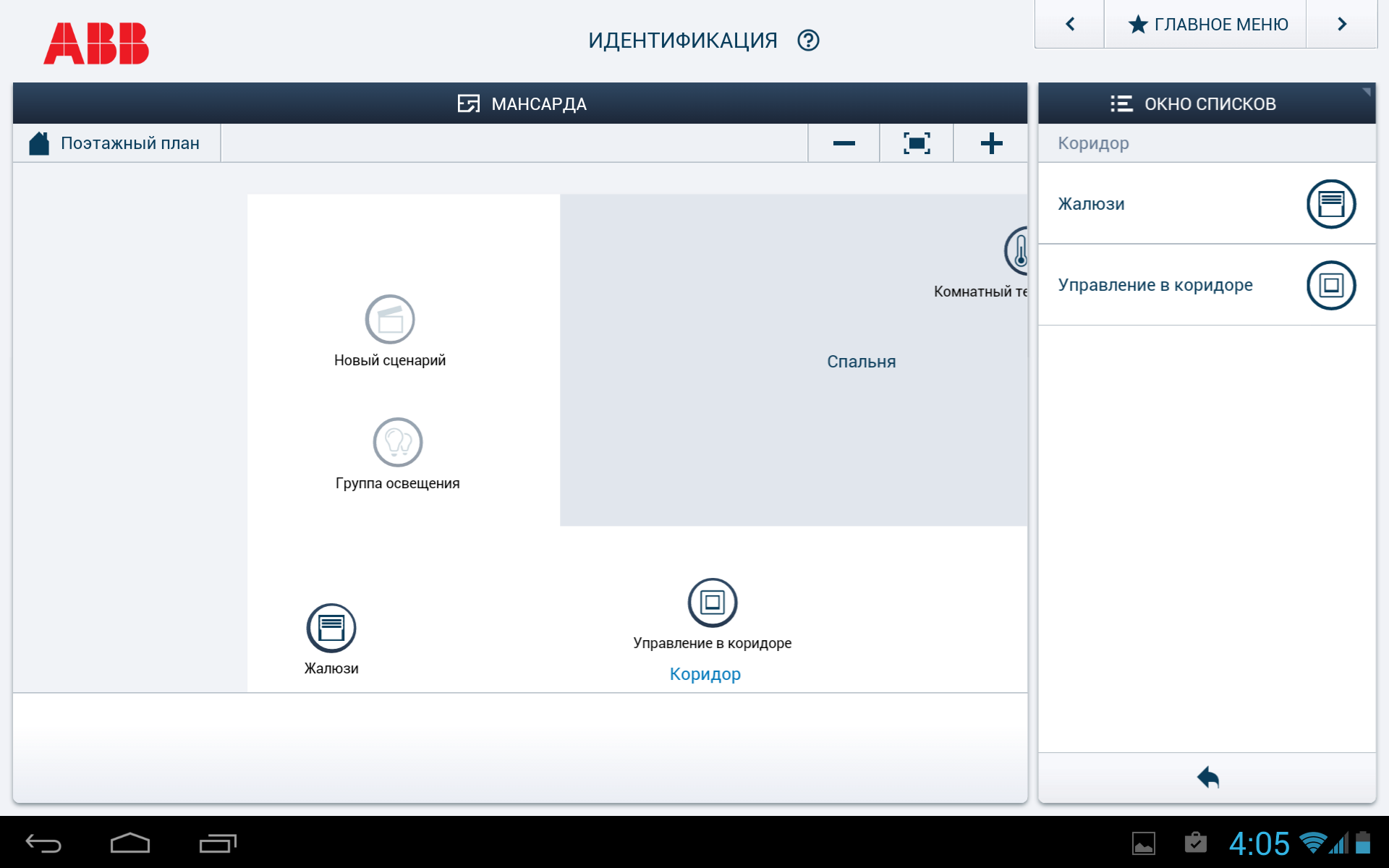

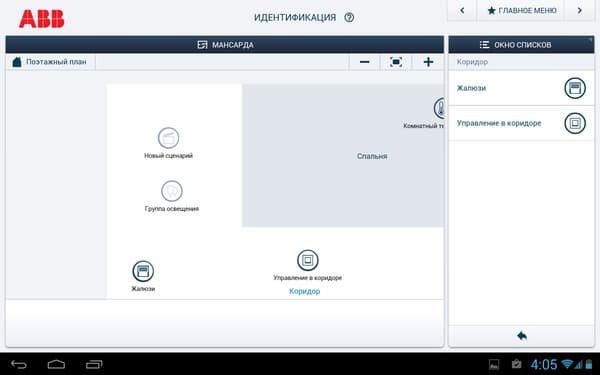

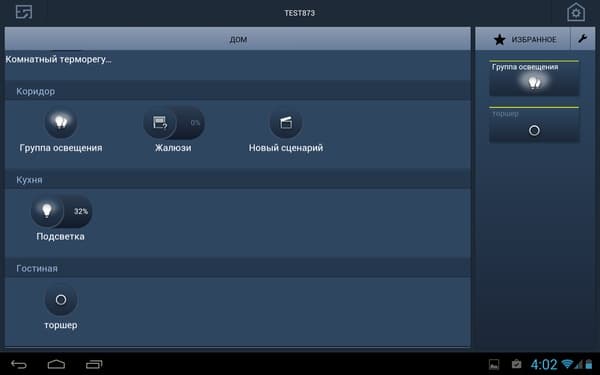

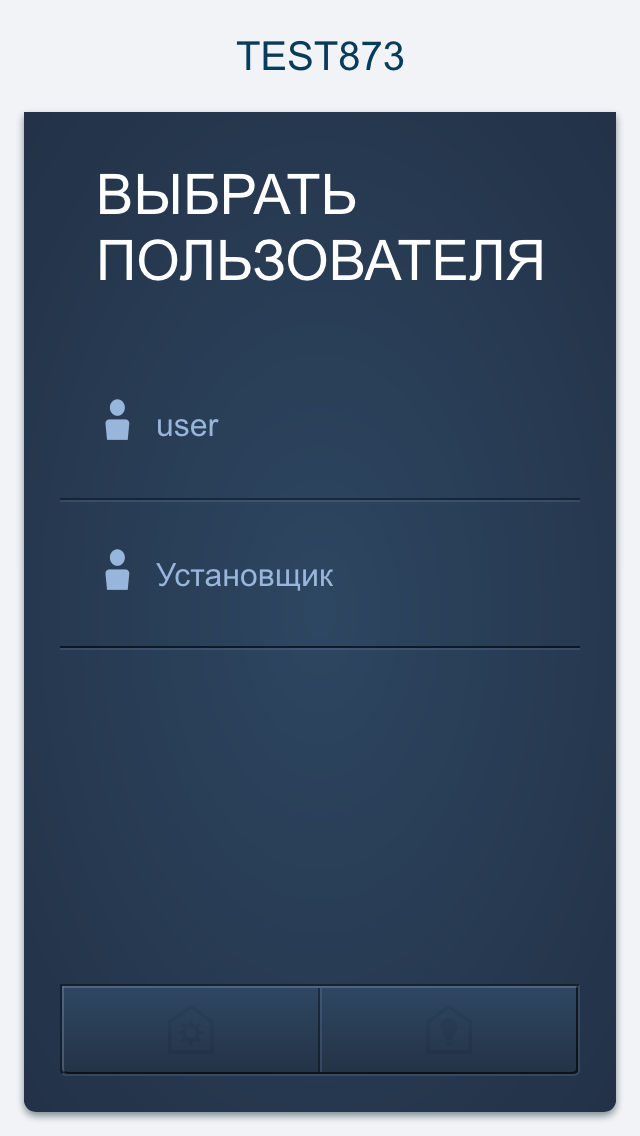

Еще одним способом контроля системы является фирменное приложение для Android и iOS. На смартфонах пользователю доступно только управление системой автоматизации, а планшет можно использовать и для описанных выше функций настройки, причем интерфейс не отличается от версии для веб-браузера.

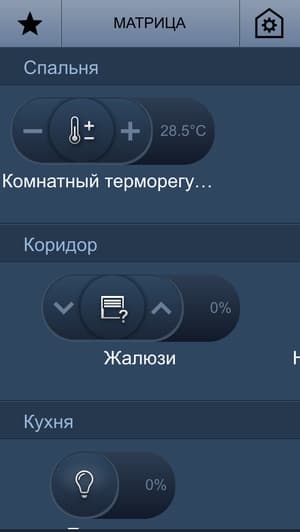

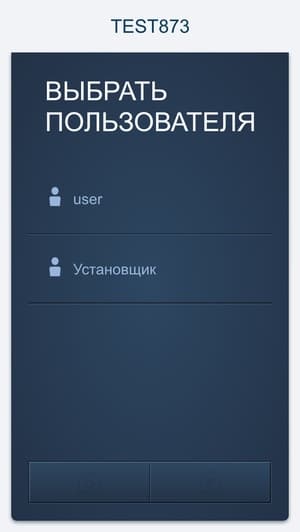

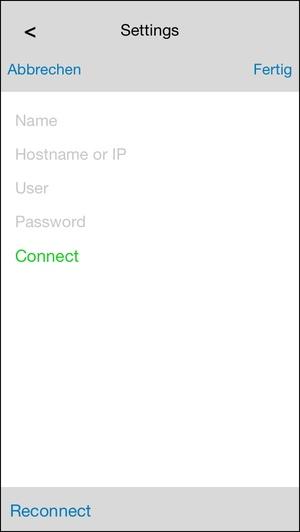

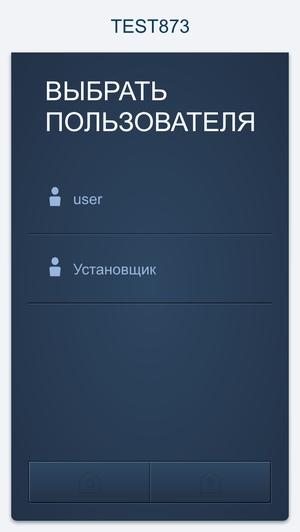

Управление системой ABB free@home в iOS   Управление системой ABB free@home в iOS

Интерфейс утилиты для режима управления является версией варианта для компьютера со списком устройств с группировкой по помещениям. Сами значки достаточно крупные, так что если устройств в комнате много, потребуется горизонтальная прокрутка.

Управление системой ABB free@home в iOS   Управление системой ABB free@home в iOS

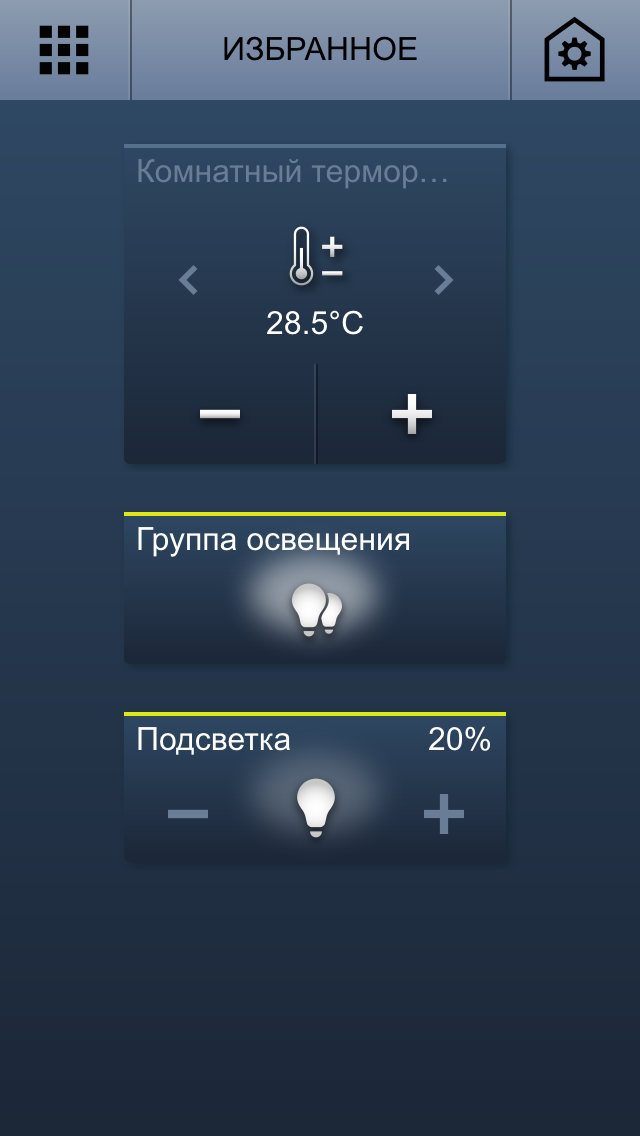

Отметим также наличие страницы с избранными устройствами и возможность программирования в утилите сразу нескольких профилей доступа к контроллерам free@home.

С практической точки зрения мобильные приложения произвели несколько смешанное впечатление. С одной стороны, в них представлены основные востребованные функции, используются красивые и понятные значки, структура и возможности программы интуитивно понятны. Однако, судя по всему, приложение основано на веб-технологиях, что приводит к не самой удачной эргономике, да и с отзывчивостью программы наблюдаются заметные проблемы.

Хочется надеяться, что производитель доработает эти утилиты и работа с программой будет вызывать именно положительные эмоции, как в маркетинговых материалах компании.

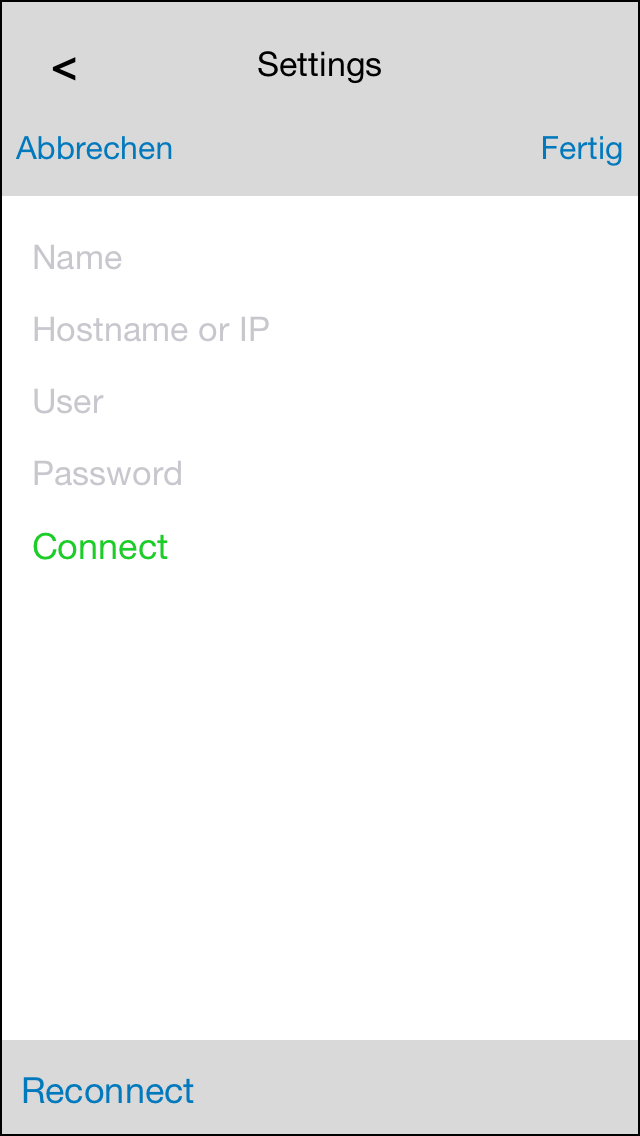

Отдельно стоит рассказать об удаленном доступе. К сожалению, производитель не приводит подробной информации по этому вопросу, ограничиваясь общими словами. Проверка на специально сконфигурированном стенде с сетевым оборудованием показала, что мобильные клиенты требуют для работы белого адреса на домашнем роутере и трансляции нескольких портов, включая 80, что явно не очень удобно и не безопасно. Никаких собственных облачных сервисов для упрощения настройки данного режима и работы без белого адреса компания не предоставляет. Также не очень ясной осталась ситуация с защищенным доступом с использованием SSL. Впрочем, при необходимости решить эти проблемы можно использованием роутера со встроенным VPN-сервером.

Стоимость

По информации производителя, комплект оборудования free@home обойдется на 30-40% дешевле сравнимого по составу на базе технологии KNX. Конечно, здесь сложно делать прямые сравнения, поскольку часть устройств не имеет прямых аналогов. Кроме того, в данном сегменте розничные цены используются в основном только как ориентиры, а реальные бюджеты зависят, в том числе, и от партнера и от проекта. Также стоит обратить внимание на то, что установка, программирование и обслуживание системы не требуют специализированного программного обеспечения и сертифицированных специалистов, что позволяет дополнительно снизить стоимость внедрения.

Для ориентира приведем рекомендованные розничные цены некоторых элементов на момент написания статьи: системная точка доступа — 29 000 рублей, блок питания — 20 000 рублей, четырехканальное реле на DIN-рейку — 20 000 рублей, четырехканальный диммер на DIN-рейку — 35 000 рублей, двухклавишный выключатель в сборе — от 5300 рублей, двухклавишный выключатель с двухканальным встраиваемым реле — от 9100 рублей.

Заключение

Система автоматизации ABB free@home существенно отличается от рассмотренных ранее на нашем ресурсе решений практически по всем параметрам, и считать их непосредственными конкурентами, пожалуй, не стоит. Хотя, конечно, по многим потребительским функциям они могут быть близки.

Прежде всего, отметим необходимость использования дополнительных кабелей для объединения устройств фирменной шиной, что является наиболее надежным вариантом, но требует предварительного создания проекта, единовременной инсталляции во время стройки или ремонта, а также затрудняет дальнейшее расширение системы. В плюсы решения можно записать возможность использования любых топологий шин и сочетания распределенной и централизованной схем управления. Закрытость протокола ограничивает набор доступных элементов, но повышает надежность и снижает стоимость из-за отсутствия требований сертификации.

Еще одной востребованной у дизайнеров интерьеров особенностью является использование сборной конструкции сенсоров с выбором рамок и клавиш из богатых каталогов Busch-Jaeger и Zenit.

Текущая линейка продуктов позволяет реализовать управление освещением, шторами/жалюзи/воротами и температурой (с определенными оговорками) в квартирах и небольших домах. Базовые возможности прямого контроля, групп и сцен благодаря выделенному контроллеру расширены поддержкой расписаний. Из дополнительных функций упомянем интеграцию с домофонией.

Решение интересно простой процедурой первоначальной инсталляции, не требующей специализированного программного обеспечения, и возможностью менять многие параметры и режимы работы самим пользователем без привлечения установщиков. В то же время, некоторые функции можно было бы реализовать более эффективно, например расписание для температур или переключение режимов.

Для управления системой, кроме штатных сенсоров, можно использовать браузер и мобильные устройства, однако текущая реализация этих возможностей показалась нам не очень удобной.

В текущий момент в продукте не предусмотрено системы уведомлений, журнала событий, сложных сценариев и программирования. Также нет поддержки интеграции с продуктами других компаний, за исключением Philips HUE, и открытого API. Из сенсоров в системе предусмотрены только датчики движения. В некоторых случаях можно использовать бинарные входы для подключения других устройств, но при отсутствии программирования и уведомлений это не имеет большого смысла.

Продукт может быть интересен для инсталляторов в автономных проектах небольшого масштаба с базовой функциональностью автоматизации. Он позволяет предложить потребителям более доступные по стоимости решения по сравнению с KNX, а также существенно сократить время на установку и программирование. Учитывая, что большинство функций определяется встроенной в контроллер прошивкой, набор решаемых задач вполне может быть в дальнейшем расширен производителем.
