HDD-мультиплеер TViX


Цифровой мультимедиаплеер TViX построен на базе емкого винчестера форм-фактора 3,5 дюйма, поэтому по габаритам и весу превосходит ранее тестировавшийся нами HDD-мультиплеер AivX DVP-254, в основе которого лежит 2,5-дюймовый мобильный винчестер. Задача TViX — быть стационарным домашним мультимедиа сервером большой емкости (сейчас от 160 до 400 Гб), воспроизводящим мультимедиа файлы и другой цифровой контент на обычной бытовой аудио/видео аппаратуре. Соответственно, использовать TViX в качестве переносного накопителя, конечно, можно, но тяжело в прямом смысле слова. Небольшое примечание: все сказанное ниже (кроме внешнего вида, естественно) относится к плееру с русской прошивкой 1.7.4. В сентябре 2005 г выпущено прошивка 1.9.0.

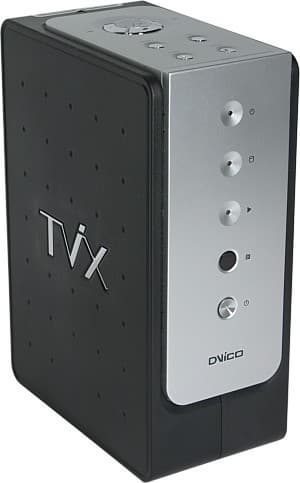

General view

Комплект поставки

(стандартная комплектация модели M-3000U)

  • Плеер
  • Руководство (брошюра полиграфического качества)
  • CD-ROM (драйвер для Windows 98, Acrobat Reader, TViX-manager, DVDShrink, и руководство пользователя в PDF)
  • Кабели
    • Аудио/видеокабель (3 RCA на 3 RCA — композитное видео и стереоаудио)
    • USB-кабель, тип A на тип B
    • Питания
  • Пульт ДУ и две AAA-батарейки

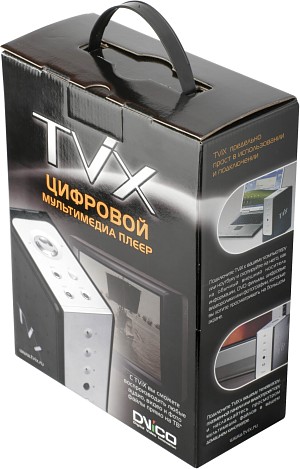

Все это находится в картонной коробке с пластмассовой ручкой.

Box

Кроме M-3000U еще есть комплектация C-3000U Deluxe с сумкой для переноски и плеером, у которого блок питания внешний. Также в качестве альтернативы предлагается модель M-3000F с интерфейсом IEEE 1394. Специально для автомобилистов предназначен набор из внешнего ИК-приемника, небольшого пульта ДУ, переходника 2 RCA на гнездо миниджек и адаптер питания с разъемом прикуривателя. Сведений о доступности в России моделей C-3000U Deluxe, M-3000F и аксессуаров у нас нет.

Паспортные технические характеристики

Видеовыходы
Композитный+
S-Video+
Компонентный+
Прогрессивная развертка+ (только 480p и 720p)
Транскодер NTSC-PAL+ (полный двунаправленный, вкл. в меню)
Видео ЦАПНет данных
Аудиовыходы
Аналоговый стереовыход+
Многоканальный аналоговыйнет
Электрический (коаксиальный) цифровой+
Оптический цифровой+
Встроенный декодер DD/DTS+/нет
Аудио ЦАПНет данных
Выход на внешний ИК-приемник+ (миниджек)
USBB Type
Питания90-250 В, 50-60 Гц
Размеры122,5×171,8×68,5 мм
Вес1,2 кг (включая жёсткий диск)
Цена (средняя розничная в Москве) Зависит от емкости ЖД: 160 Гбайт - Н/Д(0), 200 Гбайт - Н/Д(0), 250 Гбайт - Н/Д(0), 400 Гбайт - Н/Д(0)
Ссылка на сайт производителяwww.tvix.co.kr

Снаружи

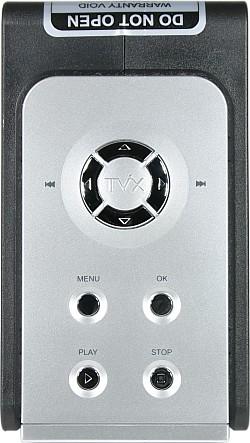

Корпус плеера изготовлен из некрашеной пластмассы. На двух гранях располагаются пластмассовые вставки с серебристым покрытием, на которых находятся кнопки, индикаторы и окошко ИК-приемника.

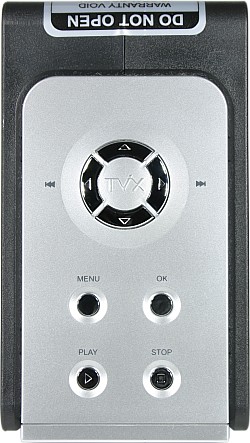

Top

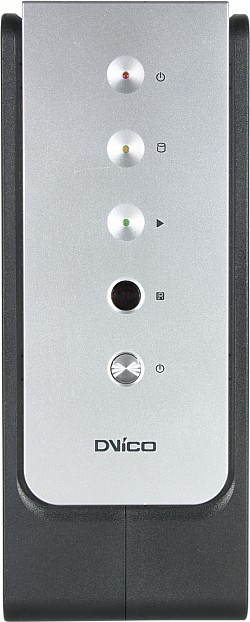

Front    Connectors

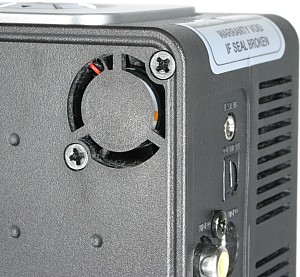

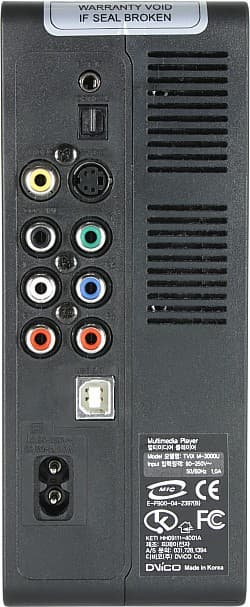

Все разъемы — на задней панели. Теплый воздух из плеера выдувает небольшой вентилятор.

Cooler

Габариты плеера наглядно показывают его сравнение с обычным 3,5-дюймовым винчестером.

HDD

В принципе, пользователь может сам заменить жесткий диск, но в России плеер продается как законченное решение, соответственно, нарушение пломб на крышке отсека диска лишает гарантии.

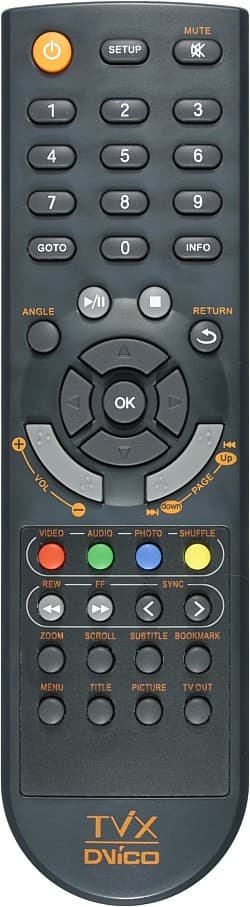

Пульт ДУ довольно удобный.

Remote control

Подписи к кнопкам контрастные, хотя некоторые немного мелковаты. Кнопки центральной группы легко находятся на ощупь. К поведению плеера при использовании правой кнопки-качалки приходится привыкать, так как нажатие на ее левый нижний край вызывает переход к следующему треку и наоборот.

Внутри

Дабы не нарушать гарантийные наклейки мы не стали вскрывать плеер, но из пресс-релиза компании Sigma Designs мы узнали, что TViX основан на чипе EM8510, то есть на чипе из того же семейства, что и EM8511, находящийся внутри AivX DVP-254.

Локализация

Локализация плеера заключается в достаточно подробном руководстве пользователя на русском языке, в русской версии экранного меню и в корректном отображении кириллицы в названиях файлов и папок и в субтитрах к MPEG-4 фильмам. Заботу о продвижении плеера на рынок взяла на себя компания InPrice Distribution, она же поддерживает русский сайт, посвященный плееру, и обеспечивает обновление русской версии прошивки.

Компания InPrice Distribution сообщает, что в прошивку 1.9.0. (сентябрь 2005 г) добавлены следующие функции: сохранение закладок в 5 разных видеофайлах, поддержка видеофайлов формата *.M2P и аудиофайлов *.MPA, воспроизведение файлов (*.LRC) текстов песен, поддержка файлов субтитров SMIL, поддержка субтитров при воспроизведении видеофайлов *.VOB и *.DAT, слайдшоу при воспроизведении MP2- и MPA-файлов, взаимное переназначение функций (быстрой прокрутки и прокрутки по видео файлу с заданным шагом) для клавиш прокрутки (FF/REW) и Лев/Прав на пульте ДУ, отображение субтитров на 2-х языках одновременно, отображение тэгов при воспроизведении MP3 и OGG файлов, прокрутка вперед и назад и «ПЕРЕЙТИ К» (GOTO) при воспроизведении файлов WMA и WAV.

Функциональность

Как внешний USB-накопитель

Для оценки скоростей записи и чтения был использован следующий компьютер:

Операционная системаMicrosoft Windows XP Professional, SP2
Тип ЦПAMD Athlon, 1400 МГц (5,25×267)
Системная платаGigaByte GA-7VTX на VIA KT266
Системная память512 Мбайт (PC2700 DDR SDRAM)
Контроллер USB 2.0VIA VTS2221A3

HDD

По данным Disk Benchmark Plugin for AIDA32 среднее время доступа составило 15,2 мс, средняя скорость последовательного чтения 25,4 Мбайт/с, а средняя скорость последовательной записи 21,1 Мбайт/с.

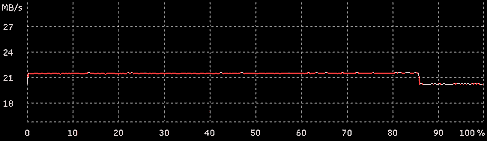

Linear Write
Скорость последовательной записи

Исходя из вида графиков, можно утверждать, что скоростные характеристики определяются интерфейсом USB2.0 и контроллерами плеера и компьютера. Установившаяся скорость копирования файлов, размером под гигабайт, составила примерно 6,3 Мбайт/с, то есть на перекачку фильма, бывшего на однослойном DVD, с винчестера компьютера на TViX уйдет 12 минут, а если копировать непосредственно с DVD-диска, то, скорее всего, раза в 1,5-2 дольше, в зависимости от скорости привода DVD. Если плеер подсоединен к компьютеру USB-кабелем, то работать он может только как внешний накопитель, аудио- и видеовыходы отключаются. Получается, что для пополнения библиотеки файлов на плеере придется каждый раз выключать плеер, подсоединять его к компьютеру, перекачивать файлы, выключать плеер, отсоединять USB-кабель, и лишь после всего этого можно включать плеер и смотреть и (или) слушать свежее поступление. Модель с интерфейсом IEEE 1394 в этом отношении удобнее, так как из руководства следует, что переключать режимы плеер / накопитель можно с пульта. Было бы неплохо получить такую функцию и в USB-версии.

3,5-дюймовый винчестер потребляет раза в 3 больше энергии, чем может обеспечить подпитка через USB, поэтому в любом качестве плеер работает исключительно с внешним питанием. Вся активность, проявляемая плеером, подключенным только USB-кабелем к компьютеру, проявляется в слабом свечении желтого индикатора.

Как мультиплеер

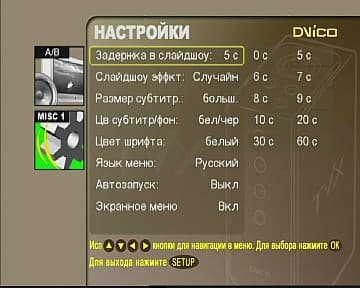

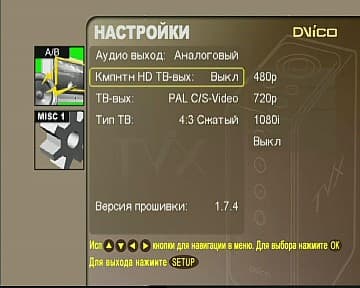

Плеер без проблем работает как минимум с двумя файловыми системами (NTFS и FAT32) и распознает несколько разделов на диске. Все настройки поместились на двух страницах экранного меню.

OSD

OSD

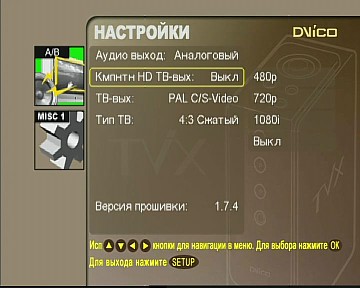

Для подстраховки режим видеовыходов по циклу переключается кнопкой TV-OUT. Компонентный видеовыход плеера может работать в прогрессивном NTSC-режиме (480p), но прогрессивного PAL-режима нет, зато есть два режима высокой четкости (720p и 1080i), правда, пользы от них немного, так как HD-контент плеер не воспроизводит. Всегда работает транскодер, подгоняющий формат воспроизводимого файла к выбранному режиму. Поэтому, несмотря на неплохой алгоритм транскодирования, для получения четкой картинки без рывков желательно вручную согласовывать режим видеовыхода и формат видеофайла.

Тестирование видеотракта

Яркостная четкость (ТВЛ)
композитный (NTSC и PAL)более 540Отлично
S-Video (NTSC и PAL)более 540Отлично
компонентный 480i/576iболее 540Отлично
компонентный 480p540Очень хорошо
компонентный 720p530Хорошо
компонентный 1080i540Очень хорошо
Цветовая четкость (ТВЛ)
композитный (NTSC и PAL)130Отлично
S-Video (NTSC и PAL)130Отлично
компонентный 480i/576iболее 270Отлично
компонентный 480pболее 270Отлично
компонентный 720pболее 270Отлично
компонентный 1080iболее 270Отлично

Качество картинки очень хорошее. Четкого отображения деталей, как в светах, так и в тенях можно добиться небольшой подстройкой яркости и контрастности (ползунки контрастности, яркости и насыщенности вызываются кнопкой PICTURE пульта). Прогрессивное преобразование выполняется очень хорошо: как неподвижные миры, так и миры в движении имеют удвоенную вертикальную четкость, «расческа» практически отсутствует.

Для тестирования аудиовыходов мы использовали запись тестового сигнала в виде MP3 с потоком 320 кбит/с и исходный WAV-файл, благо плеер умеет проигрывать файлы обоих типов. Так же как и в случае AivX наблюдаются искажения аналоговых сигналов с большой амплитудой. Кроме того, плеер при воспроизведении WAV-файла значительно увеличивает его громкость.

Регулятор
громкости, %
Максимальная
амплитуда, %
Гармонические
искажения, %
Тестовый файл MP3
 70.80.0009
MP3, запись по аналогу
353.630.046
405.680.052
5010.10.19
6017.52.0
10037.09.9
MP3, запись по цифре
10068.60.041
Тестовый файл WAV
 70.80.0003
WAV, запись по аналогу
357.240.060
4011.30.26
5019.83.0
6033.78.8
10053.918
WAV, запись по цифре
10010012
6570.80.0006

Как видно из таблицы, приемлемый уровень искажений при воспроизведении MP3-файлов достигается при положении регулятора громкости в районе 40%, при этом амплитуда сигнала составляет примерно 6% от принятой в бытовой аудиотехнике. Использование же цифрового выхода обеспечивает минимальный уровень искажений в любом случае, а амплитуда сигнала при 100% громкости (как и следовало ожидать) очень близка к тому, что мы наблюдаем в самом файле.

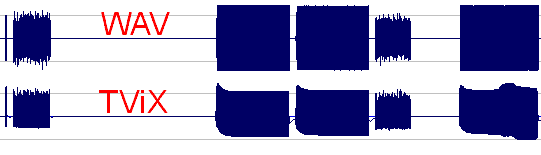

graduated grey-scale

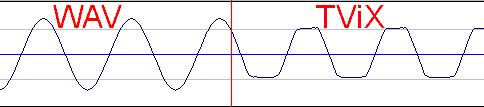

Вверху — исходный WAV, внизу — запись с TViX при 100% громкости

smooth grey-scale
Слева — фрагмент исходного WAV, справа — фрагмент записи с TViX при 100% громкости

Тест программы RightMark Audio Analyzer 5.5

Тестируемая цепь: аналоговый выход -> вход E-MU1820
Режим работы: 16-бит, 44 кГц

ТестMP3-digital, 100%WAV-digital, 65%MP3-analog, 40%WAV-analog, 35%
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.10, -0.32+0.00, -0.00+0.11, -0.40+0.03, -0.14
Уровень шума, дБ (А): -79.7-95.3-66.6-68.8
Динамический диапазон, дБ (А): 82.894.766.668.7
Гармонические искажения, %: 0.0410.00060.0520.060
Интермодуляционные искажения + шум, %: 0.0720.00530.1560.117
Взаимопроникновение каналов, дБ: -82.0-96.5-67.0-69.1

(Подробный отчёт).

Постараемся ответить на два традиционных вопроса: «что делать?» и «кто виноват?» Начнем с последнего. Виновата, скорее всего, Sigma Designs, так как, видимо, оба плеера были созданы на основе наборов, предоставляемых этой компанией, а причина искажений или в неправильном режиме питания операционного усилителя, или в сэкономленной паре конденсаторов, или в чем-то подобном. Если плеер подключен к акустике класса «компьютерные пищалки» или к телевизору со встроенными динамиками, то можно только уменьшить чуть-чуть громкость на плеере (до 60-70%) и забыть об искажениях — все равно динамики такого класса искажают звук сильнее. В случае использования качественной акустики придется подключиться по цифровому интерфейсу (наиболее оптимальный вариант, позволяющий полностью уничтожить причину возникновения проблемы, а не бороться с ее следствиями) или уменьшить громкость на плеере до 40% — обычно у усилителей есть запас по коэффициенту усиления, а значит, небольшая амплитуда сигнала на выходе плеера не приведет к недостатку громкости.

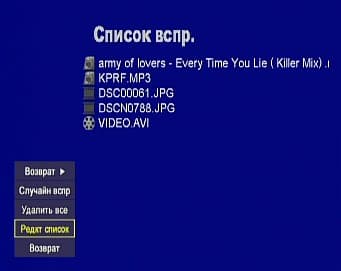

Файлы и папки в текущей папке отображаются одним списком. Если выделенный файл запущен на проигрывание кнопкой OK, то воспроизведется только он, при этом, в случае музыкальных файлов, можно независимо от проигрывания перемещаться по диску. Когда же запуск осуществляется кнопкой PLAY, то воспроизводиться будут все файлы в текущей папке по циклу, начиная с выделенного. Плеер сам переходит в следующую папку только тогда, когда запущенный файл находится в папке AUTORUN (в корне раздела) или в ее подпапке. Вообще-то, папка AUTORUN предназначена для «слепого» проигрывания музыки, когда нет возможности подключить плеер к телевизору. Достаточно включить в опцию «Автозапуск», и при включении плеер запустит на проигрывание файлы из папки AUTORUN, не забывая заглядывать в ее подпапки. При этом в первые 9 подпапок можно быстро перейти, нажав соответствующую цифровую кнопку на пульте. Для проигрывания файлов в нужном порядке можно составить один, но разнородный по типу файлов список воспроизведения.

OSD

Нажатие на кнопки VIDEO, AUDIO и PHOTO включает соответствующий фильтр на отображаемые типы файлов.

Далее кратко расскажем, как обстоят дела с проигрыванием файлов различного типа.

Результаты тестов на совместимость:

Проигрывание MP3 (8-320 кбит/с и VBR, 16-48 кГц)+*
Проигрывание WMA v2/7/8/9нет/+/+/+
Проигрывание AC3/OGG/WAVнет/+/+
Проигрывание MPEG-1/MPEG-2/VOB+/+/+
Просмотр JPG+
Поддержка IFO-файлов+
Проигрывание MPEG-4 (DivX 3.x, 4.x, 5.x, Xvid)+**
* Зависит от соотношения битрейт / частота
** DivXHD поддерживается

MP3, WMA, OGG и WAV

Тэги не отображаются (хотя место под них в информационной табличке, вызываемой кнопкой INFO, есть).

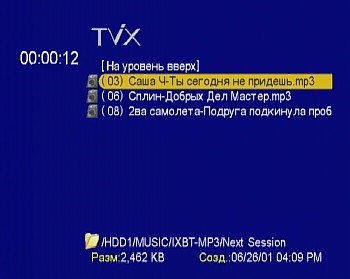

MP3

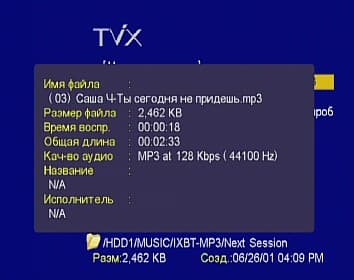

MP3

Минимальная пауза между mp3-треками составляет 1 секунду. Есть оригинальная, но не сказать что слишком неудобная, быстрая перемотка по MP3-файлам: нажатие на кнопку FF или REW приводит к перескоку на 10 сек вперед или назад, соответственно. Работает переход в нужное место файла по тайм-коду. Плеер умеет работать со списками M3U. При прослушивании музыки нажатие на кнопку 0 убирает список файлов с экрана, остается только фоновая картинка, про которую ниже.

JPG

JPG-файл с именем tvix.jpg служит в качестве фоновой заставки, если его нет, то используется зашитая в плеер картинка. Побаловавшись с логотипом iXBT, мы сделали фон просто темно-синим — так удобнее.

JPG

Из JPG-файлов в текущей папке можно устроить слайд-шоу, для этого достаточно запустить кнопкой PLAY на проигрывание первый файл. Гораздо интереснее устроить слайд-шоу с музыкальным сопровождением. Тут пригодятся две папки в корневом каталоге automp3 и autojpg. MP3-файлы из первой будут запускаться одновременно с просмотром JPG-файлов, и наоборот, JPG-файлы из папки autojpg будут запускаться одновременно с началом прослушивания MP3-файлов. В качестве таких особенных папок можно зарегистрировать любую, содержащую файлы соответствующего типа, нажав кнопку 0 на пульте, когда выделена нужная папка.

VOB, MPEG-2, MPEG-1

Эти файлы проигрываются подряд, плеер сам переходит к следующему. Поддержка VOB-файлов самих по себе не актуальна, так как плеер умеет проигрывать

VOB с использованием IFO-файлов,

и работает все так, как и должно работать. Особой разницы в функциональности и в удобстве при просмотре DVD-фильма на бытовом DVD-плеере и фильма, скопированного на TViX, мы не заметили.

DivX, Xvid

Результаты тестирования с помощью диска DivXTestCD

Кодек DivX3
fast3k OK
fast3k-DivXTon нет звука
fast6k OK
low3k OK
low3k-DivXTon нет звука
low6k-320 OK
low15k OK
Кодек XviD
1k-bf
1k-gmc тормозит видео
1k-qpel завис
2pass3k OK
2pass15k OK
6k-320 OK
6k-gmc-bf-320 тормозит видео
Кодек DivX5
1k-bf OK
1k-gmc OK
1k-qpel завис
2pass3k OK
2pass15k OK
6k-320 OK
6k-gmc-bf-320 OK
Мультиплексированные файлы
avimux+ac3 OK
avimux+cbr OK
avimux+vbr OK
nandub+ac3 OK
nandub+cbr OK
nandub+vbr OK
vdub+ac3 OK
vdub+cbr OK
vdub+vbr OK
Одно и двухдорожечные файлы
1×AC3-448 OK
1×CBR-MP3 OK
1×VBR+1×AC3 OK
1×VBR-MP3 OK
2×AC3-448 OK
2×CBR-MP3 OK
2×VBR-MP3 OK
Поддержка разрешений
480×204 OK
496×208 OK
512×220 OK
528×220 OK
544×236 OK
560×236 OK
576×248 OK
592×248 OK
608×260 OK
624×260 OK
640×272 OK
656×276 OK
672×288 OK
688×288 OK
704×296 OK
720×308 OK

Совместимость плеера с разновидностями MPEG-4 файлов средняя. Какие-то файлы с покупных CD или скаченные из Сети проигрываются, какие-то нет. Больше всего плееру не нравится использование QPEL. В принципе, к плееру прилагается программа TViX Manager, основной ее задачей, как мы поняли, является диагностика файлов на предмет играбельности и конвертация неподдерживаемых. Но, как показали испытания, эта программа чересчур оптимистична (но на 1% сомневается во всем) и далеко не всегда справляется с конвертацией в поддерживаемый формат.

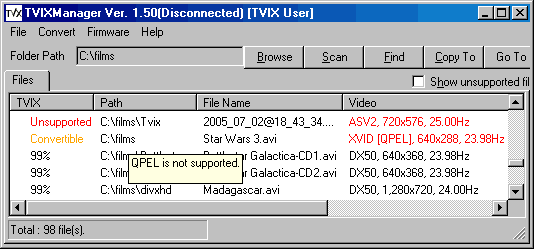

TViX Manager

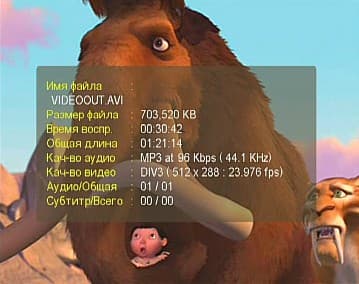

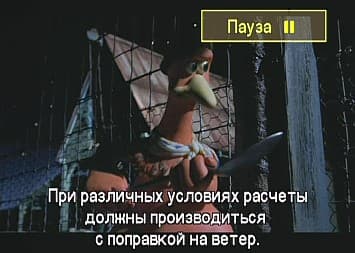

Сервис при проигрывании DivX (Xvid)-файлов находится на приличном уровне. Есть быстрая перемотка вперед-назад (несколько скоростей), удобный переход по тайм-коду,

OSD

запоминание позиции проигрывания (кнопка BOOK MARK), смена аудиодорожки (кнопка AUDIO), кнопками SYNC можно попытаться восстановить синхронизацию субтитров и звука (с шагом в 1 сек),

OSD

настраивается положение субтитров, их цвет и размер шрифта (для отображения субтитров имена AVI- и SRT-файлов должны совпадать, заявлена поддержка SMI-субтитров). Довольно много информации о проигрываемом файле выводится при нажатии на кнопку INFO.

OSD

Выводы

Функциональность HDD-мультиплеера TViX заслуживает положительной оценки хотя бы по тому, что практически все работает так, как и должно работать. Для текущего поколения мультиформатных плееров это весьма ощутимый плюс. Также можно отметить:

Достоинства:

  • Отличное качество изображения
  • Хорошая русификация
  • Без проблем проигрываются фильмы, переписанные с DVD
  • Аккуратный внешний вид

Недостатки:

  • Низкий уровень неискаженного аналогового аудиосигнала
  • Некоторые DivX-файлы не проигрываются
