Мультимедийный LCD-проектор
SANYO PLC-XL50

Проекторы с коротким проекционным расстоянием имеют как минимум два преимущества – экономят рабочее пространство и уменьшают риск ослепления докладчика. Также такие проекторы удобно использовать в ряде особых случаев, например, для проекции на интерактивную доску. Проектор SANYO PLC-XL50 отличается особо малым проекционным расстоянием, принимающим даже отрицательные значения. Как такое возможно? Ответ – далее.

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

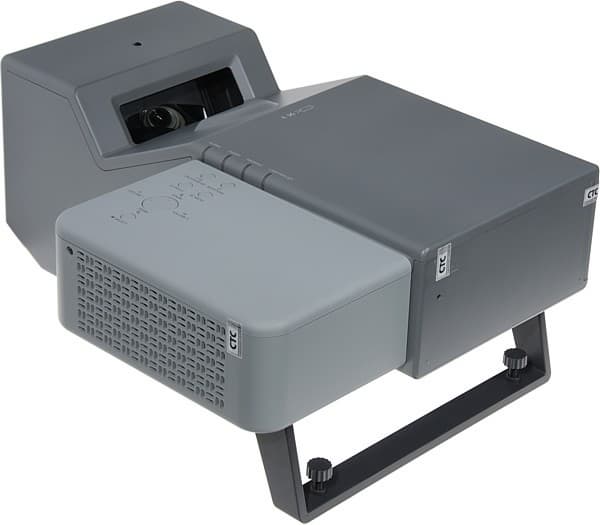

Дизайн проектора сугубо утилитарный и прагматичный, никакого украшательства и декора. Видимо, совершенно сознательно разработчики постарались, чтобы проектор не привлекал к себе лишнего внимания, и все взгляды были устремлены только на изображение, а не на источник. Внешне проектор очень отличается от привычных мультимедийных проекторов, чем-то SANYO PLC-XL50 напоминает диапроектор. Его корпус визуально разделен на две части: светло-серую коробочку, которую условно можно назвать ламповым блоком, и темно-серую часть сложной формы – проекционный блок.

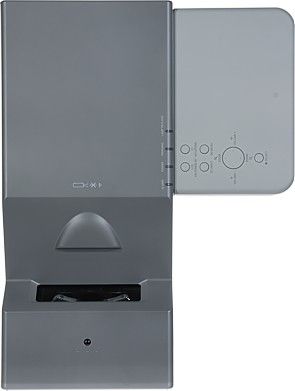

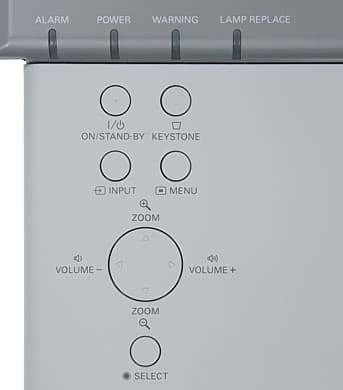

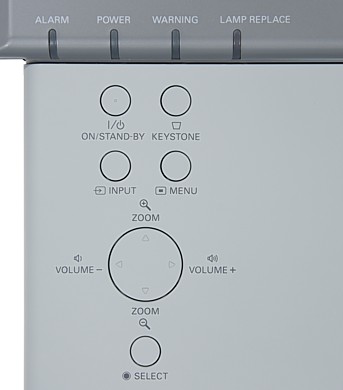

Корпуса обоих блоков изготовлены из пластика с покрытием. Покрытие немаркое, но не очень стойкое – несмотря на то, что проектор практически не был в эксплуатации, вершины некоторых миниатюрных ножек-выступов, расположенных на трех плоскостях, уже протерлись до белой основы. На верхней панели светлого блока находятся неприметные кнопки управления, рядом с ними – индикаторы состояния, на боковой поверхности – вентиляционная решетка, через которую выдувается теплый воздух, на нижней – крышка лампового отсека.

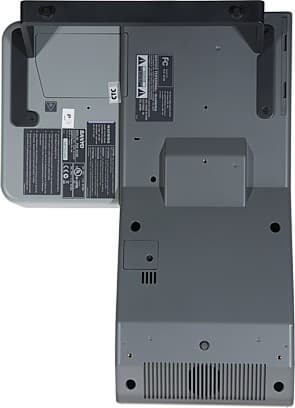

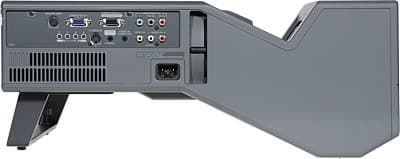

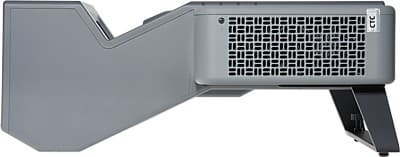

На боковой панели темного блока расположены интерфейсные разъемы, четыре кнопочки группы ALARM, разъем питания, воздухозаборная решетка и, в углублении, рычажок фокусировки. Наверху темно-серого блока находятся: пимпочка ИК-приемника и широкая защищенная стеклом щель, откуда исходит свет, снизу – решетка динамика, крышка аккумуляторного отсека (о том, зачем нужны аккумуляторы, будет сказано ниже) и разъем для замка Кенсингтона. Поставляемый проектор оборудован скобой-подставкой и готов для установки на горизонтальную поверхность, чтобы проецировать на вертикально расположенный экран. Две выкручивающиеся ножки на скобе помогут настроить правильное положение проектора. Кроме того, проектор можно поставить на передний или задний торец, для проецирования на горизонтально расположенные экраны вниз и вверх, соответственно. Для придания большей устойчивости в положении проекции вниз, скобу можно демонтировать и прикрутить к корпусу подставку-основание, входящую в комплект поставки. Также опционально доступны несколько кронштейнов для различных способов крепления. Кронштейны прикручиваются к размещенным на корпусе металлическим втулкам с резьбой.

Пульт

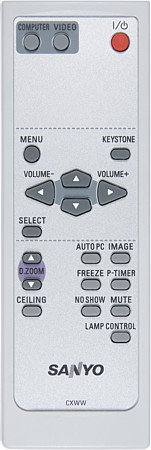

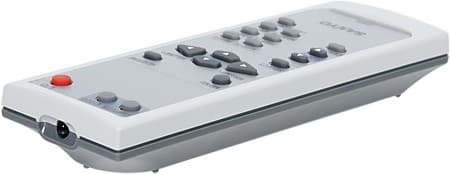

Пульт данного проектора – это коробочка с кнопками, к проектированию которой дизайнеров, видимо, не подпускали. Благодаря небольшому количеству кнопок и достаточно крупным и в большинстве своем контрастным обозначениям ориентироваться в кнопках просто. Даже на ощупь. Кнопка SELECT расположена не очень удобно, логичнее было бы поместить ее в центр курсорных кнопок.

Меню

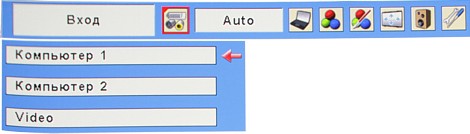

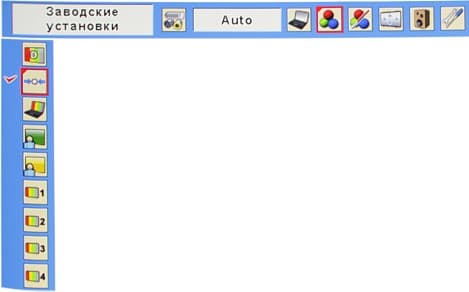

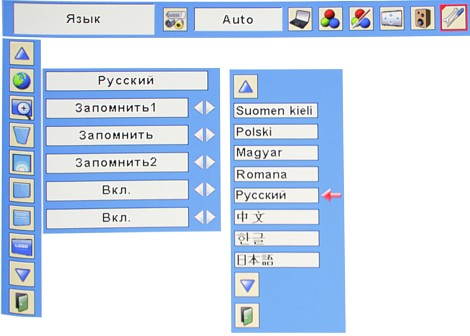

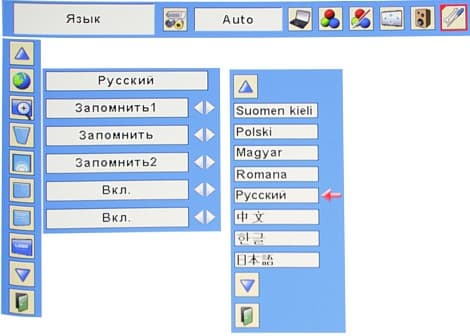

Дизайн меню традиционен для проекторов SANYO, и также традиционно меню очень неудобно в использовании. У него есть только два достоинства: во-первых, есть его русская версия с достаточно адекватным переводом, и, во-вторых, используется удобочитаемый шрифт.

Коммутация

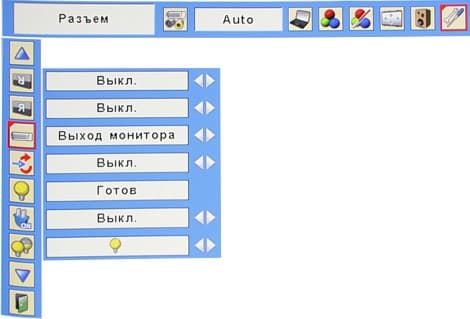

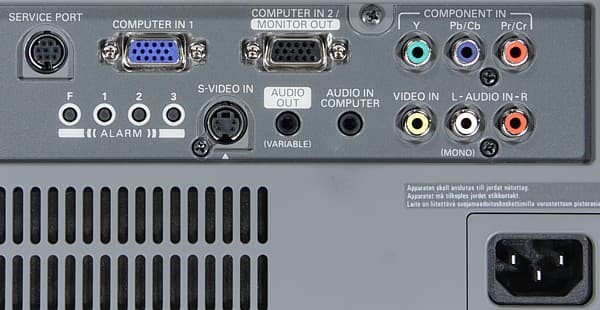

Проектор, в отличие от большинства офисных проекторов, оснащен отдельным, а не совмещенным в VGA, компонентным видеовходом – тройкой RCA-разъемов. Совмещение функций все же есть – VGA-вход COMPUTER IN 1 принимает SCART-RGB-сигналы (потребуется опциональный кабель-переходник). В меню интерфейс COMPUTER IN 2 / MONITOR OUT можно переключить на сквозную передачу VGA-сигналов, поступающих на первый вход.

Источники звука подключаются гнезду миниджек 3,5 мм и к паре RCA для работы совместно с VGA-входами и остальными, соответственно. Внешнюю аудиосистему можно подключить к гнезду AUDIO OUT с регулируемым уровнем, встроенный динамик при этом отключается. Входы последовательно перебираются кнопкой INPUT на корпусе, кнопками COMPUTER и VIDEO на пульте, при этом выделяются оба VGA-входа (если второй не работает в режиме выхода), а три остальных входа считаются за одну группу, с приоритетом, убывающим в ряду: компонентный, S-Video, композитный. Указать любой видеовход избирательно можно с помощью экранного меню.

Есть отключаемая функция автопоиска активного подключения.

Управление проекцией

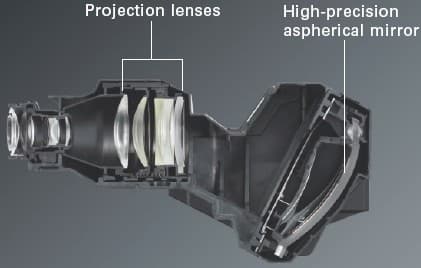

Проектор оснащен специальной разработанной в SANYO проекционной системой. Объектив, в котором используются асферичные линзы, проецирует изображение на высокоточное асферичное зеркало, направляющее картинку на экран под острым углом и одновременно компенсирующее геометрические искажения.

Благодаря такой конструкции проектор можно располагать, в буквальном смысле, под экраном – передний край проектора может на 4 см заходить за плоскость экрана. Проектор может работать в четырех положениях (допустимы отклонения в 10°), что дает богатые возможности по использованию проектора для работы в офисе, для рекламирования товаров и услуг и для развлечения. В частности, весьма органичной видится работа проектора в связке с интерактивной доской. Заметим, что при фронтальной проекции сверхкороткое проекционное расстояние практически исключает возможность ослепления докладчика. Чтобы было понятнее, какие существуют способы инсталляции проектора, приведем иллюстрации из рекламной брошюры.

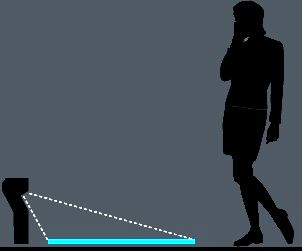

Проекция на пол, и фронтальная с верхним монтажом.


Снизу на просвечивающий стол и фронтальная с нижним монтажом.




Проекция на просвет с нижним монтажом.

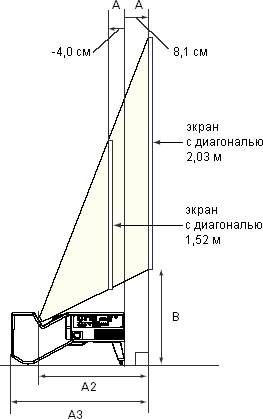

Схема и табличка, приведенные ниже, дают представление о геометрических параметрах проекции.

Диагональ экрана, м	1,52	1,78	2,03
Размер проекции, мм	1219x914	1422x1067	1626x1219
A, см	-4	2,1	8,1
A2, см	32,9	39,0	45,0
A3, см	45,5	51,6	57,6
B, см	30,8	33,7	36,5

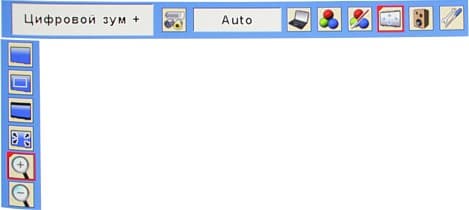

Объектив без трансфокатора, размер проекции можно регулировать (в небольших пределах) только расстоянием до экрана. В крайнем случае, можно использовать функцию цифрового уменьшения (до 84%) с возможностью сдвига изображения в пределах исходной области проекции. Для фокусировки нужно передвигать рычажок сбоку. Так как углы падения лучей сильно различаются для нижнего и для верхнего края экрана, то желательно использовать матовые экраны с широким углом обзора. Есть функция цифровой коррекции трапецеидальных искажений. Кнопка FREEZE «замораживает» изображение, а кнопка NO SHOW – временно приостанавливает проекцию картинки, вместо нее выводится черное поле, которое можно заменить захваченным изображением. Режимов геометрической трансформации 4: Normal – максимальный размер с сохранением исходных пропорций, True – без интерполяции с возможностью сдвига для сигналов, разрешение которых превосходит 1024 на 768, Wide – принудительная трансформация до соотношения 16:9 и Full – заполнение всей области проекции. Также есть функция цифрового увеличения с прокруткой картинки.

Настройка изображения

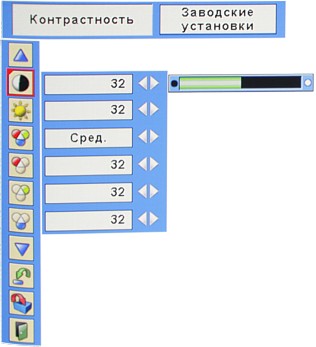

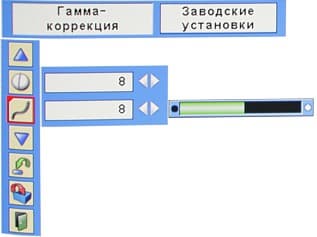

Настроек изображения немного: контрастность, яркость, насыщенность, оттенок, цветовая температура (четыре профиля), регулировка RGB-баланса, контурная резкость и коррекция гамма-кривой.

Есть предустановленные профили, среди которых – профили для проекции на зеленую доску или на поверхность четырех других цветов.

Пользовательские настройки хранятся в четырех профилях. Кроме того, настройки запоминаются отдельно для VGA-входов и группы VIDEO (компонентный, S-Video и композитный входы). В случае проекции видеоизображения, могут пригодиться функции подавления видеошумов и прогрессивного преобразования, для которой можно указать алгоритм работы. Яркость лампы (и шум от системы охлаждения) можно уменьшить, выбрав режим пониженной яркости. Есть и автоматический режим, в котором яркость лампы повышается для светлых изображений и понижается для темных.

Дополнительные возможности

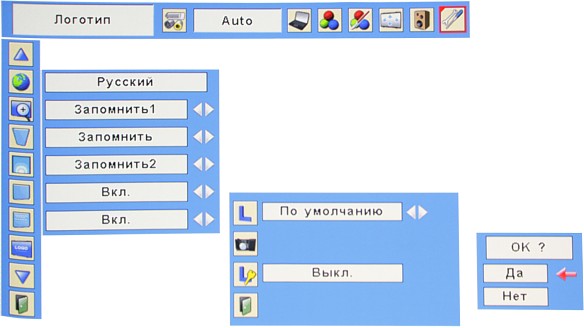

Проектор оснащен несколькими функциями, снижающими вероятность его несанкционированного использования. Захваченное изображение, которое проектор умеет показывать при старте и после второго нажатия на кнопку NO SHOW, можно защитить от изменения, установив пароль на функцию захвата картинки.

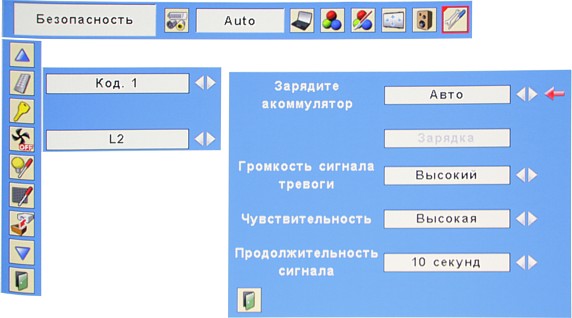

Также можно включить запрос пароля при включении проектора – не введя правильный, проектор нельзя будет использовать по назначению. Есть функция блокировки кнопок пульта ДУ или кнопок на корпусе проектора. Однако самая интересная функция – это настоящая сигнализация с датчиком движения, звуковой сигнал которой питается от заменяемых аккумуляторов.

Включается эта сигнализация кнопкой F рядом с разъемами, выключается – вводом пин-кода с помощью кнопочек, расположенных там же. К сожалению, работу сигнализации протестировать не удалось, так как, видимо, аккумуляторы были севшими, а времени тестирования проектора не хватило для их подзарядки.

Измерение яркостных характеристик

При размещении проектора вплотную к экрану мы получили изображение размером примерно 138 на 104 см. Так как свет от проектора падает на экран под очень острым углом, то оказалось невозможным использовать наш люксметр для определения светового потока, равномерности освещенности и контрастности по ANSI. Используя направленный датчик, мы измерили относительную яркость экрана при выводе белого и черного полей, что позволило рассчитать контрастность full on/full off. Она оказалась равной 550:1. Как написано в руководстве, равномерность освещенности улучшается с помощью специальной функции. Действительно, область повышенной яркости внизу по центру, видимая при минимальном значении параметра Uniformity Adj., при его максимальном значении стала менее выраженной и переместилась чуть выше к центру экрана. Также несколько уменьшился разброс значений яркости, определенный по снимкам белого поля. Однако при использовании Uniformity Adj., яркость экрана в целом заметно понижается.

Звуковые характеристики

Проектор для своего класса шумит умеренно.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим	Уровень шума, дБА	Субъективная оценка
Максимальная яркость	43	Умеренно громко
Пониженная яркость	36	Тихо

Встроенный динамик относительно громкий, искажения звука становятся очень заметными только на максимальной громкости.

VGA-подключение

Тестирование проводилось при подключении к видеокарте NVIDIA Quadro FX 1000. Проектор иногда путал режимы 1024 на 768 и 1360 на 768, но принудительное включение в настройках видеокарты одного из режимов синхронизации исправило ситуацию. Основное тестирование проходило в разрешении 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Белое поле выглядит довольно равномерным, но местами едва заметно отклоняется от белого. Черное поле в центре немного светлее, чем по краям, бликов и цветных разводов не содержит. От проектора есть небольшая засветка вбок. Так как проектор короткофокусный и лучи падают на экран под острым углом, то на геометрию изображения оказывает влияние малейшее отклонение поверхности экрана от идеальной плоскости. В итоге, проектор выявил все дефекты нашего бывалого переносного экрана на треноге. Добиться идеального параллелепипеда 4:3 мы не смогли, и виноват в этом отнюдь не проектор. Впрочем, выявить незначительную, но неустранимую расфокусировку по площади мы смогли. Несмотря на это, сетки через один пиксель выводились достаточно четко. Хроматические искажения объектива небольшие (ширина цветной каймы по границам объектов не превышает 1/2 пикселя). Цвета яркие и правильные. Шкала серого имеет незначительную вариацию цветового она. Слабые градации на шкале серого различимы в диапазоне 9-255.

Работа с источником композитного и компонентного видеосигнала

Результаты для компонентного подключения приведены для режимов обычного разрешения. В режимах 720p и 1080i не было артефактов, четкость изображения закономерно уменьшалась из-за интерполяции к разрешению матрицы. Качество картинки хорошее. На шкале серого (от черного до белого) различаются почти все оттенки, кроме самых-самых темных. В случае чересстрочных сигналов работа функции прогрессивного преобразования зависит от значения соответствующей установки. При Выкл. картинка выводится по полям, при L1 проектор пытается составить кадр из полей, при L2 кадр всегда составляется из полей, но любое движение сопровождается обязательной «расческой», подходит L2 только для неподвижных изображений.

Выводы

Благодаря особой конструкции оптической системы и системы охлаждения проектор SANYO PLC-XL50 может проецировать изображение большого размера на расположенные вплотную экраны, ориентированные как вертикально, так и горизонтально. В паре с данным проектором крайне желательно использовать жесткие или туго натянутые идеально плоские экраны без направленного отражения.

Достоинства:

• сверхмалое расстояние проекции;
• большой сдвиг проекции;
• возможность работы в одном из четырех положений;
• хороший набор функций защиты от несанкционированного использования;
• русифицированное меню.

Недостатки:

• есть незначительная расфокусировка по площади проекции.

Вне всякого сомнения, проектор заслужил награду за оригинальный дизайн.
