Кинотеатральный LCD-проектор
Panasonic PT-AX100E


Эволюция продолжается. На смену домашнему кинотеатральному Panasonic PT-AE900E пришел PT-AX100E — с тем же разрешением матрицы (1280×720), но почти в два раза ярче и в белом корпусе. Эволюция лишила проектор разъема SCART, и ладно, все равно в наступающей эре HD этому интерфейсу места нет.

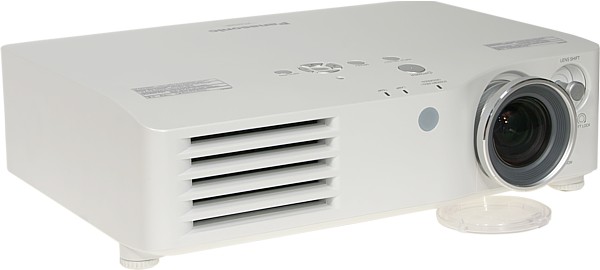

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Проектор имеет относительно большие габариты и вес — последствия почти двукратного увеличения светового потока по сравнению с предыдущей моделью. Корпус формы пухлого чемоданчика изготовлен из пластмассы. Создается впечатление, что дизайнеры сосредоточили свои усилия в основном на выборе цвета и фактуры покрытия корпуса — пластик корпуса снаружи молочно-матово-белый. Серебристые предшественники PT-AX100E вызывали стойкие ассоциации с офисной техникой. Теперь с этим покончено, белый цвет, скругленные обводы — проектор смотрится очень по-домашнему. Белый пластик, правда, маркий, к тому же правильное помещение для просмотра фильмов должно иметь темные стены и потолок, на фоне которых белый проектор будет излишне выделяться. На верхней панели, ближе к объективу находятся серебристые кнопки управления, 3 индикатора и глазок фотодатчика.

Control panel

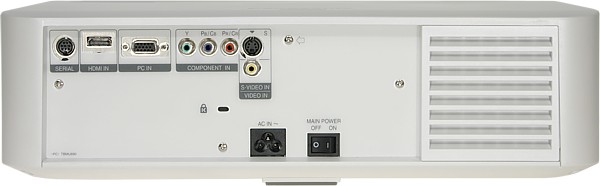

Все разъемы, в том числе и разъем для замка Кенсингтона расположены в неглубокой нише на задней панели и не выступают за габариты корпуса.

Rear panel

Воздухозаборные решетки находятся на левом боку и на задней панели. Теплый воздух выходит через решетку на передней панели. ИК-приемник только один — спереди, за матовым круглым окошком.

Front

Передние, выкручивающиеся из корпуса, ножки помогут устранить небольшой перекос и/или немного приподнять переднюю часть проектора. Для крепления к потолочному кронштейну в днище проектора вделаны 4 металлические втулки с резьбой.

Пульт

Remote control    Remote control

Корпус пульта средних размеров (138×48×28,35 мм и 125 г с батарейками) имеет серебристое покрытие — матово-белый тут был бы совсем некстати. Пульт удобно лежит в руке, кнопок мало, они крупные с контрастными удобочитаемыми обозначениями. В кнопках легко ориентироваться, в том числе и на ощупь. Есть светодиодная подсветка, включающаяся фосфоресцирующей кнопкой LIGHT. Этот пульт представляет собой воплощение концепции предельного минимализма: на пульте — только самые нужные кнопки, все остальное — посредством меню.

Меню

Основные страницы экранного меню по площади занимают почти треть области проецирования. Шрифт меню крупный, удобочитаемый, правда, некоторые русские буквы слегка корявые, а вместо русской У используется Y. В главных разделах практически все настройки помещаются на одной странице. Перелистывать приходится только список языков интерфейса.

OSD

Все ключевые настройки находятся на страницах первого уровня. Продвинутые пользователи, желающие заняться тонкой цветокоррекцией, могут углубиться дальше — вплоть до четвертого уровня вложения. При изменении любого параметра, влияющего на изображение, меню убирается с экрана, и остается только ползунок внизу экрана (следующая/предыдущая настройка вызывается стрелками вверх-вниз, изменение — вправо-влево), что облегчает настройку картинки.

OSD

Традиционно для экранных интерфейсов проекторов от Panasonic ползунки параметров имеют метки заводских значений (треугольник), а отклонение от них выделяется зеленым. Быстрый сброс к значению по умолчанию выбранного параметра или настроек на всей странице осуществляется кнопкой DEFAULT. Можно подобрать наиболее удобное положение меню на экране (7 позиций) и выбрать один из трех стилей (серый или темно-синий полупрозрачные фоны или темно-синий непрозрачный).

OSD

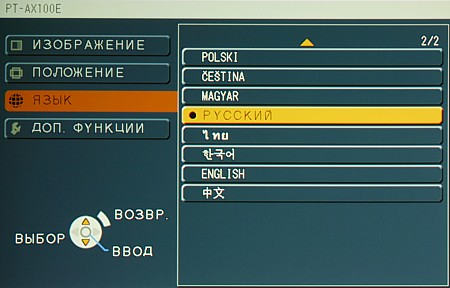

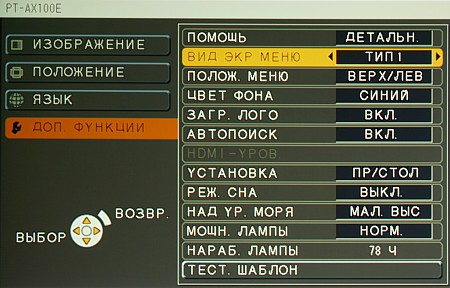

Перевод терминов в русской версии экранного меню более-менее адекватный, в трудных случаях переводчики предпочли оставить английские варианты обозначения пунктов. Кстати, перевод руководства пользователя на русский язык нас разочаровал — он очень формальный, местами неверный. Все-таки, проектор не проектирует, а проецирует, тип сигнала компонентный, а не составной, а для LetterBox стоит подобрать более подходящий вариант, чем Буквенное окно.

Коммутация

Connectors

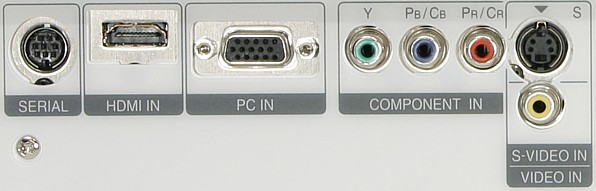

Пять видеовходов — пять типов подключения к источнику видеосигнала. Разъемом SCART проектор не оборудован. VGA-вход с сигналами SCART-RGB несовместим. Видимо, японская компания Panasonic последовательно отучает российских пользователей от французского разъема. Проектор можно подключать к источнику с DVI-выходом (с помощью кабеля-переходника), но работа в таком режиме не гарантируется. Переключение между источниками осуществляется их перебором с помощью кнопки INPUT SELECT на корпусе проектора или на пульте. При этом для визуализации процесса можно включить (пункт ПОМОЩЬ или INPUT GUIDE) отображение списка видеовходов в текстовом или графическом виде. Выбирать видеовход в списке можно и курсорными кнопками. Есть функция автораспознавания активного подключения, срабатывающая при включении проектора. Если включена функция WSS, то проектор в случае компонентного PAL-сигнала автоматически распознает тип изображения и самостоятельно переключается в режим 16:9 или 4:3.

Управление проекцией

Фокусировка изображения на экране осуществляется вращением внешнего металлического ободка объектива, а изменение фокусного расстояния — вращением металлического кольца с глубокой нарезкой.

Lens

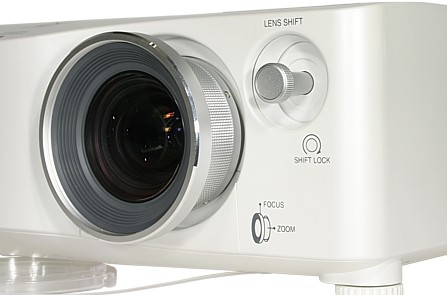

Для удобства фокусировки на экран можно вывести специальные шаблоны (пункт ТЕСТ. ШАБЛОН на странице ДОП. ФУНКЦИИ). Джойстик рядом с объективом позволяет сдвигать объектив так, что изображение при этом сдвигается максимум на 63% от высоты вверх-вниз по вертикали и на 25% от ширины вправо-влево по горизонтали относительно центрального положения. Положение объектива фиксируется поворотом джойстика по часовой стрелке. Судя по всему, объектив и система его сдвига достались проектору от предшественников — чуть ли не от 700-й модели.

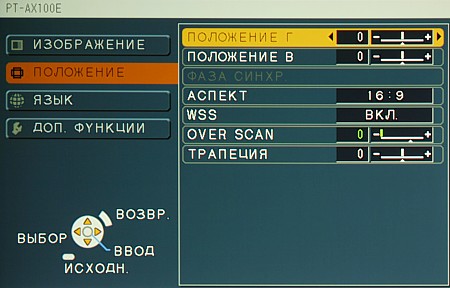

Режимов геометрической трансформации изображения много — 9 штук. Для различных типов изображений (4:3, анаморфированное, различные варианты LetterBox) можно подобрать наиболее оптимальный режим, позволяющий эффективно использовать площадь проекции с соотношением сторон 16:9. Как вариант просмотра картинки 4:3 на экране 16:9 можно использовать режим JUST, растягивающий изображение до соотношения 16:9, но с минимальными искажениями в центре экрана. Если сочетание типа исходного изображения и режима приводит к тому, что часть картинки обрезается сверху и снизу, то в большинстве случаев стрелками вверх-вниз отображаемую часть картинки можно сдвигать в вертикальном направлении, чтобы, например, поместились субтитры. Есть и ограничения — в зависимости от типа подключения и видеосигнала доступно от 1 до 6 режимов, а в случае некоторых VGA-сигналов изображение нельзя подвергнуть никакой трансформации. Переключение режимов — кнопкой ASPECT на пульте или через меню.

OSD

Для HDMI-подключения и некоторых компонентных сигналов можно включить настраиваемую обрезку краев изображения (функция OVER SCAN). Нажатие на кнопку FREEZE «замораживает» изображение на экране. Есть функция цифровой корректировки вертикальных трапецеидальных искажений (±30 градусов).

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный на минимальном фокусном расстоянии объектива и длиннофокусный — на максимальном, поэтому при фронтальном проецировании его можно размещать примерно на линии первого ряда зрителей или за ними. Большой диапазон оптического трансфокатора и наличие функции сдвига объектива позволяют в очень широких пределах варьировать место установки проектора относительно экрана без заметного ухудшения качества изображения.

Настройка изображения

Первый шаг при настройке изображения — это выбор одного из семи профилей глобальной цветокоррекции. В руководстве профили кратко охарактеризованы и разбиты на две группы: для светлого помещения — яркое изображение, и для затемненного — изображение темнее. Конечно, к этой информации следует относиться критически, так как много профилей и красивые слова про них — это результат работы маркетологов, а не инженеров. В реальности наиболее приятными для глаз являются один-два профиля, другие или слишком корректируют картинку, или выключают всякую коррекцию, что тоже плохо влияет на естественность цветов.

OSD

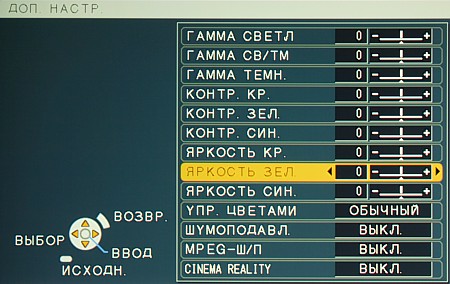

Затем, определившись с профилем, можно перейти к подстройке контрастности, яркости, насыщенности, оттенка, краевой резкости и цветовой температуры. Чтобы скорректировать гамма-кривую, контрастность и яркость трех основных цветов, нужно перейти на страницу ДОП. НАСТР.

OSD

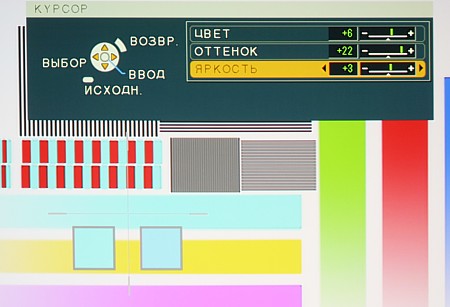

На этой же странице под девятью ползунками находится пункт УПР. ЦВЕТАМИ — вход в мощную и наглядную систему коррекции цветовых профилей. Взяв за основу любой предустановленный профиль, можно выбрать на проецируемом в данный момент изображении до восьми опорных цветов и скорректировать их, меняя насыщенность, оттенок и яркость индивидуально для каждого цвета.

OSD

OSD

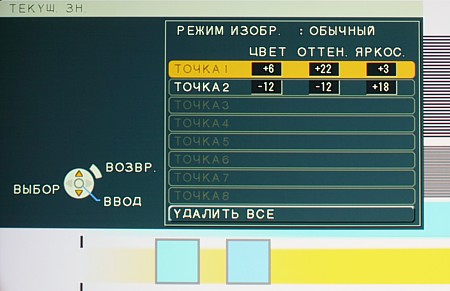

На один профиль можно зарегистрировать 3 таких набора пользовательских правок цветового баланса.

На изображение также влияют функции ДИНАМ. ДИАФ. (динамическая диафрагма), ШУМОПОДАВЛ. (подавление видеошумов), MPEG-Ш/П (устранение артефактов компрессии), CINEMA REALITY (управление прогрессивным преобразованием) и LIGHT HARMONIZER. Последняя функция использует данные фотодатчика на корпусе проектора для подстройки яркостного баланса изображения. При включенной LIGHT HARMONIZER в светлых помещениях контрастность изображения автоматически повышается. Параметр МОЩН. ЛАМПЫ влияет на яркость лампы, при значении НОРМ она максимальная. К сожалению, пользователь не может напрямую управлять диафрагмой проектора. Настройки изображения можно сохранить в шести пользовательских профилях, при этом 3 ячейки выделяются для компьютерных VGA- и HDMI-сигналов и 3 — для остальных. Также настройки автоматически сохраняются для каждого типа подключения.

Дополнительные возможности

Есть таймер отключения (от 60 мин до 240 с шагом в 30 мин, пункт РЕЖ. СНА или кнопка SLEEP). Проектором можно управлять по интерфейсу RS-232C. Распайка разъема, параметры протокола и список команд приведены в руководстве.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Так как практически все проекторы с фиксированным положением объектива проецируют так, что низ изображения находится на оси или чуть выше оси объектива, то для корректного сравнения все измерения проводились при максимальном сдвиге объектива PT-AX100E вверх — в этом положении низ проекции как раз немного выше оси объектива. Следует отметить, что при использовании в ДК объектив наверняка придется сдвигать, так как проектор очень редко располагают по центру экрана — обычно выше или ниже, а значит, наши условия тестирования максимально приближены к реальным. Результаты измерений для проектора Panasonic PT-AX100E:

Световой поток (МОЩН. ЛАМПЫ = НОРМ)
   - режим ДИНАМИЧ. 1905 лм
   - режим ДИНАМИЧ., ДИНАМ. ДИАФ. = ВЫКЛ 1500 лм
   - режим КИНО/СВЕТ 1290 лм
   - режим КИНО 1 654 лм
   - режим КИНО 2 654 лм
   - режим ВИДЕО 620 лм
   - режим ЕСТЕСТВ. 680 лм
   - режим ОБЫЧНЫЙ 1365 лм
Равномерность +24%, -38%
Контрастность
   - режим ДИНАМИЧ. 270:1
   - режим КИНО/СВЕТ 260:1
   - режим КИНО 1 255:1
   - режим КИНО 2 265:1
   - режим ВИДЕО 240:1
   - режим ЕСТЕСТВ. 260:1
   - режим ОБЫЧНЫЙ 230:1

В первой колонке указан профиль цветокоррекции. Если не указано иное, то включен режим ДИНАМ. ДИАФ. Световой поток близок к паспортному значению (отклонение в 5% можно объяснить погрешностью измерения и разбросом между экземплярами). Отключение динамического управления диафрагмой (ДИНАМ. ДИАФ. = ВЫКЛ) приводит к уменьшению яркости белого поля, то есть при этом диафрагма открывается не полностью. Равномерность не очень высокая, видимо, сдвиг объектива вверх повлиял на эту характеристику. Контрастность высокая.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 36 Тихо
Пониженная яркость 29 Очень тихо

В режиме пониженной яркости проектор очень и очень тихий.

VGA-подключение

Тестирование проводилось при разрешении 1280 на 720 пикселей (вертикальная частота 60 Гц). Белое поле выглядит равномерно освещенным — яркость к углам немного уменьшается, но происходит это плавно, а потому почти незаметно. Цветных разводов на белом поле нет. Черное поле бликов не содержит. Только после того, как глаза привыкнут к низкой освещенности можно заметить, что черное поле немного светлее в центре, чем в углах. Геометрия идеальная. Оттенки серого воспроизводятся правильно, а слабые градации различимы как в светах, так и в тенях. Темных границ между пикселями нет, при этом визуального уменьшения четкости изображения не наблюдается. Ширина цветной каймы, возникающей из-за хроматических аберраций объектива, не превышает 1/3 пикселя. Автоподстройка под параметры VGA-сигнала работает быстро и правильно. В режиме 1280 на 720 пикселей картинка не подвергается никакой интерполяции — отображается пиксель-в-пиксель, с четкими границами между линиями, толщиной в один пиксель.

HDMI/DVI-подключение

При подключении проектора к DVI-выходу видеокарты компьютера поддерживается режим 1280 на 720 при 60 Гц. Картинка при этом идеальная — четкая, интерполяции нет. HDMI-подключение тестировалось в режимах 480p, 576p 720p и 1080i при подключении к HDMI-выходу DVD-плеера. Проектор совместим с цифровыми RGB-, YCbCr (4:4:4)- и YCbCr (4:2:2)-сигналами. В целом, цифровое подключение, по сравнению с компонентными аналоговыми, характеризуется, прежде всего, высокой четкостью (более 540 ТВЛ яркостной и более 270 ТВЛ цветовой при проигрывании DVD-Video) и высоким микроконтрастом.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный (480i/p, 576i/p) 540 Очень хорошо
Цветовая четкость (ТВЛ)
композитный 100 Хорошо
S-Video 160 Отлично
компонентный 270 Отлично

Четкость изображения высокая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный, артефактов на мирах незаметно.

При выключенном параметре CINEMA REALITY для чересстрочных видеосигналов прогрессивное преобразование происходит по простому алгоритму: для неподвижных частей изображения (то есть совпадающих для двух-трех кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям.

При включенном режиме CINEMA REALITY проектор пытается составить кадр из смежных полей. Деинтерлейсинг выполняется правильно для наших тестовых фрагментов с двигающимися мирами (преобразование 2-2 для PAL и NTSC, 25 и 30 кадров в секунду), кроме того, проектор выполняет преобразование 2-3 (24 кадра в секунду) для кинофильмов на DVD формата NTSC. Функция прогрессивного преобразования работает хорошо — правильный режим устанавливается за 2-3 первых кадра, а артефакты в виде характерной »расчески« по краям двигающихся объектов возникают очень редко. Проектор выполняет сглаживание границ — диагонали двигающихся объектов выглядят гладкими.

Функция подавления видеошумов (ШУМОПОДАВЛ.) мягко подавляет зернистую рябь, не допуская появления артефактов в виде хвоста из неубранного шума за движущимися объектами. Результат работы функции MPEG-Ш/П менее очевиден.

Выводы

Яркости много не бывает. PT-AX100E имеет высокий для данного класса проекторов световой поток, что позволяет или увеличить размер экрана, или пренебречь требованием полного затемнения домашнего кинозала — картинка все равно останется яркой и контрастной. В случае не очень больших экранов и затемненных помещений можно включить режим пониженной яркости, при этом и так тихий проектор становится практически бесшумным. Проектор показывает хорошо как при аналоговых подключениях, так и при цифровом. Отметим, что при подключении к DVI-выходу видеокарты компьютера поддерживается родное для матрицы разрешение 1280 на 720 пикселей.

Достоинства:

  • Высокая яркость
  • Хорошее качество изображения
  • Тихая система охлаждения
  • Очень удобный пульт ДУ
  • Большой диапазон оптического трансфокатора и система сдвига объектива
  • Много настроек, влияющих на изображение
  • Русифицированное меню

Недостатки:

  • Нельзя напрямую управлять диафрагмой





Дополнительно
