Мультимедийный LCD-проектор Epson EB-435W


Короткофокусные проекторы позволяют экономить рабочее пространство и почти исключают ситуации, когда докладчик, находящийся близко к экрану, ослепляется светом от проектора. Второе из приведенных преимуществ особенно полезно в случае использования проекторов совместно с интерактивными досками.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования 3LCD
Матрица 0,59″, P-Si TFT, 3 панели, 16:10
Разрешение матрицы 1280×800
Объектив f = 6,48 мм
Лампа 230 Вт UHE (E-TORL)
Срок службы лампы 4000 ч яркий / 6000 ч экономичный режимы
Световой поток 3000 яркий / 2100 экономичный режимы (ANSI лм)
Контрастность 3000:1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ, 16:10 (в скобках — расстояние до экрана) минимум 1,4 м (56 см)
максимум 2,94 м (122 см)
Интерфейсы
  • Видео/аудиовход, HDMI (RGB и Y/Cb/Cr (Y/Pb/Pr)-сигналы)
  • Видеовход, S-Video
  • Видеовход, композитный, RCA
  • Видеовход, VGA (совместим с компонентными сигналами), mini D-sub 15 pin, 2 шт.
  • Видеовыход, VGA, mini D-sub 15 pin
  • Аудиовход, гнездо миниджек 3,5 мм, 2 шт.
  • Аудиовход, 2×RCA
  • Аудиовход, микрофонный вход, гнездо миниджек 3,5 мм, 2 шт.
  • Аудиовыход, гнездо миниджек 3,5 мм
  • Удаленное управление по RS-232C, D-sub 9 pin (m)
  • USB, type B, 2.0, прием изображения, эмуляция HID-устройства, управление проектором
  • USB, type A, 2.0, чтение с внешних накопителей (FAT, FAT32), подключение документ-камеры
  • USB, type A, 2.0, подключение адаптера Wi-Fi
  • RJ-45, 10Base-T/100Base-TX, прием изображения и удаленный контроль
Форматы входного сигнала телевизионные (композитный и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i/p, 576i/p, 720p, 1080i/p, 50/60 Гц
аналоговые RGB-сигналы: VGA—WXGA: 640×480—1600×1200 (отчет MonInfo)
цифровые сигналы (HDMI): VGA—HDTV (1080p) (отчет MonInfo)
Встроенная звуковая система Один громкоговоритель, 16 Вт
Особенности
  • Цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений ±15°
Размеры (Ш×В×Г) 345×157×296 мм
Масса 3,9 кг
Потребляемая мощность (питание 220—240 В 316 Вт максимум, в режиме ожидания 0,37 с отключенной сетью и 7,3 Вт с включенной сетью
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Кабель питания, 2,5 м
  • Видеокабель, VGA, mini D-sub 15 pin, 1,9 м
  • ИК-пульт ДУ и два элемента питания АА для него
  • Руководство пользователя
  • CD-ROM c инструкциями по эксплуатации на нескольких языках (PDF-файлы, есть на русском языке) и ПО
  • Наклейка, информирующая о защите паролем
  • Гарантийный талон для России
Ссылка на сайт производителя www.epson.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $1304(9)

Внешний вид

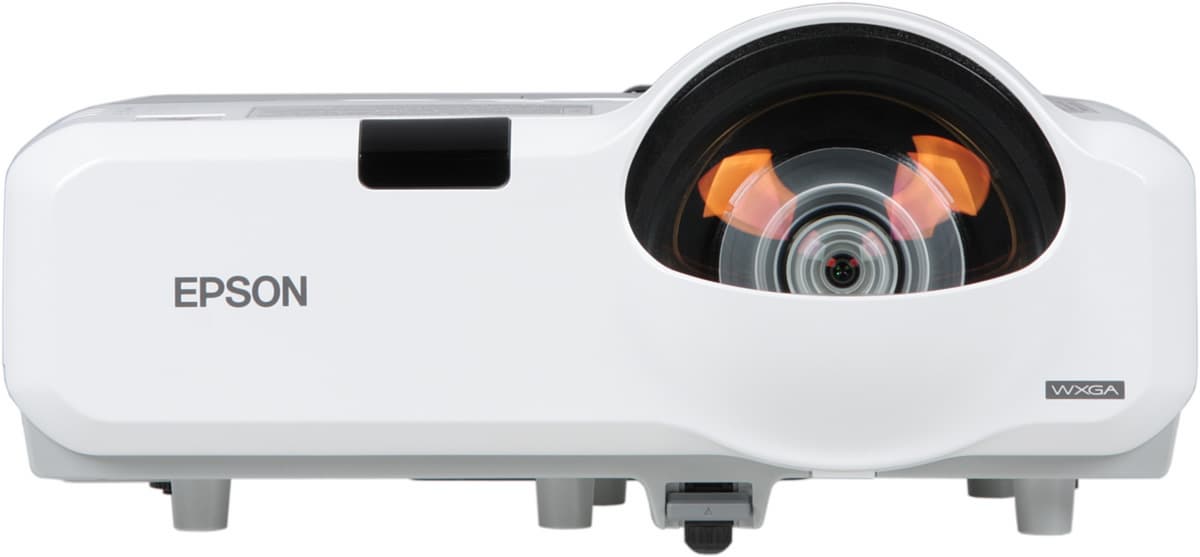

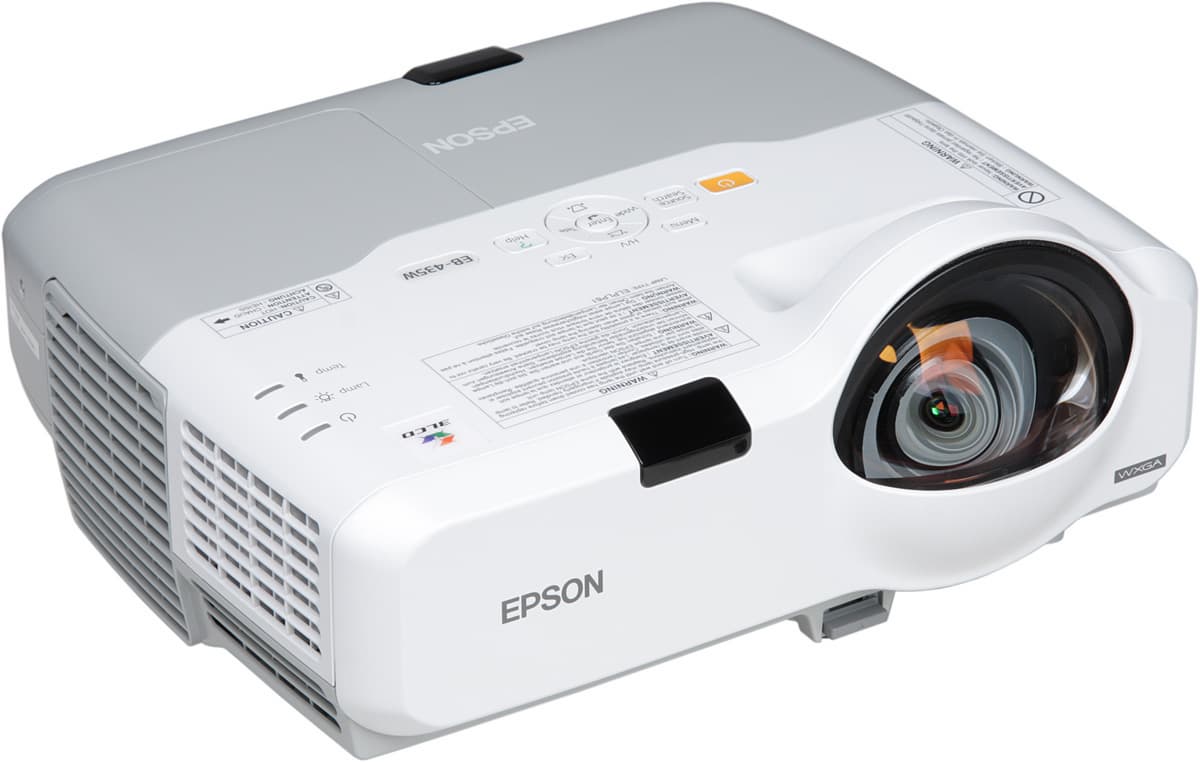

Проектор Epson EB-435W, внешний вид

Внешние пластиковые детали корпуса имеют относительно немаркую матовую поверхность белого и светло-серого цвета. На верхней панели находятся кнопки управления, индикаторы состояния, крышка лампового отсека, ниша с рычажком фокусировки объектива и два окошечка ИК-приемников, немного заходящие на заднюю и переднюю панель.

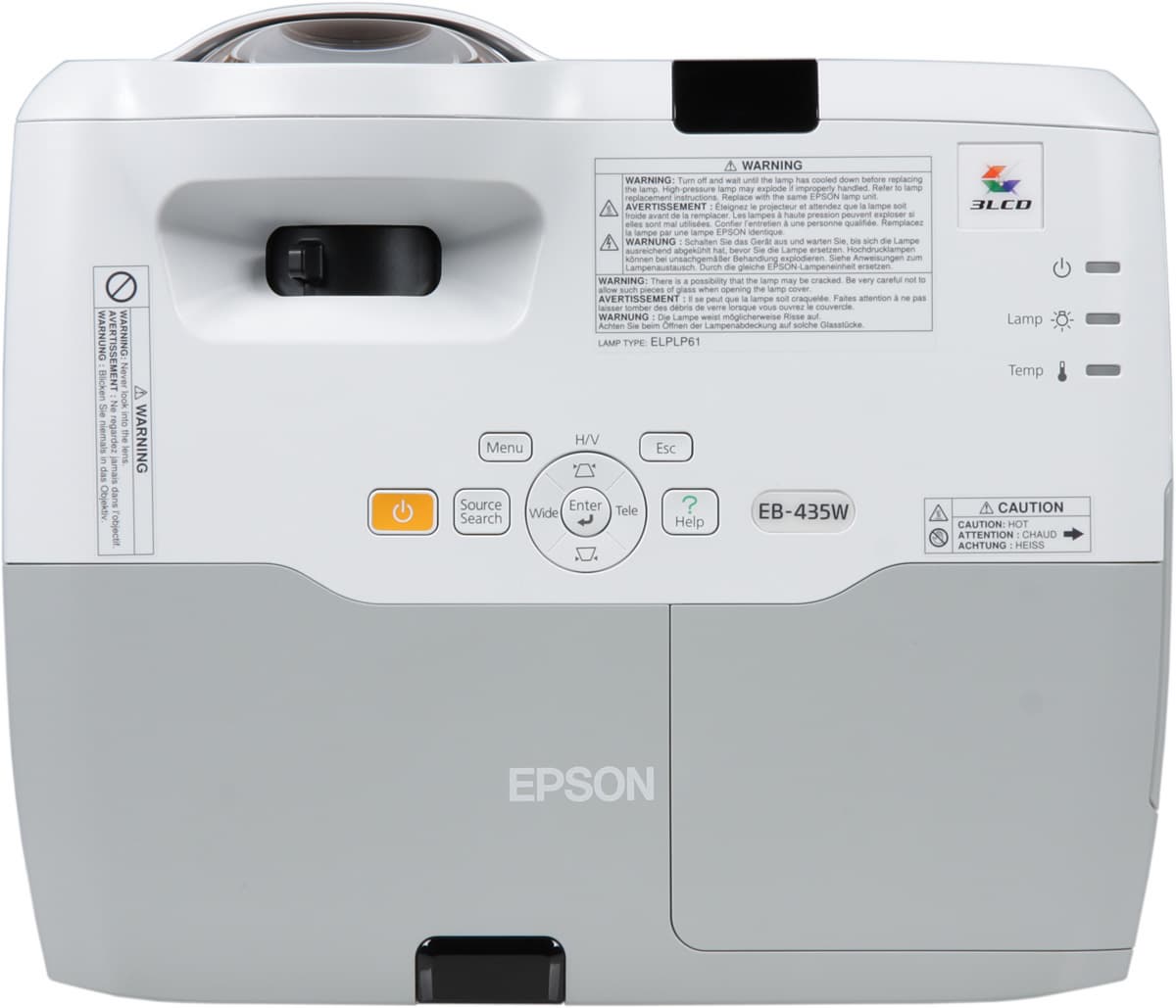

Проектор Epson EB-435W, верхняя панель

Все интерфейсные разъемы и разъем питания вынесены на заднюю панель. Там же — решетка относительно большого встроенного громкоговорителя. Воздухозаборная решетка расположена на левом боку (воздух проходит через сменный фильтр большой площади),

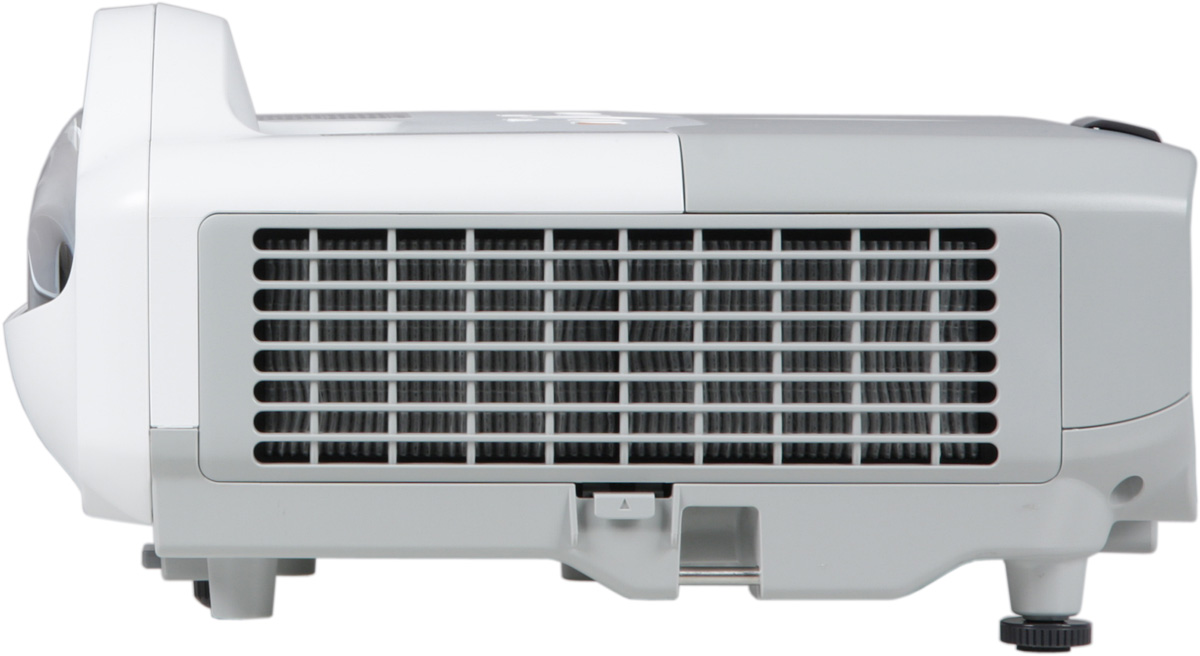

Проектор Epson EB-435W, левая поверхность

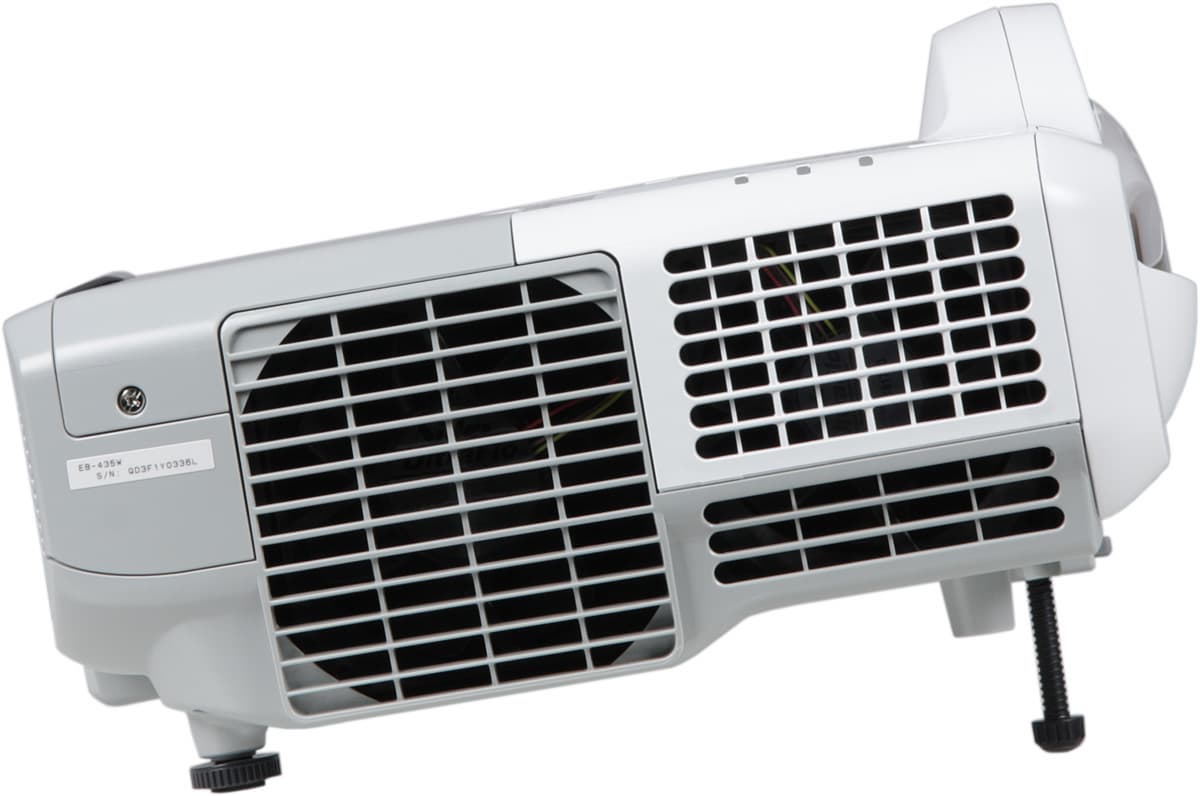

а выдувается отработанный нагретый воздух через решетки на правом боку, за которыми можно разглядеть два больших вентилятора. Передняя ножка оснащена фиксатором для быстрого выпуска (максимум на 37 мм) и резьбой для тонкой подстройки высоты.

Проектор Epson EB-435W, правая поверхность

Две задние ножки могут выкручиваться на небольшую высоту (до 8 мм), что поможет устранить перекос при установке на горизонтальную поверхность. Для крепления к потолочному кронштейну или к кронштейну интерактивной доски в днище проектора вделаны пять металлических втулок с резьбой.

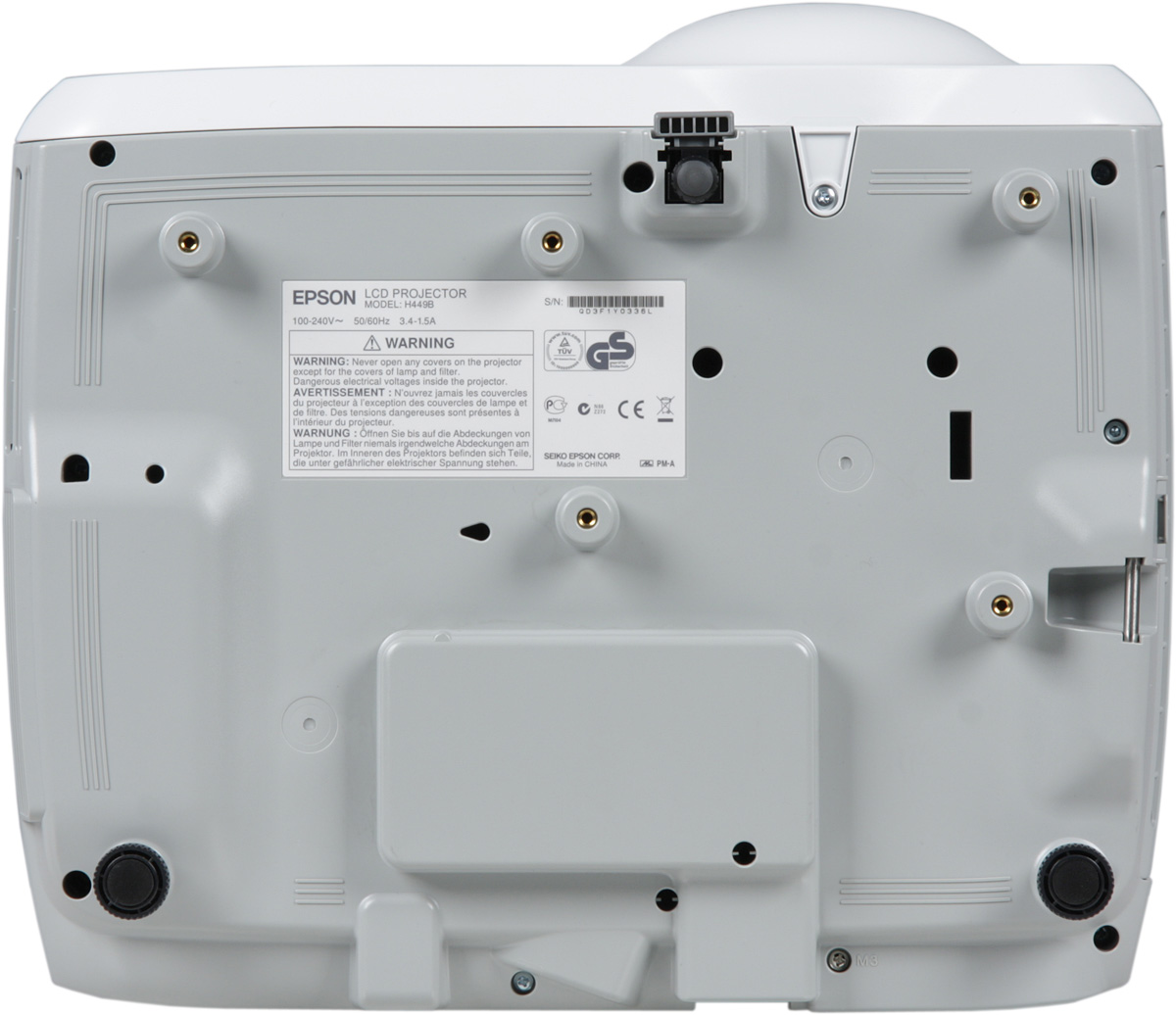

Проектор Epson EB-435W, днище

Для предотвращения кражи проектора, его можно прикрепить к чему-нибудь надежному с помощью тросика, цепляющегося или за разъем для кенсингтонского замка на задней панели, или за толстый металлический штырь, вделанный в корпус на левом боку. Менять воздушный фильтр и лампу можно не снимая проектор с кронштейна. В комплекте поставки есть защитная пластиковая полупрозрачная крышка на объектив.

Пульт

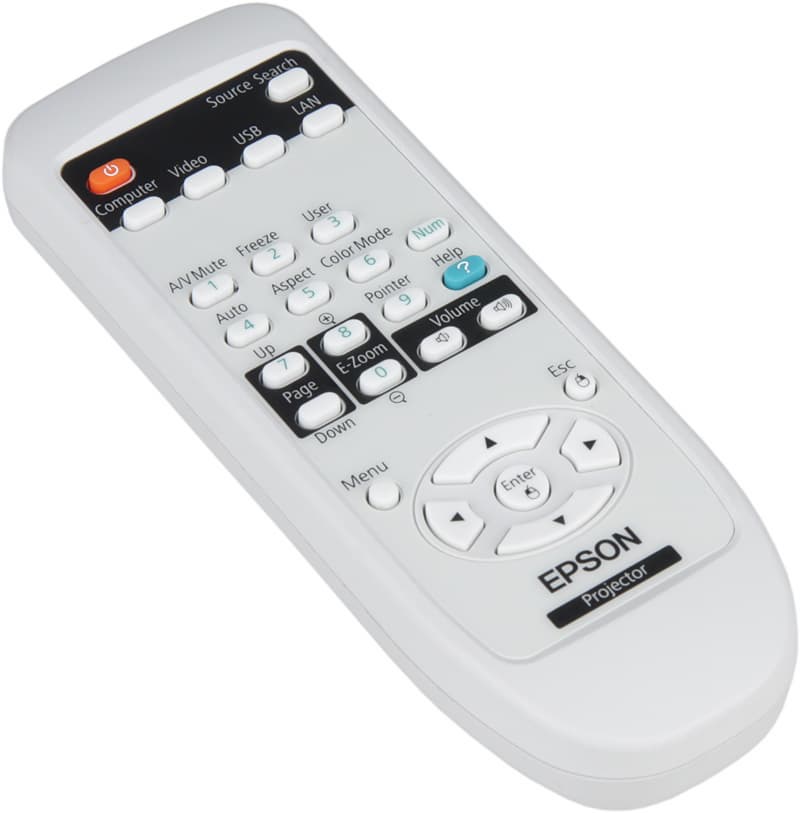

Проектор Epson EB-435W, пульт ДУ

Пульт небольшой, кнопок на нем относительно много, они мелковаты, как и подписи к ним. Блоком курсорных кнопок можно пользоваться на ощупь. Кнопке User в меню присваивается одна из семи функций.

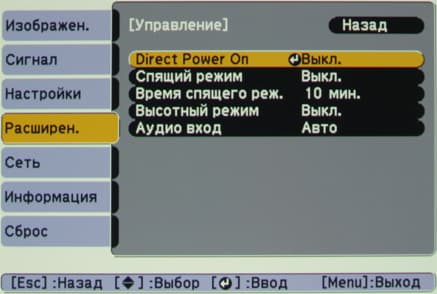

Проектор Epson EB-435W, меню

Ввод цифр (например, ввод пароля) облегчается тем, что при удержании кнопки Num 10 кнопок на пульте переводятся в режим цифровых. Есть функция «указка» — после нажатия на кнопку Pointer на экран выводится курсор-указка (его вид выбирается в меню), а перемещается он курсорными кнопками. В меню установок можно выключить один (передний или задний) или оба ИК-приемника на проекторе.

Если подключить проектор по USB к компьютеру (к порту Type B на проекторе), то проектор определится как стандартное HID-устройство, при этом нажатие на кнопки Page Up/Down пульта будет передаваться как нажатие на соответствующие кнопки клавиатуры, что позволит, например, дистанционно перелистывать слайды презентации, а курсорные кнопки пульта будут двигать курсор мыши, кнопка Enter — эмулировать нажатие на левую кнопку мыши, Esc — на правую.

Коммутация

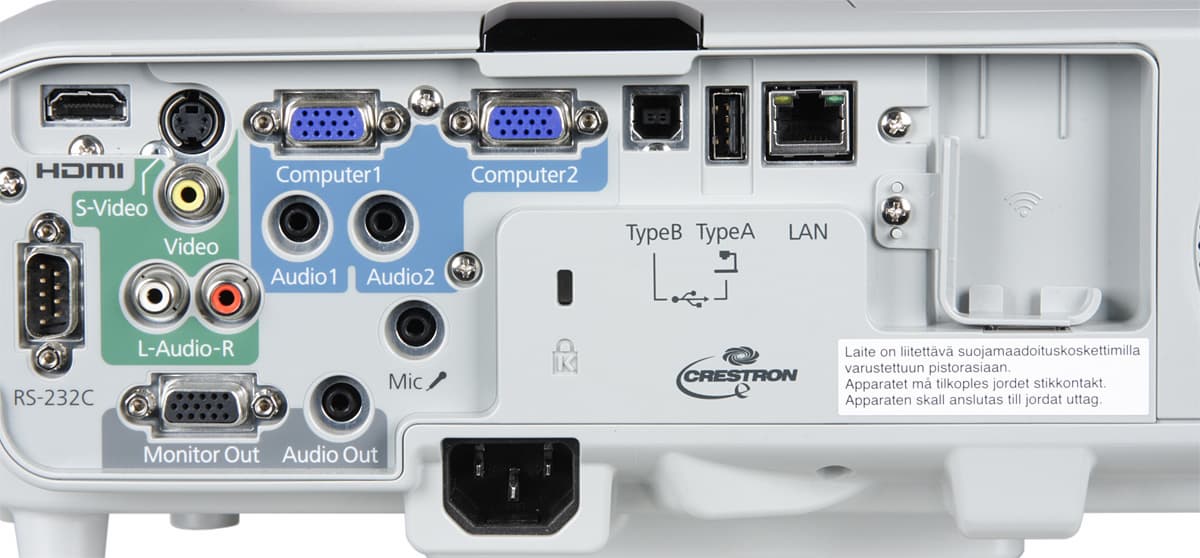

Проектор Epson EB-435W, интерфейсы

Для проводного подключения к источникам видеосигнала проектор оборудован аналоговыми видеовходами трех типов (каждый из двух VGA совместим с компьютерными RGB и компонентными цветоразностными видеосигналами), а также цифровым интерфейсом HDMI. Источник аудиосигнала подключается к паре гнезд миниджек или к двум разъемам RCA, также вход HDMI принимает аудиосигналы в цифровом виде. Кроме того, источником звука может быть внешний микрофон, подключаемый к гнезду миниджек с обозначением Mic. Внешний монитор и акустика подключаются к серому VGA-выходу и к гнезду миниджек, соответственно. Впрочем, проектор и сам способен озвучить небольшое помещение, так как в него встроен относительно мощный громкоговоритель. В сеть передачи данных проектор включается посредством проводного интерфейса Ethernet. Опционально проектор можно оснастить модулем для беспроводного подключения по Wi-Fi, который устанавливается в нишу на задней панели с выделенным для него портом USB.

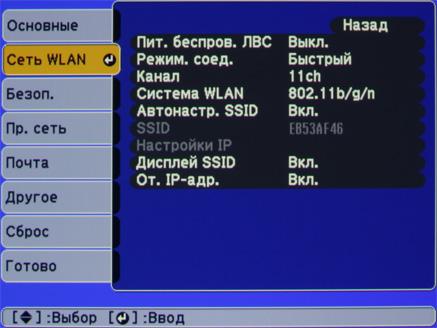

Проектор Epson EB-435W, меню

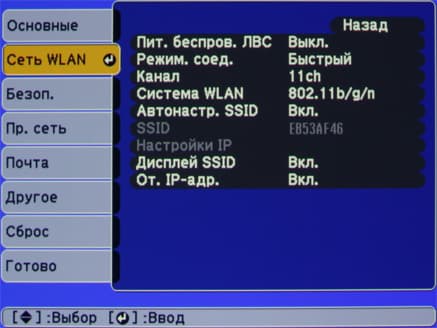

Меню с сетевыми настройками

Параметр в меню определяет, будет ли работать сетевой интерфейс проектора, когда он находится в режиме ожидания. Включенный в сеть проектор допускает несколько вариантов управления и контроля: по электронной почте, по протоколам SNMP, AMX Device Discovery, Crestron RoomView и PJLink Class1. Однако, пожалуй, самым удобным способом будет использование встроенного в проектор web-сервера, зайдя на который, пользователь получает полный контроль над функциями проектора через удобную и мультиплатформенную оболочку.

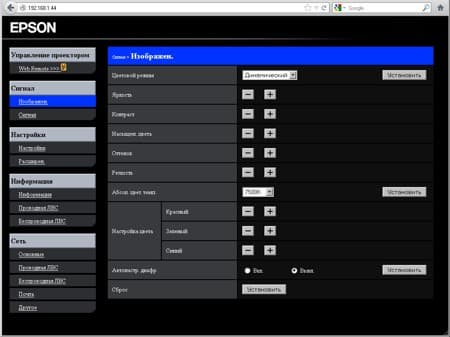

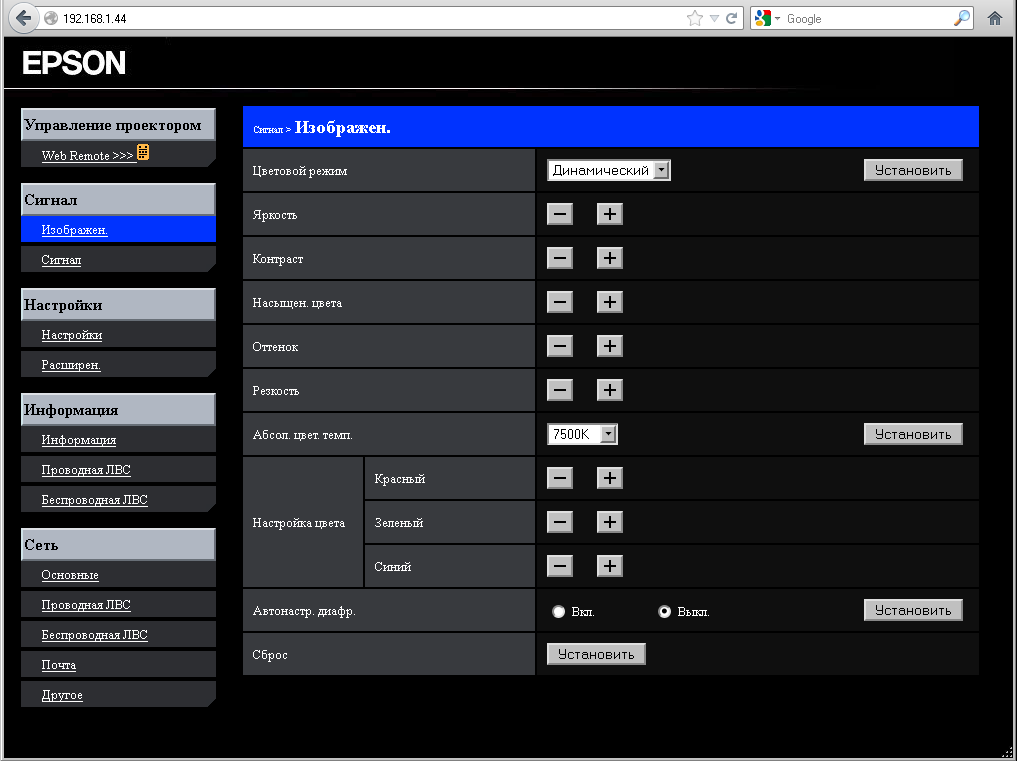

Проектор Epson EB-435W, web-сервер
Первая страница на сервере проектора

Кроме того, можно использовать фирменную программу контроля/управления EasyMP Monitor, поддерживающую работу с несколькими проекторами. Еще один вариант управления проектором реализуется при подключении к COM-порту.

Разъем USB Type B используется, как было отмечено выше, для эмуляции мыши и клавиш клавиатуры, а также для альтернативного способа передачи картинки и звука с компьютера на проектор. Все очень просто: соединенный с компьютером по USB проектор обнаруживается в системе как привод с CD-ROM, с которого (автоматически) устанавливается программа и драйвер, обеспечивающие эту функциональность. И еще один вариант передачи звука и изображения — по проводной (и опционально по беспроводной) сети. Для этого на компьютер нужно установить специальную программу (встроенная в Windows 7 утилита, к сожалению, не работает) EasyMP Network Projection.

Проектор Epson EB-435W, EasyMP Network Projection

В отличие от подключения по USB, по сети можно передавать изображение не только с одного рабочего стола, но также и с виртуальных рабочих столов, что может пригодиться, например, при проведении презентаций: на проектор передается собственно презентация, а на мониторе докладчик видит текст к слайдам. Как и в случае подключения по USB, кнопками Page Up/Down пульта проектора перелистываются слайды презентации. В случае использования опционального адаптера Wi-Fi установление связи с проектором может облегчить специальный USB-ключ, с помощью которого в автоматическом режиме синхронизируются сетевые настройки.

Отметим, что передача изображения по сети и по USB обеспечивает максимум несколько кадров в секунду, если изображение меняется от кадра к кадру в значительной степени. Поэтому эти способы можно использовать при демонстрации слайдов и для неспешной работы за компьютером, но нормально посмотреть кино в полноэкранном режиме уже не получится.

Проектор распознает «запоминающее устройство для USB», которое не требует специальных драйверов и монтируется в виде съемного диска. Были опробованы несколько флешек, внешний жесткий диск формата 2,5″ (ему хватило питания от порта проектора) и мультиформатный картовод. Флешки и внешний жесткий диск определились и работали без проблем, картовод — нет. Поддерживаются FAT16 и FAT32. Длинные имена файлов и папок отображаются в сокращенном варианте, кириллица — знаками вопроса.

Проектор воспроизводит JPG-файлы (заявлена поддержка разрешения до 8192 на 8192 пикселей), а также до 1280 на 800 пикселей — BMP, GIF (без анимации) и PNG. Картинки можно просматривать в режиме слайд-шоу с настраиваемым интервалом или принудительной сменой картинок. Есть возможность включить один из двух эффектов перехода и режим случайного выбора, а также зациклить слайд-шоу.

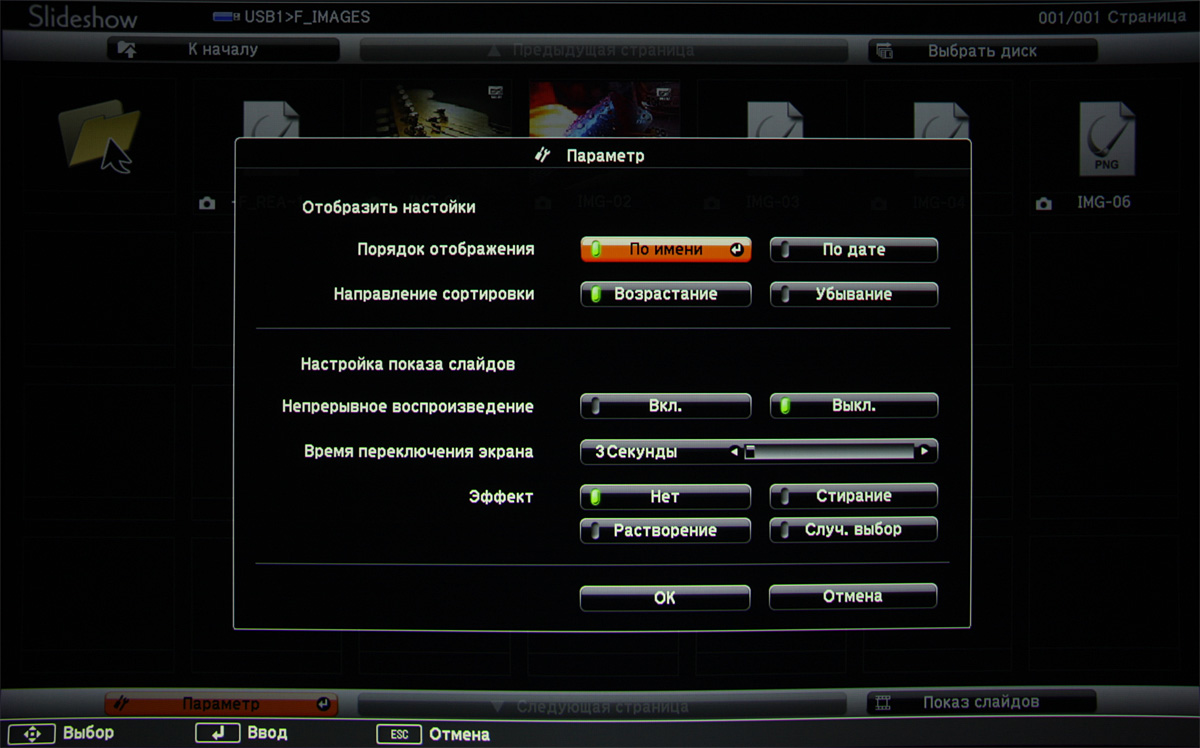

Проектор Epson EB-435W, меню

Курсорными кнопками вверх-вниз картинки поворачиваются с шагом 90°. Картинки отображаются без артефактов, с правильными пропорциями и плотно вписанными в область проекции — можно и презентацию показать, и фотографиями похвастаться.

Меню и локализация

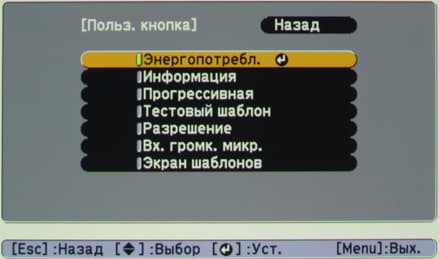

Экранных меню три: меню, содержащее настройки изображения и базовые опции проектора, меню с сетевыми настройками и навигационная панель по содержимому внешних накопителей. Все три меню крупные, их шрифт читаемый, навигация удобная. Самая нижняя строчка в меню — это подсказка по функциям кнопок. При настройке параметров изображения меню исчезает с экрана, остается только ползунок с изменяемым параметром или список (плюс строка с подсказкой).

Проектор Epson EB-435W, меню

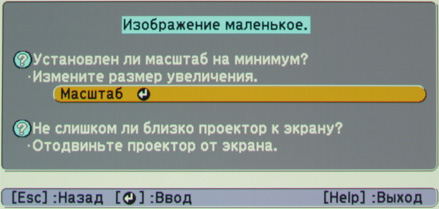

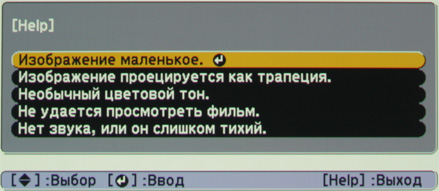

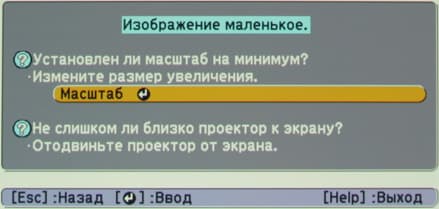

Есть русская версия экранного меню, перевод на русский язык адекватный. Также на русский переведена диалоговая справка-помощь, вызываемая кнопкой Help на пульте или на корпусе проектора. Справка не просто приводит пользователя к вариантам решения проблем, но и позволяет сразу переходить к требуемой настройке в меню установок:

Проектор Epson EB-435W, меню

Проектор Epson EB-435W, меню

Проектор Epson EB-435W, меню

Управление проекцией

Объектив имеет фиксированное фокусное расстояние, т. е. размер изображения определяется расстоянием от проектора до экрана.

Проектор Epson EB-435W, вид спереди

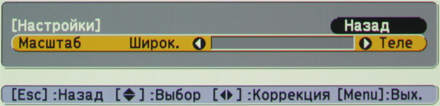

В случае крайней необходимости изображение можно немного уменьшить цифровым способом, разумеется, потеряв при этом в четкости (пункт Масштаб в меню или кнопки вправо-влево на корпусе). Для фокусировки нужно передвигать рычажок, расположенный в нише на верхней панели. Объектив проектора зафиксирован относительно матрицы так, что нижний край изображения находится чуть выше оси объектива. В проекторе есть ручная цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений (±15°). В ряде случаев будет удобнее использовать альтернативный режим коррекции Quick Corner — непосредственное выправление четырех углов.

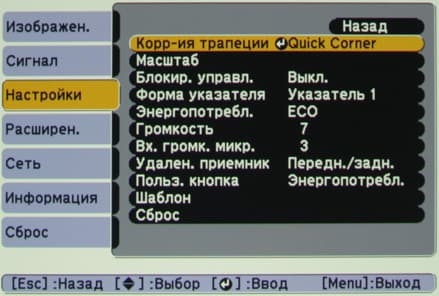

Проектор Epson EB-435W, меню

Настройку проекции может облегчить функция Шаблон, выводящая один из предустановленных или запомненный шаблон. Режимов геометрической трансформации пять: Нормальное — максимальное использование площади проекции с сохранением исходного соотношения сторон, 16:9 — вывод картинки в формате 16:9 с черными полосами сверху и снизу, Полное — принудительное растяжение на всю область проекции, Увеличенное — равномерное увеличение картинки до тех пор, пока она не впишется в экран по ширине, и Нативное — отображение пиксель-в-пиксель.

Проекция и звук временно выключаются при нажатии на кнопку A/V Mute пульта. Кнопка Freeze «замораживает» изображение, а кнопками + и из группы E-Zoom можно увеличивать часть картинки до x4 с мелким шагом, при этом область увеличения перемещается курсорными кнопками.

Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Очень короткофокусный объектив определяет единственный способ размещения при фронтальной проекции — только перед зрителями.

Настройка изображения

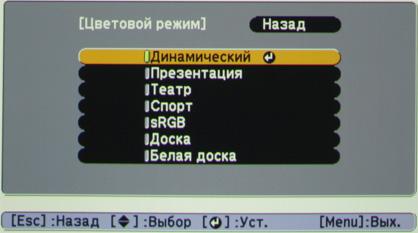

В проекторе есть 7 предустановленных профилей (в том числе профиль для проекции на доску зеленого или черного цвета) определяющих цветовой и яркостный баланс.

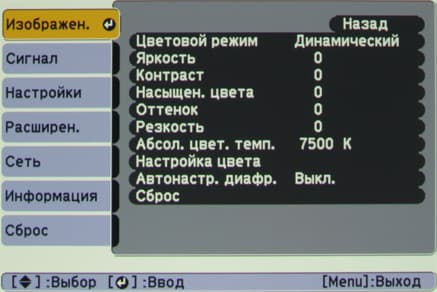

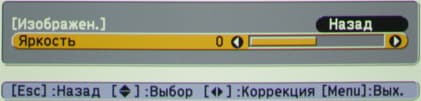

Проектор Epson EB-435W, меню

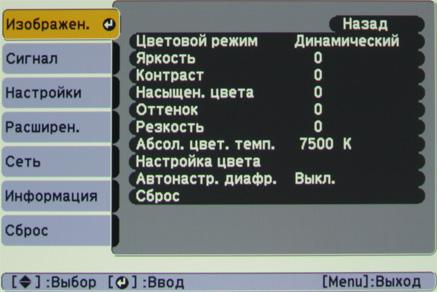

Тонко подправить картинку можно с помощью настроек Яркость, Контраст, Насыщен. цвета, Оттенок, Резкость и Абсол. цвет. темп. (выбор цветовой температуры).

Проектор Epson EB-435W, меню

Кроме того, цветовой баланс можно отрегулировать настройками интенсивностей красной, зеленой и синей составляющих. Настройки изображения запоминаются для каждого типа подключения. Лампу проектора можно перевести в экономичный менее яркий режим, уменьшив заодно шум от системы вентиляции и замедлив старение лампы.

Дополнительные возможности

Полное выключение проектора даже при работе в режиме максимальной яркости занимает буквально пару секунд — фактически проектору вообще не требуется время на охлаждение. Есть отключаемая функция Спящий режим, автоматически выключающая проектор после заданного (1—30 мин.) периода отсутствия сигнала. При активации режима Direct Power On подача питания сразу включит проектор.

Проектор Epson EB-435W, меню

Можно захватить фрагмент проецируемого изображения и использовать его как заставку в отсутствие сигнала или при временном выключении проекции. Ограничить несанкционированное использование проектора призваны функции блокировки кнопок на самом проекторе (всех или всех кроме кнопки включения-выключения) и защиты паролем. При активации парольной защиты использовать проектор по назначению или изменять настройки заставки и/или сетевые настройки можно будет только после ввода пароля из 4 цифр. Пароль можно восстановить, обратившись в представительство Epson и сообщив ему индивидуальный код. После 30 попыток ввода пароля проектор будет заблокирован, и придется опять же обращаться в Epson.

Измерение яркостных характеристик

Так как свет от проектора падает на большую часть площади проекции под очень острым углом, то оказалось невозможным использовать наш люксметр для точного определения светового потока, равномерности освещенности и контрастности по ANSI. Проведя измерения освещенности в центральной области экрана, мы получили оценку для параметров светового потока и контрастности. Получилось 2500 лм для режима максимальной яркости, 1800 лм для режима пониженной яркости, 150:1 для контрастности по ANSI и 400:1 для контрастности по методу full on/full off (при отключенной автоматической регулировке диафрагмы). Полученное значение светового потока ниже паспортных 3000 лм, но всего на 16%, которые могут быть обусловлены погрешностью измерений в данных условиях. Контрастность full on/full off типична для LCD-проекторов с обычными (не VA) ЖК-матрицами.

При включенной Автонастр. диафр. для темных сцен яркость понижается, для светлых — повышается. Такое динамическое изменения яркости может положительно влиять на воспринимаемое качество изображения, например, при просмотре фильмов с темными сценами. При переключении с черного поля во весь экран на белое поле после 5 секунд выдержки черного поля, яркость выходит на максимум за примерно за 0,5 с.

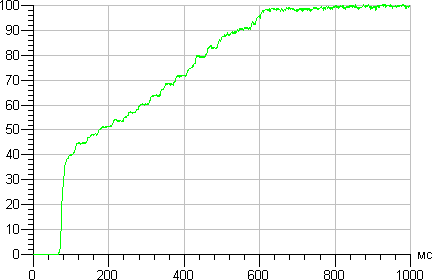

Проектор Epson EB-435W, динамическая регулировка диафрагмы
Графики роста яркости при переключении с черного поля на белое при включенной динамической диафрагме. Для наглядности график сглажен.

Звуковые характеристики и потребляемая мощность

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

В режиме максимальной яркости проектор для своего класса шумит умеренно, в режиме пониженной яркости проектор очень тихий.

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Высокой яркости 41,1 Умеренно громко 288
Пониженной яркости 33 Очень тихо 209

Звуки, издаваемые встроенным громкоговорителем, будет отчетливо слышно на расстоянии метров 10 и более даже в шумной аудитории. Перегрузок нет даже на максимальной громкости, присутствуют высокие, средние и даже начало низких частот, звук в целом относительно чистый, но, конечно, есть и легкий «пластмассовый» призвук из-за резонансов корпуса.

В режиме ожидания (сеть отключена) проектор потребляет 0,5 Вт.

Тестирование видеотракта

VGA-подключение

Сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы почти во всем диапазоне. Функция автоподстройки под параметры VGA-сигнала работает быстро и точно. Тонкие цветные линии воспроизводятся без потери цветовой четкости.

DVI-подключение

Тестирование проводилось с использованием кабеля-переходника с DVI на HDMI. Белое поле субъективно воспринимается равномерно освещенным и без выраженных цветовых разводов. Черное поле также равномерное и не содержит примесных оттенков и бликов. На шкале серого оттенки различимы во всем диапазоне от 0 до 255 с шагом через 1. Тонкие цветные линии воспроизводятся без потери цветовой четкости. Геометрия на субъективный взгляд хорошая, но измерения показывают изгибы границ проекции на 3-4 мм при ширине 1,5 м. Фокусировка по полю хорошая, только в верхних углах четкость чуть-чуть снижается. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 0,5 пикселя, да и то в углах.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. HDMI-подключение (поддерживается до 1080p при 24/50/60 Гц) отличается хорошим микроконтрастом. Картинка четкая, цвета правильные, завал в светах и тенях не выходит за безопасные границы. В режиме 720p картинка выводится без интерполяции с максимально возможной четкостью — фактически для каждого пикселя сохраняется как яркость, так и цвет. Сигнал 1080p при 24 кадр/с проектор принимает, но выводит изображение в режиме чередования 2-3.

Работа с источником аналогового видеосигнала

Качество аналоговых интерфейсов (композитного, S-Video и компонентного) высокое. Четкость изображения практически соответствует возможностям интерфейсов и типу сигнала. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.

Функции обработки видеосигнала

В случае чересстрочных сигналов если параметр Прогрессивная = Видео, то для неподвижных частей изображения (т. е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям; при Фильм/Авто проектор пытается полностью восстановить исходный кадр. В режиме Фильм/Авто и сигналов 576i/480i проектор обычно правильно склеивал кадры как в случае чередования полей 2-2, так и 3-2, но иногда происходил срыв на вывод по полям, однако даже в случае очень запутанного чередования полей артефактов в виде характерной «расчески» мы не видели.

Присутствует сглаживание зубчатых границ объектов в случае чересстрочного видеосигнала. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов. При композитном подключении на неподвижных участках изображение устраняется характерный цветовой муар.

Определение времени отклика и задержки вывода

Для перехода от черного к белому и обратно время отклика составило 14,0 мс (13,1 мс вкл. + 0,9 мс выкл.). Среднее время перехода между полутонами равно 20,6 мс в сумме. Задержка вывода при VGA-подключении равна примерно 57 мс при HDMI — 70 мс, что чувствуется при работе за компьютером и уж тем более в динамичных играх.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.4.0).

Цветовой охват немного отличается от sRGB:

Проектор Epson EB-435W, цветовой охват

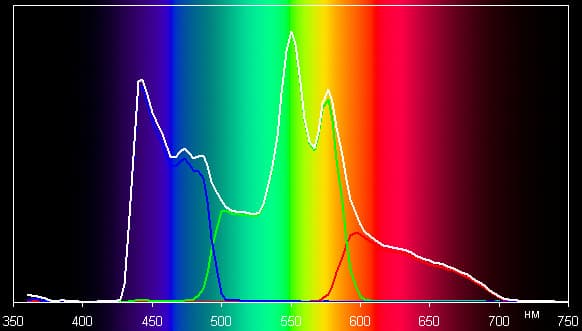

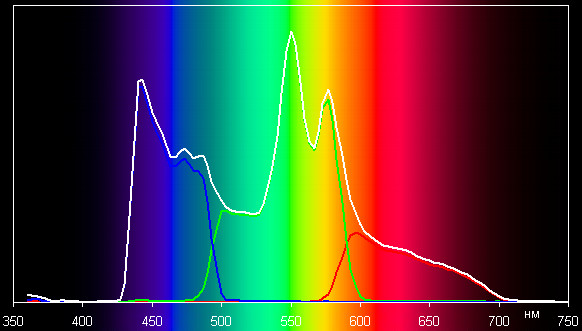

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов).

Проектор Epson EB-435W, спектры

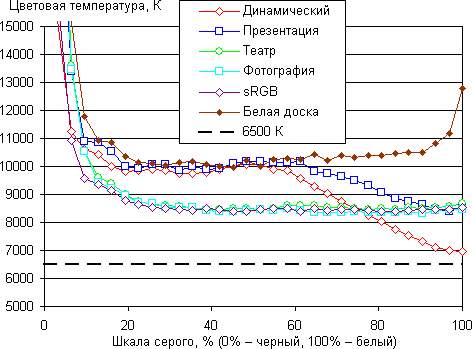

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае шести профилей.

Проектор Epson EB-435W, цветовая температура

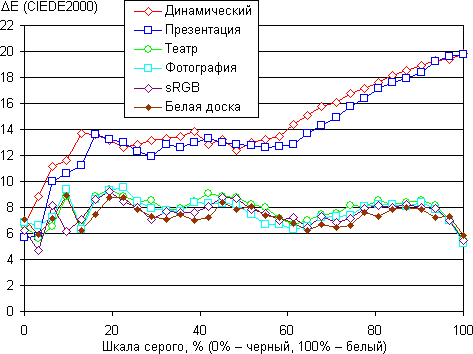

Проектор Epson EB-435W, ΔE

Видно, что в случае двух профилей с максимальной яркостью при переходе от темных участков шкалы серого к светлым цветовой баланс сильно отклоняется от спектра абсолютно черного тела и заметно изменяется цветовая температура. Очевидно, что приоритетом в данном случае является яркость изображения. В случае четырех оставшихся профилей баланс лучше: ΔE меньше 10, что для устройства, не предназначенного для профессиональной работы с цветом, считается приемлемым показателем. В случае профиля Белая доска цветовая температура очень высокая, но, видимо, такая коррекция введена преднамеренно. В трех оставшихся профилях цветовая температура ниже, но все равно выше стандартных 6500 К. Однако оба параметра, цветовая температура и ΔE, мало изменяются на всей имеющей значение части шкалы серого (цветопередача на самых темных участках не так важна, как в среднем диапазоне и в светах, да и погрешность измерения на низкой яркости большая), что важнее для субъективного восприятия баланса белого, чем абсолютные значения.

Выводы

Достаточно посмотреть на заднюю панель Epson EB-435W, чтобы понять, что существует много способов подключения источников сигнала к этому проектору. А, разобравшись в функциях, понимаешь, что их даже больше, чем можно предположить изначально, так как передавать изображение и звук можно по сети передачи данных и по USB, к тому же с возвратом команд на перелистывание слайдов. Опциональный адаптер Wi-Fi добавит к этим способам еще и беспроводной вариант. Конечно, с помощью альтернативных вариантов кино не посмотришь, но показать презентации — пожалуйста. В штатные возможности включен показ изображений с USB-носители, а в качестве расширения функций можно оснастить данный проектор документ-камерой.

Все перечисленное, конечно, относится к дополнительным функциям, переходя к основным, укажем, что Epson EB-435W обеспечивает широкоформатное изображение большого размера, высокой яркости и отличного качества на минимальном проекционном расстоянии. Проектор можно использовать для проведения презентаций и в образовании, в том числе совместно с интерактивными досками.

Достоинства:

  • Сверхмалое расстояние проекции
  • Удобен в использовании
  • Высокое качество оптической системы
  • Функции презентации по сети, с использованием USB-соединения и с USB-носителей
  • Хорошее качество цветопередачи
  • Аккуратный и функциональный дизайн
  • Хороший набор функций по защите от кражи и несанкционированного использования
  • Несколько способов дистанционного мониторинга и управления
  • Пульт ДУ имеет функции указки, эмуляции мыши и дистанционного перелистывания слайдов
  • Тихая работа
  • Громкий встроенный громкоговоритель
  • Быстрое выключение
  • Возможность оснащения адаптером Wi-Fi и документ-камерой
  • Хорошая русификация

Недостатки:

  • Значимых нет
