Кинотеатральные экраны Classic Solution


Героями обзора стали пять представителей пяти семейств экранов марки Classic Solution. Два настенно-потолочных, два напольных и один рамочный с системой натяжения. Кроме общего происхождения все эти экраны объединяет формат рабочей области — 16:9, а значит, эти экраны идеально подходят для демонстрации кинофильмов дома, в офисе и т.п.

Содержание

Общие сведения

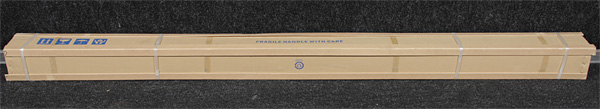

Рамочный экран постоянного натяжения был в упакован в помятую коробку, а состояние экрана показывало, что он был в употреблении. Инструкции к нему не прилагалось. Оставшиеся четыре экрана, по всей видимости, были том состоянии, в котором они отгружаются с завода. Они были упакованы в коробки из толстого гофркартона, укрепленные по длинным ребрам картонными уголками и стянутые капроновыми лентами.

Top

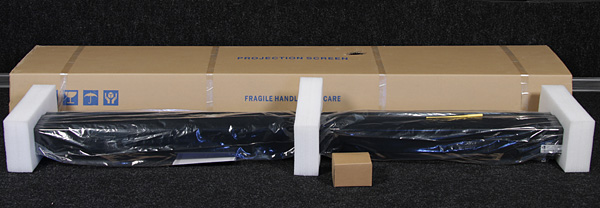

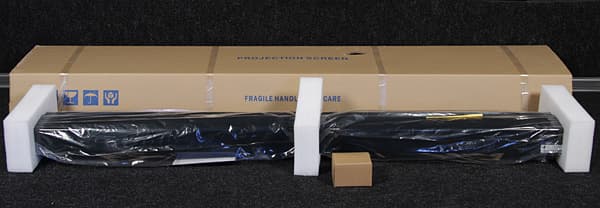

Экраны внутри коробок были упакованы в полиэтиленовую пленку. От повреждений экраны дополнительно защищали распорки из вспененного полиэтилена.

Top

В целом, качество упаковки можно оценить как хорошее, хотя картонные уголки имели тенденцию отламываться по первой стяжке в результате легкого контакта торцов коробок со стенами, косяками и т.п. На торцах коробок присутствовали наклейки с обозначением модели и основными характеристиками. Внутри находилась иллюстрированная инструкция в виде тонкой брошюры формата А5.

Отметим, что производитель может вносить изменения в конструкцию экранов и комплектацию и модифицировать используемые материалы, поэтому результаты всех измерений относятся исключительно к тем экземплярам, которые у нас были, к тому же не исключены и ошибки, допущенные нами при проведении измерений.

Orion

Orion — это семейство рулонных подпружиненных настенно-потолочных экранов, сворачиваемых и разворачиваемых вручную. Особенностью серии является оснащенность механизмом плавного сворачивания. Форматы экранов 1:1 (диагональ рабочей поверхности от 99 до 113 дюймов (252-287 см)), 4:3 (от 72 до 115 дюймов (183-293 см)) и 16:9 (от 77 до 120 дюймов (195-305 см)). По ссылке можно посмотреть таблицу с размерами.

Характеристики тестируемой модели:

Обозначение модели W203x115/9MW-PC/W
Размер в упаковке 2405x155x150 мм
Корпус в профиль (ВxШ) 90x78 мм
Максимальное расстояние от верхней точки экрана до нижней 2260 мм
Размер рабочей области 2030x1140 мм
Ширина боковой рамки 50 мм
Рамка сверху 930 мм
Рамка снизу 60 мм

Orion

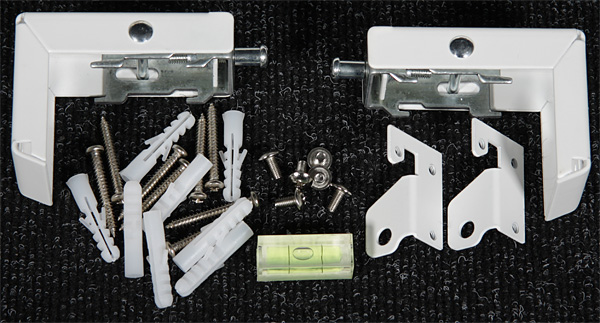

В комплект поставки, кроме самого экрана входит крепежный набор, состоящий из: уровня, одна грань которого самоклеющаяся, двух металлических кронштейнов, двух металлических скобок с проушинами, шести винтов и восьми комплектов дюбель плюс саморез.

Orion

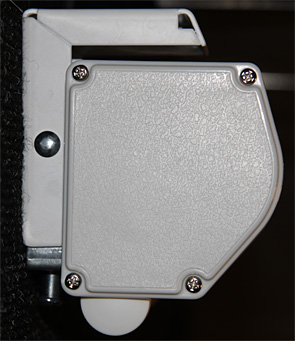

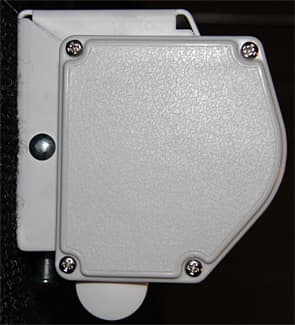

Корпус экрана изготовлен из металла и покрыт прочной белой глянцевой эмалью. Такой же эмалью покрыты кронштейны и скобки. К торцам корпуса прикручены пластиковые заглушки.

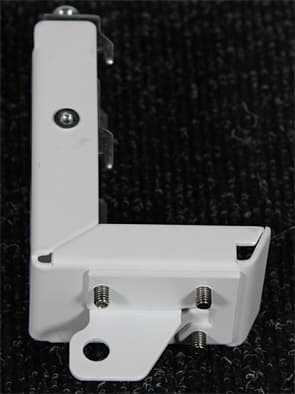

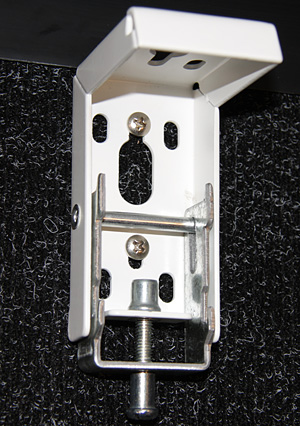

Чтобы закрепить экран, нужно сначала на одном уровне по горизонтали закрепить на стене или на потолке кронштейны, например, с помощью комплектных дюбелей и саморезов. Отметим, что большое количество отверстий в кронштейнах допускает несколько вариантов их использования, особенно, с учетом того, что достаточно и двух саморезов на кронштейн.

Orion

О расположении кронштейнов по горизонтали можно особо не беспокоится, так как зацепы кронштейна входят продольные пазы на задней стенке корпуса экрана, идущие от одной торцевой заглушки, до другой. Например, можно закрепить кронштейны с отступом внутрь сантиметров на 20 от ширины корпуса, что позволит в дальнейшем подогнать горизонтальное расположение экрана. На втором этапе нужно винтом опустить зацепы кронштейнов вниз, насадить экран на зацепы, и прижать корпус экрана к верхним частям кронштейнов, закручивая винт.

Orion Orion

Входящие в комплект скобки, предназначены, видимо, для альтернативного способа крепления. Прикрутив скобки проушинами вверх к кронштейнам, и закрепив кронштейны на экране, экран можно просто подвесить на шнуре или на тросе.

Orion

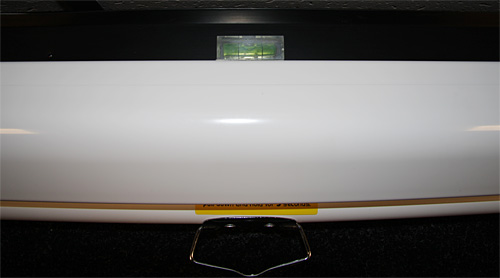

Комплектный уровень можно использовать для контроля горизонтальности монтажа.

Orion

В целом, монтаж удобный, экран быстро и без особых усилий может повесить один человек, а результат выгляди аккуратно — спереди видно только белые торцы кронштейнов.

Orion

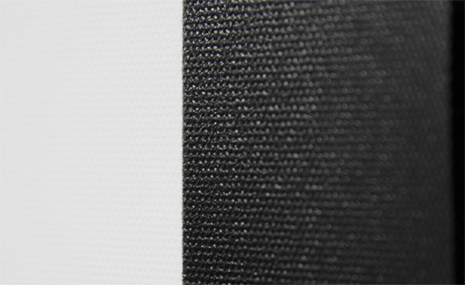

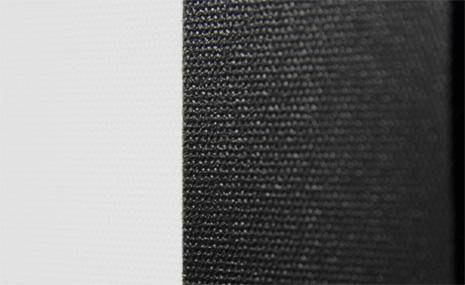

В экране используется относительно жесткое полотно по виду однослойное толщиной 0,5 мм, предположительно представляющее собой пропитанную заполимеризованным винилом стеклоткань. Фронтальная сторона полотна матово белая, слегка текстурированная.

Orion

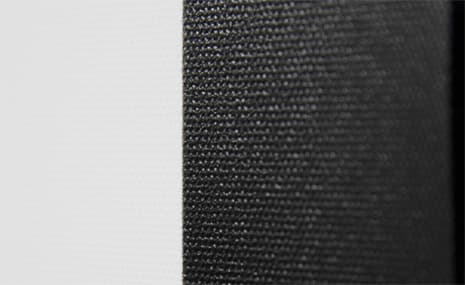

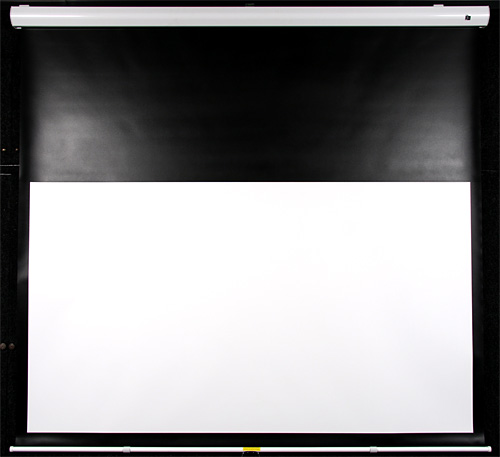

Широкая полоса сверху и рамки покрашены черной матовой краской. Задняя сторона полотна — матово-черная. Только что развернутое полотно не бывшего в употреблении экрана издает довольно сильный и не сказать что приятный запах, который со временем должен практически исчезнуть. Нижняя часть полотна закреплена на жесткой трубчатой балке, верхняя — на подпружиненном валу. Для разворачивания экрана нужно потянуть за ручку вниз, остановить на высоте примерно на 1 см ниже нужной, зафиксировать в этом положении на пару секунд и медленно отпустить ручку.

Orion

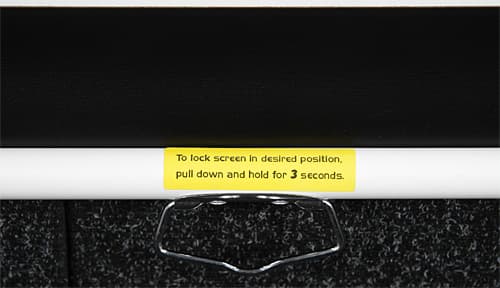

Экран немного подтянется вверх и зафиксируется в этом положении. Для сворачивания нужно потянуть за ручку вниз и сразу отпустить — с легким жужжанием экран плавно свернется.

После некоторой тренировки можно достичь точности фиксации в нижнем положении порядка 0,5-1 см. Развернутое полотно не является идеально плоским, но волнистость минимальная и нисколько не мешает просмотру. По результатам тестового просмотра можно утверждать, что полотно не имеет выраженной направленности отражения, поэтому рабочая область выглядит равномерно освещенной. Нет видимого изменения цветового баланса, детализация сохраняется. Если экран опущен так, что верхняя черная полоса широкая, то белый корпус экрана отсвечивает совсем чуть-чуть и не привлекает к себе внимания.

Leo-R

Leo-R — это семейство рулонных настенно-потолочных экранов с электроприводом. Особенностью серии является система бокового натяжения полотна. Форматы экранов 4:3 (диагональ рабочей поверхности от 84 до 150 дюймов (214-381 см)) и 16:9 (от 77 до 150 дюймов (195-381 см)). По ссылке можно посмотреть таблицу с размерами.

Характеристики тестируемой модели:

Обозначение модели E204x115/9MW-XR/W
Размер в упаковке 2920x215x208 мм
Корпус в профиль (ВxШ) 143x135 мм
Максимальное расстояние от верхней точки экрана до нижней 1900 мм
Размер рабочей области 2030x1136 мм
Минимальная ширина боковой рамки 107 мм
Рамка сверху 470 мм
Рамка снизу 55 мм

Leo-R

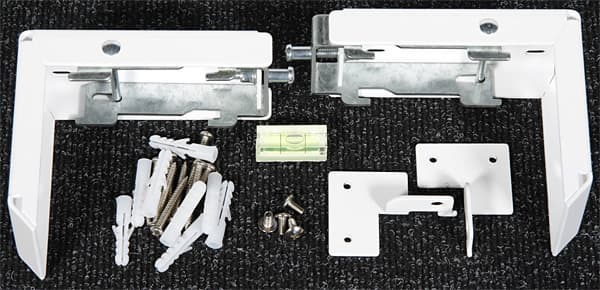

В комплект поставки, кроме самого экрана входит крепежный набор, состоящий из: уровня, одна грань которого самоклеющаяся, двух металлических кронштейнов, двух металлических скобок с проушинами, четырех винтов и восьми комплектов дюбель плюс саморез.

Leo-R

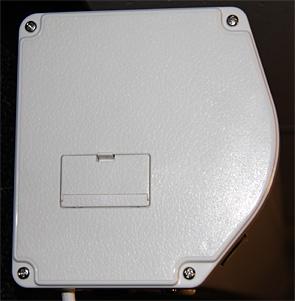

Корпус экрана изготовлен из металла и покрыт прочной белой глянцевой эмалью. Такой же эмалью покрыты кронштейны и скобки. К торцам корпуса прикручены пластиковые заглушки.

Leo-R

Монтаж выполняется также как и в случае экрана Orion, рассмотренного выше. Подготовительную работу может выполнить один человек, но вешать экран на кронштейны лучше с помощником, так как экран тяжелый. Предварительно желательно открутить фиксирующие полотно саморезы, указанные красными стрелками.

От левого торца экрана отходит кабель питания длиной 2,8 м с вилкой европейского образца. Уже включенные в комплект поставки аксессуары позволяют реализовать несколько вариантов управления экраном:

Leo-R

1. Радиопультом.

Пульт представляет собой небольшую пластиковую коробочку, снизу белую, а сверху затемненную полупрозрачную. Питается пульт от двух элементов типа ААА. Приемник сигналов вставляется в гнездо миниджек 3,5 мм EXTIR, находящееся под крышечкой на левом торце экрана между двумя другими разъемами.

Leo-R

На пульте пять кнопок: вверх, стоп, вниз, шаг вверх и шаг вниз. При нажатии на кнопку вниз экран разворачивается до конца, при нажатии на кнопку вверх — полностью сворачивается, стоп — движение полотна останавливается, кнопки шаг вверх и шаг вниз перемещают полотно экрана с шагом примерно в 40 мм. На приемнике неярко светится красный индикатор, если это будет отвлекать, то индикатор можно заклеить, например, кусочком черной изоляционной ленты.

Leo-R

На приемнике есть кнопочка синхронизации, которую можно нажать скрепкой через отверстие в корпусе, но на пульте аналогичной кнопки мы не обнаружили. Впрочем, синхронизация не потребовалось, пульт и приемник оказались настроенными друг на друга.

2. Радиоблоком синхронизации.

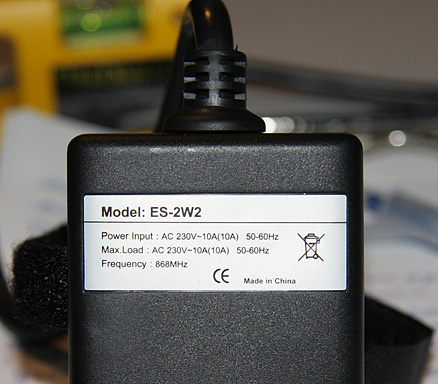

Блок включается в разрыв питания проектора, и при включении проектора на экран посылается команда развернуть полотно, при выключении проектора — свернуть полотно. Лента с липучкой позволяет закрепить блок, например, на стойке потолочного кронштейна.

Leo-R

В паре с блоком используется описанный выше приемник. Скорее всего, для определения состояния подключенного проектора используется датчик тока, а не напряжения. На блоке есть регулятор порога срабатывания и кнопка синхронизации с приемником. Также как и в случае с радиопультом синхронизация не потребовалась. Так как наш тестовый проектор имеет нестандартный разъем питания, то для тестирования блока мы использовали системный блок компьютера. За пару итераций мы настроили блок так, что экран разворачивался при включении компьютера и сворачивался при выключении.

3. Проводным пультом.

Проводной пульт — это квадратная белая пластиковая коробочка с кнопками вверх, стоп и вниз, которые выполняют те же функции, что и аналогичные кнопки на радиопульте. С экраном пульт соединяется белым проводом длиной 2 м с шестиконтактными вилками телефонного типа на концах. Многочисленные отверстия на отсоединяемом дне коробочки позволяют закрепить пульт в удобном месте.

Leo-R

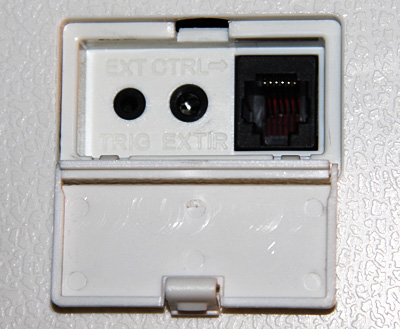

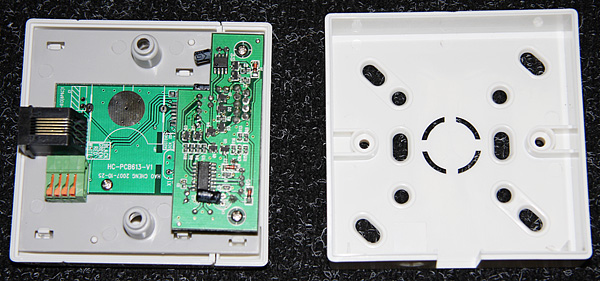

Кстати, отсоединив дно, мы обнаружили не выясненного предназначения четырехконтактный разъем под голый провод. Два интерфейса — RS-232 (разъем D-sub 9 pin) и USB — позволяют расширить функциональность проводного пульта. Как написано в инструкции, с помощью одного из этих интерфейсов пульт можно подключить к компьютеру, чтобы управлять экраном с помощью специальной программы. К сожалению, этой программы на сайте мы не нашли, поэтому данную функцию мы не тестировали.

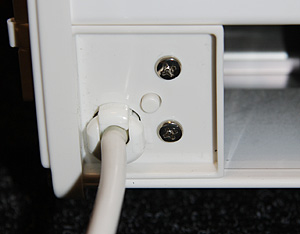

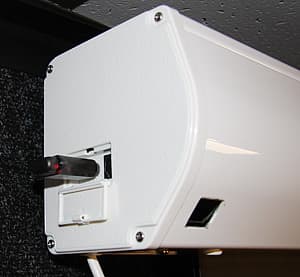

Кроме перечисленных есть и запасной вариант — на корпусе экрана рядом с тем местом, где входит кабель питания, есть неприметная белая кнопочка.

Leo-R

Первое нажатие на нее опускает полотно, второе — поднимает, а если полотно еще движется, то нажатие на эту кнопочку останавливает движение. Но и это еще не все, отвинтив торцевую крышку, мы обнаружили, что под прямоугольным затемненным окошком находится ИК-приемник, а значит, экраном с большой вероятностью можно управлять и с помощью ИК-пульта. К разряду обоснованных предположений относится и еще один способ. Под крышечкой в торце первое гнездо миниджек 2,5 мм имеет подпись TRIG, т.е., скорее всего, этот экран можно подключить к выходу TRIGGER управления экраном, которым оснащены многие модели кинотеатральных проекторов.

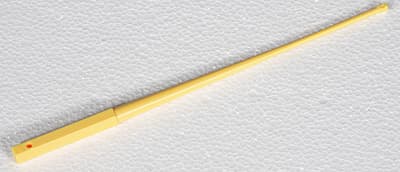

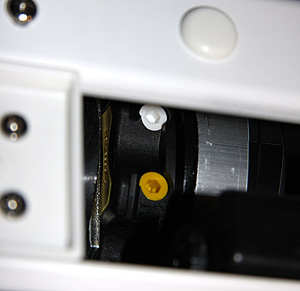

Крайние верхнее и нижнее положения полотна устанавливаются с помощью двух регуляторов, которые можно вращать входящим в комплект поставки шестигранным воротком.

Leo-R

Leo-R

Шаг подстройки составляет примерно 15 мм, диапазон мы не выясняли. Полотно полностью разворачивается примерно за 15 с, а сворачивается за 16 с. Уровень шума при опускании 47 дБА, при подъеме 51 дБА.

Полотно представляет собой однородную тянущуюся виниловую пленку толщиной 0,25 мм. Фронтальная сторона полотна матово-белая, без выраженной текстуры, широкая полоса сверху и рамки покрашены черной матовой краской. Только что развернутое полотно не бывшего в употреблении экрана издает довольно сильный запах, который со временем должен практически исчезнуть. Нижняя часть полотна закреплена на жесткой балке, верхняя — на валу. По бокам полотна приварены плоские петли, сквозь который пропущен шнурок, обеспечивающий боковую растяжку полотна.

Leo-R

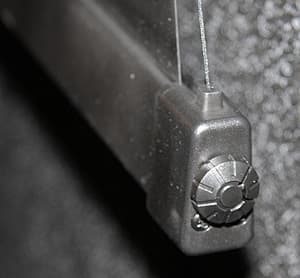

Натяжение шнурка регулируется воротками в торцах нижней балки.

Leo-R

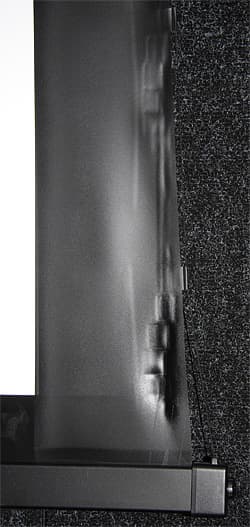

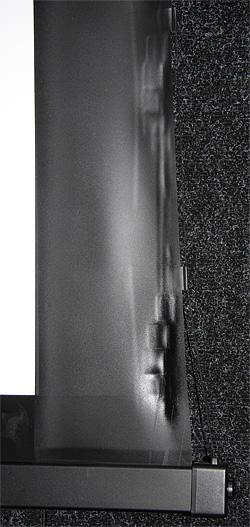

По бокам полотна есть небольшие волны и вмятины, но рабочая поверхность выглядит идеально ровной и плоской. По результатам тестового просмотра можно утверждать, что полотно имеет некоторую направленность отражения, поэтому при использовании короткофокусного проектора или при очень близком расположении зрителя на экране может проявиться область с повышенной яркостью. Поэтому лучше использовать длиннофокусные проекторы и зрителям располагаться на расстоянии от 1,5 ширины экрана. Положительным свойством такого экрана является небольшое усиление яркости по направлению к зрителю, что в частности несколько уменьшает отрицательное влияние боковой засветки. Видимого изменения цветового баланса нет, детализация сохраняется.

Vela EXPRESS

Vela EXPRESS — это семейство рулонных напольных экранов, сворачиваемых и разворачиваемых вручную. Форматы экранов 4:3 (диагональ рабочей поверхности от 70 до 100 дюймов (178-254 см)) и 16:9 (70 и 80 дюймов (178 и 203 см)). По ссылке можно посмотреть таблицу с размерами.

Характеристики тестируемой модели:

Обозначение модели P177x100/9 MW-VX/B
Размер в упаковке 2022x192x160 мм
Высота корпуса 106 мм
Максимальное расстояние от верхней точки экрана до нижней 2070 мм
Размер рабочей области 1771x996 мм
Ширина боковой рамки 29 мм
Рамка сверху 24 мм
Рамка снизу 900 мм

Vela

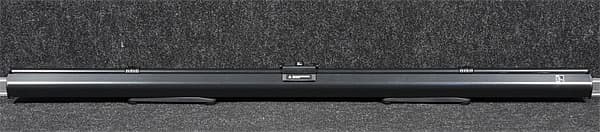

Корпус экрана изготовлен из металла и покрыт прочной черной эмалью. На торцах корпуса — пластиковые заглушки.

Экран устанавливается буквально в два счета.

Vela

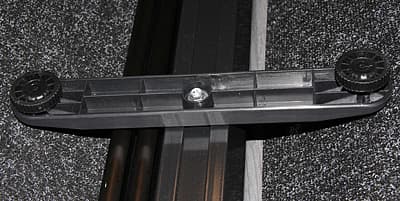

Его нужно положить на пол (более-менее горизонтальный), повернуть планки с ножками перпендикулярно корпусу и при необходимости выровнять положение экрана, вкручивая/выкручивая ножки на планках.

Vela

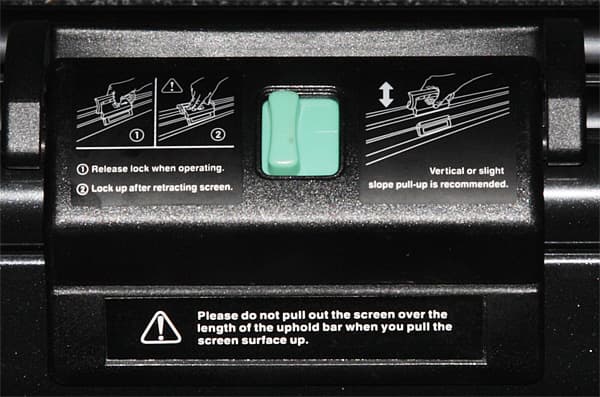

Затем, взявшись за ручку, отщелкнуть фиксатор и плавно потянуть вверх,

Vela

пока экран не будет развернут на нужную высоту.

Vela

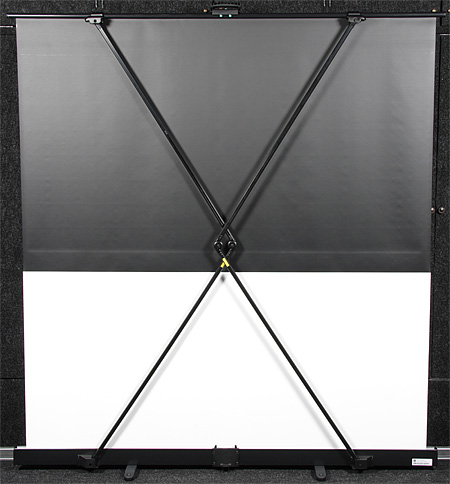

Сворачивание экрана производится в обратном порядке. Натяжение экрана обеспечивается разнонаправленными силами: подпружиненный барабан сворачивает полотно, а рычаги, расположенные за полотном, толкают верхнюю планку, на которой закреплен верхний край полотна, вверх.

Vela

Баланс этих двух сил подобран так, что без приложения внешних сил верхняя планка остается неподвижной, когда полотно полностью развернуто, а также в некоторых промежуточных положениях, но не во всех — при опускании иногда планка проваливается до ближайшего устойчивого положения. В рабочем положении экран стоит довольно устойчиво, но не следуют устанавливать экран на ветру, или там, где вероятно появление неустойчивых на своих двоих личностей.

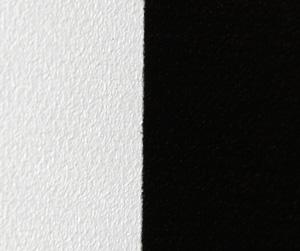

В экране используется относительно жесткое полотно по виду однослойное толщиной 0,3 мм, предположительно представляющее собой пропитанную заполимеризованным винилом стеклоткань. Фронтальная сторона полотна матово белая, слегка текстурированная, задняя сторона полотна — матово-черная.

Vela

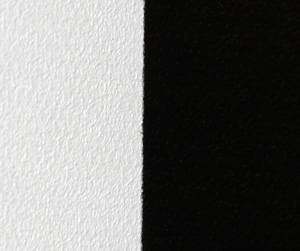

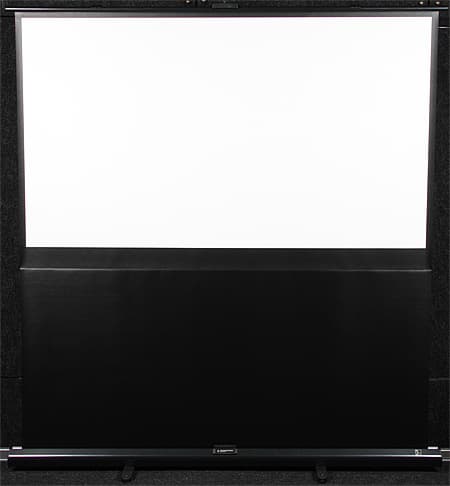

На самом деле полотно склеено из двух половинок. Верхняя половина обращена к зрителю белой стороной и имеет покрашенные черной матовой краской узкие рамки, а нижняя обращена к зрителю черной стороной. Только что развернутое полотно не бывшего в употреблении экрана издает ощутимый, но не очень сильный запах, который со временем должен практически исчезнуть.

Развернутое полотно имеет незначительные вертикальные волны, заметные только на черной части при боковом освещении и нисколько не влияющие на изображение. По результатам тестового просмотра можно утверждать, что полотно не имеет выраженной направленности отражения, поэтому рабочая область выглядит равномерно освещенной. Нет видимого изменения цветового баланса, детализация сохраняется.

Scorpius

Scorpius — это семейство рулонных напольных экранов с электроприводом. Форматы экранов 4:3 (диагональ рабочей поверхности от 70 до 100 дюймов (178-254 см)) и 16:9 (от 70 до 92 дюймов (178-233 см)). По ссылке можно посмотреть таблицу с размерами.

Характеристики тестируемой модели:

Обозначение модели E177x100/9MW-PF/B
Размер в упаковке 2090x370x205 мм
Корпус в профиль (ВxШ) 100 на 190 мм
Максимальное расстояние от верхней точки экрана до нижней 1940 мм
Размер рабочей области 1772x1002 мм
Ширина боковой рамки 35 мм
Рамка (планка) сверху 28 мм
Рамка снизу 803 мм

Scorpius

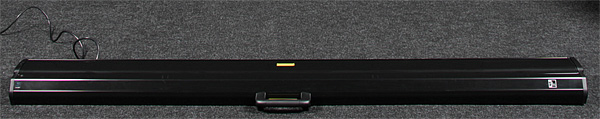

Корпус экрана изготовлен из металла и покрыт прочной черной эмалью. На торцах корпуса — пластиковые заглушки. Для транспортировки экран оснащен удобной ручкой. На задней стенке корпуса экрана есть стандартный трехштырьковый разъем питания, разъем для внешнего ИК-приемника и кнопка ручного управления.

Scorpius

Для использования по назначению экран нужно положить на ровную и горизонтальную поверхность ручкой к зрителю,

Scorpius

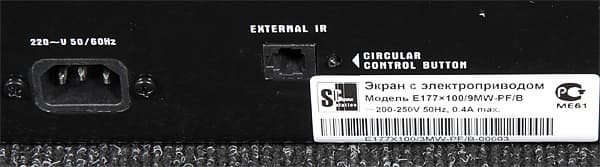

подключить к электросети (комплектный кабель имеет длину 3 м), после чего отдать команду на разворачивание, нажав кнопку на ИК-пульте, входящим в комплект.

Scorpius

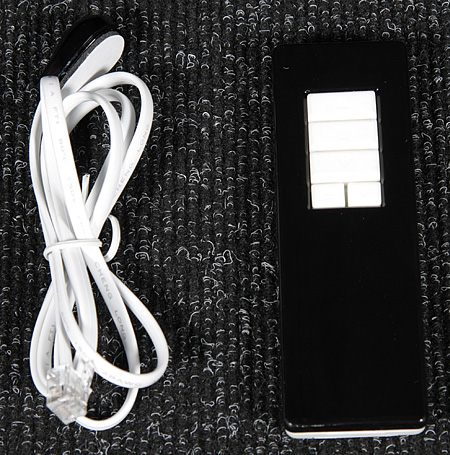

Внешне пульт очень похож на радиопульт от экрана Leo-R — те же кнопки, выполняющие те же функции, и тоже работает от пары элементов ААА. ИК-приемник находится за окошком на фронтальной плоскости корпуса ближе к левому торцу экрана. На всякий случай в комплекте есть выносной ИК-приемник с проводом длиной 1,02 м с четырехконтактной вилкой телефонного типа.

Scorpius

Нижняя плоскость выносного ИК-приемника оснащена клейкой площадкой, что позволяет закрепить его в удобном месте. Пульт и выносной приемник хранятся в нише на левом торце, закрывающейся пластиковой крышечкой.

Scorpius

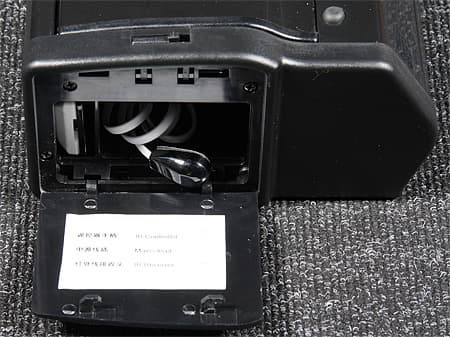

Судя по надписям на внутренней стороне этой крышки, в нише должен хранится и кабель питания, но, увы, туда он ну никак не помещается.

Для сворачивания экрана нужно нажать кнопку «вниз» на пульте. Также как и в случае с Leo-R есть запасной вариант управления — кнопкой на корпусе. Первое нажатие на эту кнопку разворачивает полотно, второе — сворачивает, а если полотно еще движется, то нажатие на эту кнопочку останавливает движение. Крайние верхнее и нижнее положения полотна устанавливаются с помощью двух регуляторов, которые можно вращать входящим в комплект поставки шестигранным воротком.

Scorpius

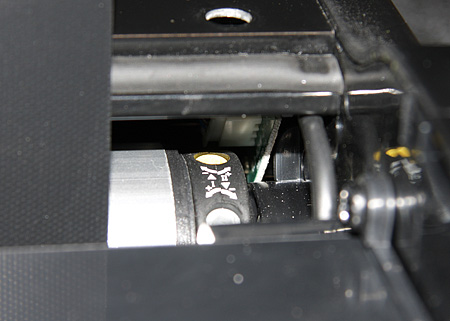

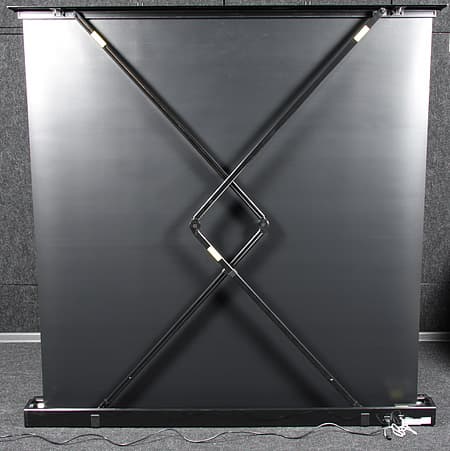

Конструкция экрана напоминает конструкцию Vela EXPRESS — рычаги, расположенные за полотном, толкают верхнюю планку, на которой закреплен верхний край полотна, а барабан с электроприводом сворачивает полотно.

Scorpius

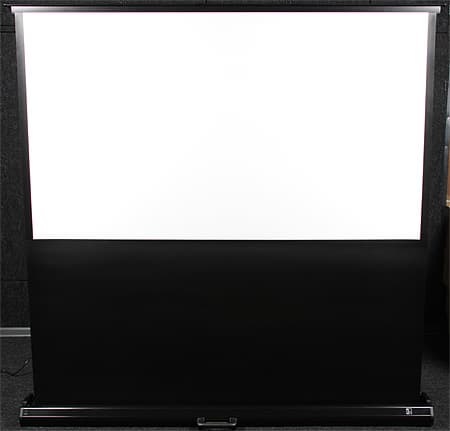

Несмотря на отсутствие ножек, в рабочем положении экран стоит довольно устойчиво. Видимо, компактный и довольно тяжелый электропривод обеспечивает правильное расположение центра тяжести. Полотно полностью разворачивается примерно за 24 с, а сворачивается за 26 с. Шум при работе электропривода умеренный, только примерно на 2/3 пути полотна вверх несколько секунд раздается стрекотание.

Полотно похоже на полотно экрана Orion — относительно жесткое, по виду однослойное толщиной 0,5 мм, предположительно представляющее собой пропитанную заполимеризованным винилом стеклоткань. Фронтальная сторона полотна матово белая, слегка текстурированная, область снизу и боковые рамки покрашены черной матовой краской, задняя сторона полотна — матово-черная. Развернутое полотно является практически идеально плоским. По результатам тестового просмотра можно утверждать, что полотно не имеет выраженной направленности отражения, поэтому рабочая область выглядит равномерно освещенной. Нет видимого изменения цветового баланса, детализация сохраняется.

Draco

Draco — это семейство рамочных экранов с системой постоянного натяжения полотна. Форматы экранов 4:3 (диагональ рабочей поверхности от 60 до 180 дюймов (152-457 см)) и 16:9 (от 77 до 150 дюймов (195-381 см)). По ссылке можно посмотреть таблицу с размерами.

Характеристики тестируемой модели:

Обозначение модели F204x115/0 PW-PW/B
Размер в упаковке 2330x315x178 мм
Размер рабочей области 2036x1146 мм
Ширина рамки 80 мм

Draco

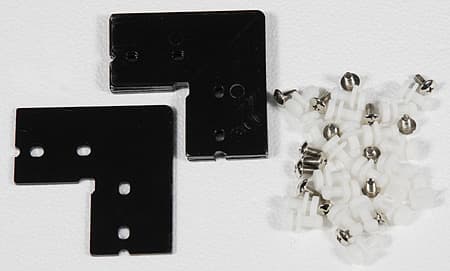

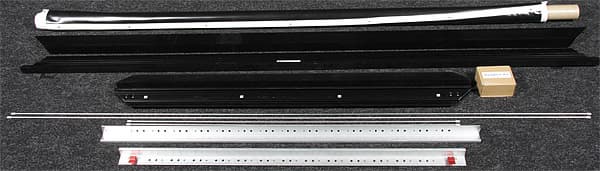

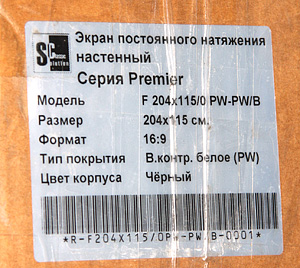

Экран поставляется в разобранном виде: две длинные балки, две короткие, два длинных стальных прутка и два коротких, рулон полотна, два алюминиевых профиля и коробка с мелочевкой: винты, пластиковые пистоны и четыре стальных уголка.

Draco

Draco

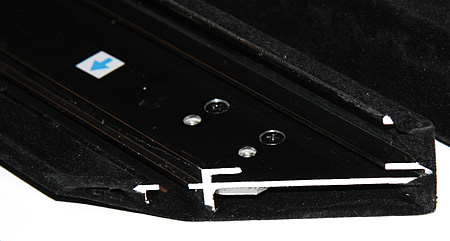

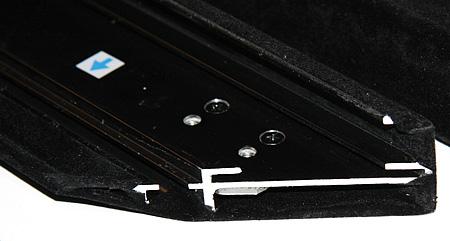

Балки изготовлены из алюминиевого сплава, их поверхность анодирована и покрашена черной матовой краской, а на фронтальную поверхность наклеен черный бархат.

Draco

Собрать экран просто: нужно положить балки на пол бархатом вниз, вставить во внутренний паз каждой балки пластиковые пистоны по одному напротив метки с голубой стрелкой, во внешние пазы вставить стальные уголки, плотно состыковать балки и завинтить в каждый уголок по четыре винта. (Заметим, что винты вкручиваются не просто в алюминиевую балку, а в стальные усилители.) Рамка собрана.

Draco

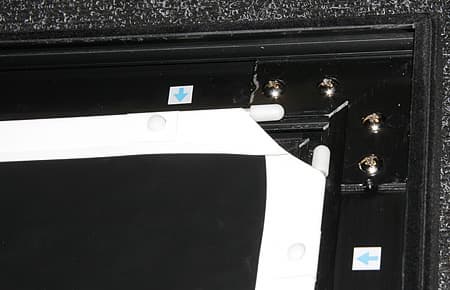

На втором этапе нужно развернуть на полу полотно белой стороной вниз (пол должен быть чистым), вставить стальные прутки в каналы, образованные подогнутыми и приваренными краями полотна, переместить полотно на лежащую рамку и аккуратно надеть полотно на пистоны так, чтобы стальные прутки оказались снаружи.

Draco

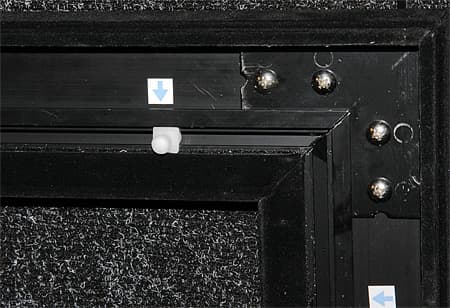

После выполнения этой процедуры полотно будет натянуто на стальных прутках, которые будут упираться в пистоны. Все, экран можно вешать на стену, для чего нужно использовать два алюминиевых профиля с отверстиями, один из которых оснащен подпружиненными фиксаторами. Мы точно не знаем, как осуществляется настенный монтаж, но, видимо, эти два профиля должны обеспечивать надежную фиксацию экрана.

Draco

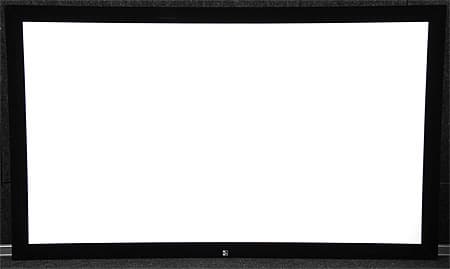

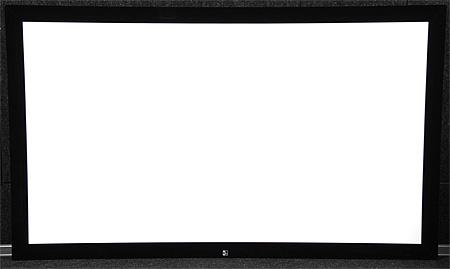

Бархат маскирует стыки балок, и вообще рамка спереди выглядит очень аккуратно. Конструкция обладает хорошей жесткостью. Полотно представляет собой тянущуюся виниловую пленку толщиной 0,35 мм. Фронтальная сторона полотна матово белая, с хаотичной мелкой текстурой, задняя сторона — матово-черная. Натянутое на рамке полотно образует идеально ровную поверхность, нет ни морщин, ни волн. По результатам тестового просмотра можно утверждать, что полотно не имеет выраженной направленности отражения, поэтому рабочая область выглядит равномерно освещенной. Видимого изменения цветового баланса нет, детализация сохраняется.

Выводы

В целом экраны произвели благоприятное впечатление. Материалы, обработка поверхностей и покрытие на вид качественные, дизайн на высоте, комплектация хорошая. Особо отметим удобство сборки, монтажа и эксплуатации. К сожалению, в прилагаемых инструкциях описаны далеко не все особенности экранов, а иногда написанное в них противоречит фактическому положению дел. Также на русском сайте, мы не нашли инструкции к большинству экранов и ПО для управления экраном Leo-R. Далее перечислим достоинства и недостатки каждого из протестированных экранов:

Orion +
  • удобство монтажа
  • механизм плавного сворачивания
  • высокая точность позиционирования положения полотна
  • широкая черная полоса сверху
  • интенсивный запах нового полотна
Leo-R +
  • удобство монтажа
  • несколько способов дистанционного управления
  • относительно тихая работа
  • интенсивный запах нового полотна
Vela EXPRESS +
  • мобильность и быстрота установки
  • значимых нет
Scorpius +
  • мобильность и быстрота установки
  • кабель питания не помещается в нишу для аксессуаров
Draco +
  • бархатная отделка рамки
  • нет регулировки силы натяжения полотна

Благодарим компанию Лазерный Мир
за предоставленные на тестирование экраны Classic Solution.
