ЖК-телевизор
CONRAC DesignLine OPTIC 40 HD

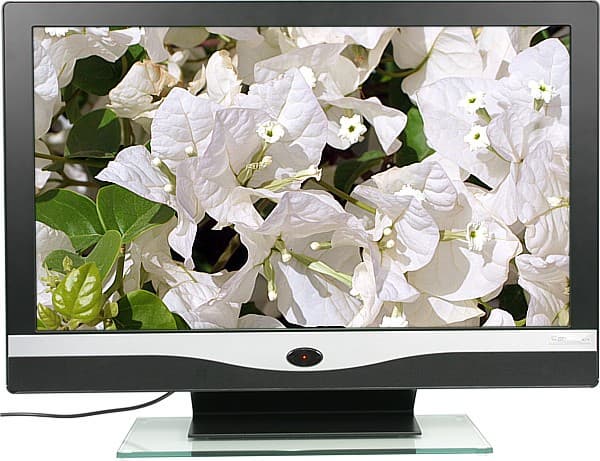

Изображение на экране - имитация :)

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

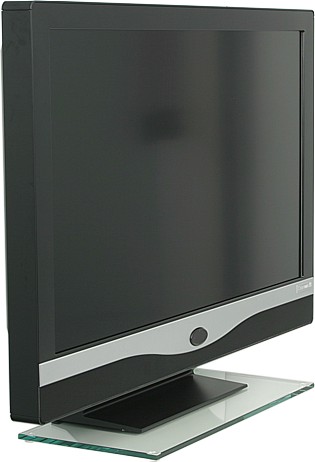

Дизайн телевизора стильный и лаконичный. Экран с трех сторон окружен неширокой черной пластмассовой рамкой, а снизу от блока динамиков экран отделяет декоративная металлическая накладка с серебристым покрытием. Черная решетка динамиков выполнена из крашенной металлической сетки. Также из металла (видимо, из алюминиевого сплава) изготовлена окантовка, тоже покрашенная в черный цвет. Пластмассовые вставки слегка закругляют углы периметра. Заметим, что на черных матовых поверхностях, составляющих большую часть внешней поверхности телевизора, отпечатки пальцев видно хорошо, а удалить их можно только с помощью очистителя.

Side

Под экраном, в центре серебристой накладки находится овальная четырехпозиционная (регулировка громкости и переключение каналов) кнопка из тонированного прозрачного пластика. Сквозь нее просвечивает многоцветный индикатор состояния. Также под кнопкой, видимо, расположен ИК-приемник. Материал кожуха задней панели —  металл с черным покрытием. Несколько решеток обеспечивают доступ воздуха к греющимся элементам. Система охлаждения пассивная — вентиляторов нет, что особо подчеркивается, как достоинство конструкции этого телевизора.

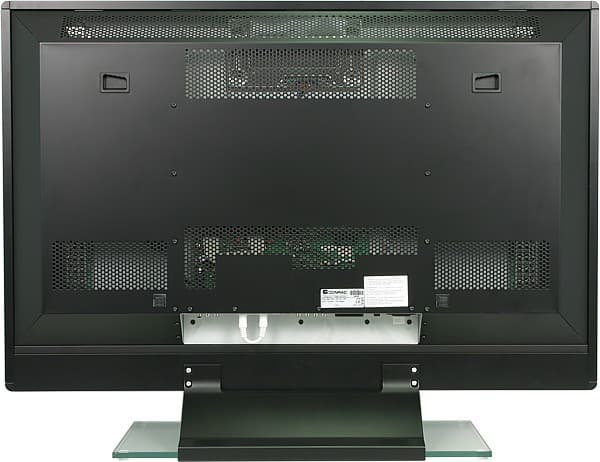

Rear

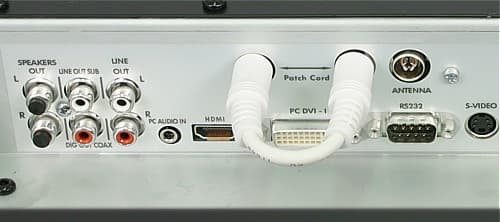

Все разъемы и выключатель питания помещены в нишу в нижней части задней панели. Разъемы ориентированы вниз, то есть коннекторы не будут мешать настенному монтажу. В неглубокой нише разъемы расположены тесно, в два ряда, поэтому подключаться к ним очень неудобно. В то же время, если знать, где она расположена, нажать на клавишу выключения можно и спереди, просунув руку под телевизор.

Connectors

Connectors

Телевизор продается с прикрученной подставкой. Подставка состоит из двух частей: к монолитной металлической стойке (тоже сплав алюминия), выкрашенной в черный цвет, приклеено прямоугольное основание из толстого стекла. Такая конструкция исключает какие-либо регулировки положения экрана. Стекло, вроде, настоящее — просто так не поцарапать — и прочное — его уголок выдерживает вес всего телевизора. На плоских горизонтальных поверхностях телевизор стоит очень устойчиво. В случае гладкой поверхности передвинуть телевизор можно, только приподняв его, так как скользить ему не дают 6 упругих прозрачных (виниловых?) круглых ножек, прочно приклеенных на нижнюю плоскость стеклянного основания. Подставка жесткая — при насильственном раскачивании упруго деформируется, скорее, корпус телевизора, а не она. Отсоединив подставку, телевизор можно закрепить на стене, или просто повесив его на два крюка, под которые на задней стенке есть два углубления (при этом две специальные ножки оставят между стеной и задней стенкой щель для вентиляции), или, закрепив его на кронштейне (разметка крепежных отверстий прилагается).

Пульт

Remote control

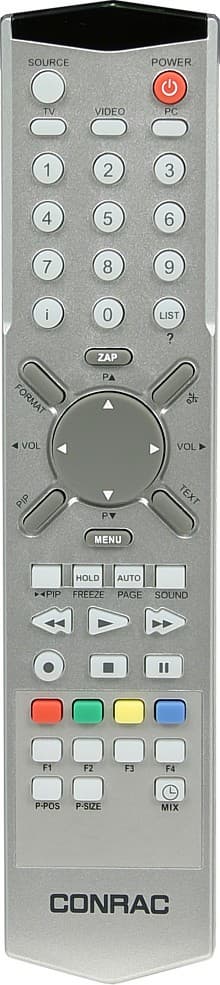

Пульт довольно большой, в руке лежит удобно. Большое количество кнопок (часть из них не используется) и мелковатые подписи к ним затрудняют быстрое нахождение нужной кнопки. На ощупь уверенно находятся большая круглая четырехпозиционная кнопка (разумно совмещающая функции навигации по меню с переключением каналов и регулировкой громкости) и кнопки вокруг нее. Подсветки или фосфоресценции (послесвечения) кнопок мы не обнаружили.

Меню

Меню крупное — занимает почти половину экрана, но шрифт, хоть и полужирный и без засечек, мелкий, поэтому читаемость меню невысокая.

OSD

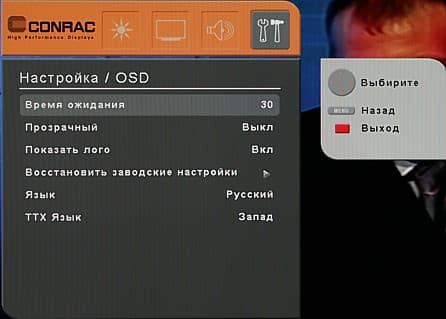

Навигация по меню удобная, при использовании меню текущие функции кнопок отображаются на экране. Можно включить полупрозрачность фона меню.

OSD

При изменении параметров изображения с многоступенчатой настройкой меню убирается с экрана, остается только название параметра, шкала с ползунком, текущим значением и подсказка, в результате коррекция изображения упрощается.

OSD

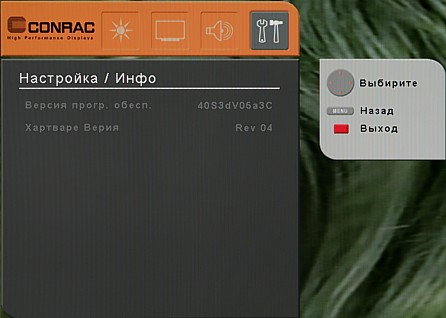

Есть русская версия экранного меню. Качество перевода интерфейса на русский язык очень варьируется, там, где, видимо, переводил человек, знающий русский язык и понимающий контекст, все в порядке, но местами встречаются досадные ляпы — «Мода PIP» или «Хартваре Верия», например.

OSD

Коммутация

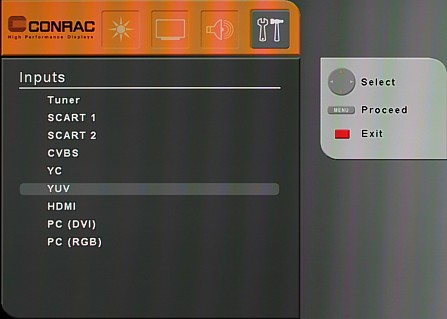

Множество разнообразных разъемов. Разумеется, все способы подключения и все режимы мы протестировать не имели возможности, поэтому частично источником информации для данного раздела служило руководство и подписи рядом с разъемами. К телевизору одновременно можно подключить два источника цифровых видеосигналов — к разъему HDMI и к DVI-I. Оба поддерживают HDCP. Разъем DVI-I допускает и аналоговое VGA-подключение, для этого потребуется переходник на D-SUB 15 pin или универсальный DVI-кабель. Следующими в порядке уменьшения потенциального качества идут компонентное цветоразностное подключение (3 RCA) и SCART-RGB (SCART 1). Затем двухкомпонентное (Y/C) — разъемы S-Video и SCART 2. Композитных входов 3: в двух SCART-ах и в яркостном разъеме компонентной троицы. Отдельно для каждого SCART-а настраивается чувствительность к управляющим сигналам в этих разъемах.

OSD

Источники аналогового стереозвука можно подключать к обоим SCART-ам (для них же), к двум парам RCA — для разъема S-Video и для компонентного входа, совмещенного с композитным, и к гнезду миниджек — для DVI-I. Телевизор понимает и цифровой звук — HDMI-вход совместим с PCM-стереозвуком, и, что нам в телевизорах еще не встречалось, оранжевый разъем RCA предназначен для подключения к источнику S/PDIF-звука. В меню установок указывается, какой видеовход будет спарен с S/PDIF-входом. Через оба SCART-а выводится композитный видеосигнал и стереозвук текущего ТВ-канала (независимо оттого, что является текущим источником изображения). Кроме того, аудиосигнал выводится через пару RCA и отдельным RCA — сигнал на сабвуфер. Что служит источником сигнала для коаксиального S/PDIF-выхода, нам точно не известно, возможно, это цифровые аудиовходы телевизора. К паре RCA с заглушками, видимо, можно подключить внешние пассивные колонки. Отметим отсутствие выхода на наушники. Разъем D-SUB 9 pin имеет подпись RS232, этот интерфейс, скорее всего, используется в сервисных целях.

Звук

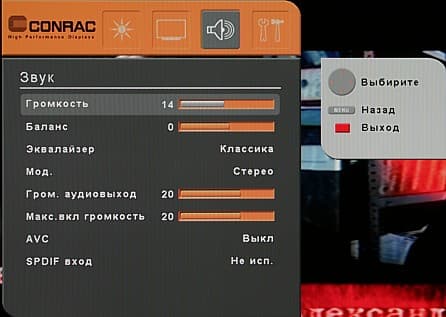

Подправить звук можно, выбрав предустановленный профиль эквалайзера или вручную подвигав ползунки семиполосного графического эквалайзера. Есть регулировки уровня на аудиовыходе и максимальной громкости при включении телевизора. Функция AVC выравнивает громкость звука при переключении между ТВ-каналами.

OSD

Для озвучивания телепередач можно использовать встроенные динамики. Они имеют хороший запас громкости, но на максимальной громкости большие искажения. На средней громкости их качество приемлемое — присутствует легкий «пластмассовый» призвук, низких частот нет (недаром есть выход на сабвуфер), стереоэффект присутствует.

ТВ-тюнер

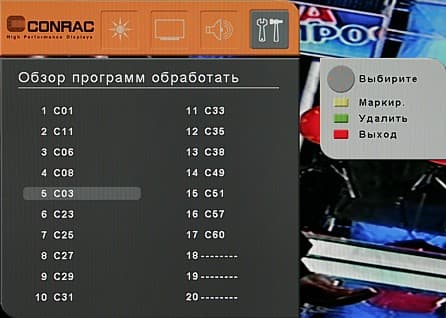

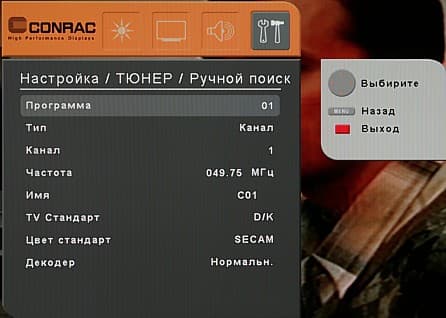

Чувствительность тюнера хорошая — в неблагоприятных условиях приема на некоторое подобие комнатной антенны телевизор нашел 17 ТВ-станций (Москва, Останкинская башня далеко и окно на нее не смотрит). Из них половина отличалась картинкой приемлемого качества. Активные ТВ-каналы телевизор искал очень долго. Список каналов можно отредактировать. Также поддаются правке свойства каждого канала: позиция в сетке вещания или частота, текстовая метка (8 символов, латиница, цифры, знаки и пробел), система звука и цвета. Телевизор декодирует NICAM-стереозвук и показывает TeleText, в том числе и на кириллице.

OSD

OSD

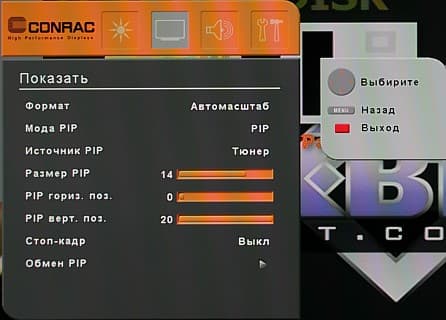

В телевизоре есть функция отображения картинки от двух источников одновременно. В руководстве есть таблица, показывающая, какие источники при этом могут сочетаться. Доступны два режима: POP (в двух половинках экрана) и PIP (основное изображение во весь экран и дополнительное в небольшом окошке). Можно менять изображения местами, в режиме PIP многоступенчато настраивать размер и положение дополнительного окна и т. д. Заявлено наличие сдвоенного тюнера, а значит, можно смотреть одновременно два канала (в PIP или POP).

OSD

В телевизоре есть таймер на выключение (от 30 до 180 мин).

Тестирование с помощью референсного источника ТВ-сигнала (PAL) показало хорошее качество изображения при приеме ТВ-программ с сильным сигналом (не менее 430 ТВЛ яркостной четкости и около 100 ТВЛ цветовой, яркостный и цветовой балансы в норме).

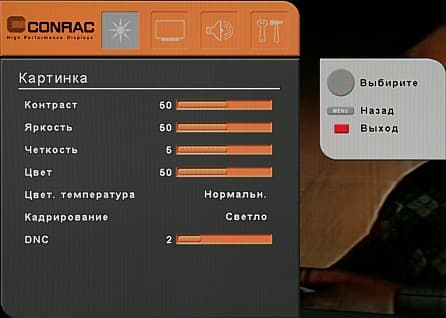

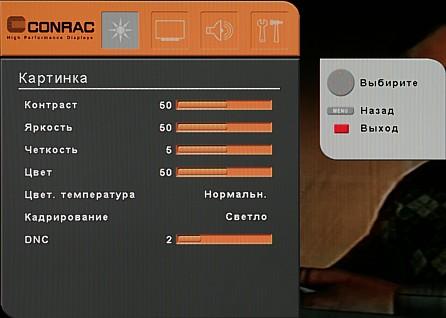

На странице Картинка присутствует необходимый минимум настроек. Цветовая температура регулируется дискретно — выбором одного из трех профилей (Холодная, Нормальн. и Теплая). Предустановленных и пользовательских профилей нет, но настройки автоматически запоминаются для каждого источника изображения. Функция DNC отвечает за подавления видеошумов. Агрессивность шумоподавления настраивается. Есть функция стоп-кадра.

OSD

OSD

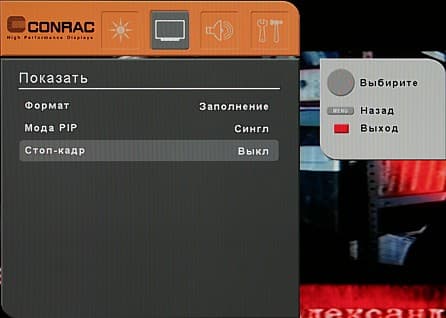

Несколько режимов геометрической трансформации позволяют подстроить картинку под соотношение сторон телевизора. Это: Заполнение — увеличение до высоты экрана и равномерное растягивание на всю ширину экрана, подойдет для анаморфированных фильмов, Нормальн. — вывод изображения с соотношением сторон 4:3 в центре экрана по бокам серые или черные полосы (цвет полос, кажется, определяется параметром Кадрирование), 16:9 — немного увеличенная картинка, вписанная по ширине экрана, идеально для варианта LetterBox, 16:9 Top — то же, что и предыдущий, но картинка сдвинута вверх, чтобы на экране поместились субтитры, 14:9 и 14:9 Top — аналогичны двум предыдущим, но увеличение меньше, и Панорама — увеличение до высоты экрана и неравномерное растягивание по ширине на весь экран (в центре искажения меньше), еще один вариант просмотра картинки 4:3. Есть режим автоматического выбора геометрической трансформации. В случае DVI-I-подключения доступен режим отображения без масштабирования к разрешению матрицы.

При подключении к VGA-выходу видеокарты телевизор поддерживает максимальное разрешение в 1360 на 768 пикселей, что почти соответствует физическому разрешению матрицы (1366 на 768). В этом режиме горизонтальные и вертикальные штрихи толщиной в один пиксель выводятся четко. Автоподстройка под параметры VGA-сигнала работает плохо, четкую картинку без интерполяции можно получить, прибегнув к ручной настройке параметров разрешения по горизонтали и фазы. Цвета при VGA-подключении правильные, тонкие градации оттенков отображаются как на светлых участках, так и на темных, равномерность цветовой температуры на шкале серого хорошая.

Цифровое DVI-подключение протестировать не удалось, так как, видимо, из-за несовместимости с нашей видеокартой, телевизор неправильно определял параметры сигнала. Подключение компьютера к HDMI-входу (кабелем DVI-HDMI) привело к такому же результату.

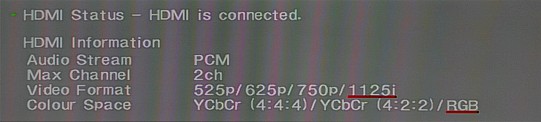

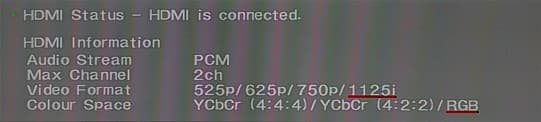

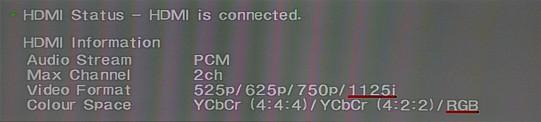

HDMI-подключение тестировалось при подключении к DVD-плееру Panasonic S97. Картинка отличная. Телевизор поддерживает режимы 480p, 576p, 720p и 1080i (480i и 576i не тестировались), кодирование цвета в RGB, YCbCr (4:4:4 и 4:2:2) и PCM-стереозвук.

OSD

Яркостная четкость (ТВЛ)
Композитныйболее 540Отлично
S-Videoболее 540Отлично
Компонентныйболее 540Отлично
Цветовая четкость (ТВЛ)
Композитный130Отлично
S-Video130Отлично
Компонентный270Отлично

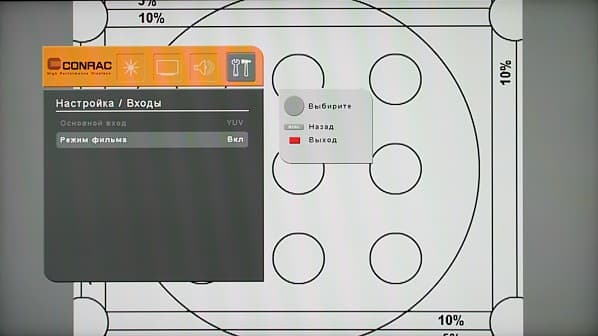

Четкость высокая, возможности аналоговых интерфейсов реализуются полностью (по крайней мере, в SD-режимах). Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков различаются, как в тенях, так и в светах. На неизменяемых участках изображения при композитном подключении (и приеме ТВ) отсутствуют характерные цветовые артефакты. При Режим фильма = Выкл телевизор трансформирует чересстрочный видеосигнал в прогрессивный по довольно простому алгоритму: неподвижные (в течение 2-3-х кадров) части изображения выводятся по кадрам, а подвижные — по полям. Если включить Режим фильма, то телевизор будет пытаться составлять кадр из смежных полей чересстрочного сигнала. Наши тестовые миры в движении, требующие преобразования 2-2, телевизор почти сразу выводил в нужном режиме, без артефактов и с увеличенной четкостью по вертикали. Также правильно он обрабатывал тестовые фрагменты NTSC-кинофильмов, выполняя преобразование 3-2. Артефактов в виде характерной «расчески» мы не видели. Какое-то сглаживания границ объектов выполняется, но на диагоналях все же можно заметить ступеньки. Подавление видеошумов работает — на тестовом видеофрагменте ряби становится меньше.

Тестирование ЖК-матрицы

Сквозь вентиляционные отверстия на задней панели мы разглядели маркировку матрицы — Samsung LTA400W2-L01. По данным с сайта Samsung, — это PVA-матрица. Производитель не указывает модель матрицы, тем самым, оставляя за собой право заменять ее другой.

Основываясь на субъективных впечатлениях, можно сказать, что матрица у телевизора неплохая: скорость переключения пикселей высокая, цветопередача правильная, углы обзора очень хорошие, черное и белое поля равномерные. При отклонении в диагональном направлении черное поле светлеет немного больше, чем при отклонении строго вертикально или горизонтально.

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной, имеющей значение разницей между полутонами). Тестирование проводилось при VGA-подключении.


Времена отклика при переходе от полутона X до белого.


Времена отклика при переходе от черного до полутона X.


Времена отклика при переходе между полутонами с разницей 20%.

Переключение с черного поля на белое и обратно происходит за 9,1 мс (4,6 вкл. + 4,5 выкл.). Этого более чем достаточно для комфортного просмотра фильмов. С такой скоростью и в стрелялки играть можно. Выведение контрастности на максимум немного увеличивает отклик до 10,45 мс (5,13 вкл. + 5,32 выкл.).

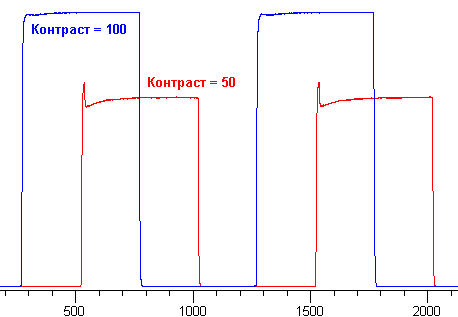

Tr graph
Зависимость яркости от времени (мс) при переключении с черного поля на белое и обратно при различных значениях Контраст.

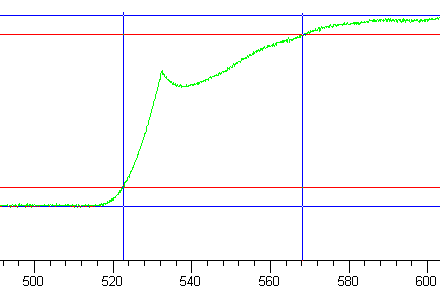

При максимальной контрастности для ускоряющего импульса запаса не остается. Переключение между оттенками серого в большинстве случаев выполняется почти также быстро, но иногда система ускорения переключения дает сбой — импульса не хватает на переключения до 90% диапазона между переключаемыми уровнями.

Tr graph
Зависимость яркости от времени (мс) при переключении между черным и 30%-серым (если белый — 100%).

Поводов для беспокойства нет, так как значительное нарастание яркости все же происходит, да и проявляется этот дефект только при переключении до узкого диапазона темно-серых полутонов.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведена цветовая температура на участках шкалы серого. Максимальная яркость определялась с помощью яркомера «Аргус-02». Подключение — VGA.

Параметр
Цвет. температура
Цветовая температура на различных участках шкалы серого, КЯркость, кд/м2
50%*75%100%
Нормальн. 10230 10160 9470 258
Теплая 7430 7280 6910 230
* 0% — черный, 100% — белый.

Цветовая температура даже при профиле Теплая несколько выше целевых 6500 К и растет при переходе к от белого к черному. Далее приведены графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия), и какая требуется коррекция для каждого цвета (соответственно, красная, синяя и зеленая линии).

Gamma-curves

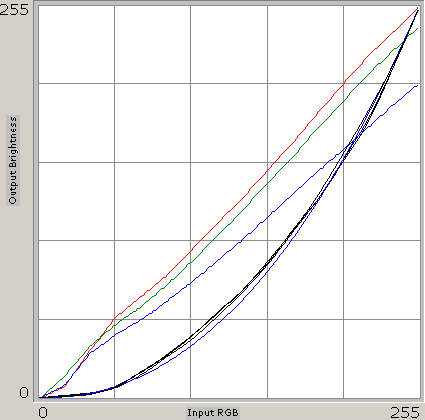

Цвет. температура = Нормальн.

Gamma-curves

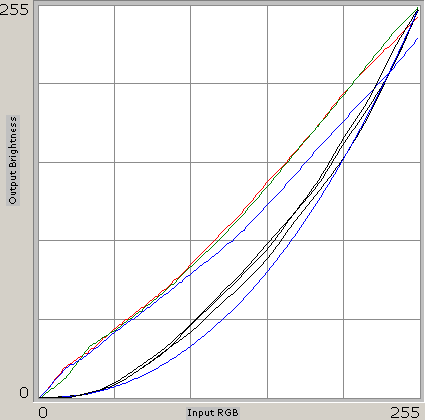

Цвет. температура = Теплая.

Видно, что гамма-кривая телевизора близка к целевой, графики цветов почти совпадают, они монотонные и не имеют выраженных перегибов, что гораздо важнее для субъективного восприятия, чем незначительная склонность к холодным тонам.

При значении параметра Яркость = 100% и Контраст = 50% яркость белого поля составила 373 кд/м2. При Яркость = 50% и Контраст = 100% — 354 кд/м2. Скорее всего, если вывести и то и другое на максимум, то яркость приблизится к паспортным 500 кд/м2. При настройках по умолчанию, когда яркостный и цветовой балансы в норме, яркость составляет 258 кд/м2. Этого вполне достаточно для комфортного просмотра телепередач и фильмов в освещенном помещении.

Измерение равномерности черного и белого полей и углов обзора

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Подключение — VGA, Яркость = 55% и Контраст = 50%. В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 4,0 кд/м2 -6,1 3,8
Яркость белого поля 245 кд/м2 -5,1 5,2
Контрастность 62:1 -6,1 4,8

Измерения проводились при горизонтальном положении телевизора экраном вверх (что могло вызвать повышенный нагрев матрицы) и при не самых оптимальных для измерения контрастности настройках. Видимо, поэтому уровень засветки черного оказался таким большим, а контрастность такой маленькой. Контрастность при вертикальном положении и при меньшем значении параметра Яркость, определенная с помощью колориметр SpyderPRO, составила 590:1. Поэтому наибольший интерес в данной таблице представляют данные по равномерности черного и белого полей, а они великолепные! Вариация яркости очень маленькая.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях — вертикальном и горизонтальном. Дополнительно были проведены измерения при диагональном отклонении, в направлении от центра к верхнему правому углу телевизора.

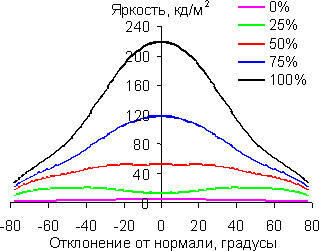

В вертикальной плоскости
В вертикальной плоскости

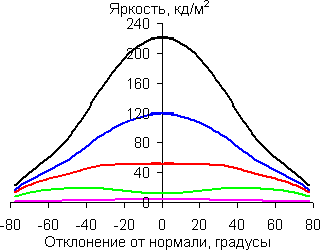

В горизонтальной плоскости
В горизонтальной плоскости

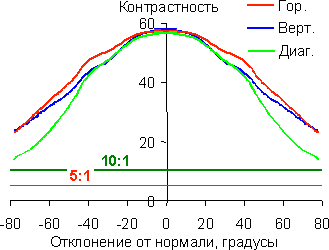

Contrast
Контрастность

Графики показывают, что яркость экрана при выводе белого цвета и оттенков серого очень плавно меняется при отклонении от нормали к экрану, как по горизонтали, так и по вертикали, при этом графики полутонов не пересекают друг друга. Контрастность, как в горизонтальном, так и в вертикальном направлениях остается высокой вплоть до 78 градусов (156 в сумме). В диагональном направлении из-за незначительного увеличения яркости черного поля контрастность уменьшается чуть быстрее, но вплоть до 78 градусов остается выше 10:1.

Выводы

ЖК-телевизор с длинным названием CONRAC DesignLine OPTIC 40 HD можно без кронштейнов повесить на стену и выступать он будет совсем чуть-чуть. Правда, при этом не будет никакой пользы от оригинальной алюминиево-стеклянной подставки. Показывает телевизор хорошо. Алгоритмы обработки видеосигнала позволяют избавиться от части артефактов шумного, композитного и чересстрочного сигналов. Тюнер (два) выжимает из эфира почти максимум. Значительный вклад в качество изображения вносит PVA-матрица от Samsung. Надеемся, что ее не поменяют, а проблем с сопряжением компьютера и телевизора по цифровому DVI больше ни у кого не будет.

Достоинства:

  • Отличное качество изображения
  • Очень хорошие углы обзора
  • Стильный дизайн
  • Оригинальная подставка
  • Разнообразие входов-выходов

Недостатки:

  • Нет выхода на наушники
Благодарим компанию CTC CAPITAL
за предоставленный на тестирование ЖК-телевизор
CONRAC DesignLine OPTIC 40 HD
