DVD/VHS-рекордер BBK DW9937S


Домашняя аудио- и видеоаппаратура и персональные компьютеры в борьбе за место под солнцем все чаще заимствуют у соперников компоненты и архитектурные особенности (первые) и методы взаимодействия с пользователем (вторые), становясь более универсальными (опять же первые) и дружественными к пользователю (вторые). Так чипсет современного DVD-рекордера обязательно содержит универсальный мультимедийный процессор и набор стандартных интерфейсов (IDE, IEEE1394, USB, S/PDIF и аналоговые входы-выходы), что позволяет выпускать различные мультимедийные комбайны, затратив минимум средств на разработку. Например, почему бы ни скрестить DVD-рекордер и VHS-магнитофон? Будучи не слишком прогрессивной, идея, тем не менее, оказалась плодотворной — на Российском рынке подобные комбо-устройства пользуются неплохим спросом. Видимо, переходный период от VHS к DVD у нас еще продолжается.

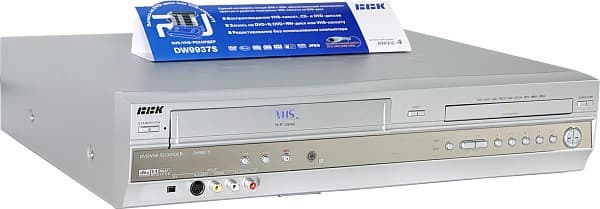

General view

Технические характеристики

Запись наVHS (PAL), DVD+RW, DVD+R
Видеовыходы
Композитный+
S-Video+
SCART
     -композитный+
     -S-Videoнет
     -RGBS+
Компонентный+
Транскодер NTSC-PAL+ (полный, двунаправленный, вкл. пользователем)
Видео ЦАП27 МГц/11 бит
Видеовходы
Композитный+ (2 шт.: фронтальный и тыловой)
S-Video+ (2 шт.: фронтальный и тыловой)
SCART
     -композитный+
     -S-Videoнет
     -RGBS+
цифровой DV (i.LINK / IEEE1394)+ (фронтальный)
Аудиовыходы
Аналоговый стереовыход+ (2 шт.: RCA + SCART)
Многоканальный аналоговый5.1
Электрический цифровой+
Оптический цифровой+
Встроенный декодер DD/DTS+/+
Аудио ЦАП192 кГц/24 бит
Аудиовходы
Аналоговый стереовход+ (3 шт.: 2x2 RCA + SCART)
ТВ-тюнерSECAM/PAL, антенный коаксиальный (75 Ом) вход и выход
Размеры, Ш×В×Г (мм)430×90×380
Вес (кг)6,9
Цена (на момент написания статьи)$340
Ссылка на сайт производителяwww.bbk.ru

Снаружи

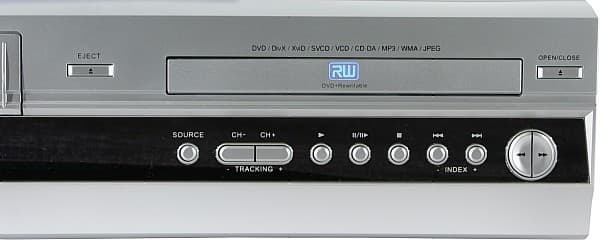

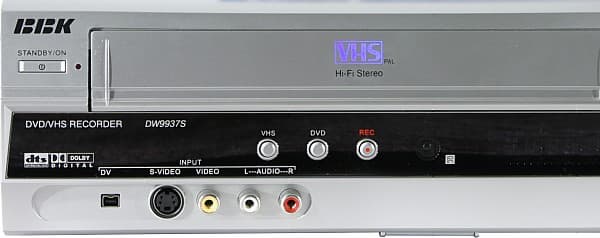

Передняя панель рекордера имеет традиционную для аппаратов от BBK зеркальную полупрозрачную вставку.

Front panel

Front panel

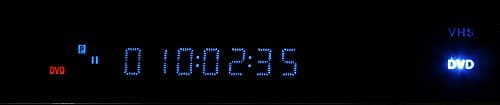

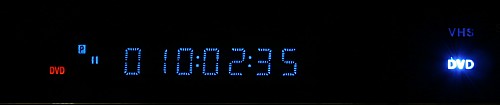

Практически в ее центре находится некрупный дисплей.

Display

Яркость дисплея, в общем-то, оптимальная, а вот светодиоды, подсвечивающие текущий режим чересчур яркие. Фронтальные входы расположены в левой нижней части передней панели, крышечки, прикрывающей их, нет, но выглядит все довольно аккуратно.

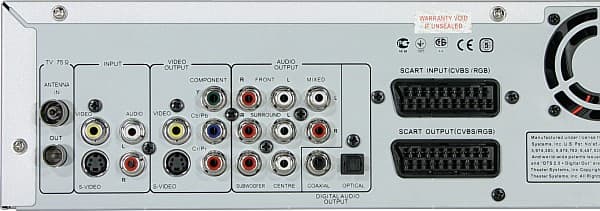

Connectors

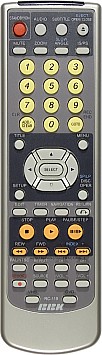

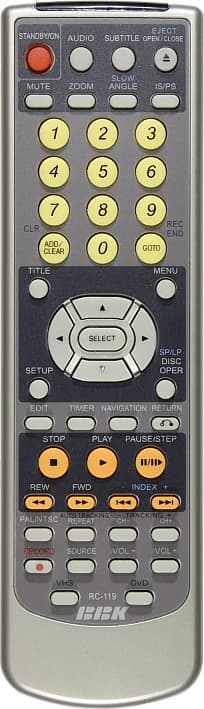

Пульт ДУ особой эргономичностью не отличается.

Remote control

С одной стороны из рук не выскальзывает, с другой — добираться до некоторых кнопок неудобно. Большие и яркие (может слишком яркие) кнопки с контрастными обозначениями соседствуют с мелкими, подписи к которым выполнены светло-серым цветом и с трудом читаются на темно-сером фоне. Катастрофически не хватает удобных кнопок-качалок. В общем, есть над чем поработать.

Внутри

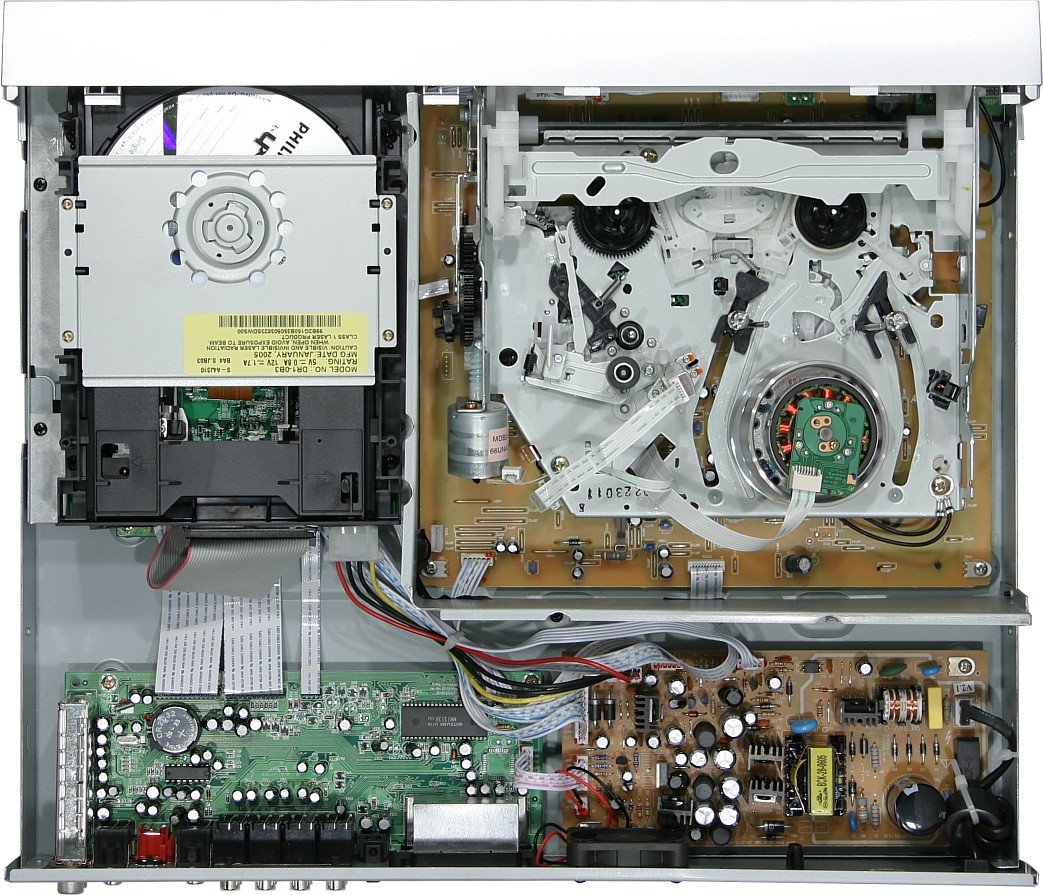

Player, inside view

Все три DVD-рекордера от BBK (DW9916S, 9915S), которые мы тестировали, имеют практически одинаковую электронную начинку. На главной плате данного рекордера так и написано: DW9916, только ревизия другая, ну и приводу пришлось подвинуться, чтобы освободить пространство для VHS-части.

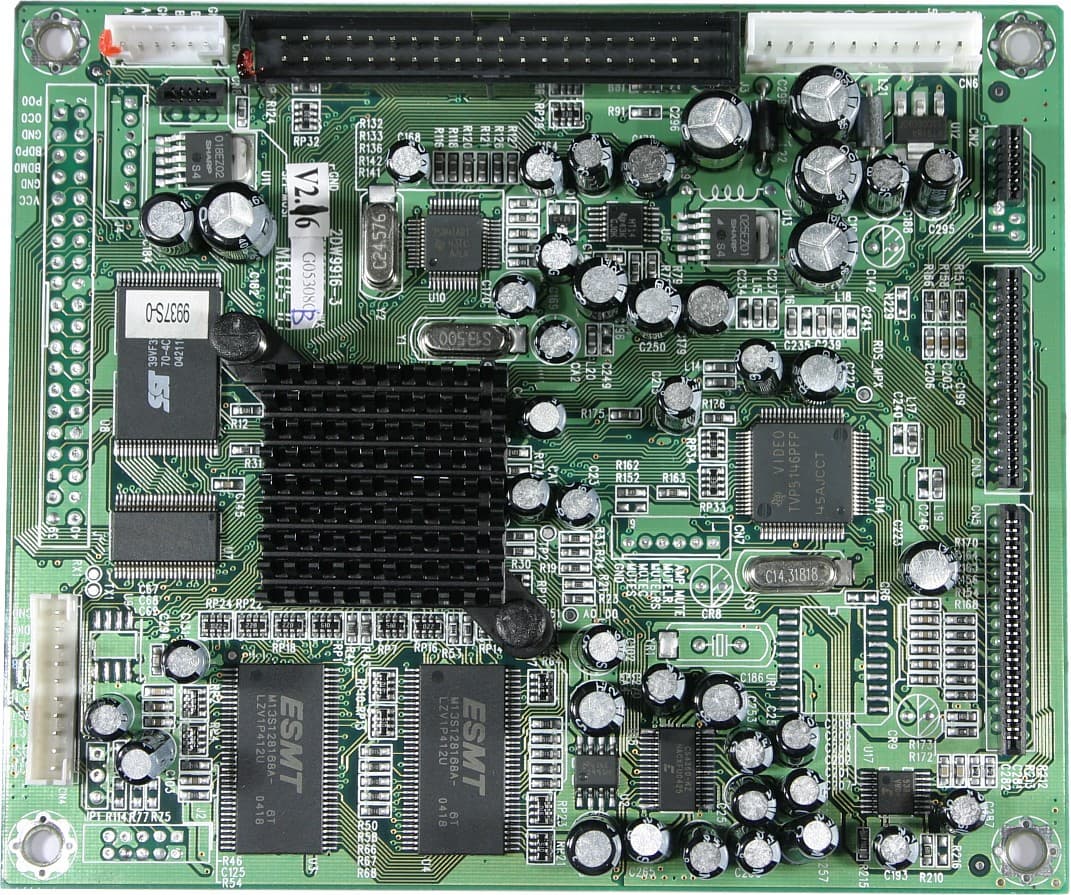

Main board

На главной плате под радиатором с прослойкой термопасты находится высокоинтегрированный чип DMN-8602 от LSI Logic, отвечающий за MPEG-кодирование-декодирование, DV-ввод и т. д.

DMN-8602   CS4360   CS5333

АудиоЦАП внешний, используются чип CS4360 (24 бит, 192 кГц, -90 дБ THD+N) от Cirrus Logic. ВидеоЦАП интегрирован в DMN-8602. Аналоговый аудиосигнал переводится в цифровой вид двухканальным аудиоАЦП CS5333 (24-бит, 96 кГц, -88 дБ THD+N). Низкочастотный видеосигнал отделяется от несущей с помощью небольшой РЧ-сборки (JS-6B2F, Xuguang Tech Co Ltd),

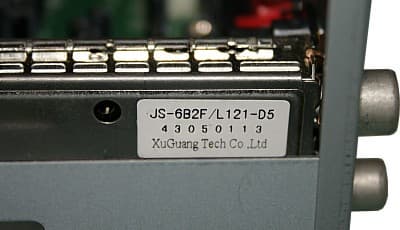

TV-Tuner

а дальнейшее его (и аналоговых видеосигналов с других входов) декодирование и преобразование в цифровой вид осуществляется чипом TVP5146PFP (мультиформатный PAL/NTSC/SECAM, 10-битный декодер).

TVP5146PFP

Монтаж очень аккуратный, все разъемы зафиксированы капельками клея.

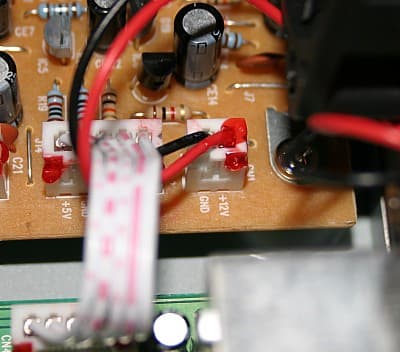

12 V

DVD-привод — обычный, компьютерный, марки BenQ, со слегка измененной «мордой» и лишенный металлического кожуха.

BenQ DR1

Теплый воздух из рекордера выдувает вентилятор, расположенный на задней панели.

Локализация

Русский есть язык везде: в подробном и грамотном руководстве пользователя (можно скачать с сайта компании), в экранном меню (шрифт крупный, надписи читаются хорошо), в названиях файлов и папок, в субтитрах к MPEG-4-файлам и даже в тегах MP3-файлов.

Функциональность

DVD-плеер

Результаты тестов на совместимость

Проигрывание MP3+
   мин. битрейт (кбит/с)8*
   макс. битрейт (кбит/с)320
   мин. частота (кГц)16*
   макс. частота (кГц)48
   VBR+
Проигрывание WMA v2/7/8/9+/+/+/+
Просмотр JPG+
Проигрывание MPEG-4 DivX 3.11/DivX 4/DivX 5/XviD+/+/+/+
Проигрывание DVD-Audioнет
Проигрывание SACDнет
Проигрывание VCD/SVCD+/+
Поддержка мультисессионных дисков+
Поддержка Mixed Mode CD+ (только данные)
Поддержка CD Extra+ (только данные)
* Зависит от соотношения битрейт / частота

Формат данныхТип носителя
CD-ROM/ CD-R/ CD-RWDVD-ROM/ DVD-R/ DVD-RW/ DVD+R/ DVD+RW
JPG++
MP3++
MPEG-4++
DVD-VideoN/A*+
* N/A — неприменимо.

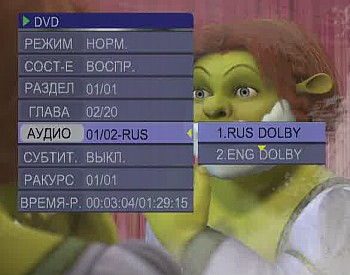

При проигрывании видеодисков (DVD, VCD и SVCD) доступен стандартный набор функций — смена режимов, управление проигрыванием и т. д. — никаких фирменный «фичей» нет.

OSD

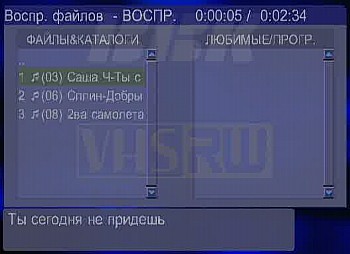

Содержимое дисков с данными рекордер отображает в окне с двумя списками: в левом — папки и файлы в текущем каталоге, в правом — список воспроизведения.

MP3 navigation

Если в проигрываемом MP3-файле прописаны тэги ID3 v.2, то в нижней части окна отображается соответствующий текст, отображаемые поля тэгов меняются по циклу. Перемещаться по диску с файлами можно независимо от проигрывания; в случае проигрывания музыкальных файлов работает быстрая перемотка и переход по тайм-коду; минимальная пауза между mp3-треками составляет примерно 1 сек; можно одновременно смотреть JPG-картинки и слушать музыку (сначала запускается музыка, потом — слайд-шоу). По умолчанию рекордер проигрывает файлы только из текущей папки, автоматически переходить в следующую он не умеет. В некоторых моделях BBK была заветная кнопка, сливающая все содержимое диска в один список проигрывания, в данном случае такой лазейки мы не нашли. Рекордер отличает хороший набор функций, доступных при проигрывании MPEG-4-файлов: есть быстрая перемотка, переход по тайм-коду, переключение звуковой дорожки и, самое главное, наконец-то можно выбирать внешний файл с текстовыми субтитрами.

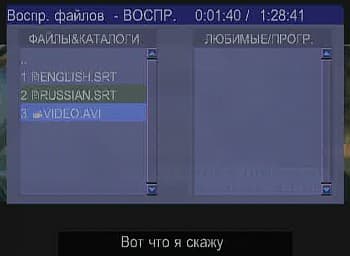

DivX subtitles

Результаты тестирования с помощью диска DivXTestCD

Кодек DivX3Мультиплексированные файлыПоддержка разрешений
fast3k OK avimux+ac3 OK 480×204 OK
fast3k-DivXTon OK avimux+cbr OK 496×208 OK
fast6k OK avimux+vbr OK 512×220 OK
low3k OK nandub+ac3 OK 528×220 OK
low3k-DivXTon OK nandub+cbr OK 544×236 OK
low6k-320 подтормаживает, звук прерывается nandub+vbr OK 560×236 OK
low15k OK vdub+ac3 OK 576×248 OK
Кодек XviDvdub+cbr OK 592×248 OK
1k-bf OK vdub+vbr OK 608×260 OK
1k-gmc нет Одно- и двухдорожечные файлы624×260 OK
1k-qpel нет 1×AC3-448 OK 640×272 OK
2pass3k OK 1×CBR-MP3 OK 656×276 OK
2pass15k OK 1×VBR+1×AC3 OK 672×288 OK
6k-320 звук прерывается 1×VBR-MP3 OK 688×288 OK
6k-gmc-bf-320 нет 2×AC3-448 OK 704×296 OK
Кодек DivX52×CBR-MP3 OK 720×308 OK
1k-bf OK 2×VBR-MP3 OK
1k-gmc OK
1k-qpel нет
2pass3k OK
2pass15k OK
6k-320 звук прерывается
6k-gmc-bf-320 звук прерывается

Как видно из таблицы, некоторые разновидности MPEG-4-файлов рекордер не воспроизводит, впрочем, об этом честно предупреждают в руководстве. К счастью, все покупные DivX-CD, которые мы скармливали рекордеру, он воспроизвел без проблем.

Тестирование видеотракта

Яркостная четкость (ТВЛ)
Композитный540Очень хорошо
S-Video540Очень хорошо
компонентныйболее 540Отлично
Цветовая четкость (ТВЛ)
Композитный120Отлично
S-Video130Отлично
компонентныйболее 270Отлично

Качество картинки очень хорошее, придраться можно только к упрощенному алгоритму деинтерлейсинга в прогрессивном режиме: только неподвижные объекты выводятся с удвоенной вертикальной четкостью.

Тестирование звукового тракта программой RightMark Audio Analyzer 5.4

Тестируемая цепь: CD-DA-диск, 16 бит 44 кГц, стерео, аналоговый выход => линейный вход E-MU 1820
Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.05, -0.41Хорошо
Уровень шума, дБ (А): -94.4Очень хорошо
Динамический диапазон, дБ (А): 94.3Очень хорошо
Гармонические искажения, %: 0.033Хорошо
Интермодуляционные искажения + шум, %: 0.043Хорошо
Взаимопроникновение каналов, дБ: -94.5Отлично
Интермодуляции на 10 кГц, %: 0.384Средне

Общая оценка: Очень хорошо (Подробный отчёт).

При воспроизведении дисков CD-DA цифровой аудиовыход передает данные бит-в-бит, без передискретизации и искажений, поэтому результаты его тестирования программой RMAA мы не приводим. С аналоговым выходом все обстоит не так радужно: при общей оценке «Очень хорошо» уровень интермодуляционные искажения довольно высок.

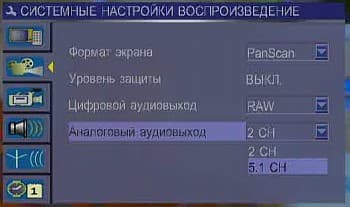

Рекордер не позволяет тонко настроить работу декодера многоканального звука — его можно только включить.

Setup

Приятные мелочи: декодируется DTS-звук, уровень выходного сигнала меняется кнопками пульта, там же на пульте есть кнопка MUTE, выключающая звук вообще.

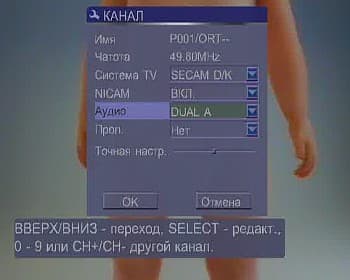

ТВ-тюнер

При автоматическом поиске ТВ-тюнер аппарата довольно быстро (примерно за 1,5 мин) находит в эфире все станции (при небольшом количестве станций в нем). Тюнер декодирует стереозвук в формате NICAM.

Setup

Качество изображения и чувствительность тюнера хорошие. Однако, ТВ-картинка рекордера чуть менее четкая и значительно темнее, чем у стационарного телевизора JVC.

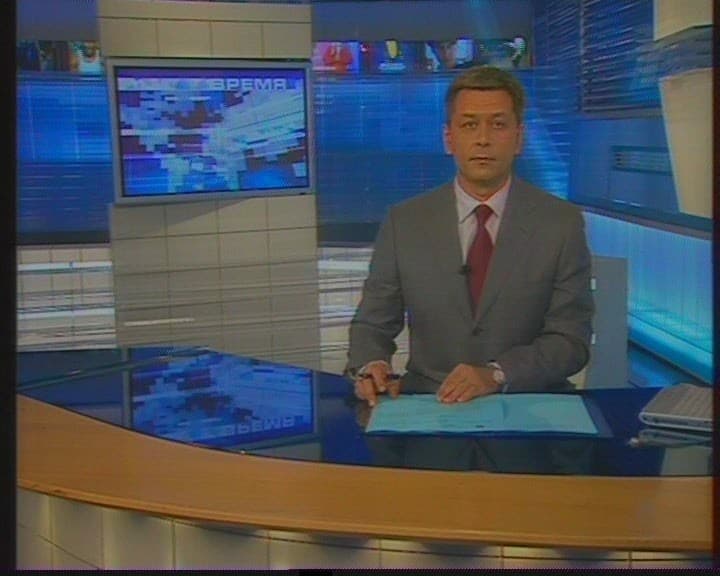

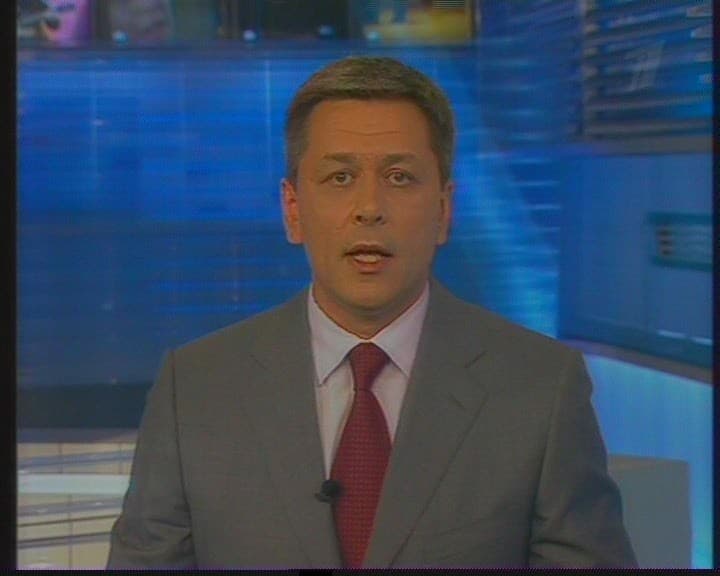

BBK DW9937S
TV, BBK DW9937S TV, BBK DW9937S

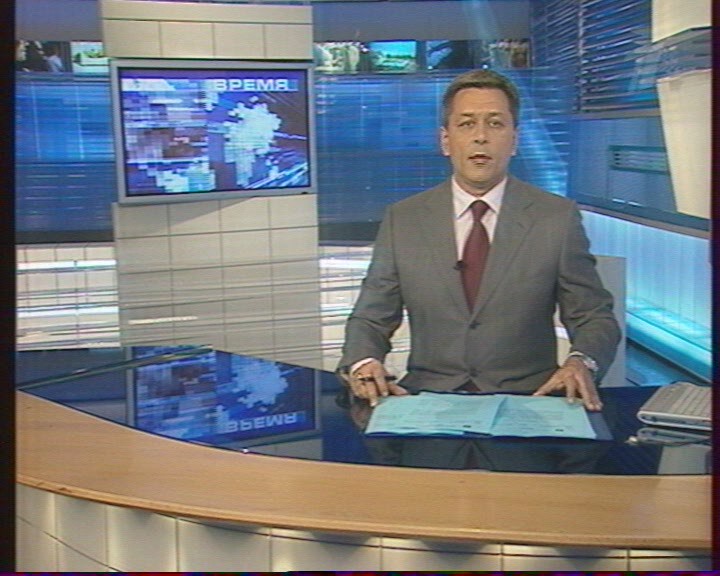

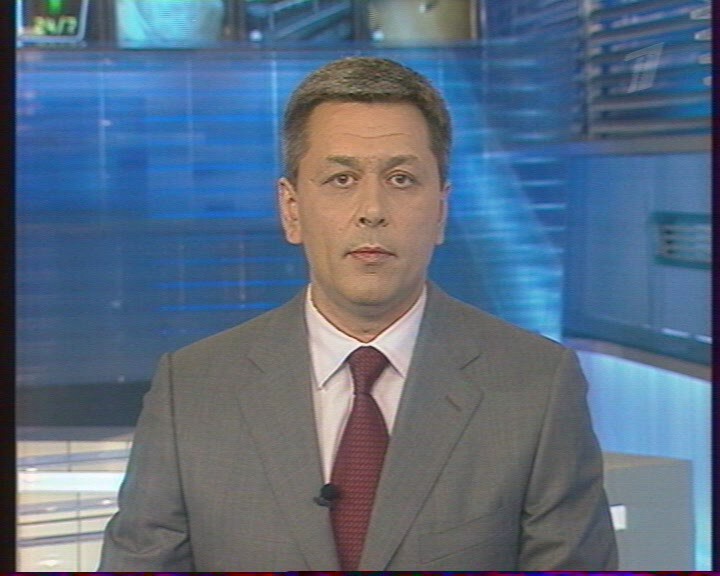

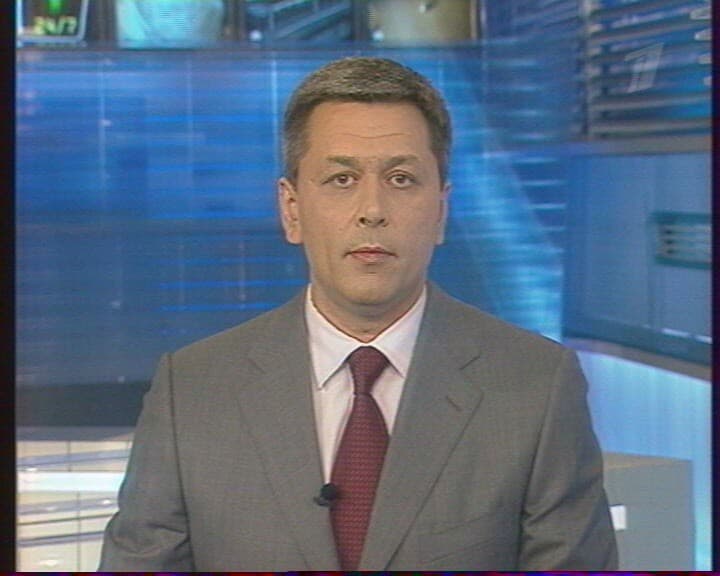

Телевизор JVC
TV, JVC TV, JVC

Кадры телевизионных фрагментов. Картинки ссылаются на полные кадры.

При длительных перерывах в энергоснабжении рекордер сохраняет установки и список каналов, а таймер не сбрасывается.

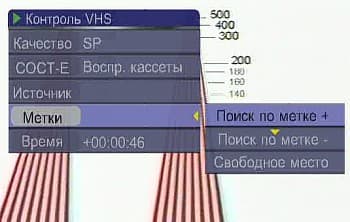

VHS-магнитофон

4 видео- и 2 аудиоголовки определяют хорошее качество звука и изображения при проигрывании и записи VHS-кассет. Есть двухскоростная быстрая перемотка (вторая скорость без изображения), переход к нулевому тайм-коду, поиск фрагмента с использованием индексных меток и быстрый переход к пустому месту на кассете.

VHS record

Записывать на видеокассету можно в режиме пишу-то-что-вижу, нажимая в нужный момент на кнопку на кнопку REC, или по расписанию. Режим LP позволит записать примерно в 2 раза больше, чем SP, за счет некоторого снижения качества. При записи с DVD на VHS навигация по диску DVD не работает, т. е., например, для выбора нужных фрагментов придется каждый раз останавливать запись или заранее составить список воспроизведения. Включив транскодер из NTSC в PAL, можно без проблем записать на кассету видеоизображение с DVD системы NTSC. Впрочем, рекордер сам предупреждает о необходимости включения транскодера — мог бы проявить большую самостоятельность и выполнять необходимое преобразование автоматически.

DVD-рекордер

В этом качестве BBK DW9937S принципиально не отличается от уже побывавших у нас на тестировании DVD-рекодеров этой марки. Вкратце напомним: запись осуществляется на диски DVD+R и DVD+RW в четырех режимах качества, запись начинается при нажатии на кнопку REC или по расписанию. Содержимое полученных дисков можно ограниченно редактировать: изменить название разделов, выбрать другую картинку-миниатюру из кадров раздела для отображения в меню полученного диска, поделить раздел на главы (есть режим автоматической разметки с заданным интервалом), спрятать главу, поделить раздел на два раздела (только для DVD+RW), поменять название диска.

VR Edit VR Edit

Качество Примерное время записи на диск 4,7 Гбайт, мин Средний битрейт видеопотока записанных фрагментов, кбит/с Битрейт аудиопотока, кбит/с Разрешение
HQ 60 9001 384 720×576
SP 120 4380 256 720×576
EP 240 2131 256 352×576
SPL 360 1380 192 352×576

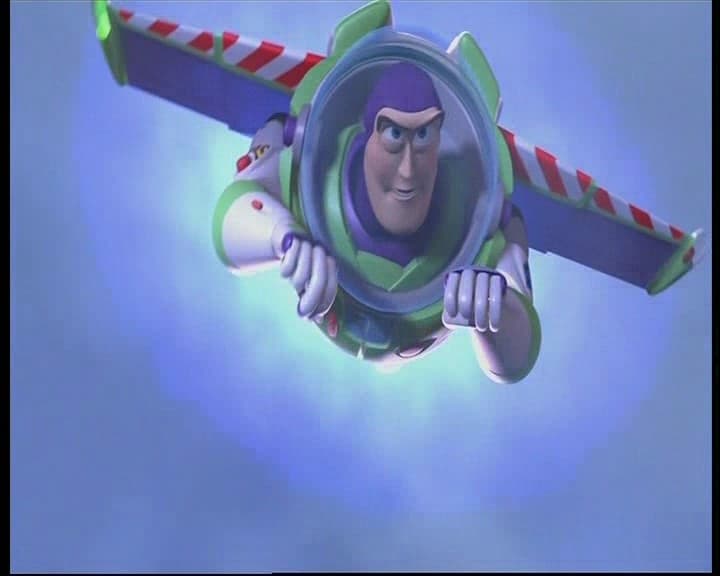

Качество записи можно оценить по приведенным ниже фрагментам, для сравнения также приведены фрагменты из записей, полученных на рекордере Panasonic DMR-E65EE.

Panasonic DMR-E65EE XP 8 Мбит/c и SP 4 Мбит/c
Panasonic DMR-E65EE XP 8 Мбит/c Panasonic DMR-E65EE SP 4 Мбит/c

BBK DW9937S HQ 8 Мбит/c и SP 4 Мбит/c
BBK DW9937S HQ 8 Мбит/c BBK DW9937S SP 4 Мбит/c
Запись велась по S-Video-интерфейсу, источником видеосигнала служил DVD-плеер. Миниатюры ссылаются на полные кадры.

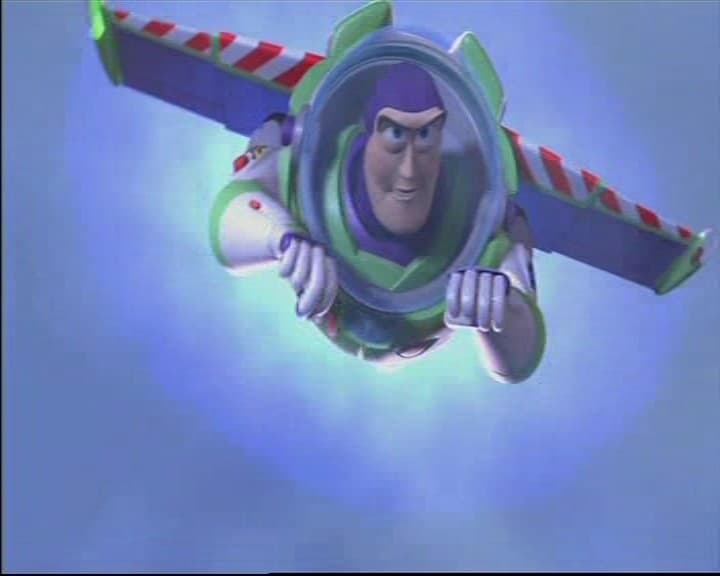

BBK DW9937S EP 2 Мбит/c и SPL 1,2 Мбит/c
BBK DW9937S EP 2 Мбит/c BBK DW9937S SPL 1,2 Мбит/c

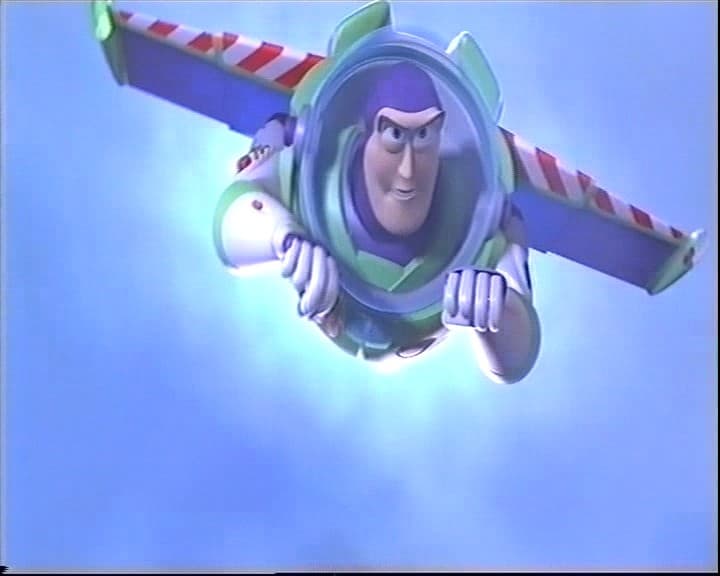

Запись в режиме HQ c VHS-кассеты, сделанная на BBK DW9937S
VHS BBK DW9937S

Верхние записи сделаны по S-Video-интерфейсу рекордером BBK DW9937S, источником видеосигнала служил DVD-плеер. Запись оригинала на VHS произведена в режиме копирование DVD на VHS рекордером BBK DW9937S. Миниатюры ссылаются на полные кадры.

Рекордер BBK DW9937S при прочих равных условиях кодирует хуже, чем Panasonic DMR-E65EE. Впрочем, разница в качестве становится заметной только при внимательном просмотре на устройствах отображения с большим экраном, например, на проекторе. В режиме EP качество картинки сопоставимо с VHS-записью, у последней очень низкая цветовая четкость, зато артефактов MPEG-компрессии нет. В режиме SPL качество совсем плохое, данный режим можно использовать только в исключительных случаях, например, для записи «говорящих голов», когда важнее звук, а не изображение.

Выводы

DVD/VHS-рекордер BBK DW9937S является логичным продолжением линейки рекордеров от BBK. Помимо специфичного дизайна, который нравится далеко не всем, и относительно низкой цены, одобряемой практически всеми, можно отметить следующие достоинства и недостатки:

Достоинства:

  • Полная русификация (русифицированное экранное меню, кириллица в MP3-тэгах, названиях файлов и папок и в DivX-субтитрах, плюс грамотное руководство на русском языке)
  • Хорошее качество изображения при проигрывании DVD
  • Можно выбирать внешний файл с текстовыми субтитрами при просмотре MPEG-4

Недостатки:

  • Не самое высокое качество записи
  • Нет режима проигрывания всех файлов mp3 (wma), содержащихся на диске
