DVD-плеер BBK-969S


В пресс-релизе Модернизация DVD-плеера bbk969S сообщается, что компания ВВК модифицировала один из своих топовых DVD-плееров, BBK-969S, приблизившись по качеству воспроизведения звука к технике класса Hi-Fi. При выборе элементной базы для аудиотракта конструкторы BBK Electronics отдали предпочтение аудиоЦАП CS4362 от Cirrus Logic и операционным усилителям OPA2134, производимым компанией Burr-Brown.

Помимо этого, BBK-969S интересен тонким зеркальным корпусом, декодерами DD/DTS/DPLII, прогрессивной разверткой, поддержкой проигрывания DVD-Audio дисков, мультиформатностью и невысокой ценой, так что мы не могли пройти мимо и с любопытством взяли данный аппарат на тестирование.

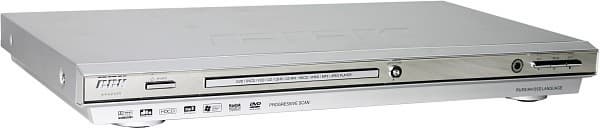

Player, general view

Паспортные технические характеристики

Видеовыходы
Композитный+
S-Video+
SCART+
     -композитный+
     -S-Video+
     -RGBS+
Компонентный+
Транскодер NTSC-PAL+ (полный, двунаправленный, вкл. в меню)
Прогрессивная развертка+
Видео ЦАП54 МГц/12 бит
Аудиовыходы
Аналоговый стереовыход+
Многоканальный аналоговый+ (5.1)
Коаксиальный цифровой+
Оптический цифровой+
Встроенный декодер DD/DTS+/+
Аудио ЦАП192 кГц/24 бит
Размеры, Ш×В×Г (мм)420×45×247
Вес (кг)2,4
Цена (на момент написания статьи)$150
Ссылка на сайт производителяwww.bbk.ru

Снаружи

Узкая зеркальная полупрозрачная пластмассовая вставка во всю переднюю панель неплохо вписывается в общий металлическо-блестящий стиль плеера.

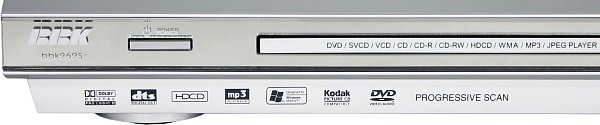

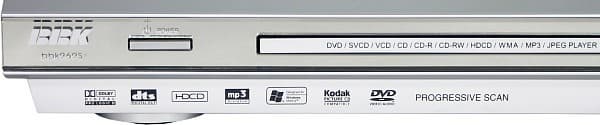

Front, left

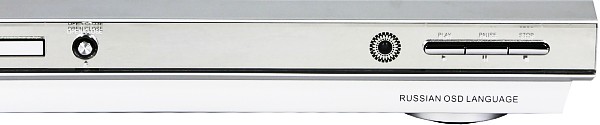

Front, right

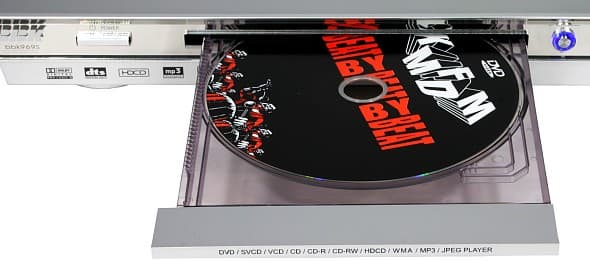

Решение, конечно, неоригинальное, но имеет право на жизнь. Особенно, если не обращать внимания на низкую устойчивость к царапинам, хорошо заметные отпечатки пальцев и едва различимые белые подписи к кнопкам. Лоток для диска ультра узкий и полупрозрачный.

DVD tray

Круглая кнопочка выдвижения лотка подсвечивается ярким синим светодиодом (эта подсветка отключается в меню). Такого цвета и дисплей.

Display

Он довольно яркий и четкий, но внутренние переотражения от зеркальной вставки немного затрудняют восприятие информации.

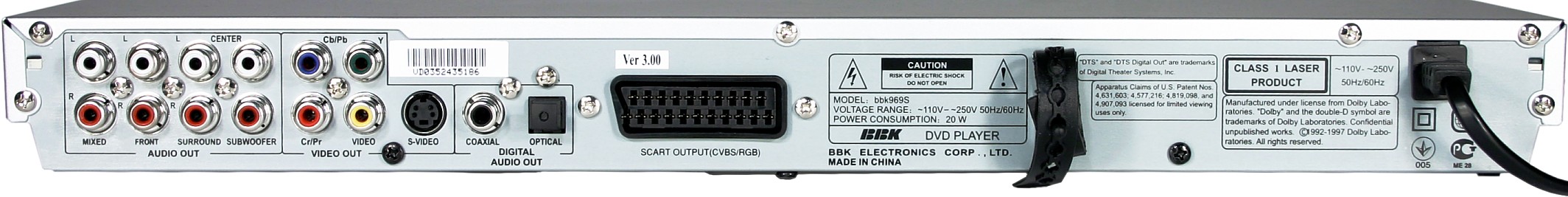

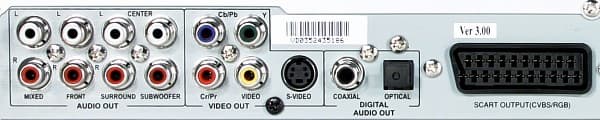

Back connectors

Традиционно для BBK плеер укомплектован полным набором видеовыходов (композитный, S-Video, SCART и компонентный), многоканальный аналоговый звук выводится через 6 RCA-выходов, еще 2 RCA отведены под аналоговый стерео и один RCA плюс оптический под цифровой звук.

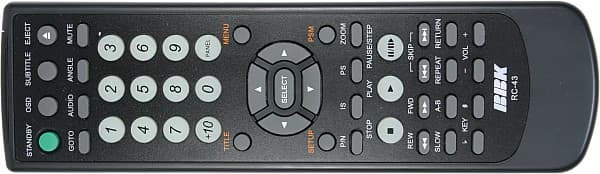

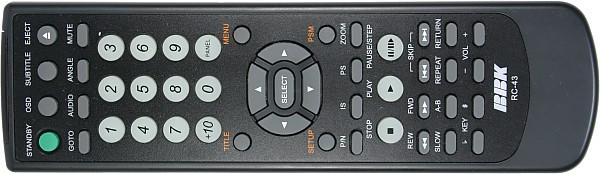

Remote control

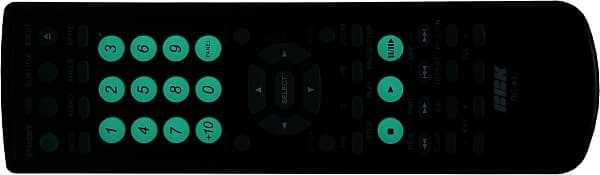

Remote control, persistence

Неожиданно черный пульт (все время приходилось убеждать себя, что он от этого серебристо-блестящего аппарата) в меру удобен: в руке лежит, самые нужные кнопки на ощупь находятся, часть кнопок имеют зеленоватое послесвечение.

Внутри

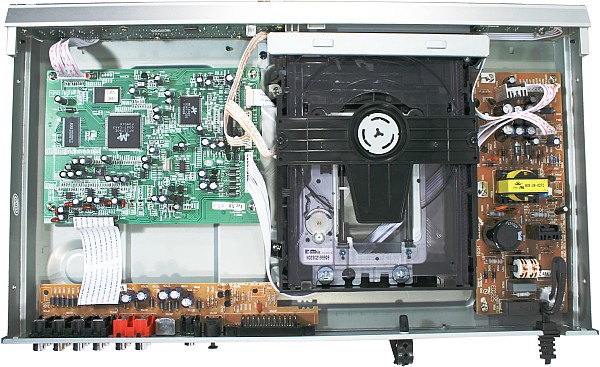

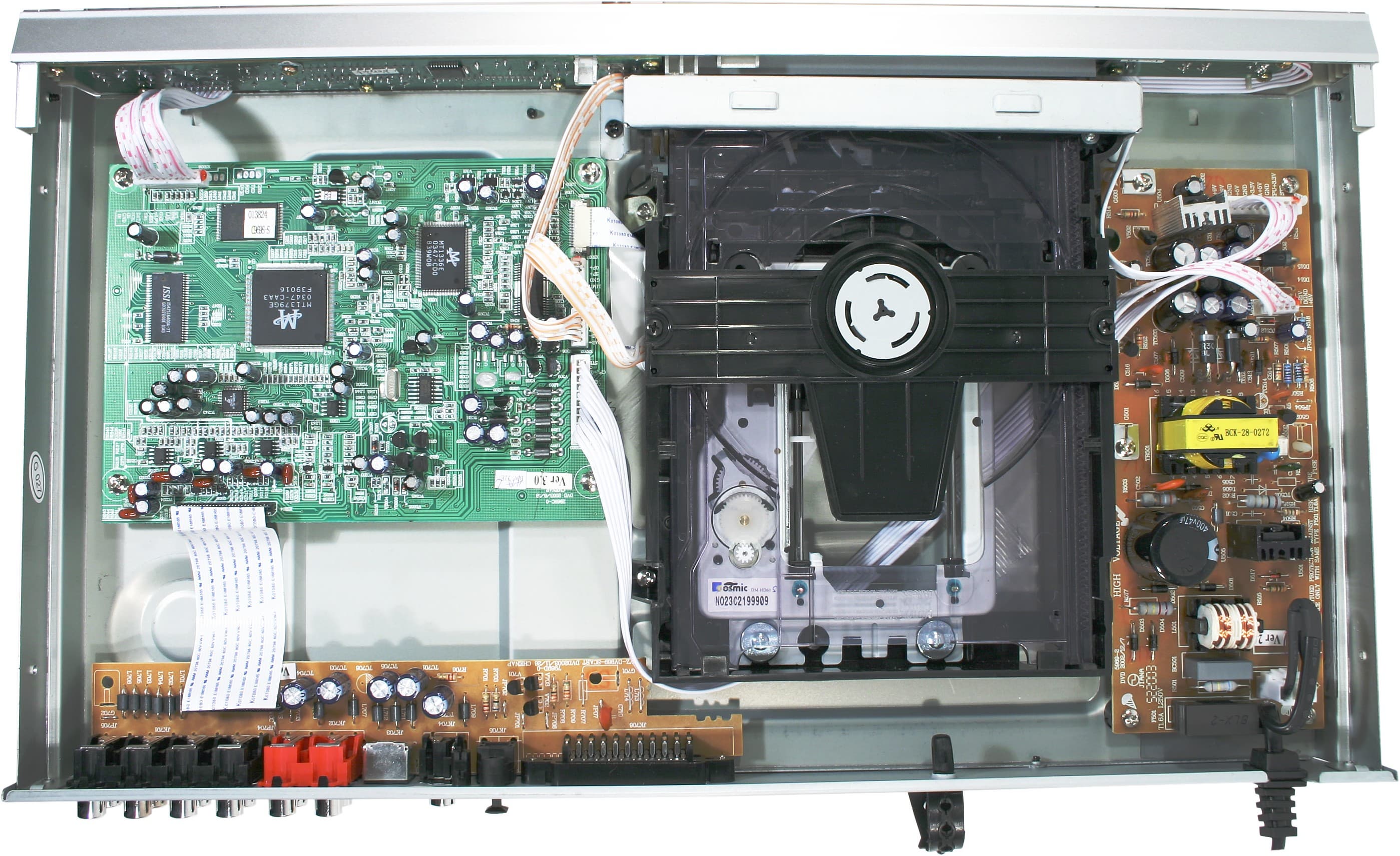

Player, inside view

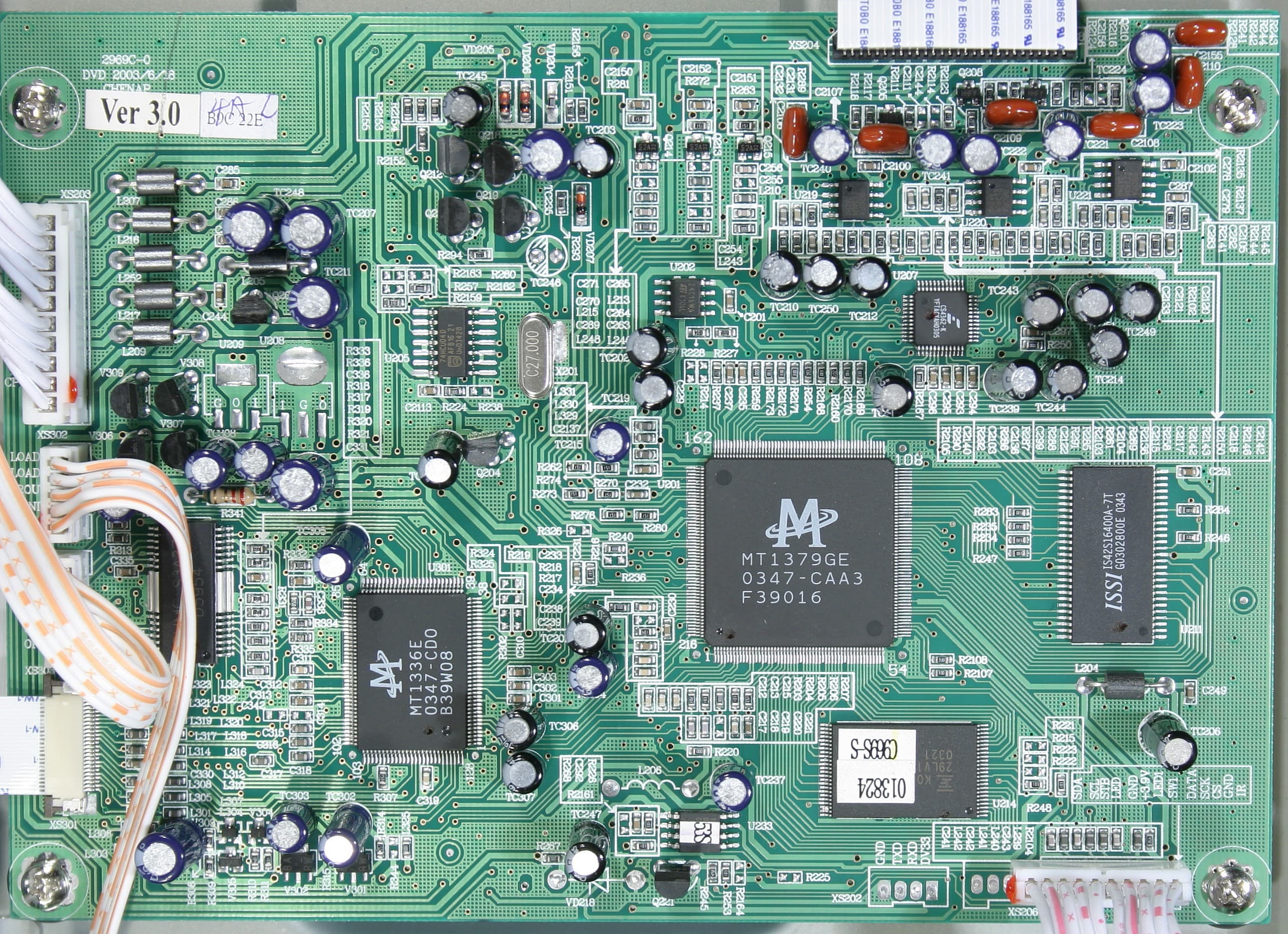

Вскрытие не привело к неожиданностям: традиционная компоновка и микросхема MediaTek MT1379GE с интегрированными видеоЦАПами.

Player, inside view

Как уже говорилось выше, в данной модели был применён шестиканальный 24 бит 192 кГц аудиоЦАП CS4362 от Cirrus Logic c динамическим диапазоном 114 дБ, а также операционники OPA2134 аудифильского качества.

Локализация

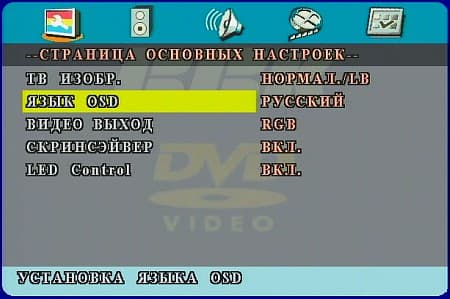

Меню установок грамотно и понятно русифицировано.

Setup, main

Правда, не совсем удачен выбор шрифта с засечками: на небольшом экране чтение пунктов меню несколько затруднено. К плееру прилагается достаточно подробное и понятное двуязычное (английский и русский языки) руководство пользователя. На сайте BBK выложена pdf-версия руководства, но, по какой-то причине (охрана копирайта?) весь текст переведен в кривые из-за чего файл весит несколько мегабайт, а текстовый поиск по файлу не работает.

Функциональность

Результаты тестов на совместимость:

Проигрывание MP3+
   мин. битрейт (кбит/с)8*
   макс. битрейт (кбит/с)320
   мин. частота (кГц)16*
   макс. частота (кГц)48
   VBR+
Проигрывание WMA v2/7/8/9+/+/+/+
Просмотр JPG+
Совместимость с DVD-R/-RW/+R/+RW*+/+/+/+
Проигрывание DVD-Audio+
Проигрывание VCD/SVCD+/+
Поддержка мультисессионных дисков+
Поддержка Mixed Mode CD+ (только трек с данными)
Поддержка CD Extra+ (только аудиотрек)
* зависит от кодека

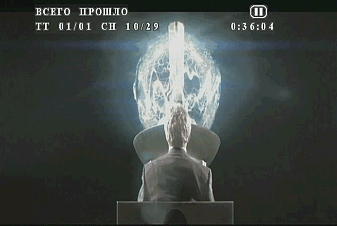

Оставив в стороне описание базовых функций по проигрыванию дисков DVD-видео, реализованных в плеере, отметим наличие функции замедленного (1/2, 1/4, 1/8 и 1/16) воспроизведения вперед и назад и увеличения изображения (есть zoom 1,2; 1,3; 1,5; 2x и т. д.). Скудный набор сведение выводится на экран при нажатии на кнопку OSD:

DVD, OSD

Кнопка GOTO отвечает за вывод на экран простенькой менюшки, помогающей быстро перемещаться по диску:

DVD, GOTO

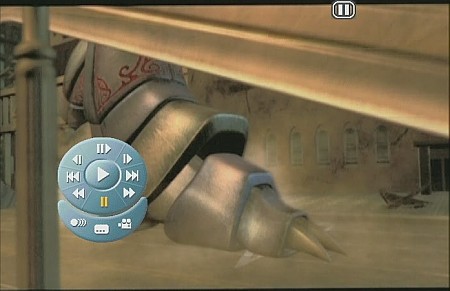

С помощью виртуальной панели (вызывается на экран кнопкой PANEL) осуществляется альтернативный способ управления проигрыванием.

DVD, navigation panel

Курсорными кнопками пульта выбирается нужная кнопка на этой панели, а нажатие на SELECT активируют соответствующую функцию. Таким образом, легко управлять плеером в темноте на ощупь — не нужно запоминать расположение десятка далеко отстоящих друг от друга кнопок на пульте ДУ и дотягиваться до них.

Кнопкой P/N пульта или через меню включается полный двунаправленный транскодер PAL-NTSC, к счастью, есть режим AUTO, в котором это преобразование отключено, и формат сигнала соответствует источнику. Под включение и выключение прогрессивного режима отведены отдельные кнопки на пульте ДУ — PS и IS, соответственно. В прогрессивном режиме видеосигнал присутствует только на компонентном выходе. В чересстрочном режиме в меню выбирается, какой из выходов — SCART-RGB или компонентный — является активным.

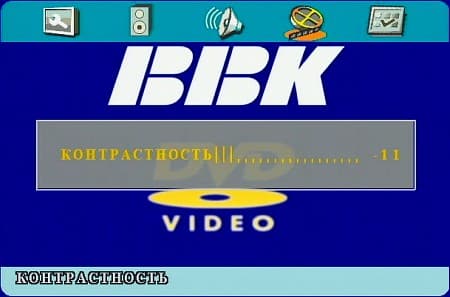

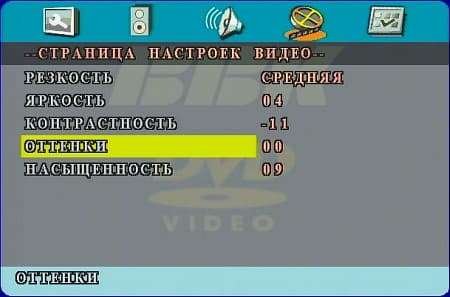

В меню установок на «странице настроек видео» имеется несколько параметров, с помощью которых можно подстроить картинку согласно личным предпочтениям, или чтобы лучше согласовать видеосигнал с устройством отображения.

DVD, navigation panel

DVD, navigation panel

Целых две страницы в меню установок посвящены настройкам звука. Большая их часть непосредственно связана с многоканальным режимом (плеер имеет встроенный декодер как DD, так и DTS-дорожек): баланс между каналами, задержки в каналах, настройки Dolby Digital и Dolby Pro Logic.

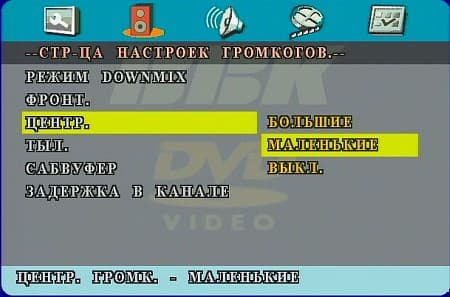

Setup, speakers

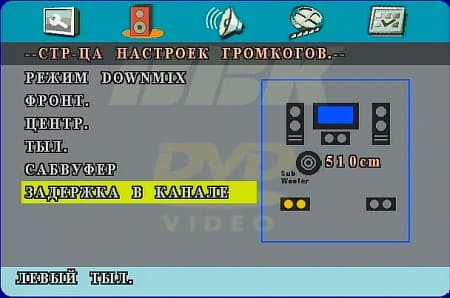

Setup, delay

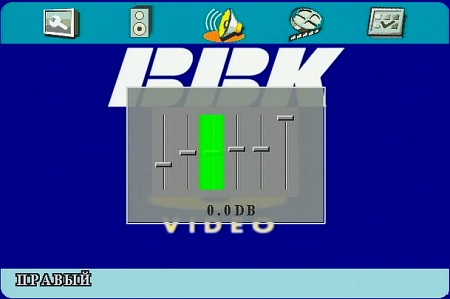

Setup, level

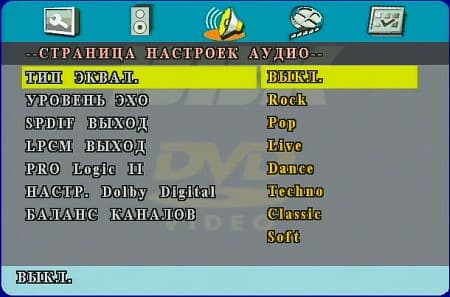

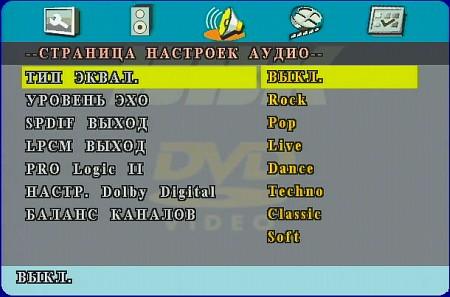

Кроме того, в меню можно выбрать один из 7 предустановленных типов эквалайзера и один из 7 эффектов реверберации.

Setup, audio

В режиме воспроизведения нажатие на кнопку PSM выводит на экран графический 13-полосный спектроанализатор. Жаль только, что к каким частотам относятся полосы не указано. Громкость звука регулируется кнопками VOL+/- на ДУ, при этом меняется также амплитуда аудосигнала в цифровом виде. Кнопка MUTE полностью выключает звук. Забавная функция повышения и понижения тональности (кнопки KEY со значками диеза и бемоля, соответственно) без изменения скорости воспроизведения, возможно, поможет тем, кто любит подпевать, подстроить музыку под свой голос.

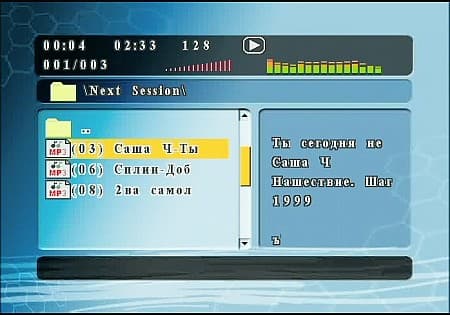

Перейдем к менее качественным, но и гораздо более экономным звуковым форматам. Плеером поддерживается два типа сжатия аудиоданных: mp3 и wma. В режиме проигрывания этих файлов экран поделен на три части: в верхней показывается прошедшее время, оставшееся, битрейт, режим (пауза, воспроизведение, перемотка), номер файла в текущей директории, уровень громкости, спектроанализатор и название текущей директории. Слева на экран выводится список файлов и директорий в текущей директории, а справа — информация из тегов ID3 (название, исполнитель, альбом, год).

MP3 navigation

Русские буквы отображаются как в названиях файлов, так и в тегах. Отображается около 16-ти символов из тегов — столько, сколько влезает в окошко. В названиях файлов — только первые 14 символов, да и то, в том случае, когда на CD есть описание файловой системы в формате Joliet, иначе — короткие (8 символов) версии имен. Навигация по файлам отделена от проигрывания, есть быстрая перемотка по файлам mp3, минимальная пауза между mp3-треками очень небольшая, но все же заметная. Запустить на проигрывание можно только файлы из текущей директории — нельзя ни запрограммировать последовательность треков, ни проиграть содержимое всего диска.

Запуск слайд-шоу из jpg-файлов возможен одновременно с воспроизведением треков mp3 (wma). Предлагается 16 эффектов перехода текущей картинки в следующую (эффекты переключаются кнопкой SUBTITLE). Картинки можно увеличивать и вращать (вращаются очень быстро). Есть режим предпросмотра, в котором на экран выводится 12 миниатюр.

Подводя итог описанию всего этого многообразия, можно прийти к выводу, что разработчики этого плеера выжали из имеющейся элементной базы максимум заложенных в нее возможностей. Но это, так сказать, количественная сторона, а как обстоят дела с качеством?

Тестирование видеотракта, воспроизведение

Яркостная четкость (ТВЛ)
Композитный540Очень хорошо
S-Video540Очень хорошо
SCART-RGB540Очень хорошо
Компонентный540Очень хорошо
576p520Хорошо
480p520Хорошо
Цветовая четкость (ТВЛ)
Композитный110Очень хорошо
S-Video110Хорошо
SCART-RGB110Плохо
Компонентный130Плохо
576p270Отлично
480p270Отлично

В чересстрочных режимах яркостная четкость очень неплохая, но цветовая даже при компонентном подключении не превысила 130 ТВЛ. Вспомнив аналогичную ситуацию с плеером Philips DVD728, можно прийти к выводу, что все дело в чипе MediaTek MT1379. В прогрессивном режиме ситуация прямо противоположная: цветовая достигла 270 ТВЛ, но яркостная снизилась до 520 ТВЛ.

Преобразование чересстрочной развертки в прогрессивную реализовано очень хорошо: вертикальная четкость как неподвижных объектов, так и подвижных в случае изначально прогрессивных изображений (полученных, например, оцифровкой кинопленки) заметно повышается, а артефакты в виде «расчески» встречаются очень редко. Цветовые градиенты воспроизводятся без артефактов, в светлых частях шкала серого имеет достаточное количество градаций яркости, но в темных, начиная с 95%, серый уже не отличим от черного.

Тестирование звукового тракта

RightMark Audio Analyzer 5.4

Тестируемая цепь: CD-DA-диск, 16 бит 44 кГц, стерео, аналоговый выход => линейный вход измерительного интерфейса Lynx Two
Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.15Очень хорошо
Уровень шума, дБ (А): -96.1Отлично
Динамический диапазон, дБ (А): 95.6Отлично
Нелин. искажения, %: 0.0073Очень хорошо
Интермод. искажения, %: 0.172Средне
Взаимопроникновение каналов, дБ: -94.3Отлично

Общая оценка: Очень хорошо (Подробный отчёт).

Тестируемая цепь: CD-DA-диск, 16 бит 44 кГц, стерео, цифровой коаксиальный выход => цифровой вход измерительного интерфейса Lynx Two
Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.00, -0.00Отлично
Уровень шума, дБ (А): -97.8Отлично
Динамический диапазон, дБ (А): 97.8Отлично
Нелин. искажения, %: 0.0003Отлично
Интермод. искажения, %: 0.0058Отлично
Взаимопроникновение каналов, дБ: -98.7Отлично

Общая оценка: Отлично (Подробный отчёт).

Тестируемая цепь: DVD-Audio-диск, 24 бит 96 кГц, стерео, аналоговый выход => линейный вход измерительного интерфейса Lynx Two
Режим работы: 24 бит 96 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.33Очень хорошо
Уровень шума, дБ (А): -110.0Отлично
Динамический диапазон, дБ (А): 104.9Отлично
Нелин. искажения, %: 0.011Хорошо
Интермод. искажения, %: 0.172Средне
Взаимопроникновение каналов, дБ: -96.9Отлично

Общая оценка: Очень хорошо (Подробный отчёт).

Тестируемая цепь: DVD-Audio-диск, 24 бит 96 кГц, стерео, цифровой коаксиальный выход => цифровой вход измерительного интерфейса Lynx Two
Режим работы: 24 бит 96 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.00, -0.00Отлично
Уровень шума, дБ (А): -400.0Отлично
Динамический диапазон, дБ (А): 132.9Отлично
Нелин. искажения, %: 0.0000Отлично
Интермод. искажения, %: 0.0002Отлично
Взаимопроникновение каналов, дБ: -364.0Отлично

Общая оценка: Отлично (Подробный отчёт).

В тестах аналогового выхода впечатляющие значения уровня шума и динамического диапазона -110 дБ и 105 дБ. Довольно большие интермодуляционные искажения получились в соответствии с CCIF (19:20 кГц), так что их спектр лежит в ВЧ-области. Взвешенные значения не выглядят так плохо.

С цифровым коаксиальным выходом все в порядке: при воспроизведении как CD-DA (44 кГц, 16 бит), так и DVD-Audio (96 кГц, 24 бит) данные передаются без передискретизации и потерь, бит-в-бит.

Выводы

DVD-плеер BBK-969S выглядит оправдывающим свою цену и вполне подойдёт для домашнего кинотеатра начального уровня, для подключения по композитному или S-Video выходу, где он демонстрирует высокие показатели. Поддержка DVD-Audio, наличие встроенных декодеров и качество аудиотракта являются достаточно приятным бонусом.

Достоинства:

  • Хорошая локализация (русифицированное экранное меню и грамотное руководство на русском языке);
  • Все типы видеовыходов (композитный, S-Video, SCART-RGB и компонентный);
  • Встроенный декодер DD/DTS;
  • Поддержка проигрывание DVD-Audio дисков;
  • Поддержка кириллицы в названиях файлов и тегах ID3;
  • Неплохой алгоритм преобразования чересстрочной развертки в прогрессивную.

Недостатки:

  • Невысокая цветностная чёткость RGB и компонентного видеовыходов;
  • Нет режима проигрывания всех файлов mp3 (wma), содержащихся на диске.
Благодарим компанию BBK
за предоставленный на тестирование DVD-плеер BBK-969S
