Спортивная камера Panasonic HX-A100


Каких только формфакторов не имеют современные видеокамеры! Наибольшим разнообразием дизайна отличается класс так называемых экшн-камер, предназначенных для, как видно из их названия, активной съемки. Это и стандартные «кирпичики», крепящиеся на шлем или руль, и камеры с «пистолетным» хватом. В большинстве своем такие камеры способны работать в тяжелых условиях: тряска, пыль, грязь, — а также под водой. Рассматриваемый сегодня представитель семейства спортивных камер отличается от подавляющего числа собратьев одним главным свойством: аппарат имеет внешний оптический блок, который связан с основным устройством длинным кабелем.

Спортивная камера Panasonic HX-A100

Конструкция, технические характеристики

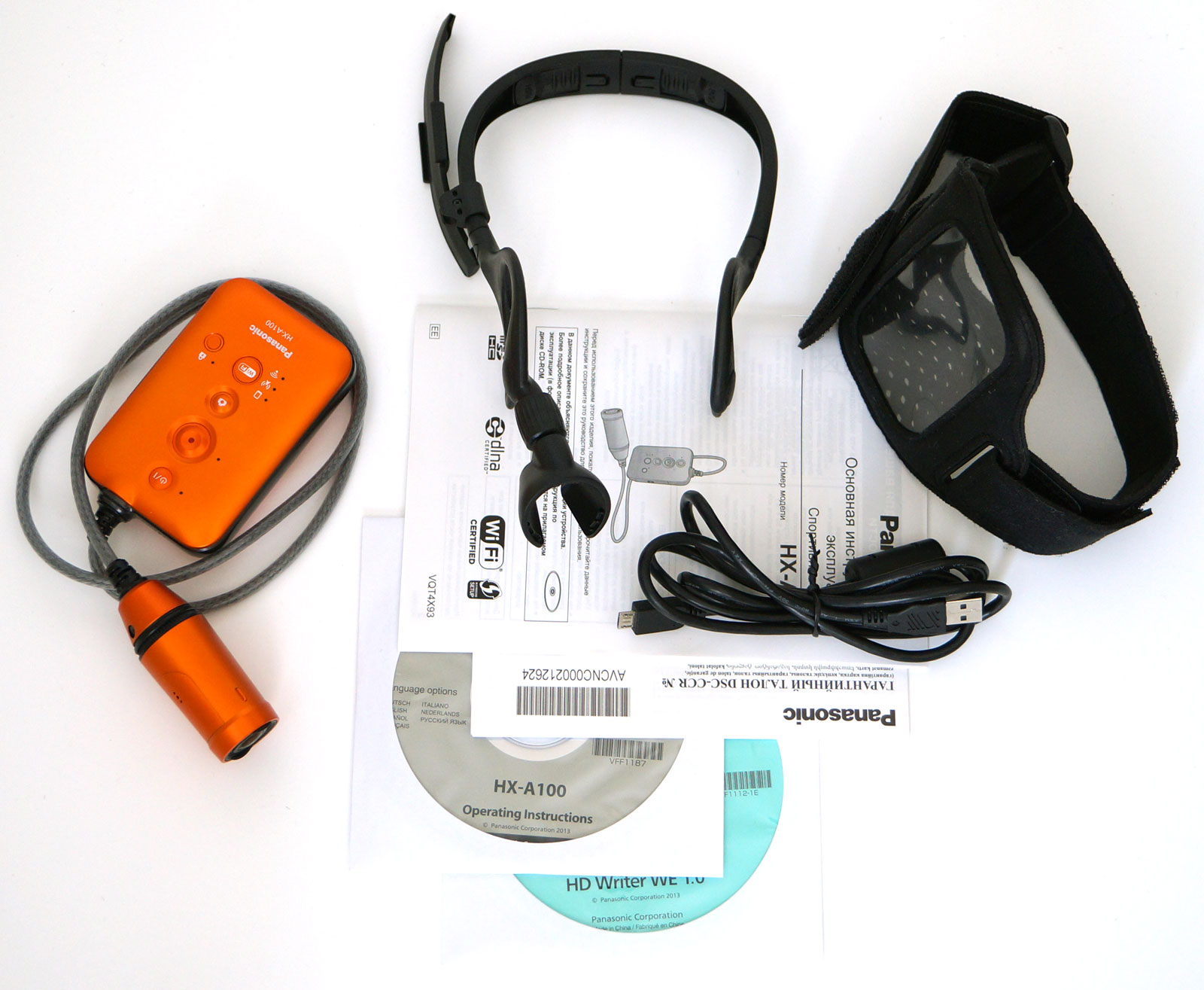

Вместе с видеокамерой в комплекте имеется:

  • головное пластмассовое крепление (дужка) с фиксатором для объектива;
  • дополнительная деталь для увеличения диаметра головного крепления;
  • эластичное крепление на руку с прозрачным карманом для камеры;
  • кабель USB — Micro-USB;
  • краткое руководство, листовки;
  • компакт-диски с ПО и полными версиями руководств в формате PDF.
Спортивная камера Panasonic HX-A100

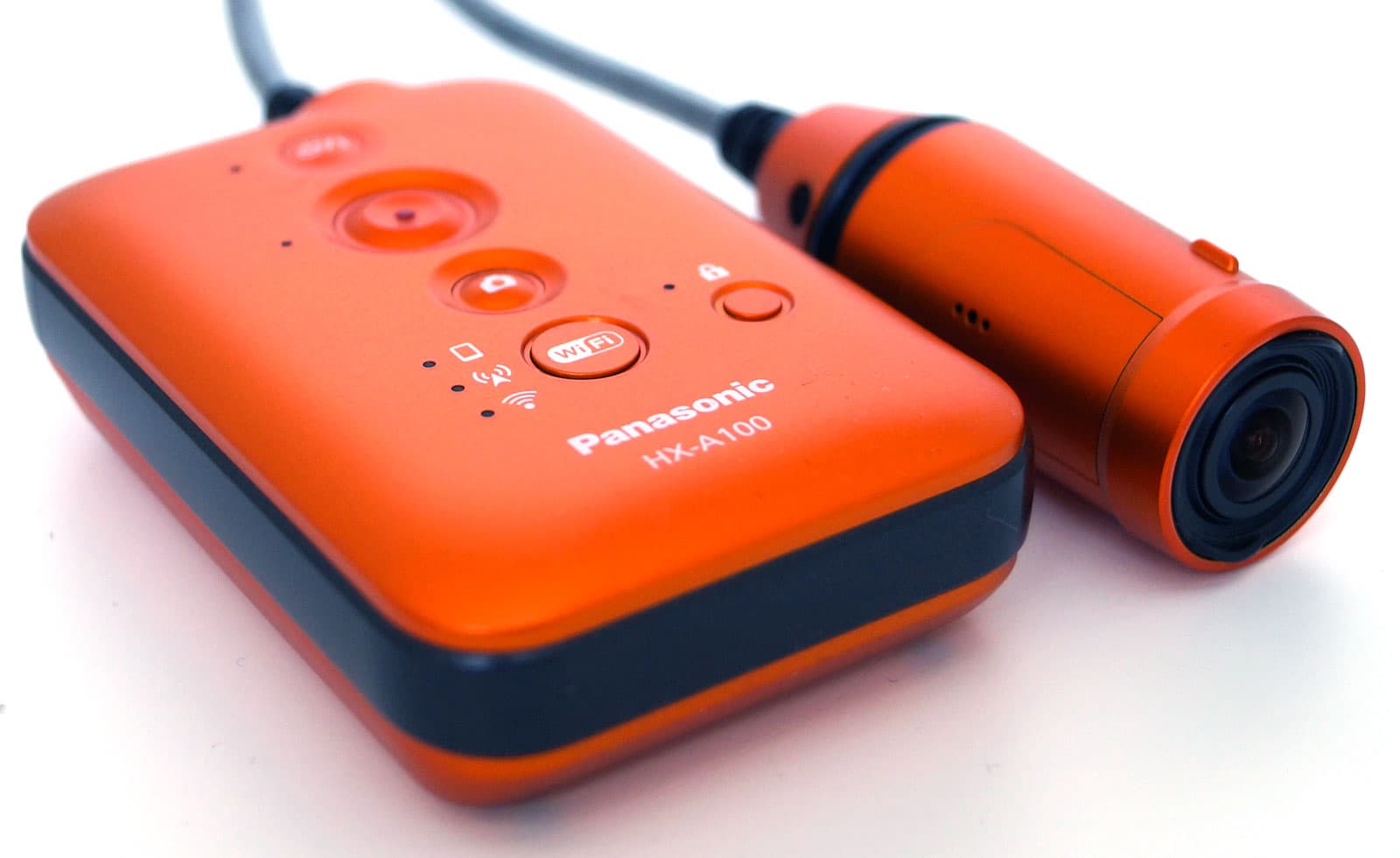

Как уже понял читатель, видеокамера состоит из двух неразделимых частей: камеры и основного устройства, которые соединены гибким армированным кабелем длиной 70 сантиметров. Обе части выполнены из ударопрочной пластмассы, конструкция гарантирует водостойкость камеры и основного устройства при максимальной глубине погружения 1,5 метра.

Спортивная камера Panasonic HX-A100

Предполагается, что камерой следует пользоваться, когда основное устройство находится в эластичном кармане с прозрачным окошком, поэтому все управляющие кнопки расположены с одной стороны, спереди. Этих кнопок пять, рядом с ними расположены миниатюрные светодиоды, сигнализирующие о текущем состоянии аппарата. Порядок и функции кнопок следующие:

  • кнопка включения/отключения питания;
  • кнопка старта/остановки видеозаписи (конечно же, эта кнопка самая большая и с обязательным красным кружком в центре);
  • кнопка создания фотоснимка;
  • кнопка WiFi, активирующая одну из трех беспроводных функций: режим соединения со смартфоном, режим прямой трансляции и режим точки доступа;
  • кнопка, включающая блокировку от случайных нажатий.
Спортивная камера Panasonic HX-A100

В отличие от основного корпуса, вынесенная камера не имеет никаких органов управления. Все, что можно на ней разглядеть — это отверстия, под которыми прячется монофонический микрофон, и невысокая «мушка», обозначающая верхнюю часть камеры. Именно так следует крепить камеру — мушкой вверх. Объектив не имеет никаких поясняющих надписей; сверху и снизу он обрамлен неким подобием миниатюрной бленды, состоящей из двух лепесточков. Возможно, эти чуть выступающие вперед лепестки создают защиту от случайного повреждения стекла объектива.

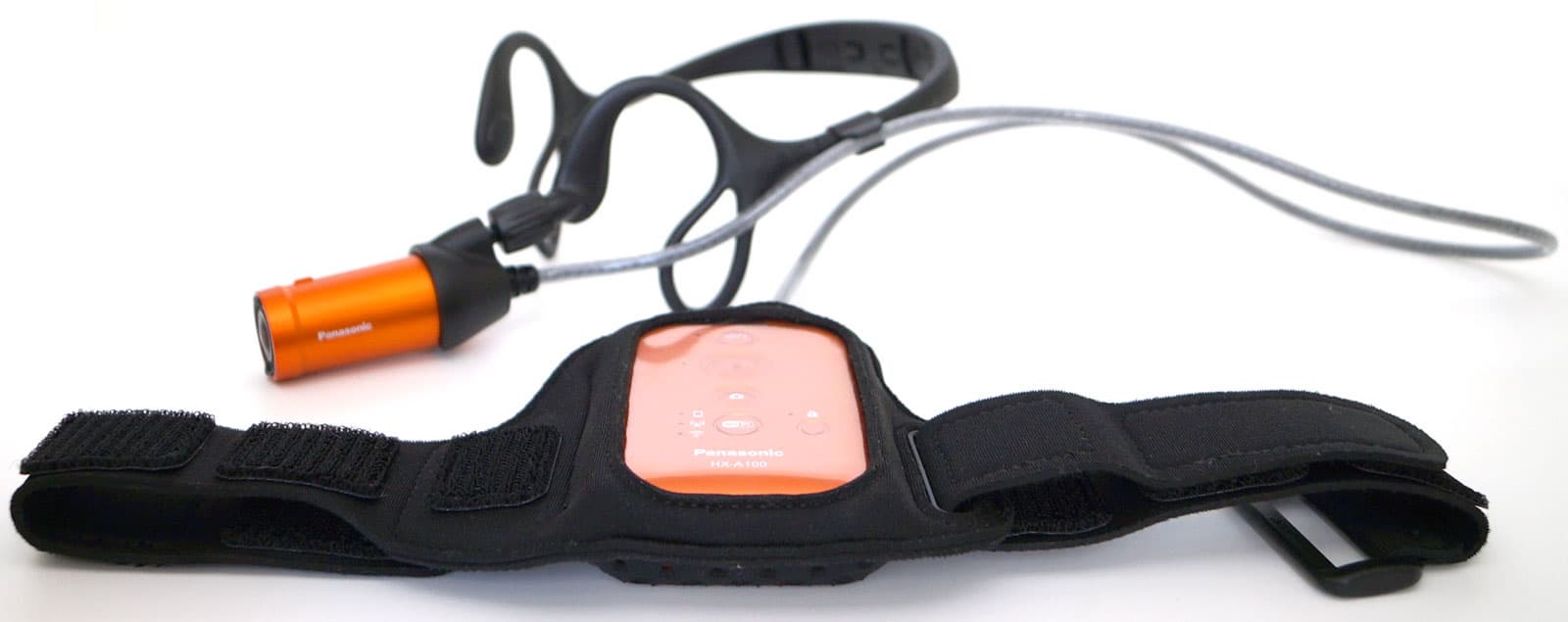

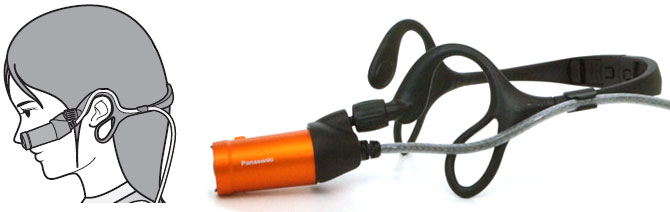

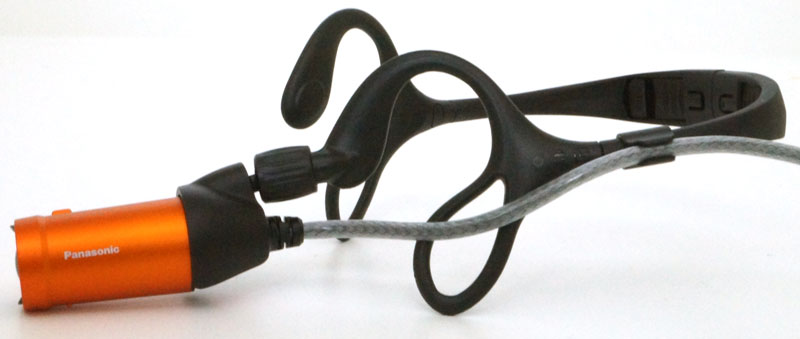

Камера крепится, вставляясь до щелчка в небольшой «стаканчик», напоминающий микрофонный держатель. Этот держатель, в свою очередь, присоединен к дужке шаровым креплением, позволяющим изменить угол наклона на 15 градусов в любую сторону. Положение камеры удерживается резьбовым фиксатором, затягивающим шаровое крепление. На дужке имеется держатель, в котором крепится кабель, соединяющий камеру с основным устройством.

Спортивная камера Panasonic HX-A100

Дужка надежно держится на голове подобно наушникам, диаметр дужки регулируется так же, как в наушниках. Дополнительными точками опоры для дужки являются две арки, плотно охватывающие уши сверху и снизу. Несмотря на кажущуюся жесткость крепления, привыкнуть к этой дужке несложно. Правда, риск «потерять» ее, как это случается с поднятыми на лоб очками, отсутствует — периферийное зрение четко фиксирует наличие торчащей внизу камеры. Кстати, микрофонные отверстия камеры неслучайно обращены в сторону рта. По всей видимости, предполагается, что оператор по ходу съемки будет что-то комментировать голосом.

Спортивная камера Panasonic HX-A100

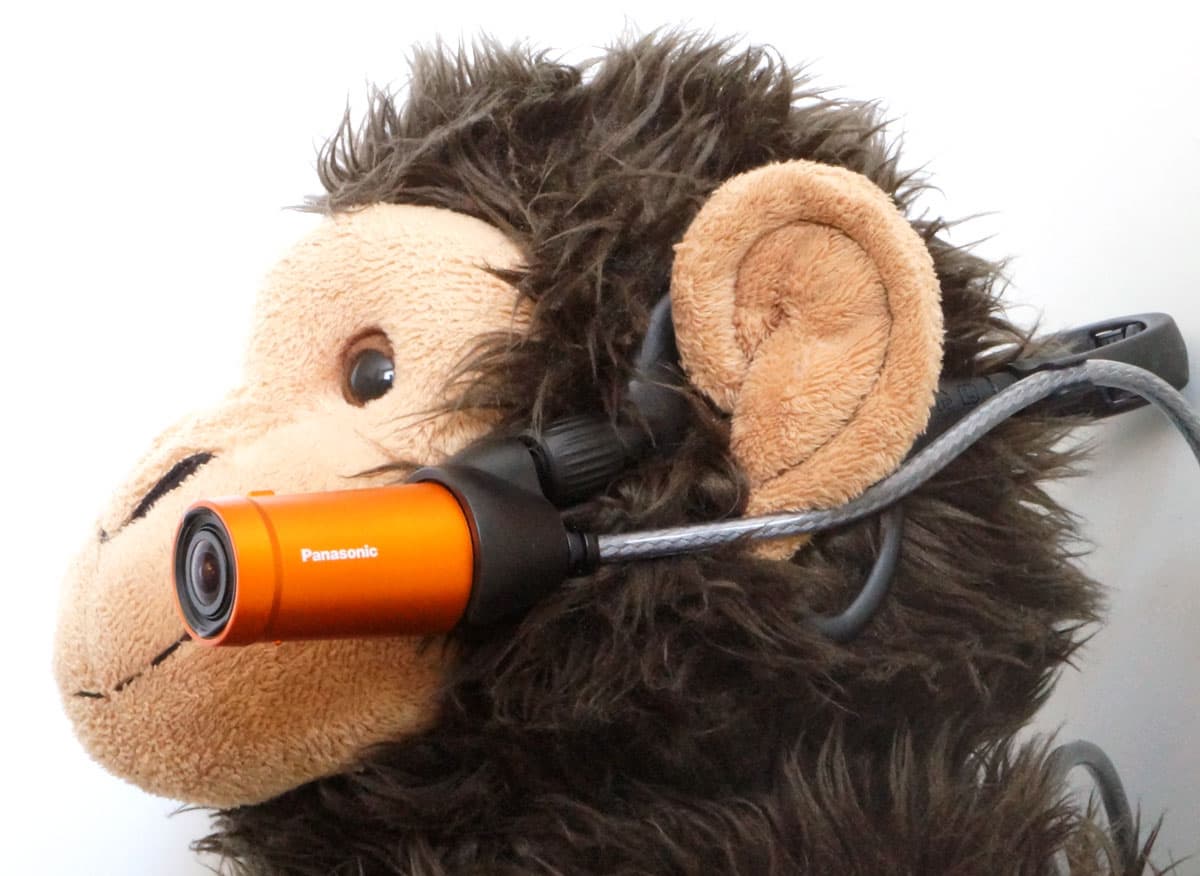

Благодаря аркам, охватывающим уши, крепление с камерой надежно держится на голове любого размера, несмотря на то, что дужка не касается затылка. Примерно так:

Спортивная камера Panasonic HX-A100

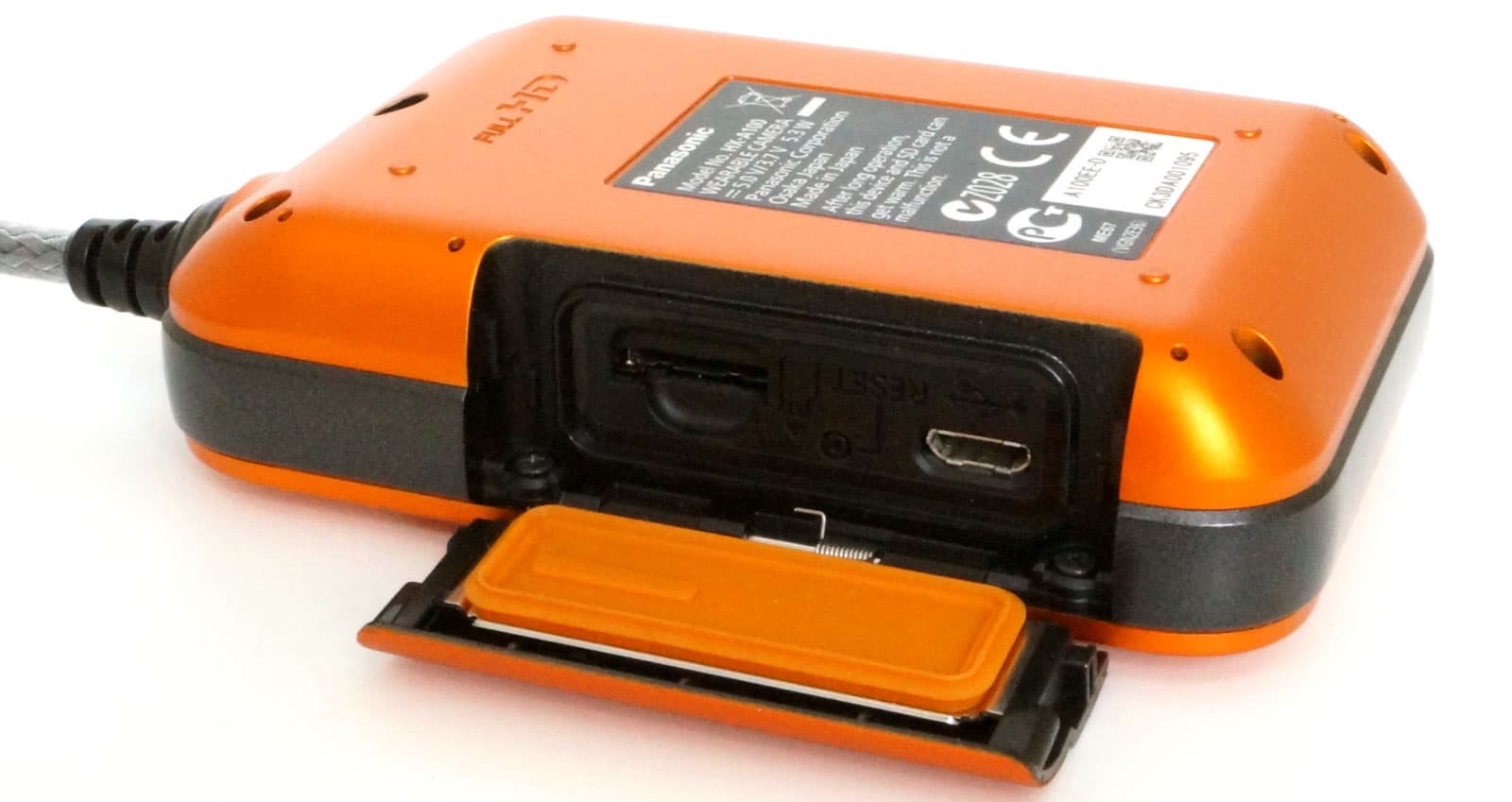

Основное устройство имеет откидную крышку, которая фиксируется сдвижным замком. Эта крышка оснащена резиновой прокладкой, не допускающей попадания воды в электронные внутренности аппарата. Под крышкой находится слот для карты памяти microSD/microSDHC, кнопка Reset и порт Micro-USB. К сожалению, камера не имеет видеовыхода.

Спортивная камера Panasonic HX-A100

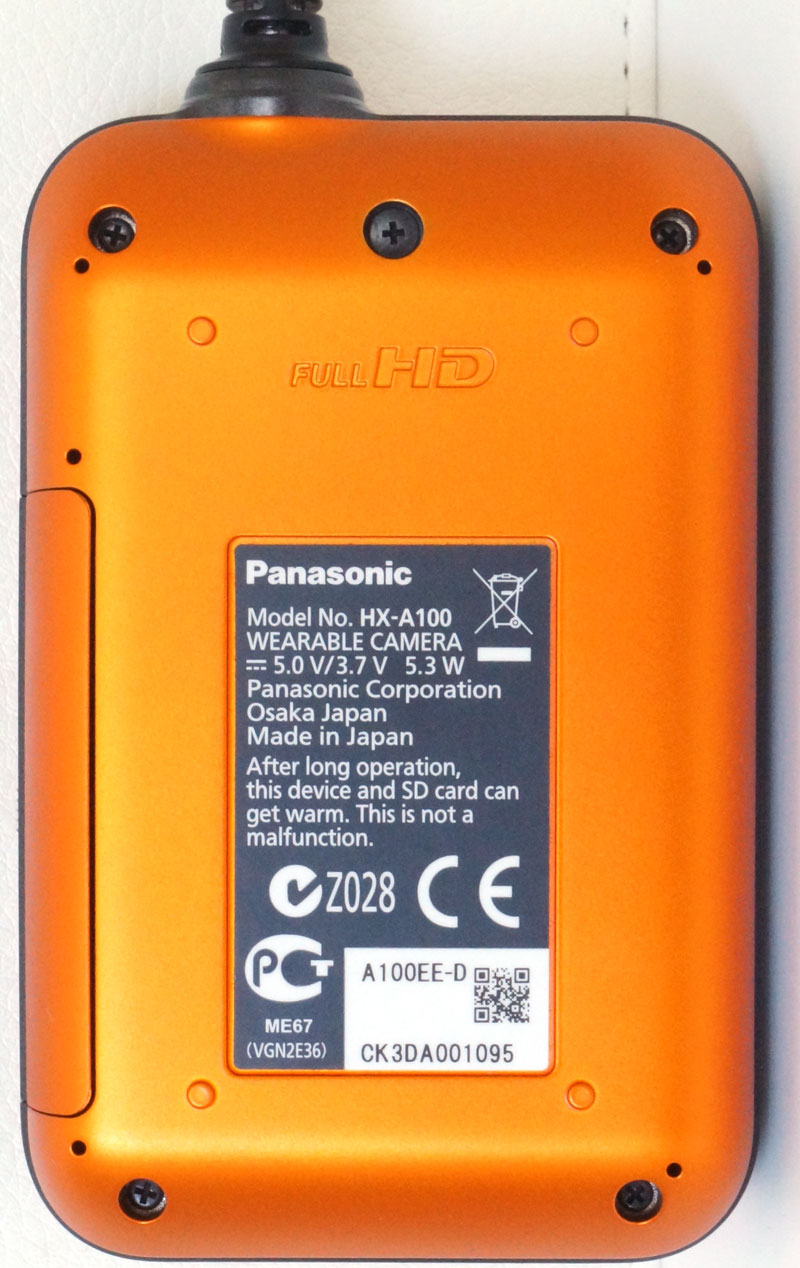

Аккумулятор камеры имеет внутренний формфактор, несъемный. Однако доступ к нему можно получить, разобрав основное устройство — оно скреплено несколькими винтами, как видно на следующей фотографии:

Спортивная камера Panasonic HX-A100

По понятным причинам мы не рискнули разбирать аппарат, однако эффективность встроенной батареи протестировали как положено. В результате выяснилось, что при полностью заряженной батарее камера может вести беспрерывную видеозапись в течение 147 минут с работающим Wi-Fi и до 179 минут с выключенным Wi-Fi. При тестировании запись производилась в режиме 1280×720 25p, снимались в основном статичные сцены. Кстати, попутно мы замерили и температуру корпуса камеры после долговременной ее работы — она не достигла и 40 °C, что не может не радовать.

Основные технические характеристики видеокамеры приведены в следующей таблице:

  • диап. диафрагм
  • угол обзора
  • дистанц. фокусир.
  • F2,5
  • 104—160° (паспортные данные) в зависимости от выбранного режима съемки
  • от ≈30 см
Датчик изображения
BSI MOS 1/4,1″3,32 Мп, эффективных 2,8 Мп (wide)
Габариты, масса
(Ш×В×Г) 53×59,5×116,5 мм, 295 г с аккумулятором
Время работы от батареи, входящей в комплект
  • до 147 минут записи с работающим Wi-Fi в режиме 1280×720 25p
  • до 179 минут записи с выключенным Wi-Fi в режиме 1280×720 25p
Носитель
карта памяти microSD/HC
Форматы видео
AVC (H.264) от Main@L3.1 до Main@L4.2 (в зависимости от разрешения кадра) + звук AAC 48 кГц 128 Кбит/сек:
  • 1920×1080 50p
  • 1920×1080 25p
  • 1280×720 50p
  • 1280×720 25p
  • 848×480 25p
Формат фото
JPEG, 2304×1296
Оптический трансфокатор
нет
Интерфейсы
  • USB 2.0
  • Wi-Fi IEEE 802.11b/g/n, 2,4 ГГц
Прочие характеристики
  • электронный стабилизатор (работает в некоторых режимах)
  • интервальная съемка
  • замедленная съемка

Эту и другую информацию можно найти на страничке продукта.

Видео/фотосъемка

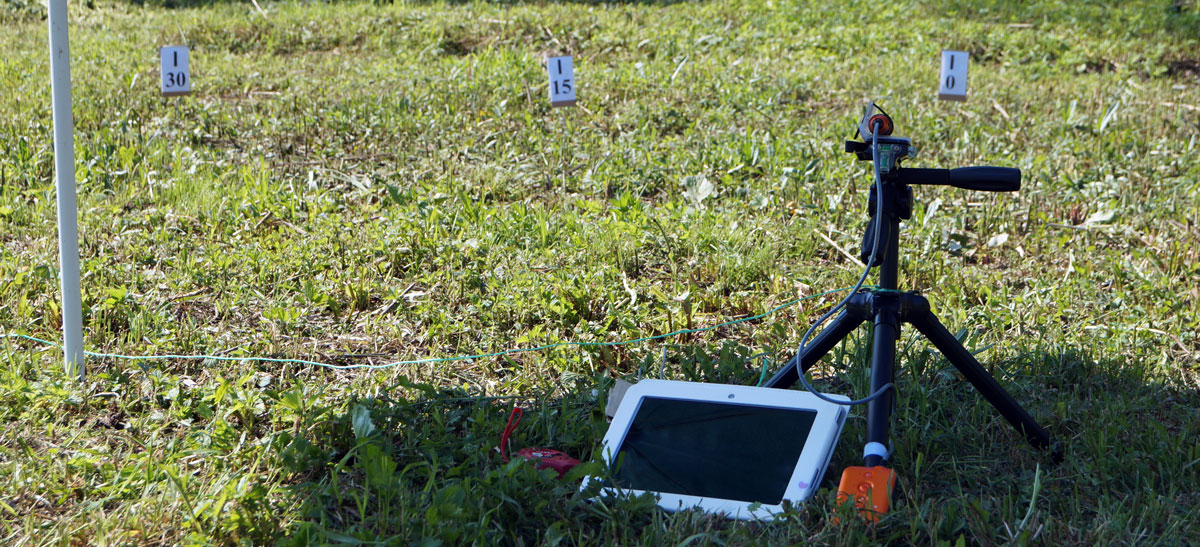

При эксплуатации спортивной камеры (да и «обычной» тоже) одним из важных вопросов является угол зрения объектива. Чем его значение выше, тем больше визуальной информации попадет в кадр и выше стабильность видеоряда. Для измерения этих углов мы провели привычный эксперимент:

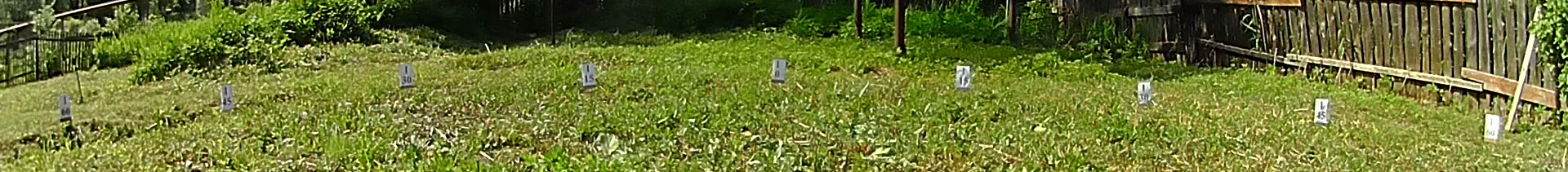

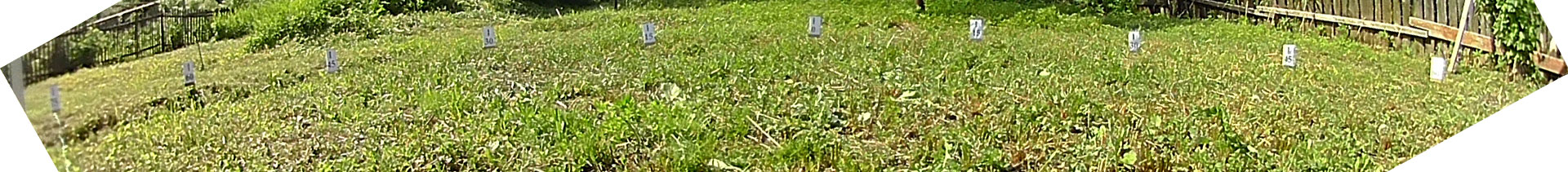

Результаты его приведены в следующей таблице (погрешность может достигать ±5°):

Узкий угол, по горизонтали: ≈95°
Широкий угол, по горизонтали: ≈130°
Узкий угол, по диагонали: ≈110°
Широкий угол, по диагонали: ≈150°

Примерно те же результаты показало измерение углов поля обзора камеры, проведенное другим способом, с помощью съемки в меньших масштабах с последующим измерением расстояний между метками и вычислением арктангенса. Минус такого способа состоит в том, что здесь слишком велика погрешность, получающаяся из-за невозможности точного позиционирования камеры (низкое разрешение на экране планшета + отсутствие у камеры видеовыхода, позволяющего получить более четкую картинку).

Ну а как изменяется, и изменяется ли вообще, угол зрения камеры при погружении в воду? Проверим единственно доступным нам способом — просто погрузим ее в воду вместе с фрагментом тестовой таблицы.

Из ролика видно, что под водой не только уменьшается угол зрения камеры, но и увеличивается дистанция фокусировки.

В рассматриваемой видеокамере имеются ограничения, связывающие такие параметры, как угол зрения, частота кадров и возможность стабилизации изображения. Ну о какой стабилизации, казалось бы, можно говорить, если в руках миниатюрное устройство? Ан нет, стабилизатор здесь все же имеется. Правда, электронный, да и работает он далеко не во всех видеорежимах, что огорчает. Попробуем свести все эти ограничения в одну таблицу:

Формат записи Возможный угол Стабилизация (да/нет)
Запись со стандартной скоростью
1920×1080 50p узкий нет
широкий нет
1920×1080 25p узкий да
широкий нет
1280×720 50p узкий нет
широкий нет
1280×720 25p узкий да
широкий нет
848×480 25p узкий да
широкий нет
Ускоренная запись
1920×1080 50p широкий нет
1280×720 100p широкий нет
848×480 200p широкий нет

Таким образом (сделаем выжимку), стабилизация может работать только в трех видеорежимах, при этом угол зрения должен быть переключен на узкий. Стабилизация невозможна при выборе режима Цветная Ночная Съемка, а также при замедленной съемке.

Кстати, включение и отключение стабилизатора — незаурядная операция. Так, автор ошибочно полагал, что пункта, отвечающего за включение стабилизатора, в управляющей программе (см. следующую главу) нет вовсе. Просто потому, что не видел его в настройках управляющей программы. Оказалось, что данный пункт в настройках все же появляется, но это происходит в случаях, когда выбран определенный режим съемки и определенный угол зрения камеры. Например, если выбран режим 1280×720 25p с узким углом зрения, то в настройках виден пункт Стабилизация, но, стоит переключить камеру в широкий угол или изменить частоту кадров, как этот пункт из настроек пропадает. Эти и другие забавные вещи, касающиеся интерфейса мобильного приложения, описаны в следующей главе обзора.

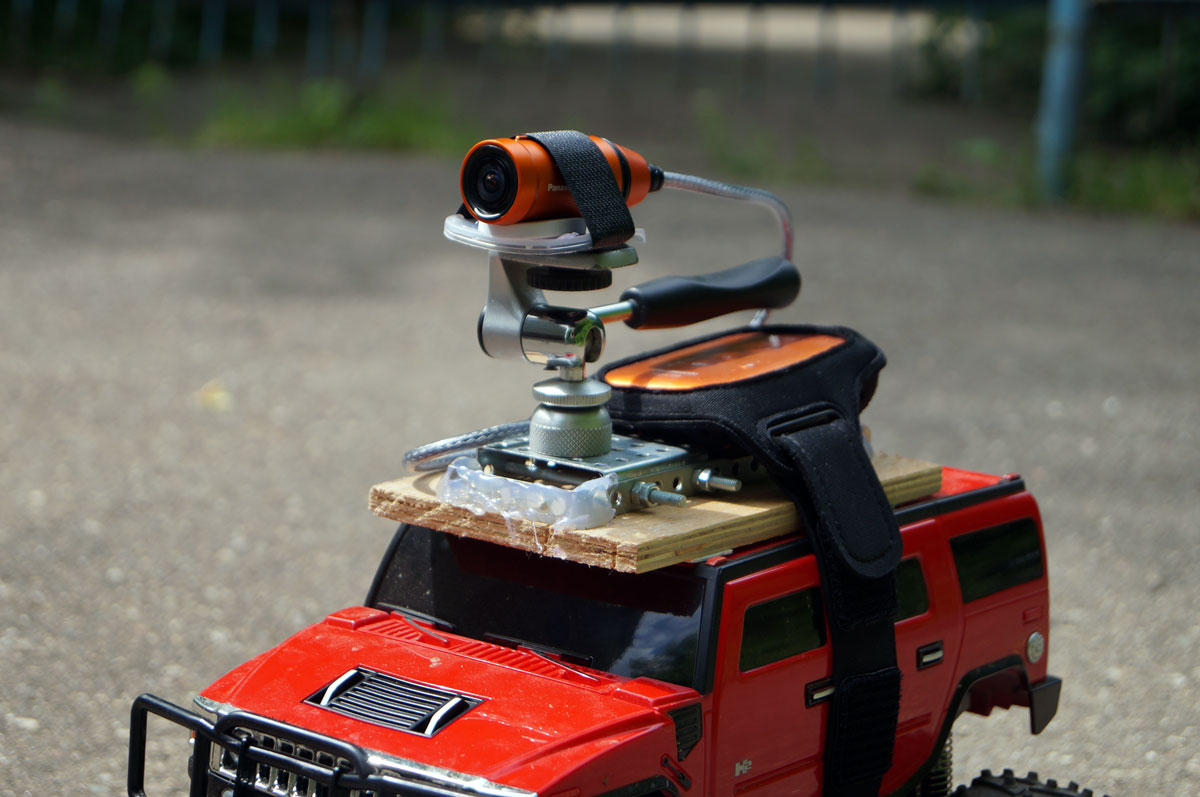

Итак, стабилизация. Проверим ее работу, надев камеру на голову так, как это предлагает разработчик. Добавим также съемку с игрушечного автомобильчика — очень уж подходящая вибрация получается при работе камеры, установленной на это «транспортное средство».


Как видим, стабилизатор, пусть и электронный, действительно работает, убирая часть тряски. Правда, при этом иногда заметны известные рывки, происходящие в силу работы программного выравнивания картинки.

Возможно, читатель заметил лишь слабый намек на роллинг-шаттер. В самом деле, несмотря на то, что в камере используется привычная MOS матрица, этот эффект почти не досаждает. Ниже приведена съемка с отключенным стабилизатором, сделанная в режиме 1920×1080 50p.

Благодарить тут нужно инженеров, установивших в камеру матрицу без рекордного количества пикселей (к счастью для пользователей и к неудовольствию маркетологов). Чем большим количеством пикселей обладает матрица, тем сильнее выражен роллинг-шаттер.

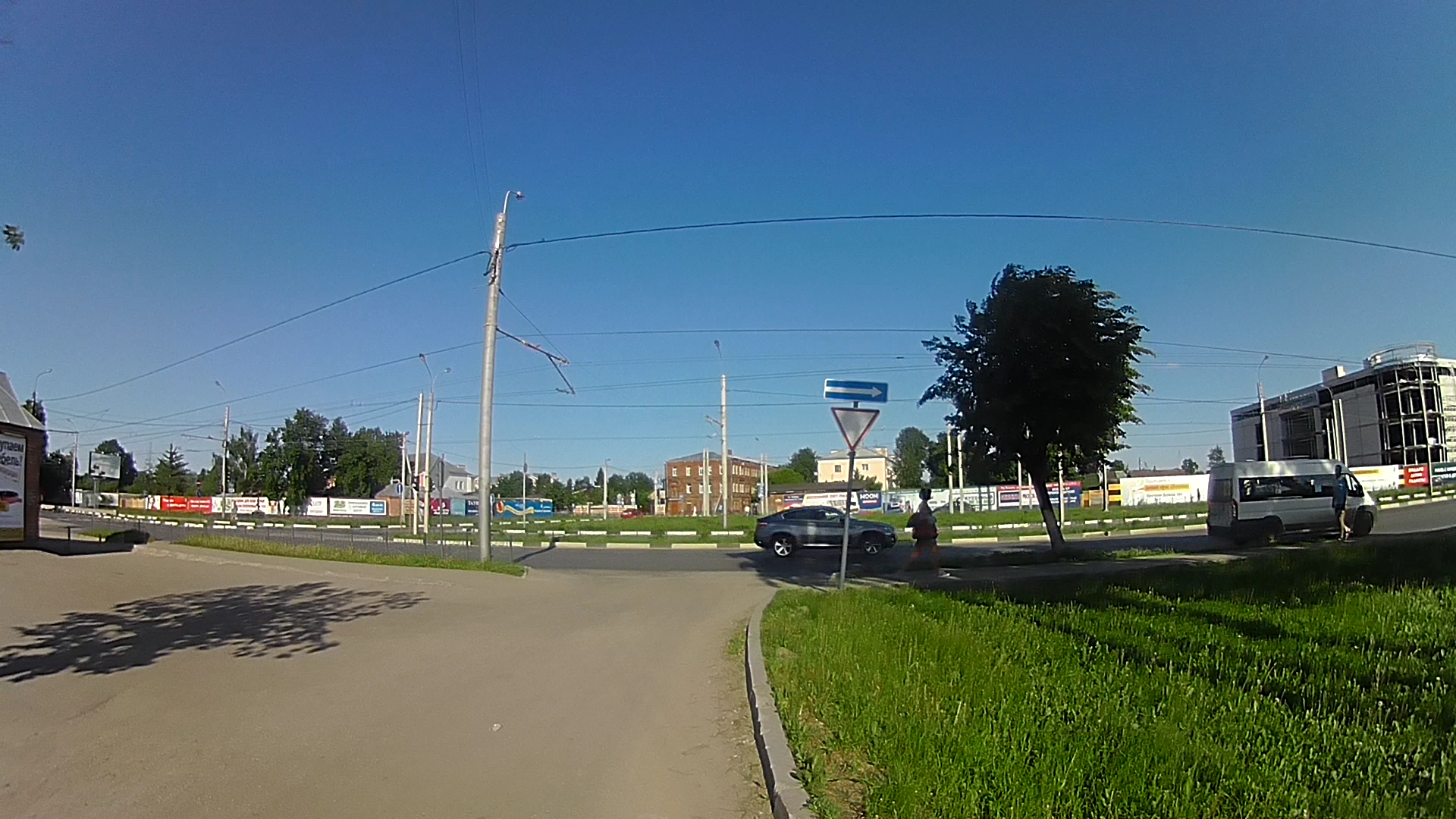

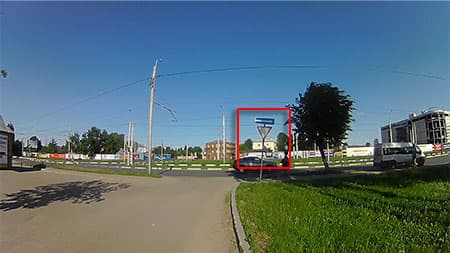

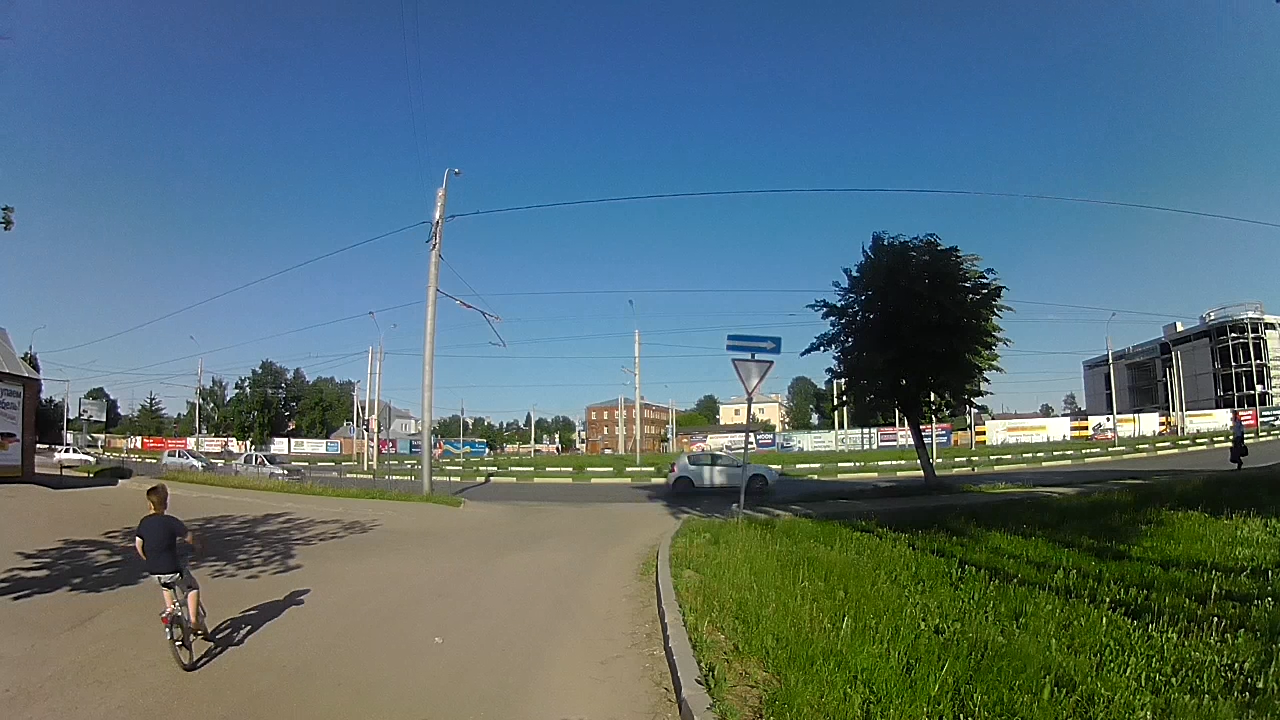

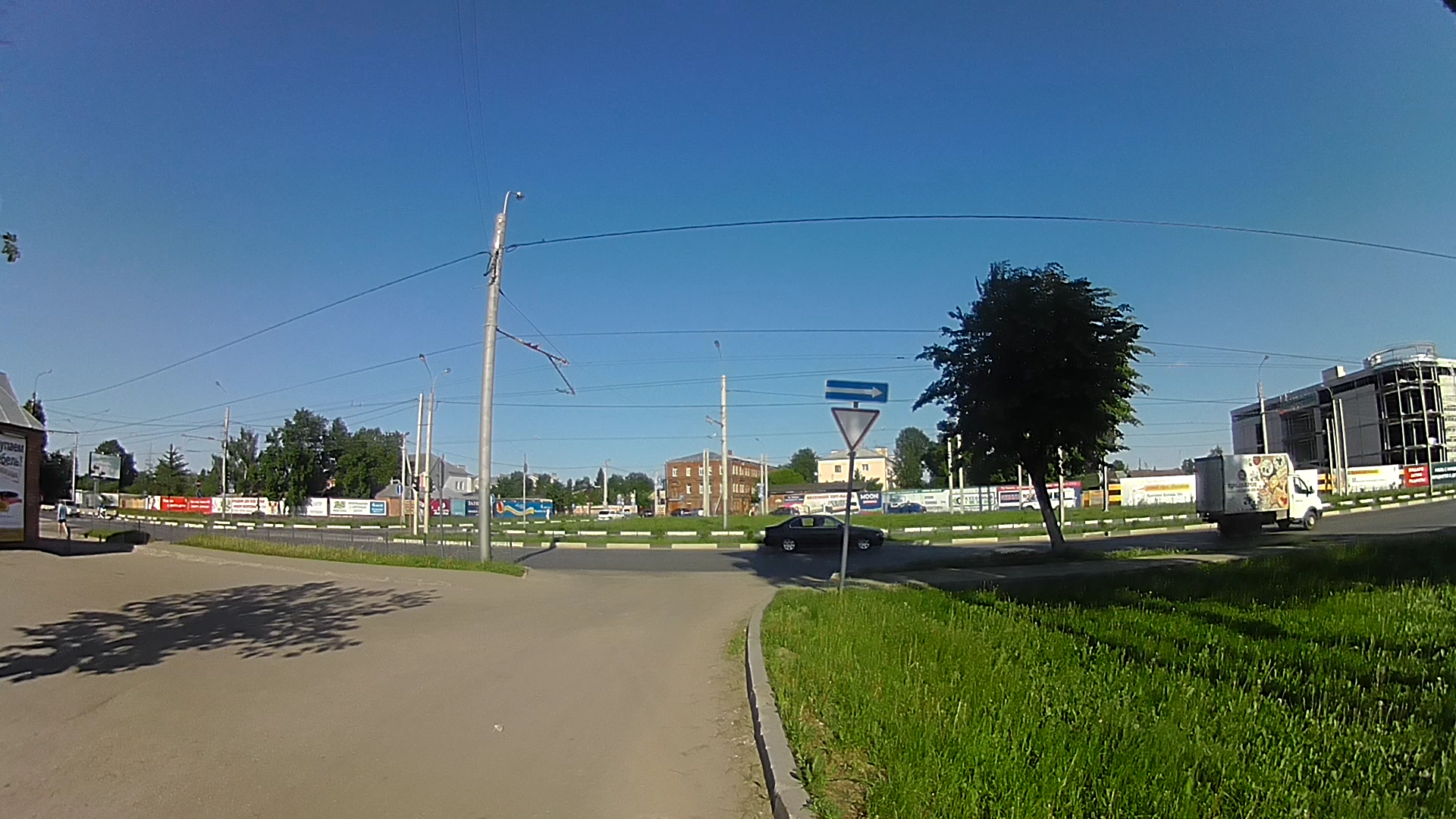

Наглядно представить разницу в качестве каждого из режимов записи можно с помощью следующих стоп-кадров и оригинальных роликов:

1920×1080 50p 1920×1080 25p 1280×720 50p
Скачать ролик Скачать ролик Скачать ролик
1280×720 25p 848×480 25p
Скачать ролик Скачать ролик

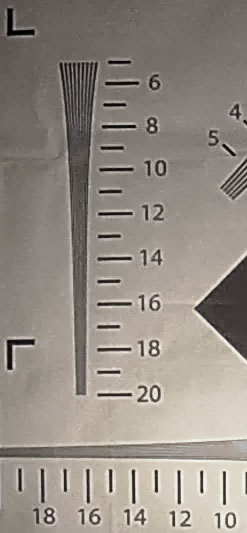

Узнать разрешающую способность камеры путем съемки тестовой таблицы мешает слишком большой угол зрения объектива. Для того, чтобы таблица полностью закрыла весь кадр, камеру придется поднести к ней на считанные сантиметры. Но как быть с фокусировкой? Ведь она не регулируется. Придется повторить неоднократно проделанное. А именно — снять только часть тестовой таблицы, которая представляет собой напечатанный фрагмент высотой в метр. Съемку требуется провести на разных расстояниях от этого объекта, с тем, чтобы впоследствии, при совмещении эталонного снимка миры с полученным кадром, выбрать наиболее подходящий дубль. Все получилось — идеально подошла съемка этого метрового фрагмента таблицы, выполненная с расстояния в два метра.

По итогам измерений можно видеть, что максимальная разрешающая способность камеры составляет 800 линий по горизонтали, что вряд ли соответствует понятию Full HD. Похоже на то, что смысл вести съемку в разрешении 1920×1080 попросту отсутствует, поскольку максимального качества в плане разрешающей способности можно добиться и при вчетверо меньшем разрешении: 1280×720. Остается непонятным факт столь скромной детализации: матрица камеры имеет 2 800 000 эффективных (задействованных при съемке) пикселей, что достаточно не только для получения Full HD, но и для электронной стабилизации такого видео. Дело в оптике?

От камеры со столь миниатюрной оптической системой не следует ожидать и умения снимать в потемках. Конечно, будет неправильным говорить, что рассматриваемая камера абсолютно слепа в темноте. Смутно различимое ночное небо, яркие фонари на улице в отдалении, экран мобильного устройства рядышком — все это можно разглядеть. Как и в подавляющем большинстве видеокамер.

В некоторых случаях может помочь специальный режим съемки — Цветная ночная съемка. Но в таком случае выдержка в таком видео падает до одного-двух кадров в секунду.

В отличие от предыдущего режима, следующий — гораздо нужнее. Замедленная съемка позволит в подробностях разглядеть множество фаз движения в кадре. Правда, и тут мы сталкиваемся с известным ограничением: чем выше частота кадров съемки, тем ниже разрешение. В следующей таблице можно видеть данную закономерность:

1920×1080/50fps Скорость воспроизведения составляет 1/2 от обычной скорости (фактическое время воспроизведения в два раза дольше времени записи)
1280×720/100fps Скорость воспроизведения составляет 1/4 от обычной скорости (фактическое время воспроизведения в четыре раза дольше времени записи)
848×480/200fps Скорость воспроизведения составляет 1/8 от обычной скорости (фактическое время воспроизведения в восемь раз дольше времени записи)

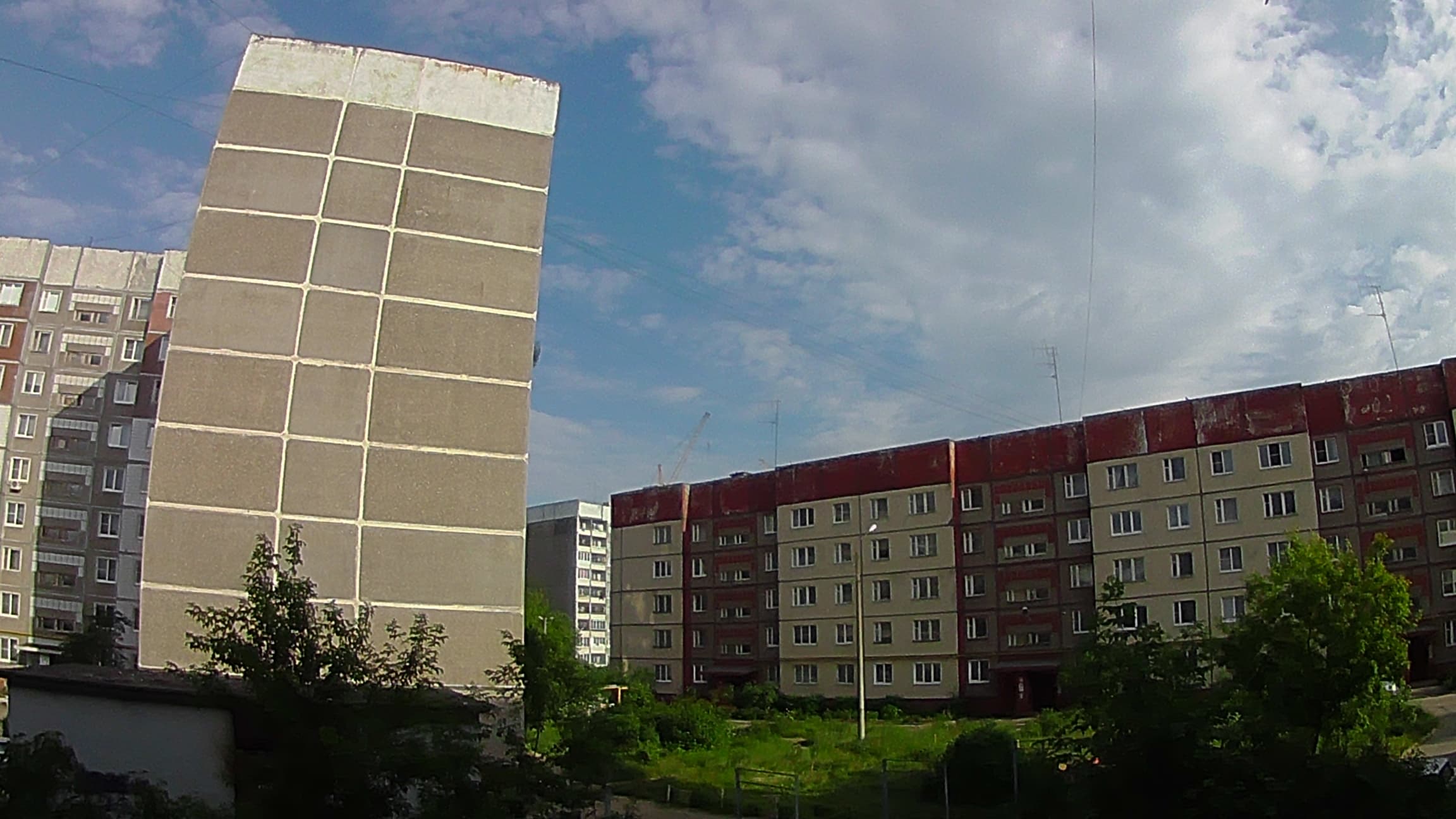

Фотографические умения аппарата сводятся к простой фиксации «того, что вижу»; каких-либо изысков от экшн-камеры ожидать не следует (впрочем, как и от любой видеокамеры).

Программное обеспечение

Все функции камеры, связанные с Wi-Fi, наверняка известны любому, кто имел дело с видеокамерами, оснащенными беспроводной связью. Многие эти функции описывались в предыдущих обзорах новых видеокамер Panasonic: прямая связь с мобильным устройством, подключение к имеющейся точке доступа и трансляция потокового видео в Интернет (Panasonic использует для этого собственный фирменный сервис, имеющий название Lumix Club, где требуется иметь учетную запись).

Перед тем, как использовать данную камеру, следует тщательно изучить PDF-руководство в части, касающейся режимов записи и способов их активации. Дело в том, что полноценное управление камерой, включающее в себя изменение настроек и форматов, может производиться только с мобильного устройства. Что влечет за собой необходимость установки на смартфон или планшет соответствующего приложения, а «юзабилити» подавляющего большинства таких приложений оставляет желать лучшего (и это еще очень мягко сказано).

В данном случае таким приложением является Image App, которое имеется как в Play Google (Android-версия), так и в App Store (версия для iOS). Рассмотрим самый востребованный случай использования этого приложения — для непосредственного и полного управления функциями камеры.

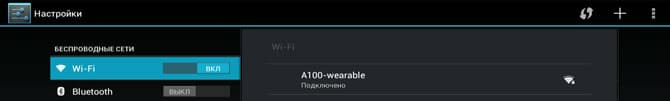

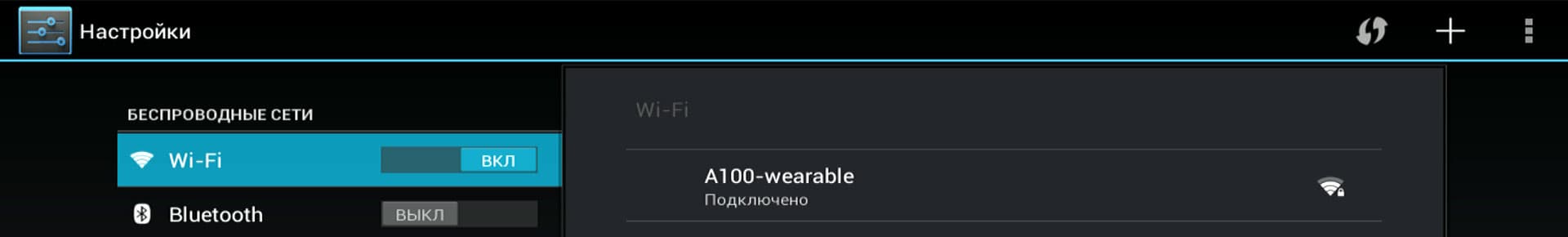

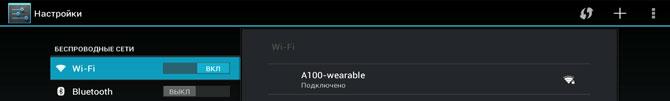

Перед тем, как запустить приложение, требуется включить в камере функцию Wi-Fi «Режим соединения со смартфоном». В данном режиме камера создает точку доступа с именем A100-wearable. После ввода указанного в руководстве пароля (его потом желательно сменить на пользовательский), соединение с камерой будет установлено.

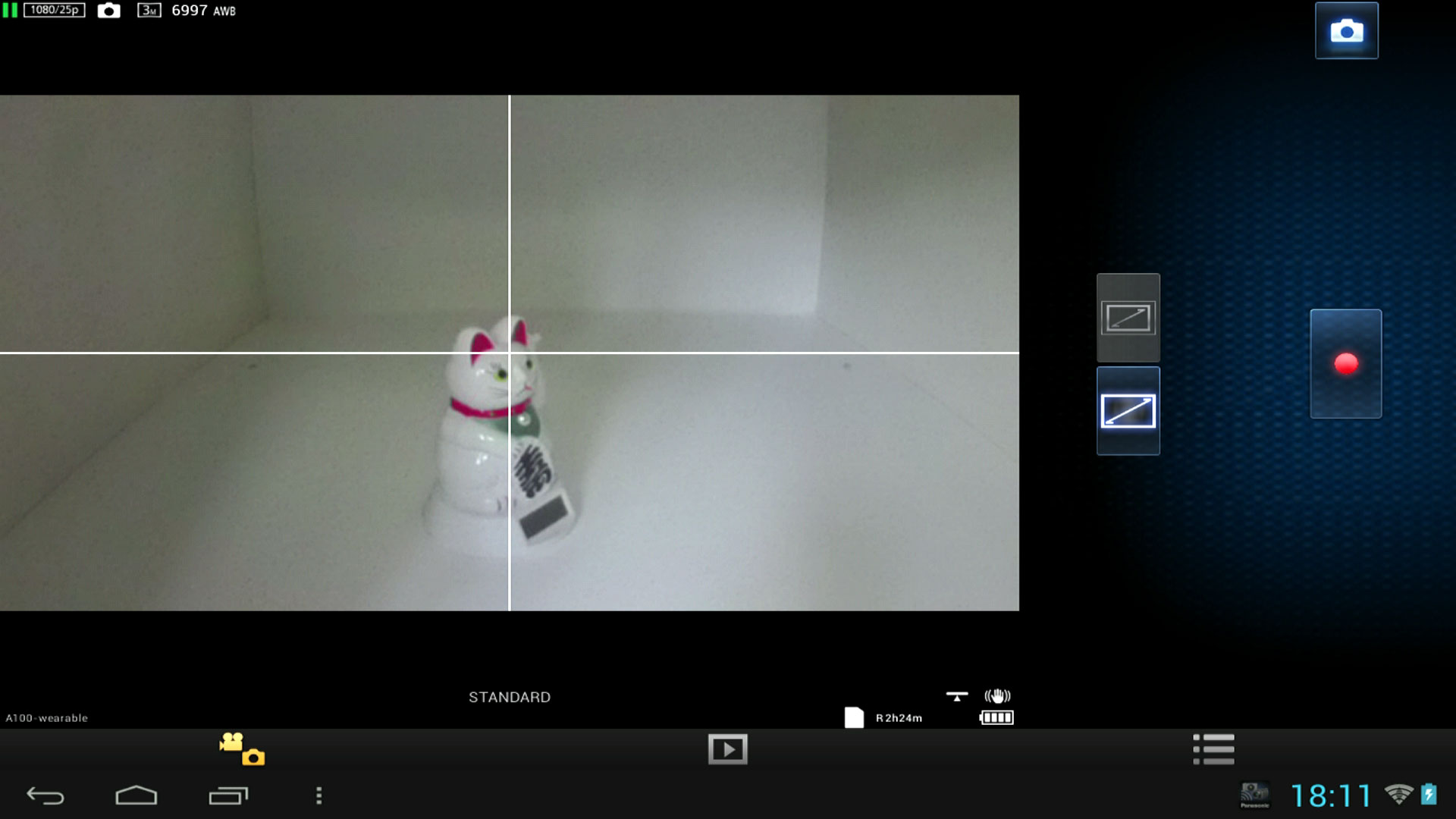

Лишь теперь можно запустить приложение Image App, и через несколько секунд пользователь увидит примерно такую картину (зависит от размера и соотношения сторон экрана смартфона или планшета):

Тут все довольно стандартно: окно просмотра «живого» видео, несколько кнопок быстрого доступа к основным функциям — изменение угла зрения камеры, кнопка старта/остановки записи, кнопка создания фотоснимка, кнопка перехода в режим плеера, и кнопка вызова настроек:

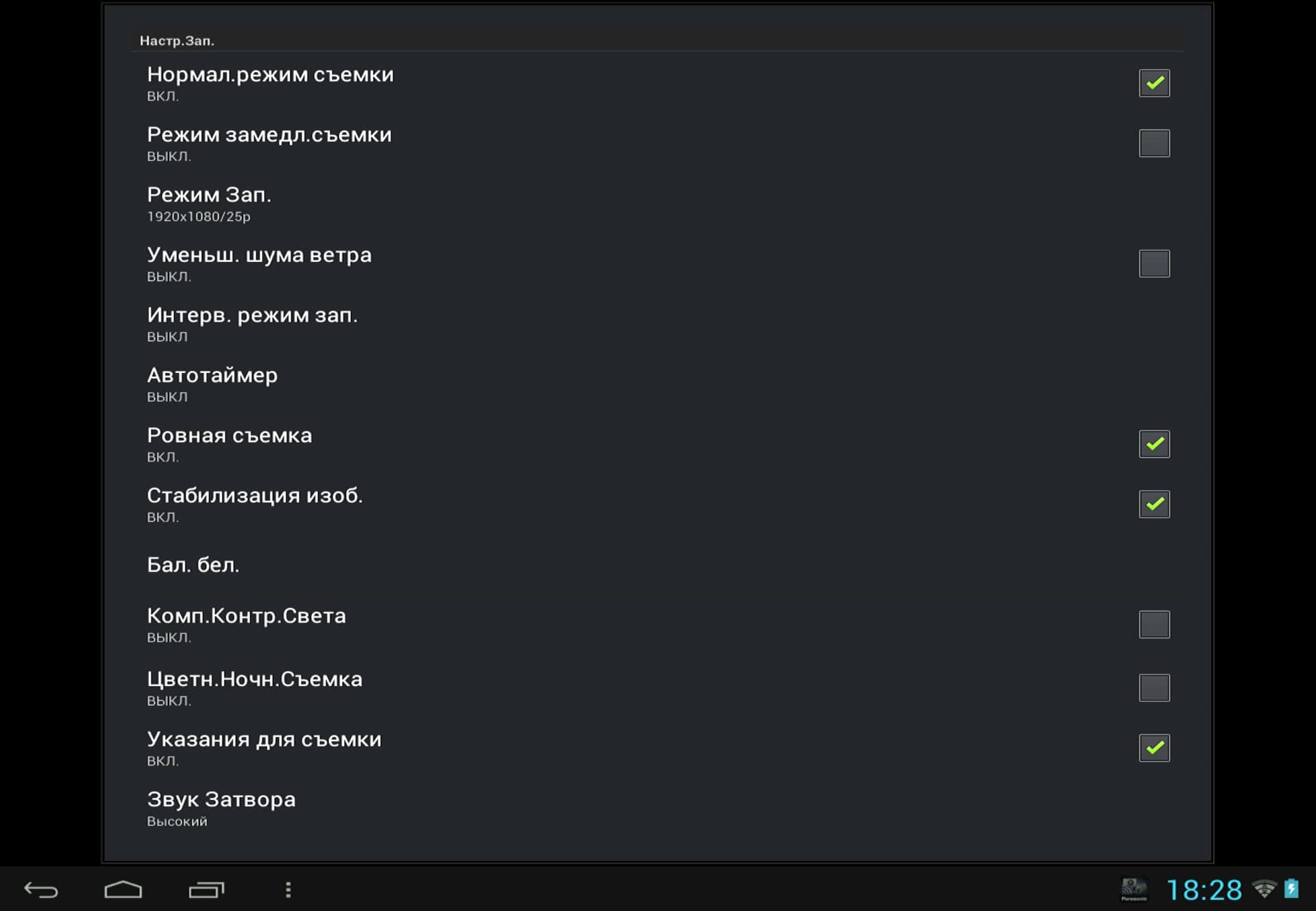

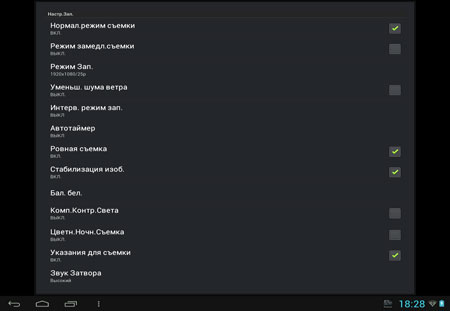

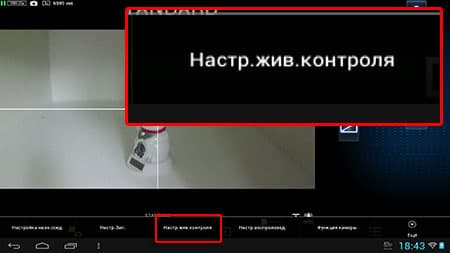

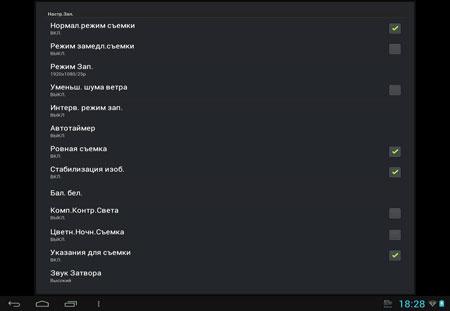

Настройки эти лишь кажутся очевидными. На самом деле назначение некоторых функций даже не описано в руководстве (а прилагать справку к андроидной программе пока еще не считается хорошим тоном). Разберем, к примеру, такой пункт, как «Настр. жив. контроля».

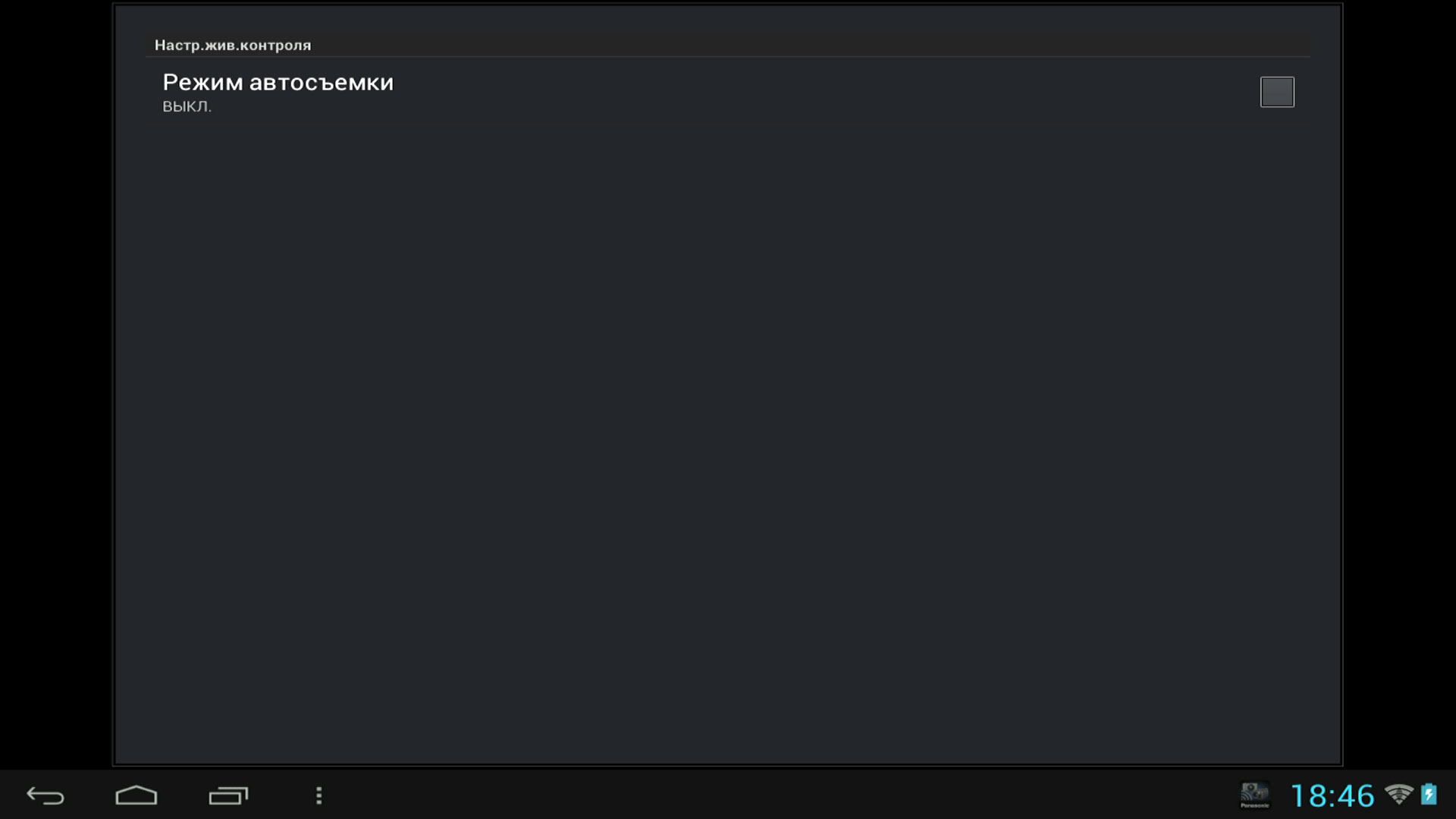

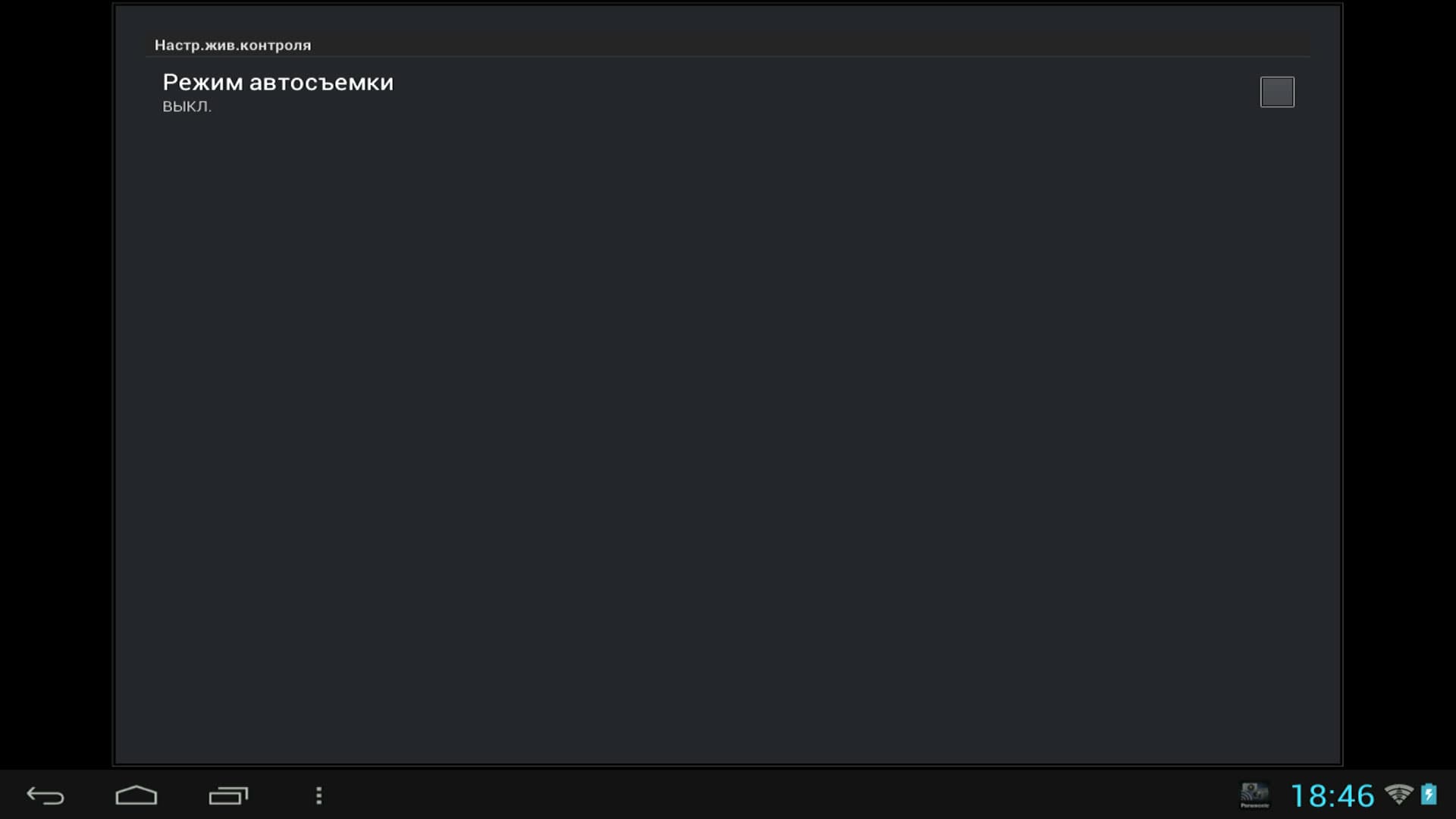

Кто берется угадать его предназначение? Подсказка: нажатие на эту кнопку открывает очередной настроечный список, состоящий всего из единственного пункта с названием «Режим автосъемки». Здесь предлагается активировать данный пункт, отметив его флажком. Что после этого должно произойти, какая функция включится в камере?

Не догадались еще? И правильно, догадаться решительно невозможно (если не знать заранее). На самом деле этот пункт всего лишь зеркально отражает изображение, позволяя вести не автосъемку, а автопортретную съемку!

Подобные недосказанности встречаются в мобильном софте сплошь и рядом — данная программа совсем не исключение. Поэтому, напомним еще раз, прежде чем начать работу, следует тщательно изучить 65-страничное PDF-руководство и каждый закуток мобильного приложения, накрепко запомнив в нем назначение каждой строчки (названия этих строчек часто представляют собой малопонятные сокращения). Ведь результатом незнания может стать испорченная съемка.

В качестве одной из любопытных программных функций камеры следует рассмотреть одну, имеющую название «Ровная съемка». Да, по этому названию тоже непросто догадаться о смысле функции — именно поэтому мы ее и рассмотрим.

Активация «Ровной съемки» возможна только в нормальном режиме записи с частотой не выше 25 кадров в секунду, и только при узком угле зрения (ограничения здесь похожи на те, с которыми мы столкнулись при попытке включить стабилизацию). Эта функция автоматически корректирует горизонтальный наклон изображения за счет свободных пикселей матрицы, не используемых при съемке. Так, если пользователь перед съемкой не убедился в том, что мушка камеры повернута не строго вверх, аппарат в момент старта записи автоматически подкорректирует этот наклон. Можно констатировать, что в вынесенном модуле камеры имеется еще и датчик наклона. Вот как это происходит:

Из ролика можно видеть, что выравнивание горизонта происходит только по нажатию кнопки REC, в самом начале съемки. Непосредственно в ходе съемки данный механизм не работает — он уже сделал дело, исправил «заваленный горизонт». По окончанию съемки изображение возвращается в свое истинное положение в соответствии с реальным наклоном камеры. Второе ограничение касается угла наклона. Так, если перед записью камера отклонена от горизонтали на слишком большой угол, то функция «Ровной съемки» не сработает. С помощью нескольких дублей выяснилось, что такими критичными углами являются 10-15°.

В комплекте с рассматриваемой камерой имеется компакт-диск с программным обеспечением, где можно найти дистрибутив программы HD Writer WE 1.0. Данная программа позволяет произвести импорт фото/видеоматериала с камеры (точнее, с ее карты памяти), проделать незамысловатый монтаж с добавлением музыкального сопровождения, несложных титров и эффектов.

Выводы

Кому и для чего можно порекомендовать рассмотренное устройство? В первую очередь вспоминается та спортивная девушка c фотографии на упаковке камеры и на сайте Panasonic. Действительно, заниматься бегом не только полезно — теперь еще и безопасно, ведь с вами всегда будет иметься собственный видеорегистратор.

Шутки шутками, но ситуаций, когда требуется видеофиксация того, что происходит перед глазами — не счесть (имеется в виду не скрытая фиксация, которая запрещена законом). К примеру, рассказчик на выступлении вполне может использовать подобное устройство, если ему требуется, чтобы кто-то, слушатель или начальство, «видели» доклад глазами выступающего (не забываем — камера может транслировать в Интернет). То же самое касается и необходимости съемки или трансляции вживую учебных фильмов или семинаров. В конце концов, с помощью миниатюрного оптического блока можно запросто обнаружить потерянный объект или неисправность в каком-либо труднодоступном месте.

Несмотря на некоторые недостатки, касающиеся свойств съемки и качества видео (вполне, кстати, привычные и наблюдаемые в большинстве камер такого класса), необычная конструкция камеры выводит рассмотренный аппарат из ряда однообразных «кирпичиков». Этот факт нельзя не отметить соответствующей наградой нашего сайта:
