Blackmagic Design Intensity и Intensity Pro


Что такое Intensity и Intensity Pro?
Эти платы позволяют захватывать и выводить некомпрессированное HD и SD видео по интерфейсу PCI-Express.

Почему PCI-Express?
Данный интерфейс выбран не случайно, его использование значительно повышает технические возможности плат в плане скорости обработки информации.

Все больше появляется устройств "новой формации", имеющих HDMI-выходы: HD-видеокамеры, игровые приставки, плееры, ПК-видеоадаптеры. В случае с видеокамерами всё просто: они не только транслируют HD-видео, но и записывают его в файл. Здесь сложностей с получением такого видео не возникает (если не считать высокую степень сжатия видеопотока, а отсюда сложности с распаковкой и обработкой такого материала). Но как же получить сигнал с иных устройств, тех самых плееров-игровых приставок? Да не просто получить, а сохранить то разрешение и качество, которое мы видим на HD-панелях?

Краткие технические характеристики обоих устройств:

  • Тип карты: х1 PCI Express, совместимость с х1,4,8,16 PCIe слотами
    • Видеовход/видеовыход: цифровые 2xHDMI
    • Поддержка форматов HDMI: 525 NTSC, 625 PAL, 720HD и 1080HD
  • Поддержка стандартов:
    • HD формат: 1080i50, 1080i59.94, 720p50, 720p59.94
    • SD формат: 625/25 PAL, 525/29.97 NTSC
    • HDMI Video Sampling 4:2:2
    • HDMI Color Precision 4:2:2
    • HDMI Color Space YUV 4:2:2
    • HDMI Audio Sampling 48 kHz, 24 bit
  • Поддерживаемое программное обеспечение:
    • Apple Final Cut Studio
    • Premiere Pro, Adobe After Effects, Photoshop
    • Blackmagic On-Air
    • Combustion

В Pro-версии дополнительно присутствует многожильный переходник с RCA-разъемами для захвата и вывода аналоговых видео и звука.

Intensity

Комплектность, конструкция

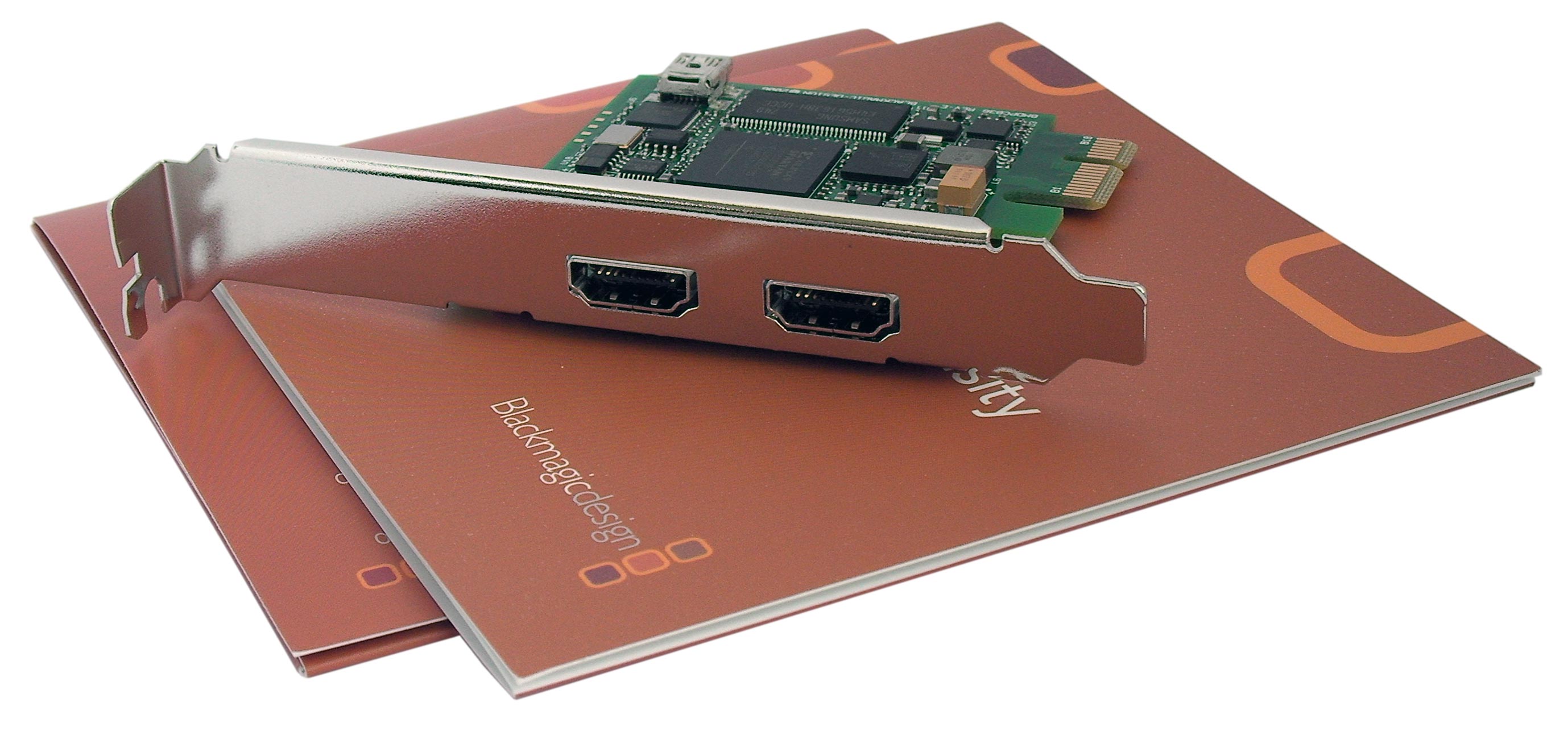

В комплекте с этой PCI-E платой находится лишь компакт-диск и краткая инструкция, больше похожая на небольшой рекламный проспект или детскую книжку-раскладушку. Оно и правильно — нечего тут расписывать, устройство нужно узнать в работе.

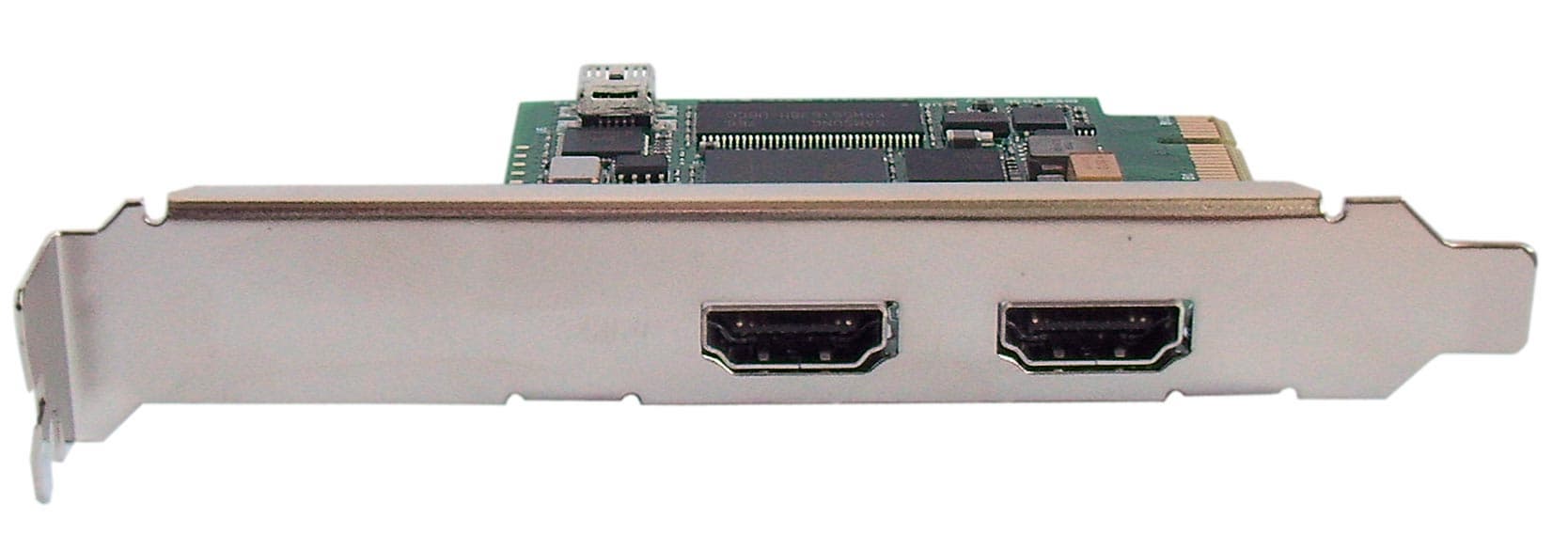

Согласитесь, как-то одиноко выглядят два HDMI-порта на планке стандартных ПК-размеров. Что поделаешь — миниатюризация, то ли еще будет лет этак через 15...

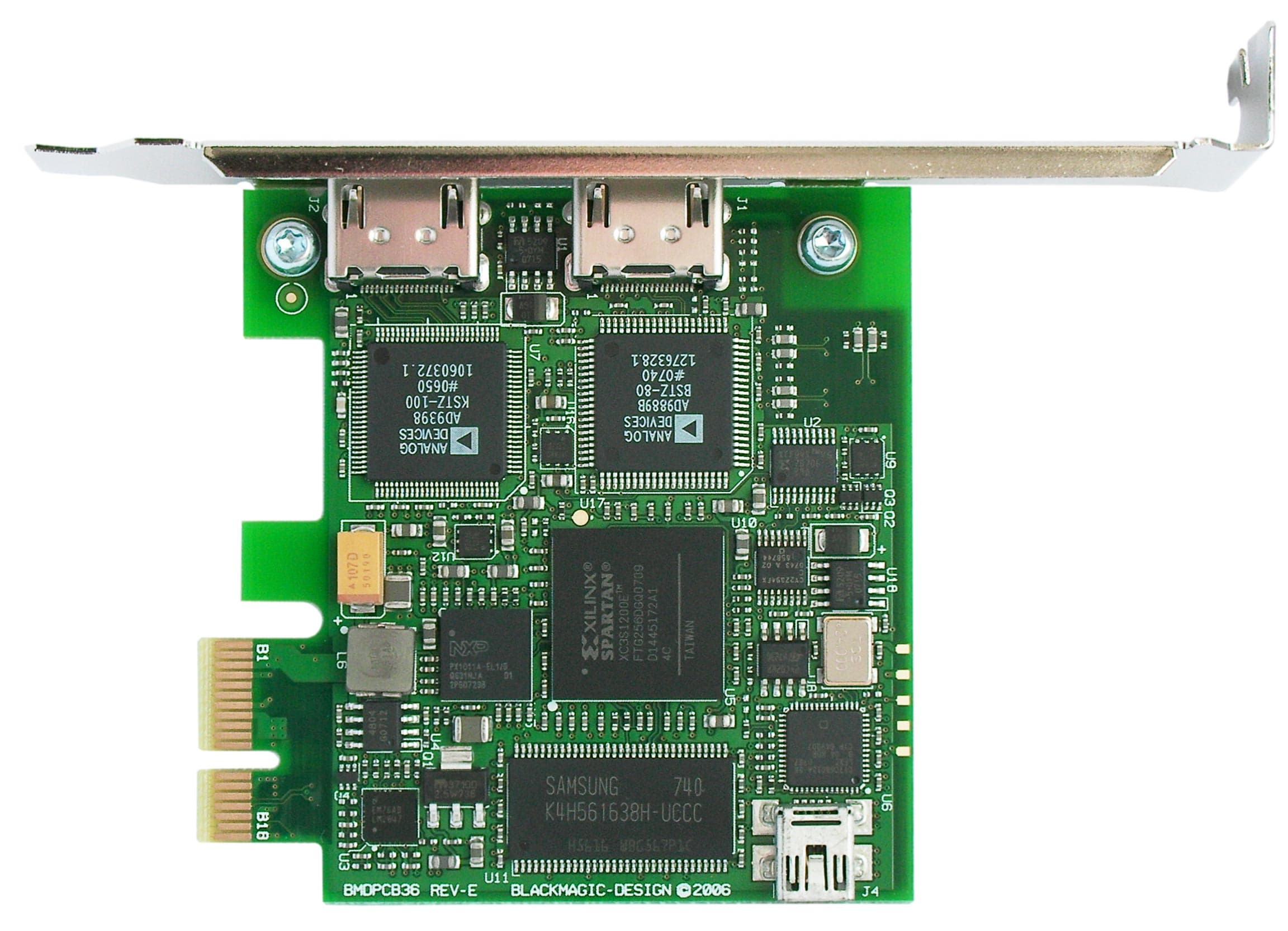

Как видно на фотографии, элементы размещены довольно плотно, охлаждение отсутствует, однако перегрева, похоже, нечего бояться — все электронные компоненты достаточно современны, имеют низкое энергопотребление. Хотя, справедливости ради, нужно заметить, что во время агрессивных тестов плата все-таки нагревалась (но градусов до 40-50, не больше).

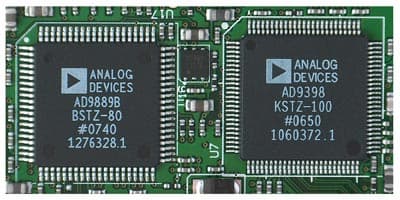

В верхней части платы бросаются в глаза две расположенных рядом, одинаковых на вид, микросхемы производства Analog Devices. Первая — это HDMI/DVI трансмиттер AD9889B, пришедший на смену устаревшему AD9889. Работая на 165 МГц, эта микросхема организует передачу данных по HDMI. Второй чип — AD9398 HDMI Display Interface, ведающий цветовой конверсией RGB — YCbCr. Обе микросхемы имеют также и многоканальные цифровые аудиоинтерфейсы.


Обмен данными устройства с шиной PCI Express обеспечивается работой чипа PX1011A производства NXP Semiconductors.

FPGA-микросхема производства компании Xilinx отвечает за работу всего устройства. FPGA (Field Programmable Gate Array), или БМК (Базовый Матричный Кристалл) — это интегральная микросхема программируемой логики.

Используемая в устройстве память — 256-мегабайтная микросхема K4H561638H производства компании Samsung.

За работу USB-интерфейса отвечает экономичный микроконтроллер CY7C68013A от Cypress Semiconductor Corporation, используемый в нескольких других устройствах захвата видео.

Не теряя времени, перейдем к изучению следующей платы — работу с обоими устройствами мы опишем в отдельной главе, поскольку второй аппарат представляет собой почти точную копию первого, но с дополнительными возможностями.

Intensity Pro

Старший брат предыдущего устройства, кажется, ничем от младшего не отличается. Разве что какой-то дополнительный интерфейс присутствует, вот и все различия. Но это не так. Платы различаются не только внешним видом, но и своей электронной начинкой (хотя на результате их работы такое различие не сказывается вовсе).

Комплектность, конструкция

Здесь коробка уже повнушительнее, внутри нее расположены своеобразные ребра жесткости — их роль играют переборки, делящие упаковку на два отсека.

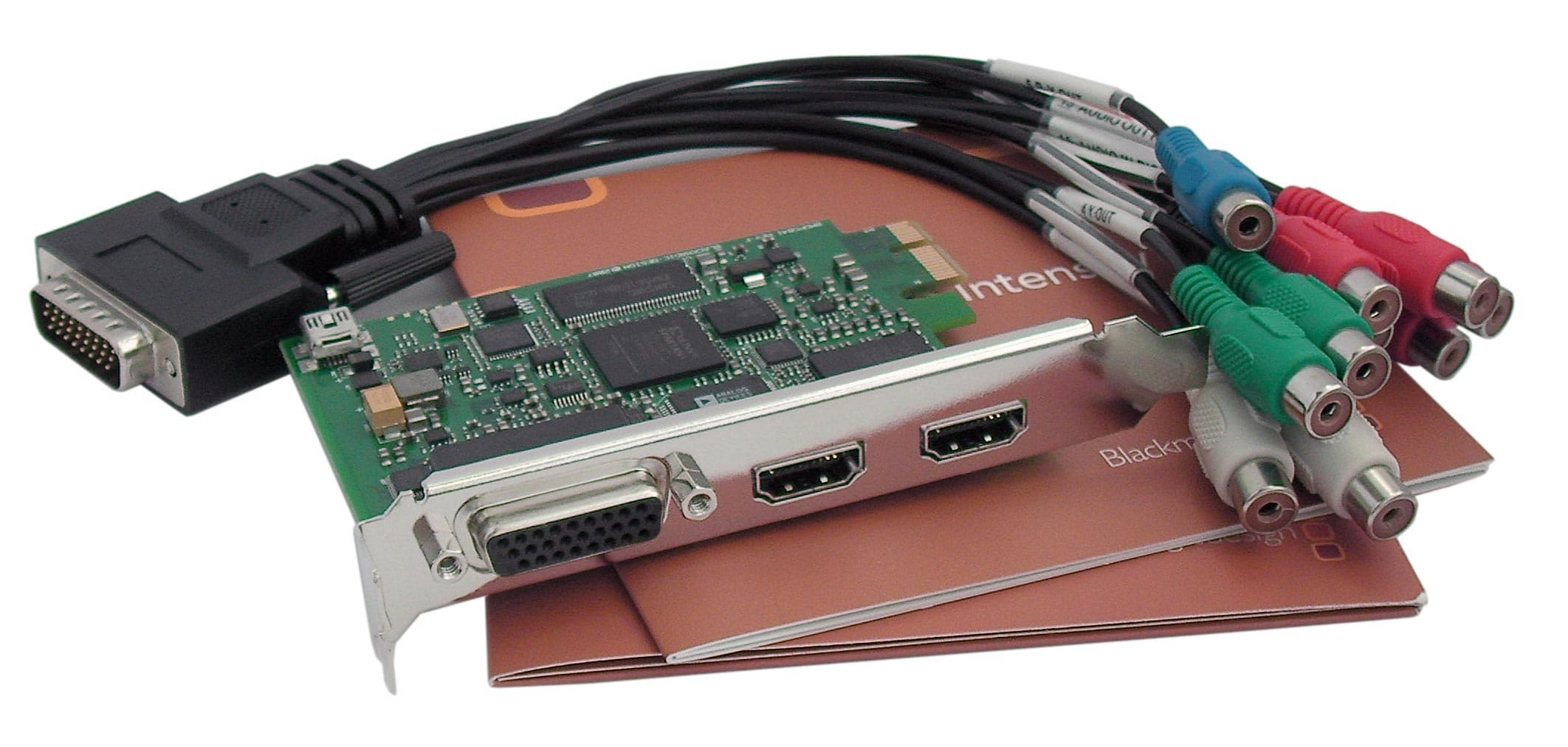

И немудрено, ведь в комплекте, помимо компакт-диска и краткой инструкции, находится еще и пучок кабелей — этакий специальный переходник.

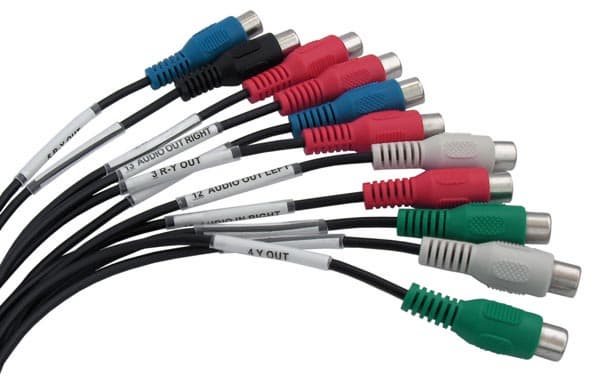

Как видно из фото, каждый кабель снабжен наклейкой, на которой напечатано назначение данного штекера. Подробнее о входах, выходах и способах подключения к плате различных устройств мы остановимся ниже.

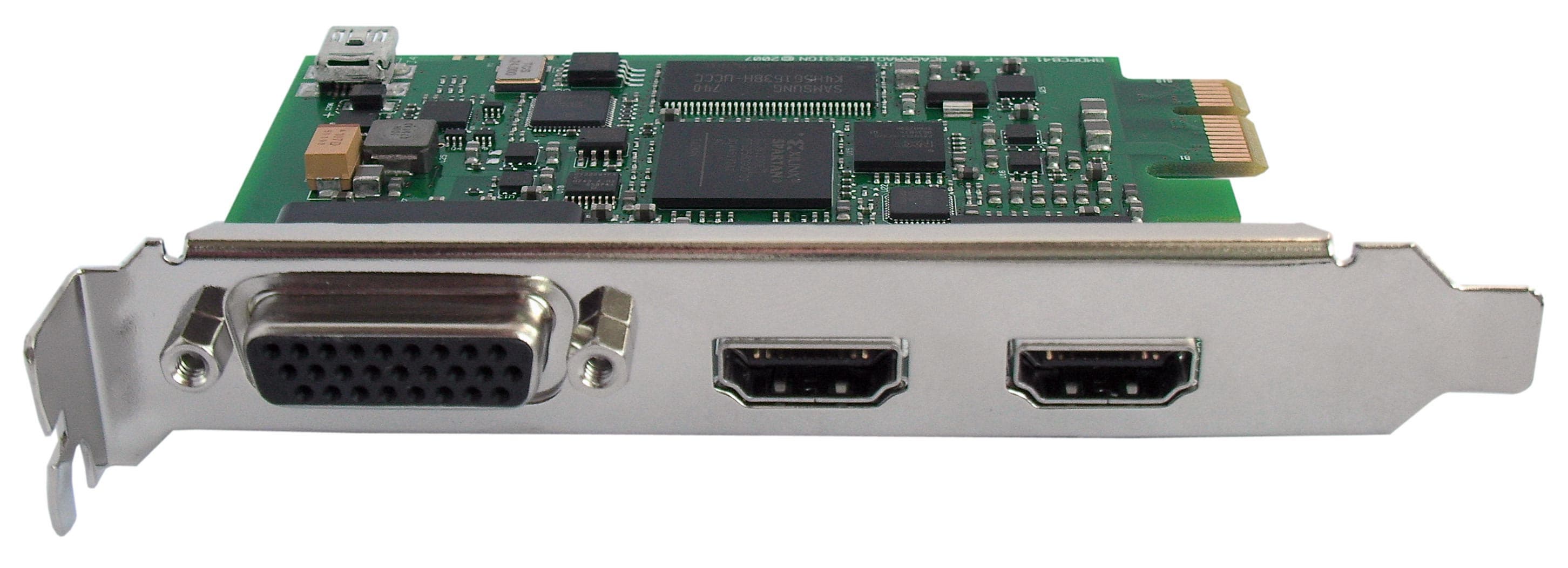

Плата также выглядит повнушительней, за счет дополнительного порта.

Ну а что же электронные компоненты? Давайте изучим и этот немаловажный аспект.

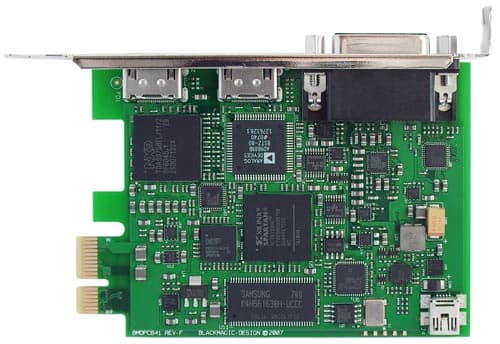

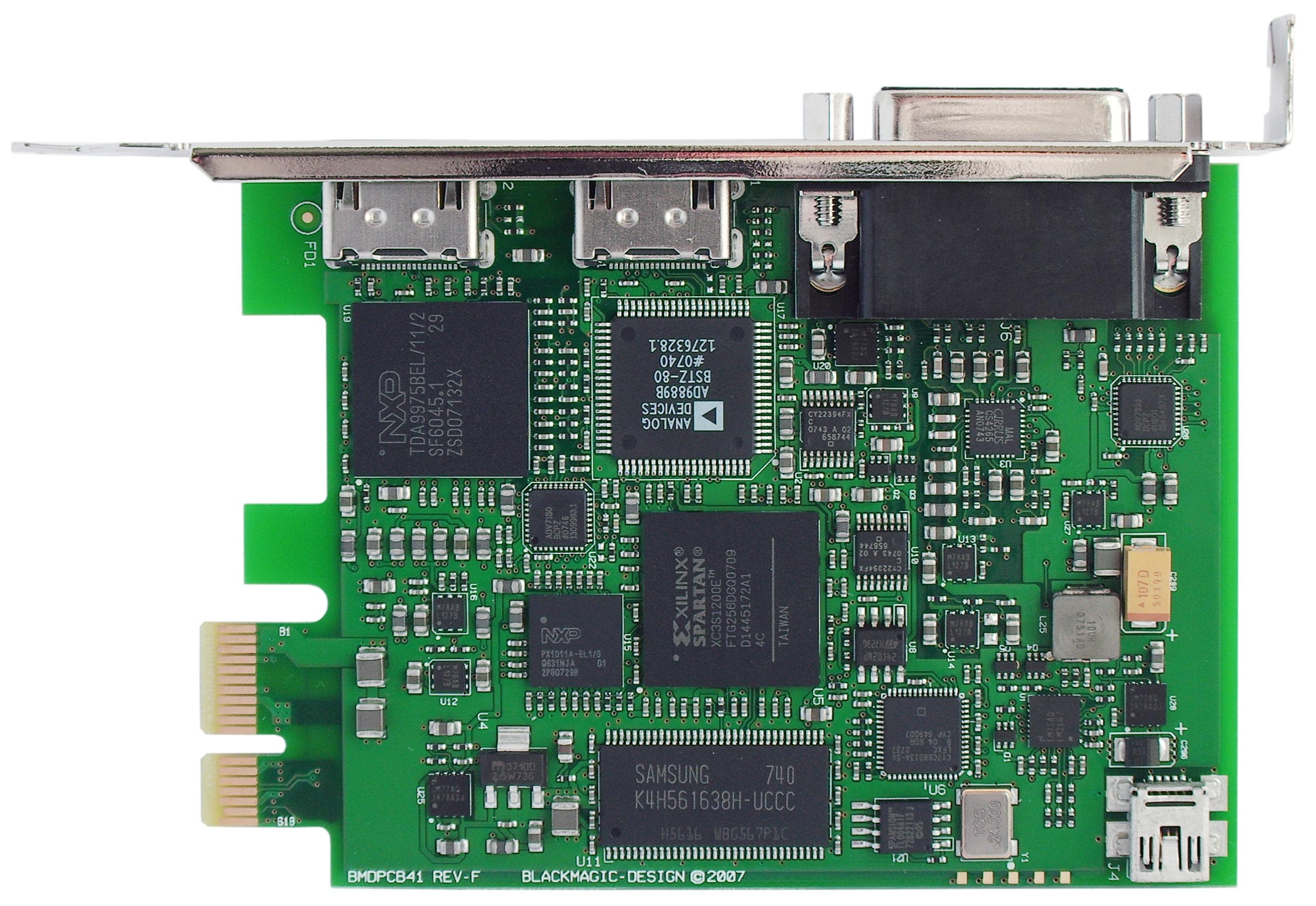

Электронные компоненты расположены так же плотно, как и на предыдущей плате. Слева направо расположены HDMI-вход, HDMI-выход, и коннектор, представляющий собой множество аналоговых входов/выходов.

Одним из основных элементов можно считать уже знакомый нам HDMI/DVI трансмиттер AD9889B.

Обмен данными устройства с шиной PCI Express обеспечивается работой чипа PX1011A производства NXP Semiconductors.

FPGA-микросхема производства компании Xilinx отвечает за работу всего устройства. FPGA (Field Programmable Gate Array), или БМК (Базовый Матричный Кристалл) — это интегральная микросхема программируемой логики.

Используемая в устройстве память — микросхема K4H561638H (DDR-SDRAM-16Mbit*16-256Mbit) производства компании Samsung.

За работу USB-интерфейса отвечает экономичный микроконтроллер CY7C68013A производства Cypress Semiconductor Corporation, используемый в нескольких других устройствах захвата видео.

А вот и коренное отличие от платы, не имеющей в своем наименовании приставку Pro: здесь за вывод сигнала отвечает чип TDA9975BEL производства все той же NXP Semiconductors.

Установка, подключение устройств

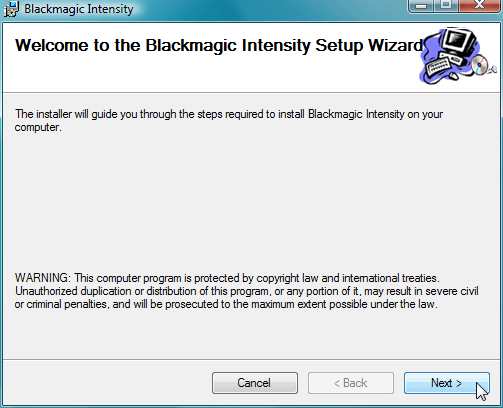

После установки платы в PCI-E слот материнской платы, необходимо установить с прилагаемого компакт-диска драйверы устройства. Установка происходит быстро, после нее потребуется перезагрузка операционной системы.

Теперь Диспетчер устройств пополнился двумя новыми пунктами:

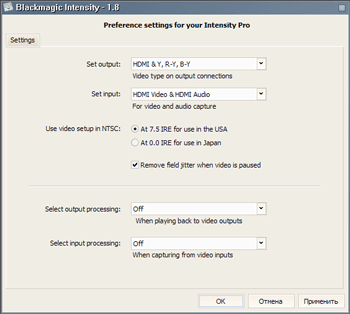

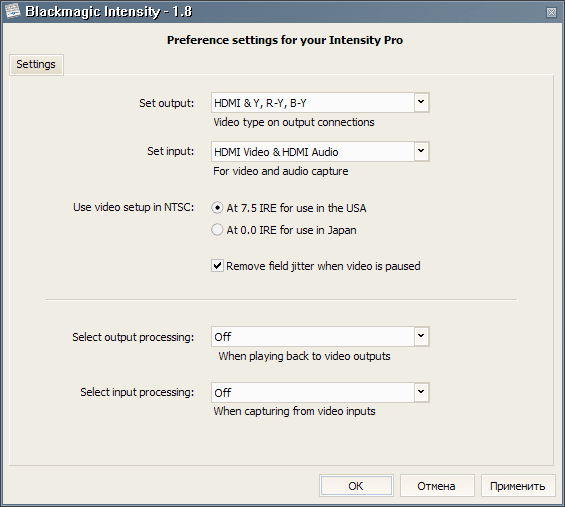

Перед использованием платы Intensity-Pro крайне необходимо внимательно прочитать PDF-руководство, метод тыка не всегда может принести положительный эффект. Например, если вы смените источник сигнала с цифрового на, к примеру, композитный, то как устройство узнает об этом? Или, наоборот, захотите посмотреть на текущий результат монтажа путем композитного подключения вместо цифрового? Нет, автоматический поиск и активация подключенного в данный момент источника в устройстве не предусмотрены, ведь к нему может быть одновременно подключено несколько как источников, так и мониторов (устройств просмотра). Сменить настройки ввода/вывода необходимо вручную, с помощью модуля настроек Blackmagic Intensity — 1.8, который скрывается в Панели Управления Windows.

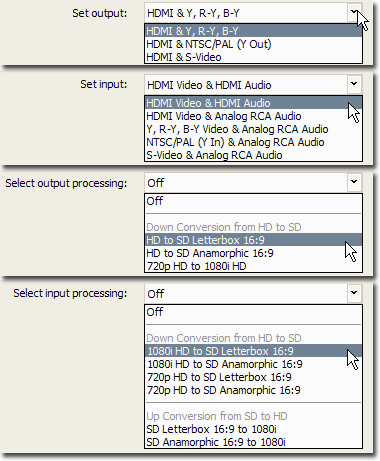

Ниже приводятся все возможные варианты подключений и обработки вводимого/выводимого сигнала "на лету" (Intensity Pro):

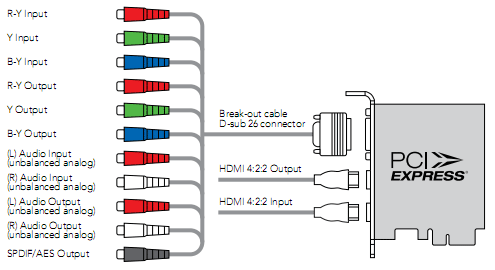

Наконец, мы подошли к "расшифровке" этого загадочного D-sub коннектора. На рисунке можно видеть достаточно подробную схему с обозначением каждого штекера.

В PDF-руководстве, находящимся на компакт-диске, приводится несколько способов подключения платы к различным устройствам. Вот некоторые из них:

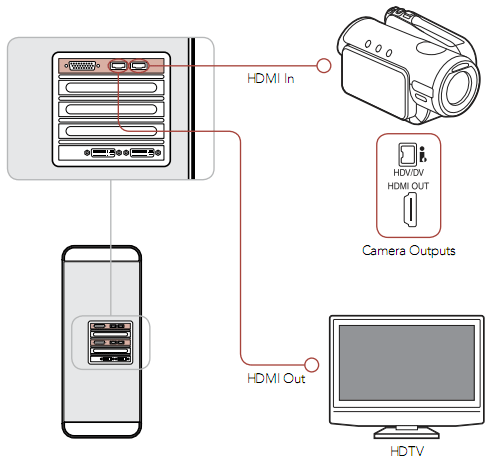

Типичное применение: захват с видеокамеры по HDMI с одновременным просмотром на ТВ через HDMI

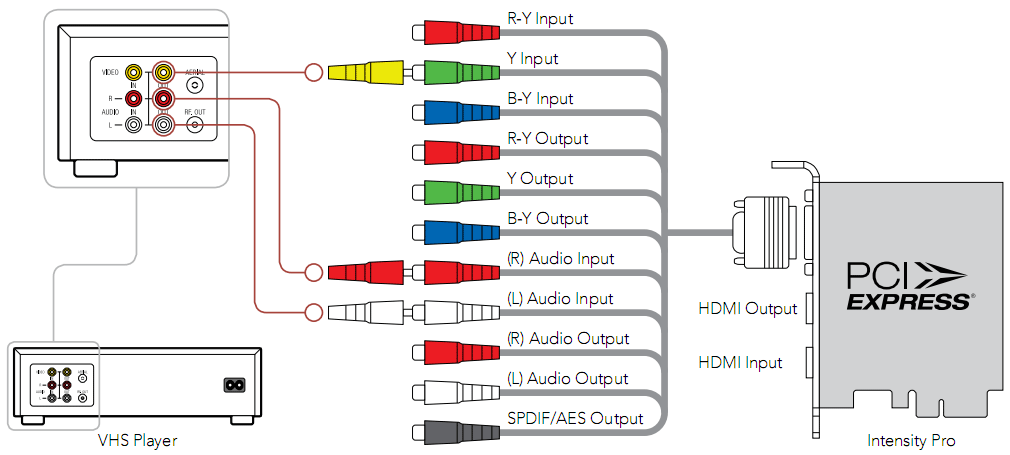

Захват видео с VHS-плеера по композитному подключению

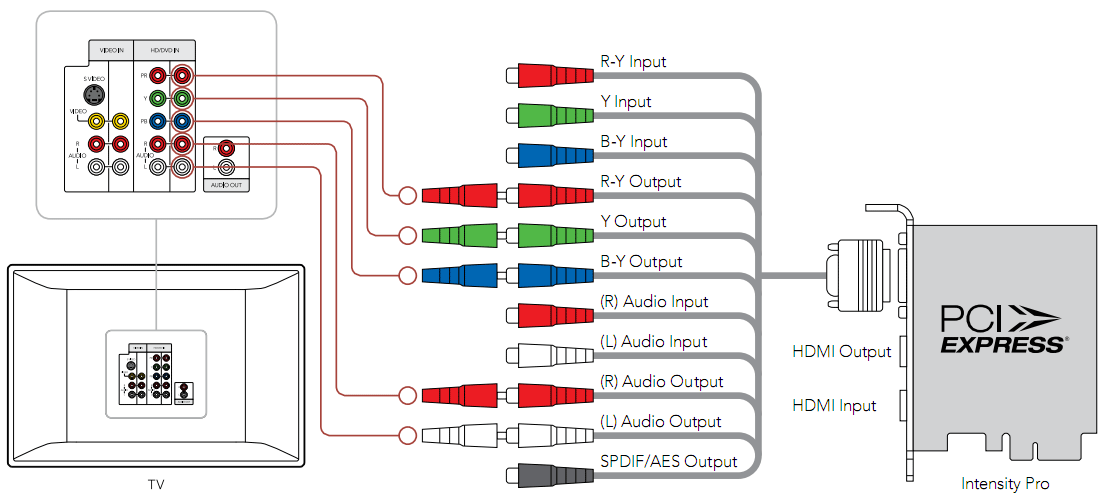

Просмотр материала на ТВ через компонентное подключение

Как видим, в случае с первой картой возможно лишь типичное применение: захват и просмотр строго по HDMI. Но и это бесценная возможность для тех, кто монтирует в HD-качестве. Благодаря цифровому способу передачи сигнала монтажер может видеть итог своей работы без каких-либо искажений, свойственных аналоговым интерфейсам; становится доступным контроль цвета и других параметров фильма, что при аналоговом подключении делать довольно рискованно (речь о часто используемых TV-выходах видеокарт). Разумеется, сигнал с платы поступает на телевизор не только лишь во время захвата видео. Если вы работаете в видеоредакторе, который поддерживается платой, то вывод видео со звуком производится постоянно - проще говоря, содержимое рабочего окна мотнажной программы дублируется на телевизор. Но, в отличие от "монтажки", на телевизор подается видео в "настоящем" разрешении и с "настоящим" качеством.

Pro-версия платы дает фантазии разбежаться. Здесь на выбор пользователя, кроме цифрового выхода, присутствуют еще и различные аналоговые, в том числе и через компонентный вход телевизора.

А что уж говорить о возможностях, когда в ПК установлены сразу две платы...

Захват, редактирование

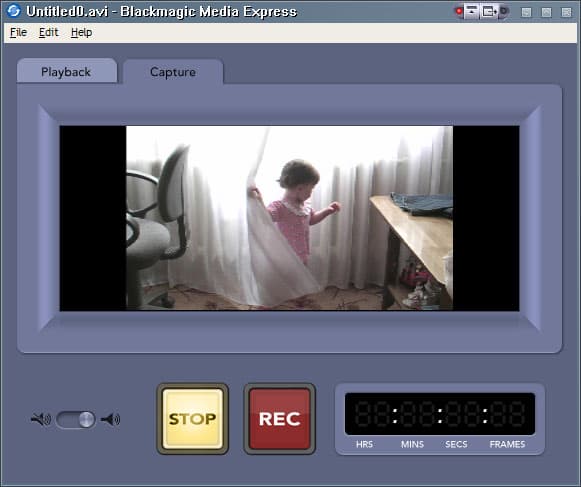

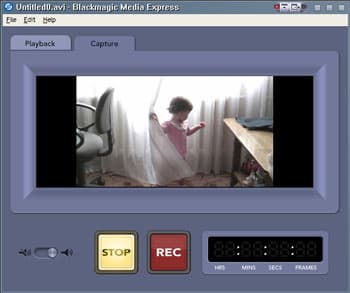

Кроме такого запаса возможностей, идущий в комплекте дистрибутив устанавливает еще и дополнительные модули. К примеру, практически не требующий ресурсов "захватчик", он же просмотрщик захваченного материала:

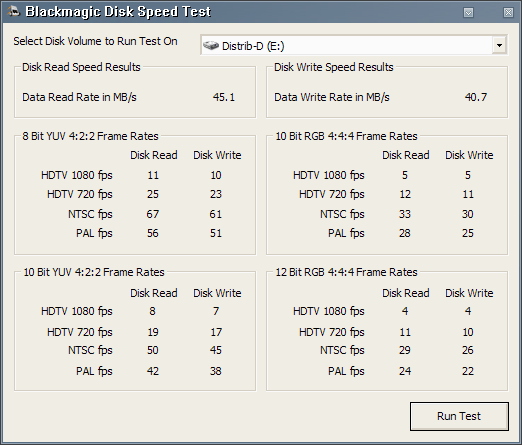

Нельзя не обратить внимания и на такую полезную утилиту, как Blackmagic Disk Speed Test. Из одного лишь названия становится понятным назначение этого модуля: ну конечно, тестирование ваших жестких дисков (массивов дисков) на скорость.

Помимо всего, если в вашей системе был установлен видеоредактор (к примеру, Premiere Pro), в нем появится несколько новых шаблонов проектов:

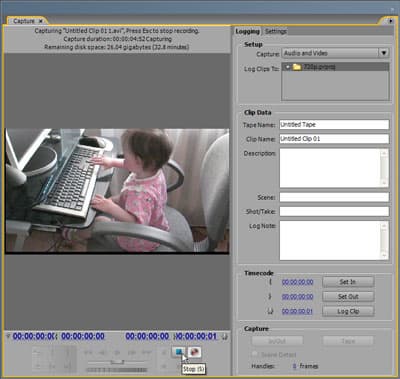

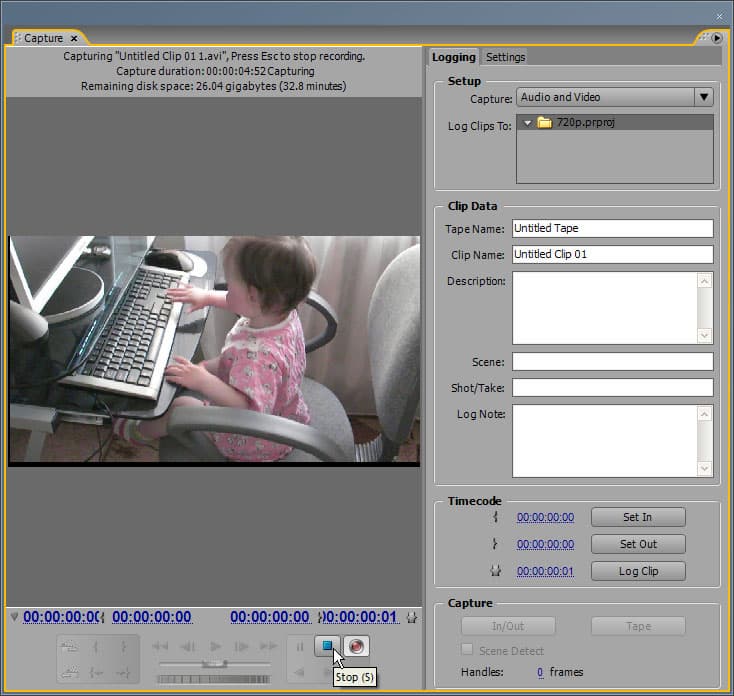

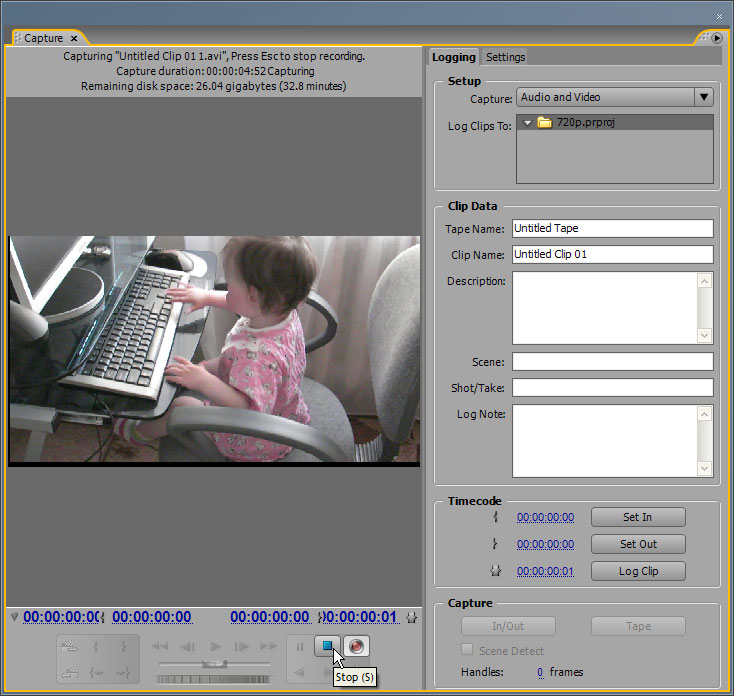

После выбора шаблона можно начинать захват, который производится стандартно:

Если шаблон проекта был выбран верно (захваченное видео полностью соответствует тому шаблону), то полученные таким образом файлы не требуют просчета — красная полоса над дорожкой присутствует лишь над переходом.

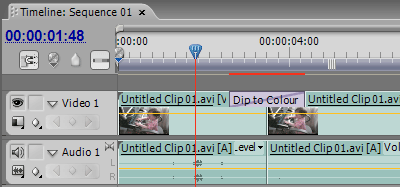

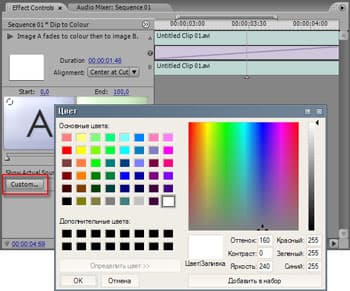

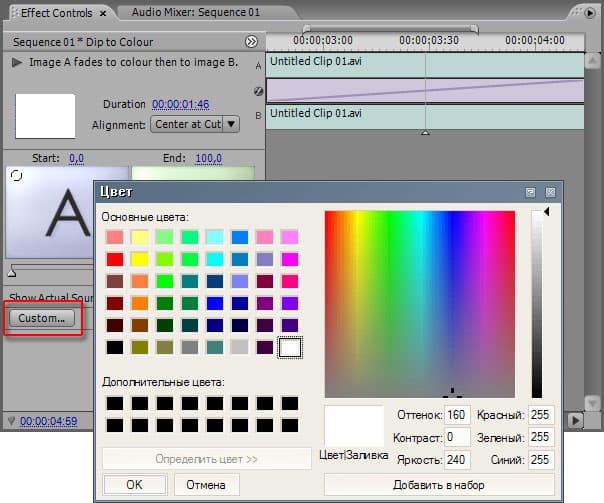

Кстати, о переходах. В программе, кроме новых заготовок (пресетов), в копилке эффектов появился новый переход - Dip to Colour.

В отличие от стандартных Dip to White и Dip to Black данный переход предоставляет пользователю возможность не ограничиваться лишь белым и черным цветом, а выбрать нужный тон самостоятельно.

Вкратце скажем о получающихся при захвате объемах файлов. В зависимости от выбранного шаблона, этот объем может различаться в десятки раз:

Размер кадра МБ/сек МБ/мин. ГБ/час
Сжатое видео
Стандартное разрешение — Mac OS X
720x486/29.97fps (NTSC)
4,6
275,4
16,1
720x576/25fps (PAL)
4,6
275,4
16,1
Стандартное разрешение JPEG — Windows XP
720x486/29.97fps (NTSC)
5,1
306
17,93
720x576/25fps (PAL)
4,8
288
16,88
Высокое разрешение DVCPro HD — Mac OS X
1280x720p/59.94fps
14
837,9
49,1
1920x1080/50i
14
837,9
49,1
1920x1080/59.94i
14
837,9
49,1
Высокое разрешение JPEG — Windows XP
1280x720p/59.94fps
5
300
17,58
1920x1080/50i
11
660
38,67
1920x1080/59.94i
13,19
791,21
46,36
Несжатое видео
Стандартное разрешение 4:2:2
720x486/29.97fps (NTSC)
21,5
1288
75,5
720x576/25fps (PAL)
21,2
1274,4
75
Высокое разрешение 4:2:2
1280x720p/59.94fps
106,8
6409,7
375,6
1920x1080/50i
100,3
6020,5
352,8
1920x1080/59.94i
120
7199,9
421,9

Ниже приведены краткие характеристики файла, полученного при захвате по HDMI c камеры Sanyo Xacti HD-700 в Adobe Premiere Pro CS3 с пресетом 720p (из информации MediaInfo):

Формат Видео Аудио
Формат : AVI
Формат/Family : RIFF
Битрейт : 120 Мбит/сек
StreamSize : 364 Килобайт
Кодек : M-JPEG
Кодек/Info : M-JPEG including Huffman Tables
Битрейт : 110 Мбит/сек
Ширина : 1280 пикс.
Высота : 720 пикс.
Соотношение : 16/9
Частота кадров : 59.940 кадр/сек
Разрешение : 24 бит
Interlacement : Top Field First
Бит/(Пиксели*Кадры) : 2.000
Кодек : PCM
Кодек/Info : Microsoft PCM
Codec settings : Little / Unsigned
Codec settings, Endianness : Little
Codec settings, Sign : Unsigned
Битрейт : 1536 Кбит/сек
Каналы : 2 канала
Частота : 48 КГц
Разрешение : 16 бит

Разумеется, такой файл "весит" во много раз больше тех, какие создаются камерой при использовании встроенного в нее кодировщика. Но здесь присутствует упоминавшийся ранее плюс: фактическое отсутствие процессорных затрат на распаковку видеопотока, что при наличии достаточно быстрых дисков (массивов дисков) требует гораздо меньше ресурсов при монтаже.

Выводы

Прежде чем делать какие-либо выводы, мы попытались с помощью данных устройств произвести захват HD-видеопотока с Blu-Ray диска Casino Royal. Казалось бы, технология проста: в качестве источника сигнала будем использовать видеовыход HDMI компьютера Shuttle c Blu-Ray приводом Pioneer. В качестве устройства захвата — ПК с двухъядерным Athlon и платой Intensity Pro. Ну что тут может помешать?

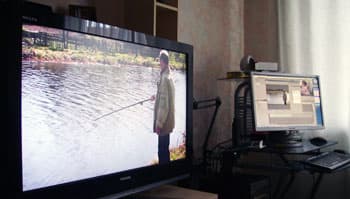

Для одновременного вывода на два монитора Shuttle был настроен соответствующим образом: роль одного из мониторов играла телевизионная Full-HD ЖК-панель, а в качестве второго монитора использовалась карта захвата Intensity Pro. Фильм проигрывался в одной из последних версий CyberLink PowerDVD, и, пока изображение подавалось на ЖК-телевизор, всё было в порядке. Но стоило лишь перетащить окно плеера на другой монитор (попросту говоря, на карту захвата, работающую во втором ПК), как через три-пять секунд воспроизведение останавливалось, и на фоне черного экрана можно было видеть следующее сообщение:

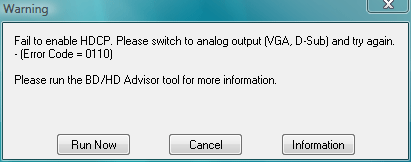

Что-ж, довольно доходчиво. Небезызвестная защита HDCP во всей своей красе (данная технология описана в статье Кирилла Кочеткова «Воспроизведение HD-видеофильмов на компьютере с платформой AMD», лаконичная статья есть и в Википедии). Получается, наши устройства не умеют работать с HDCP? Ну конечно, не умеют, иначе создатели этой защиты зря работали. Ведь в таком случае любой, имеющий карту захвата с HDMI-входом, в два счета скопировал бы чистейшую оригинальную картинку с самого что ни на есть популярного и дорогого Blu-Ray диска, ну а дальше...

Помните, в середине статьи мы упоминали о необходимости читать инструкцию? Легко давать советы, особенно, когда сам не следуешь им. В PDF-руководствах к обоим устройствам четко обозначено:

"...Copy protected video

HDMI video sources may output copy protected encrypted video. By law Intensity Pro is not allowed to capture from copy protected HDMI sources, such as HDCP encrypted video and DVD players...". Жаль, конечно, но раз нельзя, то... лучше не нужно.

Надеемся, читатель убедился — подобные аппараты становятся все более необходимы; они вполне жизнеспособны и будут востребованы еще очень долгое время.

Стоимость устройств Intensity и Intensity Pro на день выхода обзора составляет 8 091 и 11 270 рублей.
