Самодельная тележка-скейтер для съемки видео


Видео скейт

При съемке отдельных фотографий нужно как можно лучше стабилизировать камеру, чтобы предотвратить снижение четкости из-за ее смещений во время экспонирования. При съемке серии фотографий с проводкой или видеосъемке задача иная — обеспечить плавное движение (продольное или поворот) камеры в процессе съемки. Выполнить плавный поворот позволит штативная видеоголовка, а для перемещения камеры применяются плечевые и поясные монтировки, тележки, краны, слайдеры и скейтеры. Продолжу тему самоделок для видеосъемки («Самодельный стабилизатор», «Съемка видео / Приспособления») скейтером — маленькой тележкой для камеры. Простейший скейтер — обычный спортивный скейт с хорошими колесами и сбалансированной платформой. Чтобы сделать его более функциональным и удобным, платформу нужно заменить на раму со штативной головкой.

Описываемый далее скейтер сделан из пластиковых полипропиленовых водопроводных труб и фитингов, деталей скейта и центральной колонки с головкой от старого штатива. Я выбрал трубы и фитинги калибра 25 мм для монтажа сваркой. Трубы меньшего диаметра не обладают достаточной жесткостью, а из более толстых получается более громоздкая конструкция. Для скейтера понадобится собственно труба (нужно примерно 0,5 метра), три тройника, два уголка поворота на прямой угол, пять заглушек.

Мне не удалось найти трубки и арматуру для соединения склейкой. А те, что для сварки, сами собой не стыкуются, так как внешний диаметр трубок больше внутреннего диаметра фитингов, что обусловлено технологией сварки. Лишние 2-3 миллиметра нужно как-то «снять». Лучшего способа, чем остругивание обычным рубанком для обработки древесины, я не придумал. Пластик довольно мягкий и вязкий, рубанок легко убирает лишний слой. Сколько трубы остругать и отрезать — зависит от размеров тележки. Для тележки под легкую зеркалку (Canon EOS 600D) с легким объективом достаточно ширины колеи в 20 см. Исходя из имеющихся у меня компонентов, я оценил размер соединительных трубочных колен в 5,5 см. Всего таких колен потребуется восемь (по два на каждую колесную ось и четыре на центральную секуцию). А значит обрабатывать рубанком более полуметра трубы не нужно. После остругивания лишнего (диаметр проверяется заглушкой), труба пилится ножовкой на секции по 5,5 см. Так как контролировать диаметр трубки при остругивании по всей длине в 50 см не просто, лучше делать секции последовательно — остругать 6-7 см, отпилить и т. д.

Колеса от скейта с подшипниками можно приобрести в спортивном магазине. Нужно стараться найти колеса с максимально ровной поверхностью, чтобы потом не тратить время на ручную доводку ножом и наждачкой их формы до идеальной. Главный мешающий плавному качению дефект — остатки от литья или неровности склеек половинок колес. Колеса монтируются к полипропиленовым заглушкам с помощью болтов и гаек М8. Для этого в пластиковых заглушках нужно просверлить отверстия под болт.

Болты и гайки нужно подбирать такие, чтобы размеры головок не были больше диаметра подшипника. В идеале головки болтов и гаек должны опираться только на внутренний цилиндр подшипника, тогда не возникнет помех свободному прокручиванию. Хорошо, если изнутри головок болтов будет широкая фаска. Гайки с фиксирующими пластиковыми вставками обычно имеют узкую шейку с одного конца, и именно эти гайки стоит использовать, устанавливая их узким концом к подшипнику при монтаже колес на подшипники и заглушки.

Видео скейт

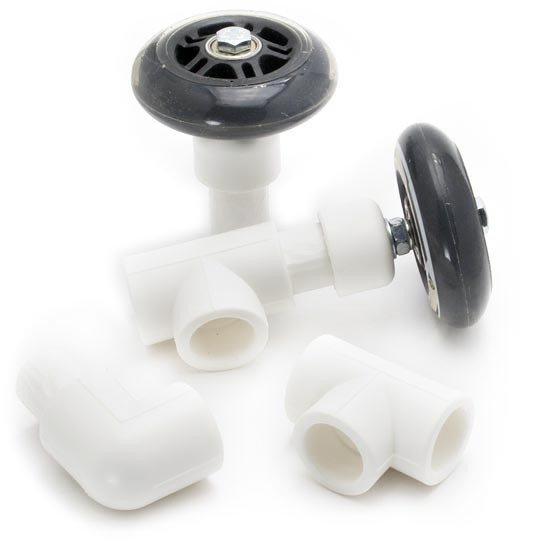

Детали скейтера. Колеса на заглушках, тройники, уголки и переходники-трубки

Важная часть конструкции — узел крепления камеры. Я сделал его из центральной колонки от старого штатива. Пропорции тележки должны быть такими, чтобы обеспечивать ее естественную устойчивость. Слишком длинная центральная колонка будет раскачиваться и вибрировать при качении и не позволит снять качественное кино. Мне удается снимать без особенных усилий при высоте колонки до 20-30 см.

Если центральной колонки от штатива нет, узел крепления камеры можно изготовить из пластиковой трубки, заглушки и штативной головки или просто длинного штативного болта. Штативная головка монтируется на заглушку, заглушка — на трубу и все вместе — на тележку. Именно поэтому в перечне необходимого для скейтера было 5, а не 4 заглушки (по числу колес). Штативная головка или штативный болт крепятся к заглушке так же, как колеса — через просверленное отверстие. Стоит сделать несколько разной длины трубок (к примеру, 5, 15, 30 см) — центральных колонок для установки камеры на разной высоте.

Видео скейт

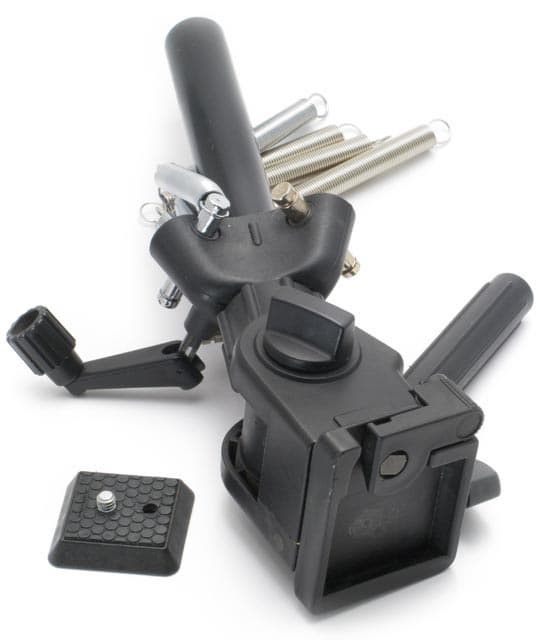

Центральная колонка от старого штатива

Видео скейт

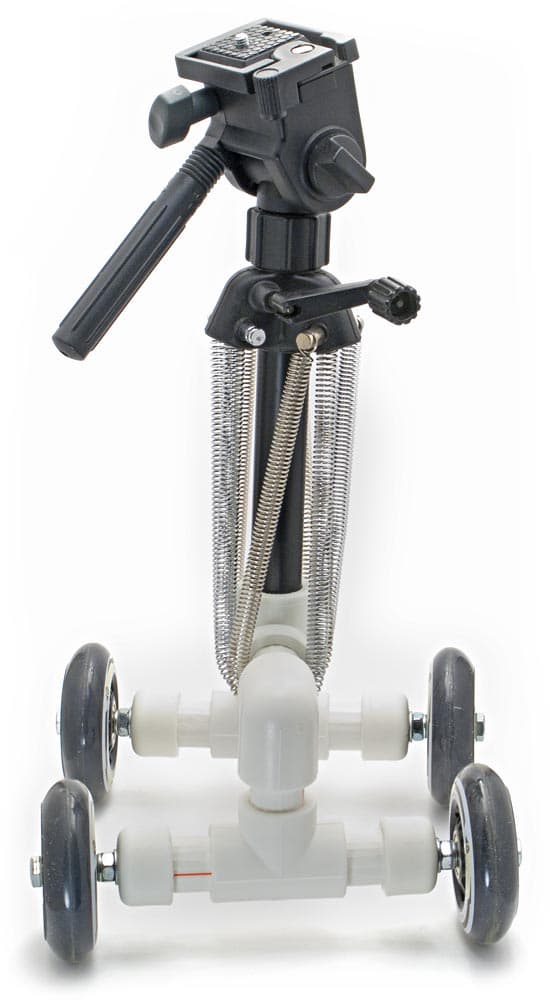

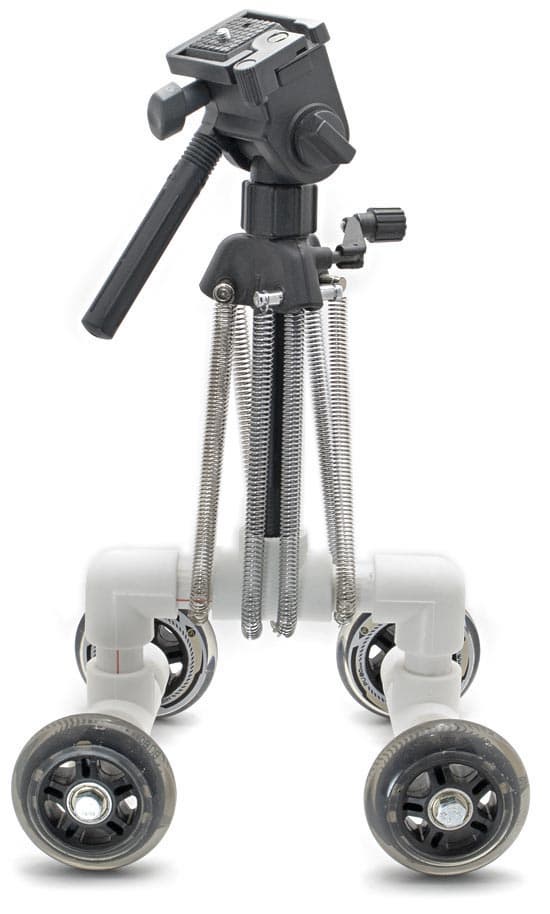

Мини-тележка в сборе. Пружины от настольной лампы не дают конструкции рассыпаться, но особой необходимости в них нет (я использовал их просто потому, что они были, а в креплении центральной колонки от штатива оказались подходящие отверстия)

Как собирается тележка, нетрудно разобраться по приведенным фотографиям. Отмечу лишь, что в местах соединения секций возможно их взаимное вращение. Это позволяет настроить тележку так, чтобы она ехала прямо или с постоянным поворотом. Также поворот тройника центральной колонки позволяет установить колонку не вертикально, а под некоторым углом — для балансировки конструкции с более тяжелыми камерами и более длинными объективами.

Процесс использования скейтера-тележки несложен, но требует некоторой тренировки. Сначала нужно установить камеру в требуемом для съемки ракурсе. Затем настроить направление перемещения скейтерa с помощью взаимного поворота секций. Прокатать тележку по предполагаемому пути и проверить его чистоту. Затем определиться с положением собственного тела для максимально равномерного перемещения тележки на протяжении всего пути. Несколько раз прокатить тележку с камерой по предполагаемому пути во время съемки, чтобы точно настроить направление движения и поворот, а также потренироваться самому и приспособиться к съемке. Наконец, включить режим записи и выполнить съемку.

Тележка-скейтер чувствительна к неровностям поверхности и использовать ее на асфальте невозможно — камеру будет трясти. Подходящие для использования с тележкой «естественные» ровные поверхности — гранитные бордюры и парапеты, деревянные скамейки. Прежде чем катать по ним тележку, с них следует смести соринки. Идеально было бы найти рулон гибкого материала с высокой твердостью, чтобы тележка его не проминала. Его можно было бы носить в рюкзаке вместе с тележкой и при необходимости настилать на любые природные поверхности.

Пример использования скейтера для съемки на улице. При съемке выполнялись перемещения параллельно снимаемой сцене и перпендикулярно к ней (наезды). В ролике оставлены эпизоды сотрясения камеры при наезде тележки-скейтера на границы гранитных бордюров, чтобы показать слабые места подобных конструкций (которых нет у слайдеров, имеющих другие недостатки — ограниченную длину пути перемещения камеры). Скачать ролик MP4 16 МБ

Пример использования тележки для съемки мультфильма. Скачать ролик MP4 1 МБ
