Ремонт штатива

«Системный» штатив и его оперативный ремонт


Manfrotto digi 714SHB

Про штативы в разделе «Цифровое фото» уже было написано в цикле статей «Эх, жизнь дорожная такая сложная». И я бы не стал писать на эту тему еще, если бы не поломка любимой треноги. Когда она сломалась и нужно было искать замену, найти что-то подобное оказалось не просто. Во-первых, штатив обладал определенными качествами, не свойственными основной массе продукции. А во-вторых, он уже стал частью «системы».

То, что принадлежностей к камере в арсенале фотографа предостаточно, не удивительно. Но, что к штативу «прирастает» множество полезных узлов, понимаешь только тогда, когда штатив приходится менять на новый, а всю систему перестраивать. А потому возникает желание починить устройство. Сначала починить еще на съемке, на которой штатив сломался, ведь работать-то надо. Ну а затем починить, чтобы сохранить слаженную систему. В первом случае предполагается временный ремонт. Во втором — более-менее основательный. Для первого случая стоит иметь при себе универсальный ремкоплект. Ясно, что специфический ремкомплект для штатива носить при себе было бы слишком большой роскошью. А вот что-то легкое и универсальное по применению — вполне разумно.

Системный штатив

Но начнем со штатива и его системы. Из нескольких штативов, которыми я пользуюсь, наиболее востребованным, особенно для выездной съемки, оказался алюминиевый digi 714SH(B-Black) компании Manfrotto. Он легок (весит примерно 1 кг), помещается в небольшой портфель или рюкзак (в собранном состоянии длина штатива около 35 см), выдерживает нагрузку до 2,5 кг и позволяет снимать с уровня от 32,5 см (центральную колонку можно перевернуть и тогда снимать с уровня пола) до 122 см. Каждая ножка состоит из 4 секций. Крайние тонкие благодаря «сложному» профилю трубок совсем неплохо держат нагрузку и не очень «вибрируют». Штатив комплектуется встроенной шаровой головкой, зажимной механизм которой вполне удовлетворит фотографа с легкой камерой (компактом), занимающегося неторопливой съемкой. Для оперативной работы такая шаровая головка не подходит. Когда я покупал этот штатив, планировал заменить центральную колонку на обычную, однако найти такую не удалось. И еще оказалось, что если вес груза, носимого на себе, критичен, встроенная шаровая головка — хороший вариант и, несомненно, более практичный, чем просто неподвижный узел крепления камеры.

При выборе штатива я искал вариант с замками быстрой фиксации ножек, так на прошлом штативе с резьбовым зажимом сломался именно этот зажим. После 3 лет эксплуатации на Manfrotto digi 714SH снова сломался именно замок. Свои три года штатив отслужил исправно, и никаких претензий к производителю нет. Конечно, более качественная пластмасса или даже композитный пластик служили бы дольше. Но цена таких материалов «не войдет» в цену качественного алюминиевого штатива с профилированными ножками и штативной головкой, который на момент покупки стоил чуть больше 100 долларов.

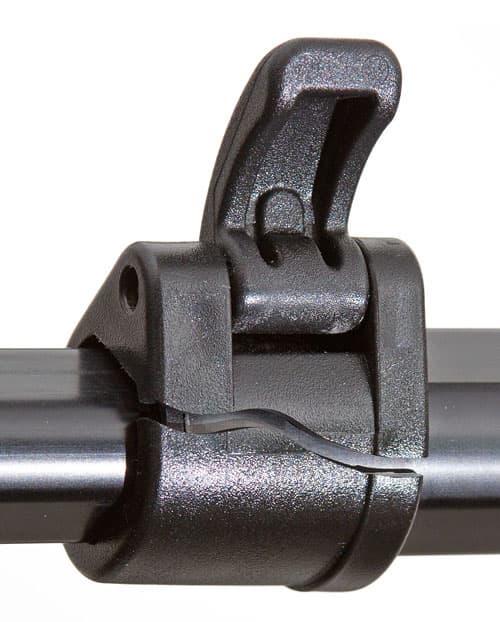

поломка замка

Но вернемся к системе штатива. Первая добавка к ней — адаптер для быстросъемной площадки 200PL-14 (Manfrotto 323). Его можно закрепить на шаровую головку и оперативно монтировать камеру на штатив при съемке.

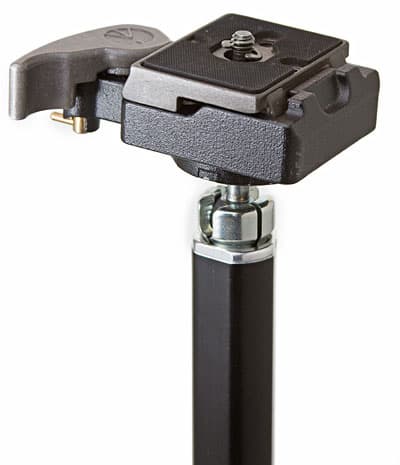

Manfrotto digi 714SHB и система быстросъемной площадки Manfrotto 323
Адаптер быстросъемного крепления Manfrotto 323

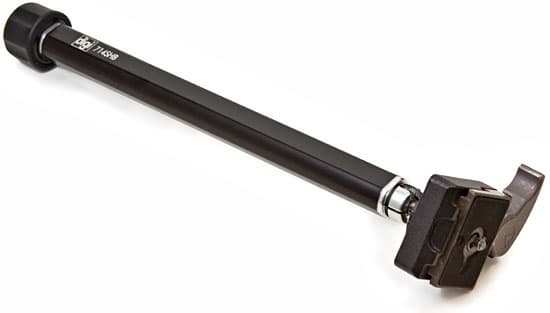

Монопод Manfrotto digi 714SHB
Съемная центральная колонка штатива может использоваться как упор для съемки с уровня колена или мини-монопод

Чтобы работать со штативом было удобнее, на него нужно установить нормальную штативную головку. Для это центральная штанга переворачивается и остается только сделать переходник с метрической резьбы зажимного узла встроенной шаровой головки на стандартную для крепления камер к штативам дюймовую 3/8″.

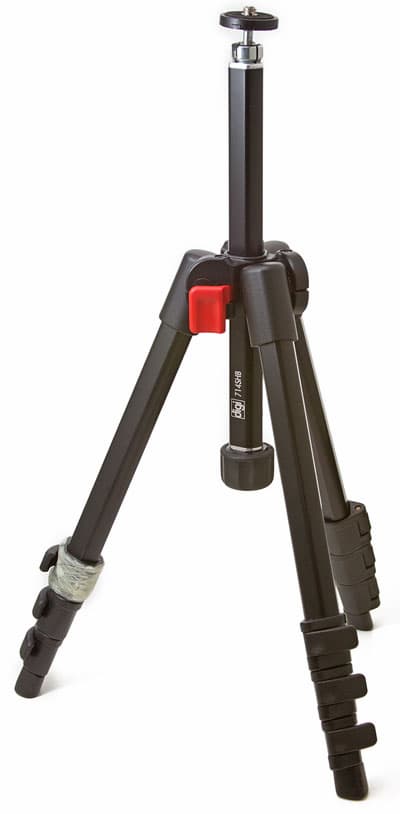

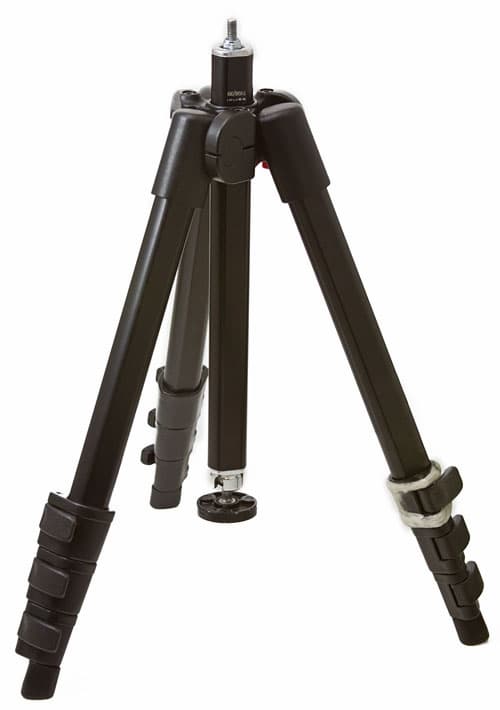

Manfrotto digi 714SHB

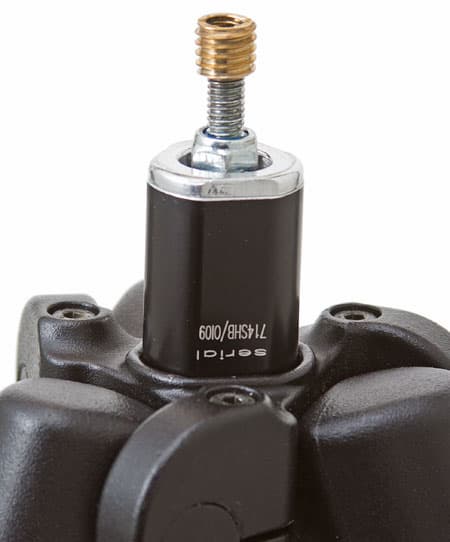

Manfrotto digi 714SHB, переходник с метрической резьбы M6 на дюймовую 3/8

За неимением нормального резьбового адаптера его можно сделать из стандартных переходников 1/4″—3/8″, пройдя внутри такого переходника метрическим метчиком М6 и подмотав при монтаже для надежности веревочный уплотнитель. При наличии станка переходник лучше выточить. Так как хвостовик М6 является частью натяжного зажимного узла шаровой головки («висит» на пружине), он не всегда точно отцентрован. Для точного позиционирования шаровой головки между ней и центральной колонкой нужно установить толстую металлическую прокладку с центральной дыркой большей чем 3/8 дюйма. Тогда основа шаровой головки будет опираться на срез центральной колонки и естественно окажется соосной центральной колонке.

На штатив можно установить легкую или среднюю по весу шаровую головку:

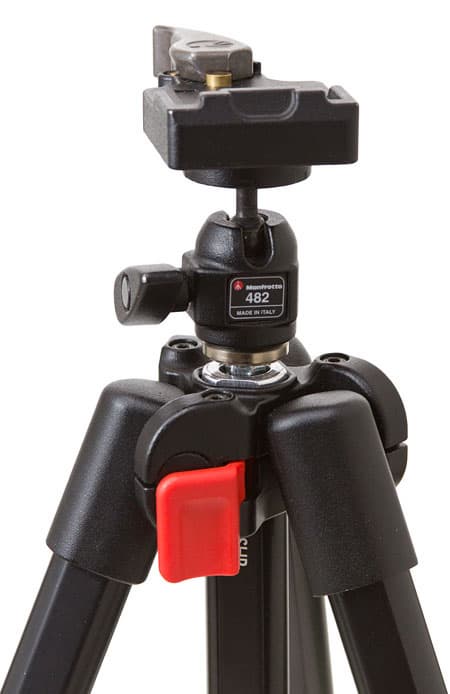

Manfrotto digi 714SHB и штативная головка Manfrotto 482
Штатив с установленной шаровой головкой Manfrotto 482. Головка выдерживает вес до 2 кг и сама весит чуть более 100 г. По грузоподъемности и надежности она, вероятно, не лучше встроенной штатной, но зато позволяет настраивать положение камеры более точно и просто.

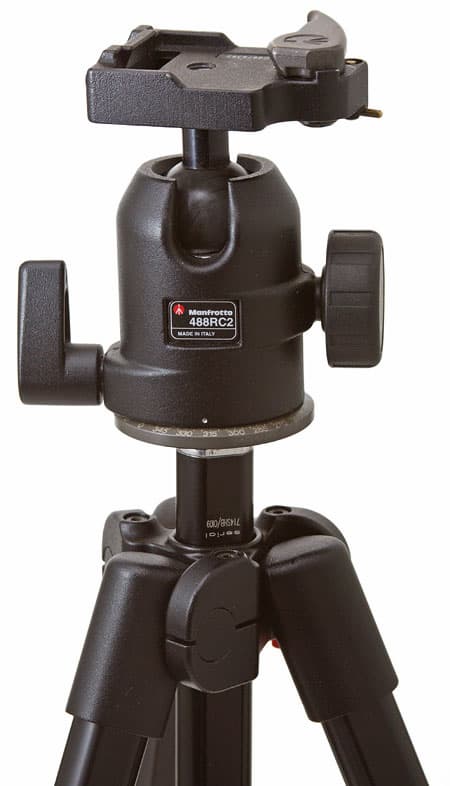

Manfrotto digi 714SHB и штативная головка Manfrotto 488RC2
Штатив с установленной шаровой головкой Manfrotto 488RC2. Головка выдерживает вес до 8 кг и сама весит почти как штатив — ≈0,8 кг. Головка кроме шарового узла имеет и узел панорамирования. Она удобна, но для используемого штатива чрезмерно громоздкая и тяжелая. Тем не менее именно такой комплект я использую чаще всего.

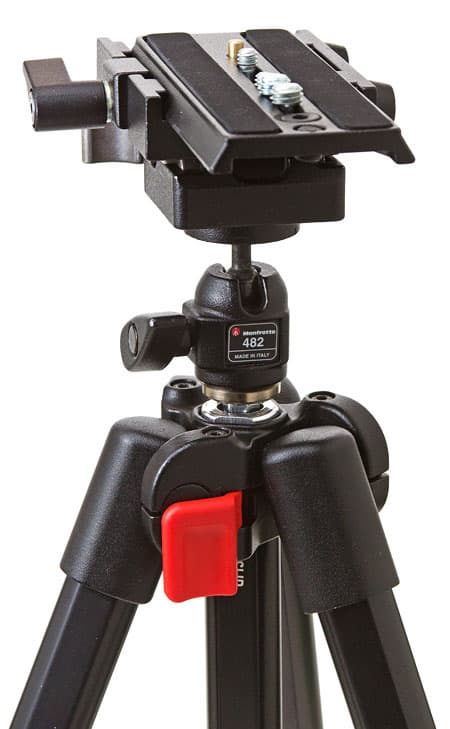

Manfrotto digi 714SHB и штативная головка Manfrotto 482
Для панорамной съемки или макросъемки удобно использовать адаптер, позволяющий перемещать площадку крепления камеры вдоль направления съемки. Одна из его версий — Manfrotto 357Pl. Диапазон допустимых перемещений — 80 мм. Масса адаптера — 0,33 кг.

Manfrotto digi 714SHB и штативная головка Manfrotto 488RC2

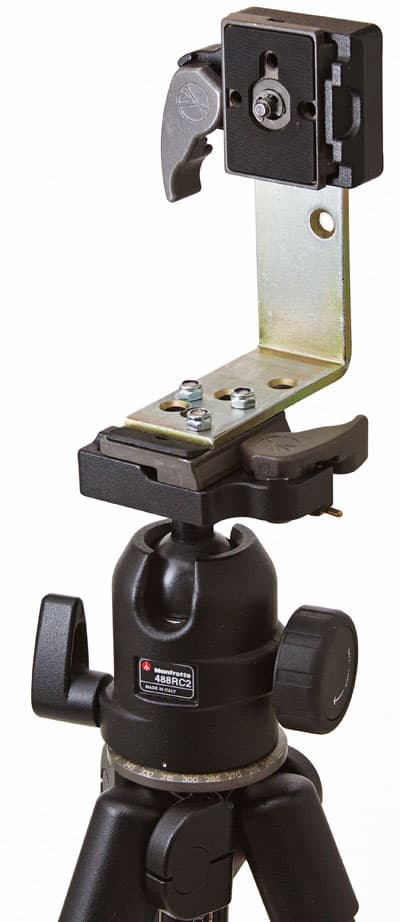

Для съемки с вертикальным положением камеры в систему стоит добавить уголок поворота положения камеры на 90 градусов. Он может работать в паре с описанной выше площадкой с продольным перемещением Manfrotto 357Pl. Приведенный на фотографии адаптер изготовлен из металлического уголка и комплекта адаптера быстросъемного крепления Manfrotto 323. Существуют и заводские версии подобных конструкций.

Ремонт

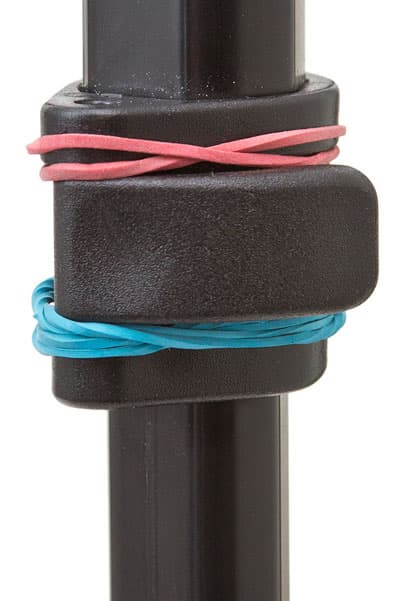

Когда на съемке лопнул замок крепления ножки штатива, а снимать нужно было обязательно с использованием штатива (видео легкой камерой), в ход пошли обычные бухгалтерские резинки. На иллюстрации далее их всего две, но реально я закрепил замок четырьмя резинками. Обычно я закрепляю такими резинками комплекты пальчиковых аккумуляторов для вспышки и диктофона и наматываю их с запасом. Так что подобные резинки — одна из необходимых составляющих в моей «аптечке».

Ремонт замка штатива

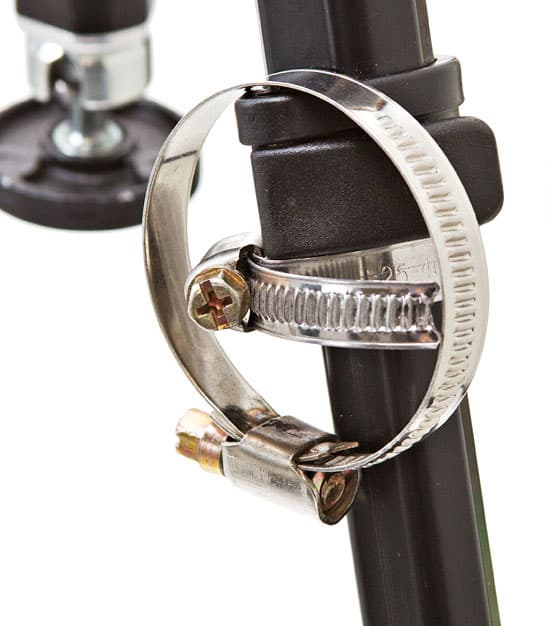

Более жестким и надежным решением временного крепления трещины может быть металлический хомут с червячным резьбовым натяжением. Такие хомуты легки и достаточно прочны. В фоторюкзаке стоит иметь подобные приспособления с диаметрами и под ножки штатива, и под максимальный диаметр используемых объективов.

Ремонт замка штатива

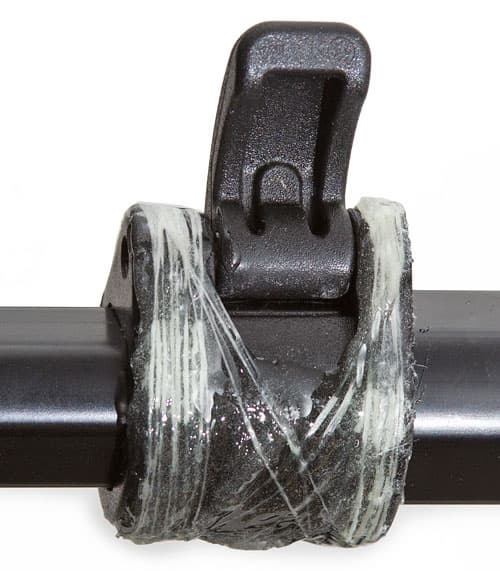

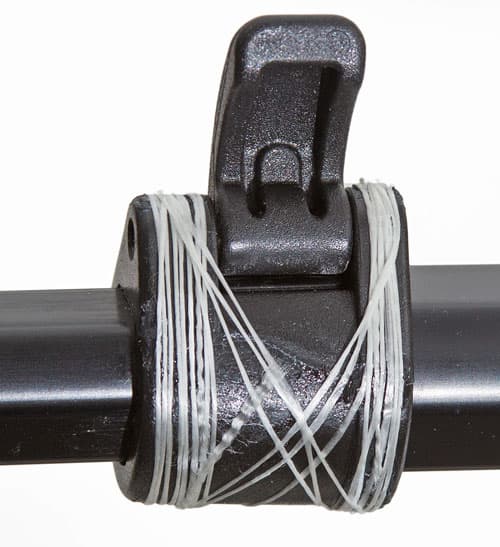

Описанные выше способы ремонта — временные меры. С ними использовать штатив неудобно. Так как я не захотел разукомплектовывать свою штативную систему и создавать новую, пришлось выполнить основательный ремонт замка крепления ножки. Надежного клеевого соединения, которое можно реализовать в домашних условиях для узла работающего на разрыв, не создать. Поэтому пришлось «надеть» на замок постоянный хомут из композитного материала — капроновой нити и эпоксидной массы с отвердителем.

Ремонт замка штатива
Для крепления капроновой нити на замок можно нанести несколько капель обычного клея-геля, который не даст нити при намотке сползать.

Ремонт замка штатива
Далее на нить и замок наносится слой эпоксидной массы с отвердителем.

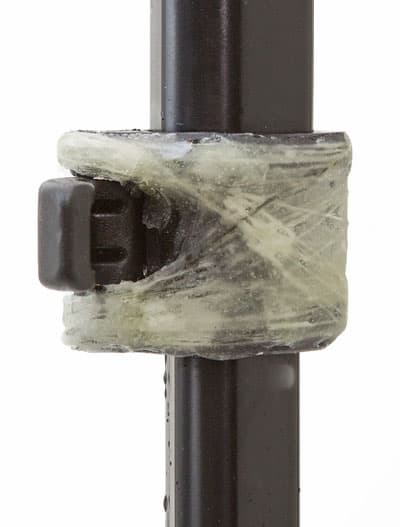

Для надежности после высыхания первого композитного слоя я нанес на замок еще один. В результате получился надежный «постоянный» хомут.

Ремонт замка штатива
Отремонтированный замок

На самом деле ремонтировать замки штативов Manfrotto подручными средствами вовсе не обязательно. Для меня оказалось неожиданностью, что ремкомплекты для фототехники все еще продаются. Всего за ≈5 долларов мне продали в магазине «Кинолюбитель» на Ленинском проспекте (Москва) комплект Manfrotto R714,16, который легко установить на место сломанного замка. Чтобы облегчить процесс установки замка, можно руководствоваться документами с описаниями и схемами сборки, выложенными на сайте Manfrotto в описаниях продуктов. Так как ссылки на них, судя по виду, не являются постоянными, я скачал схему штатива Manfrotto digi 714SH, которую можно загрузить отсюда. Может, пластик сломавшегося замка был и не очень хорошим, но схемы полезны для ремонта и красивы сами по себе.

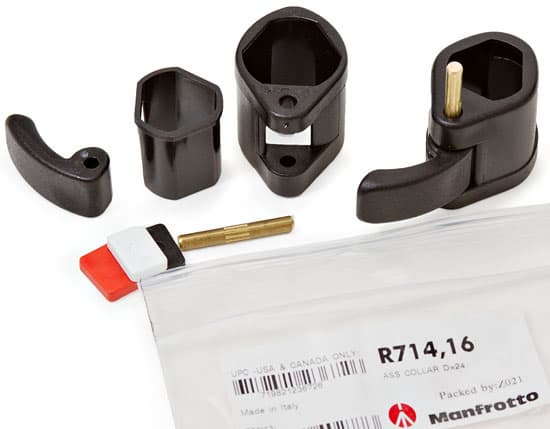

Ремкомплект Manfrotto
Ремкомплект Manfrotto R714,16
