Кулер Titan TTC-NC25TZ/PW(RB)


Продолжая тему, поднятую в недавнем обзоре сверхкомпактного кулера Thermaltake SlimX3, сегодня мы изучим еще одного интересного представителя из семейства низкопрофильных систем охлаждения — продукт бренда Titan с незатейливым артикулярным наименованием TTC-NC25TZ/PW(RB). На поверку, к рекордам компактности, в отличие от Thermaltake SlimX3, он не стремится, «подрастая» на дополнительные 8 мм (46 мм против 38 мм у SlimX3, эквивалент серверной высоты 1.5U). Но эта прибавка в росте (не очень уж и существенная даже по меркам компактных компьютерных систем) дает ему очень серьезную фору в конструктивно-техническом отношении, где наиболее значимыми преимуществами являются четыре тепловые трубки, увеличенный пластинчатый радиатор и полноценная мультиплатформенная совместимость (с поддержкой всех актуальных платформ Intel и AMD). Опять же, традиционным фактором, подогревающим интерес к продукции Titan, выступает разумный ценник — планка рекомендованной стоимости TTC-NC25TZ/PW(RB) зафиксирована на отметке 700 рублей, что вполне соответствует объективным рыночным реалиям для систем охлаждения такого класса. И если пользователь не ставит своей целью абсолютный минимум высоты, то этот кулер выглядит довольно привлекательным и, можно даже сказать, заманчивым техническим решением.

Ну, а все-таки, какую функциональность может предложить наш подопытный заинтересованному потребителю? С этим вопросом мы как раз и разберемся! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности малыша Titan TTC-NC25TZ/PW(RB). Приступим!

Конструктивные и эксплуатационные особенности

Комплектация. Продукт поставляется в небольшой картонной упаковке с лицевым пленочным «окошком». Упаковка оформлена в довольно строгом стиле, но все характеристики кулера обозначены четко и ясно — с сопутствующими иллюстрациями и подробным описанием технических особенностей.

Кулер Titan TTC-NC25TZ/PW(RB)
Кулер Titan TTC-NC25TZ/PW(RB)

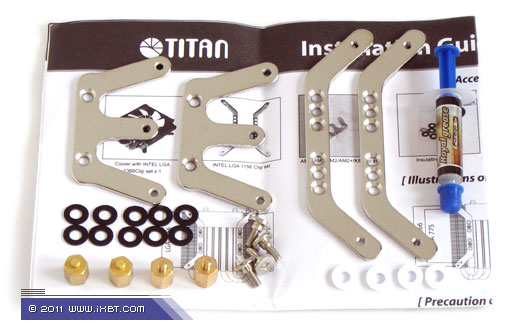

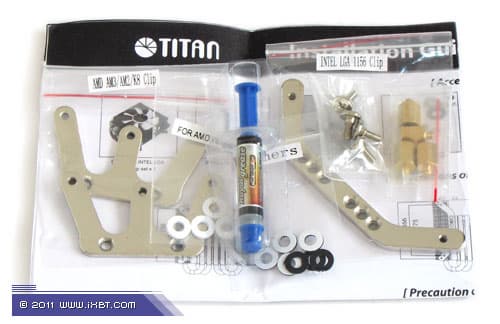

Поставка включает радиатор с предустановленным вентилятором, набор мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1366/LGA1156/LGA1155 и AMD Socket AM2/AM3), маленький шприц фирменной термопастой и техническое руководство.

Кулер Titan TTC-NC25TZ/PW(RB)

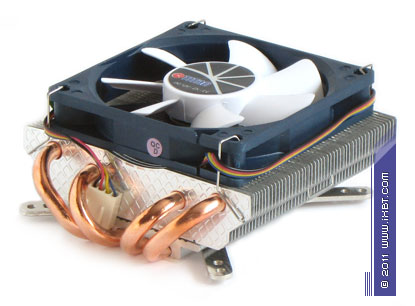

Общетехническая характеристика. Кулер представлен миниатюрным пластинчатым радиатором, который оснащен предустановленным вентилятором типоразмера 80×80×15 мм. Габариты 106×95×46 мм. Масса 265 г (без учета крепежа).

Кулер Titan TTC-NC25TZ/PW(RB)
Кулер Titan TTC-NC25TZ/PW(RB)

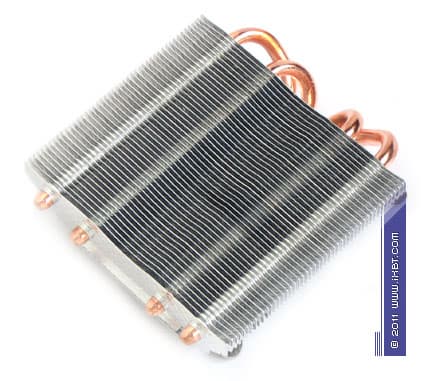

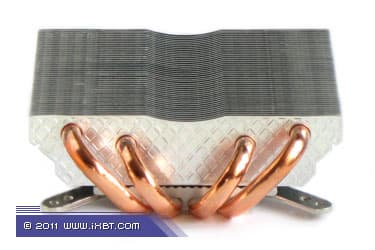

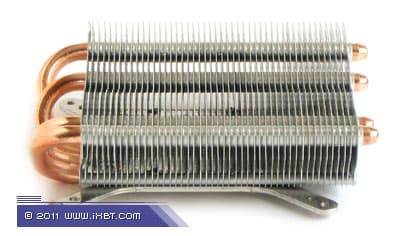

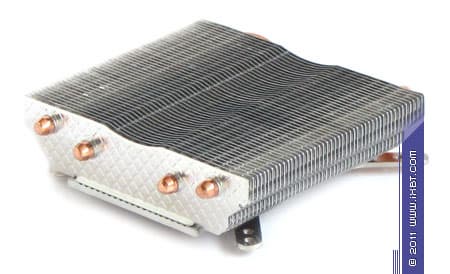

Конструктивные особенности (радиатор). «Рабочее тело» кулера составлено комбинацией алюминиевого механического держателя 56×85×7 мм, четырех тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (47 пластин, общая площадь поверхности теплообмена порядка 1500 см²).

Кулер Titan TTC-NC25TZ/PW(RB)

Достоинствами конструктива TTC-NC25TZ/PW(RB) являются:

  • развитая поверхность теплообмена (для радиатора миниатюрных размеров)

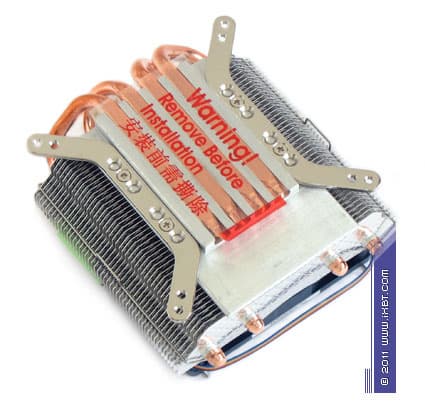

  • прямое сопряжение трубок с процессором (технология HDT, позволяет уменьшить контактное термическое сопротивление в паре «процессор—радиатор»)
  • специализированное «текстурирование» поверхности пластин ромбовидным «узором», который фактически является турбулизатором потока и повышает интенсивность теплоотдачи с оребрения
  • оптимальная постановка трубок в оребрении (без скученности и взаимного подогрева)
Кулер Titan TTC-NC25TZ/PW(RB)
Кулер Titan TTC-NC25TZ/PW(RB)
Кулер Titan TTC-NC25TZ/PW(RB)

В то же время, присутствуют и спорные моменты — это:

  • излишняя толщина стенок в пазах механического держателя (3 мм)
  • уплотненный шаг размещения пластин (1,5 мм)
  • упрощенное сопряжение трубок и пластин (выполнено механическим обжатием)

Экспертно-техническая оценка радиатора: хорошо.

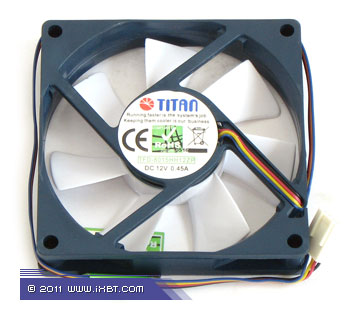

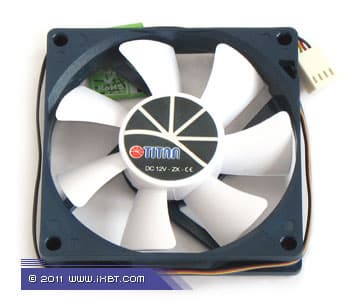

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (модель Titan TFD8015HH12ZP, номинальная скорость вращения крыльчатки 3500 об/мин).

Кулер Titan TTC-NC25TZ/PW(RB)

К сильным сторонам этого вентилятора можно отнести:

  • оптимизированную аэродинамику (с хорошим балансом производительности и шумовых характеристик)
  • добротную механику (полнокомплектный подшипник скольжения со всеми положенными сальниками)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
Кулер Titan TTC-NC25TZ/PW(RB)

Принимая во внимание бюджетный характер продукта, сколько-нибудь значимых недостатков для вентилятора такого класса здесь не обнаруживается. Экспертно-техническая оценка вентилятора: отлично.

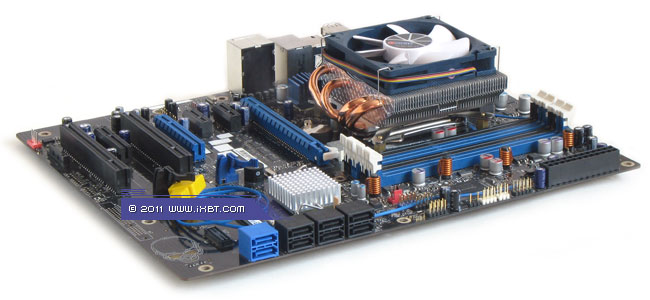

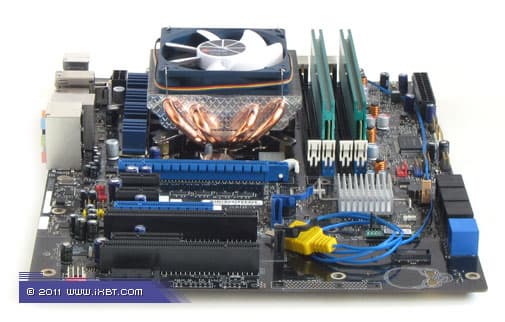

Эксплуатационная эргономика. Инсталляционный комплекс продукта довольно прост — для установки кулера предусмотрены три пары монтажных планок (две пары специализированы под платформы Intel, еще одна — в системы AMD), которые прикручиваются к механическому держателю на подошве радиатора и далее фиксируются винтами с обратной стороны материнской платы. То есть, по удобству инсталляции он не так уж и далеко отходит от типовых боксовых кулеров — на поверку, пользователю не нужно прилагать каких-то сверхъестественных усилий, чтобы посадить TTC-NC25TZ/PW(RB) в желаемый сокет. Довольно любопытным техническим решением является также варьируемая фиксация планок на механическом держателе. Крепежных отверстий в каждой планке тут не два, а шесть, соответственно, планка может «передвигаться» относительно подошвы радиатора (доступны три варианта), смещая сам радиатор взад-вперед по отношению к сокету. Все это позволяет существенно облегчить требования по вопросам совместимости и гарантирует установку кулера в сложных ситуациях, особенно когда преобразователи питания у материнских плат оборудованы нестандартными системами охлаждения, или же вокруг сокета сосредоточено слишком много компонентов.

Кулер Titan TTC-NC25TZ/PW(RB)

Хорошим дополнением к эксплуатационным характеристикам TTC-NC25TZ/PW(RB) выступают:

  • эффективная фирменная термопаста Royal Grease
  • широкий диапазон ШИМ-регулировки вентилятора (1200—3800 об/мин)
  • подробная русскоязычная инструкция
Кулер Titan TTC-NC25TZ/PW(RB)
Кулер Titan TTC-NC25TZ/PW(RB)

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим нормативной тепловой нагрузки (оценочная величина тепловой мощности 100 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как видим, в этом тестовом режиме результативность нашего подопытного практически не отличается от показателей Thermaltake SlimX3 (разницу в 1 °C вряд ли можно назвать существенной). Что, надо отметить, вполне ожидаемо — на таких скоростях вентилятор TTC-NC25TZ/PW(RB) «генерирует» весьма слабый поток и оказывается просто не в состоянии эффективно продуть укрупненное (и одновременно более плотное) оребрение радиатора. Однако, как и в случае с Thermaltake SlimX3, ситуация по-прежнему далека от драматизма: если в качестве рабочего адресата для сегодняшнего малыша подразумевать «холодные» процессоры (с реальной тепловой нагрузкой до 70-80 Вт, которая примерно соответствует штатным режимам функционирования четырехядерных моделей Core i5-2400 и i5-2500), то он сможет обеспечить им уже по-настоящему нормативное охлаждение. Таким образом, даже в условиях максимального обесшумливания со своими прямыми обязанностями TTC-NC25TZ/PW(RB) справляется, и вполне неплохо.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 3. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

А вот здесь картина меняется: TTC-NC25TZ/PW(RB) не только значимо опережает своего низкопрофильного «родственника» Thermaltake SlimX3, но и почти вплотную приближается к двум весьма серьезным соперникам из лагеря стандартных башенных кулеров — Cooler Master Hyper 101 и Titan NK45TZ. Похвальный результат! Который становится реальностью как раз благодаря усовершенствованиям конструктива радиатора, позволяющим ему более эффективно работать в паре с убыстренным набортным вентилятором и достичь заметного повышения интенсивности теплоотдачи.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 5. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Что ж, развитие событий вновь благоволит нашему подопытному: в эргономичном режиме TTC-NC25TZ/PW(RB) добивается почти что невозможного — ему удается перегнать башенного «юниора» Cooler Master Hyper 101, лишь немного уступив полноразмерному «коллеге» Titan NK45TZ! Судя по всему, здесь работает сразу целый комплекс причин — это и довольно эффективная организация теплосъема (4 трубки с «прямым контактом»), и оптимальное взаимодействие радиатора с вентилятором (за счет оптимизированных параметров оребрения), и интенсивный теплосброс (с включением в теплообмен всей доступной поверхности оребрения). Как результат, эффективность TTC-NC25TZ/PW(RB) оказывается достаточной не только для успешной конкурентной борьбы внутри низкопрофильного класса, но и для соперничества с более «тяжелыми» кулерами. Так что, если пользователь намеревается эксплуатировать TTC-NC25TZ/PW(RB) именно в эргономичном режиме (шумовой фон порядка 30-32 дБА — соответствует ПК с не самыми тихими корпусными вентиляторами, типовым БП и типовым кулером видеокарты), то этот кулер сможет найти себе применение не только в компактных, но и в обычных полноразмерных ПК, гарантируя эффективное охлаждение процессоров с реальной тепловой нагрузкой до 125-135 Вт.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Рейтинг «Соотношение эффективность/шум»

Выводы

В адрес сегодняшнего тестового объекта можно почти дословно повторить вывод, озвученный в недавнем обзоре сверхкомпактного кулера Thermaltake SlimX3: ожидать каких-то чемпионских показателей тут было бы совершенно неразумно, это понятно уже априори, но вот в рамках чисто специфической задачи, коей выступает процессорное охлаждение в компактных корпусах, Titan TTC-NC25TZ/PW(RB) проявляет себя более чем достойно, демонстрируя привлекательную и вполне конкурентную результативность. Пожалуй, именно результативность становится главным преимуществом Titan TTC-NC25TZ/PW(RB): в отличие от Thermaltake SlimX3 (тот мог реально поспорить только с боксовым кулером), наш малыш производства Titan замахивается уже на более серьезных соперников — «юниора» Cooler Master Hyper 101 и «коллегу» Titan TTC-NK45TZ. Другим важным моментом является широкая мультплатформенная совместимость — вещь, вообще говоря, довольно редкая среди низкопрофильных систем охлаждения. И особенно привлекательная по отношению к системам AMD (как ни крути, компактные кулеры для них по-прежнему в очень большом дефиците!). В итоге, принимая во внимание сбалансированный комплекс технических качеств Titan TTC-NC25TZ/PW(RB), а также учитывая разумную розничную стоимость продукта (порядка 700 рублей), мы можем смело рекомендовать его для эффективного и эргономичного охлаждения актуальных процессоров Intel и AMD (с реальной тепловой нагрузкой до 100 Вт) в суперкомпактных корпусах.

Итак, по итогам нашего исследования, за оригинальные технические решения кулер Titan TTC-NC25TZ/PW(RB) получает награду в номинации «Оригинальный Дизайн».

награда кулера за оригинальный дизайн

Остается пожелать бренду Titan новых успехов и свершений в пестовании кулеров с очень тонкой специализацией — таких, как сегодняшний тестовый объект. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): $28(46)

Кулер Titan TTC-NC25TZ/PW(RB) предоставлен SVEGA-Computer
