Кулер Thermaltake Jing


В продолжение темы обзоров, посвященных авангардным системам охлаждения, сегодня в фокус нашего исследования мы помещаем новый высококлассный кулер от Thermaltake — модель со звонким наименованием Jing. Этот продукт весьма удачно подхватывает эстафетную палочку у прошлогоднего удальца Frio (смотрите наш материал) и выглядит практически таким же собранным и целеустремленным атлетом, демонстрируя солидный крупногабаритный радиатор и сразу два предустановленных вентилятора. Другим обстоятельством, подогревающим наш интерес, выступает функциональная специализация Jing — если Frio был ориентирован в основном на оверклокеров-экстремалов, то сегодняшний тестовый объект «заточен» уже под малошумное охлаждение, о чем ненавязчиво сигнализируют довольно скромные скоростные характеристики вентиляторов даже в штатной конфигурации. Ну, и опять же, в духе новых брендовых веяний выдержана также «цена вопроса» — рекомендованная розничная стоимость Jing балансирует около отметки 1500 рублей, которая вполне соответствует сложившейся рыночной конъюнктуре.

Итак, без долгих вступительных речей давайте обратимся сразу к нашему подопытному! В повестке дня — профилактический осмотр, изучение индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности Thermaltake Jing. Приступим!

Конструктивные и эксплуатационные особенности

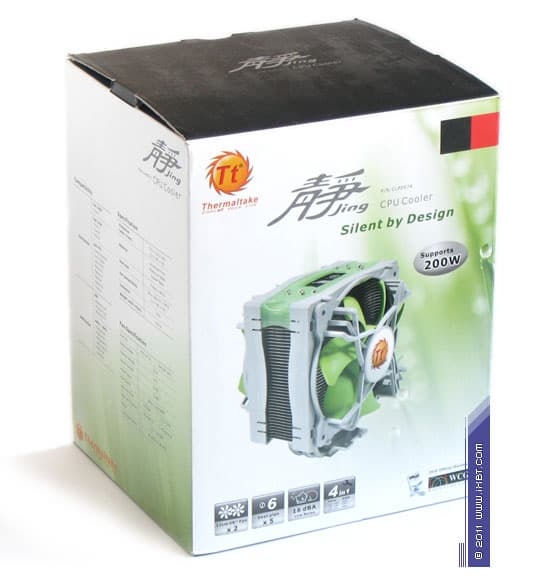

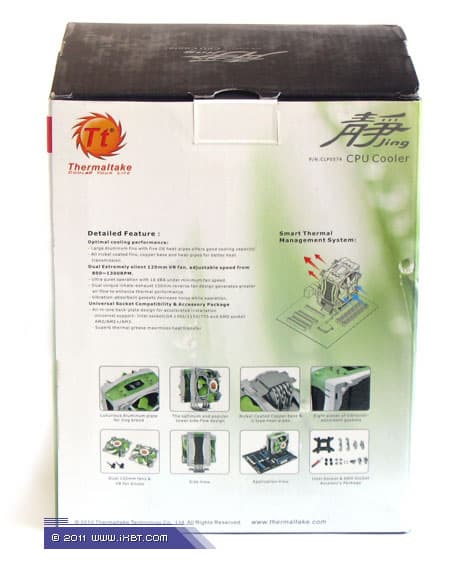

Комплектация. Продукт поставляется в аккуратной картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Упаковка традиционно снабжена богатым иллюстративным материалом, с подробным описанием конструктивных и эксплуатационных особенностей кулера.

Кулер Thermaltake Jing
Кулер Thermaltake Jing

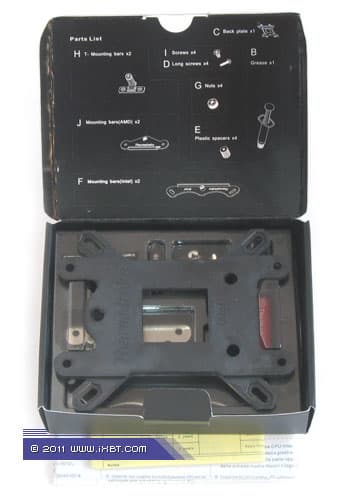

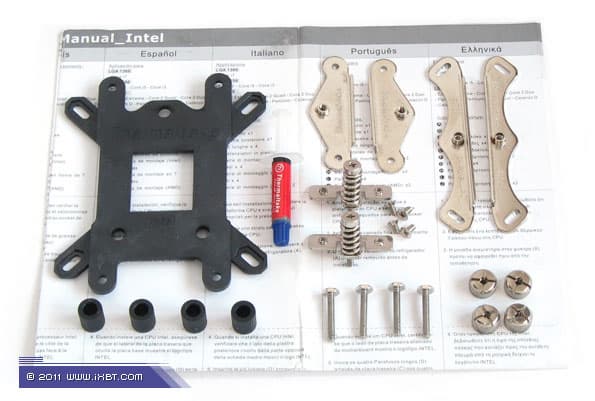

Поставка включает радиатор, два фирменных вентилятора (предустановленны на специализированных фиксирующих рамках), небольшую коробочку с отсортированным набором мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и Socket AM2/AM3), шприц с термопастой, краткое техническое руководство и гарантийную карточку.

Кулер Thermaltake Jing

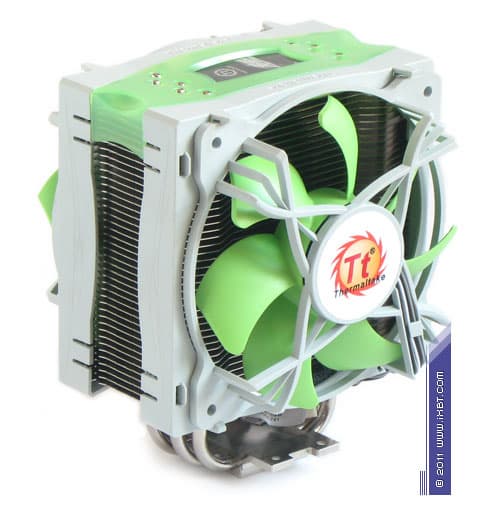

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оснащен двумя предустановленными вентиляторами несколько нетипичного размера 128×128×27 мм. Габариты 131×123×162 мм. Вес 935 г (без учета крепежа).

Кулер Thermaltake Jing

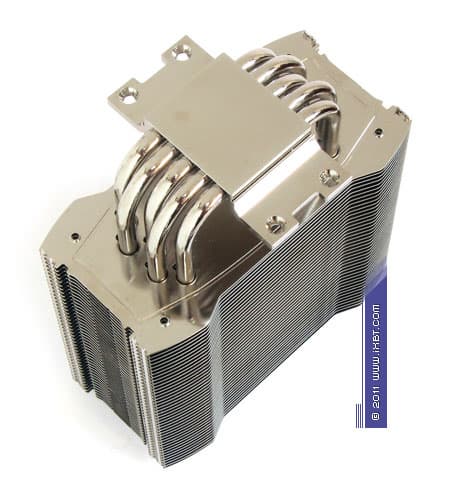

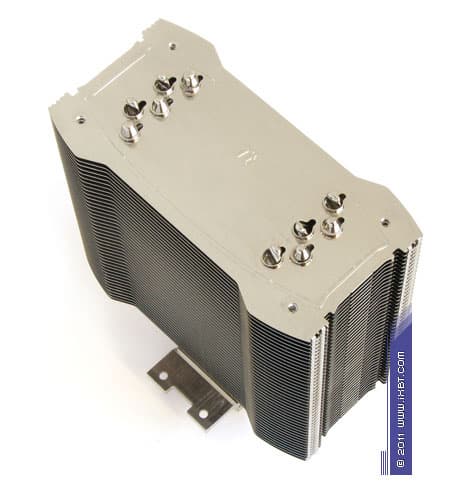

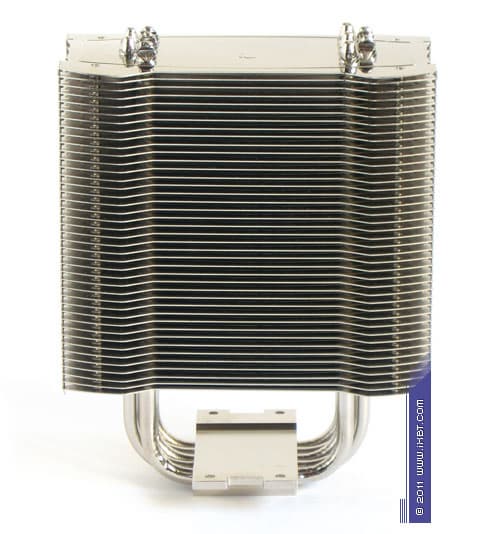

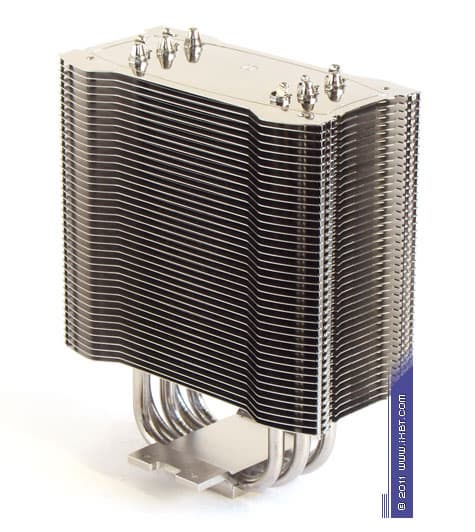

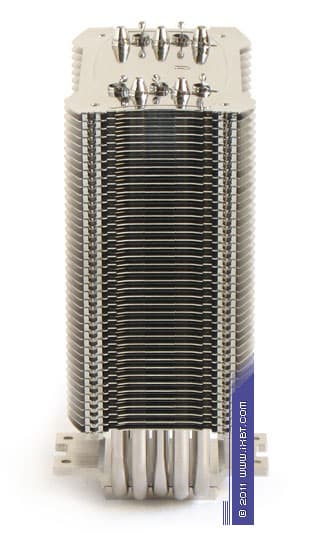

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией составного медно-алюминиевого теплосъемника 36×75×10 мм, 5 медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (41 пластина, общая площадь поверхности теплообмена порядка 6000 см²).

Кулер Thermaltake Jing
Кулер Thermaltake Jing
Кулер Thermaltake Jing

Достоинствами конструктива Jing являются:

  • развитая поверхность теплообмена
  • сбалансированный шаг постановки пластин (2,5 мм), облегчающий продув радиатора
  • оптимальный теплотранспорт (5 трубок)
  • улучшенное качество сопряжения трубок и пластин (выполнено пайкой)
  • специализированные «наросты» на кромках пластин (размещены прямо напротив теплосбрасывющих элементов трубок, служат турбулизаторами потока)
  • аккуратная финишная обработка (никелировка)
Кулер Thermaltake Jing
Кулер Thermaltake Jing

За вычетом излишне концентрированной постановки трубок в оребрении, сколько-нибудь значимых недостатков этот конструктив не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

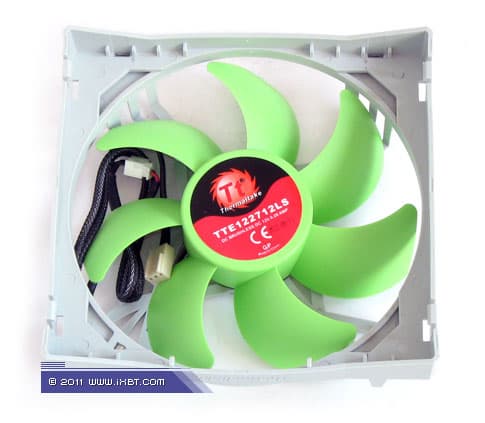

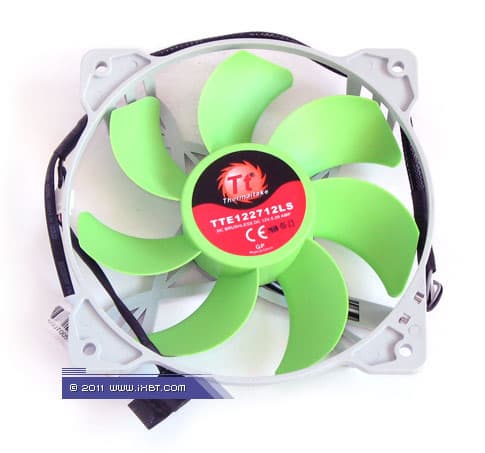

Конструктивные особенности (вентилятор). Кулер оснащен двумя фирменными вентиляторами (модель TTE122712SL, номинальная скорость вращения крыльчатки 1300 об/мин).

Кулер Thermaltake Jing

В качестве сильных сторон этих вентиляторов можно выделить:

  • оптимизированную аэродинамику (с упором на эргономичность шумовых характеристик)
  • добротную механику (полнокомплектный подшипник скольжения)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
  • моддинговое оформление (зеленый окрас крыльчатки)
Кулер Thermaltake Jing

Слабой стороной штатных вентиляторов выступает дефицит давления (что весьма характерно для «безрамочного» конструктива с открытой крыльчаткой, которая функционирует в режиме пропеллера). Однако если учесть последовательную схему включения этих вентиляторов (она используется как раз для компенсации дефицита давления в тракте), а также принять во внимание оптимизированное оребрения радиатора («заточенное» под слабонапорные вентиляторы), то на этот нюанс можно смело закрыть глаза. Экспертно-техническая оценка вентилятора: отлично.

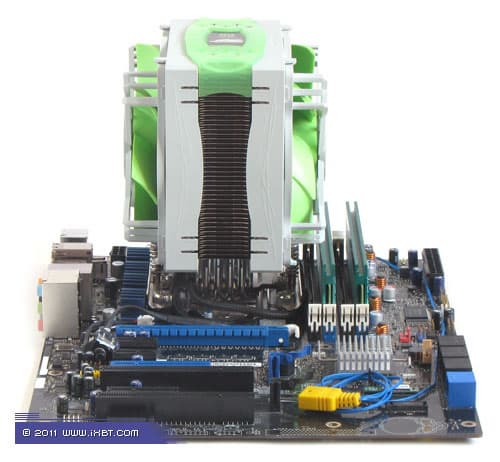

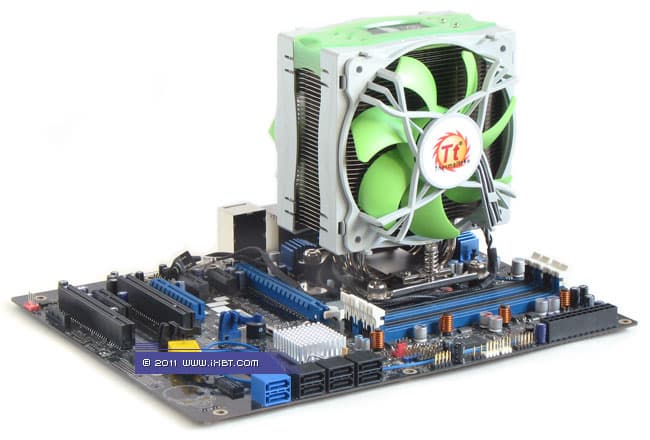

Эксплуатационная эргономика. Продукт оснащен модернизированным инсталляционным комплексом, который вводится в обиход вместе со всеми новыми высококлассными кулерами Thermaltake. В отличие от старого варианта крепежа (характерного для таких известных моделей, как Frio), для установки радиатора теперь используется универсальная пластина-супинатор (адаптированная под все платформы — Intel и AMD), и собственно сама фиксация в сокете осуществляется вполне удобными подпружиненными винтами, а не гайками с обратной стороны материнской платы. Все это весьма позитивно отразилось на удобстве обращения с кулером — процесс инсталляции Jing не так уж сильно отличается от манипуляций с типовыми боксовыми кулерами. Тем не менее, начинающие пользователи все-таки могут столкнуться с некоторыми затруднениями, особенно в системах AMD, где дополнительно потребуется демонтировать стандартную рамку сокета, чтобы установить комплектную пластину-супинатор.

Кулер Thermaltake Jing

Хорошим дополнением к эксплуатационным характеристикам Frio выступают:

  • широкий диапазон рабочих оборотов вентиляторов (300—1300 об/мин)
  • пластиковые монтажные рамки, смягчающие фиксацию вентиляторов на радиаторе
  • эффективная штатная термопаста
  • подробная русскоязычная инструкция
Кулер Thermaltake Jing
Кулер Thermaltake Jing

В то же время, «интегрированные» регуляторы электропитания вентиляторов вновь разочаровывают — в закрытых корпусах доступ к ним объективно ограничен, и, соответственно, теряется сама суть гибкой регулировки оборотов (каждый раз лезть в корпус, чтобы подкрутить пару сотен оборотов — это, мягко говоря, нонсенс). Реализация ШИМ-контроля (ну, или просто добавка какого-то внешнего, подключаемого мини-реобаса) здесь напрашивается сама собой! Определенно, спецам Thermaltake следовало бы пересмотреть свое отношение к регулировке вентиляторов в подобных продуктах.

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Как видим, в этом режиме наш подопытный демонстрирует весьма интересную результативность: он идет ноздря в ноздрю со своим старшим «собратом» Frio, лишь незначительно уступая ему в показателях для штатной двухвентиляторной сборки (скоростная раскладка 500+300 об/мин). Иными словами, Jing обладает практически такой же хорошей приспособляемостью к максимальному обесшумливанию, как и Frio, даже несмотря на свой облегченный конструктив (если сравнить его с тем же Frio). Тем не менее, здесь вновь следует особо подчеркнуть — температурные показатели процессора превышают порог безопасного функционирования, и это касается практически всех участников тестирования (с некоторой оговоркой относительно Noctua NH-D14)! Соответственно, чтобы обеспечить нормативное охлаждение при реальных тепловых нагрузках порядка 180—190 Вт, пользователю придется либо повышать скорость вентиляторов до следующей референсной отметки (700 об/мин), либо обращаться к каким-то другим, более эффективным решениям. Будьте внимательны!

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, развитие событий вновь благоволит «тихоне» Jing: наблюдаем фактическое тождество с показателями лучших «однокашников» — GlacialTech Alaska, Thermaltake Frio и Scythe Mugen 2, и не такое уж существенное отставание от признанных чемпионов Noctua NH-D14 и Thermalright IFX-14. Пожалуй, именно этот режим следует засчитать наиболее оптимальным для его практического использования: отмеченная результативность вполне красноречиво свидетельствует об отличном балансе функциональных и технических характеристик, да и собственно температуры тестового процессора сбрасываются уже до вполне комфортного и безопасного значения (ниже 70 °C для штатной двухвентиляторной конфигурации).

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

А вот здесь картина начинает меняться, и изменения эти вряд ли можно назвать позитивными — паритет с «удальцом» Frio плавно переходит в отставание, пусть даже разница в показателях не очень заметна. Судя по всему, именно облегченный конструктив становится причиной такого поведения (тут уже потихоньку начинает сказываться и не самая авангардная величина поверхности теплообмена радиатора, и «безрамочная» структура вентиляторов, что вкупе приводит к объективному занижению интенсивность теплоотдачи на оребрении). Так что, ситуация в высокоскоростных рабочих режимах может оказаться совсем не такой оптимистичной, как это имело место быть с малошумными установками Jing (вентиляторы на скорости до 900 об/мин).

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Как и следовало ожидать, результативность нашего подопытного в эргономичном тестовом режиме больше разочаровывает, чем воодушевляет — отмечаем вполне наглядное отставание от «однокашников», с показателями штатной двухвентиляторной сборки Jing, которая едва дотягивает до ближайших соперников, оснащенных одним единственным вентилятором. Похоже, что конструктив Jing, в отличие от того же Frio, получился несколько односторонним — с явным упором на обесшумленное функционирование, и без каких-то специальных мероприятий, направленных на поддержание повышенной эффективности в сборке с быстрыми вентиляторами. И, если в итоге апеллировать к весьма удачному примеру Frio, то «тихоня» Jing, на фоне своего старшего брата, все-таки производит впечатление некоторой недосказанности — он, как партизан, упорно мочит, но при этом всем своим видом как бы намекает специалистам Thermaltake: «Ребята! Вам тут еще есть над чем поразмыслить! И что доработать!» ;)

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Рассмотренный кулер Thermaltake Jing оставляет о себе очень хорошее впечатление — этот продукт предлагает сбалансированный набор технических качеств и демонстрирует интересную, конкурентную результативность. Пожалуй, именно результативность в обесшумленных режимах (где Jing активно противостоит таким грозным соперникам, как Noctua NH-D14 и Thermalright IFX-14) является самым жирным плюсом в его пользу. Наш сегодняшний подопытный заслуживает похвалы и по другому важному аспекту — удобству инсталляции, отличаясь продуманным крепежным комплектом и расширенной мультиплатформенной совместимостью. Из минусов тут следует отметить разве что только несуразные «интегрированные» регуляторы электропитания вентиляторов, полезность которых, в их нынешнем виде, довольно-таки сомнительна. Но если выкрутить эти самые регуляторы до минимума, и больше к ним не прикасаться, то Thermaltake Jing может найти успешное применение для эффективного и малошумного охлаждения всех актуальных процессоров Intel и AMD, включая топовые шестиядерные модели.

Остается пожелать компании Thermaltake новых успехов в деле развития и совершенствования линейки высококлассных кулеров, сдобренных привлекательной функциональностью и разумным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(0)
