Продолжая тему обзоров, посвященных авангардным системам охлаждения, сегодня в фокусе нашего исследования мы помещаем новый хай-эндовый кулер Thermaltake — FrioOCK (артикул CLP0575). Этот продукт сменяет на боевом посту своего предшественника — Frio, и, заполучив статус флагмана в модельной линейке бренда, без какого-либо стеснения демонстрирует весьма привлекательную внешность (с некоторым налетом «космической» стилистики), и еще более привлекательную техническую начинку (со специализированным конструктивом радиатора, который оснащен сразу двумя крупноразмерными вентиляторами). Вполне в духе времени предстает и ценовая политика бренда — розничная стоимость FrioOCK зафиксирована на демократичной (если можно так выразиться по отношению к системам охлаждения высшего класса) отметке 1800 рублей, что дополнительно подогревает наш интерес к этому продукту.

Итак, без долгих вступительных речей, давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, изучение индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности «королевского холодильного агрегата» Thermaltake FrioOCK. Приступим!

Конструктивные и эксплуатационные особенности

Комплектация. Продукт поставляется в большой картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Упаковка оформлена в довольно строгой «космической» гамме (отмечаются также некоторые элементы стилизации по мотивам популярной игры StarCraft II), однако основные характеристики содержимого показаны четко и ясно — присутствует и богатый иллюстративный материал, и традиционно подробный спискок конструктивно-технических особенностей кулера.

Кулер Thermaltake FrioOCK
Кулер Thermaltake FrioOCK

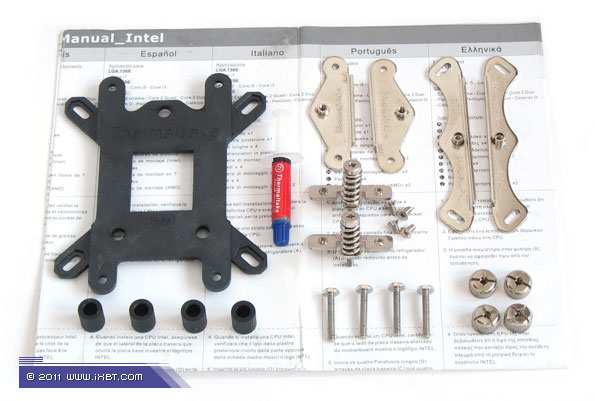

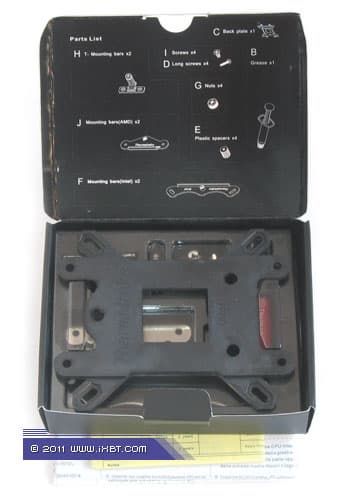

Поставка включает радиатор, два фирменных вентилятора (предустановленны на специализированном фиксирующем кожухе), небольшую коробочку с отсортированным набором мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и Socket AM2/AM3), шприц с термопастой, краткое техническое руководство и гарантийную карточку.

Кулер Thermaltake FrioOCK

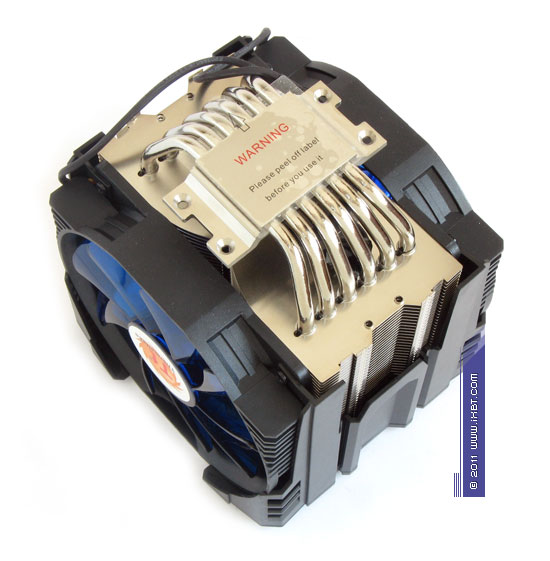

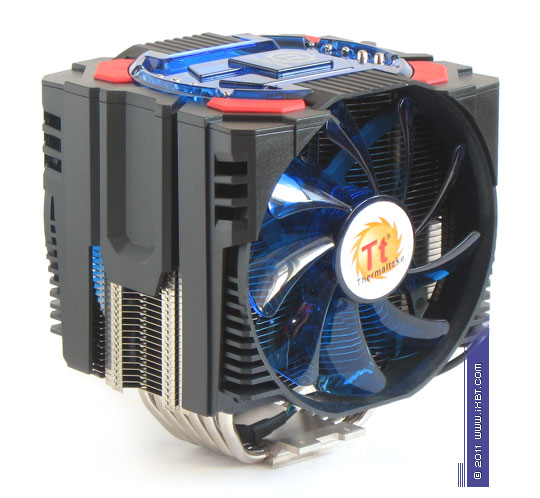

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оснащен двумя предустановленными вентиляторами типоразмера 140×140×25 мм. Габариты 143×137×158 мм. Вес 1065 г (без учета крепежа).

Кулер Thermaltake FrioOCK
Кулер Thermaltake FrioOCK

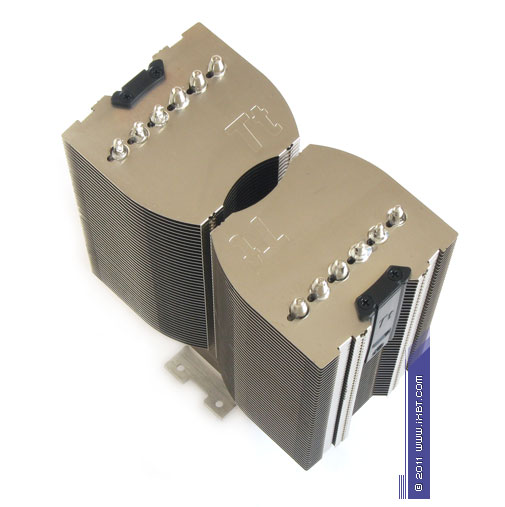

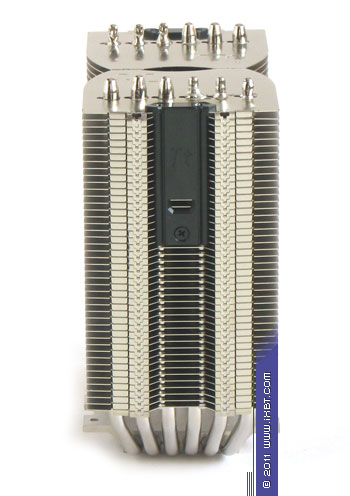

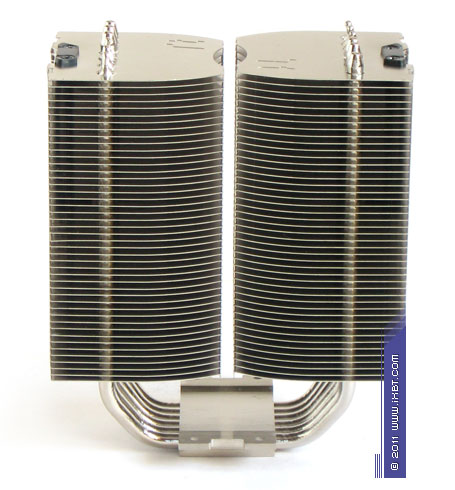

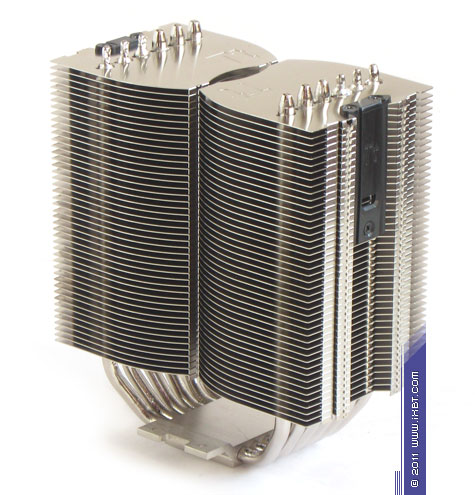

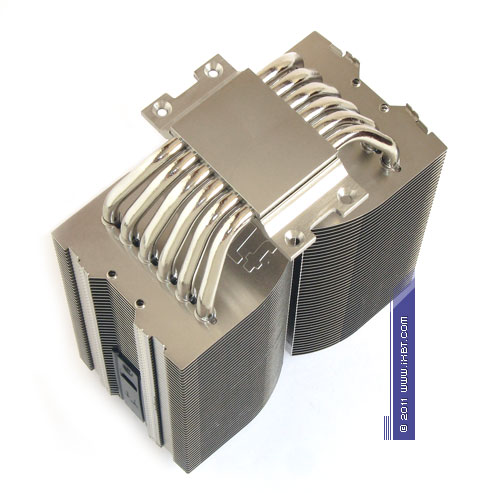

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией составного медно-алюминиевого теплосъемника 36×75×10 мм, шести медных тепловых трубок диаметра 6 мм и двух секций алюминиевого оребрения (45 пластин в каждой секции, общая площадь поверхности теплообмена порядка 7000 см²).

Кулер Thermaltake FrioOCK
Кулер Thermaltake FrioOCK
Кулер Thermaltake FrioOCK

Достоинствами конструктива FrioOCK являются:

  • разделение оребрения на две секции (что облегчает продув радиатора и способствует интенсификации теплообмена в центральной зоне радиатора)
  • специализированная геометрия пластин (обеспечивает хорошее согласование радиатора и пары набортных вентиляторов)
  • развитая поверхность теплообмена
  • оптимальный шаг постановки пластин (2,5 мм)
  • насыщенный теплотранспорт (6 трубок)
  • улучшенное качество сопряжения трубок и пластин (выполнено добротной пайкой)
  • аккуратная финишная обработка (никелировка)
Кулер Thermaltake FrioOCK
Кулер Thermaltake FrioOCK

За вычетом излишне концентрированной постановки трубок в оребрении, сколько-нибудь значимых недостатков этот конструктив не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

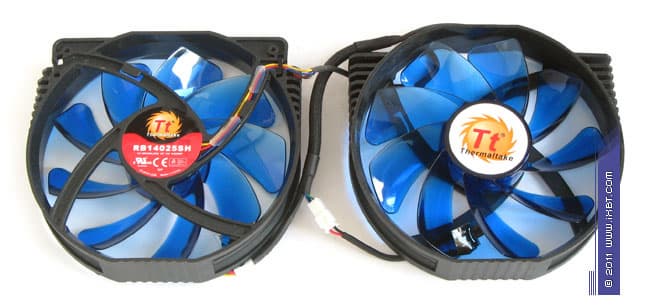

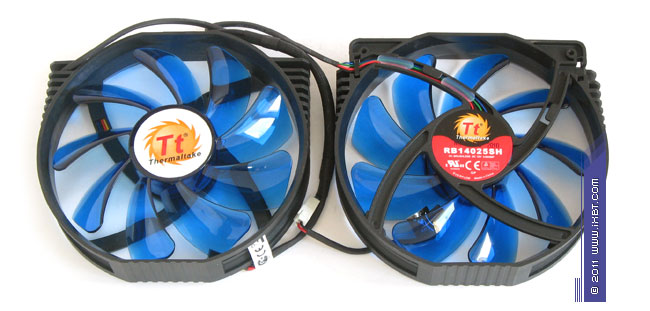

Конструктивные особенности (вентилятор). Кулер оснащен двумя фирменными вентиляторами (модели Everflow RB14025SH, номинальная скорость вращения крыльчатки 2000 об/мин).

Кулер Thermaltake FrioOCK

В качестве сильных сторон этих вентиляторов можно выделить::

  • агрессивную аэродинамику с мощным напором (углы постановки лопасти, близкие к критическим)
  • акустические улучшайзеры (сглаженные кромки лопасти, спиралевидные стойки статора)
  • добротную механику (полнокомплектный подшипник скольжения)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
  • моддинговое оформление (прозрачный пластик в крыльчатке, единый стиль дизайна рамки вентиляторов и фиксирующего кожуха)
Кулер Thermaltake FrioOCK

Слабой стороной вентиляторов Everflow RB14025SH выступают неоптимальные шумовые характеристики на повышенных рабочих оборотах (более 1100 об/мин). Впрочем, этот момент можно легко обойти выставлением более щадящих скоростных параметров (снижая скорость вплоть до 700 об/мин — нижней границы регулировки), так что, заостряться на нем, судя по всему, вряд ли необходимо. Экспертно-техническая оценка вентилятора: отлично.

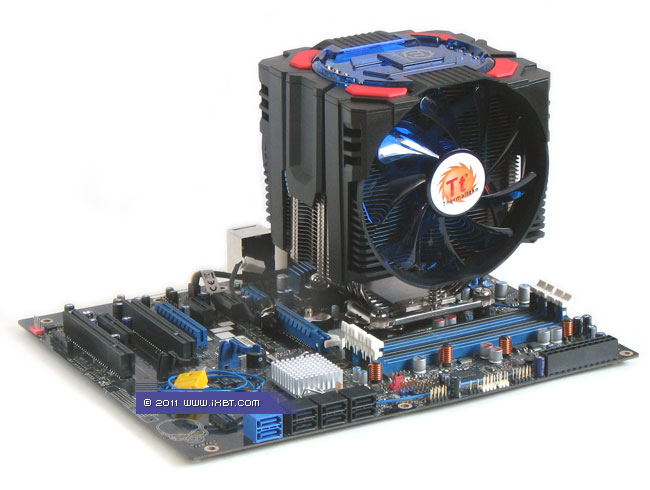

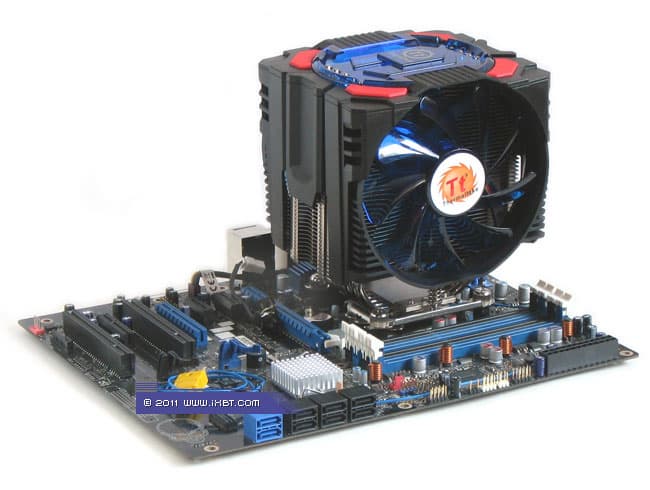

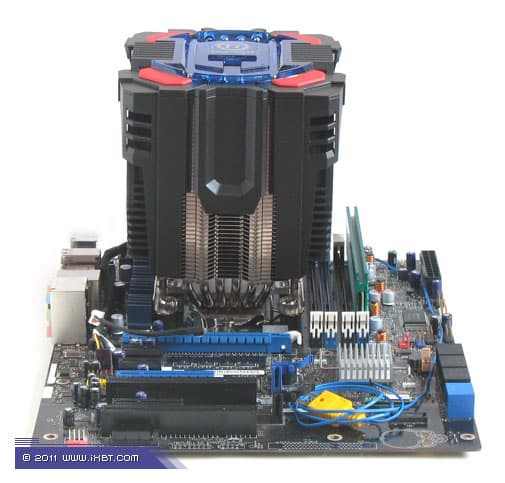

Эксплуатационная эргономика. Продукт оснащен модернизированным инсталляционным комплексом, который вводится в обиход вместе с обновленными высококлассными кулерами Thermaltake. В отличие от старого варианта крепежа (характерного для предшественника нашего подопытного — Frio), установка радиатора теперь осуществляется с помощью универсальной пластины-супинатор (адаптированной под все платформы — Intel и AMD), и собственно сама фиксация в сокете производится вполне удобными подпружиненными винтами, а не гайками с обратной стороны материнской платы. При этом, крупные габариты кулера препятствием уже не являются — кожух с вентиляторами легко снимается, открывая полный доступ к винтам. Тем не менее, начинающие пользователи все-таки могут столкнуться с некоторыми затруднениями, особенно в системах AMD, где дополнительно потребуется демонтировать стандартную рамку сокета, чтобы установить комплектную пластину-супинатор.

Кулер Thermaltake FrioOCK

Хорошим дополнением к эксплуатационным характеристикам Frio выступают:

  • широкий диапазон рабочих оборотов вентиляторов (700—2200 об/мин)
  • пластиковые монтажные рамки, смягчающие фиксацию вентиляторов на радиаторе
  • эффективная штатная термопаста
  • подробная русскоязычная инструкция
Кулер Thermaltake FrioOCK
Кулер Thermaltake FrioOCK

В то же время, «интегрированные» регуляторы электропитания вентиляторов вновь выглядят не совсем адекватным решением — в закрытых корпусах доступ к ним объективно ограничен, и, соответственно, теряется сама суть гибкой регулировки оборотов (каждый раз лезть в корпус, чтобы подкрутить пару сотен оборотов — это, мягко говоря, нонсенс). Реализация ШИМ-контроля (ну, или просто добавка какого-то внешнего, подключаемого мини-реобаса) здесь напрашивается сама собой! Определенно, спецам Thermaltake следовало бы пересмотреть свое отношение к регулировке вентиляторов в подобных продуктах.

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

К сожалению, нижний предел оборотов у комплектных вентиляторов FrioOCK закреплен на отметке 700 об/мин (с соответствующим шумовым показателем 25 дБА). Поэтому, обесшумленные функциональные режимы продукта в наших тестовых испытаниях «экстраполируется» установкой одного или двух эталонных вентиляторов Scythe SlipStream (на скорости 300, 500, 700 об/мин), с подстройкой оборотов под требуемые значения шумового параметра (20 и 23 дБА).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Как видим, обесшумленная результативность FrioOCK скорее разочаровывает, чем воодушевляет — в особенности это касается сборки с одним вентилятором, которая движется строго в хвосте сегодняшней тестовой группы. То есть, даже несмотря на постановку пластин в оребрении с оптимальным шагом и центральным вырезом, низкоскоростной вентилятор все-таки оказывается не в состоянии эффективно продуть крупногабаритный радиатор FrioOCK. И хотя добавка второго вентилятора вносит некоторые поправки в термические показатели, общая расстановка сил по-прежнему складывается не в пользу нашего подопытного — таким кулерам, как Noctua NH-D14 и Scythe Mine 2, он, совершенно очевидно, не конкурент. Впрочем, этот результат на деле представляет лишь чисто «академический» интерес — повышенные стартовые обороты вентиляторов FrioOCK ограничивают нижний шумовой порог кулера малошумным рабочим режимом, замена же штатных вентиляторов на какие-то другие (которые будут гарантированно несовместимы с фиксирующим кожухом), выглядит малополезной и непрактичной.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, FrioOCK делает серьезный рывок вперед, в попытке догнать своих соперников. Однако результативность этой попытки все еще не очень высока — отставание от лидирующих кулеров заметно сокращается (для показателей двухвентиляторной сборки имеем лишь 3-4 °C отставания, сущая мелочь!), но наш подопытный по-прежнему «оглядывается» на относительно слабых конкурентов (Corsair A70, GlacialTech Siberia, Zalman CNPS10X Performa), тяготея к отстающим, а не к передовикам. Это еще раз подтверждает, что у FrioOCK есть некоторые сложности с обесшумленной функциональностью. Соответственно, подъем «нижних» оборотов штатных вентиляторов в подобных условиях можно посчитать вполне правильным решением.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

А вот здесь наблюдаются уже вполне позитивные сдвиги — и сборка с двумя эталонными вентиляторами, и сборка с одним штатным вентилятором движутся в лидирующей группе, фиксируя истинно хай-эндовый результат! Определенный интерес также представляет различие в показателях одновентиляторных сборок FrioOCK — при почти одинаковом реальном напоре, штатный вентилятор демонстрирует некоторое превосходство (которое, по всей видимости, обусловлено вкладом кожуха, формирующего более выраженный «вентиляционный канал»). То есть, в рамках FrioOCK его кожух выступает не только утилитарным приспособлением (как фиксатор вентиляторов), но и напрямую влияет на термическую функциональность (как «усилитель» продува оребрения).

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Эргономичный тестовый забег полностью реабилитирует FrioOCK в наших глазах — в одновентиляторном зачете он прочно удерживает первое место (подразумеваем сборку со штатным вентилятором), не тушуется и штатная сборка с двумя вентиляторами, которая движется практически на равных с двумя признанными чемпионами — Noctua NH-D14 и Thermalright IFX-14. Пожалуй, именно этот режим является наиболее рациональным в техническом рассмотрении FrioOCK, что также подтверждается его авангардным местоположение в итоговом рейтинге, составленном по величинам соотношения эффективность-шум. Однако некоторый эмоциональный осадок все-таки остается, ведь конструктив кулера на практике обладает огромным термическим потенциалом — поле для деятельности здесь очень широкое, и оно явно не ограничено только лишь «эргономично-шумными» режимами! Судя по всему, спецам Thermaltake здесь еще есть над чем поработать!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Помнится, после выхода в свет весьма интересного кулера Megahalems компании Prolimatech, который был свободно доступен на «международной арене», но в родных пенатах фактически имел статус «нон-грата», от компьютерных энтузиастов часто можно было услышать примерно такие порицания: «Доколе? Доколе это будет продолжаться, скажите на милость?! Вон у буржуинов — Мегахалемсов завались! А у нас — как всегда, нетути-и-и! Ну, хоть по два бы в одни руки давали — и то вперед! Но и этого не дождесся! Ай-ай-ай!». Мы, естественно, сочувствовали, как могли, но реального выхода из сложившейся ситуации на то время не существовало. Однако, похоже, что народные мольбы все-таки были услышаны. И ответ на них пришел — пусть даже с некоторым запозданием, от неожиданного адресата, и в несколько неожиданной форме! ;)

Любознательному читателю с широким кругозором в области компьютерных систем охлаждения, конечно, не составит труда сообразить, о чем мы тут толкуем. Ведь и без всякой там конспирологии предельно понятно: сегодняшний тестовый объект — Thermaltake FrioOCK — это последователь тех самых «Мегахалемсов», причем, такой последователь, которому вполне подходит известная сакраментальная фраза «Ученик превзошел учителя!». Он действительно заслуживает самого пристального внимания — как со стороны заядлых оверклокеров, так и просто любителей «стильных штучек» с хай-эндовой функциональностью. В итоге, если закрыть глаза на отдельные несуразицы в техническом портрете FrioOCK (типа «интегрированных» регуляторов электропитания), его можно смело рекомендовать для комфортного охлаждения самых мощных процессоров Intel и AMD, включая топовые шестиядерные модели!

Итак, по итогам нашего исследования за оригинальные конструктивные наработки кулер Thermaltake FrioOCK получает награду в номинации «Оригинальный Дизайн».

награда кулера за оригинальный дизайн

Остается пожелать компании Thermaltake новых успехов в деле развития и совершенствования линейки высококлассных кулеров, сдобренных привлекательной функциональностью и адекватным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): $35(9)
