Кулеры Scythe Yasya, Kabuto и Zipang 2


Продолжая тему обзоров, посвященных хай-эндовым кулерам, сегодня в наш фокус помещаем три разноплановых продукта от Scythe — Yasya, Kabuto и Zipang 2. Конечно, эти кулеры вряд ли можно зачислить в разряд горячих новинок — бодрячком тут выступает разве что только Yasya, а вот Kabuto и Zipang 2 еще в прошлом году успели отметиться на полках отечественных магазинов (причем, к великому сожалению, российская «карьера» Zipang 2 получилась какой-то уж слишком скоротечной, и сейчас его доступность в рознице весьма ограничена). Тем не менее, временнЫе линии, складывающиеся вокруг Yasya, Kabuto и Zipang 2, пока что не оказывают никакого влияния на их технические и функциональные качества — все три продукта по-прежнему остаются на острие потребительского интереса, будь то Yasya (который является «одноклассником» популярного кулера Mugen 2 и предлагает почти что равнозначную конфигурацию), Kabuto (который обладает специализированным «горизонтальным» конструктивом, подходящим для компактных корпусов) или же Zipang 2 (который отличается приземленными габаритами и ориентирован на применение в HTPC).

Итак, без долгих прелюдий давайте сразу обратимся к нашим тестовым объектам! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну и, конечно же, проверка чисто практической результативности «трио» кулеров Scythe Yasya, Kabuto и Zipang 2. Приступим!

Yasya (артикул SCYS-1000)

Комплектация. Продукт поставляется в компактной картонной упаковке, снабженной тщательным и подробным описанием внутреннего содержимого — с детальным списком техническо-эксплуатационных параметров, а также большим числом иллюстративных фотографий.


Поставка включает радиатор, вентилятор (серии Slip Stream), набор мультплатформенного крепежа (поддерживаются все актуальные системы — Intel LGA775/LGA1156/LGA1366 и AMD Socket 754/939/AM2/AM3), крепежные клипсы для вентилятора, регулятор электропитания вентилятора, пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).

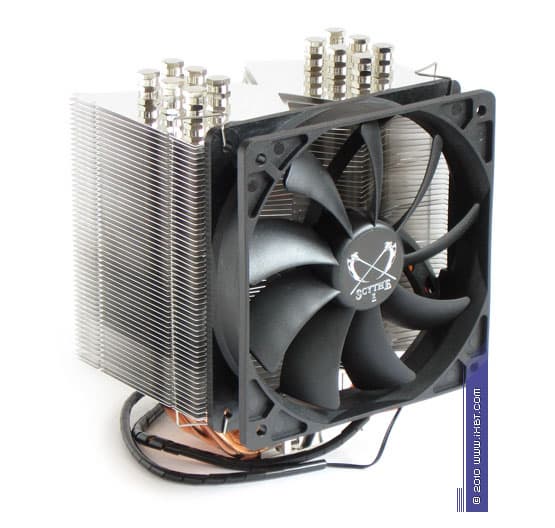

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120х120х25 мм. Габариты 130х108х159 мм. Вес 855 г (без учета крепежа).

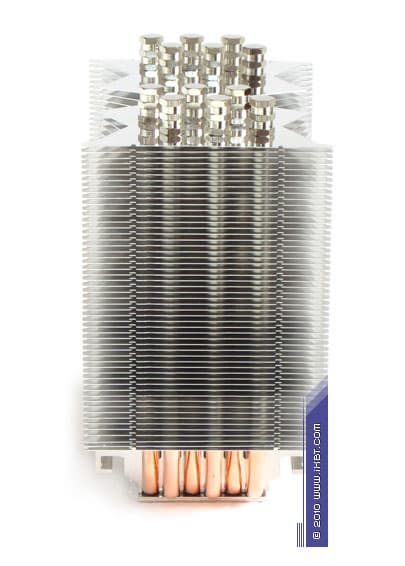

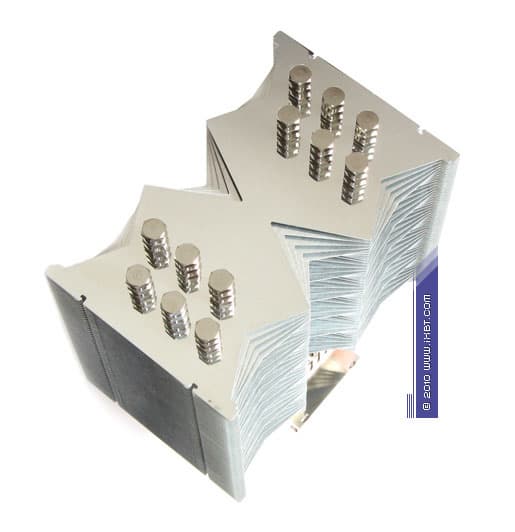

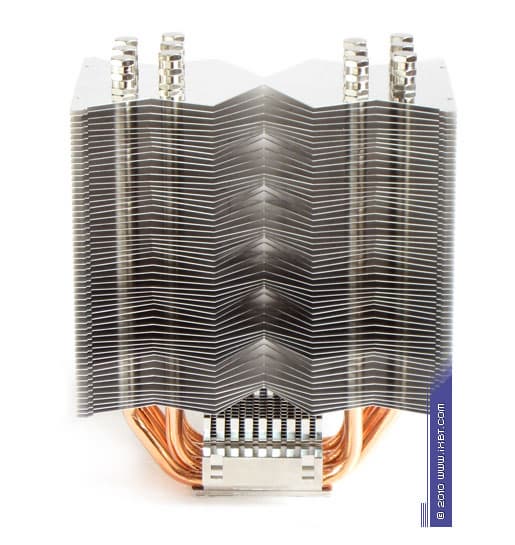

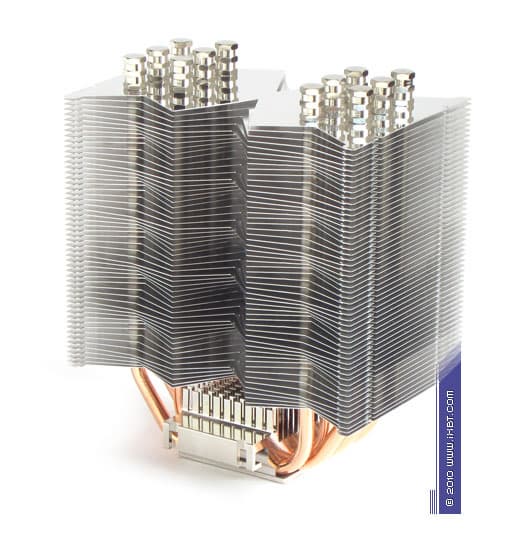

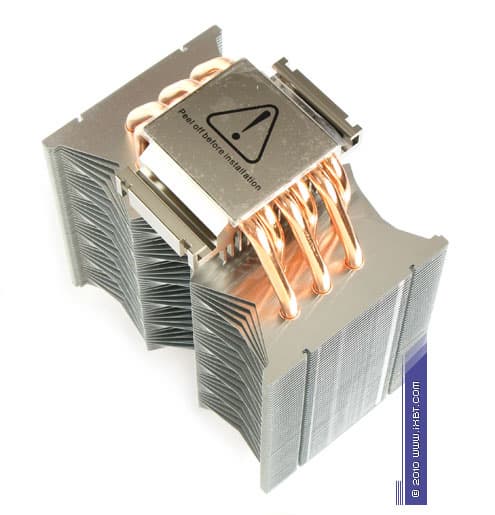

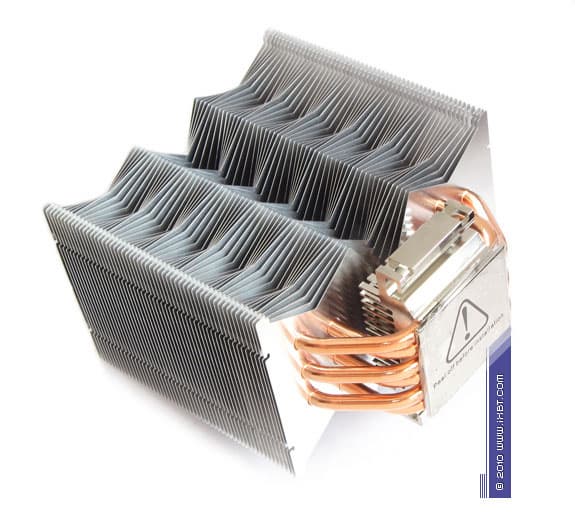

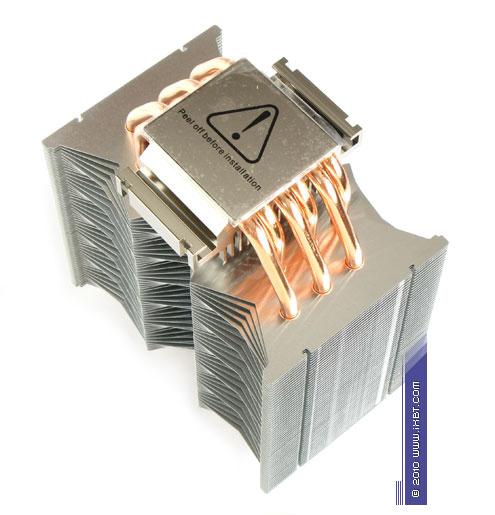

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 50x47x2 мм, вспомогательного алюминиевого радиатора 42х78х28 мм, шести медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (54 пластины усложненной формы, общая площадь поверхности теплообмена порядка 9000 см2).




Достоинствами конструктива Yasya являются:

  • специализированный профиль пластин оребрения (в терминологии Scythe называемый T.M.L.F.S — Trident Multi Layer Fin Structure), который призван улучшить аэродинамическое взаимодействие радиатора и вентилятора вкупе с более интенсивным использованием доступной поверхности теплообмена
  • сбалансированный шаг размещения пластин (порядка 2 мм)
  • насыщенный теплотранспорт (шесть тепловых трубок, формирующих 12 элементов теплосброса на оребрении)
  • размеренная постановка тепловых трубок (без скученности и с минимальным взаимным подогревом)
  • вспомогательный радиатор, смонтированный на теплосъемнике (дает некоторую термическую разгрузку теплосъемника)


Спорным моментом можно зачесть разве что только упрощенное сопряжение трубок и пластин оребрения (которое выполнено механическим обжатием). Впрочем, судя по итоговой результативности Yasya, этот нюанс какого-то значимого влияния на эффективность кулера не оказывает. Экспертно-техническая оценка радиатора: отлично.

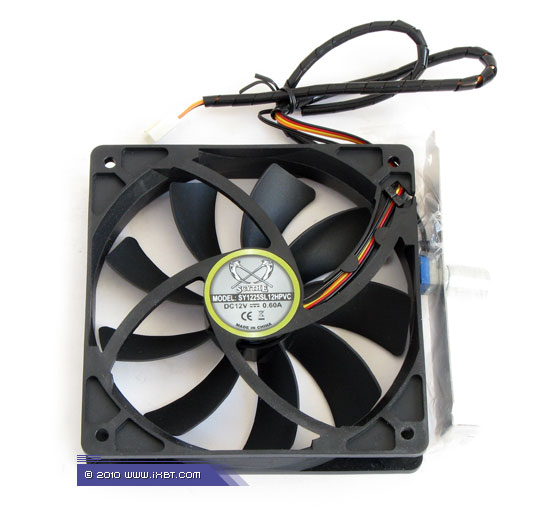

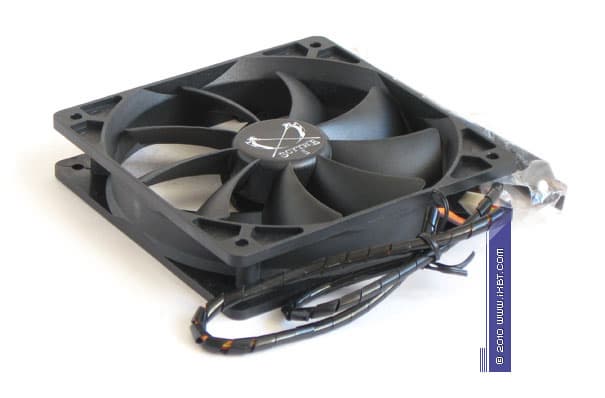

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Slip Stream (модель YLT SY1225SL12HPVC), номинальная скорость вращения крыльчатки 1900 об/мин.


В качестве сильных сторон этого вентилятора следует отметить:

  • агрессивную аэродинамику, заточенную под расход (почти что критические углы постановки лопасти — 60° у ступицы и 40° на внешней кромке, увеличенное «рабочее поле» крыльчатки — соотношение радиусов ступицы и лопасти 0,30)
  • акустические улучшайзеры (сглаженные кромки лопасти, спиралевидные стойки статора)
  • добротную механику и электронику (полнокомплектный подшипник скольжения со всеми положенными сальниками, управляющая схема на базе чипа Sanyo LB11961 со «стабилизирующими» конденсаторами)

Слабой стороной вентилятора Slip Stream выступает дефицит давления (что особенно заметно на пониженных оборотах, если провести прямое сравнение с конкурирующими моделями от других производителей в таких режимах). Однако при взаимодействии с оптимизированным радиатором Yasya, где «импеданс» невысок (и при хорошей продуваемости важен как раз именно «номинальный» расход, а не напор), комплектный вентилятор способен сформировать вполне гармоничный и производительный дуэт. Так что в рамках рассматриваемого кулера на этот аспект можно смело закрыть глаза. Экспертно-техническая оценка вентилятора: отлично.

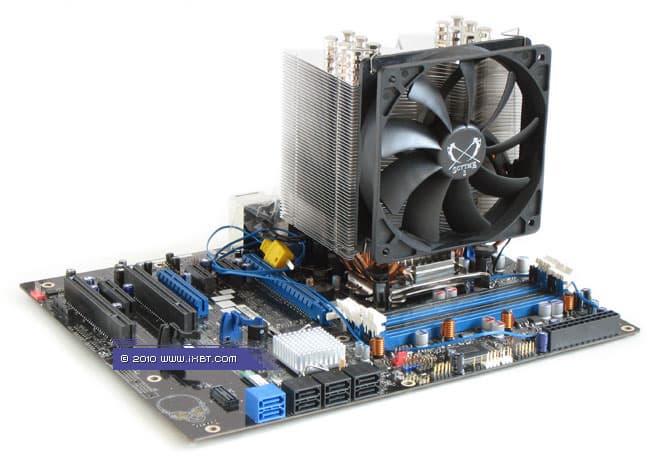

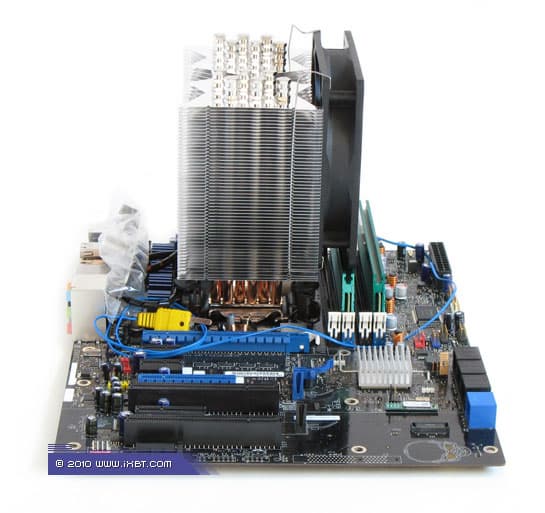

Эксплуатационная эргономика. Инсталляционный комплекс продукта (в терминологии Scythe называемый VTMS — Versatile Tool-free Multiplatform System) предельно прост: для установки радиатора на платформах Intel предусмотрены две универсальные крепежные планки с референсными замками кембриками, а для монтажа в сокетах AMD используются два фиксатора с поворотной ручкой-рычагом (функциональность которых во многом сходна со стандартным крепежом AMD). Оба типа крепежных приспособлений защелкиваются на вспомогательном радиаторе (без привлечения отвертки), то есть Yasya в установочных процедурах фактически эквивалентен боксовым кулерам.

Тем не менее, комплектный крепеж для систем AMD при всем своем удобстве не лишен довольно серьезного недостатка — он фактически запрещает установку двухвентиляторных сборок Yasya (ведь когда речь заходит о суммарном весе 1 кг и более, гарантировать плотную и надежную фиксацию кулера с таким крепежом будет очень неосмотрительно!). По-хорошему, спецам Scythe следовало бы озаботиться выработкой более серьезного крепежа для платформ AMD, пусть даже и с некоторыми попущениями в части инсталляционного удобства.

Инсталляционными плюсами Yasya засчитываются:

  • широкий диапазон ШИМ-регулировки вентилятора (300-1900 об/мин)
  • комплектный «ручной» регулятор (реобас)
  • эффективная штатная термопаста
  • русскоязычная инструкция

Экспертно-техническая оценка эксплуатационных параметров (платформы Intel): отлично.
Экспертно-техническая оценка эксплуатационных параметров (платформы AMD): хорошо.

Kabuto (артикул SCKBT-1000)

Комплектация. Продукт поставляется в компактной картонной упаковке, с традиционно подробным описанием содержимого и богатым иллюстративным материалом.

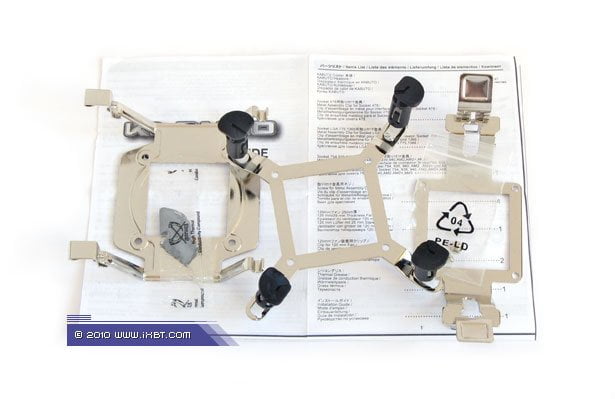

Поставка включает радиатор, вентилятор (серии Slip Stream), набор мультплатформенного крепежа (поддерживается широчайший спектр платформ — Intel Socket 478, LGA775, LGA1156 и LGA1366, плюсом сокеты AMD Socket 754/939/AM2/AM3), крепежные клипсы для вентилятора, пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).

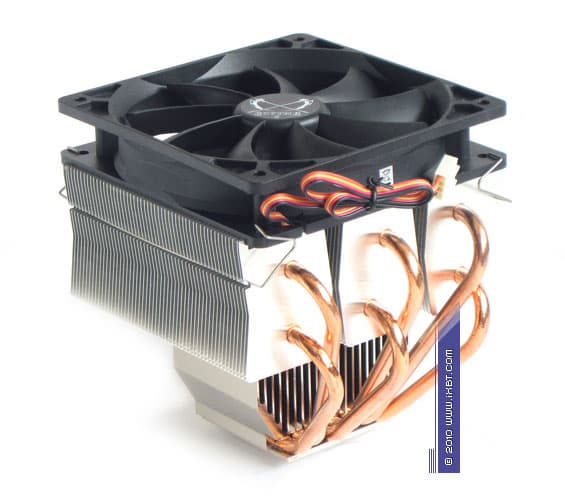

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который оснащен предустановленным вентилятором типоразмера 120х120х25 мм. Габариты 124х133х132 мм. Вес 730 г (без учета крепежа).

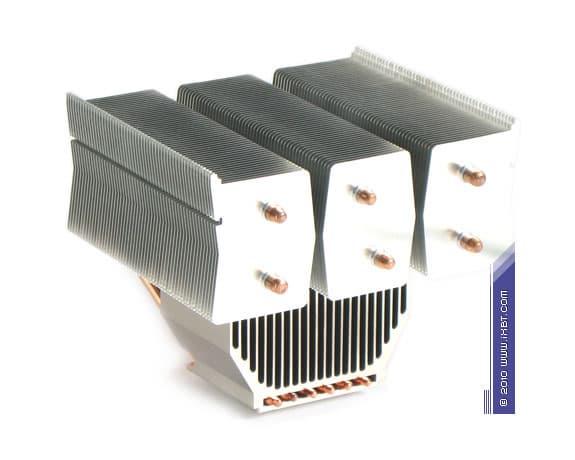

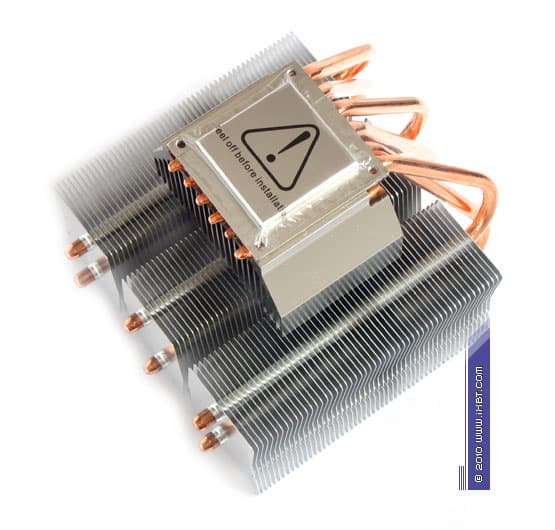

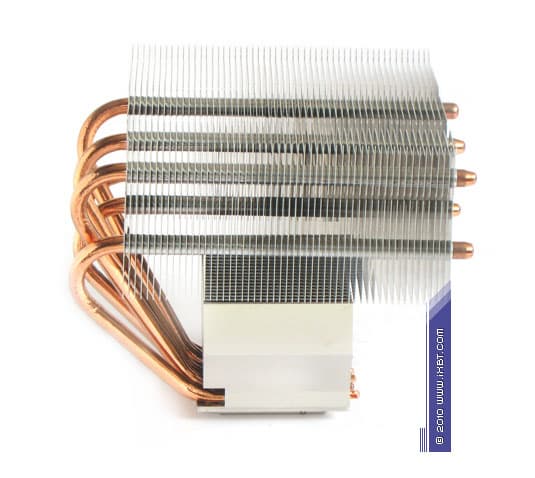

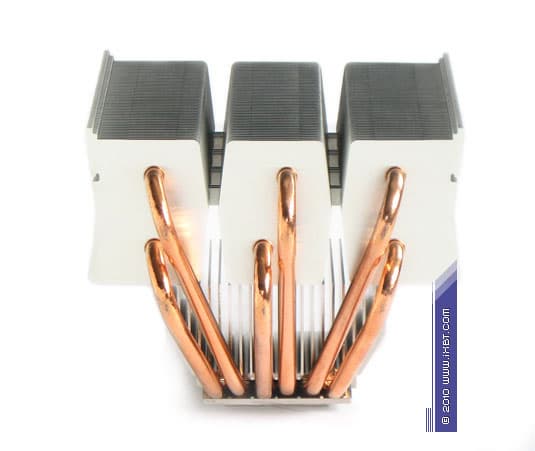

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 52х52х6 мм, вспомогательного алюминиевого радиатора 76х50х30 мм, шести медных тепловых трубок диаметра 6 мм и трех секций алюминиевого оребрения (53 пластины в каждой секции, общая площадь поверхности теплообмена порядка 6500 см2).


Существенными плюсами конструктива Kabuto являются:

  • разделение оребрения на три секции (повышает эффективность ребра, вовлекая в теплообмен практически всю доступную поверхность оребрения)
  • сбалансированный шаг размещения пластин (порядка 2 мм), который позволяет развить поверхность теплообмена без ущерба в части гидравлической эффективности радиатора
  • вспомогательный алюминиевый радиатор (разгружает теплосъемные фрагменты тепловых трубок)
  • широкая расстановка тепловых трубок в оребрении, без скученности и взаимного подогрева


За вычетом упрощенного сопряжения трубок и пластин (выполнено механическим обжатием), каких-то других спорных моментов конструктив Kabuto не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

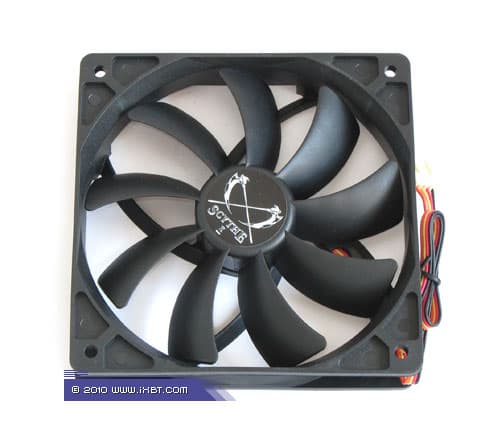

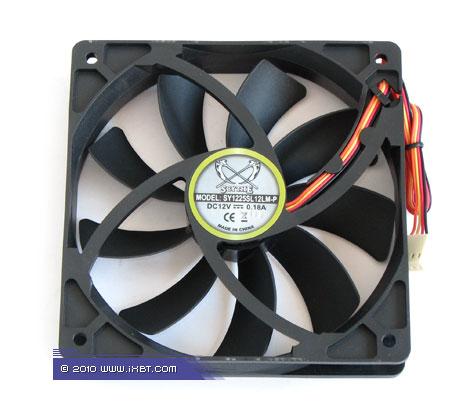

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Slip Stream (модель YLT SY1225SL12LM-P), номинальная скорость вращения крыльчатки 1300 об/мин.


В качестве сильных сторон этого вентилятора вновь отмечаем:

  • агрессивную аэродинамику, заточенную под расход
  • акустические улучшайзеры (сглаженные кромки лопасти, спиралевидные стойки статора)
  • добротную механику и электронику

Будучи конструктивно идентичным вентилятору Yasya, рассматриваемый «штатник» также характеризуется далеко не самым сильным напором в своем классе. Но, опять же, принимая во внимание специализированную конфигурацию радиатора (которая на поверку оказывается не очень-то и требовательной к производительности набортного вентилятора), этот технический нюанс вряд ли можно засчитать сколько-нибудь серьезным недостатком в результирующей функциональности Kabuto.

Экспертно-техническая оценка вентилятора: отлично.

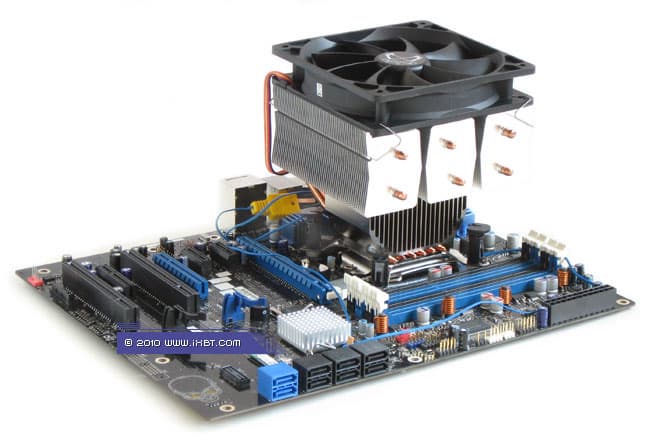

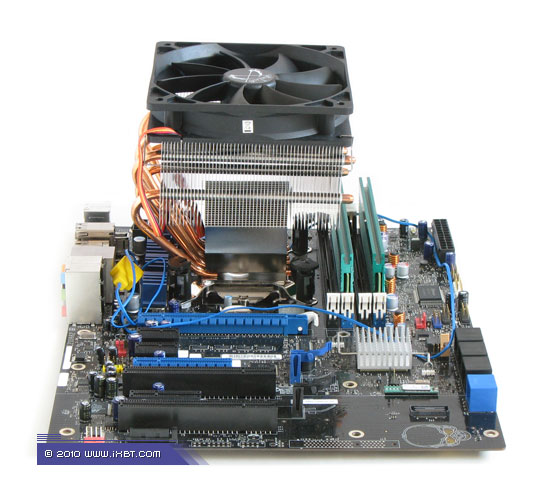

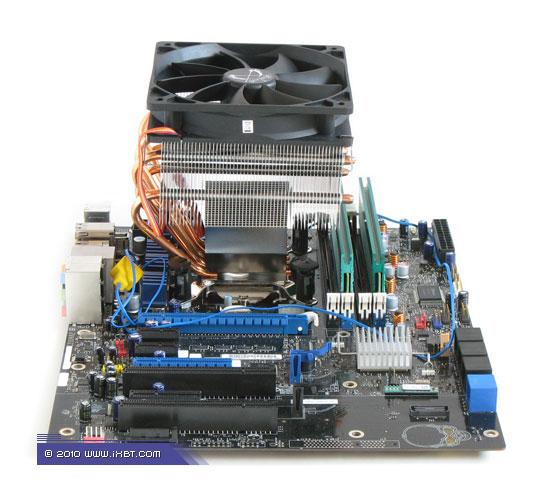

Эксплуатационная эргономика. Продукт оснащен традиционным для Scythe инсталляционным комплектом — задачу фиксации радиатора на платформах Intel LGA775/LGA1156/LGA1366 решает универсальная монтажная насадка с референсными замками-кембриками, не сложнее обустроена и насадка, предназначенная для систем AMD (с двумя весьма удобными ручками-упорами). В большинстве случаев комплектный крепеж не требует изъятия материнской платы из корпуса, так что процесс инсталляции Kabuto почти не отличается от манипуляций с типовыми боксовыми кулерами (за вычетом прикручивания монтажных насадок непосредственно к самому теплосъемнику радиатора).

Хорошим дополнением к эксплуатационным характеристикам Kabuto становятся:

  • ШИМ-контроль вентилятора с широким диапазоном регулировки (300-1300 об/мин, при невысокой тепловой нагрузке кулер фактически бесшумен)
  • эффективная штатная термопаста
  • русскоязычная инструкция

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Zipang 2 (артикул SCZP-2000)

Комплектация. Продукт поставляется в красочной картонной упаковке, которая пестрит иллюстративными фотографиями и традиционно отличается подробнейшим описанием внутреннего содержимого.

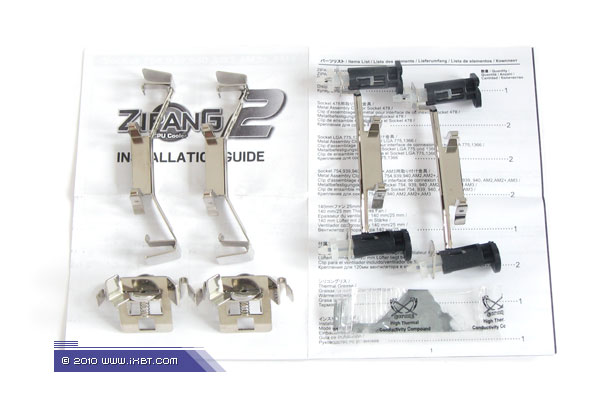

Поставка включает радиатор, вентилятор (серии Kaze Maru), набор мультплатформенного крепежа (поддерживаются системы Intel Socket 478/LGA775/LGA1156/LGA1366 и AMD Socket 754/939/AM2/AM3), крепежные клипсы для вентилятора, пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).

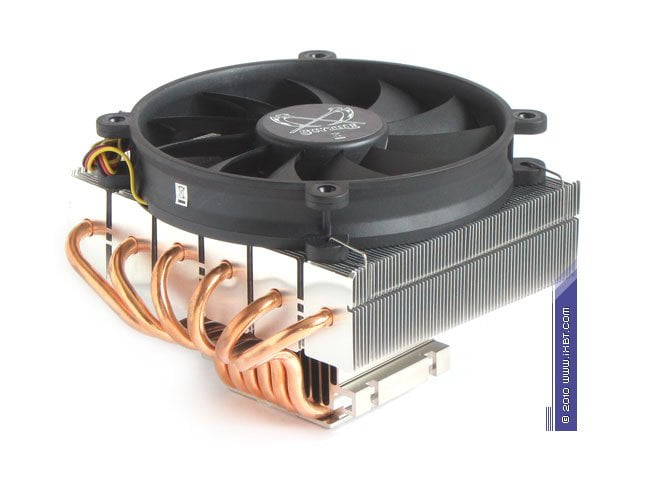

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 140х140х25 мм. Габариты 145х149х106 мм. Вес 720 г (без учета крепежа).

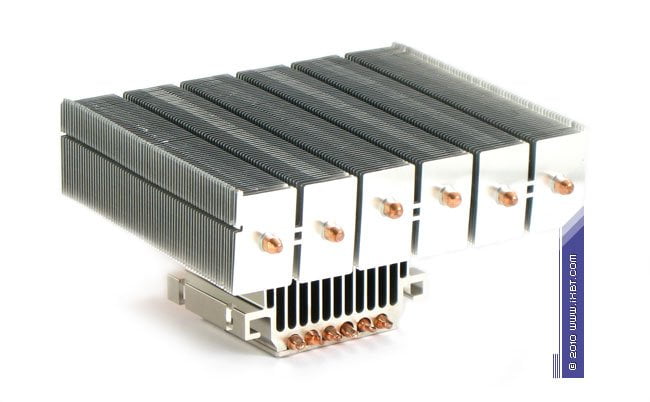

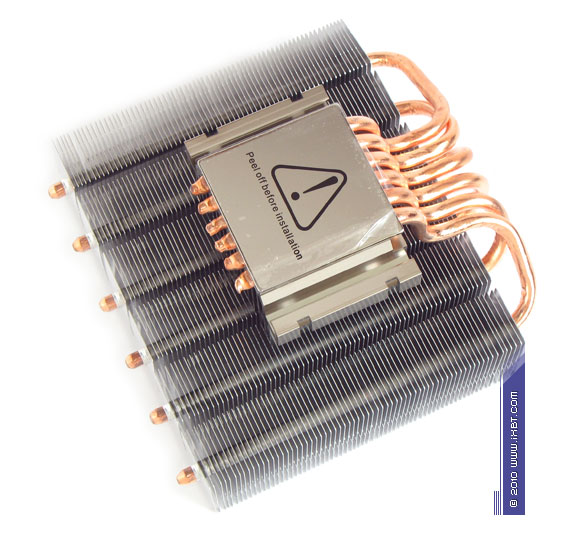

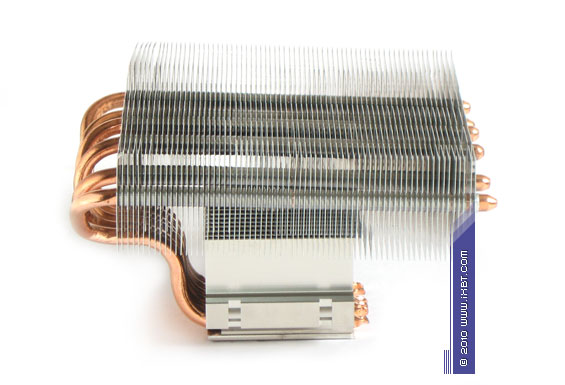

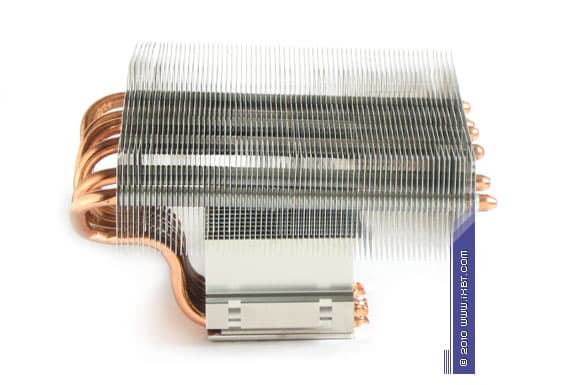

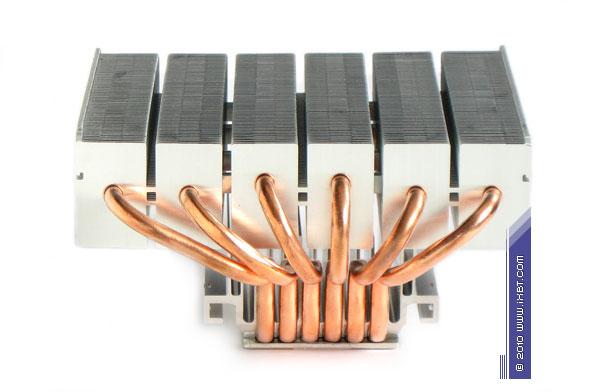

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 52х52х2 мм, вспомогательного алюминиевого радиатора 78х52х38 мм, шести медных тепловых трубок диаметра 6 мм и шести секций алюминиевого оребрения (68 пластин в каждой секции, общая площадь поверхности теплообмена порядка 6000 см2).


Достоинствами конструктива Zipang 2 выступают:

  • разделение оребрения на шесть секций (повышает эффективность ребра, вовлекая в теплообмен практически всю доступную поверхность оребрения)
  • сбалансированный шаг размещения пластин (порядка 1,5 мм), который позволяет развить поверхность теплообмена до рекордных величин, и без ущерба для вентиляции оребрения
  • вспомогательный алюминиевый радиатор (разгружает теплосъемные фрагменты тепловых трубок)
  • индивидуальная расстановка тепловых трубок (каждая трубка работает на свою собственную секцию оребрения)
  • приземленные габариты, соответствующие корпусам HTPC с внутренней высотой 11-12 см


В то же время, Zipang 2 обнаруживает довольно серьезный технический нюанс — неплотное обжатие периферийных пластин на трубках (они, в буквальном смысле, «ездят» по трубкам), что может негативно сказаться на работоспособности оребрения и занизить результирующую эффективность кулера.

Экспертно-техническая оценка радиатора: хорошо.

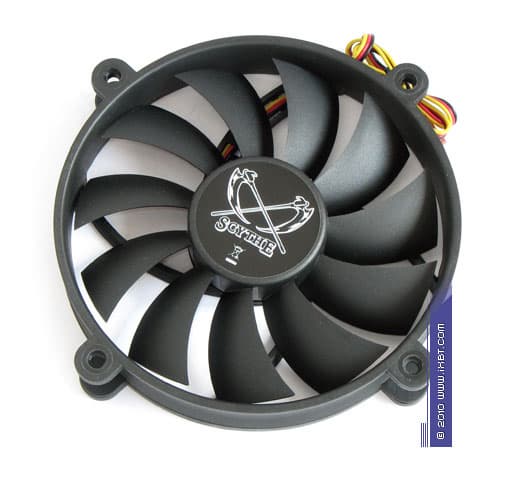

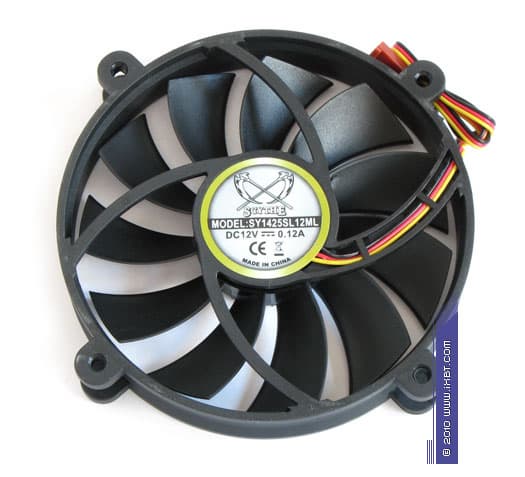

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Kaze Maru (модель YLT SY1425SL12ML), номинальная скорость вращения крыльчатки 1000 об/мин.


В качестве сильных сторон этого вентилятора следует выделить:

  • умеренно-агрессивную аэродинамику с хорошим напором
  • кольцеобразную раму (такой конструктив позволяет добиться более сбалансированного сочетания производительности и шумовых характеристик при увеличенном типоразмере 140х140х25 мм)
  • добротную механику (полнокомплектный подшипник скольжения)
  • аккуратную электронику (управляющая схема на базе чипа Sanyo LB11961, приправленная «стабилизирующими» конденсаторами)

Каких-либо действительно слабых сторон в конструктиве SY1425SL12ML не обнаруживается.

Экспертно-техническая оценка вентилятора: отлично.

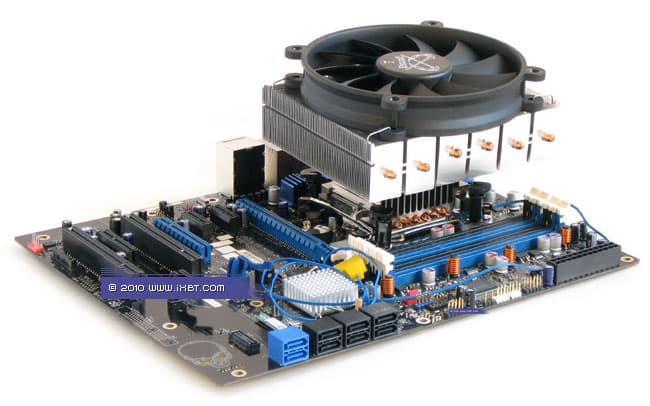

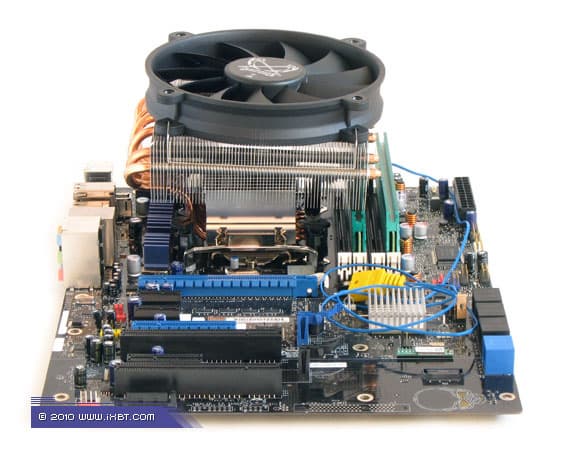

Эксплуатационная эргономика. Продукт укомплектован крепежом VTMS, аналогичным модели Yasya, с добавлением монтажных планок для фиксации радиатора на платформе Intel Socket 478. Однако, несмотря на референсный характер крепежных приспособлений, установочные процедуры тут вряд ли будут такими же простыми, как у боксовых кулеров. Всему виной оказывается широкое и низкопрофильное оребрение радиатора, которое затрудняет «ручной» доступ к замкам-кембрикам (системы Intel) или же защелкам-фиксаторам (системы AMD). Для успешной инсталляции кулера пользователю все-таки придется извлечь материнскую плату из корпуса, пусть даже это формально и не предусмотрено инструкцией.

Эксплуатационными плюсами Zipang 2 засчитываются:

  • широкий диапазон регулировки скорости вентилятора (300-1000 об/мин)
  • эффективная штатная термопаста
  • русскоязычная инструкция

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

Результаты тестовых испытаний (штатные сборки)

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим повышенной тепловой нагрузки (оценочная величина тепловой мощности 150 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Как видим, для режима максимального обесшумливания наилучшая результативность в сегодняшнем трио от Scythe отмечается у кулера Kabuto — он идет наравне с коллегой Mugen 2 и приближается к показателям Noctua NH-U12P. Что, впрочем, совсем не удивительно, ведь конструктив Kabuto специально адаптирован под слабонапорные потоки, и, соответственно, позволяет обеспечить гармоничное взаимодействие вентилятора и радиатора. Весьма неплохо выступает здесь и Zipang 2, даже несмотря не некоторые технические недочеты в радиаторе. А вот Yasya, располагая более «тяжелой» конструктивной начинкой, все-таки немного пасует перед тихоходным вентилятором — крупные габариты радиатора берут свое, и напор фирменной «вертушки» SlipStream на скорости 500 об/мин оказывается недостаточным для реально эффективного продува оребрения. Еще одно интересное наблюдение — в этом режиме большинство участников тестовых испытаний пересекают границу термозащиты процессора (согласно дополнительным изысканиям, наш процессор активирует TM2 при температуре «крышки» порядка 77-78°C). То есть в реальной пользовательской системе, даже при не самом высоком тепловыделении процессора (150 Вт), с задачей эффективного и бесшумного охлаждения справятся лишь два кулера — Thermalright IFX-14 и Noctua NH-U12P (да и то, только при удержании внутрикорпусной температуры не выше 25-27°C!).

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, картина во многом остается прежней — Kabuto и Zipang 2 пытаются поддерживать «равновесие» (на этот раз, с некоторым преимуществом у Zipang 2), в то же время Yasya, образно говоря, все еще пробует свои силы, показывая довольно скромный результат. Однако вопрос касательно термозащиты уже полностью снимается с повестки дня — при референсном уровне шума 23 дБА все наши конкурсанты обеспечивают должную эффективность (по крайней мере, вполне достаточную для функционирования процессора в рамках нормативных тепловых параметров).

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Здесь ситуация меняется — Yasya выходит вперед, а вот Kabuto, напротив, продолжает терять в результативности, и довольно заметно. Интересно, что позитивные тенденции по части функциональности Yasya отмечаются не только в сравнительном ракурсе внутри модельной линейки Scythe, но и, так сказать, в «глобальном масштабе»: этот кулер лишь немного отстает от лидера гонки — Thermalright IFX-14, и делит второе место с Xigmatek Thor's Hammer. По факту, именно малошумный режим (вентилятор на скорости 900 об/мин, референсный уровень шума 26 дБА) является наиболее оптимальным в техническом портрете Yasya — это также подтверждается его авангардным месторасположением в итоговом рейтинге, составленным по величинам соотношения эффективность-шум. Что ж, неплохо, очень даже неплохо!

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Эргономичный режим традиционно скуп на сюрпризы — если не акцентироваться на отсутствии в тесте Zipang 2 (скорость вентилятора которого ограничена 1000 об/мин, с результирующим уровнем шума 27 дБА), общая картина во многом повторяет расстановку сил в малошумном функциональном домене: Yasya стабильно держится в группе лидеров, где помимо чемпионов Thermalright IFX-14 и Xigmatek Thor's Hammer также фигурирует его собрат Mugen 2, а вот результативность Kabuto по-прежнему остается довольно-таки скромной. Увы, так уж повелось — если конструктив кулера «заточен» под малошумное функционирование, то ожидать чемпионской результативности при повышенных оборотах вентилятора не очень-то разумно (случаи термической универсальности крайне редки!). Соответственно, для эксплуатации в эргономичном режиме (скорость вентилятора 1300 об/мин, референсный уровень шума 31-32 дБА) наиболее предпочтительным выглядит Yasya, а вот двух других конкурсантов из линейки Scythe — Kabuto и Zipang 2, все-таки лучше использовать с малошумными установками вентиляторов (скорость 900 об/мин и менее).

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Результаты тестовых испытаний (двухвентиляторные конфигурации Yasya)

В процессе проведения тестовых испытаний у нас возник вопрос касательно практических аспектов применения Scythe Yasya, ответ на который мы постараемся дать в этой части сегодняшнего обозрения.

Итак: если в качестве приоритета выдвигать шумовую эргономику, то какова результативность и практическая целесообразность использования двухвентиляторных сборок Scythe Yasya?

Чтобы прояснить этот момент, на радиатор подопытного кулера был установлен дополнительный высасывающий вентилятор Scythe Slip Stream (со ступенчатым изменением скорости вращения крыльчатки по отметкам 300, 500, 700, 1100 и 1900 об/мин).

Диаграмма 12. Температурные показатели (температура процессорной «крышки»)

Очень любопытная картина! Пожалуй, самый интересный момент — это своеобразная «переломная точка», которая обнаруживается в сопоставлении штатной конфигурации 500 об/мин и двухвентиляторной сборки 500+300 об/мин: как видим, при весьма незначительном росте давления термические показатели улучшаются сразу почти что на 10°C! С одной стороны, такой результат подтверждает наш тезис о не самом оптимальном конфигурирования Yasya (как ни крути, комплектный вентилятор SlipStream 500 об/мин явно слабоват для подобного радиатора), но вот с другой стороны — существенная термическая «скидка» свидетельствует о хорошей восприимчивости его конструктива к добавочному вентилятору, особенно для режима обесшумленного функционирования. То есть, если пользователь желает эксплуатировать Yasya при самых минимальных скоростях штатного вентилятора, то установка дополнительной «вертушки» будет не только предпочтительным, но даже строго обязательным мероприятием! Далее, позитивный эффект от второго вентилятора имеет место быть и при всех других скоростных раскладках, что также можно рассматривать весьма неординарным явлением — и для сборок 700+500, 900+700, 1300+1100 об/мин (термическая «скидка» 5, 3 и 2°C, соответственно), и даже для самой экстремальной сборки 2000+1900 об/мин! А это значит, что двухвентиляторные конфигурации Yasya могут быть рациональными не только для условий минимального шума, но и в более типовых задачах (малошумный и эргономичный рабочий режим).

Ответ: результативность двухвентиляторных сборок Yasya заслуживает самого пристального внимания (в особенности это касается обесшумленных и малошумных вариантов, работающих на скоростях 500-900 об/мин), практическая отдача от их построения очень высока!

Выводы

Рассмотренные кулеры Scythe Yasya, Kabuto и Zipang 2 предлагают интересный набор потребительских качеств и полностью подтверждают свой хай-эндовый статус. Наиболее ярким продуктом в этом ряду нам представляется «новичок» Yasya — в сегодняшних тестовых испытаниях он идет практически вровень с родственным кулером Mugen 2, приближаясь к показателям признанного чемпиона воздушного охлаждения — Thermalright IFX-14. Очень хорошее впечатление производит и «тихоня» Kabuto, который отличается повышенной эффективностью в обесшумленных функциональных режимах. «Малыш» Zipang 2 также заслуживает нашего с вами внимания — хотя он и отстает от своих полноразмерных собратьев, его результативность в классе компактных систем охлаждения вполне достойна похвалы. В итоге, все три кулера могут быть смело рекомендованы для эффективного и эргономичного охлаждения актуальных четырехъядерных процессоров Intel и AMD — Yasya подойдет любителям оверклокинга, Kabuto будет полезен искателям тишины, а Zipang 2 легко найдет «тепленькое местечко» в компактных HTPC-корпусах.

Итак, по результатам сегодняшнего исследования, за оригинальные наработки технического плана кулер Scythe Yasya получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Scythe новых успехов и свершений в развитии хай-эндовой линейки кулеров, сдобренных авангардной функциональностью и привлекательным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Приложение 1. Методика тестирования систем охлаждения (платформа Intel LGA1156)
