Кулеры Ice Hammer IH-4330 и IH-4366


Продолжая линейку обзоров, посвященных среднебюджетным системам охлаждения, сегодня в наш фокус мы помещаем два кулера Ice Hammer — IH-4330 и IH-4366. В современном модельном семействе бренда оба этих продукта отнесены к так называемому «начальному уровню» — то есть, по сути, они являются самыми младшими моделями в обновленной четвертой серии. Однако, несмотря на свой «детсадовский» статус, и IH-4330, и IH-4366 могут предложить весьма интересный и конкурентоспособный технический конструктив, дополненный широкой мультплатформенной совместимостью. Традиционно привлекательной остается и «цена вопроса» — розничная стоимость этих кулеров держится в рамках 600—800 рублей, что, надо отметить, вполне соответствует «среднебюджетным» потребительским запросам.

Итак, без долгих хождений вокруг да около, давайте сразу обратимся к нашим тестовым объектам! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности модельного «дуэта» Ice Hammer. Приступим!

IH-4330

Комплектация. Продукт поставляется в небольшой картонной упаковке с внутренним пластиковым блистером. Упаковка имеет все необходимые ориентиры, характеризующие содержимое — подробное русскоязычное описание техническо-эксплуатационных характеристик и сопутствующий иллюстративный материал.

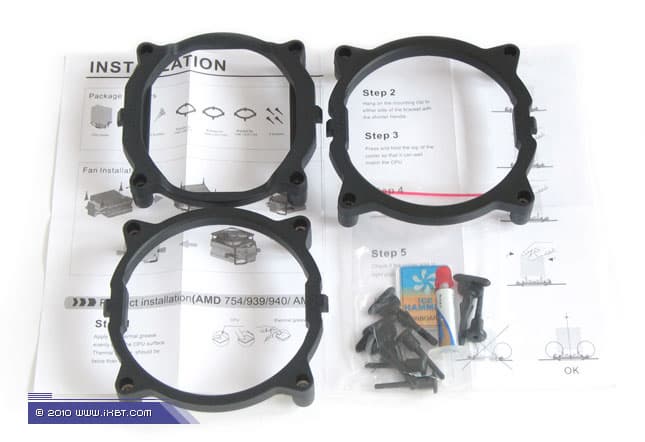

Поставка включает радиатор, вентилятор, комплект мультплатформенного крепежа (поддерживается все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и Socket AM2/AM3), набор силиконовых штифтов для фиксации дополнительного вентилятора (4 шт), маленький шприц с термопастой, фирменный стикер и краткое техническое руководство.

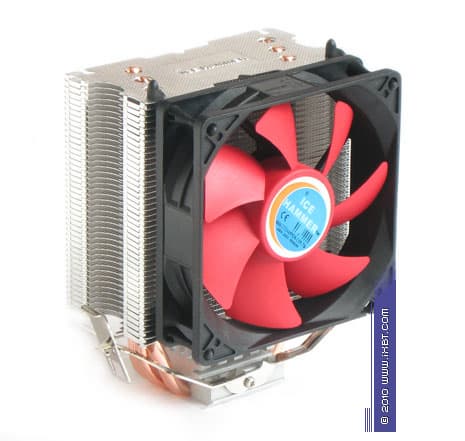

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оборудован вентилятором типоразмера 92×92×25 мм (допускается установка еще одного опционального вентилятора). Габариты 97×77×124 мм. Вес 375 г (без учета крепежа).

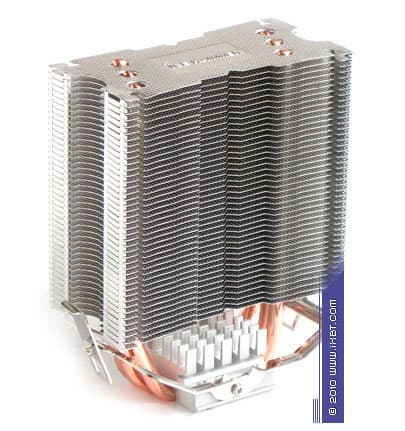

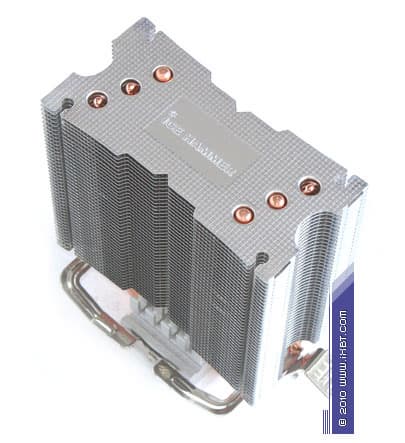

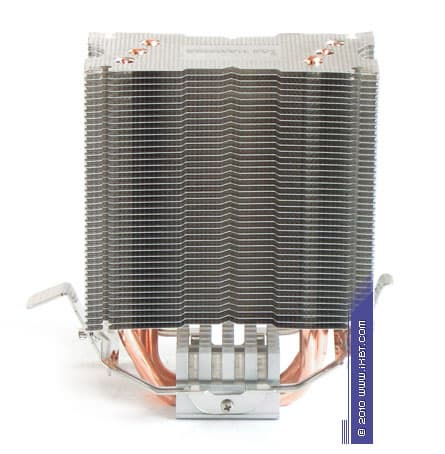

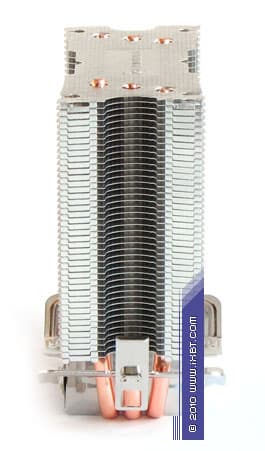

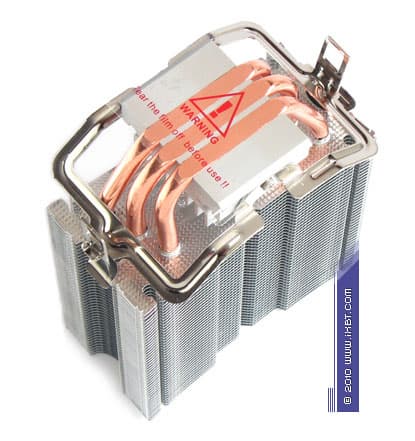

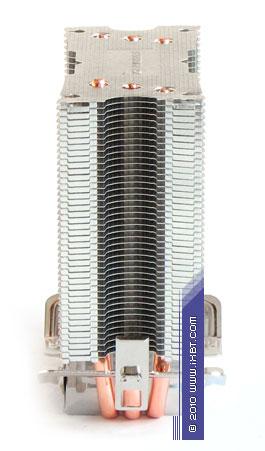

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе три медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 35×48×10 мм с «интегрированным» мини-радиатором 35×35×10 мм и секцию алюминиевого оребрения (43 пластины, общая площадь поверхности теплообмена порядка 3000 см²).



В качестве достоинств радиатора IH-4330 следует выделить:

  • прямое сопряжение тепловых трубок с процессором
  • оптимальный теплосъем (узкие пазы механического держателя, широкие контактные участки трубок)
  • сбалансированный шаг размещения пластин (порядка 2 мм), обеспечивающий эффективный продув оребрения
  • специализированную постановку трубок в оребрении (трубки поставлены, образно говоря, по диагонали, «не затеняя» друг друга)
  • «пупырчатую» поверхность пластин (многочисленные миниатюрные «пупырышки» играют роль турбулизаторов потока, которые повышают интенсивность теплоотдачи при использовании низкоскоростных вентиляторов)

Однако присутствуют и конструктивные недочеты — это:

  • неаккуратный монтаж трех самых верхних пластин оребрения (которые фактически держатся только «на честном слове» и очень слабо задействованы в теплообмене)
  • упрощенное сопряжение трубок и пластин (выполнено механическим обжатием)

Экспертно-техническая оценка радиатора: хорошо.

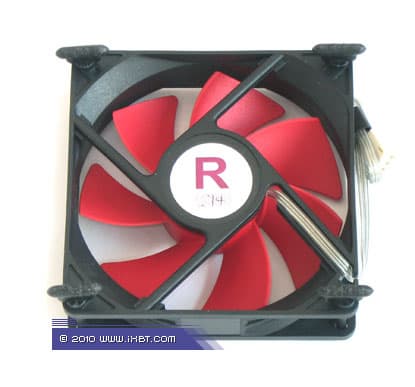

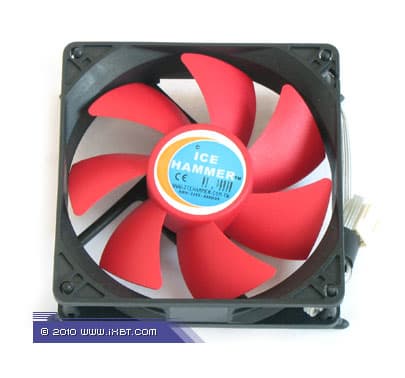

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (аналог модели Everflow F129025SL, номинальная скорость вращения крыльчатки 2200 об/мин).

В качестве достоинств этого вентилятора можно выделить:

  • сбалансированную аэродинамику (с неплохим напором и эргономичными шумовыми характеристиками)
  • добротную механику (подшипник скольжения с «закрытым» рабочим блоком)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
  • моддинговую компоненту (броская крыльчатка малинового окраса)

Принимая во внимание малобюджетный характер продукта, сколько-нибудь значимых недостатков для вентилятора такого класса здесь не обнаруживается.
Экспертно-техническая оценка вентилятора: отлично.

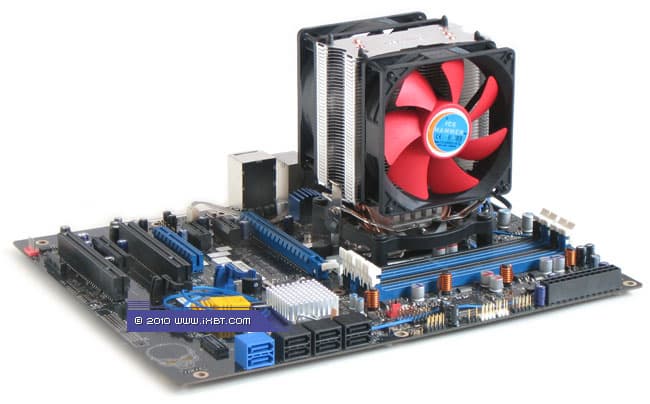

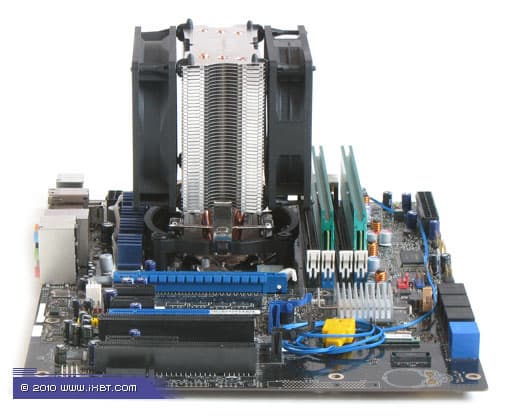

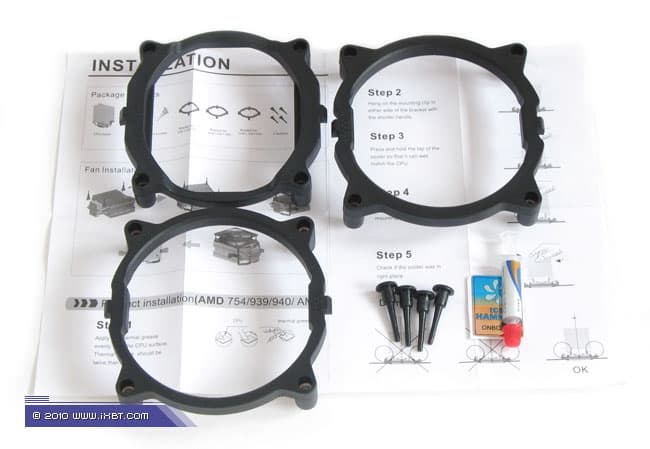

Эксплуатационная эргономика. Инсталляционный комплекс продукта полностью повторяет конструкцию крепежа, которым были оборудованы еще самые первые версии известных кулеров Ice Hammer IH-4401 и IH-4405. Для фиксации радиатора в системах AMD используется предустановленная качель-перекладина с двумя ручками-упорами (кулер закрепляется непосредственно в рамке сокета), а для четырех актуальных платформ Intel (LGA775, LGA1156, LGA1155 и LGA1366) предусмотрен набор дополнительных монтажных рамок — сначала устанавливается соответствующая рамка (с помощью комплектных замков-кембриков), и далее в этой рамке фиксируется уже сам кулер. На первый взгляд, подобный вариант крепежа выглядит несколько устаревшим и не очень серьезным. Однако, учитывая небольшие габариты и малый вес IH-4330, его применение является полностью оправданным (особенно, с точки зрения удобства обращения с кулером — процесс установки весьма прост на всех совместимых платформах и не требует изъятия материнской платы из корпуса).

Дополнительными эксплуатационными плюсами IH-4330 засчитываются:

  • резиновые штифты, смягчающие фиксацию вентилятора на радиаторе
  • возможность установки добавочного вентилятора
  • эффективная штатная термопаста
  • русскоязычное описание

Экспертно-техническая оценка эксплуатационных параметров: отлично.

IH-4366

Комплектация. Продукт поставляется в картонной упаковке с внутренним пластиковым блистером. Упаковка традиционно снабжена подробным русскоязычным описанием с сопутствующими иллюстрациями.

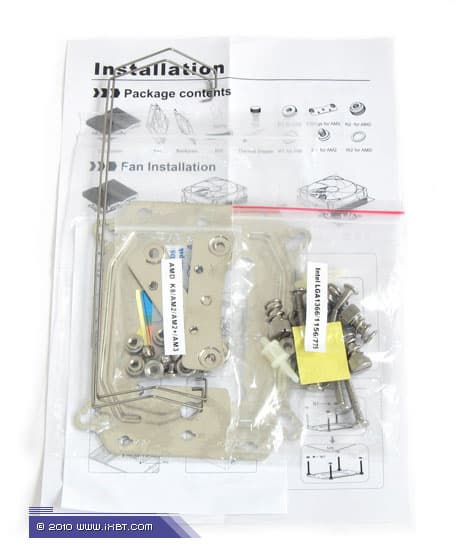

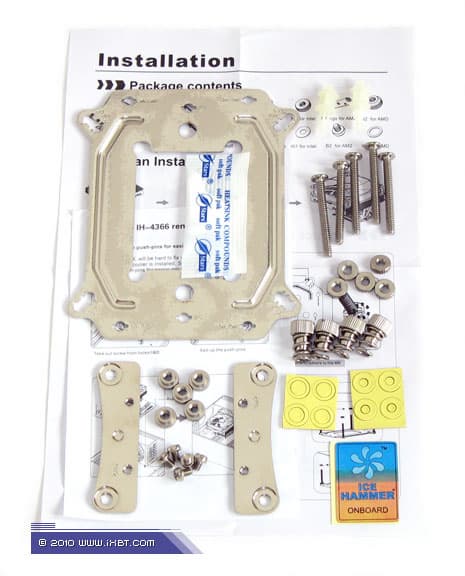

Поставка включает радиатор, вентилятор, отсортированный комплект мультплатформенного крепежа (поддерживается все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и Socket AM2/AM3), скобки для фиксации вентилятора (2 шт), пакетик с термопастой, фирменный стикер и краткое техническое руководство.

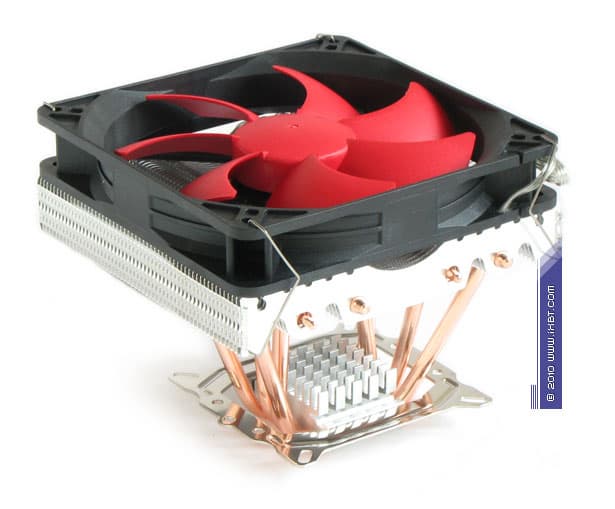

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 140×140×25 мм. Габариты 140×145×86 мм. Вес 560 г (без учета крепежа).

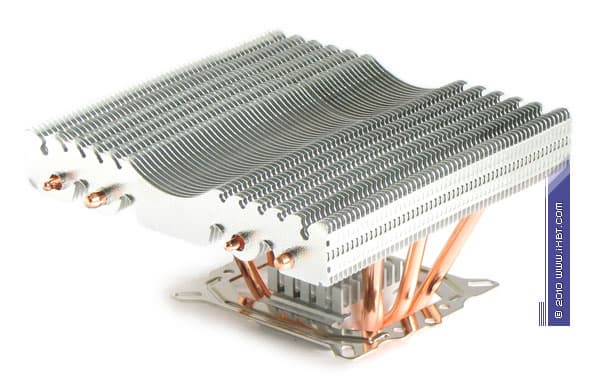

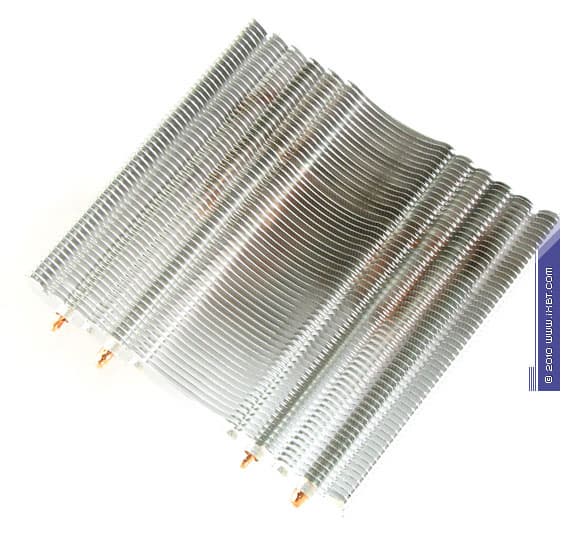

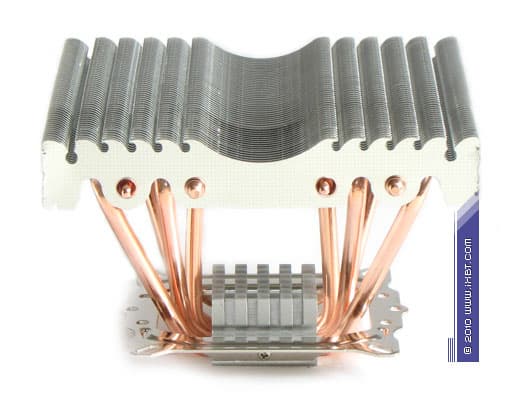

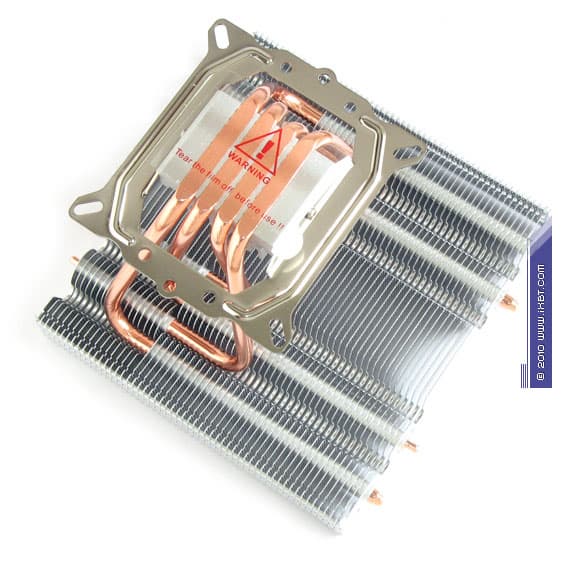

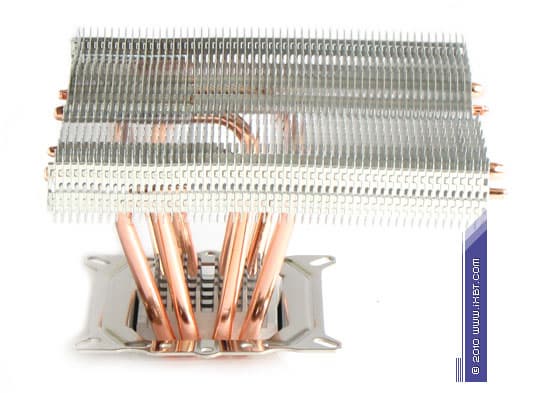

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе четыре медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 35×48×10 мм с «интегрированным» мини-радиатором 35×35×10 мм и секцию алюминиевого оребрения (две подсекции — по 39 и 17 пластин сложного профиля в каждой, общая площадь поверхности теплообмена порядка 2000 см²).



Достоинствами конструктива IH-4366 выступают:

  • прямое сопряжение тепловых трубок с процессором
  • оптимальный теплосъем (узкие пазы механического держателя, широкие контактные участки трубок)
  • широкий шаг размещения пластин (порядка 2,5 мм)
  • специализированное профилирование кромок пластин (улучшает согласованность вентилятора и радиатора)
  • «пупырчатая» поверхность пластин (многочисленные миниатюрные «пупырышки» играют роль турбулизаторов потока, которые повышают интенсивность теплоотдачи при использовании низкоскоростных вентиляторов)

В то же время, присутствуют и спорные моменты:

  • очень скромная величина поверхности теплообмена (для таких габаритов)
  • излишне замысловатая постановка трубок в оребрении (теплосбрасывающие участки двух трубок наполовину «голые» и используются неэффективно)
  • упрощенное сопряжение трубок и оребрения (выполнено механическим обжатием)

Экспертно-техническая оценка радиатора: хорошо.

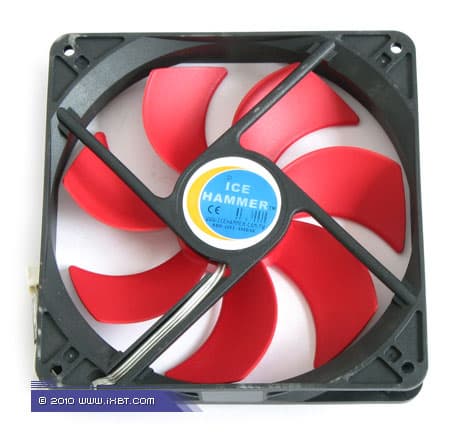

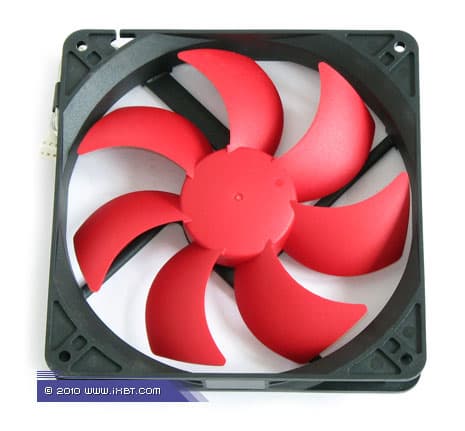

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (аналог модели Everflow F121425SL, номинальная скорость вращения крыльчатки 1600 об/мин).

В качестве достоинств этого вентилятора можно выделить:

  • оптимизированную аэродинамику (с хорошим напором и эргономичными шумовыми характеристиками)
  • добротную механику (подшипник скольжения с «закрытым» рабочим блоком)
  • аккуратную электронику (управляющая схема на базе чипа MXT211, приправленная «сглаживающими» конденсаторами)
  • моддинговую компоненту (броская крыльчатка малинового окраса)

Принимая во внимание малобюджетный характер продукта, сколько-нибудь значимых недостатков для вентилятора такого класса здесь не обнаруживается.
Экспертно-техническая оценка вентилятора: отлично.

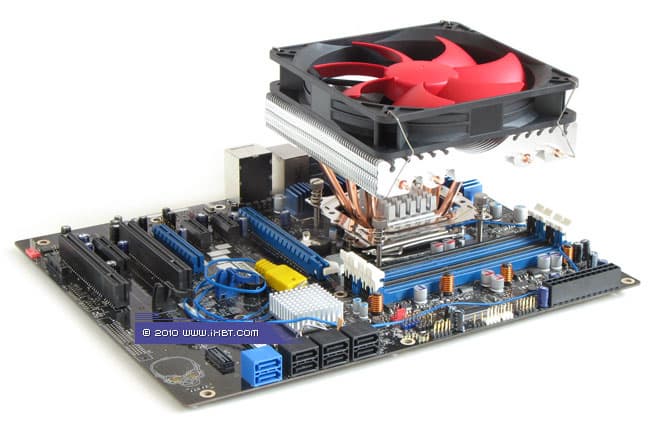

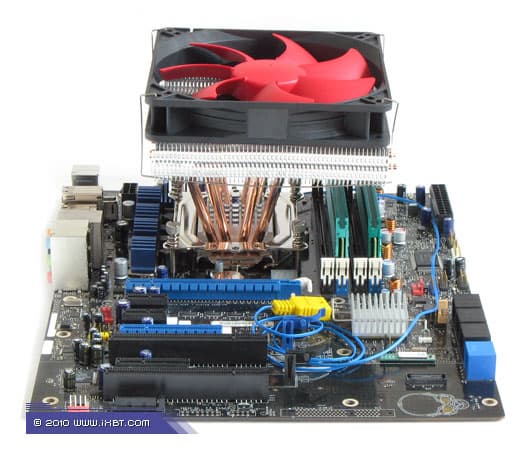

Эксплуатационная эргономика. В отличие от младшего «брата» IH-4330, который укомплектован несколько архаичным вариантом крепежа, IH-4366 имеет уже вполне современный крепежный комплекс, аналогичный таковому у флагмана модельной линейки Ice Hammer — IH-4500. То есть, IH-4366 предлагает такую же технику полуинтегрированного монтажа, где одна из фиксирующих частей уже предустановленна на радиаторе, а другая представляет собой вполне типический винтовой крепеж, в равной степени адаптированный и для платформ Intel LGA775/1156/1155/1366, и для систем AMD Socket AM2/AM3. Конечно, винтовой крепеж вполне ожидаемо усложняет процедуру установки, требуя от пользователя определенной сноровки. Но все побочные трудозатраты с лихвой компенсируются «железобетонной» посадкой кулера в сокете (что, кстати говоря, не только гарантирует надежность монтажа, но и обеспечивает улучшенный термический контакт в паре «процессор-радиатор»).

Дополнительными эксплуатационными плюсами IH-4366 засчитываются:

  • эффективная штатная термопаста
  • русскоязычное описание

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим нормативной тепловой нагрузки (оценочная величина тепловой мощности 100 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как видим, в обесшумленном режиме наилучшую функциональность демонстрирует «старшина» IH-4366: он уверенно держится в группе «крепких середняков», лишь немного уступая в показателях классическому трио среднебюджетных кулеров Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29. Впрочем, такой результат является вполне ожидаемым, ведь IH-4366 имеет в своем составе хорошо продуваемый «тонкий» радиатор и крупногабаритный вентилятор, которые образуют слаженный и эффективный термический комплекс — с подбором технических параметров, «заточенных» как раз на обесшумленное функционирование. Другой сегодняшний участник из команды Ice Hammer — IH-4330, уже не может похвастаться столь интересными показателями. Однако в собственной «весовой категории» этот кулер добивается, пожалуй, даже большего успеха — он опережает всех соперников бренда Titan, обходит еще одного известного конкурента — Cooler Master Hyper TX3, и фактически держится на уровне продуктов более сложного технического класса (GlacialTech Igloo 5760 и Igloo 5710 Plus Silent).

Далее смотрим расстановку сил в малошумном домене (опорный шумовой показатель 26—27 дБА).

Диаграмма 3. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

А вот здесь ситуация получается несколько неоднозначной. Так, «малец» IH-4330 по-прежнему сохраняет лидирующие позиции в группе малобюджетных кулеров (разделяя первенство с Cooler Master Hyper TX3) — его выступление вновь можно отметить, как вполне успешное. Однако поведение IH-4366 меняется, причем, не в лучшую сторону — подъем рабочих оборотов вентилятора дает сравнительно малый прирост эффективности, постепенно сдвигая кулер в разряд аутсайдеров тестовых испытаний (к примеру, если в обесшумленном режиме IH-4366 опережал двухвентиляторную сборку IH-4330, то теперь уже эта сборка обходит IH-4366). То есть, верхним пределом для IH-4366 по факту являются малошумные установки скорости (900 об/мин) — целесообразность применения вентилятора с более высокими оборотами здесь очень сомнительна!

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 5. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Эргономичные шумовые нормативы дают традиционно сглаженную картину — за вычетом слабой результативности Cooler Master Hyper 101 и Titan TTC-NK45TZ, все другие участники испытаний, принадлежащие к малобюджетной и среднебюджетной модельной группе, демонстрируют весьма близкие показатели. С одной стороны, это как будто бы специально подчеркивает противоречия внутри нашей сегодняшней пары конкурсантов (акцентируя внимание на неоптимальной функциональности IH-4366), однако, с другой стороны, это еще раз подтверждает застарелую истину — «крутые» кулеры не всегда одинаково полезны! Ведь даже при самом строгом подходе, разницу в несколько градусов вряд ли можно засчитать критичной! Особенно если температурные показатели процессора удерживаются на более чем комфортном уровне 50—60 °C! И если пользователь намеревается эксплуатировать кулер именно в эргономичном режиме (при шумовом фоне порядка 30 дБА — это системы с не самыми тихими корпусными вентиляторами, типовым БП и типовыми кулерами видеокарт), то «малец» IH-4330 может выступить неплохой альтернативой как своим «одноклассникам» (Cooler Master Hyper TX3, Titan Skalli), так и более серьезным продуктам — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B, Ice Hammer IH-4500 и Thermaltake Contac 29.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Рейтинг «Соотношение эффективность/шум»

Выводы

Рассмотренные кулеры Ice Hammer IH-4330 и IH-4366 четко следуют идеологии, суть которой очень хорошо отражает старая русская поговорка «и дешево, и сердито». Действительно, наши сегодняшние подопытные могут одновременно предложить и солидное «сердито» — то есть, разумный максимум функциональности, и очевидное «дешево» — демократичные (или лучше даже сказать — добродушные) расценки. Причем, самым ярким примером такого подхода является «малыш» IH-4330 — он набирает весьма серьезную совокупность технических плюсов и прилагает все усилия, чтобы активно соперничать не только с «родственными» кулерами (в числе которых отмечаются известные модели Cooler Master Hyper TX3 и Titan Skalli), но и с продуктами более высокого класса. Хорошо проявляет себя также и «крепыш» IH-4366 — неказистое сочетание тонкого радиатора и мощного крупногабаритного вентилятора идет ему скорее на пользу, чем во вред, обеспечивая вполне достойные и конкурентоспособные позиции. В итоге, если сделать акцент на оптимизированную функциональность IH-4330 и IH-4366, а также учесть их сугубо среднебюджетный ценник, то эти продукты можно смело рекомендовать для эффективного и малошумного охлаждения актуальных двухядерных (и четырехъядерных) процессоров с реальной тепловой нагрузкой до 100—120 Вт.

Что ж, остается пожелать бренду Ice Hammer новых успехов в деле совершенствования среднебюджетных кулеров, сдобренных привлекательной функциональностью и разумным ценником. Ну а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этих кулеров в московской рознице (рублевый эквивалент — во всплывающей подсказке): Ice Hammer IH-4330 — $17(20), Ice Hammer IH-4366 — $26(19).
