Кулеры GlacialTech Igloo 5610 Plus Silent и Igloo 5610 Plus PWM


Установите проигрыватель Flash для отображения графического оформления статьи

Продолжая линейку обзоров, посвященных новинкам среднебюджетного класса, сегодня в наш фокус мы помещаем два кулера GlacialTech — Igloo 5610 Plus Silent и Igloo 5610 Plus PWM. По факту, оба этих продукта являются прямыми потомками предшествующей серии Igloo 5610 — они очень многое перенимают от своих «прародителей». И хотя модификации носят, в основном, «косметический» характер, некоторые нововведения в их техническом портрете выглядят весьма многообещающими и заслуживающими нашего с вами внимания.

Итак, обратимся сразу к тестовым объектам! В повестке дня — профилактический осмотр подопытных, исследование индивидуальных конструктивных черт, и, конечно, проверка чисто практической результативности «новичков» Igloo 5610 Plus. Приступим!

Конструктивно-технические особенности

Комплектация. Продукты поставляются в аккуратной картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Все ориентиры, характеризующие внутреннее содержимое, обозначены четко и ясно — это и подробное перечисление технико-эксплуатационных параметров, и сопутствующий иллюстративный материал.

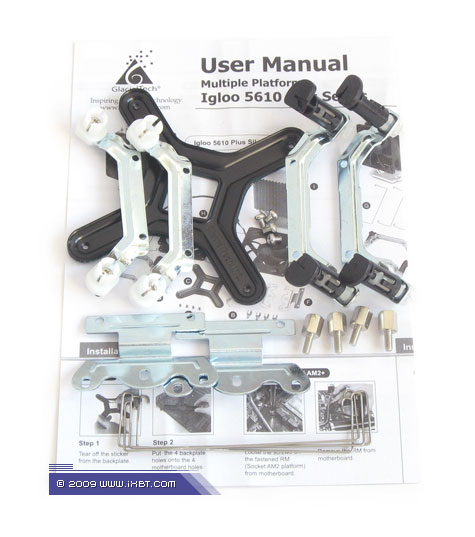

Поставка включает радиатор, фирменный вентилятор (два вентилятора для модели Igloo 5610 Plus Silent), комплект мультплатформенного крепежа (поддерживаются платформы Intel LGA775, LGA1366 и AMD Socket AM2), фиксирующие клипсы для вентиляторов (2 пары) и краткое техническое руководство.

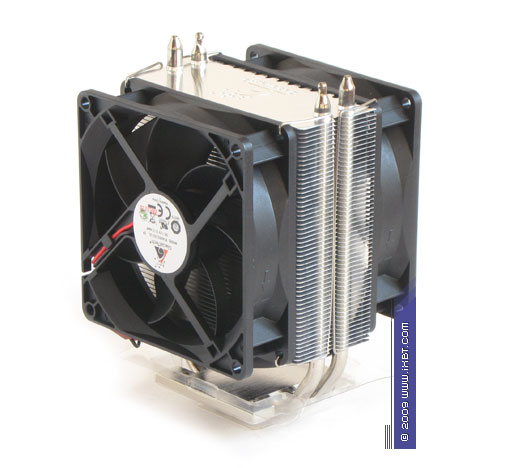

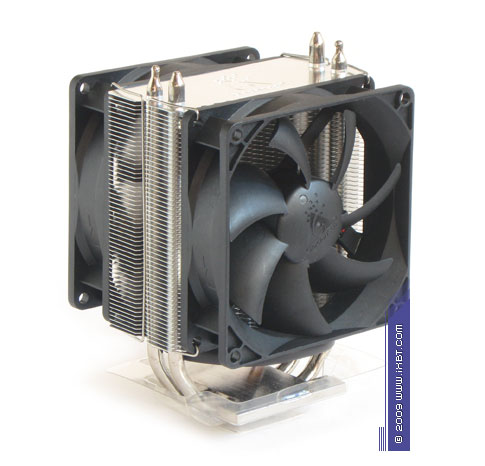

Общетехническая характеристика. Кулеры представлены компактным радиатором «башенного» конструктива, в процессе инсталляции он дополняется комплектным вентилятором (двумя вентиляторами) типоразмера 92х92х25 мм. Габариты — 96х65х139 мм (Igloo 5610 Plus PWM) и 96х90х139 мм (Igloo 5610 Plus Silent). Вес, без учета крепежа — 345 г (Igloo 5610 Plus PWM) и 420 г (Igloo 5610 Plus Silent).

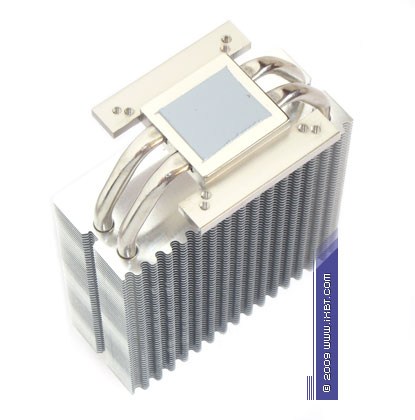

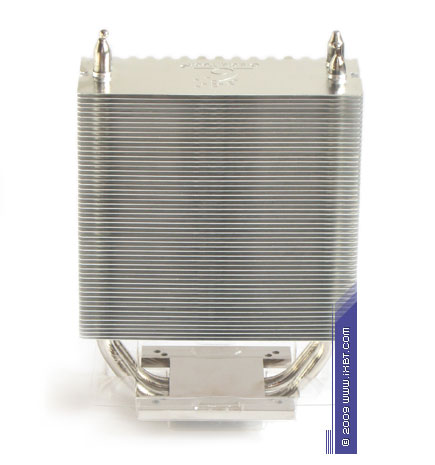

Конструктивные особенности (радиатор). «Рабочее тело» кулеров образовано композицией медно-алюминиевого теплосъемника 55х55х9 мм, двух медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (54 пластины, общая площадь поверхности теплообмена порядка 4000 см2).




Существенными плюсами серии Igloo 5610 Plus являются:

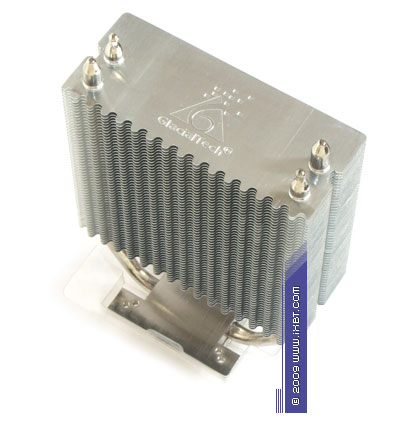

  • волнообразное профилирование передней кромки пластин (улучшает согласованность вентилятора и радиатора сразу по двум направлениям — и в аэродинамике, и в шумовых характеристиках)
  • оптимизированный термоконтакт с процессором (толщина теплосъемной пластины составляет менее 1 мм, то есть, трубки находятся практически в условиях «прямого контакта» с процессорной крышкой)
  • высокое качество сопряжения рабочих элементов (все пары «теплосъемник-трубки» и «трубки-оребрение» выполнены пайкой)
  • размеренная постановка трубок в оребрении (без скученности и с минимальным взаимным подогревом)

За вычетом уплотненного размещения пластин (средний шаг 1,5 мм), каких-то по-настоящему спорных моментов конструктив Igloo 5610 Plus не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

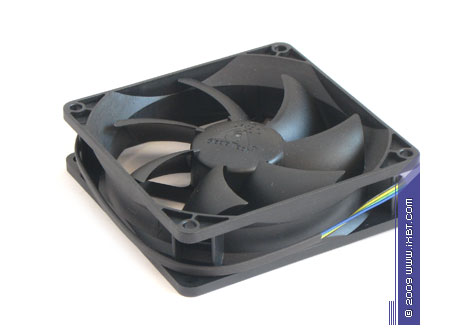

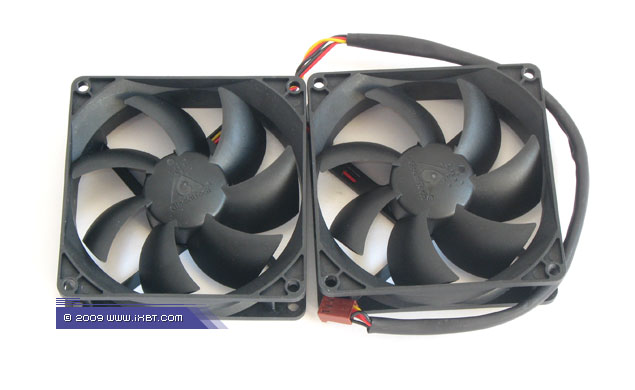

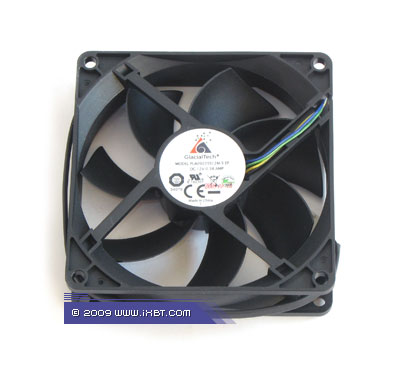

Конструктивные особенности (вентилятор). Кулеры оснащены фирменными вентиляторами, для Igloo 5610 Plus PWM это модель PLA09225S12M-5 (номинальная скорость вращения крыльчатки 2800 об/мин), для Igloo 5610 Plus Silent — спаренные вентиляторы PLA09225S12L.


В качестве сильных сторон комплектных вентиляторов следует отметить:

  • агрессивную аэродинамику с хорошим напором
  • добротную механику (улучшенный подшипник скольжения entering bearing)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)


Слабой стороной вентиляторов PLA09225S12M-5 и PLA09225S12L выступает дефицит давления в низкоскоростных функциональных режимах (обороты крыльчатки менее 800-900 об/мин). Впрочем, подобное поведение характерно практически для всех вентиляторов типоразмера 92х92х25 мм, и в рамках Igloo 5610 Plus этот нюанс не является критичным.

Экспертно-техническая оценка вентилятора: хорошо.

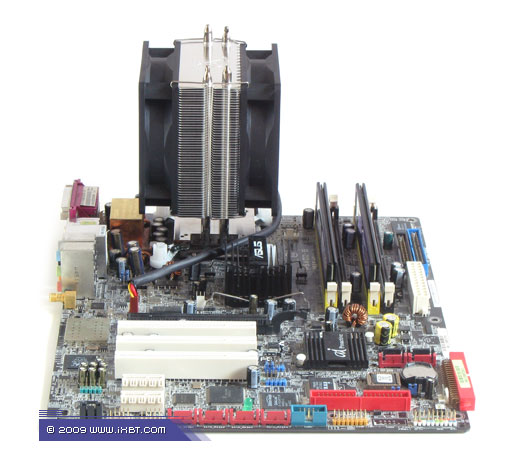

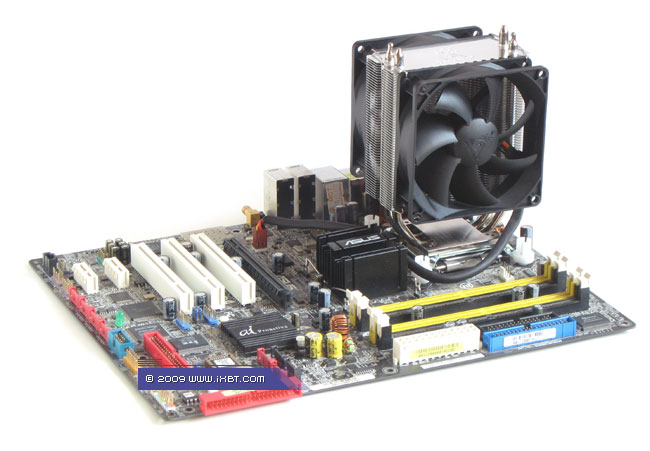

Эксплуатационная эргономика. Инсталляционный комплекс Igloo 5610 Plus довольно прост — для фиксации радиатора на платформе Intel LGA775 и AMD Socket AM2 предусмотрен традиционный винтовой крепеж, свойственный родительским сериям Igloo 5600/5610 и Igloo 7610, адаптация к Intel LGA1366 осуществляется не менее эргономичным способом — эту задачу выполняют комплектные скобки с референсными замками-кембриками. То есть, в установочных процедурах наши подопытные Igloo 5610 Plus PWM и Igloo 5610 Plus Silent почти эквивалентны типовым боксовым кулерам.

Хорошим эксплуатационным дополнением также выступают:

  • высокоэффективный предустановленный термоинтерфейс
  • ШИМ-контроль оборотов, для модели Igloo 5610 Plus PWM (рабочий диапазон 500-2800 об/мин)
  • возможность штатной установки второго вентилятора, для модели Igloo 5610 Plus PWM
  • удлиненная проводка электропитания вентиляторов (35 см), облегчающая подключение к доступным разъемам материнской платы


Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Сперва посмотрим, как наши подопытные действуют в максимально обесшумленном рабочем режиме (опорный показатель 23 дБА), выдвинув им для сравнения нескольких конкурентов родственного класса вкупе с лидирующими моделями воздушного охлаждения.

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как и следовало ожидать, обесшумленная результативность серии Igloo 5610 Plus далека от выдающейся — лидеры этого соревнования уходят вперед с огромным отрывом! Тем не менее, в равноценной категории наши подопытные чувствуют себя весьма и весьма неплохо, демонстрируя улучшение термических показателей как по отношению к родительскому кулеру Igloo 5610 PWM, так и в соперничестве с продуктами Titan. Им есть что противопоставить и более высококлассным моделям — Zalman CNPS8700 NT и Thermaltake Big Typhoon (хотя, учитывая хроническую неприспособленность двух этих кулеров к малошумному функционированию, подобная ситуация вполне аксиоматична). Довольно любопытной выглядит также расстановка между Igloo 5610 Plus Silent и Igloo 5610 Plus PWM — в условиях слабонапорных потоков двухвентиляторный вариант оказывается более эффективным, даже, несмотря на пониженные обороты (по всей видимости, единичного вентилятора 800 об/мин все-таки недостаточно для продува уплотненного радиатора Igloo 5610 Plus).

Далее, смотрим положение дел в малошумном домене (опорный показатель 26-27 дБА), где в качестве избранных соперников добавляется «классическое трио» среднебюджетных кулеров Cooler Master Hyper TX2, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

Здесь картина интереснее — Igloo 5610 Plus PWM делает очень серьезный рывок, и термический баланс в подопытной паре «меняет знак» (повышение оборотов единичного вентилятора до 1200 об/мин оказывается более действенным, чем «синхронизация» двух вентиляторов Igloo 5610 Plus Silent на отметке 800 об/мин). Судя по всему, агрессивная аэродинамика штатной «вертушки» начинает проявляться как раз где-то после 1000 об/мин, что позволяет организовать уже реально эффективный дуэт радиатора и вентилятора. Более четко смотрится серия Igloo 5610 Plus и на общем конкурентном фоне — наши подопытные опережают весьма серьезного соперника в лице Cooler Master Hyper TX2, идут практически вровень с Thermaltake ISGC-400 (который в бесшумном домене был им не по зубам) и приближаются к результативности продвинутого кулера Scythe Mine Rev. B.

Обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Развитие событий вновь благоволит Igloo 5610 Plus — усиленный продув радиатора приносит вполне ощутимые дивиденды, и оба кулера фиксируют почти хай-эндовую результативность, успешно соперничая с «ветераном» Thermaltake Big Typhoon. Как видим, в техническом срезе «новичков» Igloo 5610 Plus Silent и Igloo 5610 Plus PWM именно этот режим следует засчитать наиболее сбалансированным — взаимодействие вентиляторов с радиатором получается и эффективным, и эргономичным. Дальнейшее увеличение оборотов тут вряд ли будет целесообразным (особенно в ситуации, когда пользовательским приоритетом выступает шумовой параметр кулера, а не только одно «чистовое» охлаждение).

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Температурные показатели (температура околосокетных компонентов)



Диаграмма 10. Рейтинг «Соотношение эффективность/шум»



Выводы

Рассмотренные сегодня кулеры GlacialTech Igloo 5610 Plus Silent и Igloo 5610 Plus PWM успешно развивают функционал предшествующей серии Igloo 5610 — практически во всем скоростном диапазоне они демонстрируют достойную результативность, активно конкурируя с продуктами более сложного класса. Традиционно, позитивными остаются и технико-эксплуатационные характеристики: компактные габариты, облегченный конструктив, эргономичный крепеж — общий комплекс которых в обновленной серии дополнен мультплатформенной совместимостью (LGA775, LGA1366, Socket AM2/AM3). Отдельного внимания заслуживает также адекватный и приземленный розничный ценник (рекомендованная стоимость порядка $20-$25). В итоге, опираясь на сбалансированное сочетание потребительских качеств Igloo 5610 Plus Silent и Igloo 5610 Plus PWM, оба этих продукта можно смело рекомендовать для эффективного и малошумного охлаждения актуальных двухъядерных процессоров («тепловой пакет» до 80 Вт), а с некоторыми оговорками — и для топовых четырехъядерников Intel и AMD.

Остается пожелать компании GlacialTech новых успехов в совершенствовании среднебюджетной линейки кулеров, сдобренных интересной функциональностью и не менее привлекательным ценником. А мы и дальше будем следить за развитием событий на этом фронте.

Приложение 1. Обновленная методика тестирования систем охлаждения премиум-класса



Кулеры GlacialTech Igloo 5610 Plus Silent и Igloo 5610 Plus PWM предоставлены «Бюрократ»


Виталий Криницин (vit@ixbt.com)
Опубликовано — 6 августа 2009 г.
