Кулер GlacialTech UFO V51


В продолжение темы обзоров, посвященных авангардным системам охлаждения, сегодня в наш фокус мы помещаем новый кулер от GlacialTech с маркетинговым наименованием UFO V51. По факту, этот «молодчик» является первым хай-эндовым продуктом бренда — в поле систем охлажения премиум-класса он проводит, так сказать, разведку боем. Однако, несмотря на свою молодость, UFO V51 может не только похвалиться эффектной внешностью, выдержанной в стилистике sci-fi, но также предложить не менее интересное функциональное содержание. Не лишен сегодняшний подопытный и отдельных, весьма занятных технических изысков, чем в еще большей степени подогревает наш интерес.

Итак, давайте сперва ознакомимся с конструктивными и эксплуатационными особенностями нашего тестового объекта, ну и далее перейдем собственно к самому главному пункту обозрения — чисто практической результативности UFO V51. Приступим!

Комплектация

А начнем мы наши разборки с комплектации — аспекта довольно-таки важного и в техническом, и в потребительском ракурсе.

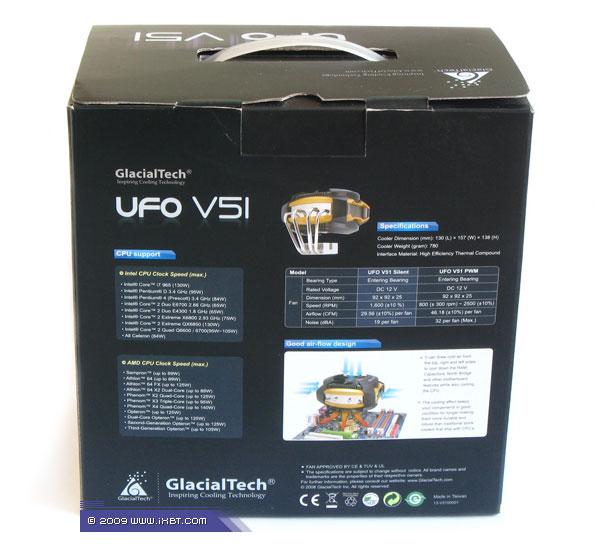

Как и подобает продукту высокого класса, UFO V51 поставляется в большой аккуратной упаковке, снабженной красочным описанием внутреннего содержимого — с листингом конструктивных «фич» и технических характеристик, а также подборкой информативных фотографий. Сквозь декоративное «окошко» проглядывает и сам кулер, облаченный в пластиковый блистер.

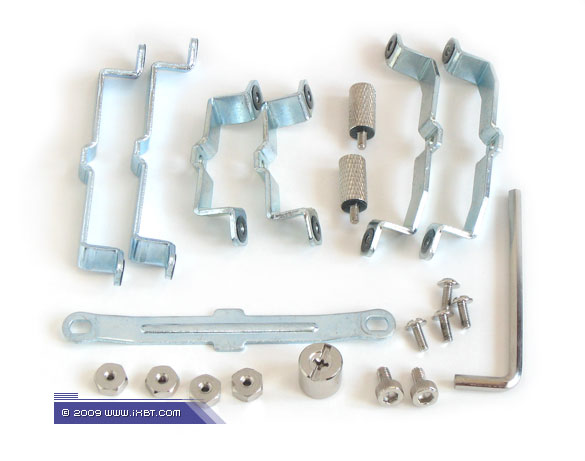

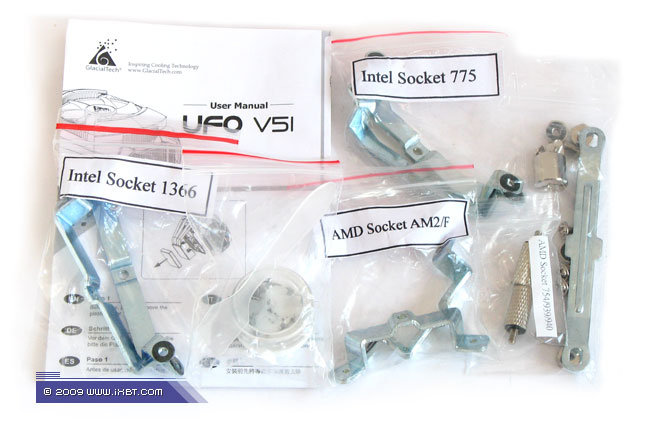

После вскрытия упаковки обнаруживаем отсортированный комплект мультплатформенного крепежа (включая установочные приспособления под Intel LGA1366), емкость с термопастой, пластиковую лопаточку (которая, к слову, весьма полезна в инсталляционных процедурах) и краткое техническое руководство.

То есть, получаем вполне типический набор — без особых излишеств, но с наличием всех компонентов, необходимых для нормальной жизнедеятельности кулера. Что ж, неплохо для начала!

Конструктивные особенности

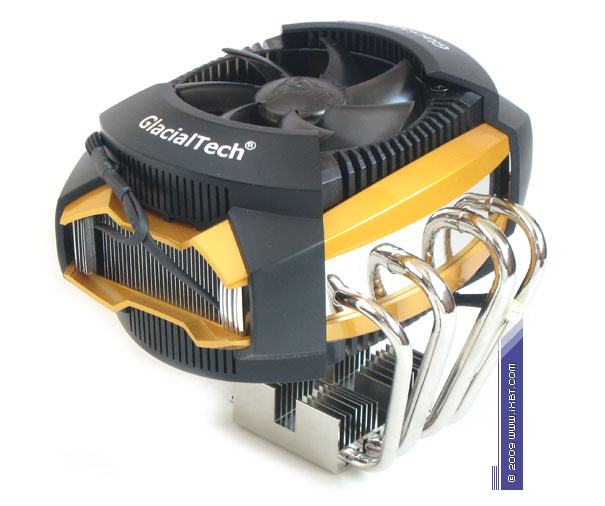

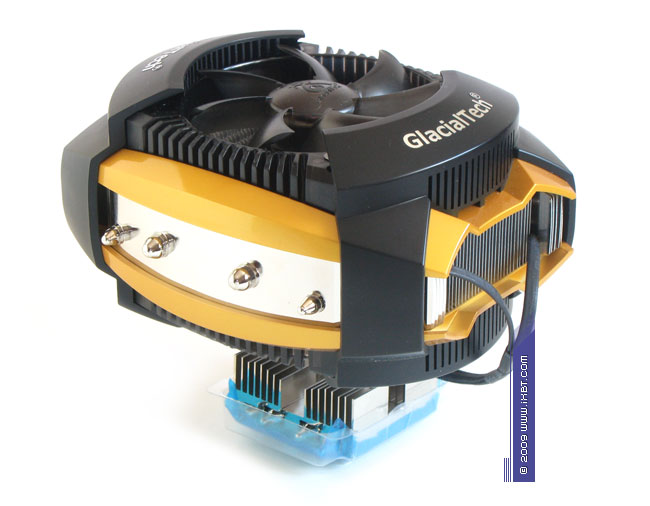

Далее на авансцену выходит главный герой сегодняшнего исследования: знакомьтесь — UFO V51, собственной персоной!

Что ни говори, такого имиджевого оформления мы еще не встречали! Тут вам и модный футуристический жанр, и опрятный декоративный кожух с «интегрированными» рамками набортных вентиляторов, и изысканная цветовая гамма, и зеркальная финишная обработка боковин радиатора. Все сработано на очень хорошем, истинно хай-эндовом уровне. И по этому пункту спецы GlacialTech безоговорочно заслуживают, как нынче принято выражаться, уважуху и респект! :)

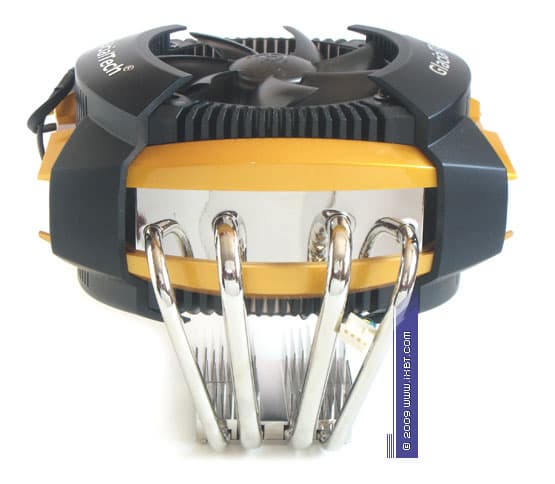

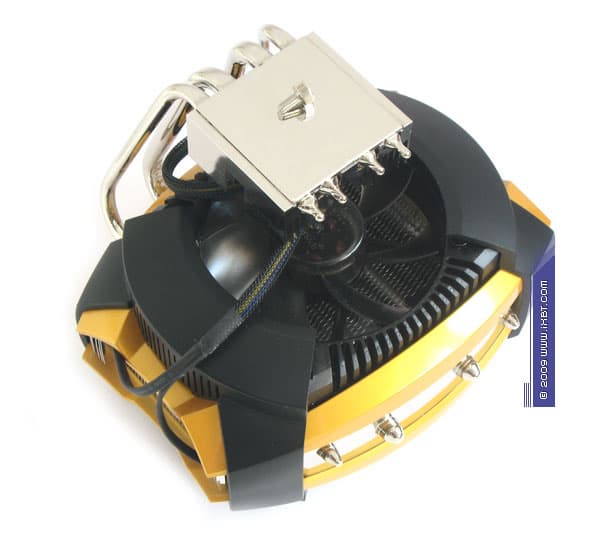

Благо, за внешним лоском нисколько не теряется весьма перспективный внутренний настрой — в основу «рабочего тела» UFO V51 положен солидный технический комплекс из медного теплосъемника 48х50х2 мм, вспомогательного алюминиевого радиатора 55х50х23 мм, четырех медных тепловых трубок (по 2 трубки диаметра 6 мм и 8 мм), крупногабаритной секции алюминиевого оребрения (эффективные размеры 155х95х30 мм, 43 пластины, средний шаг размещения 2 мм) и двух набортных вентиляторов с полуоткрытой крыльчаткой (типоразмер 92х92х25 мм, номинальная скорость вращения 2500 об/мин, ШИМ-контроль).

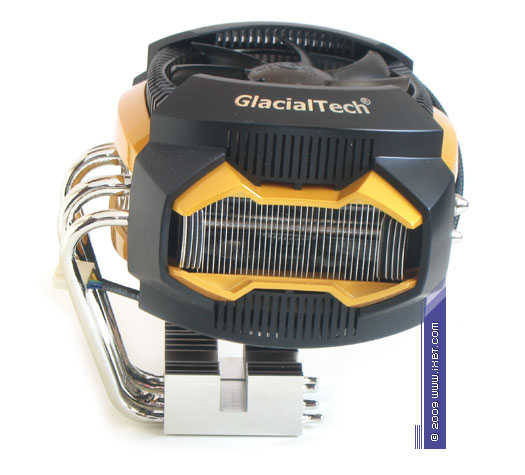

Интереснейший конструктивный аспект, который бросается в глаза уже при самом первом беглом осмотре нашего подопытного — это «комбинаторика» тепловых трубок разного диаметра. Из теории и практики известно, что утолщенные трубки (с увеличенным внутренним диаметром и усовершенствованной капиллярной структурой) лучше справляются со своими теплотранспортными функциями, поскольку обладают большей «энергоемкостью». И если эксплуатировать их по уму, без лишнего нагромождения, то существует реальный шанс на оптимизацию термического сопротивления кулера. Вот как раз в таком ключе и действует UFO V51: для передачи тепла от наиболее горячих участков процессорной «крышки» тут поставлен «дуэт» восьмимиллиметровых трубок (они размещены по центру теплосъемника и подтянуты поближе к верхнему вентилятору в контактах с оребрением), а на периферии радиатора, где требования к интенсивности теплоотдачи менее жесткие, трудятся уже типические шестимиллиметровые трубки. То есть, получаем вполне аккуратное и сбалансированное взаимодействие по линии «теплосъемник-оребрение», с должной термической оптимизацией.

Занимательная механика наблюдается и в структурном образе местного оребрения. Прежде всего, надо отметить специализированный волнообразный профиль кромки пластин — этот, в общем-то, нехитрый трюк способствует «сглаживанию» вредных аэродинамических эффектов в парах «крыльчатка-оребрение», формируя более кучный поток в межреберных каналах и слегка занижая производимый кулером шум. Другим любопытным моментом выступают два симметричных «проема» в расстановке пластин (шириной примерно по 10 мм), которые обнаруживаются на периферии оребрения. Технический смысл их существования также вполне понятен и разумен — обеспечить активный обдув околосокетных компонентов при любых обстоятельствах, даже с минимальными (и, соответственно, малошумными) оборотами комплектных вентиляторов.

Опять же, явно не лишним в имидже UFO V51 становится вспомогательный алюминиевый радиатор, зафиксированный на теплосъемнике — он позволяет разгрузить интенсивно прогреваемые участки тепловых трубок (с попутным увеличением эффективной площади контакта в паре «теплосъемник-трубки»), и тем самым, вносит довольно существенный вклад в дело минимизации полного термического сопротивления кулера. Почти что образцовый порядок соблюдается и в плане обеспечения надежного «сцепления» элементов «рабочего тела»: термоконтакт по всем критически важным сопряжениям «теплосъемник-трубки» и «трубки-оребрение» осуществлен как положено — пайкой.

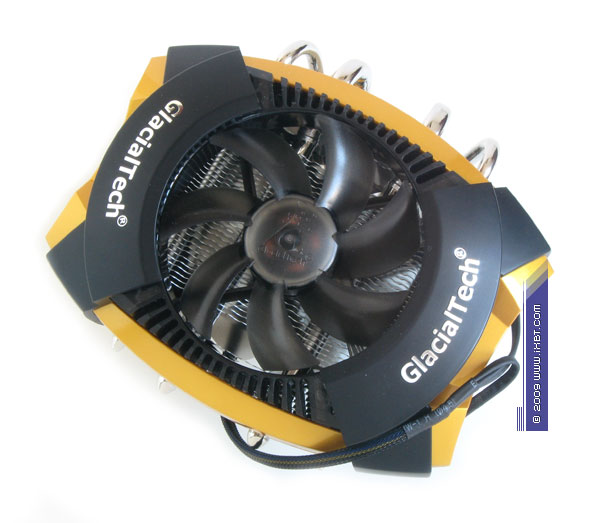

Не возникает каких-то нареканий и в адрес набортных вентиляторов (модельки Power Logic PLA09225S12), которые отличаются сбалансированной конфигурацией крыльчатки и вполне добротной электромеханикой. Так, аэродинамическое оформление этих вентиляторов свидетельствует о приоритете расхода и шумопонижения в их рабочей характеристике — наблюдаем выраженную серповидность лопасти, широкую хорду, утолщенный аэродинамический профиль, умеренно агрессивные углы постановки. Что для конструктива UFO V51 выглядит более чем разумным решением: протяженность «тракта» тут не велика, а значит, нет нужды в накачке статического давления индивидуально каждым вентилятором (этот параметр компенсируется их последовательным включением), и крыльчатку можно слегка «ослабить», ориентируясь на малошумное функционирование. Достойно смотрится здесь и чисто техническая оснастка — вентиляторы обнажают улучшенный подшипник скольжения (entering bearing) и опрятную электронику, которая практически полностью устраняет побочные электроакустические призвуки (так называемый «треск мотора» в шуме UFO V51 не прослушивается).

Эксплуатационные свойства

Теперь давайте немного отвлечемся от сугубо конструктивных аспектов и посмотрим, как наш подопытный проявляет себя в части инсталляционных процедур.

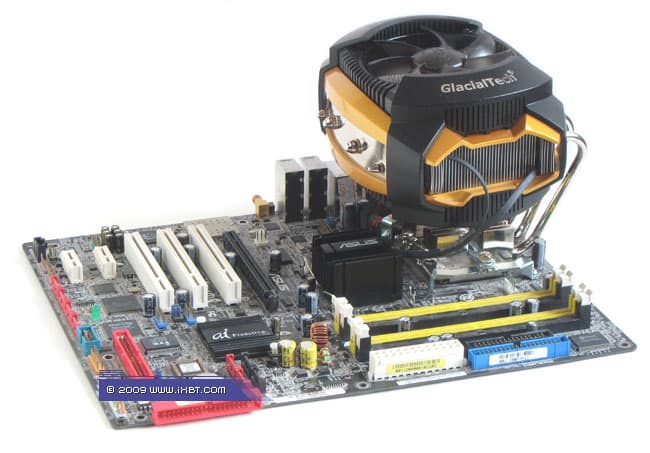

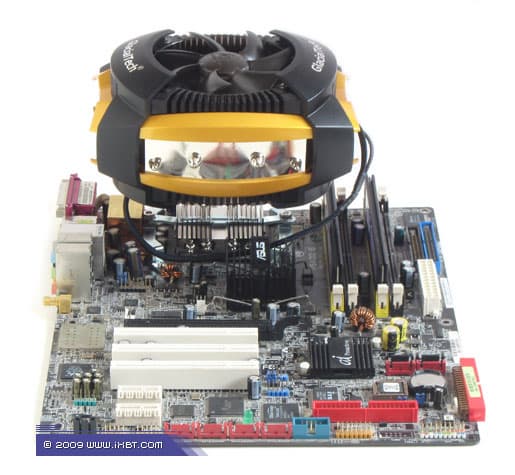

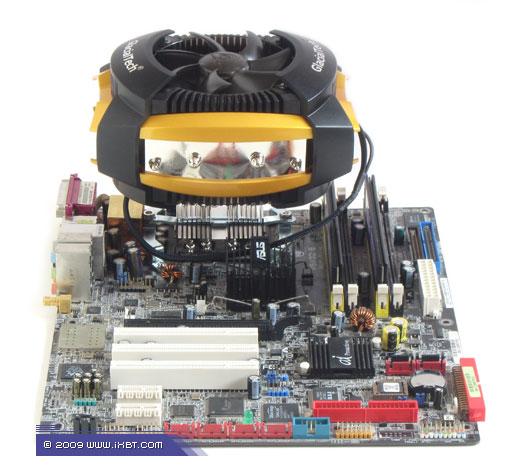

Сказать по правде, крепежный набор UFO V51 вряд ли можно назвать истинно дружелюбным и эргономичным. Так, чтобы инсталлировать кулер на платформе Intel LGA775, необходимо в обязательном порядке демонтировать материнскую плату из корпуса, далее зафиксировать винтами две крепежные скобки, и уже только потом произвести посадку радиатора в сокет с помощью «перекладины» и совместимых винтов (которые, ко всему прочему, имеют «мебельный» шлиц — внутренний шестигранник, и для установочных манипуляций требуют использовать специальный ключ, приложенный в комплекте). Сходную последовательность операций придется провести и на платформе AMD Socket AM2, где дело еще больше усугубляется обязательным демонтажем стандартной крепежной рамки сокета. И хотя идеология UFO V51 допускает полную свободу действий (на поверку, он может быть установлен в любой ориентации — «Юг-Север» или «Запад-Восток», в зависимости от пожеланий пользователя и формата корпуса), эксплуатационная картина от этого не меняется — трудоемкая крепежная система вполне закономерно ослабляет общетехническую выправку кулера.

Между тем, даже в самом строгом рассмотрении ставить в укор нашему подопытному его усложненный крепеж не очень-то справедливо. Все-таки, если принять во внимание немаленький вес, который составляет порядка 800 г, нетрудно сообразить, что типовые варианты крепежа — замки-кембрики под LGA775 или двухконтактные клипсы под Socket AM2, здесь малоприменимы. Такова уж природа крупногабаритных радиаторных конструкций — этого, как говорится, не отнять, ни прибавить. А вот специализированный крепеж, напротив, оказывается на своем исконном месте — он гарантирует должную мультплатформенную адаптацию, попутно обеспечивая плотную посадку кулера с минимизированным контактным термическим сопротивлением в паре процессор-теплосъемник. И, по факту, засчитывается в имиджевых рамках UFO V51 больше в плюс, чем в минус.

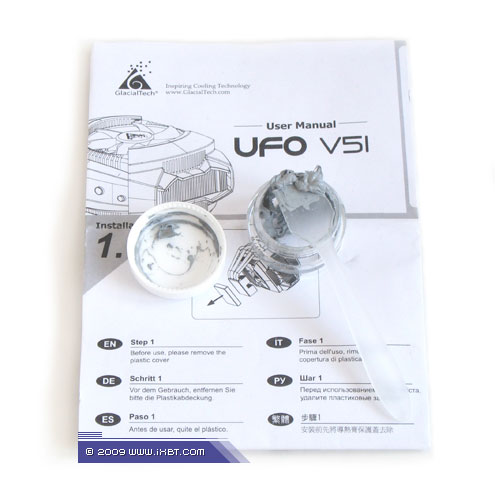

Благо, по другим эксплуатационно-техническим аспектам никакой физической необходимости балансировать на грани компромисса уже не предвидится. Прежде всего, отдельного внимания заслуживает штатная термопаста — она отличается выверенным составом наполнителя (насыщенная композиция оксида и нитрида алюминия), обладает густой консистенцией и хорошей «смачиваемостью» (несколько забегая вперед, отметим, что по результатам дополнительных проверочных тестов эта паста в термических показателях практически не уступает нашему новому референсному термоинтерфейсу — Noctua NT-H1).

Весьма полезным дополнением выступает также ШИМ-контроль набортных вентиляторов — учитывая повсеместное распространение четырехконтактных управляемых разъемов и доминирование именно такого способа регуляции оборотов в отношении процессорных кулеров, реализация ШИМ-контроля является уже самой что ни наесть насущной потребой. К тому же, диапазон варьирования оборотов тут весьма широк и, будучи смещенным к тихоходному ранжиру (600 об/мин в качестве нижней планки скорости вращения крыльчатки), местный «дуэт» вентиляторов позволяет обеспечить фактически бесшумную работу кулера при малых и средних тепловых нагрузках на процессор.

Итак, эксплуатационно-технические качества нашего подопытного мы прояснили, каких-то дополнительных подробностей тут, похоже, уже не требуется. Пора обратиться к самому главному аспекту сегодняшнего исследования — итоговой результативности UFO V51!

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Для начала посмотрим, как UFO V51 действует в максимально обесшумленном рабочем режиме (условно бесшумный домен, опорный показатель 23 дБА).

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Отличный результат! Наш подопытный без особых затруднений пробивается в группу лидеров и лишь немного уступает эргономичному чемпиону Noctua NH-U12P, опережая (порой, весьма значительно), таких серьезных соперников, как ASUS Lion Square, Thermalright Ultra-120 eXtreme и Zalman CNPS9900 LED. По всей видимости, ставка на двухвентиляторную конфигурацию и оптимизированный радиатор оказывается верной — даже в условиях минимальных оборотов суммарная производительность вентиляторов в тракте получается вполне достаточной для «генерации» приемлемых коэффициентов теплоотдачи, и это естественным образом дополняется гармоничным комплексом теплосъемника, трубок и оребрения. Так держать!

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлены несколько кулеров среднего класса — Cooler Master Hyper TX2, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

Что ж, развитие ситуации вновь благоприятствует UFO V51 — он продолжает удерживать лидирующие позиции, активно конкурируя с выдающимся «дуэтом» кулеров Noctua NH-U12P и Thermalright Ultra-120 eXtreme. При этом минимальный температурный сдвиг относительно результата условно бесшумного домена (6°C), равный соответствующему показателю Noctua NH-U12P, еще раз свидетельствует о приоритете малошумного функционирования в техническом имидже нашего подопытного.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

А вот здесь картина получается несколько сглаженной — многие соперники из хай-эндовой группы подтягивают свою результативность на уровень, приличествующий их конструктивному портрету, и показатели UFO V51 в этом ряду уже не выглядят истинно авангардными. Однако такая расстановка нисколько не умаляет его термических достоинств — наш подопытный по-прежнему сохраняет завидную бодрость духа, успешно конкурируя с «монстрами рока» — ASUS Lion Square, Noctua NH-U12P и Thermalright Ultra-120 eXtreme. Что, для «новичка» в хай-эндовом поле, можно засчитать весьма серьезным достижением!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Температурные показатели (температура околосокетных компонентов)



Диаграмма 10. Рейтинг «Соотношение эффективность/шум»



Выводы

Рассмотренный сегодня кулер GlacialTech UFO V51 PWM делает серьезнейшую заявку на участие в лиге авангардных систем воздушного охлаждения! Практически во всем скоростном диапазоне, включая максимально обесшумленный рабочий режим, он демонстрирует достойную результативность, вполне приличествующую продуктам хай-эндового класса, и успешно соперничает со многими именитыми конкурентами от передовых кулеростроителей. В укор UFO V51 PWM можно поставить разве что только трудоемкий крепеж, который, с учетом современных реалий, следовало бы снабдить некоторыми конфигурационными модификациями. И если закрыть глаза на этот технический нюанс, то по общей совокупности потребительских качеств наш подопытный UFO V51 PWM представляется чрезвычайно интересным кулером, способным обеспечить эргономичное и эффективное охлаждение для всех актуальных процессоров платформы Intel LGA1366, LGA775 и AMD Socket AM2.

Итак, по итогам сегодняшнего исследования, за оригинальные наработки в конструировании радиатора кулер GlacialTech UFO V51 PWM получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании GlacialTech новых свершений в деле развития хай-эндовой линейки кулеров, сдобренных привлекательной функциональностью и адекватным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.



Кулер GlacialTech UFO V51 PWM предоставлен Бюрократ
