Мини-компьютер Gigabyte Brix s (GB-BXi7-5500)

1390
1390

Напомним, что свой первый мини-компьютер, получивший название Brix, компания Gigabyte представила в конце мая 2013 года. Этот миниатюрный компьютер изначально представлял собой реализацию концепции Intel NUC и был ориентирован на рынок DIY (Do It Yourself, «самосбор»): не комплектовался оперативной памятью и накопителем.

1188
1188

В настоящий момент ассортимент разнообразных моделей мини-компьютеров Gigabyte Brix очень широкий. Достаточно сказать, что одних только серий этих мини-ПК существует целых пять. В нынешней статье мы рассмотрим одну из последних новинок — модель GB-BXi7-5500 серии Gigabyte Brix s. Особенность этой модели заключается в том, что она основана на новейшем процессоре Intel Core пятого поколения — Core i7-5500U (кодовое наименование Broadwell).

Комплектация и упаковка

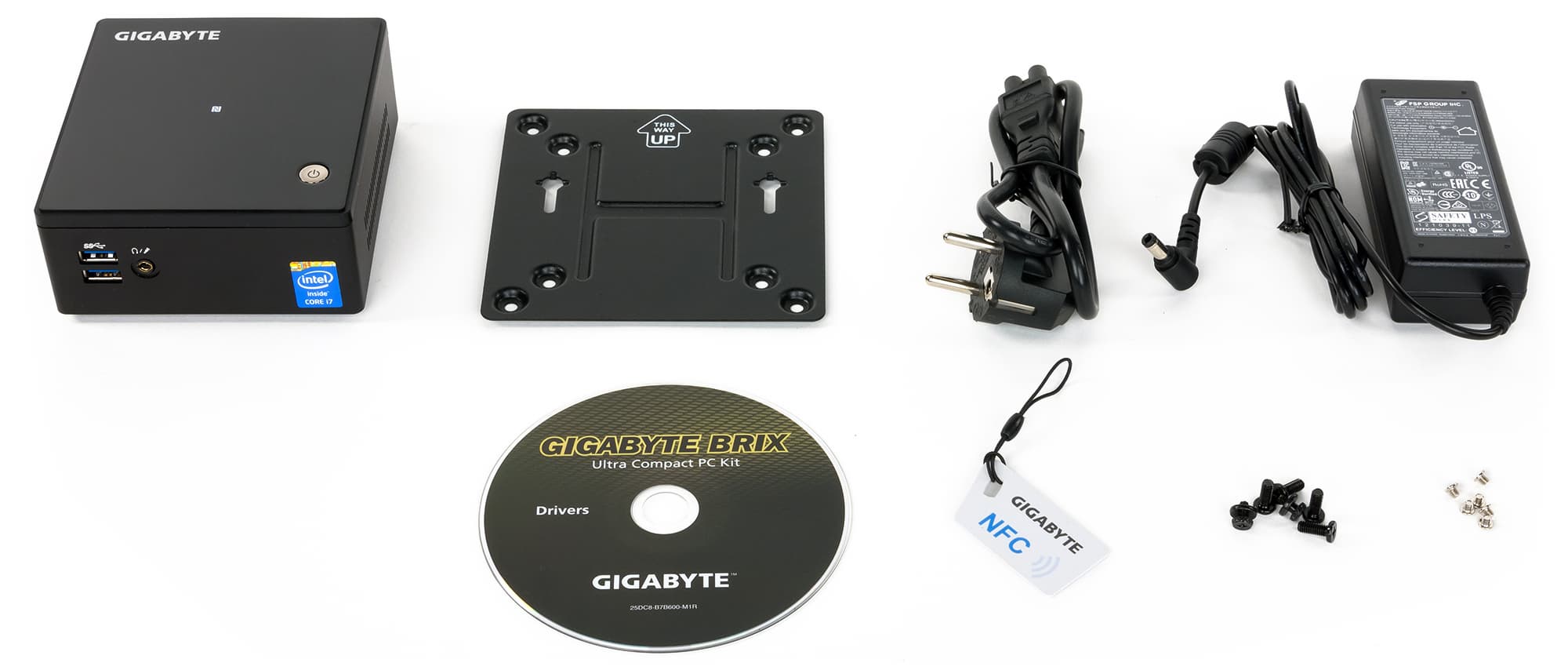

Мини-ПК GB-BXi7-5500 поставляется в небольшой черной коробке из очень прочного картона. В комплект поставки, кроме самого мини-ПК, входит адаптер питания компании FSP на 67 Вт (19 В; 3,42 А), DVD-диск с драйверами и кронштейн крепления VESA (75×75 и 100×100 мм), который позволяет закрепить устройство на задней стенке монитора или телевизора.



Конфигурация

Подробная спецификация модели GB-BXi7-5500 приведена в таблице

Gigabyte Brix s (GB-BXi7-5500)
ПроцессорIntel Core i7-5500U
ЧипсетN/A
ВидеокартаIntel HD Graphics 5500
Оперативная память2 разъема SO-DIMM для модулей DDR3L (1,35 В; 1333/1600 МГц)
Максимальный объем памяти16 ГБ
Сетевой контроллерRealtek RTL8111G
Модуль Wi-Fi Intel Dual Band Wireless-AC 3160 (802.11b/g/n/ac + Bluetooth 4.0)
Модуль NFCесть
АудиоподсистемаRealtek ALC283
Внутренние разъемы1 × SATA 6 Гбит/с
1 × mSATA
1 × M.2 PCIe (занят модулем Wi-Fi)
Внешние разъемы4 × USB 3.0
1 × HDMI
1 × Mini-DisplayPort
1 × RJ-45
1 × комбинированный аудиоразъем (миниджек/SPDIF)
1 × разъем питания
Размер системной платы 100×105 мм
Габаритные размеры корпуса114×108×47 мм
Масса корпуса без накопителей и памяти490 г
Блок питания65 Вт (19 В; 3,42 А)

Говоря о конфигурации GB-BXi7-5500, начать стоит, пожалуй, с того, что размеры системной платы этого мини-ПК составляют всего 100×105 мм. Понятно, что при столь компактных размерах разместить что-либо на плате можно только в том случае, если сама плата будет двухсторонней. И действительно, здесь с одной стороны размещен процессор с кулером, а на другой реализованы все разъемы.

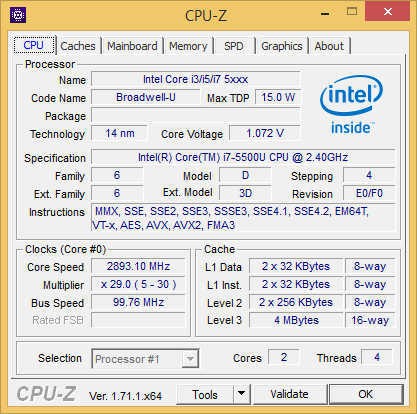

Основой мини-ПК GB-BXi7-5500 является процессор Intel Core i7-5500U. Этот двухъядерный процессор (разъем FCBGA1168) имеет номинальную тактовую частоту 2,4 ГГц, которая в режиме Turbo Boost может увеличиваться до 3,0 ГГц. Размер его кэша L3 составляет 4 МБ, а максимальная расчетная мощность — 15 Вт. Процессор поддерживает технологию Hyper-Threading, то есть видится операционной системой как четырехъядерный.

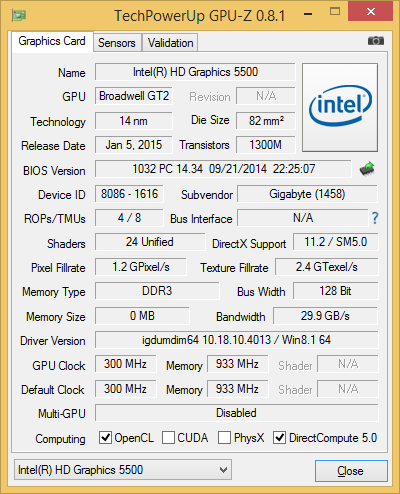

В процессор Intel Core i7-5500U интегрировано графическое ядро Intel HD Graphics 5500, базовая тактовая частота которого составляет 300 МГц, а частота в режиме Turbo Boost — 950 МГц.

Для подключения внешнего монитора или телевизора на задней стенке GB-BXi7-5500 имеются разъемы HDMI (4096×2304@24 Гц) и Mini-DisplayPort (3840×2160@60 Гц). Причем, как указывается в спецификации, к компьютеру можно одновременно подключить два дисплея.

Для установки модулей памяти предусмотрено два слота SO-DIMM. Согласно спецификации, поддерживается память DDR3L 1333/1600 МГц с напряжением питания 1,35 В. Всего в систему можно установить 16 ГБ памяти.

Для подключения накопителей в GB-BXi7-5500 предусмотрено два разъема: mSATA и SATA 6 Гбит/с. К разъему SATA 6 Гбит/с (он совмещен с разъемом питания) можно подключать только 2,5-дюймовый накопитель (SSD или HDD), для которого в корпусе предусмотрено место. Таким образом, всего в Gigabyte Brix s можно установить два накопителя: SSD с интерфейсом mSATA и 2,5-дюймовый SSD или HDD. Наиболее логичный вариант — подключить SSD-накопитель с интерфейсом mSATA, на который устанавливается операционная система и все приложения, и использовать относительно емкий HDD-диск для хранения фильмотеки, фотографий и пр.

Аудиоподсистема в мини-ПК Gigabyte основана на HDA-кодеке Realtek ALC283, а на корпусе имеется комбинированный аудиоразъем (микрофон/наушники + S/PDIF).

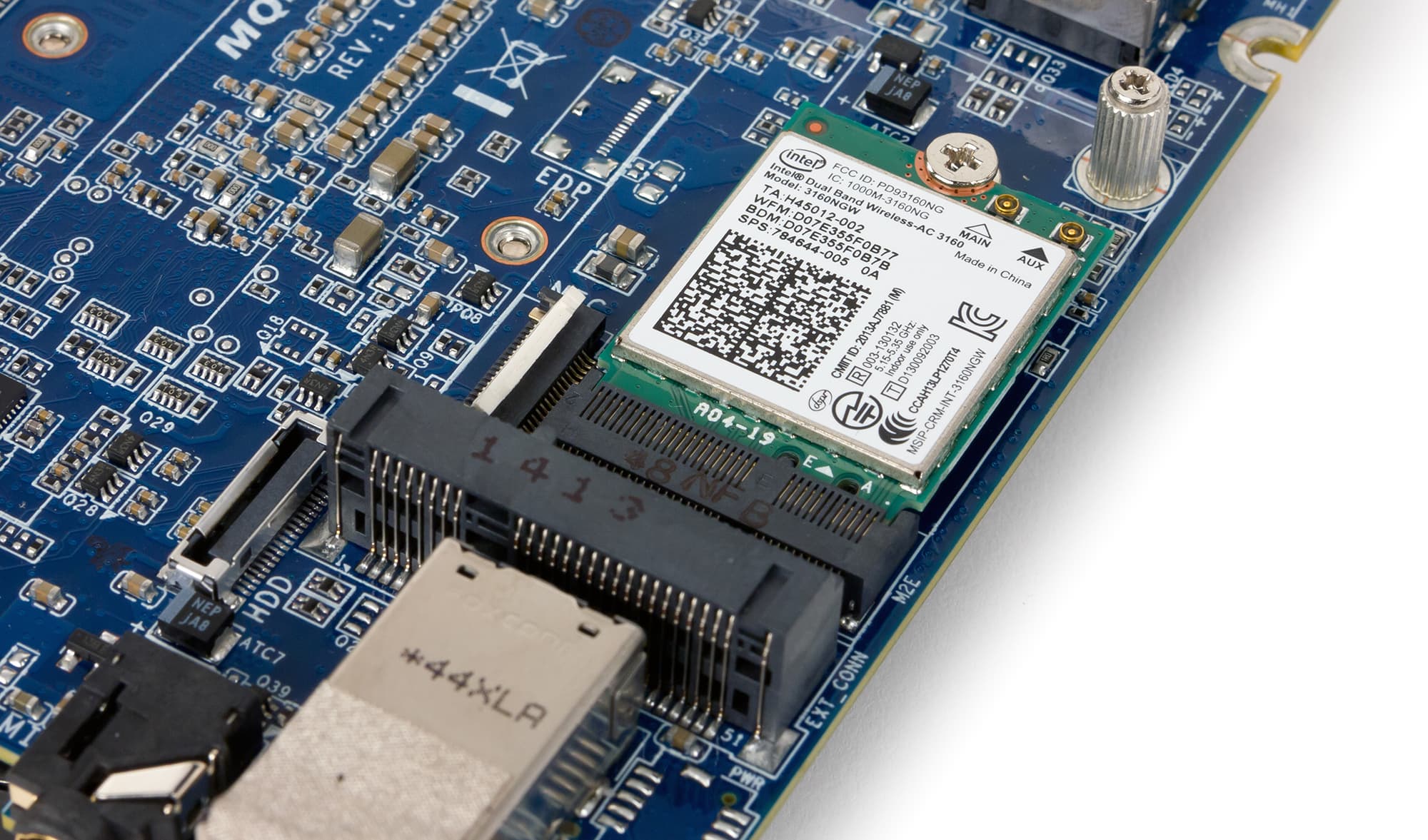

Что касается сетевого интерфейса, то для подключения к проводному сегменту локальной сети имеется гигабитный интерфейс на базе контроллера Realtek RTL8111G. Кроме того, в разъем M.2 (PCIe) установлен модуль беспроводной связи— двухдиапазонный (2,4 и 5 ГГц) Intel Dual Band Wireless-AC 3160 с поддержкой стандартов Wi-Fi 802.11b/g/n/ac и Bluetooth 4.0.

Для подключения различных периферийных устройств в GB-BXi7-5500 предусмотрено четыре порта USB 3.0, которые выведены на переднюю и заднюю стороны корпуса.

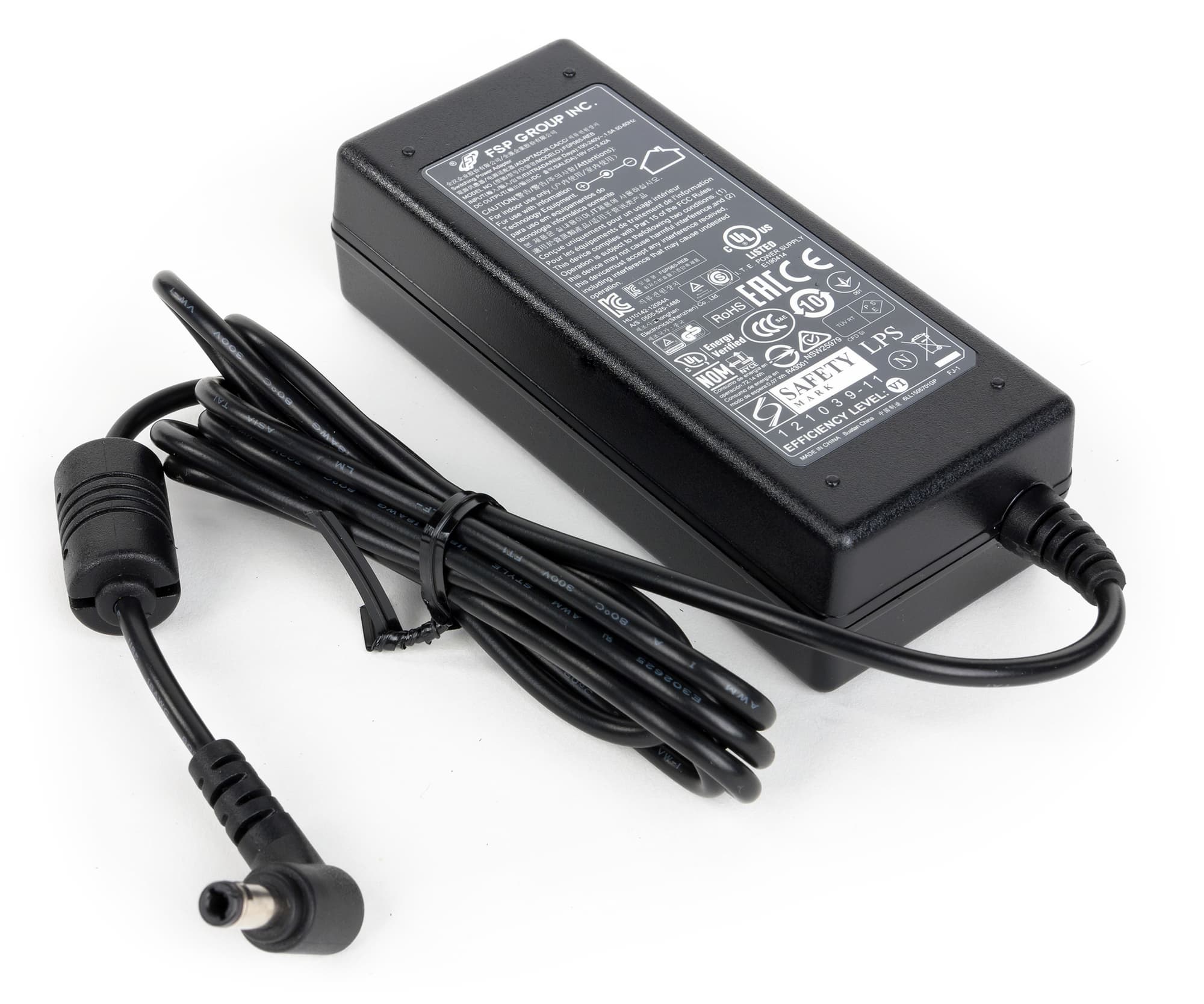

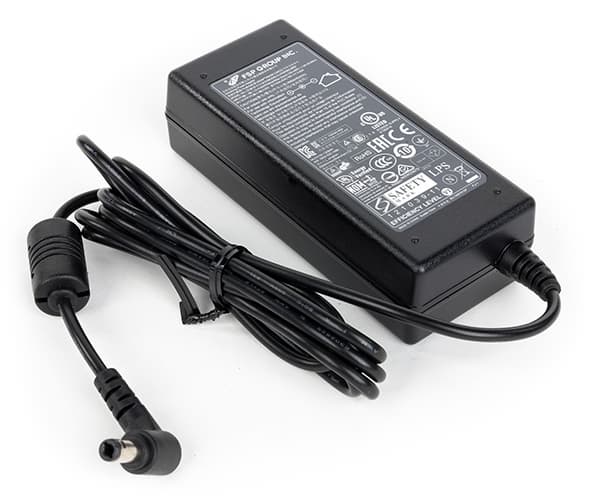

Остается добавить, что блок питания в этом компьютере внешний. Он имеет мощность 65 Вт и представляет собой довольно маленькую коробочку с габаритными размерами 105×43×28 мм.

Дизайн корпуса

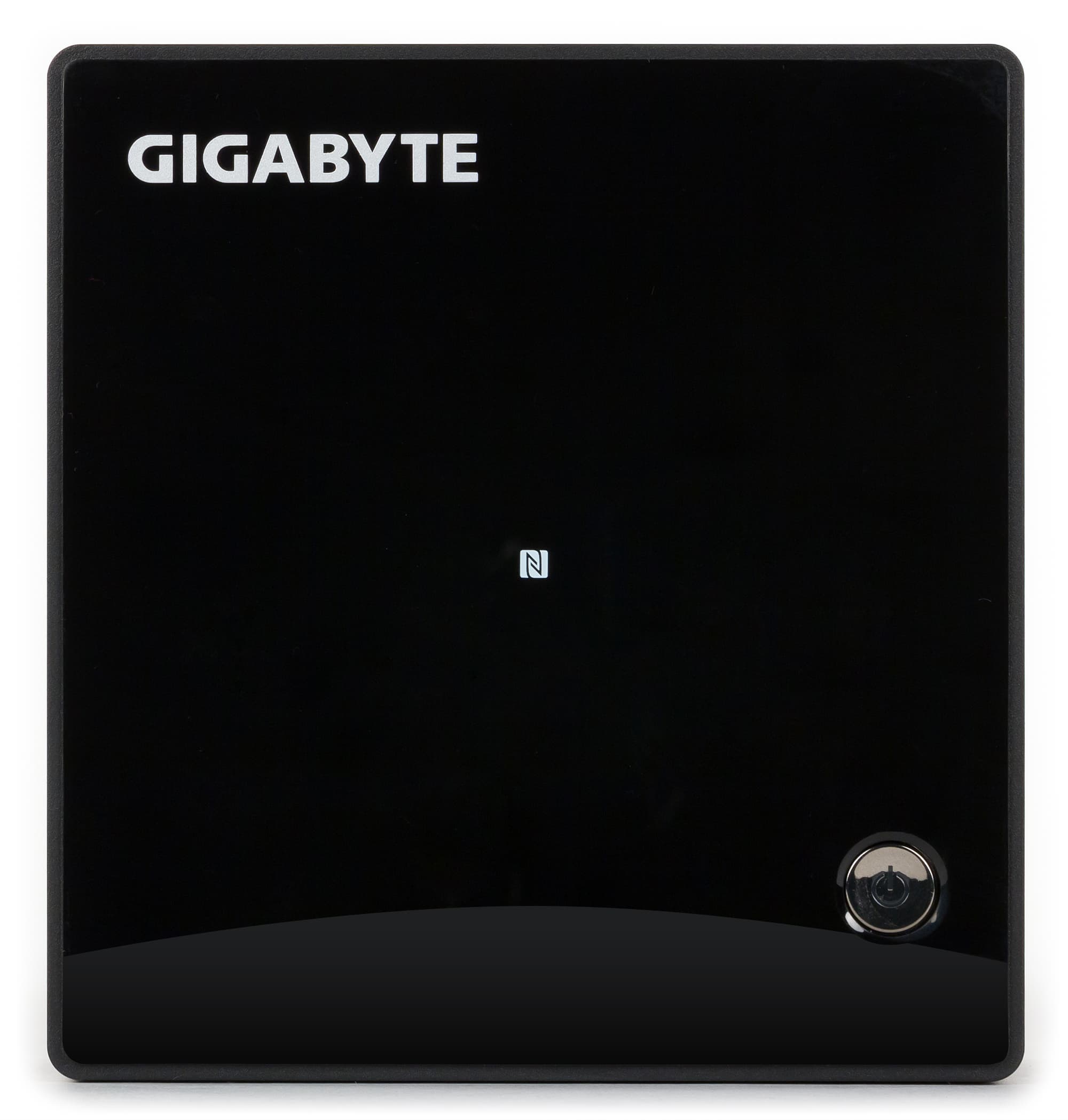

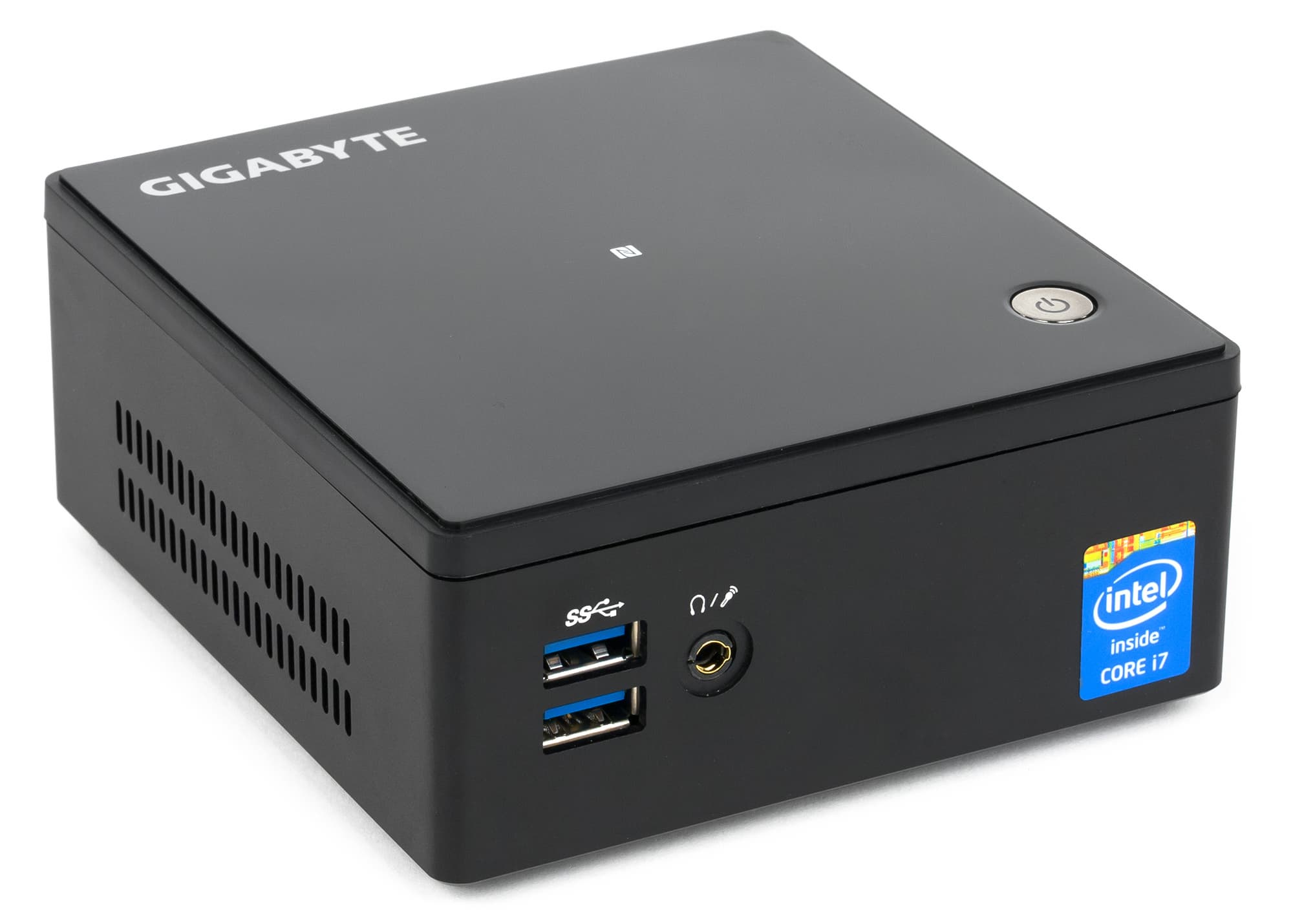

По дизайну корпус очень простой: он представляет собой миниатюрную металлическую коробочку с габаритными размерами 114×108×47 мм. На верхней панели корпуса расположена одна единственная подсвечиваемая кнопка включения. В центре верхней панели расположена метка модуля NFC, который находится под панелью.

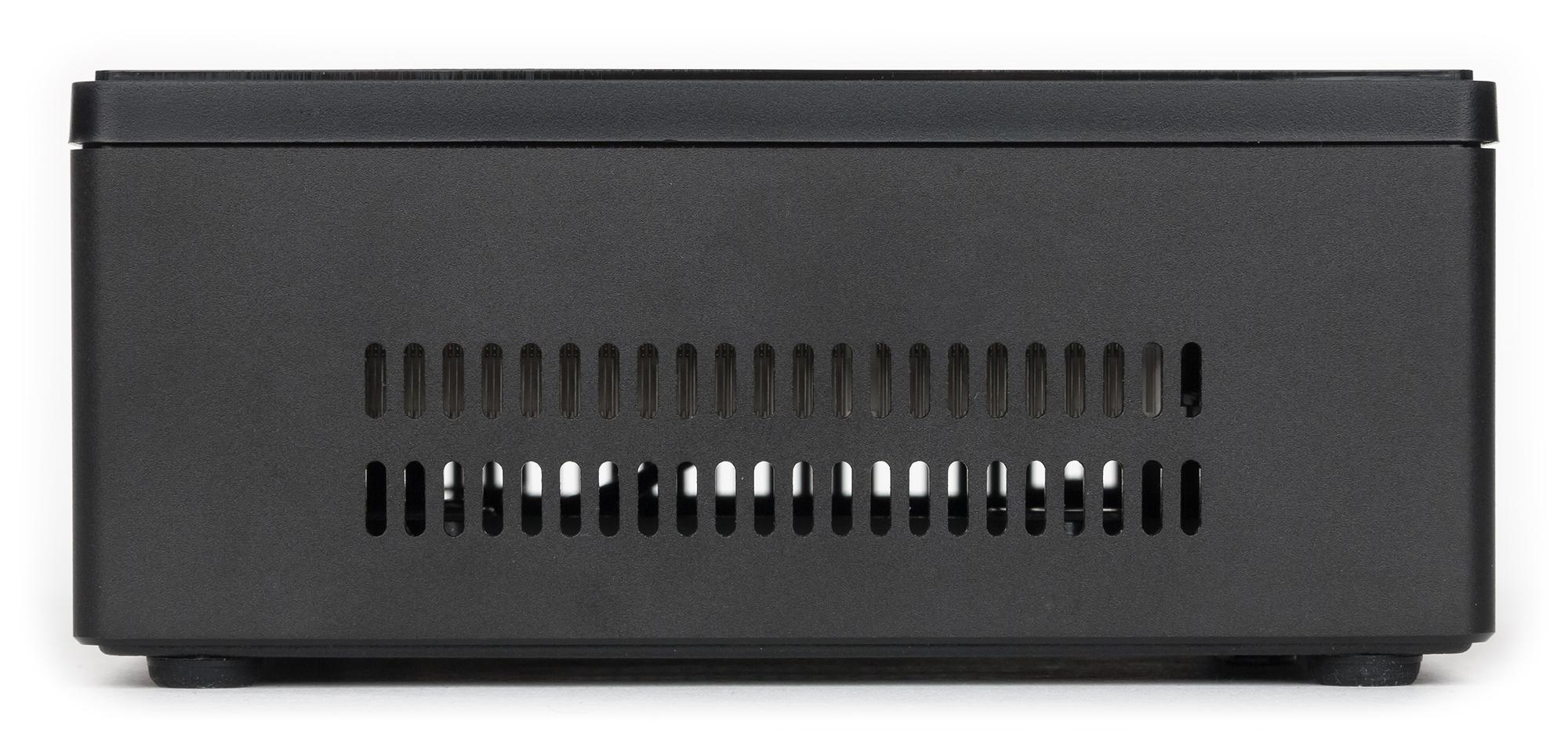

Боковые стенки корпуса изобилуют вентиляционными отверстиями.

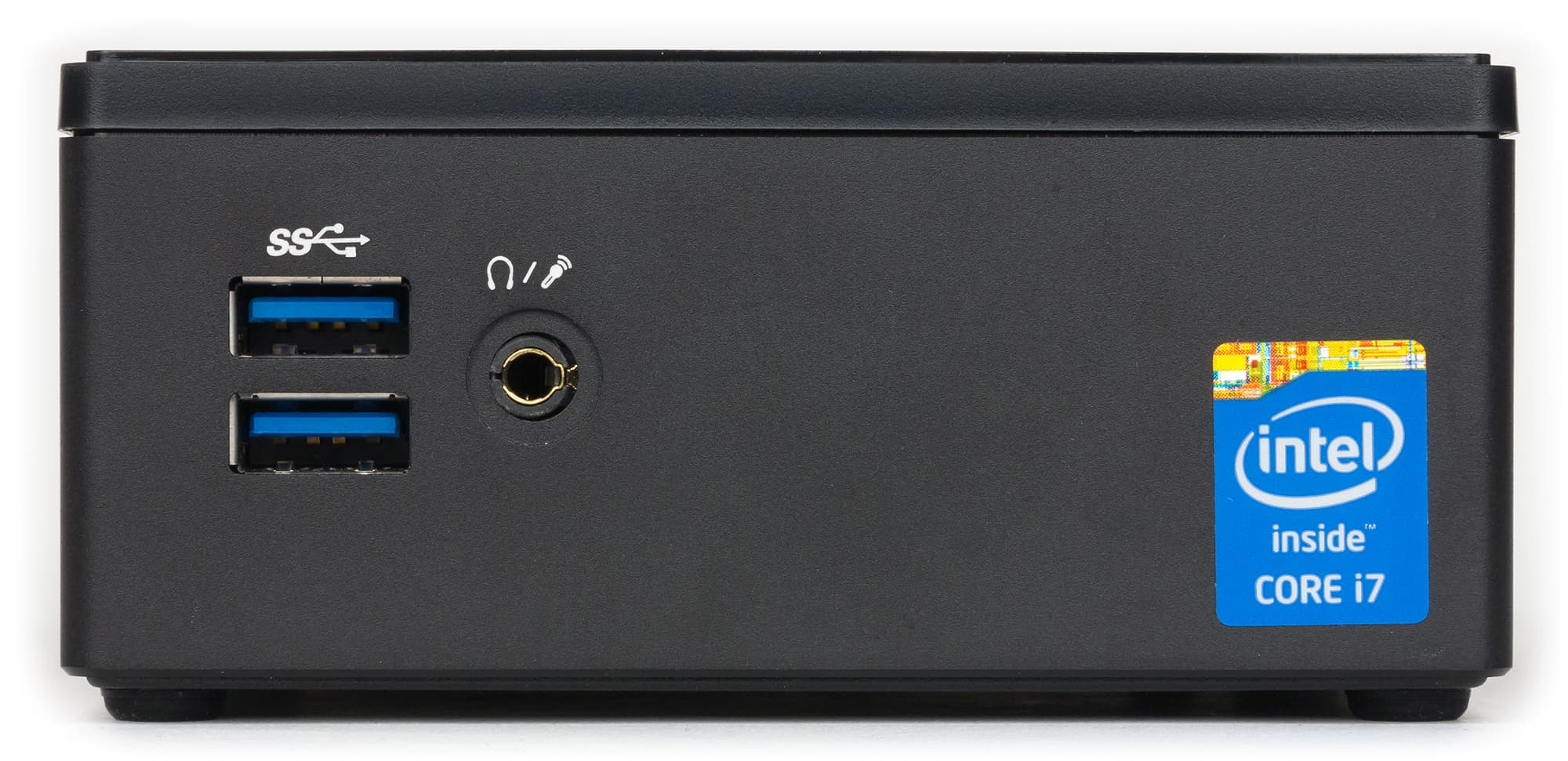

На передней панели расположены два порта USB 3.0 и комбинированный аудиоразъем. Нужно отметить, что USB-разъемы расположены друг под другом, и если вставить в один из них флэшку, то второй, скорее всего, окажется недоступным. Конечно, существуют очень тонкие флэшки, с которыми такая проблема не возникнет, но для основной массы продающихся на рынке моделей это станет проблемой.

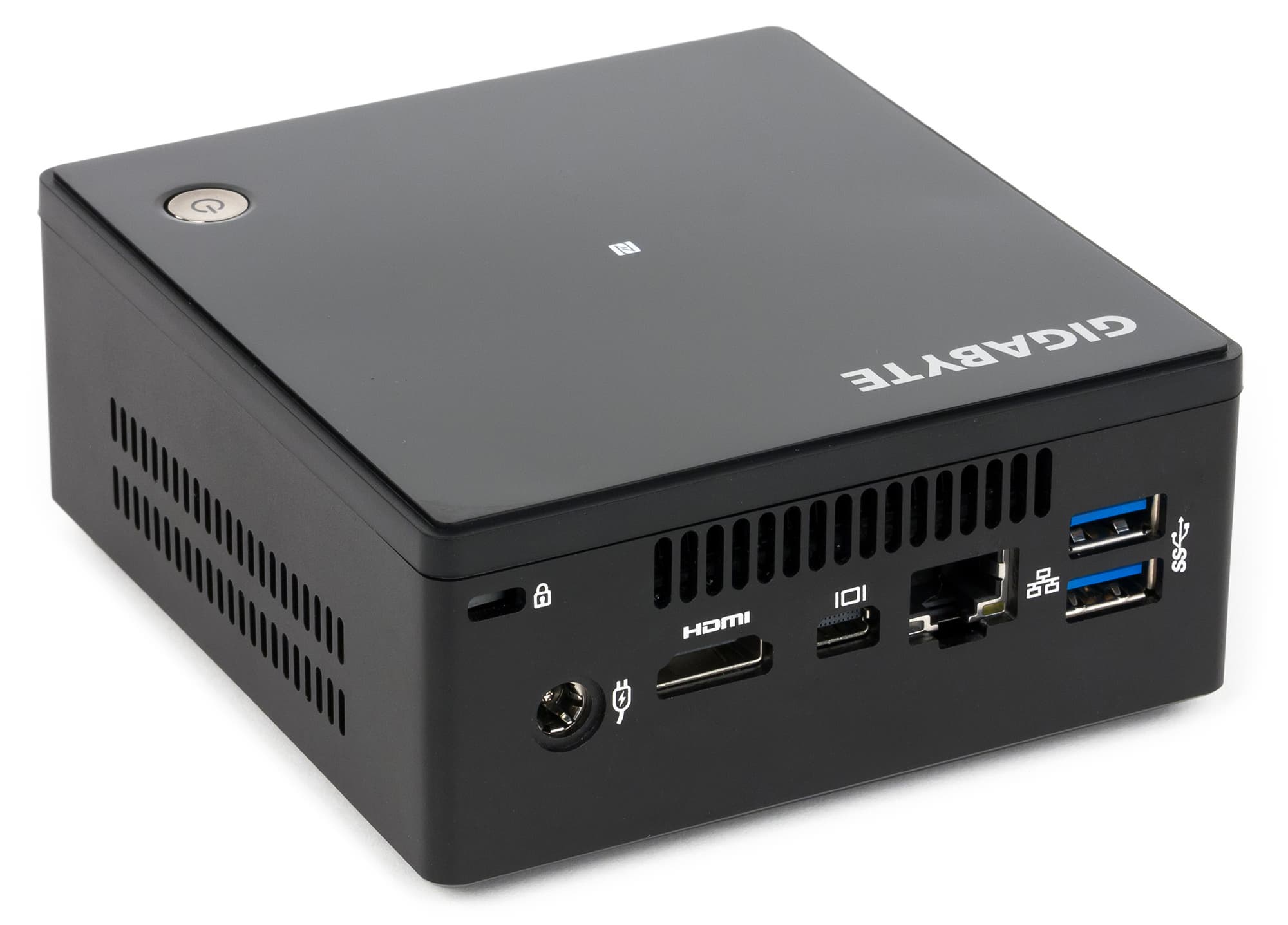

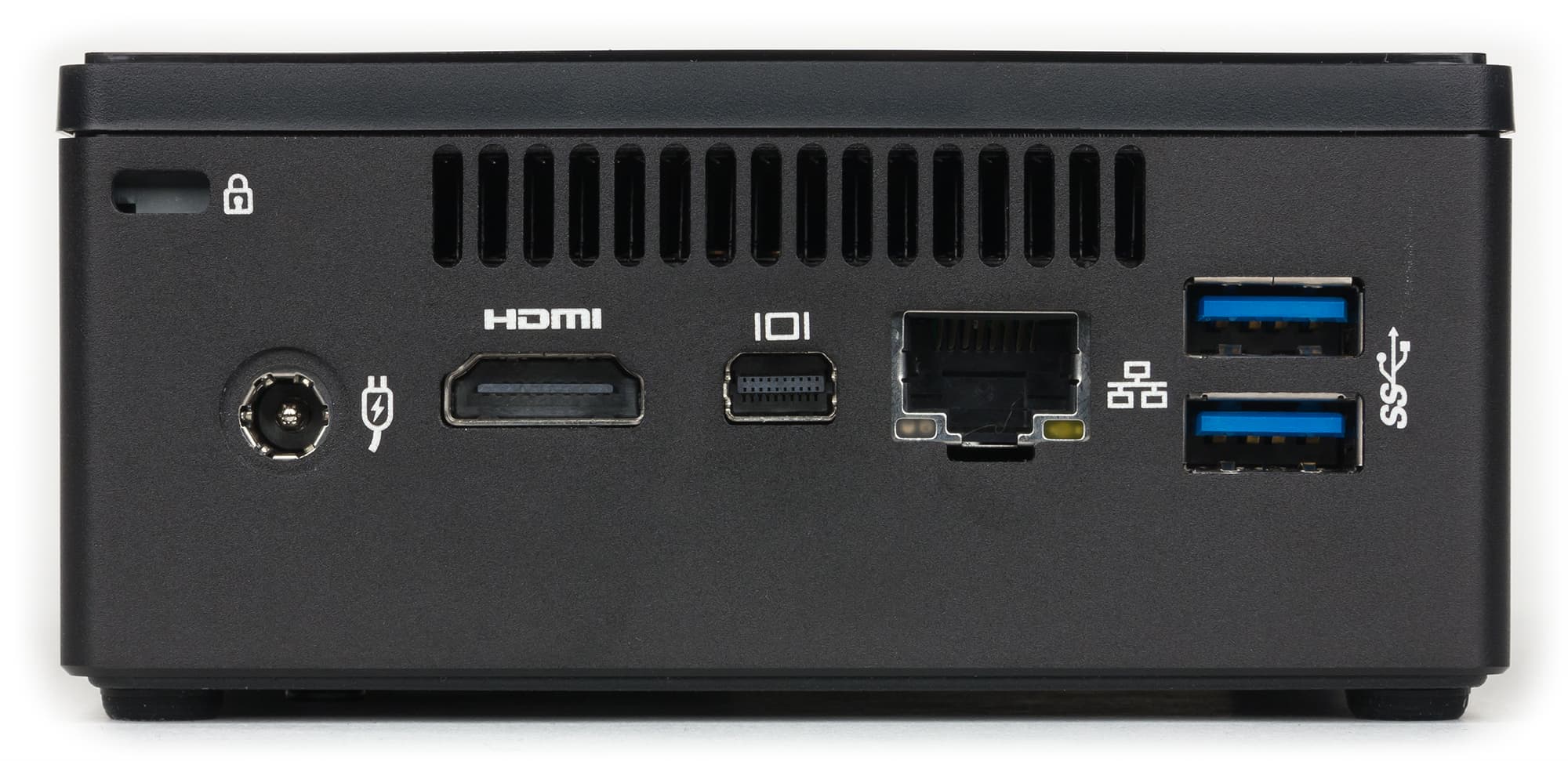

На задней панели расположены еще два порта USB 3.0 (причем, опять-таки, друг под другом), сетевой разъем RJ-45, разъемы Mini-DisplayPort и HDMI, а также разъем для подключения питания. Кроме того, имеется прорезь для кенсингтонского замка.

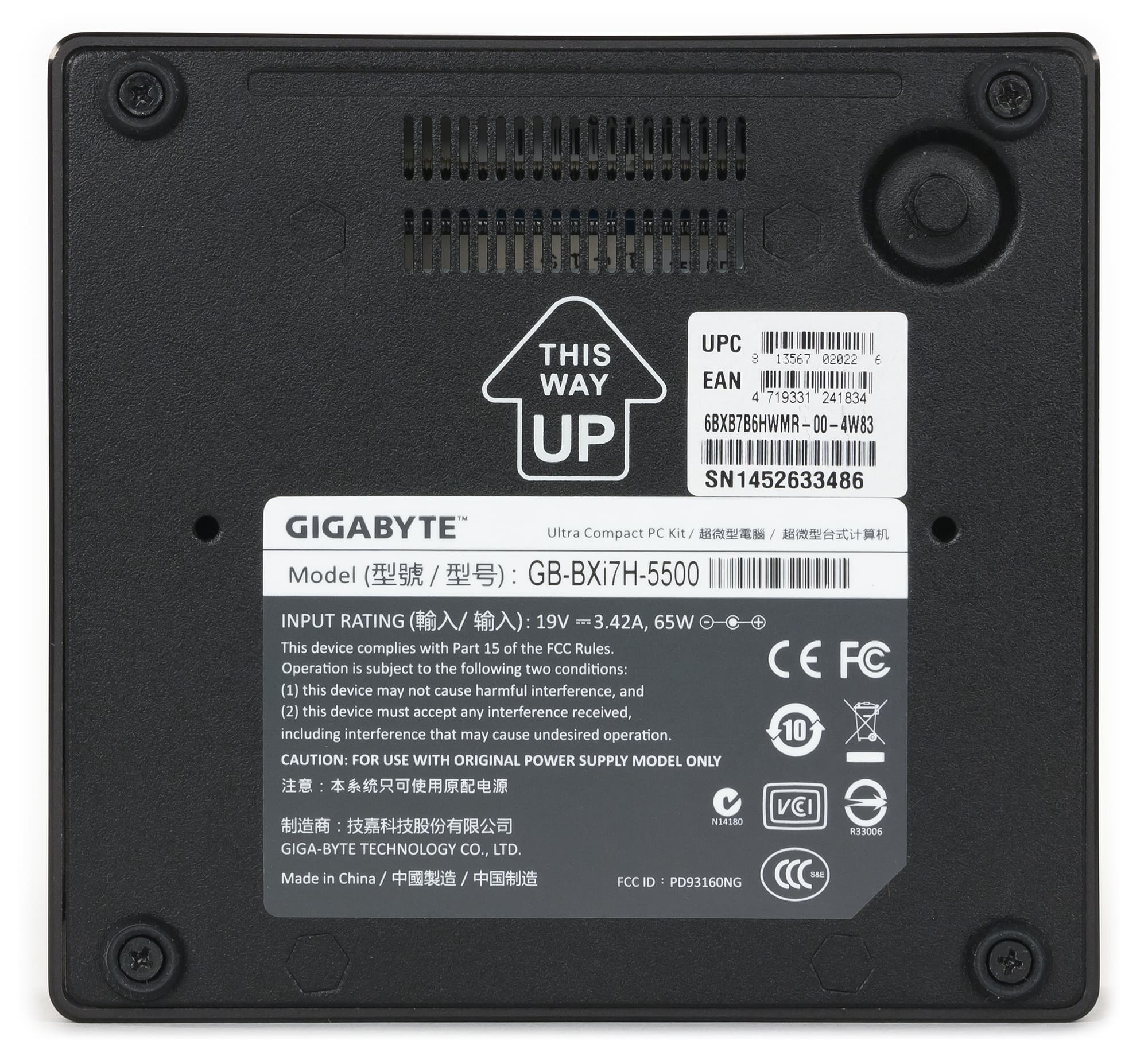

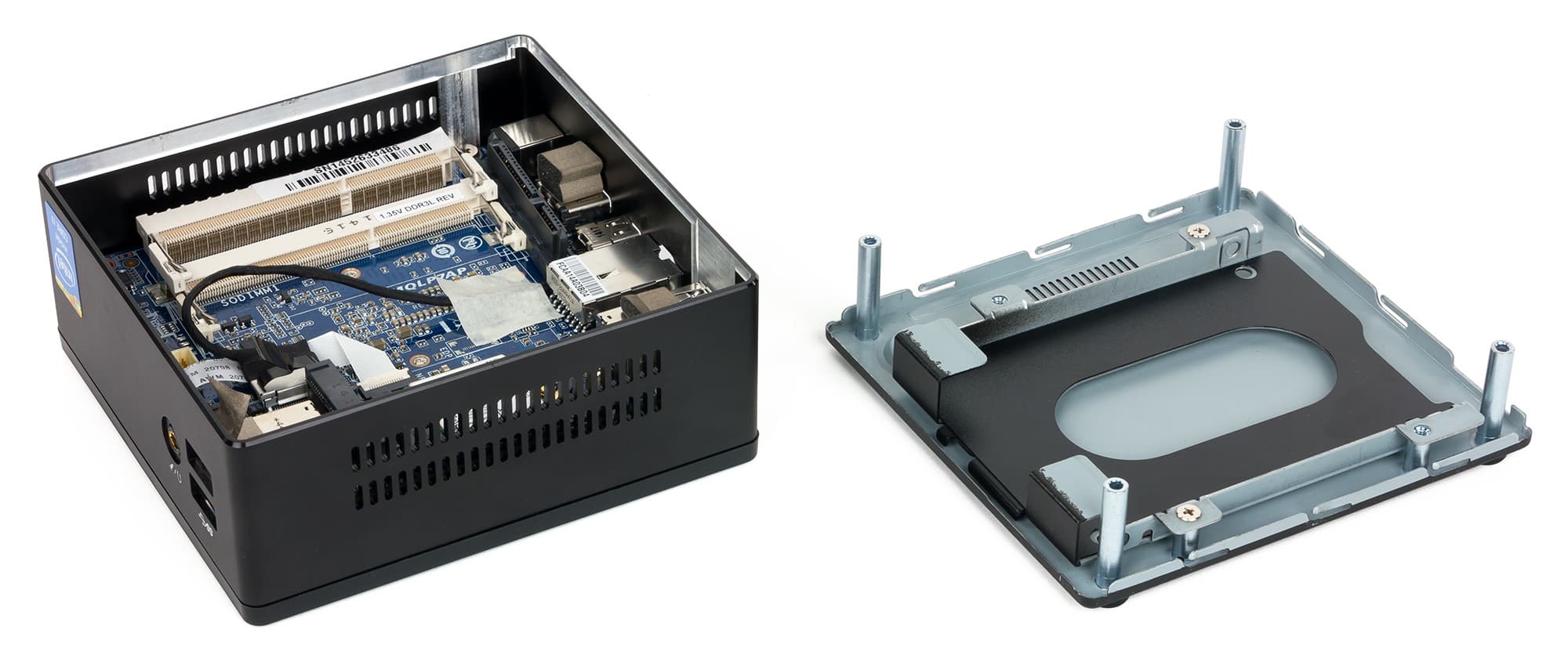

Для доступа внутрь корпуса нужно снять нижнюю панель, которая крепится на четырех винтах.

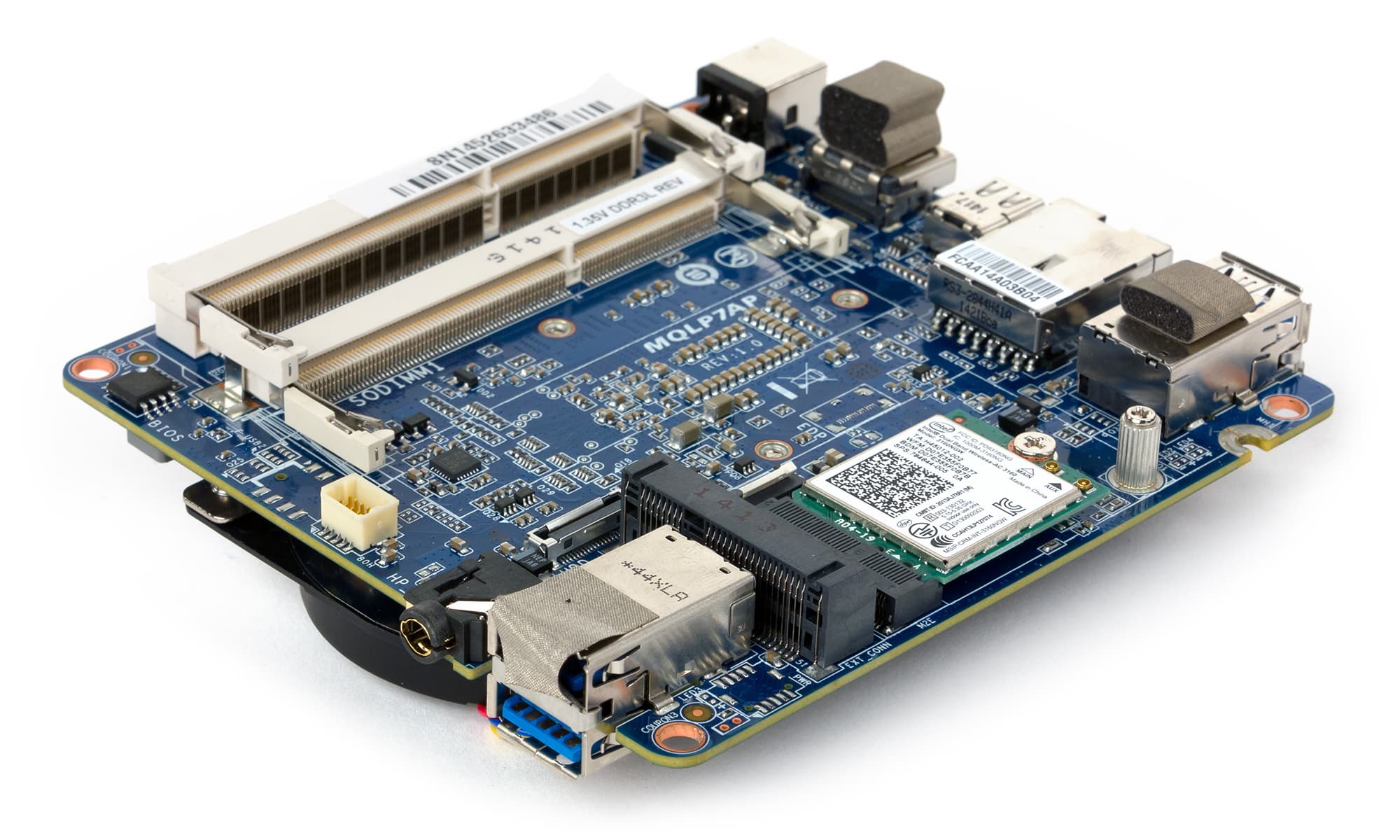

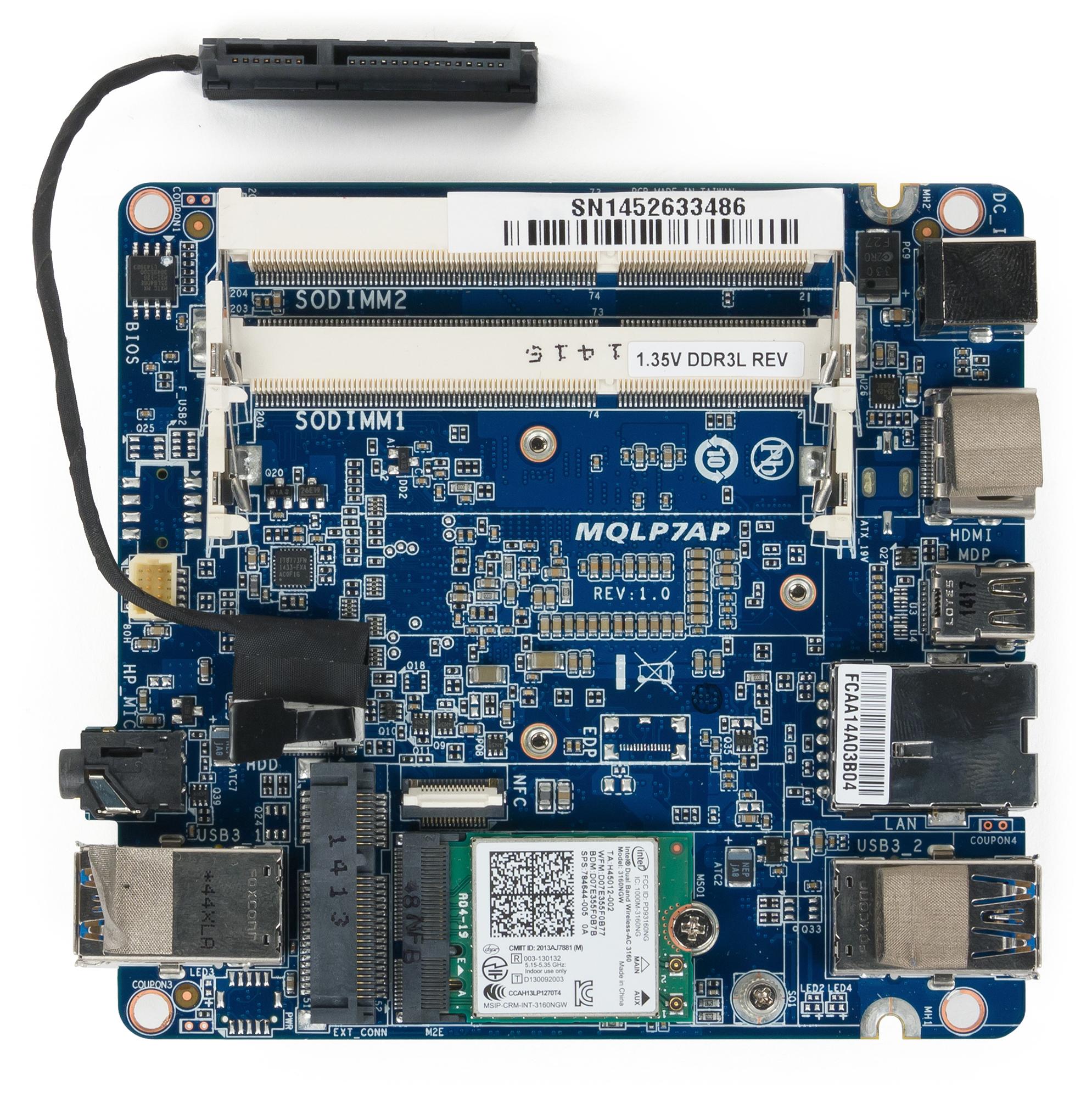

Именно к ней прикручена монтажная планка для установки 2,5-дюймового накопителя. Сняв нижнюю панель, можно получить доступ к слотам для модулей памяти, слоту mSATA для установки SSD-накопителя и модулю беспроводной связи, который установлен в слот M.2. Слоты mSATA и M.2 расположены таким образом, что при установке SSD-накопителя в разъем mSATA он накрывает беспроводной модуль.

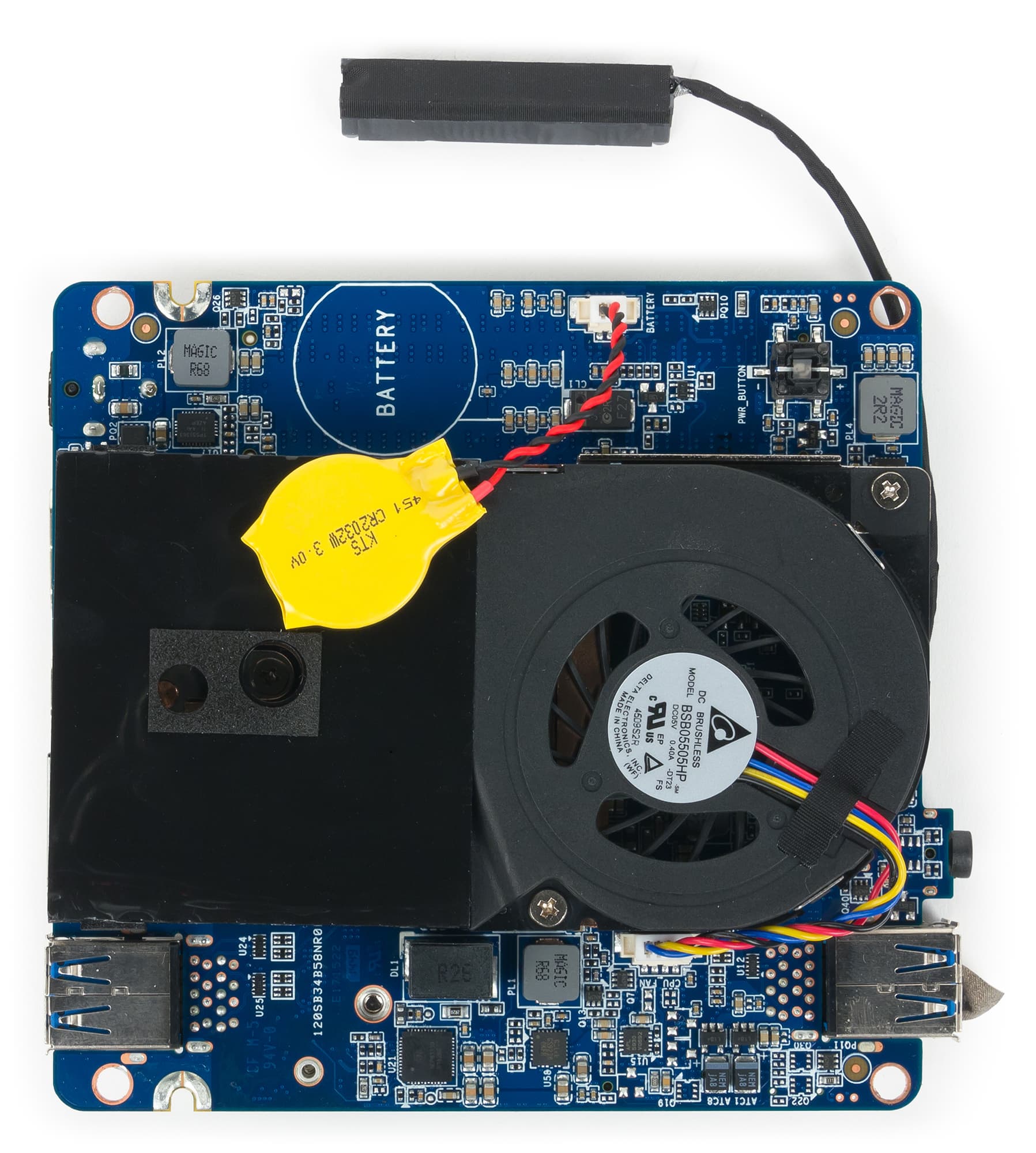

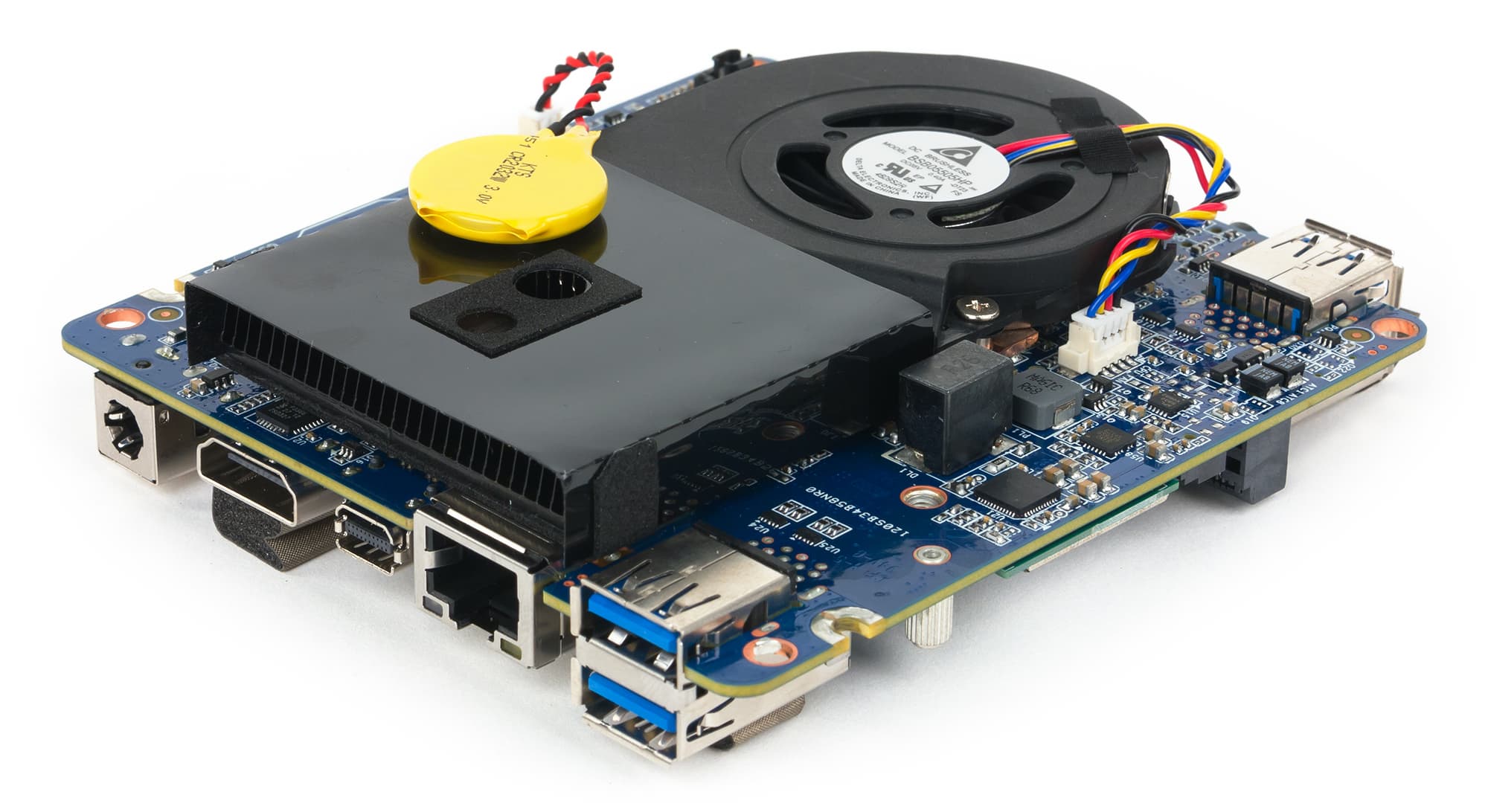

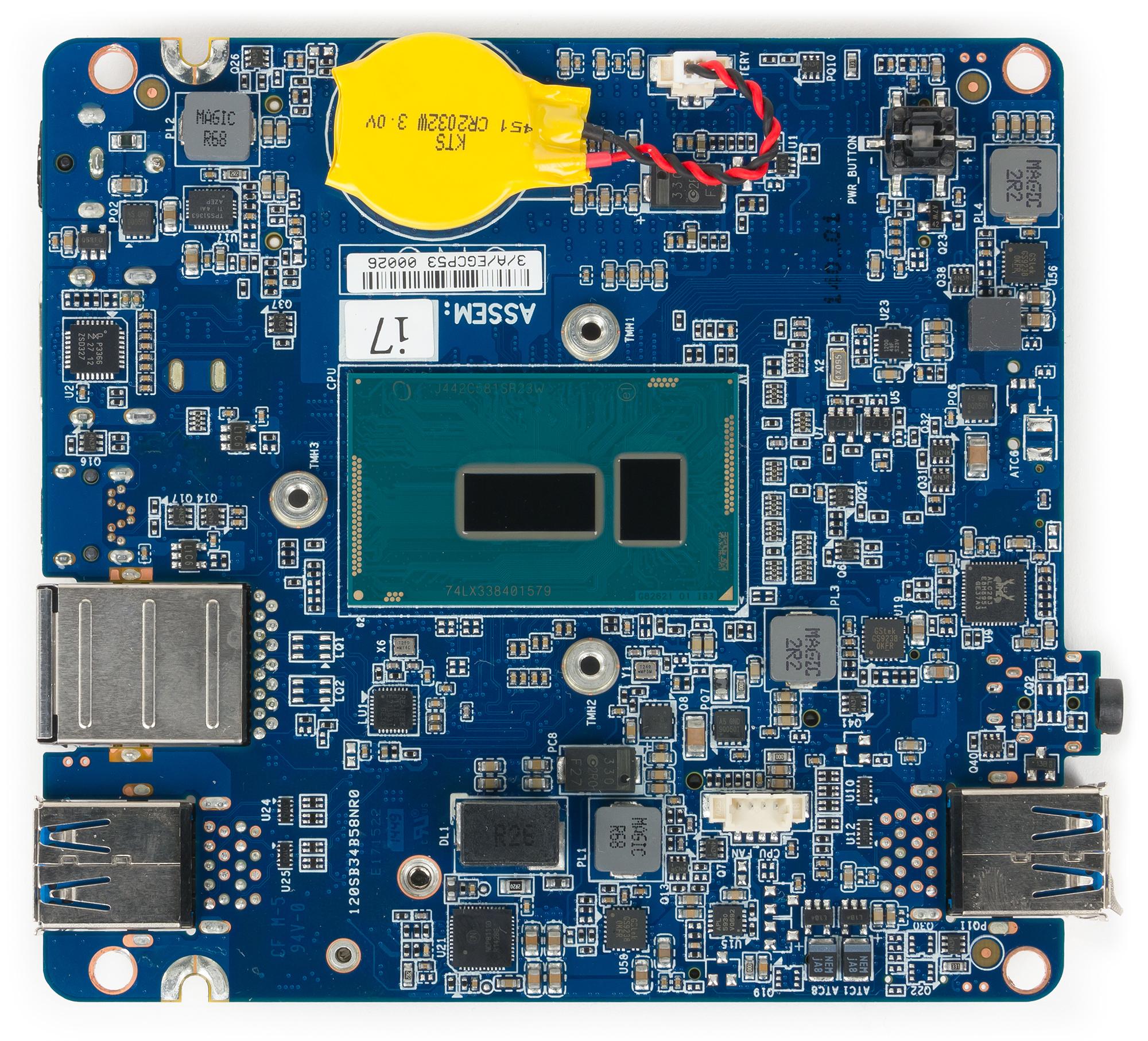

Для того чтобы получить доступ к системе охлаждения, придется вынуть из корпуса системную плату — потребуется открутить еще два винтика. Процессор и его система охлаждения расположены с обратной стороны платы (если смотреть на корпус сверху, то они расположены на верхней стороне).

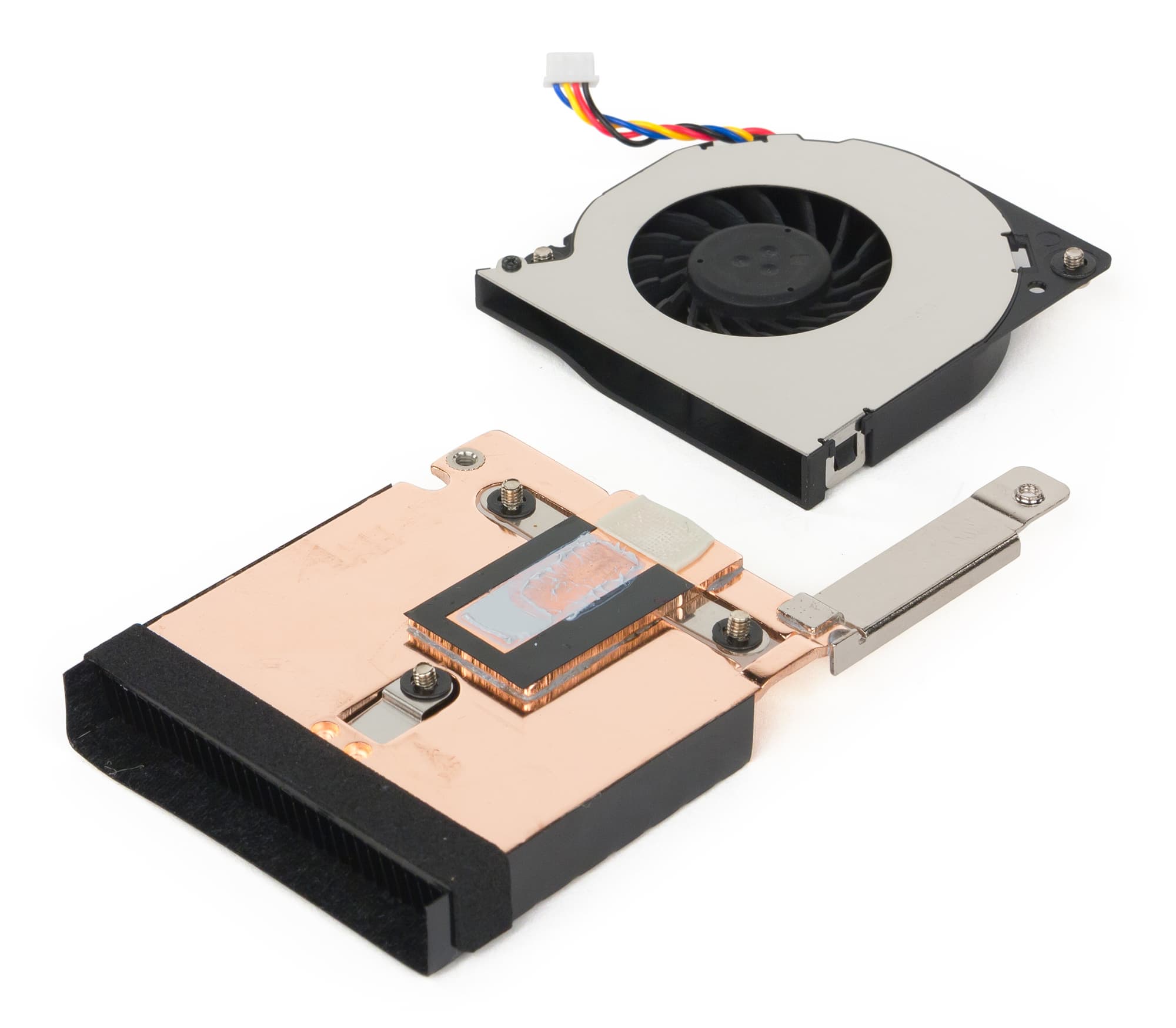

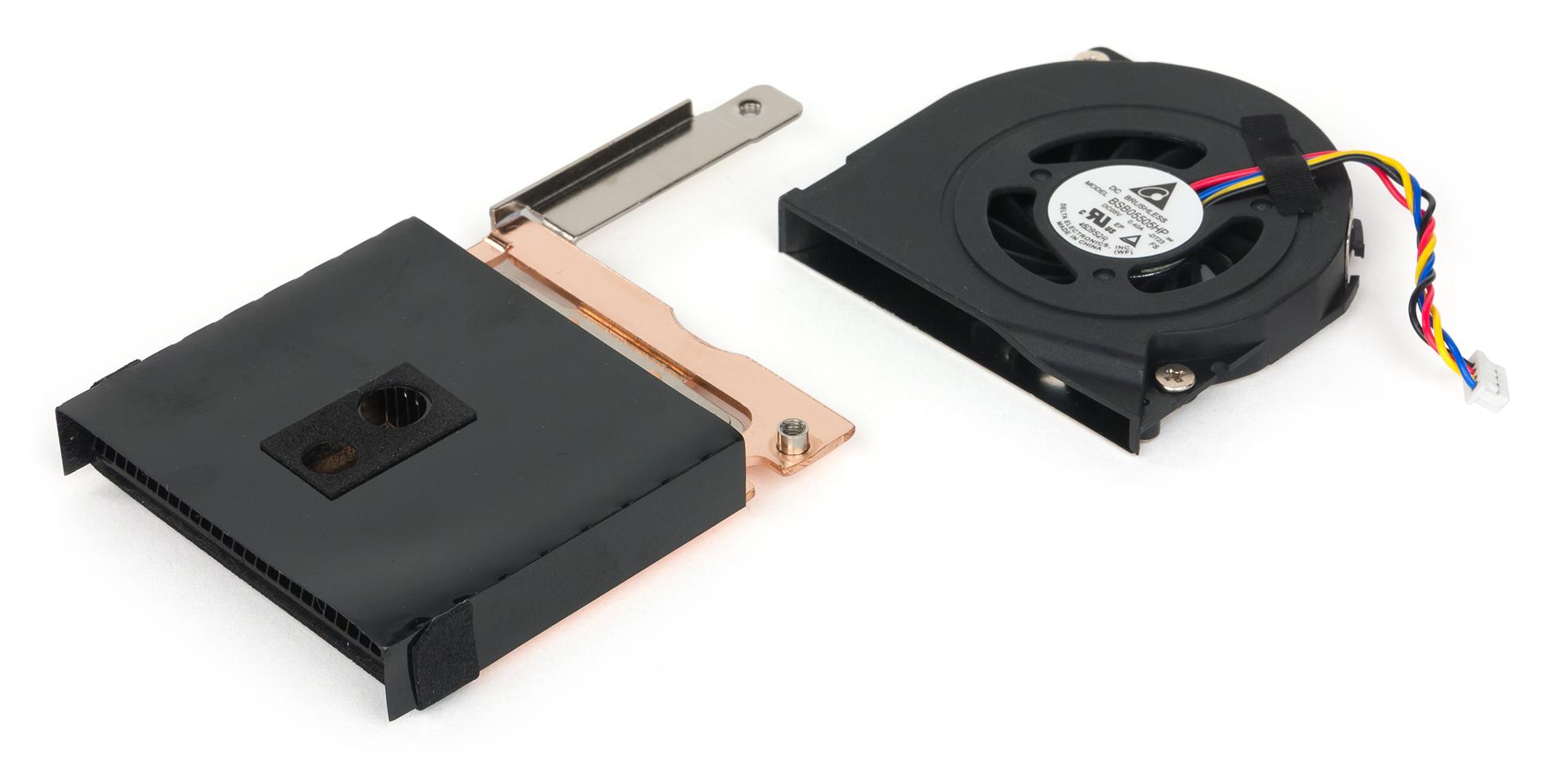

Система охлаждения состоит из одного массивного радиатора, который накрывает практически всю системную плату, и вентилятора, который выдувает горячий воздух через вентиляционную сетку на боковой стороне корпуса.

Звуковой тракт

Как уже отмечалось, аудиоподсистема в мини-ПК GB-BXi7-5500 основана на НDA-кодеке Realtek ALC283. Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−92,4
Очень хорошо
Динамический диапазон, дБ (А)
92,4
Очень хорошо
Гармонические искажения, %
0,046
Очень хорошо
Гармонические искажения + шум, дБ (A)
−64.2
Плохо
Интермодуляционные искажения + шум, %
0,048
Хорошо
Взаимопроникновение каналов, дБ
−88,9
Отлично
Интермодуляции на 10 кГц, %
0,042
Хорошо
Общая оценка
Очень хорошо

Работа под нагрузкой и в режиме простоя

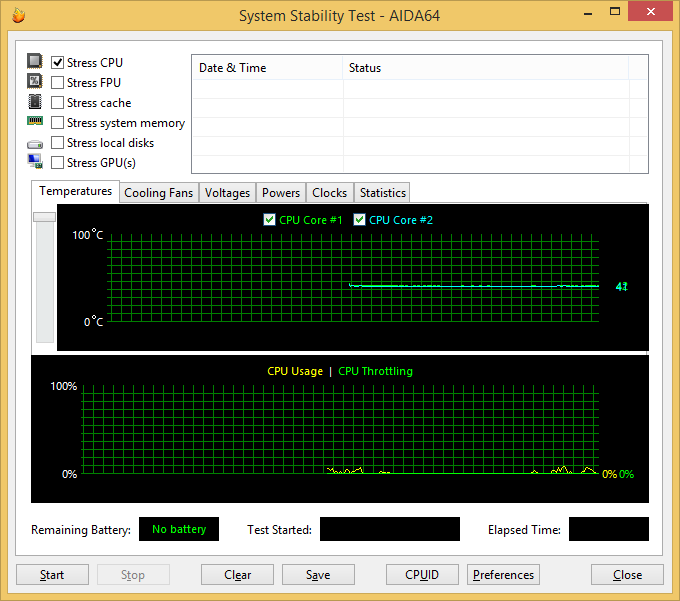

В режиме простоя частота процессора в мини-ПК составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления), то есть к технологии Intel SpeedStep никаких нареканий нет. Температура процессора в этом режиме составляет примерно 42 °С. Вентилятор системы охлаждения в данном режиме вращается на скорости 2450 об/мин.


При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы), который использует целочисленные вычисления, частота процессора составляет 2,9 ГГц (напомним, что для процессора Intel Core i7-5500U максимальная частота в режиме Intel Turbo Boost составляет 3,0 ГГц). Температура процессора в этом режиме загрузки поднимается до 65 °С, а скорость вращения вентилятора увеличивается до 3850 об/мин.

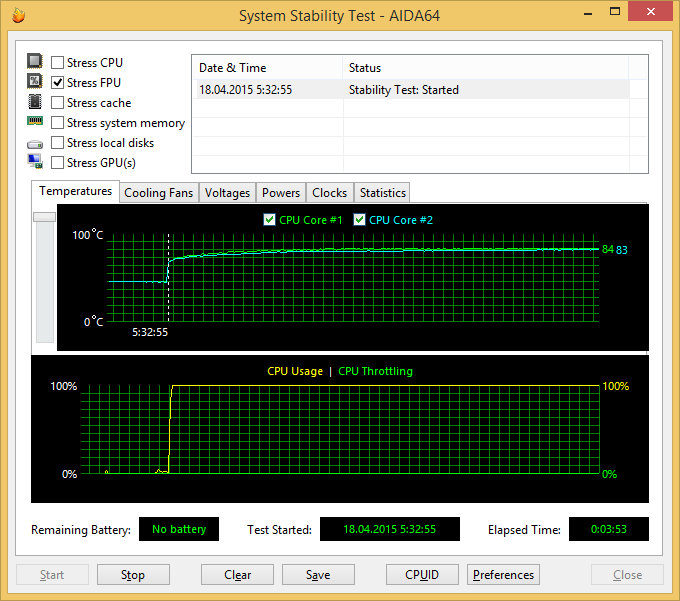

При нагрузке процессора тестом Stress FPU, который использует вычисления c плавающей точкой и в большей степени нагревает процессор, максимальная частота процессора составляет опять-таки 2,9 ГГц, а температура его ядер увеличивается до 84 °С. Скорость вращения вентилятора возрастает до 5450 об/мин.

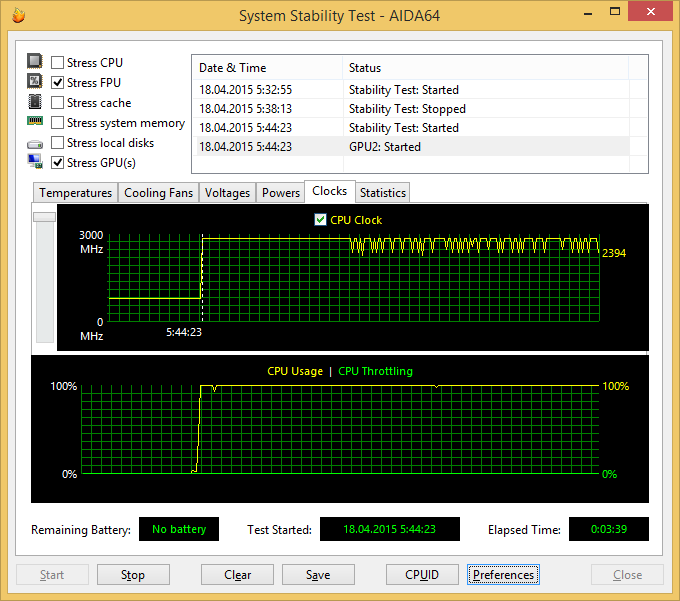

Ну и последний режим — одновременная загрузка вычислительных ядер процессора тестом Stress FPU и графического ядра тестом Stress GPU. В данном режиме загрузки максимальная частота ядер процессора скачет от 2,4 до 2,9 ГГц.


Температура ядер процессора достигает 90 °С, но она не стабильна и скачет точно так же, как и частота ядер.

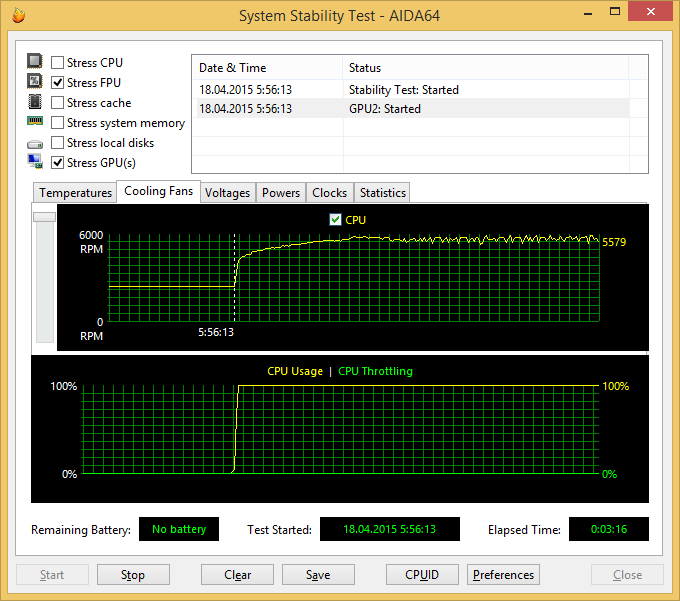

Скорость вращения вентилятора в данном режиме достигает 5600 об/мин.

Уровень шума

Понятно, что охладить процессор с тепловыделением в 15 Вт несложно. Тем не менее, нужно учитывать и очень ограниченные размеры корпуса, и также то обстоятельство, что кулер в корпусе этого мини-ПК низкопрофильный и со скоростным вентилятором. Так что заранее понять, будет ли данный ПК шумным или наоборот, не так-то просто.

Измерение уровня шума проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался относительно корпуса на высоте 50 см. Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого GB-BXi7-5500, составляет 24 дБА. Это очень низкий уровень шума, фактически сливающийся с уровнем естественного фона. Услышать компьютер в таком режиме практически невозможно. Повторим, что, согласно данным утилиты AIDA, в режиме простоя скорость вращения единственного вентилятора составляет 2450 об/мин.

А вот при стрессовой загрузке ядер процессора и графического ядра уровень издаваемого шума увеличивается до 37 дБА (скорость вращения вентилятора в данном режиме составляет 5600 об/мин). Такой шум уже никак нельзя назвать тихим, но все-таки он не экстремально громкий — уровень, скорее, средний, но шум вполне различим даже в не очень тихом помещении. Одним словом, GB-BXi7-5500 вполне можно отнести к категории средних по уровню шума ПК, но при этом в типичных офисных задачах или при просмотре видео этот мини-ПК будет практически бесшумным.

Сценарий нагрузкиУровень шума
Режим простоя24 дБА
Стрессовая загрузка процессора37 дБА

Исследование производительности

Для оценки производительности мини-компьютера GB-BXi7-5500 мы использовали нашу новую методику измерения производительности с применением бенчмарков iXBT Application Benchmark 2015 и iXBT Game Benchmark 2015.

Предварительно компьютер был укомплектован 8 ГБ оперативной памяти DDR3-2133 (два SO-DIMM-модуля Corsair Vengeance CMSX8GX3M2B2133C11) и SSD-накопителем Toshiba THNSNH256GMCT (256 ГБ) с интерфейсом mSATA, на который устанавливалась операционная система Windows 8.1 (64-битная).

Результаты тестирования в бенчмарке iXBT Application Benchmark 2015 приведены в таблице.

Логическая группа тестовРеференсная системаGB-BXi7-5500
Видеоконвертирование и видеообработка, баллы100144,4
MediaCoder x64 0.8.33.5680, секунды 458,1323,4
SVPmark 3.0, баллы 922,21357,2
Создание видеоконтента, баллы100152,3
Adobe Premiere Pro CC 2014.1, секунды1794,41166,9
Adobe After Effects CC 2014.1.1 (Test #1), секунды2036,31465,8
Adobe After Effects CC 2014.1.1 (Test #2), секунды1116,8603,0
Photodex ProShow Producer 6.0.3410, секунды991,6730,2
Обработка цифровых фотографий, баллы100145,2
Adobe Photoshop CC 2014.2.1, секунды2215,81543,6
ACDSee Pro 8, секунды770,4524,6
Векторная графика, баллы100116,8
Adobe Illustrator CC 2014.1.1, секунды515,0440,9
Аудиообработка, баллы100139,5
Adobe Audition CC 2014.2, секунды1046,9750,2
Распознавание текста, баллы100129,2
Abbyy FineReader 12, секунды548,6424,8
Архивирование и разархивирование данных, баллы100126,8
WinRAR 5.11 архивирование, секунды313,8246,0
WinRAR 5.11 разархивирование, секунды12,910,2
Скорость инсталляции и деинсталляции приложений, баллы100112,2
Скорость инсталляции и деинсталляции приложений, секунды339,4302,4
Файловые операции, баллы100143,5
Копирование данных, секунды89,746,6
UltraISO Premium Edition 9.6.2.3059, секунды32,830,7
Скорость работы браузера, баллы100143,5
Peacekeeper (Mozilla Firefox 35), баллы 33514809
Интегральный результат производительности, баллы100133,8

Итак, по интегральной производительности мини-ПК GB-BXi7-5500 превосходит нашу референсную систему на базе процессора Intel Core i5-3317U на 34%. При этом в задачах по видеоконвертированию и видеообработке, созданию видеоконтента и обработке цифровых фотографий, то есть в многопоточных задачах, скорость выполнения которых сильно зависит от количества ядер процессора, преимущество GB-BXi7-5500 составляет 45-50%.

Таким образом, если оснастить GB-BXi7-5500 достаточным объемом памяти (минимум 8 ГБ) и скоростным SSD-накопителем (как в нашем случае), можно получить весьма неплохой компьютер, который будет соответствовать категории ноутбуков среднего уровня производительности. Подобный компьютер вполне можно использовать и как офисный, и как универсальный домашний (но не игровой, конечно), и как мультимедийный.

Теперь посмотрим на результаты тестирования мини-ПК GB-BXi7-5500 в играх. Тестирование проводилось при разрешении 1920×1080.

Игровой тест Максимальное качествоМинимальное качество
Среднее значение FPSМинимальное значение FPSСреднее значение FPSМинимальное значение FPS
Aliens vs Predator5,819,3
Grid 220,917,672,054,3
World of Tanks10,42,068,549,7
Metro: LL Redux3,51,314,55,5
Metro: 2033 Redux3,81,118,68,0
Hitman: Absolution2,41,916,513,1
Thief 5,22,611,24,1
Tomb Raider 3,12,429,622,8
Sleeping Dogs5,02,313,910,4
Sniper Elite V25,05,018,68,1

Итак, как видно по результатам тестирования, даже при настройках на минимальное качество в большинство игр комфортно играть не получится: при разрешении 1920×1080 скорость в большинстве игр сильно не дотягивает до 40 FPS (исключение составляют лишь две игры: Grid 2 и World of Tanks). Конечно же, рассматривать GB-BXi7-5500 в качестве игрового компьютера (даже начального уровня) нельзя.

Выводы

195

В плане дизайна мини-ПК Gigabyte Brix s (GB-BXi7-5500) представляет собой отличное решение. В маленькой коробочке, которая практически не занимает места на столе и может вообще монтироваться на тыльную сторону монитора, заключена производительность десктопа среднего уровня. Конечно, в данном случае речь не идет о высокопроизводительном компьютере, и GB-BXi7-5500 не может конкурировать с полноценными компьютерами, оснащенными десктопными процессорами и видеокартами. А вот моноблокам и ноутбукам среднего уровня GB-BXi7-5500 по производительности вполне соответствует. GB-BXi7-5500 можно рекомендовать для применения в качестве домашнего малошумного мультимедийного ПК (при использовании в качестве именно мультимедийного ПК уровень шума будет очень низким) или универсального домашнего компьютера среднего уровня. А вот для игр такой компьютер использовать не получится.

Теперь о главном — о стоимости. На момент написания данной статьи GB-BXi7-5500 отсутствовал в продаже на российском рынке, но если ориентироваться на цены, по которым его можно купить «там», то в переводе на наши деньги его стоимость составляет примерно 40 тысяч рублей. Если добавить еще стоимость памяти (как минимум 8 ГБ), SSD-накопителя емкостью хотя бы 128 ГБ и HDD-диска емкостью 512 ГБ, то даже минимальная стоимость законченного компьютера на базе Gigabyte Brix s составит не менее 55 тысяч рублей. Добавим сюда монитор (тут уж по желанию), клавиатуру и мышь — и получим стоимость комплекта минимум 65 тысяч рублей. При такой стоимости этот мини-ПК, конечно, проиграет стандартным десктопам, продаваемым в рознице, но составит неплохую конкуренцию специализированным компактным решениям, в том числе многим моноблокам.
