Кулер Enermax ETS-T40-TA


В продолжение темы обзоров, посвященных передовым системам охлаждения, сегодня мы изучим новый кулер от Enermax с кратким артикулярным наименованием ETS-T40-TA. По факту, этот продукт является центровой моделью в дебютной высококлассной серии бренда (к серии ETS-T40 отнесены еще два других близкородственных кулера, оснащенных практически такими же радиаторами, но с вентиляторами уже несколько иного типа). Между тем, несмотря на дебютный статус, «новичок» ETS-T40-TA способен авторитетно поспорить со многими ветеранами рынка — судя по всему, специалисты Enermax не только разбираются в технологиях, но и хорошо знают русский фольклор. На самом деле! При взгляде на ETS-T40-TA невольно приходишь к выводу, что поучительная поговорка «Встречают по одежке, а провожают по уму!» явилась главным руководящим документом при разработке этого кулера! Ведь в нем сработано все так, чтобы его не только могли радушно встретить — благодаря строгому респектабельному дизайну, слегка разбавленному нотками моддинга, но и чтобы не менее радушно проводить «в путь-дорожку» (сиречь, к прямому месту назначения в пользовательском ПК) — прочувствовав оптимизированный конструктив радиатора, гарантирующий конкурентную результативность. Опять же, еще одним добрым напутствием для ETS-T40-TA становится его ценник — рекомендованная розничная стоимость кулера зафиксирована на отметке в 1600 рублей, что вполне неплохо согласуется с современными реалиями рынка.

Итак, без долгих вступительных речей давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности «новичка» Enermax ETS-T40-TA. Приступим!

Конструктивные и эксплуатационные особенности

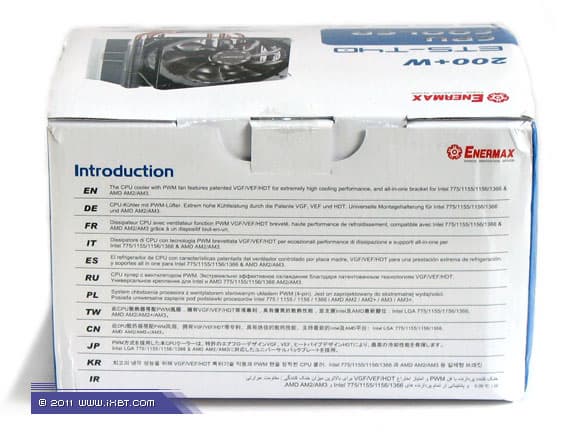

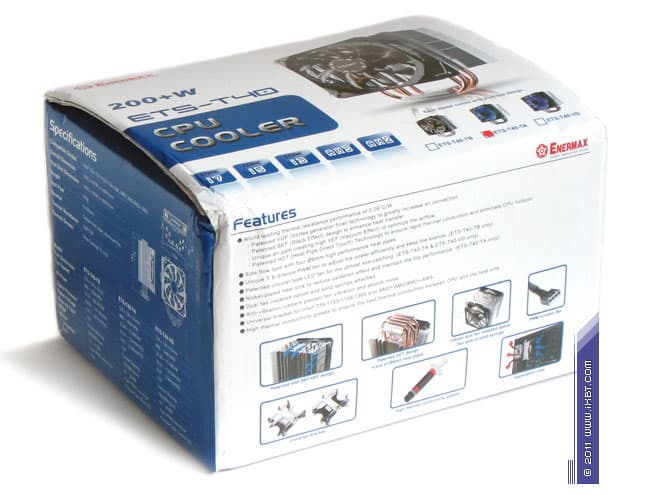

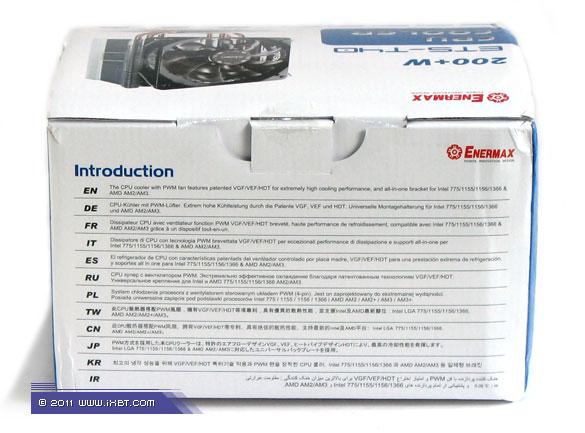

Комплектация. Продукт поставляется в небольшой картонной упаковке (с внутренней выкладкой, обустроенной так же из картона). Упаковка оформлена в довольно строгой бело-синей цветовой гамме и имеет все ориентиры, которые ясно и четко характеризуют ее содержимое — подробный список технико-эксплуатационных особенностей, дополненный сопроводительными иллюстрациями.

Кулер Enermax ETS-T40-TA
Кулер Enermax ETS-T40-TA

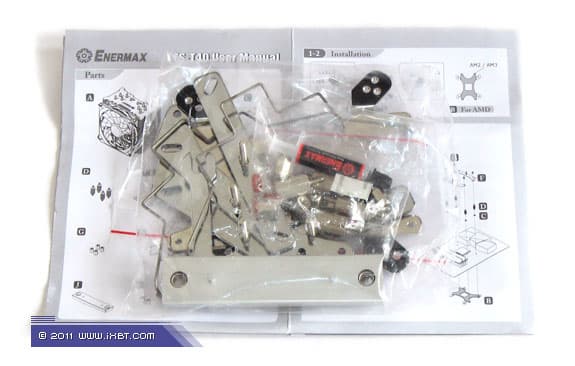

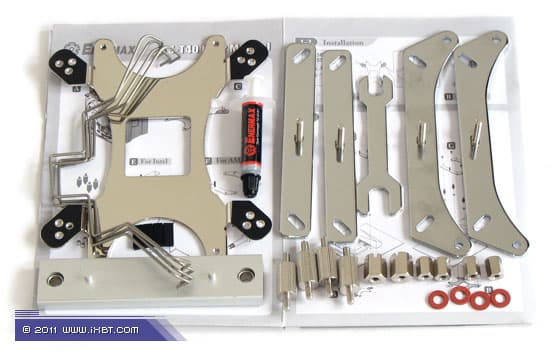

Поставка включает радиатор, фирменный вентилятор, комплект мультиплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и Socket AM2/AM3/FM1), скобки для фиксации вентилятора (4 шт), мягкие прокладки для вентилятора (8 шт), шприц с термопастой и краткое техническое руководство.

Кулер Enermax ETS-T40-TA

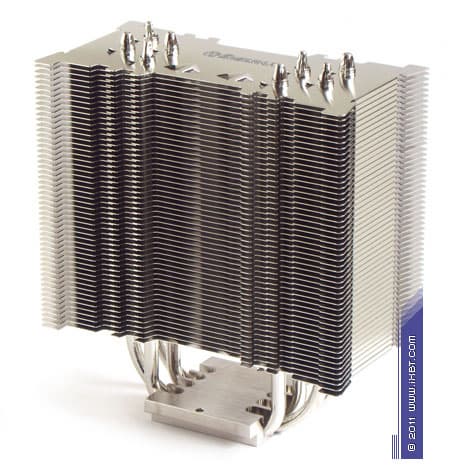

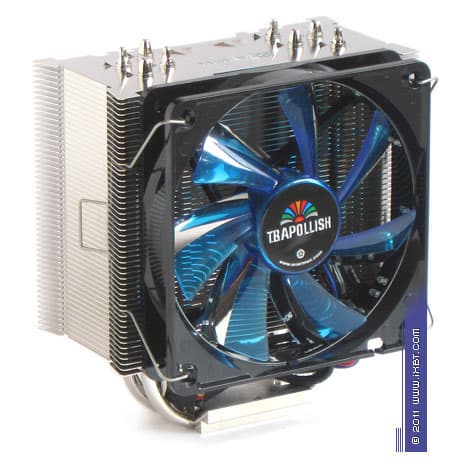

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120×120×25 мм (допускается установка еще одного опционального вентилятора). Габариты 139×93×160 мм. Масса 750 г (без учета крепежа).

Кулер Enermax ETS-T40-TA

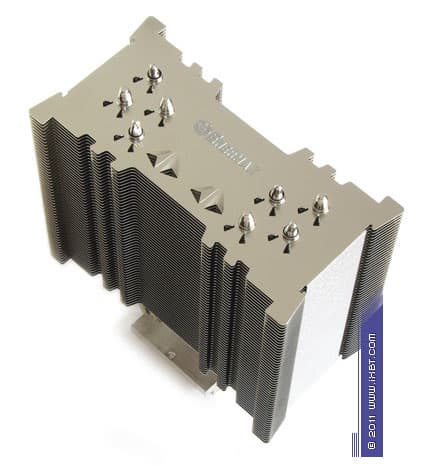

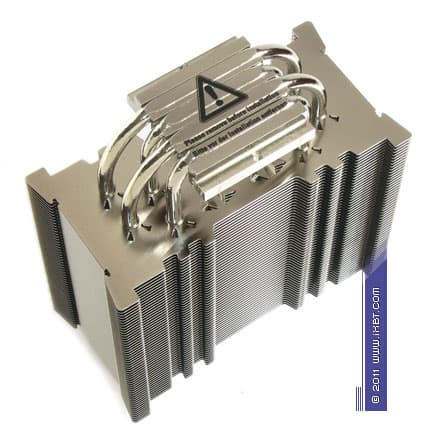

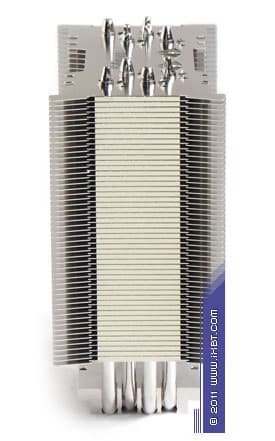

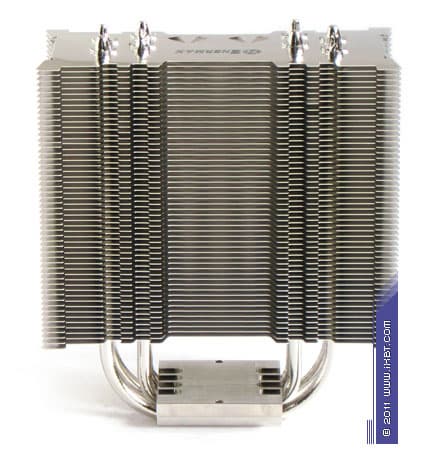

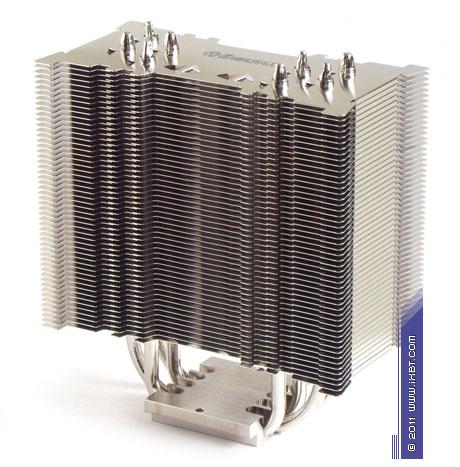

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе четыре медные трубки диаметра 6 мм, алюминиевый механический держатель 50×54×11 мм и секцию алюминиевого оребрения (52 пластины, общая площадь поверхности теплообмена порядка 7000 см²).

Кулер Enermax ETS-T40-TA
Кулер Enermax ETS-T40-TA
Кулер Enermax ETS-T40-TA

Достоинствами конструктива ETS-T40-TA являются:

  • прямое сопряжение тепловых трубок с процессором
  • развитая поверхность теплообмена
  • оптимальный шаг размещения пластин (2 мм)
  • размеренная постановка трубок в оребрении (без скученности и взаимного «затенения»)
  • специализированные «наросты» на пластинах за трубками и в центральной части (которые, по сути, являются турбулизаторами потока и в терминологии Enermax именуются VGF — Vortex Generator Flow и SEF — Stack Effect Flow)
  • специализированный профиль кромки пластин (улучшает аэродинамическое взаимодействие вентилятора и оребрения)
  • добротная финишная обработка (никелировка)
Кулер Enermax ETS-T40-TA
Кулер Enermax ETS-T40-TA

В то же время, присутствуют и спорные моменты — это:

  • полузакрытые «торцы» оребрения (такая структура ухудшает вентиляцию в условиях слабонапорных потоков)
  • упрощенное сопряжение трубок и пластин (выполнено механическим обжатием)

Экспертно-техническая оценка радиатора: отлично.

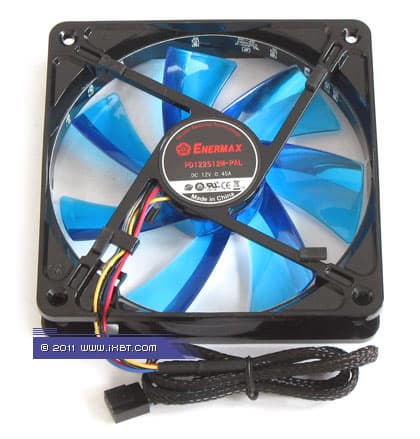

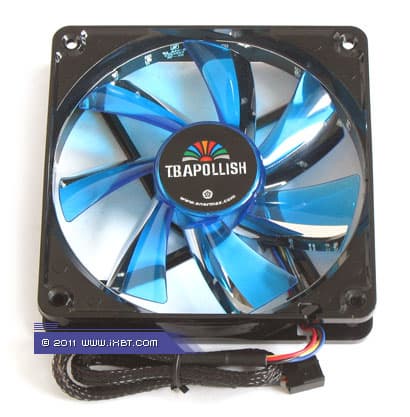

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором серии T.B.Apollish (модель PD122512M-PAL, номинальная скорость вращения крыльчатки 1800 RPM).

Кулер Enermax ETS-T40-TA

В качестве сильных сторон этого вентилятора можно выделить:

  • фирменный подшипник Twister Bearing (усовершенствованный гидродинамический подшипник с магнитным стабилизатором вала)
  • аккуратную электронику (малошумящая управляющая схема)
  • моддинговое оформление (специальная лента с двенадцатью светодиодами на внутренней плоскости рамы, лопасти с отражающими накладками, «глянцевый» пластик в раме)
  • полное отсутствие электромеханических призвуков при функционировании на пониженных оборотах
Кулер Enermax ETS-T40-TA

Слабой стороной комплектного вентилятора является упрощенное аэродинамическое оформление (реальный напор, генерируемый крыльчаткой, уступает соответствующим характеристикам конкурирующих моделей того же класса). Однако при взаимодействии с оптимизированным радиатором ETS-T40 этот нюанс не оказывает значимого влияния на результативность кулера, и на него можно смело закрыть глаза.
Экспертно-техническая оценка вентилятора: отлично.

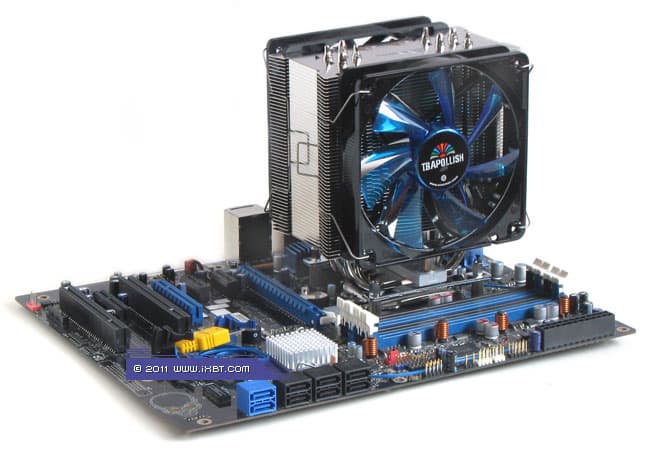

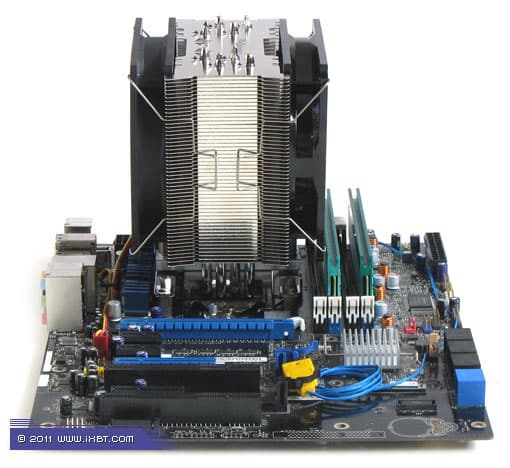

Эксплуатационная эргономика. Продукт оснащен фирменным инсталляционным комплексом (который, впрочем, вполне типичен для высококлассных кулеров и отдаленно напоминает вариант крепежа, которым оснащаются современные модели брендов Thermalright и Noctua). Так, для установки радиатора на платформах Intel пользователю сначала нужно будет смонтировать две специализированные планки (прикрепив их четырьмя парами «винт-фиксатор» к универсальной крестовине-супинатору) и далее прижать теплосъемник радиатора посредством крепежной перекладины с двумя упорами-фиксаторами, закрутив на ней две большие гайки-головки комплектным ключом или с помощью отвертки. Примерно та же технология сохраняется и для сиcтем AMD (с той лишь разницей, что там нужно будет прикрутить две другие совместимые планки, предварительно демонтировав стандартную крепежную рамку сокета). Конечно, инсталляцию ETS-T40 вряд ли можно назвать легкой и простой — винтовой крепеж вполне ожидаемо затрудняет процедуру установки и требует от пользователя определенной сноровки. Однако, как бы там ни было, все побочные трудозатраты здесь с лихвой компенсирует «железобетонная» посадка кулера в сокете (что, кстати говоря, является важным моментом не только касаемо вопросов надежности крепежа, но и в деле обеспечения улучшенного термоконтакта процессора и радиатора).

Кулер Enermax ETS-T40-TA

Хорошим дополнением к эксплуатационным характеристикам ETS-T40-TA также выступают:

  • эффективная штатная термопаста
  • широкий диапазон ШИМ-регулировки вентилятора (500—1800 об/мин)
  • дополнительная пара скобок для фиксации опционального вентилятора
  • 8 резиновых прокладок для смягченной фиксации штатного и опционального вентиляторов
  • русскоязычная инструкция
Кулер Enermax ETS-T40-TA
Кулер Enermax ETS-T40-TA

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим повышенной тепловой нагрузки (оценочная величина тепловой мощности 150 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

В этом режиме наш подопытный ETS-T40-TA выступает весьма неплохо: он уверенно опережает таких серьезных соперников, как Scythe Mugen 2 и Zalman CNPS10X Performa, и не так уж сильно отстает от двухсекционных гигантов Scythe Mine 2 и Thermalright Silver Arrow. Довольно любопытным выглядит также прямое сравнение сборок ETS-T40-TA в рекомендуемой конфигурации (когда вентилятор устанавливается так, чтобы турбулизаторы потока были на противоположном торце оребрения — в диаграммах этот вариант обозначен наименованием default fan setup) и в альтернативной конфигурации (когда вентилятор устанавливается прямо напротив турбулизаторов потока — вариант alternative fan setup). Как видим, эти примочки действительно работают (разница составляет 0,02 °С/Вт), обеспечивая улучшенную теплоотдачу в условиях слабонапорных потоков. Тем не менее, здесь следует особо подчеркнуть, что результат ETS-T40-TA имеет скорее формальное, чем чисто практическое значение — температурные показатели пересекают порог безопасного функционирования тестового процессора. Соответственно, чтобы вернуть температуру в нормативные рамки, придется либо повысить рабочие обороты вентилятора, либо обратиться к другим, более эффективным решениям. Будьте внимательны!

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

В условно бесшумном режиме складывается также вполне благоприятная ситуация: ETS-T40-TA активно соперничает с Thermalright Silver Arrow (в одновентиляторной конфигурации) и Scythe Mugen 2, двигаясь почти на одном уровне с GlacialTech Alaska (который специально заточен под тихоходные вентиляторы). Этот тест вновь подтверждает, что ETS-T40-TA обладает хорошо сбалансированным конструктивом, нацеленным на достижение оптимума эффективности при функционировании в условиях дефицита вентиляции. Еще один позитивный момент — регистрируемые здесь температурные показатели укладываются в рамки нормативов, так что функциональный вариант ETS-T40-TA с вентилятором на скорости 800 об/мин является уже вполне профпригодным для охлаждения процессоров с реальным тепловыделением 180-190 Вт (параметр эквивалентен очень хорошему разгону популярных процессоров Intel Core i5-2500K и Core i7-2600K).

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Развитие событий вновь благоволит нашему подопытному: пусть результат ETS-T40-TA и не дотягивает до авангардных показателей, отставание от лидеров не так уж и велико (с учетом абсолютных значений, дистанцию в 11 °C до Thermalright Silver Arrow нельзя назвать действительно критической). Пожалуй, именно этот режим следует зачесть наиболее оптимальным для практического использования ETS-T40-TA — со скоростными настройками 1000—1100 об/мин он обнаруживает более чем комфортные шумовые характеристики и эффективность, вполне достаточную для охлаждения процессоров с реальной тепловой нагрузкой до 190-200 Вт.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

А вот здесь ETS-T40-TA действует уже с переменным успехом — его результативность тяготеет больше в сторону среднебюджетных кулеров, а не родственных продуктов высокого класса. Особый интерес, пожалуй, вызывает только сравнение двух возможных вариантов монтажа штатного вентилятора: в отличие от обесшумленных режимов, где рекомендуемая конфигурация опережала альтернативную, эргономичный тестовый режим «меняет знак» в этом противоборстве. Таким образом, если пользователь намерен эксплуатировать вентилятор ETS-T40-TA на скорости 1400 об/мин и выше, эффективнее в этом случае будет альтернативный вариант монтажа. Ну, и другой момент, на котором необходимо заострить внимание: все участники этого теста (с некоторыми отдельными оговорками относительно среднебюджетных кулеров), строго говоря, избыточны для охлаждения тестового процессора. То есть, когда речь заходит о кулерах среднего и высокого класса, то разумный максимум скорости для них — это 900-1000 об/мин. Поднимать обороты вентиляторов выше — дело малополезное и нецелесообразное в абсолютном большинстве случаев.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Резюмируем: Enermax ETS-T40-TA представляет собой весьма интересный и многообещающий продукт. Каждая его деталь выполнена со знанием дела, и выполнена именно на том уровне, который действительно соответствует требованиям высокого технического класса — это и солидный радиатор с тщательно проработанной оптимизацией, и привлекательный вентилятор с особыми моддинговыми дополнениями, и добротный крепеж с расширенной мультиплатформенной совместимостью. Достойно выступает ETS-T40-TA и на чисто практическом поле, активно конкурируя с такими серьезными соперниками, как Scythe Mugen 2 и Thermaltake FrioOCK. И хотя до чемпионских показателей он все-таки не дотягивает, совокупность функциональных качеств этого продукта вполне адекватна той стоимости, что за него просят. В итоге, опираясь на сегодняшние тестовые результаты, мы можем смело рекомендовать ETS-T40-TA для эффективного и малошумного охлаждения актуальных четырехъядерных и шестиядерных процессоров Intel и AMD с реальным тепловыделением до 180-190 Вт.

Итак, по итогам нашего исследования, за оригинальные технические решения кулер Enermax ETS-T40-TA получает награду в номинации «Оригинальный дизайн».

Original Design — награда нашего сайта за оригинальный дизайн модели

Остается пожелать компании Enermax новых успехов в развитии модельного семейства высококлассных кулеров, сдобренных привлекательной функциональностью и адекватным ценником. Ну а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) рассмотренного кулера и его ближайших родственников в московской рознице (рублевый эквивалент — во всплывающей подсказке):

Enermax ETS-T40-TA Enermax ETS-T40-TB Enermax ETS-T40-VD
Н/Д(0) Н/Д(0) Н/Д(0)
