Кулер Dynatron EVO-11


В продолжение темы обзоров, посвященных авангардным системам охлаждения, сегодня в наш фокус мы помещаем хай-эндовый кулер от Dynatron — EVO-11. Вполне вероятно, что большинству читателей этот продукт совершенно неизвестен, так же как незнаком и сам бренд, под которым он выступает. «Опять! Явление народу супер-кулеров свежего разлива! Такого «добра» нам и так хватает!» — могут с ехидцей высказаться знатоки международной торговли, предвкушая возможность бурной полемики по этому поводу. Но, при всех справедливых оговорках и замечаниях, они будут целиком неправы! Ведь на поверку, Dynatron далеко не новичок в кулерном бизнесе, о чем красноречиво свидетельствует более чем десятилетний опыт работы компании на серверном рынке (в сегменте пусть и консервативном, но очень требовательном к качеству и функциональности систем охлаждения). Более того, выпуск сугубо потребительских, розничных продуктов для подобной компании — это шаг осмысленный и ожидаемый (особенно в условиях нынешней экономической непогоды). Так что, дело остается лишь за малым: слегка переориентировать НИОКР, перенастроить производственную базу, немного подсуетиться в каналах продаж — и вот, хай-эндовый кулер уже готов, стоит новенький на полочке, цветет и пахнет… свежей смазкой! :)

Благо, объект нашего сегодняшнего разбирательства подразумевает именно такую логику событий, выдерживая позитивный технический настрой и набирая весьма интересную совокупность потребительских качеств. Ну, а что он представляет собой на практике — это мы как раз и выясним в тестовых испытаниях, предварительно ознакомившись с конструктивными и эксплуатационными особенностями подопытного образца EVO-11. Итак, приступим!

Конструктивные и эксплуатационные особенности

Комплектация. Продукт поставляется в большой картонной упаковке с внутренним пластиковым блистером. Упаковка снабжена богатым иллюстративным материалом, с подробным описанием конструктивных параметров и эксплуатационных характеристик.

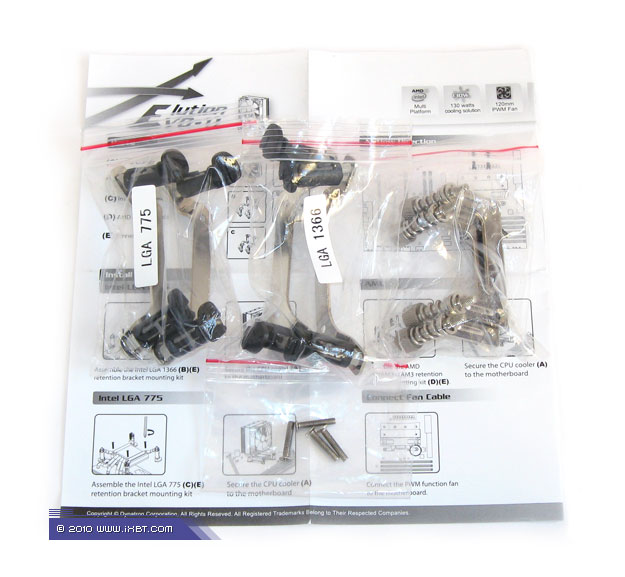

Поставка включает собственно сам кулер, комплект мультплатформенного крепежа (поддерживаются платформы Intel LGA775/LGA1366 и AMD Socket AM2/AM3) и техническое руководство.

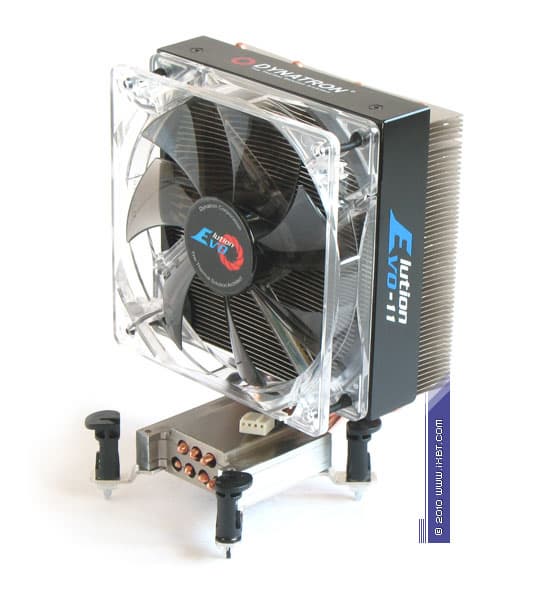

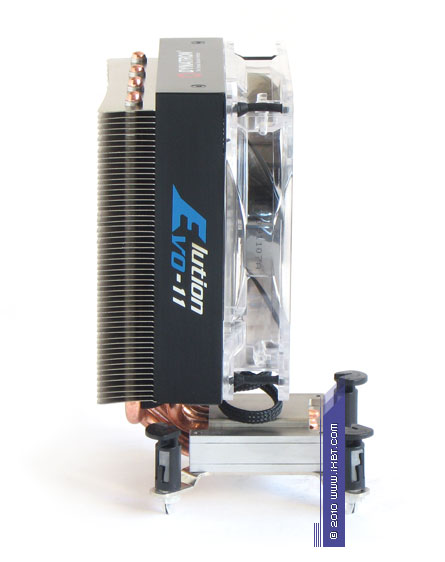

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оснащен предустановленным вентилятором типоразмера 120х120х25 мм. Габариты 122х108х157 мм. Вес 670 г (без учета крепежа).

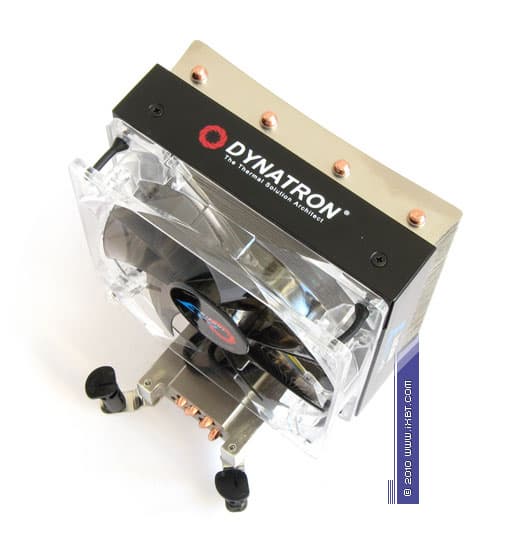

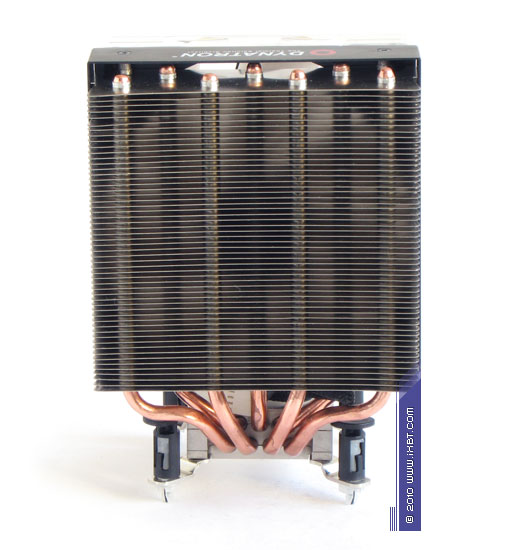

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано композицией алюминиевого теплосъемника 56х55х20 мм, семи медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (55 пластин, общая площадь поверхности теплообмена порядка 5500 см2).


Существенными плюсами этого радиатора являются:

  • насыщенный теплотранспорт (7 трубок)
  • развитая поверхность теплообмена
  • сбалансированный шаг размещения пластин (2 мм), облегчающий продув радиатора
  • широкая расстановка трубок в оребрении (без скученности и взаимного подогрева)


В то же время, обнаруживаются и спорные моменты — это:

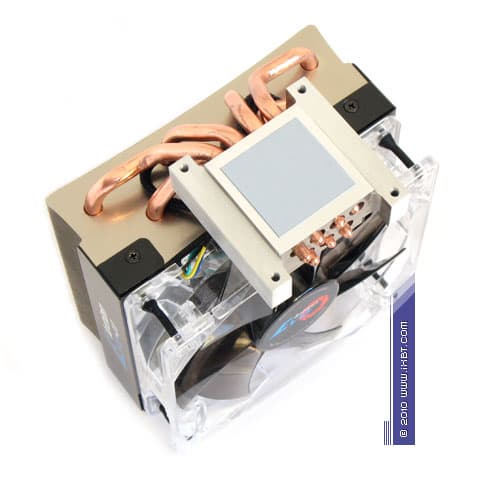

  • алюминиевый теплосъемник (применение меди было бы здесь гораздо более предпочтительным решением)
  • упрощенное сопряжение трубок и оребрения, выполненное механическим обжатием
Экспертно-техническая оценка радиатора: хорошо.

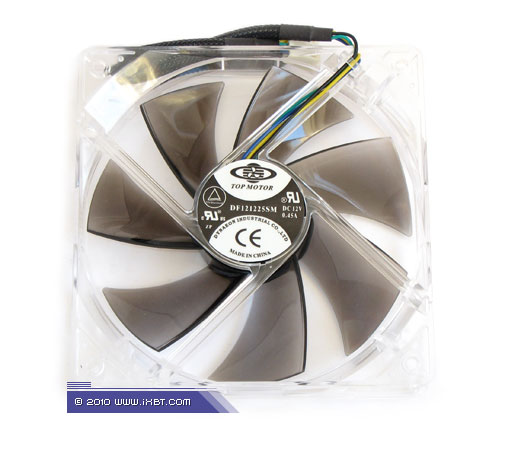

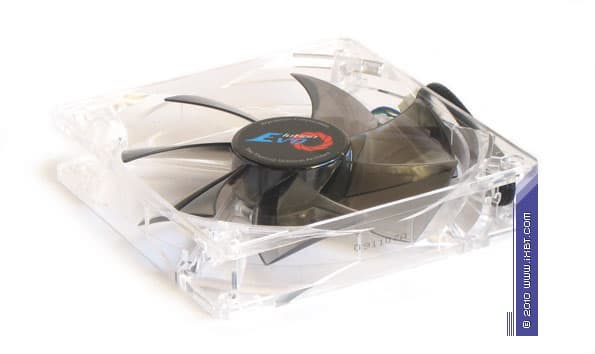

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (модель Top Motor DF121225SM, номинальная скорость вращения крыльчатки 2200 об/мин).

К сильным сторонам этого вентилятора можно отнести:

  • улучшенную механику (полнокомплектный подшипник скольжения)
  • аккуратную электронику
  • моддинговое оформление (прозрачный пластик рамы, «тонированная» крыльчатка)

Слабой стороной DF121225SM является неоптимальная аэродинамика с дефицитом напора в низкоскоростных рабочих режимах. Однако, учитывая хорошо продуваемую структуру радиатора, в рамках рассматриваемого кулера на этот аспект можно закрыть глаза. Экспертно-техническая оценка вентилятора: хорошо.

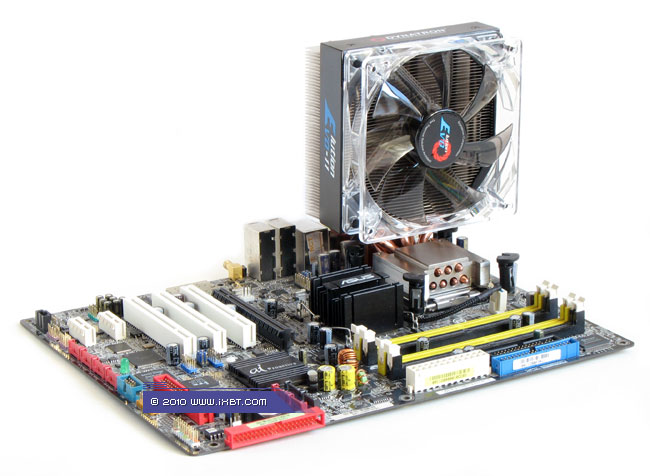

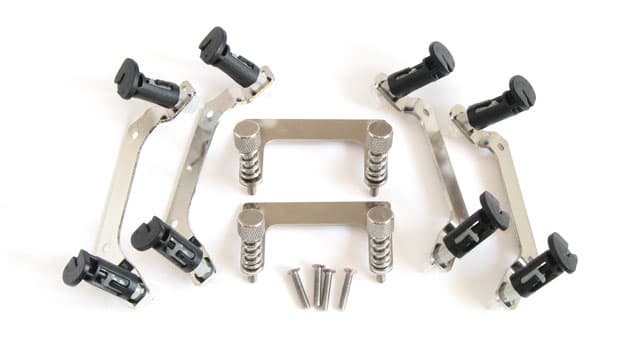

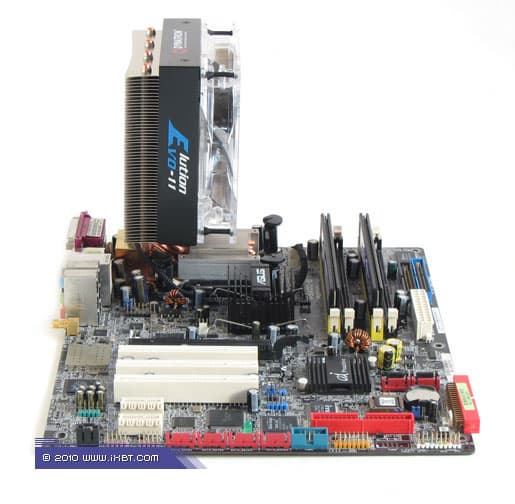

Эксплуатационная эргономика. Инсталляционный комплекс продукта предельно прост — для платформ Intel LGA775 и LGA1366 предусмотрены две пары планок с референсными замками-кембриками (то есть, установка практически эквивалентна манипуляциям с типовыми «боксовыми» кулерами), не намного сложнее обстоит дело и в системах AMD, где EVO-11 прикручивается к пластине-супинатору сокета с помощью подпружиненных винтов. В обоих случаях крепеж обеспечивает жесткий контакт радиатора и процессору, гарантируя хорошую теплоотдачу и соответствие нормативным требованиям Intel/AMD.

Неплохим дополнением к к эксплуатационным характеристикам продукта также выступают:

  • силиконовые штифты, смягчающие фиксацию вентилятора
  • широкий диапазон ШИМ-регулировки (500-2200 об/мин)
  • высокоэффективная предустановленная термопаста


Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения премиум-класса.

Диаграмма 1. Температурные показатели (температура процессорного ядра, максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

*Ориентировочный показатель

Как видим, в максимальном обесшумливании EVO-11 способен показать весьма интересную результативность — он приближается к уровню соперников, специально адаптированных под слабонапорные потоки (Noctua NH-U12P, Xigmatek Thor's Hammer и Zalman CNPS10X Performa). Причем, залогом успеха здесь является специфический радиатор продукта — с семью тепловыми трубками, которые широко расставлены в оребрении и обеспечивают «охват» всей доступной поверхности теплообмена (в условиях дефицита вентиляции это приобретает очень серьезное значение!). Любопытным выглядит также прямое сравнение двух тестовых конфигураций EVO-11 (штатной и эталонной) — даже несмотря на ослабленную производительность, штатный вентилятор практически не уступает референсному Scythe Slip Stream. То есть, можно заключить, что технические параметры здешнего оребрения подобраны вполне оптимально, как раз с прицелом на тихоходные (и, соответственно, почти бесшумные) вентиляторы.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Развитие событий вновь благоволит нашему подопытному — EVO-11 демонстрирует вполне уважительные показатели, опережая серьезного соперника Scythe Kama Angle и немного не дотягивая до основной группы конкурсантов (ASUS Royal Knight, Noctua NH-U12P, Titan Fenrir, Zalman CNPS10X Performa). Между тем, адаптация под обесшумленное функционирование уже в этом режиме начинает выходить ему боком — прирост эффективности получается не столь значительным, как у других кулеров, что может поставить EVO-11 в неудобное положение при дальнейшем увеличении скорости вентиляторов.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Что ж, наши опасения оказываются ненапрасными — EVO-11 заметно сбавляет темп и начинает пробуксовывать, занимая второе место с конца, после морально устаревшего кулера Thermaltake MaxOrb EX. Очевидно, ложкой дегтя здесь становится неоптимальный теплосъемник, который уже не успевает за парой «трубки-оребрение» (способной справиться с гораздо более интенсивной теплонагрузкой) и, тем самым, вносит дисбаланс в тепловую конфигурацию кулера. По-хорошему, спецам Dynatron следовало бы внимательнее отнестись к проработке этого теплосъемника (хотя бы в части используемых материалов — заменив алюминий на медь).

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Ситуация во многом остается прежней: хотя мы и наблюдаем традиционно сглаженную расстановку сил, с не очень уж и значительным перевесом в пользу того или иного соперника (исключением можно назвать разве что только безусловных лидеров Thermalright IFX-14 и Xigmatek Thor's Hammer), результативность EVO-11 от этого нисколько не выигрывает — он застревает в хвосте колонны, реально конкурируя лишь с гораздо более дешевыми кулерами среднего класса — Cooler Master Hyper 212 Plus и Ice Hammer IH-4350B. Все-таки, оптимумом для нашего подопытного являются обесшумленные рабочие режимы (скорость вентилятора 500-700 об/мин) — именно там он способен проявить себя по максимуму. Все же другие режимы — это, увы, в большей мере компромисс, чем действительно привлекательное решение.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Температурные показатели (температура околосокетных компонентов)



Диаграмма 12. Рейтинг «Соотношение эффективность/шум»

Выводы

Рассмотренный кулер Dynatron EVO-11 предлагает весьма интересную совокупность технических качеств — это опрятный конструктив, удобная инсталляция и повышенная эффективность в обесшумленных рабочих режимах. Дело, впрочем, не обходится без отдельных недостатков, к коим следует отнести неоптимальную аэродинамику штатного вентилятора и упрощенную конфигурацию теплосъемника. Однако все эти нюансы являются сугубо минорными и практически не влияют на функциональные характеристики кулера. В итоге, если дополнительно учесть приземленный розничный ценник (порядка 45 долларов), то Dynatron EVO-11 можно смело ставить в зачет при подборе эффективного и эргономичного охлаждения, пригодного для всех актуальных процессоров Intel и AMD, включая топовые четырехъядерные и шестиядерные модели.

Итак, по результатам нашего исследования, за оригинальные технические наработки кулер Dynatron EVO-11 получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Dynatron новых успехов в развитии и совершенствовании линейки хай-эндовых кулеров, сдобренных привлекательной функциональностью и разумным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Приложение 1. Методика тестирования систем охлаждения премиум-класса (платформа Intel LGA775)



Благодарим компанию Jou Jye Computer GmbH , дистрибутора продукции Dynatron в Европе, за предоставленный на тестирование кулер.
