Двухдиапазонный ADSL2+ модем ZyXEL P660RT2

1186

Компания ZyXEL недавно представила линейку продуктов, которые поддерживают все современные стандарты ADSL, как с точки зрения скорости (ADSL/2/2+), так и в плане поддержки различных стандартов связи и частотных диапазонов (Annex).

Эта линейка построена на базе новой платформы, получившей название Absolute ADSL. Использование подобных устройств имеет один несомненный плюс — существенно большее, чем у обычных устройств, «время жизни». Например, если ваш провайдер перешел на новый, более производительный стандарт или вы решили установить охранную сигнализацию — нет необходимости менять модем. Максимум, что может потребоваться, — небольшое изменение конфигурации, да и то не всегда. Дополнительными элементами Absolute ADSL являются адаптация устройств к российским телефонным линиям, поддержка NetFriend, IPTV и IP-телефонии.

Мы рассмотрим первого представителя линейки — двухдиапазонный ADSL2+ модем P660RT2. Модель уже можно встретить в розничной продаже, стоимость на момент написания статьи составляла около 1300 рублей. Поддержка двух диапазонов в данном случае означает совместимость этой модели, как с обычными телефонными линиями, так и с оснащенными охранной сигнализацией (напомним, что они требуют другого частотного диапазона — Annex B, против обычного Annex A). Кроме того, модем поддерживает Annex M — увеличение скорости аплинка (от пользователя к провайдеру) до 3,5 Мбит/с и Annex L — работу на линиях большой протяженности (до 7 км). Отметим, что все эти возможности требуют в обязательном порядке поддержки со стороны провайдера.

Аналогичное замечание касается и высоких скоростей для ADSL2/2+ — если ваш модем поддерживает эти стандарты, «ответная часть» провайдера также должна их поддерживать. Сегодня большинство провайдеров стараются устанавливать как можно более современное оборудование — это более выгодно с точки зрения финансовых вложений. И хотя его реальное использование может сдерживаться множеством других факторов, массового внедрения ждать осталось недолго из-за конкуренции с ETTH-провайдерами. По сути, единственное отличие ADSL2/2+ — более высокая скорость получения информации от провайдера — до 12/24 Мбит/с (у ADSL максимум составляет 8 Мбит/с). Скорость никогда не бывает лишней, однако не стоит забывать, что более быстрые тарифы могут быть дороже. Еще одним преимуществом большой канальной скорости может быть использование таких сервисов как IP-телевидение или видео по запросу. Например, сегодня пользователи московского «СТРИМ-ТВ» при просмотре видео могут использовать всего около 1,5 Мбит/с для загрузки информации из Интернет.

Приобретение современного модема с поддержкой ADSL2/2+, к сожалению, не означает, что у вас сразу возрастет скорость доступа к ресурсам Интернет. Для этого требуется поддержка и со стороны провайдера — его оборудование должно работать в этом режиме. Мы решили взглянуть на ситуацию «с обратной стороны» и задали несколько вопросов Парову Вячеславу Александровичу, директору компании ООО фирма «Верес».

В. Расскажите немного о своей компании

О. Наша компания была образована в 2002 году, сегодня штат насчитывает 60 сотрудников, мы является ADSL-провайдером на рынке Челябинской области. Абонентская база на конец 2005 года составляла 500 абонентов, а в настоящий момент количество абонентов превышает 3000.

В. Какое оборудование вы используете?

О. Мы используем станционное оборудование ZyXEL, так как оно соответствует мировым стандартам качества и отвечает очень высоким требованиям по надёжности и стабильности работы.

В. Как можно оценить готовность вашей сети к принятию ADSL2/2+ клиентов?

О. Еще в 2005 году мы стали переходить на оборудование с поддержкой технологии ADSL2+, а в настоящее время новые абоненты подключаются только по данной технологии.

В. Сколько ваших абонентов уже используют ADSL2/2+ модемы?

О. Около 80% нашей абонентской базы подключены именно по технологии ADSL2+.

В. Какие новые возможности появляются у этих пользователей?

О. Пользователи ADSL2+ модемов имеют возможность пользоваться всеми сервисами сети «Верес-ADSL» со скоростью до 24 Мбит/с, что втрое выше, по сравнению с технологией ADSL, также технология ADSL2+ позволяет подключать абонентов по телефонным линиям большей протяженности и более низкого качества, тем самым увеличивая сегмент потенциальных пользователей нашей сети. Кроме того, мы постоянно ведем работы по увеличению количества дополнительных сервисов для абонентов, и в настоящее время готовится к внедрению услуга «Видео по запросу», поэтому абоненты с модемами ADSL2+ первыми смогут оценить данную услугу.

В. Не будет ли проблемой на пути внедрения новых технологий пропускная способность магистральных каналов связи?

О. В настоящее время мы не испытываем проблем с пропускной способностью магистральных каналов, а в перспективе видим еще большее её увеличение. Если абоненты и могут почувствовать недостаток скорости, то это чаще всего проблема пропускной способности исходящих каналов связи от конкретных серверов, а не магистральных каналов.

В. Есть ли какие-то особенности ценовой политики для «быстрых» пользователей?

О. Как уже было отмечено выше, около 80% абонентов сети «Верес-ADSL» подключены по технологии ADSL2+, в связи с чем введение особых условий для данной абонентской группы практически не изменило бы общей ценовой политики нашей компании. Поэтому все наши абоненты обслуживаются по единой линейке тарифных планов.

В. Предлагает ли ваша компания какие-либо внутренние ресурсы для своих абонентов?

О. Да, конечно, в сети «Верес-ADSL» существует большое количество дополнительных услуг, из которых можно выделить такие сервисы, как «Верес-Видео», «Верес-Фото», «Персональное Дисковое Пространство» (файловый сервер). Кроме того, в нашей сети успешно работают игровые серверы.

В. Насколько они востребованы? И отличается ли отношение к ним у ADSL2/2+ абонентов?

О. Стоимость трафика с указанных серверов льготная, поэтому все дополнительные услуги заслуженно пользуются большой популярностью среди наших абонентов. А абоненты, подключенные по технологии ADSL2+, получают эти услуги с более высокой скоростью, что еще больше поднимает к ним интерес.

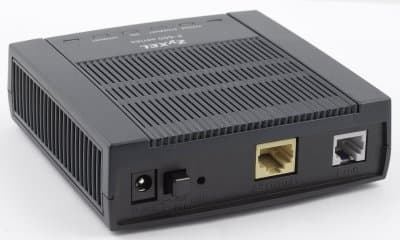

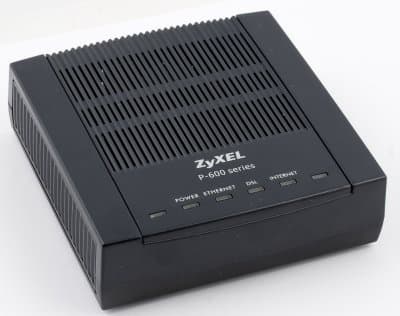

Модем представляет собой небольшое, почти квадратное устройство. На задней панели находятся порты DSL и Ethernet, кнопка сброса, разъем и включатель питания. Набор индикаторов стандартный — питание/статус, активность локальной сети, статус DSL, состояние подключения к сети Интернет.

В комплект устройства входит блок питания, универсальный сплиттер с переключателем режима Annex A или Annex B, телефонные кабели, краткое описание, компакт-диск с программным обеспечением и документацией, и патч-корд для подключения к ПК или маршрутизатору. Комплект минимальный и достаточный, отметим только относительно крупный блок питания.

Таблица спецификаций ZyXEL P660RT2
корпус пластиковый, допускается только горизонтальная установка; исполнение Indoor
WANодин порт ADSL2+;
поддерживаются ITU G.992.1 G.dmt, ADSL2 G.dmt.bis (G.992.3),ADSL2 G.lite.bis (G.992.4), ADSL2/2+ Annex M, ADSL2+ (G.992.5), Reach Extended ADSL (RE ADSL);
до восьми PVC 8;
поддержка Annex A и Annex B
LANодин порт  FastEthernet
основные возможности
конфигурирование устройства и настройка клиентовадминистрирование через WEB-интерфейс, telnet, SNMP, FTP, TFTP;
возможность сохранения и загрузки конфигурации;
встроенный DHCP сервер;
поддержка UPnP
метод организации доступа в ИнтернетNetwork Address Translation (NAT-технология);
поддерживаются режимы SUA и Full Feature;
возможности NAT включают в себя: One-to-One, Many-to-One, Many-to-Many Overload, Many-to-Many No Overload, Server;
поддерживается FTP, SIP ALG;
возможна работа в режиме Bridge
DNSвстроенный DNS-сервер (dns-relay);
поддержка динамического DNS DynDNS
внутренние часыприсутствуют; возможно ручное задание времени или синхронизация через интернет
встроенные утилитыping;
диагностика DSL линии
логирование событийнет
статическая маршрутизация до 16 маршрутов
динамическая маршрутизацияRIPv1, RIPv2
файрволблокировка некоторых сервисов;
защита административных интерфейсов
виртуальные сервераподдерживаются;
возможно указание разных public и private портов
дополнительная информация
тип БПвнешний, 9 В 1А
версия прошивкиV3.40(AXN.1) от 07/24/2007
размеры105×110×35 мм
вес 170 г

Установка и настройка

Настройку модема можно проводить несколькими способами: с использованием программы NetFriend, через Web-интерфейсе (включая режим «Помощника») или через Telnet.

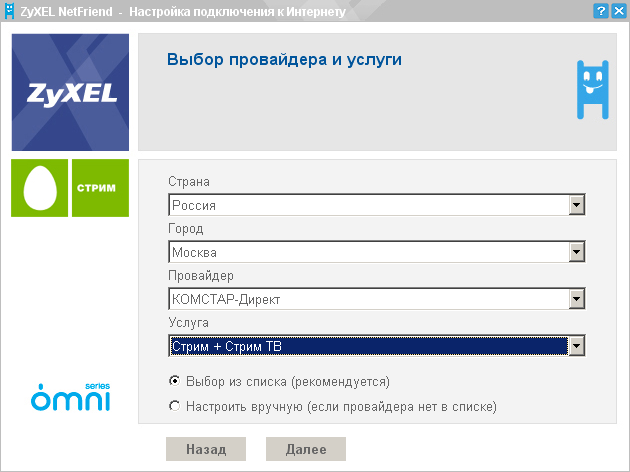

NetFriend уже неоднократно упоминался в наших обзорах. Эта программа действительно упрощает настройку устройств для работы со многими провайдерами. Например, для работы со «СТРИМ» достаточно только указать имя и пароль для подключения, все остальное программа сделает сама. Процесс занимает несколько минут и совершенно прозрачен для пользователя. Хотя стоит порекомендовать производителю сделать мобильный вариант программы для работы прямо с компакт-диска, без установки на ПК - это будет еще проще и быстрее.

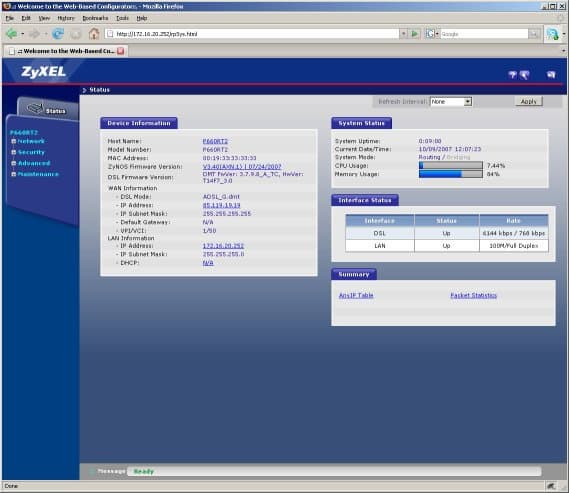

В целом Web-интерфейс настройки P660RT2 аналогичен другим моделям сетевого оборудования последнего поколения от компании ZyXEL. Внешнее отличие состоит только в сокращенном количестве пунктов (например, нет настройки Wi-Fi и управления полосой пропускания). Рассмотрим их более подробно. На тестировании был модем с прошивкой V3.40(AXN.1) от 07/24/2007. Другие версии могут иметь отличные от описанных возможности.

WAN

Учитывая, что WAN мы первоначально настроили с использованием NetFriend, то делать в этом пункте еще что-то — смысла нет. Хотя в некоторых случаях он пригодится. Например, если вы установили охранную сигнализацию и нужно поменять режим работы с Annex A на Annex B. Конечно, это можно сделать и через NetFriend, однако если нужно поменять только этот параметр — быстрее будет через Web-интерфейс. Устройство поддерживает до восьми виртуальных каналов, однако их реальное использование при наличии только одного порта Ethernet менее удобно, чем у многопортовых моделей. Как мы уже говорили выше, данный модем удобен тем, что подходит для простого добавления ADSL-подключения в готовую сеть. Для повышения надежности можно использовать встроенную функцию резервирования канала — при потере связи (обрыве кабеля или отсутствии оплаты услуг) трафик может перенаправляться модемом на резервный канал.

LAN

Здесь все привычно – можно задать IP-адрес самого устройства, поддерживается DHCP сервер или релай. Устройству можно назначить два дополнительных IP-адреса LAN-интерфейса. Поддерживается протокол динамической маршрутизации. Удобно, что есть возможность назначить DNS-сервера, раздаваемые встроенным DHCP-сервером, не только для работы с провайдером, но и, например, внутреннего сервера, что позволит просто реализовать работу с именами внутри сети.

NAT

Устройство поддерживает режимы SUA и полнофункционального NAT. Для SUA можно установить правила перенаправления портов. Возможно указание разных портов для внешнего и внутреннего адресов в этом режиме. Здесь же можно включить поддержку SIP ALG.

Filter

Это единственный пункт в разделе Security, он позволяет включить блокировку некоторых сервисов с внешней стороны (например, Telnet или FTP).

Advanced

Данная группа собрала в себе все дополнительные настройки устройства. Для большинства стандартных применений пользователю здесь ничего не нужно менять. Таблица маршрутизации может содержать до 16 статических маршрутов. Несколько неожиданно для своего класса, устройство поддерживает и расширенное управление политиками IP-маршрутизации (до 12 политик по 6 записей типа «фильтр-действие»). Поддержка динамического DNS, пожалуй, наиболее востребованная функция данной группы настроек. Использование сервиса DynDNS.ORG позволит пользователю, который работает с динамическим IP-адресом WAN-порта получить доступ к своему компьютеру или сети из Интернета (например, для доступа к файлам или WEB-камерам). В пункте Remote MGMT можно настроить варианты управления устройством — поменять порты, включить доступ из WAN или ограничить его определенными адресами. Это все относится к протоколам WWW, telnet, FTP, SMTP и DNS. А для ICMP можно выбрать интерфейсы, которые будут отвечать на запросы команды ping. Устройство поддерживает UPnP и порты по запросу клиентов могут «пробрасываться» автоматически.

Maintenance

В этой группе собраны системные настройки и служебные утилиты по работе с устройством. В частности, можно поменять имя устройства, пароль администратора и пользователя (он может только смотреть статус, но не менять какие-либо параметры), настроить внутренние часы. Часы работали сразу и как надо для Москвы — автоматически синхронизировались через Интернет, и временная зона была установлена правильно (включая режим летнего/зимнего времени). Функции работы с флэш-памятью также обычны — обновить прошивку, сохранить/восстановить/сбросить конфигурацию. Пункт диагностики достаточно грустный — можно использовать встроенную утилиту ping (работает как по IP, так и по имени) или посмотреть статус ATM и DSL. Обратите внимание, что лога событий не ведется, так что удачная работа часов, собственно, нигде не применяется.

Тестирование

Тестирование устройства проводилось в нескольких режимах. Сначала мы использовали специальное оборудование (DSLAM) для проверки максимальных скоростей работы на протоколах ADSL/ADSL2/ADSL2+. Тесты проводились по нашей стандартной методике с пакетами максимального размера. Результаты представлены на диаграмме.

Работа в полнодуплексном режиме (одновременная передача и прием информации) обозначена суффиксом (fdx). Как видно по результатам, модем имеет высокую производительность во всех режимах. Падение скорости приема данных в режиме полного дуплекса обусловлено спецификой ADSL-каналов связи и очень большой нагрузкой на отдачу, которая генерируется нашим тестовым пакетом.

Реальное использование модема с московским провайдером «СТРИМ» показало, что на тарифном плане со скоростями 6144/768 Кбит/с можно получить скорость скачивания файла с сервера компании 5,5 Мбит/с и закачки на наш FTP 0,7 Мбит/с, что практически совпадает с максимальными возможностями ADSL-линка. Стабильность работы модема в этих условиях также была на высоте — за все время тестирования проблем со связью не было.

Несмотря на то что устройство имеет только один порт Ethernet, его можно использовать и для одновременной работы Интернета и IP-телевидения. Приставка подключается через обычный коммутатор, а на устройстве делаются соответствующие настройки дополнительных PVC (например, с использованием NetFriend) — и можно смотреть ТВ. Единственная тонкость касается DHCP-сервера — его придется отключить и прописать на всех компьютерах локальной сети адреса вручную. И не стоит забывать, что ТВ достаточно ресурсоемко, так что в настоящий момент на обычном ADSL его просмотр существенно снижает скорость скачивания информации из Интернета.

Проверка безопасности состояла в сканировании WAN-порта модема в режиме настроек по-умолчанию (за исключением собственно DSL-соединения) программой Nessus. Она не нашла ни одной уязвимости, что является отличным показателем. Если вы используете проброс портов на компьютер в локальной сети или включили удаленное управление с WAN-порта, это может снизить уровень защиты.

Заключение

Новая модель ADSL2+ модема от компании ZyXEL показала в работе высокую надежность и производительность. Однако не стоит забывать, что для использования всех его возможностей необходима поддержка со стороны провайдера. Программа NetFriend может полностью настроить модем за несколько минут при минимальной помощи пользователя. Установка в качестве интерфейса порта Ethernet позволяет использовать модем с любым оборудованием, а не только с ПК с Microsoft Windows, как часто бывает у недорогих USB-моделей. Встроенная функция NAT-роутера пригодится в случае, если нужно подключить более одного устройства к сети Интернет.

В целом, модем отлично подходит для использования тем, кого не устраивают возможности устройств «все-в-одном». Если модем отдельный, то у вас появляется больше свободы в построении сети: можно использовать гигабитный коммутатор для проводной связи, установить беспроводную точку доступа нового стандарта и в удобном вам месте, и так далее (в том числе и поменять сам модем, скажем, на WiMAX устройство). Так что если вы часто меняете сетевое оборудование или не любите стандартных решений — то купленный сегодня модем прослужит долго и, может быть, даже переживет других участников сети. Не стоит забывать, что одновременная поддержка Annex A и B также способствует повышению срока жизни устройства.

Плюсы

  • возможность настройки через NetFriend;
  • максимальная универсальность (порт Ethernet, поддержка ADSL/2/2+, совместимость с Annex A и Annex B, IPTV, IP-телефония);
  • высокая скорость работы;
  • небольшой размер.

Минусы

  • относительно крупный блок питания.
