Интернет-центр ZyXEL P660HWP со встроенным адаптером HomePlug AV


Домашние интернет-центры 660-ой серии от компании ZyXEL уже рассматривались на страницах нашего издания. В этом году производитель решил добавить в линейку новую модель — P660HWP. Ее ключевой особенностью является встроенный адаптер для передачи информации по электропроводке.

Устройство особенно хорошо подойдет тем, кто хочет установить домашний ADSL-канал для доступа к Интернет и IP-телевидению, а возможность (или желание) прокладывать дополнительные провода, отсутствует. Обычные компьютеры и ноутбуки могут работать по беспроводному каналу, а для приставки IPTV можно использовать встроенный адаптер HomePlug AV, который позволяет использовать в качестве сетевой среды обычную электросеть во всей квартире.

Отметим, что у нас на тестировании был предпродажный образец устройства (beta-сэмпл), а некоторые сложности, с которыми мы столкнулись во время проведения тестов, были оперативно решены службой техподдержки компании ZyXEL, и ко времени появления в продаже будут полностью исключены, а новая прошивка будет более функциональна.

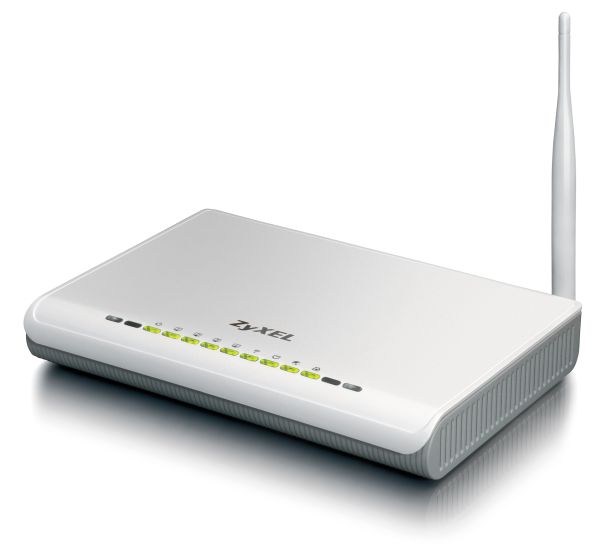

Внешний вид устройства, по сравнению с предшественниками в серии, претерпел сильные изменения: вместо темного матового корпуса теперь используется белый глянцевый пластик. По форме интернет-центр напоминает модель P-334, однако несколько больше. Отметим, что в США аналогичная модель имеет другой дизайн. Для индикации работы устройства и активности портов используются девять светодиодов. Они позволяют легко определить состояние устройства и возможные проблемы.

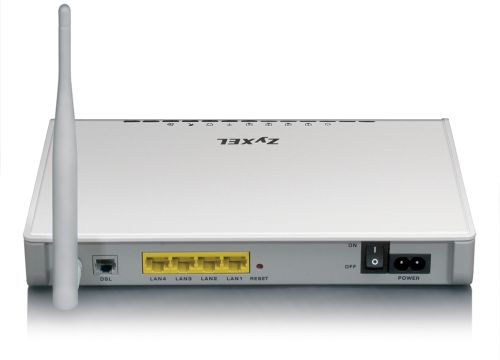

Все разъемы находятся с обратной стороны корпуса. Здесь расположены: съемная антенна c повышенным коэффициентом усиления, ADSL-порт для подключения телефонной линии, четыре порта LAN, кнопка сброса, механический выключатель питания и разъем для кабеля питания. Поскольку устройство имеет встроенный адаптер HomePlug AV, то и блок питания находится внутри корпуса. Отметим, что из-за этого интернет-центр нагревается немного больше своих собратьев, однако если не закидывать его подушками, перегрева не будет. Корпус, при необходимости, можно повесить на стену (только в ориентации «разъемами вниз»).

Настройку устройства проще всего осуществить с использованием программы NetFriend. Сначала мы так и поступили и еще раз на практике убедились, что это действительно удобно и быстро. NetFriend позволяет настроить ADSL-подключение, беспроводную сеть Wi-Fi, HomePlug AV и поменять пароль администратора.

Второй вариант для более опытных пользователей — классический Web-интерфейс. В нем присутствует и режим помощника, однако смысла в его использовании нет, поскольку NetFriend существенно лучше.

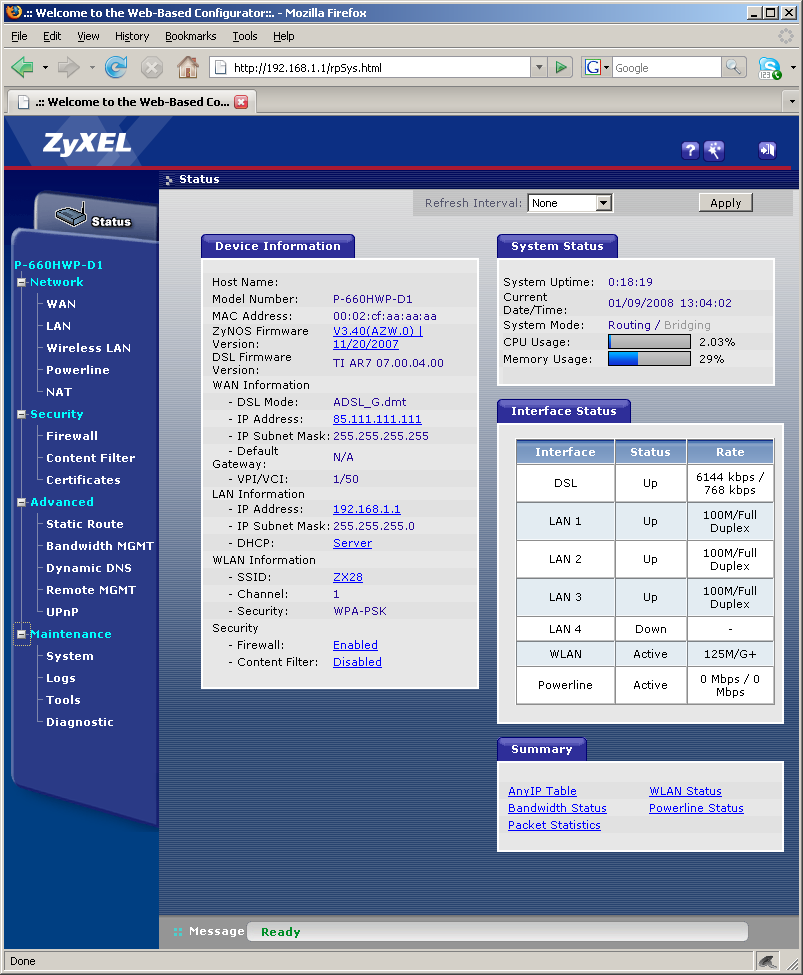

Сам Web-интерфейс уже многократно описывался нами, так что кратко пройдемся по нему и остановимся только на некоторых особенностях. Первая страница отображает полную информацию о текущем режиме работы устройства. Включая состояние всех портов, загрузки процессора и оперативной памяти. Здесь же присутствуют ссылки на разные полезные таблицы — DHCP-сервера, беспроводных клиентов, статистики сети.

В настройках WAN-порта все стандартно. Отметим возможность настройки до восьми виртуальных сетей и функцию резервирования канала через другой шлюз. С LAN тоже все просто — можно настроить IP-адрес порта и задать два дополнительных адреса для логического сегментирования сети, DHCP-сервер, протоколы RIP и мультикаст. Удобно, что из таблицы адресов, выданных клиентам, можно сразу выставить резерв на любой MAC-адрес. В текущей версии прошивки (V3.40(AZW.0) от 11/20/2007) через Web-интерфейс нельзя настроить IPTV — это делается только через NetFriend или консоль.

Беспроводная сеть настраивается без особых проблем. Можно выбрать имя сети, канал, режим защиты WEP, WPA/WPA2, WPA/WPA2-PSK и его параметры. Предусмотрен фильтр на 32 записи для MAC-адресов клиентов. В использованной версии прошивки есть небольшая недоработка в фильтре символов для ключа шифрования — можно ввести только цифры и буквы. Однако через NetFriend (или консоль) можно установить любой ключ.

Отдельная группа посвящена настройке HomePlug AV. Здесь можно установить ключ сети, посмотреть состав текущей сети, включая MAC-адреса клиентов и тех устройств, которые к ним подключены, и скорость, на которой работают адаптеры.

Настройки NAT включают в себя выбор режима (SUA или полнофункциональный) и настройку виртуальных серверов. Можно транслировать сразу диапазон портов, а их номера на внешнем интерфейсе могут не совпадать с используемыми на сервере внутри сети.

Межсетевой экран работает на сегментах WAN to LAN, LAN to WAN, WAN to WAN / Router и LAN to LAN / Router. В параметрах фильтров могут участвовать адреса, сервисы (включая десять пользовательских), день и время работы. Доступны операции Permit, Drop, Reject. Дополнительно присутствует настройка защиты от DoS-атак. Также предусмотрен фильтр контента с выбором ключевых слов, расписанием работы и доверенными IP-адресами.

Дополнительные возможности стандартны — статические маршруты, управление полосой пропускания (включая WLAN-сегмент), поддержка сервиса DynDNS (www.dyndns.org), удаленное управление по WWW/telnet/FTP/SMNP и поддержка UPnP.

Системные настройки также не отличаются от аналогичных продуктов: установка часов (в том числе и с синхронизацией через Интернет), ведение логов (внутри устройства, поддерживается отправка на syslog сервер или по e-mail), обновление прошивки, сохранение и восстановление конфигурации и диагностика линии.

Как мы уже говорили, существенным элементом рассматриваемого интернет-центра является встроенный адаптер HomePlug AV. На нашем сайте уже рассматривались подобные продукты, но если вы не читали этих статей, то коротко напомним, что это, и для чего может быть полезно. Стандарт HomePlug AV относится к семейству технологий, которые используют самую обычную электропроводку в качестве сетевой среды. Основным преимуществом такого решения является отсутствие необходимости прокладки дополнительных кабелей для подключения сетевого оборудования — достаточно, чтобы в помещении имелась электропроводка (сеть 220 В).

Кроме того, HomePlug AV позволяет подключать любые устройства с Ethernet-интерфейсом — компьютеры, медиаплееры, сетевые накопители (NAS), игровые приставки, IPTV-адаптеры, IP-видеокамеры, IP-телефоны и даже коммутаторы или роутеры. Стоит отметить, что все это работает только при подключении через единую сеть электропитания. Разные фазы (часто квартиры на одной площадке для балансировки нагрузки подключаются к разным фазам) и, конечно, различные сетевые фильтры не допускают прохождение через себя сигнала. Производительность данного типа сети зависит от расстояний между устройствами, однако заметное падение скорости наблюдается на расстояниях более 50 метров, так что для обычных квартир этого можно не учитывать (производитель приводит цифру максимальной дальности в 300 метров). Теоретическая производительность HomePlug AV составляет 200 Мбит/с. У стандарта предыдущего поколения HomePlug 1.0 Turbo (иногда версию называют 1.1) — 85 Мбит/с. Всего в одной логической сети может быть 16 устройств (в будущем планируется увеличение этого количества до 64 путем обновления прошивок).

Для защиты информации (например, чтобы сеть не «ушла» к соседям) используется шифрование передаваемых данных с использованием стойкого алгоритма AES. Поскольку в одной среде может существовать несколько сетей одновременно, их отличают по названию сети, непосредственно связанному с ключом шифрования. Это название должно быть записано в каждый адаптер сети.

На пользовательском уровне адаптеры HomePlug AV похожи на «удлинители Ethernet» — вы просто вставляете адаптер в электросеть и получаете новую розетку Ethernet. Настройка адаптеров включает в себя только «прошивку» упомянутого выше имени сети. Все будет работать и сразу из коробки, поскольку адаптеры уже настроены на стандартное имя. Но с точки зрения безопасности, его все-таки лучше поменять. Обычно к каждому сетевому адаптеру идет своя программа, с использованием которой это можно сделать, подключив компьютер в Ethernet-порт адаптера.

Однако с P660HWP все еще проще — можно не использовать программу, а настроить все прямо из NetFriend или Web-интерфейса интернет-центра. Для этого используется так называемый Device Access Key (DAK), который индивидуален для каждого адаптера и записан на его корпусе. Зная его, можно задать имя сети для каждого HomePlug AV адаптера в сети, даже если они не производства ZyXEL. Собственное программное обеспечение адаптеров, кроме установки имени сети, имеет дополнительные функции, такие как отображение уровня сигнала, диагностика адаптера, обновление его прошивки и так далее. Кстати, настраивать все адаптеры, планируемые для установки в сеть, можно в одной розетке и на одном ПК, а потом просто переставить их на необходимые места.

По сравнению с беспроводной сетью стандарта 802.11g, HomePlug AV обеспечивает большую скорость передачи данных и лучшую стабильность связи. Так что если нет необходимости именно в беспроводном подключении, то стоит рассмотреть вариант построения сети на базе устройств HomePlug AV. У этого стандарта есть еще одна полезная особенность — через него можно подключать декодеры IPTV (использующие мультикаст- и броадкаст-трафик), тогда как Wi-Fi (во всех реализациях, включая 802.11n) технически не допускает такого применения.

Однако нужно упомянуть и один небольшой недостаток самой технологии — если у вас отключили электричество, то никакие ИБП не помогут удержать связь. Так что здесь придется выбирать — или шанс работать без электричества или сеть по электропроводке. Конечно, речь идет о домашней электропроводке, которую сложно полностью «посадить» на ИБП или резервный источник.

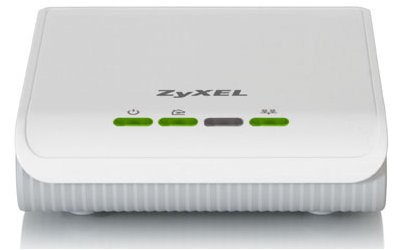

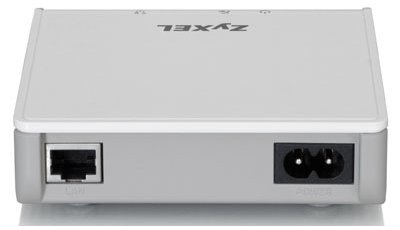

В качестве примера расскажем об адаптере ZyXEL PLA400, который мы использовали совместно с P660HWP. Этот адаптер выполнен в виде небольшой коробочки со съемным кабелем питания. По сравнению с виденными ранее устройствами, которые непосредственно вставлялись в розетку, такой вариант может обеспечить лучшее охлаждение за счет возможности расположения устройства в любом месте. На корпусе расположены три индикатора (питание, активность HomePlug AV и активность Ethernet) и стандартная сетевая розетка RJ-45 с автоматическим определением типа подключения (Auto MDI/MDIX).


Отметим, что в серию PLA у компании ZyXEL входят еще адаптеры PLA470 (имеет 4 порта Ethernet встроенного коммутатора) и PLA401 (для установки в розетку).

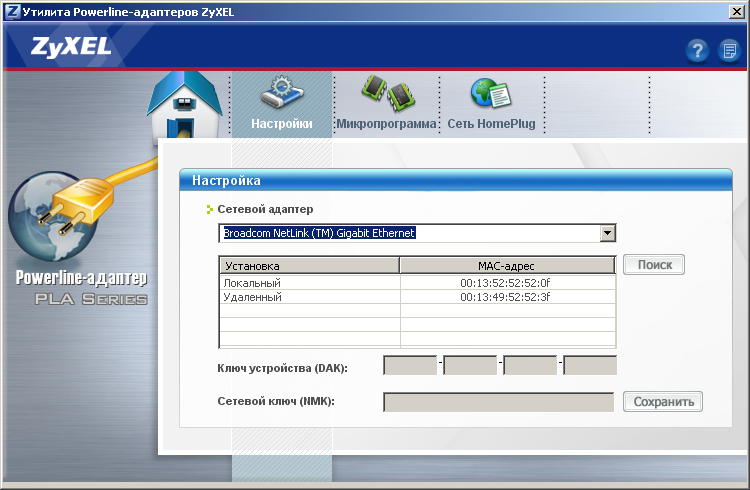

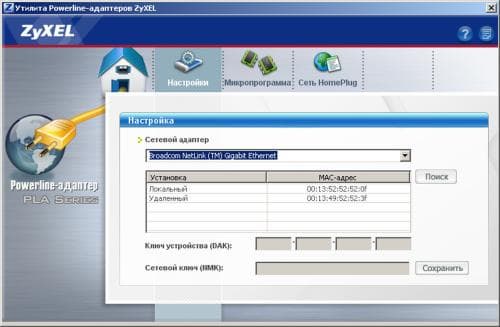

В комплект поставки входит адаптер, кабель питания, сетевой кабель, краткое описание и компакт-диск с фирменной утилитой настройки. Последняя имеет русскоязычный интерфейс и может использоваться для проверки функционирования сети и настройки всех совместимых адаптеров.

Стоит рассказать об особенностях реализации порта HomePlug AV в рассматриваемой модели интернет-центра. Один из вариантов использования этой технологии — подключение декодера IPTV (например, для работы со СТРИМ-ТВ). Использование электропроводки позволяет установить его в любом месте квартиры без необходимости прокладки сетевых кабелей. В текущей версии прошивки в этом режиме на HomePlug AV может быть только приставка IPTV и не может быть других устройств. Учитывая наличие в P660HWP и Wi-Fi, это не сильно ограничивает возможности. Если хочется использовать HomePlug AV для создания сети (например, подключить сетевой медиаплеер, для которого забыли проложить кабель), то декодер нужно будет подключить в один из LAN-портов интернет-центра. При необходимости, можно использовать сразу все интерфейсы для создания локальной сети (LAN, Wi-Fi и HomePlug AV) и подключения IPTV через электросеть, однако в этом случае настройка несколько сложнее, так как придется отключать встроенный DHCP-сервер и назначать адреса всем устройства вручную. По информации компании ZyXEL, в настоящее время ведутся работы над прошивкой, которая позволит максимально использовать возможности устройства и при этом сохранить легкость настройки и управления.

Тестирование интернет-центра проводилось с подключением к московскому провайдеру «КОМСТАР-Директ» с услугой «СТРИМ Интернет+ТВ». Настройка устройства с использованием NetFriend заняла, буквально, несколько минут. Потребовалось только ввести имя и пароль пользователя и выбрать режим работы ТВ (точнее, варианта подключения приставки — на порт LAN, или через HomePlug AV). IPTV сейчас использует не очень большой битрейт, так что проблем с его работой через электросеть не возникло. Это действительно удобный вариант подключения приставки в произвольной точке квартиры, если обычных сетевых проводов нет.

О скорости ADSL сказать особо нечего, поскольку несмотря на то, что само устройство может работать на ADSL2+, использованный провайдер сегодня официально предоставляет услуги только по «обычному» стандарту ADSL. Его реальная скорость вполне соответствовала выбранному тарифному плану.

Тестирование производительности HomePlug AV мы провели по нашей стандартной методике. Во время этих тестов IPTV было отключено на интернет-центре, и адаптер работал в режиме моста с LAN-сегментом. В качестве второго устройства сети использовался упомянутый выше PLA400, в Ethernet-порт которого был подключен еще один компьютер. Расстояние между розетками, в которые были включены устройства, составляло около шести метров. При этом в электросети присутствовали все обычные для квартиры устройства — электролампы, аудио-видео и бытовая техника и даже ИБП. В этих условиях мы получили скорость 45 Мбит/с из LAN к PLA400 и 40 Мбит/с в обратную сторону. Если обмен информацией идет одновременно в двух направлениях, то общая производительность составляет 55 Мбит/с. При использовании других методик, в синтетических тестах можно получить и большую скорость — около 70 Мбит/с в одном направлении. Тест по передаче большого файла дает цифру около 40 Мбит/с. Как видно из результатов, полученная скорость заметно больше, чем у большинства 802.11g-адаптеров, работающих в идеальных условиях. Дополнительный тест на воспроизведение HD-видеофайлов с NAS на сетевой медиаплеер по сети HomePlug AV (расстояние между устройствами составляло более 30 метров) показал пригодность данной технологии и использованного оборудования и для данной задачи. Дополнительно мы проверили работу интернет-центра с оборудованием другой компании. Интересно, что тест с адаптером Planet PL-501 показал немного меньшую скорость — 40 и 30 Мбит/с, соответственно. Сегодня все контроллеры HomePlug AV построены на чипсетах одной компании, так что проблем с совместимостью, скорее всего, не будет, как не было их и у нас.

Скорость передачи данных по беспроводной сети оценивалась совместно с адаптером ZyXEL G-320H. Расстояние между антеннами составляло около трех метров. Для шифрования данных использовался стандарт WPA-PSK. Во время тестирования в эфире присутствовало несколько других сетей. В этом режиме скорость передачи данных составила около 20 Мбит/с в обоих направлениях.

Для сравнения, мы измерили также скорость обычной 100 Мбит/с сети между двумя компьютерами, подключенными в соседние LAN-порты интернет-центра. При передаче данных в одном направлении, она составила более 90 Мбит/с. Это примерно в два раза больше, чем у HomePlug AV, и в четыре, чем у Wi-Fi. Так что если вы планируете ремонт, то желательно заранее подумать о создании кабельной структуры, тем более что она может использовать и гигабитные подключения, которые не сильно дороже, однако существенно быстрее. С другой стороны, если прямо сейчас вы не собираетесь использовать гигабит и возможности прокладки кабелей нет, то HomePlug AV в сочетании с Wi-Fi позволяют создать достаточно производительное и универсальное решение.


Рассмотренная в этой статье новая модель интернет-центра P660HWP от компании ZyXEL предлагает пользователям уникальную возможность организации высокоскоростной сети без прокладки новых кабелей. По всем остальным параметрам она полностью соответствует современным требованиям, предъявляемым к домашним многофункциональным сетевым устройствам: поддержка ADSL2+, четыре порта LAN, беспроводная точка доступа 802.11g, поддержка IPTV (в том числе и через электропроводку). Не стоит забывать и о возможности простой настройки с использованием NetFriend.

В продаже P660HWP ожидается весной этого года. Рекомендованная производителем розничная цена составляет 5831 рубль. Для комплекта из P660HWP и PLA400 она составляет 8418 рублей, а для адаптера PLA400 — 2635 рублей. Отметим, что обычно рыночная цена на продукты ZyXEL оказывается заметно ниже рекомендованной.

За уникальное сочетание технических характеристик Интернет-центр ZyXEL P660HWP получает награду в номинации «Оригинальный дизайн» (за март 2008 года).
