Интернет-центр ZyXEL P660HN EE

Несмотря на широкое распространение доступа в Интернет по технологии Ethernet, для многих пользователей нашей страны более доступным является вариант подключения по телефонной линии — ADSL. Честно говоря, нам даже не удалось вспомнить, когда мы последний раз встречались с оборудованием этого стандарта. А когда-то предоставляемые этой технологией скорости до 24 Мбит/с казались просто пределом мечтаний…

На самом деле и сейчас оборудование для работы по этой технологии, выпущенное более пяти лет назад, вполне работоспособно и обычно не имеет никаких проблем с обеспечением всех нужных сегодня функций и стандартов. Пользователи Ethernet-подключений с их вариациями VPN-режимов, пожалуй, могут только позавидовать этой стабильности.

Но вот чего точно не было в те времена — это быстрого Wi-Fi-подключения. И именно поддержка 802.11n и является основным отличием рассматриваемой сегодня модели. Также она имеет более производительный процессор, что положительно сказывается в работе под высокой нагрузкой. Речь в статье пойдет об интернет-центре (напомним, что так производитель называет привычные маршрутизаторы/роутеры, акцентируясь на более широких возможностях, чем у большинства массовых устройств) ZyXEL P660HN EE.

Для подключения к сети Интернет у него есть порт ADSL2+ с поддержкой скоростей до 24 Мбит/с, а также стандартов Annex L и Annex M. Их использование требует реализации и на стороне провайдера. Отметим, что работать на линиях с установленной сигнализацией эта модель не умеет (нет поддержки Annex B). Локальных клиентов можно подключить через четыре 100 Мбит/с проводных порта или же по Wi-Fi 802.11n с поддержкой скоростей до 300 Мбит/с. Есть и  возможность работы с трансляциями IPTV.

Комплект поставки

Устройство поставляется в привычной для последнего поколения устройств ZyXEL белой локализованной картонной коробке. Все описания, технические характеристики и сценарий использования даны исключительно на русском языке.

Интернет-центр ZyXEL P660HN EE: Упаковка

Комплект поставки обычный для ADSL-моделей: устройство, блок питания (12 В 1 А, наконец импульсный), сплиттер, два телефонных кабеля, один патч-корд, две антенны Wi-Fi, инструкция, гарантийный талон, компакт-диск с программой установки NetFriend и электронными версиями описаний.

Вся документация качественно переведена на русский язык. Объем руководства пользователя поражает — более 350 страниц в электронной версии. Хочется надеяться, что обновления прошивок не слишком скажутся на его точности.

Внешний вид

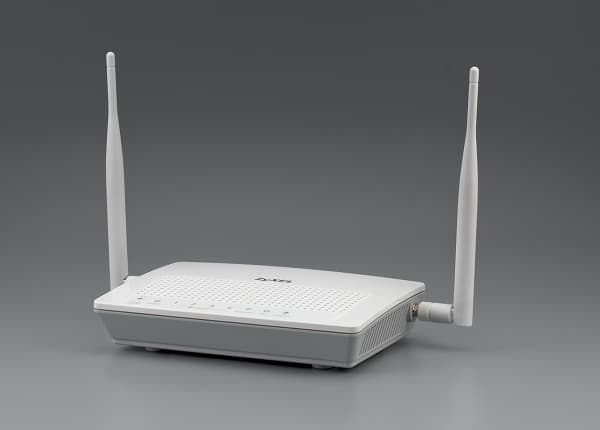

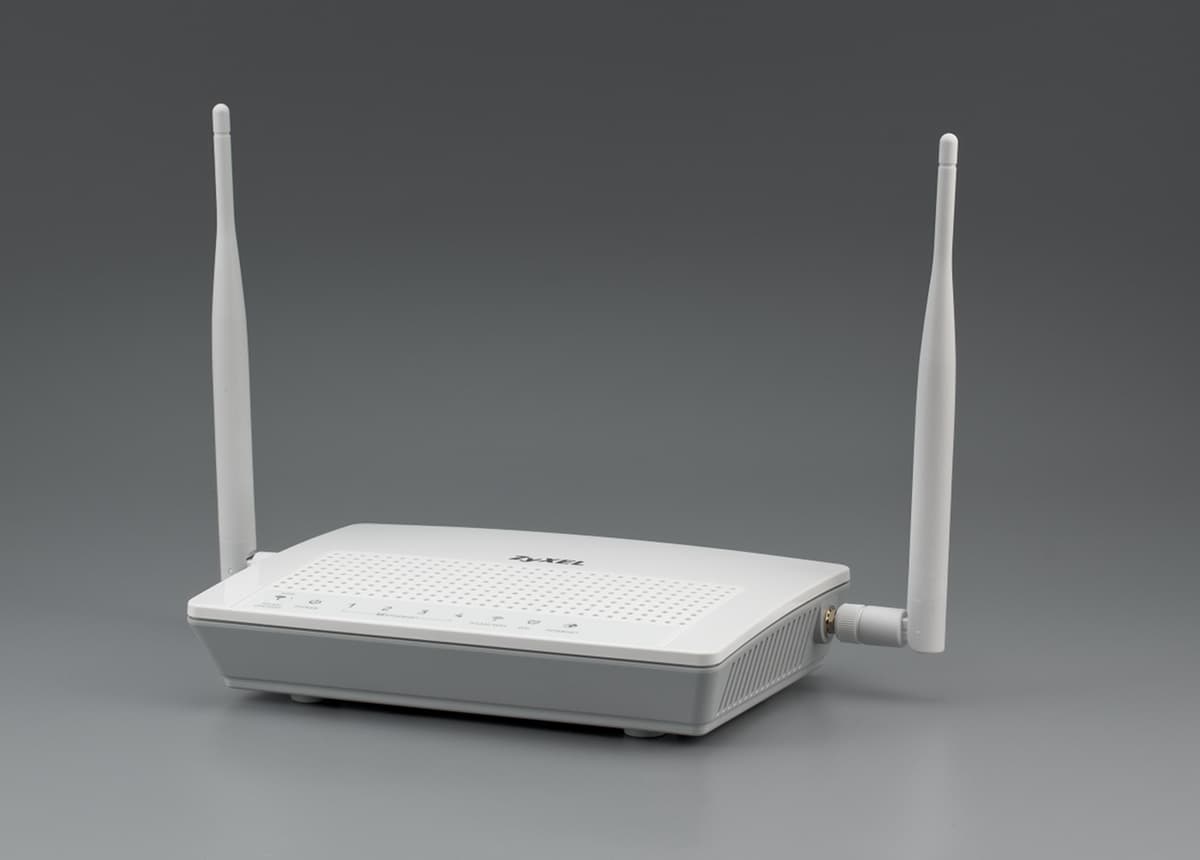

Устройство не похоже ни на одну из недавно рассмотренных моделей ZyXEL. Пластиковый корпус сверху белый глянцевый, а нижняя часть светло-серая и матовая. Требуемые размеры места размещения с учетом подключения штатных антенн и кабелей — 27×16×4 сантиметра, Антенны имеют шарниры около разъема, а их длина — около 20 сантиметров.

Верхняя и боковые стороны имеют решетки пассивной вентиляции.

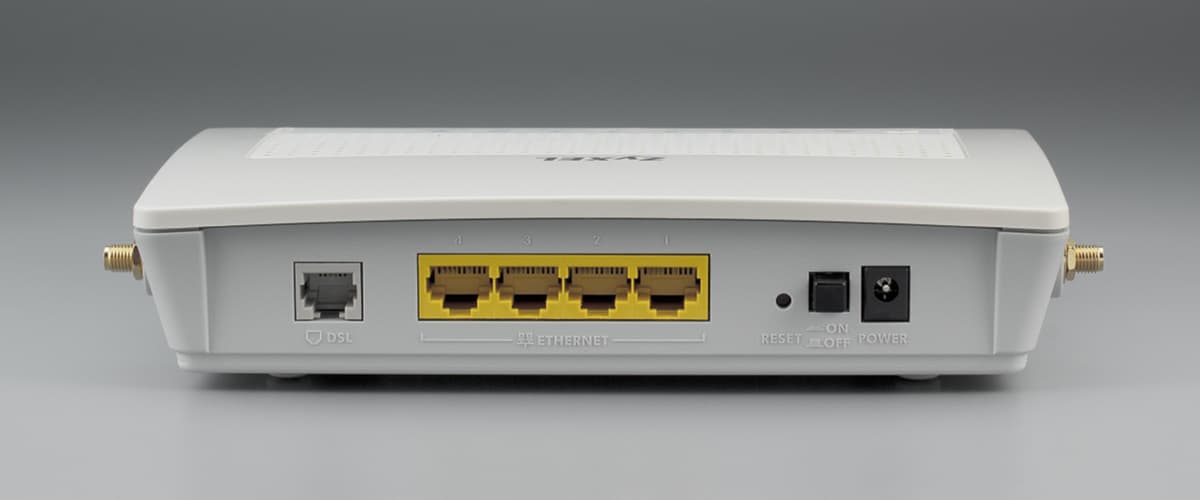

Разъемы для подключения кабелей находятся сзади. Здесь вы найдете вход блока питания, выключатель, скрытую кнопку сброса, четыре порта LAN и один порт ADSL. Антенны беспроводного модуля имеют усиление 5 дБи (как и большинства других устройств ZyXEL) и подключаются в разъемы на боковых торцах.

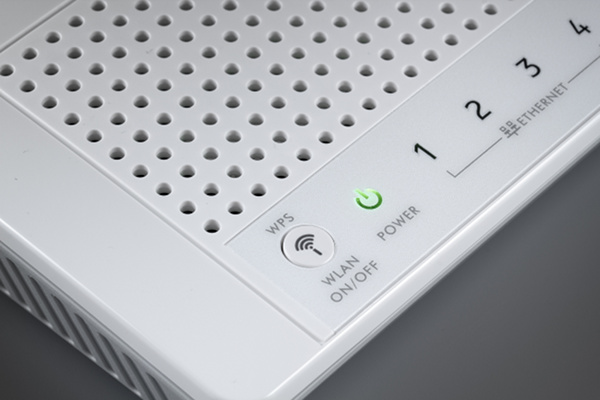

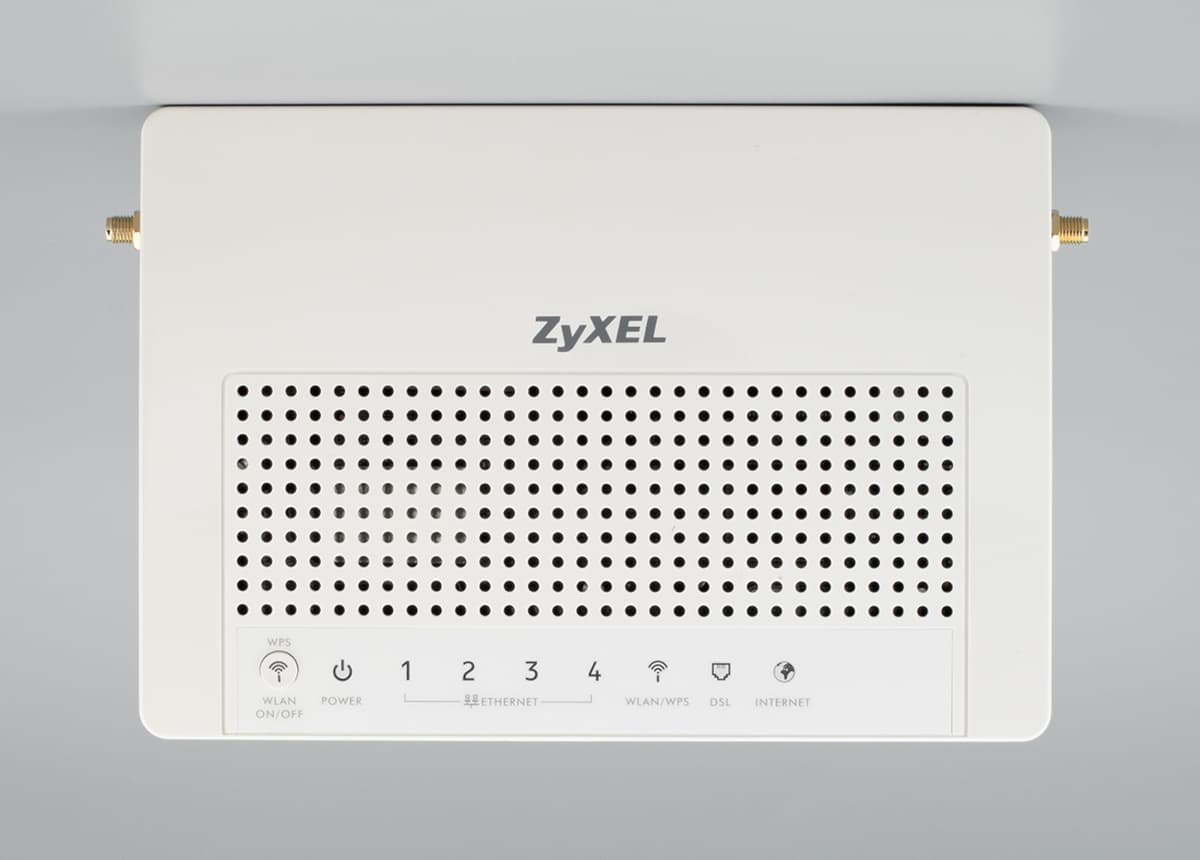

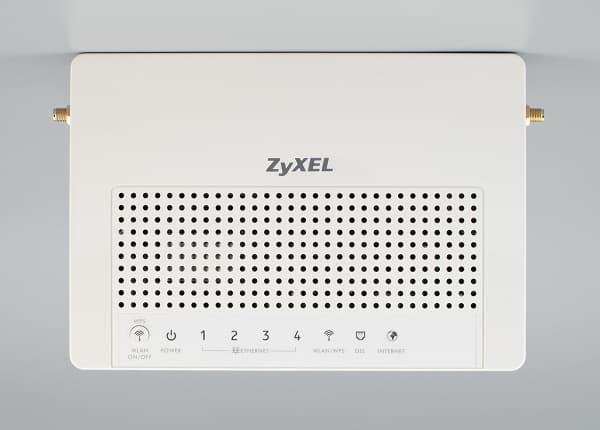

В передней части верхней крышки разместили кнопку безопасного подключения клиентов по технологии WPS и набор индикаторов: активность проводных портов, Wi-Fi/WPS, статус линии DSL, состояние подключения к интернету.

Интернет-центр ZyXEL P660HN EE: Индикаторы

На нижней поверхности корпуса есть резиновые ножки и крепления на размещения устройства на стене.

Начинка

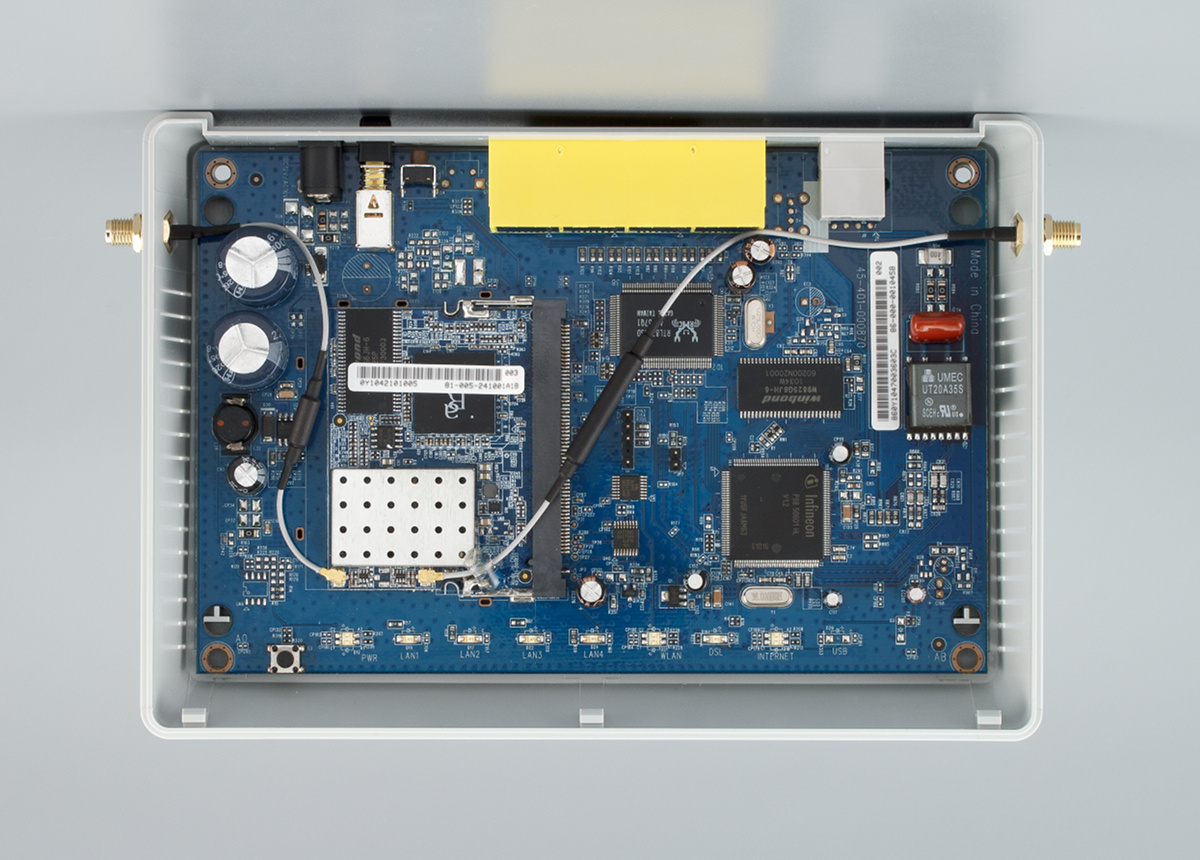

Аппаратная база устройства основана на процессоре Infineon PSB 50601 HL. В него же встроен и блок работы по линии ADSL. Объем оперативной памяти составляет 32 МБ, а для прошивки используется флеш-чип на 4 МБ. Сетевой коммутатор представлен микросхемой Realtek RTL8306SD. Она, к сожалению, поддерживает скорости только FastEthernet (100 Мбит/с). Конечно, при максимальной производительности ADSL на уровне 20 Мбит/с использование внутренних гигабитных портов не увеличит скорость доступа к интернету, однако если мы говорим о современном универсальном устройстве, то многим пользователям сегодня вполне пригодились бы гигабитные порты.

Беспроводной контроллер выполнен в виде готового модуля miniPCI и основан на решении RaLink — микросхемах RT2880F и RT2820L. Он умеет работать на частоте 2,4 ГГц и поддерживает в рассматриваемом устройстве режим 2T2R (до 300 Мбит/с).

Также на печатной плате можно найти консольный порт и место для установки разъема USB.

Настройка и возможности

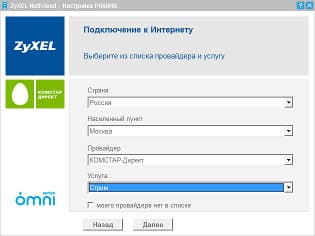

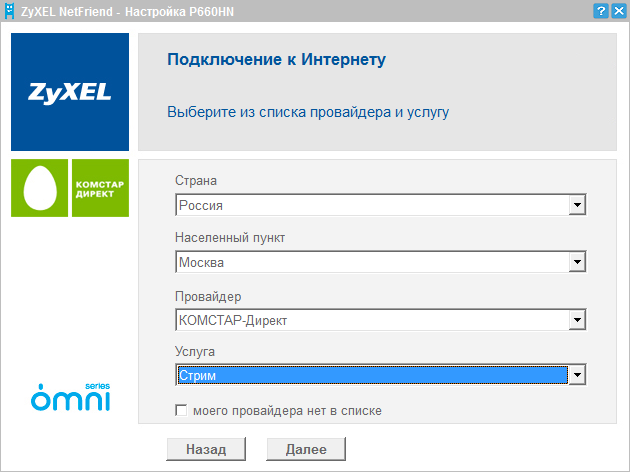

Для первоначальной настройки интернет-центров ZyXEL лучше всего использовать комплектную программу NetFriend, особенно если речь идет о ADSL. Единственным ее неудобством является необходимости инсталляции на ПК для использования.

Однако это вполне компенсируется простотой — нужно только выбрать провайдера из меню, указать имя пользователя и пароль и буквально через пару минут интернет-доступ будет настроен. Также ее можно использовать для настройки IPTV, изменения параметров беспроводной сети и некоторых других операций.

После настройки доступа, убедившись, что и после годового перерыва наш канал, ранее известный под именем «СТРИМ», все еще работоспособен, мы обновили прошивку на версию 3.70(BRY.1)D0_20110425 привычным образом через web-интерфейс.

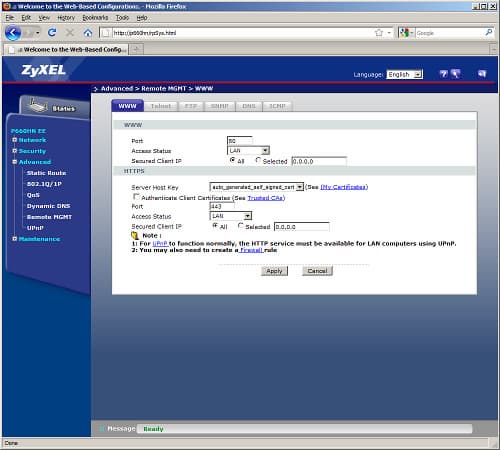

Он мало изменился относительно последних виденных нами моделей серии P660. В левой части окна расположено раскрывающееся меню, а основное пространство страницы занято вкладками с параметрами.

Все пункты собраны в четыре группы — «Network», «Security», «Advanced» и «Maintenance». Как уже понятно из этих слов — перевода на русский язык у него нет. Хотя есть варианты немецкого, французского, итальянского и даже турецкого.

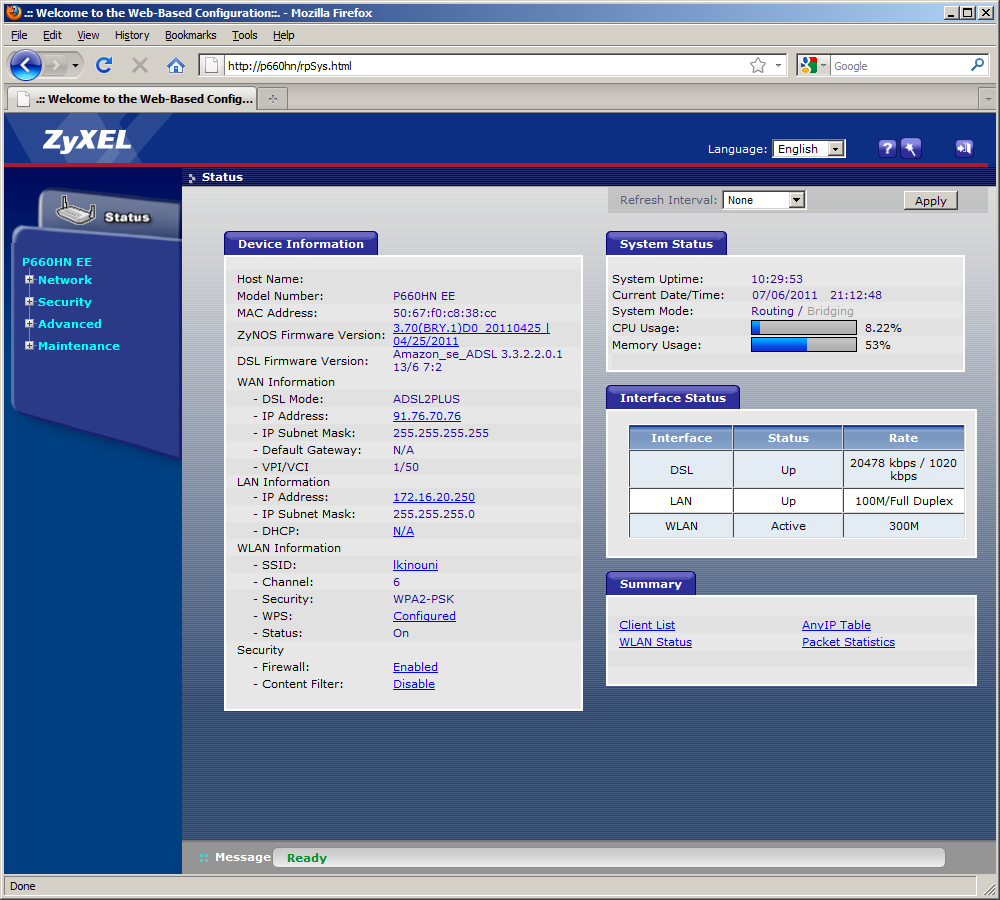

Отдельно упомянем фирменную страницу статуса интернет-центра, на которой приводится вся важная информация о текущем состоянии, в частности версия прошивки, статус сетевых подключений, время работы, загрузка процессора и оперативной памяти. Многие пункты имеют ссылки на соответствующие страницы с настройками (например, версия прошивки — на страницу ее обновления).

Рассмотрим все страницы и предоставляемые ими возможности настроек.

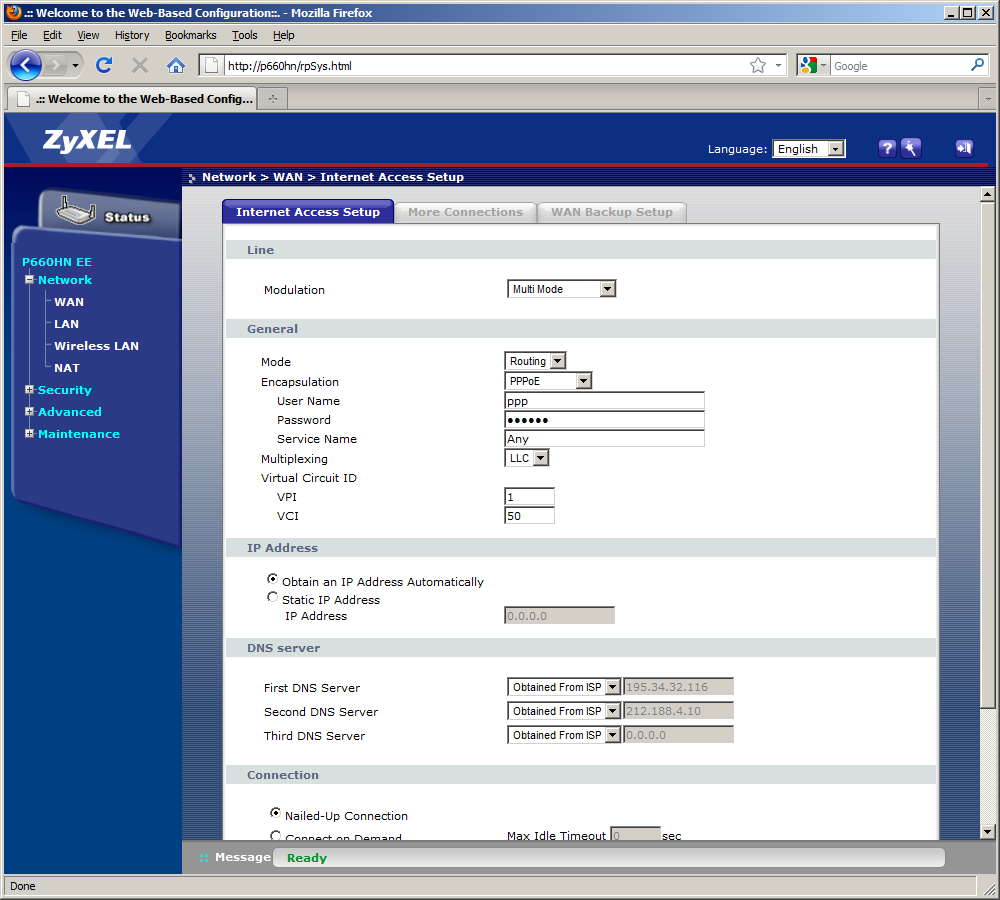

Настройки всех сетевых интерфейсов объединены в группу «Network». Как мы уже говорили выше, указать верные параметры для ADSL-соединения проще всего с использованием программы NetFriend. Но при желании можно все сделать и самостоятельно. Устройство традиционно поддерживает до восьми виртуальных подключений (PVC), каждое в режиме маршрутизации (обычно для работы с интернетом) или моста (часто используется для трансляции ТВ).

Предусмотрено автоматическое резервирование на установленный в локальном сегменте сети второй роутер. Критерием переключения может быть состояние линка DSL или проверка пинга для указываемых пользователем хостов.

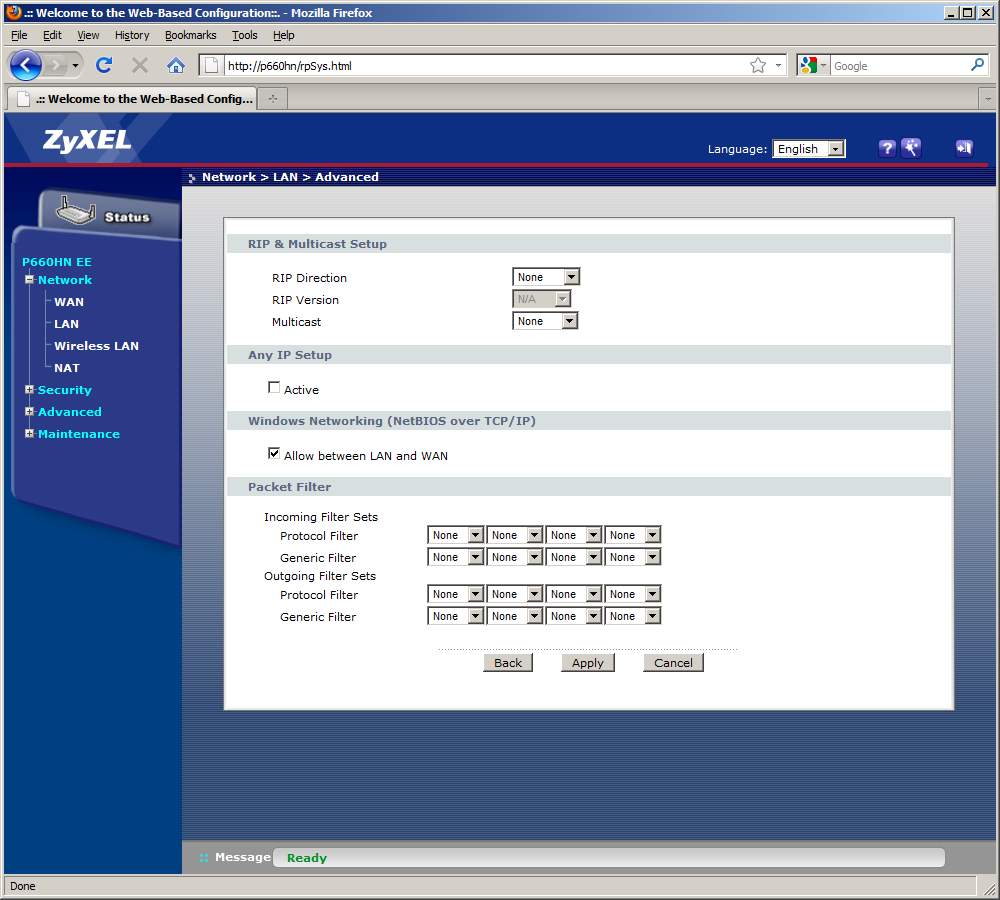

Для внешних и внутренних интерфейсов также можно включить работу протоколов RIP и мультикаста.

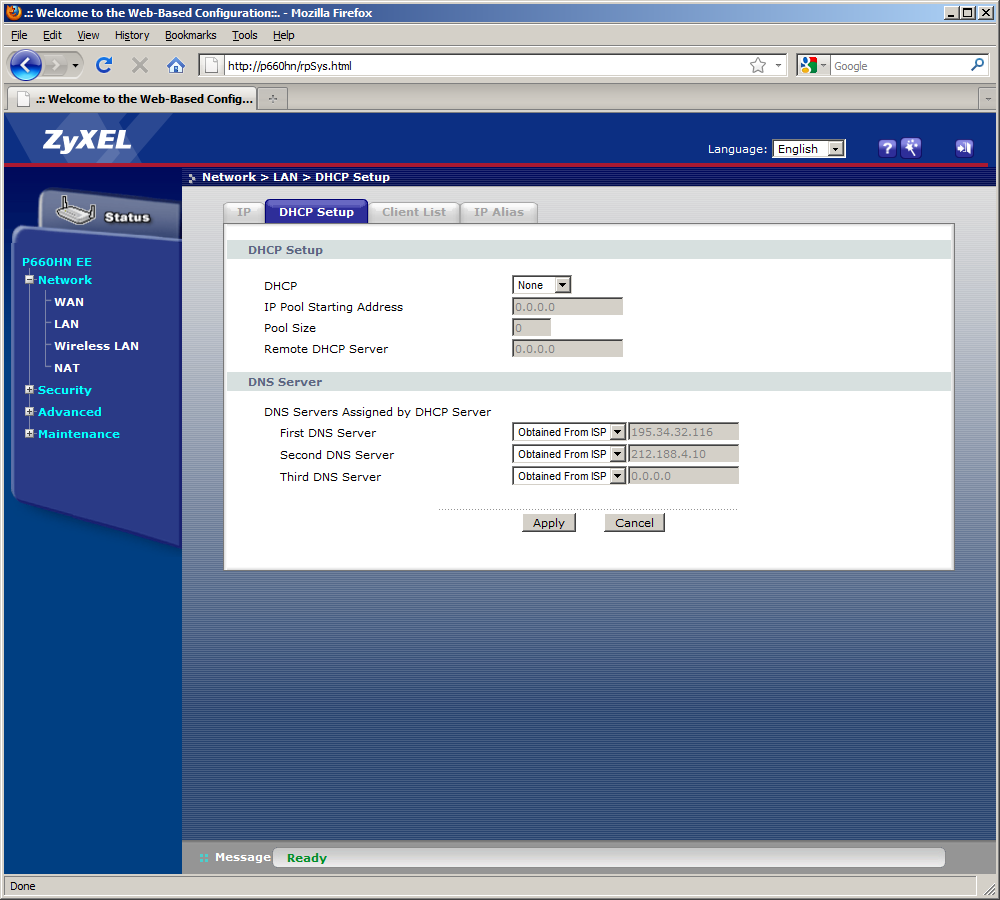

Параметры интерфейса локальной сети обычны для данного класса устройств: выбор адреса, включение сервера DHCP с возможностью резервирования адресов клиентов. Выделяется только характерная для устройств ZyXEL опция по установке одного или двух дополнительных IP-адресов этого интерфейса. Это может пригодиться при необходимости сегментирования локальной сети. Правда, адреса на клиентах нужно будет устанавливать в ручном режиме.

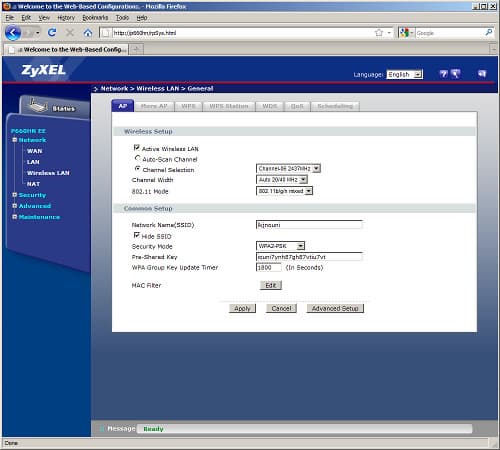

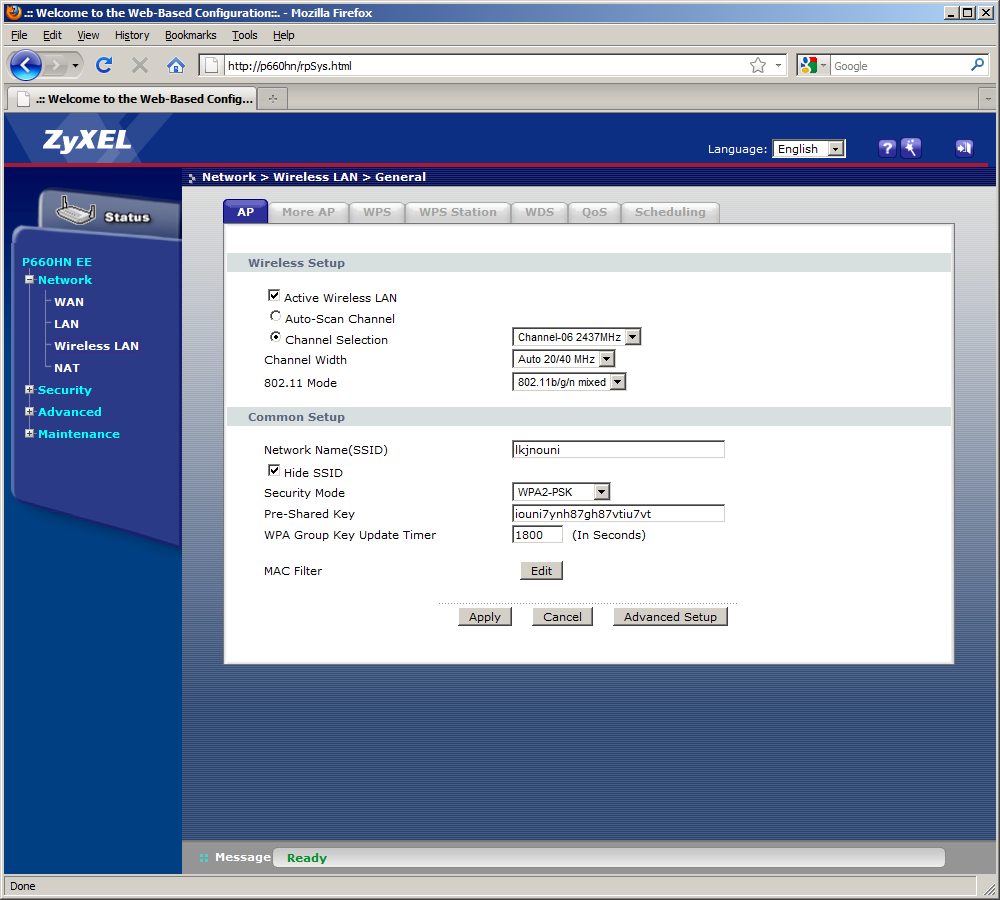

Модуль беспроводной связи — практически единственное отличие данной модели от ранее рассмотренных устройств. Пользователь может выбрать стандарт его работы (от «b» до «n» с разными комбинациями), канал (поддерживается режим «авто 20/40» для 802.11n), есть все актуальные опции шифрования, включая WEP и WPA/WPA2. Точка доступа позволяет создать до четырех виртуальных беспроводных сетей с разными именами и параметрами шифрования. Конечно же, они все работают на одном канале и разделяют общую полосу пропускания. Для простоты настройки клиентов есть поддержка технологии WPS (для основной/первой сети).

Отметим также возможность работы в составе WDS и совместимость с протоколом WMM. Еще одной интересной опцией является установка пользовательского расписания работы по дням недели с точностью до получаса.

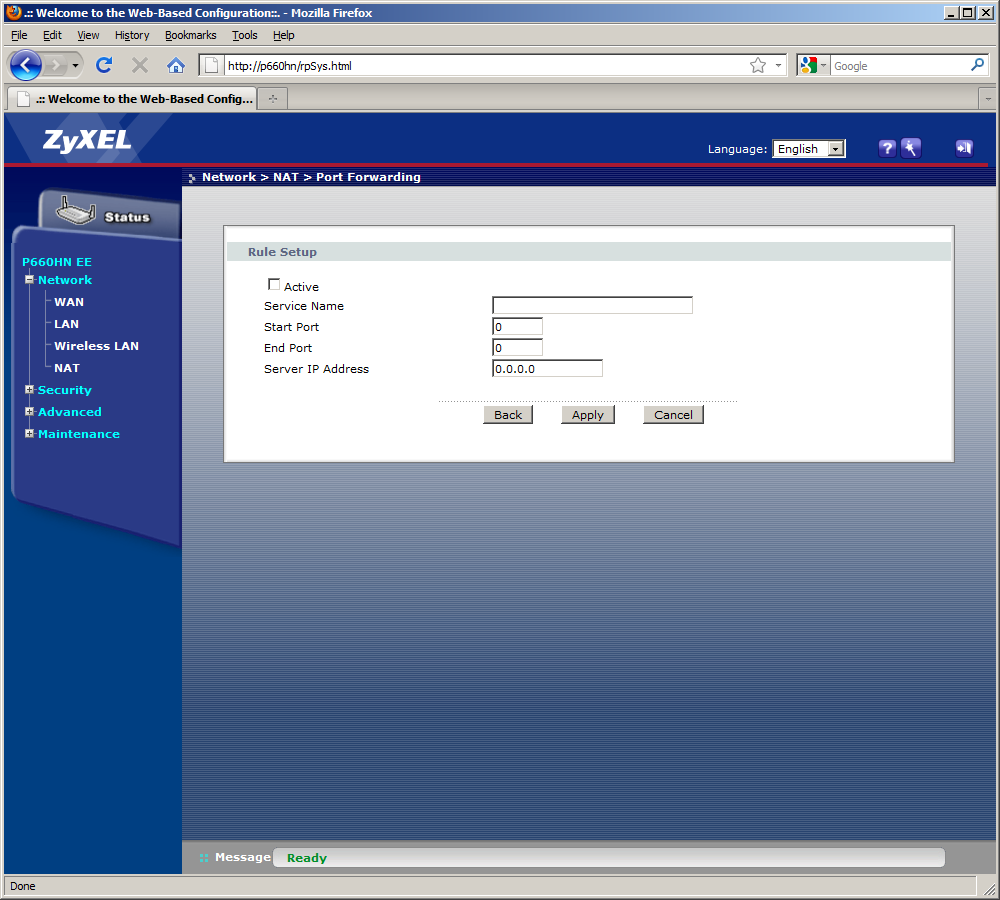

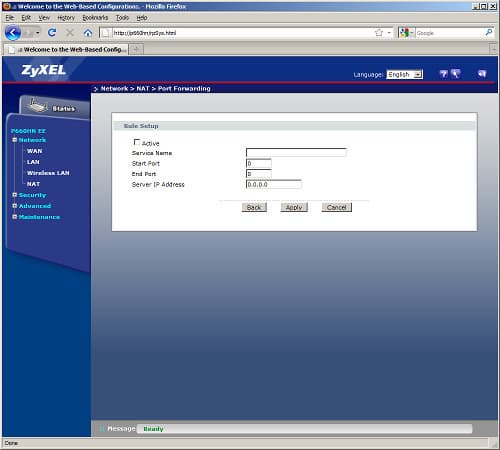

Доступ в интернет осуществляется по технологии трансляции сетевых адресов (NAT). В ней предусмотрено программирование портов для доступа внешних устройств к сервисам внутри локального сегмента. В параметрах указывается только диапазон портов и IP-адрес клиента. Так что внешние и внутренние порты не могут отличаться и отдельного выбора протокола TCP или UDP тоже нет. Упомянем встроенный ALG для протокола SIP.

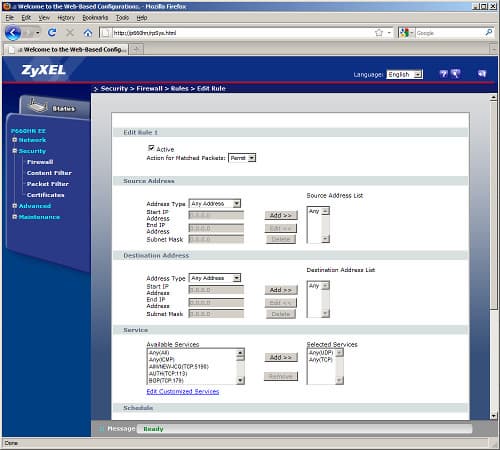

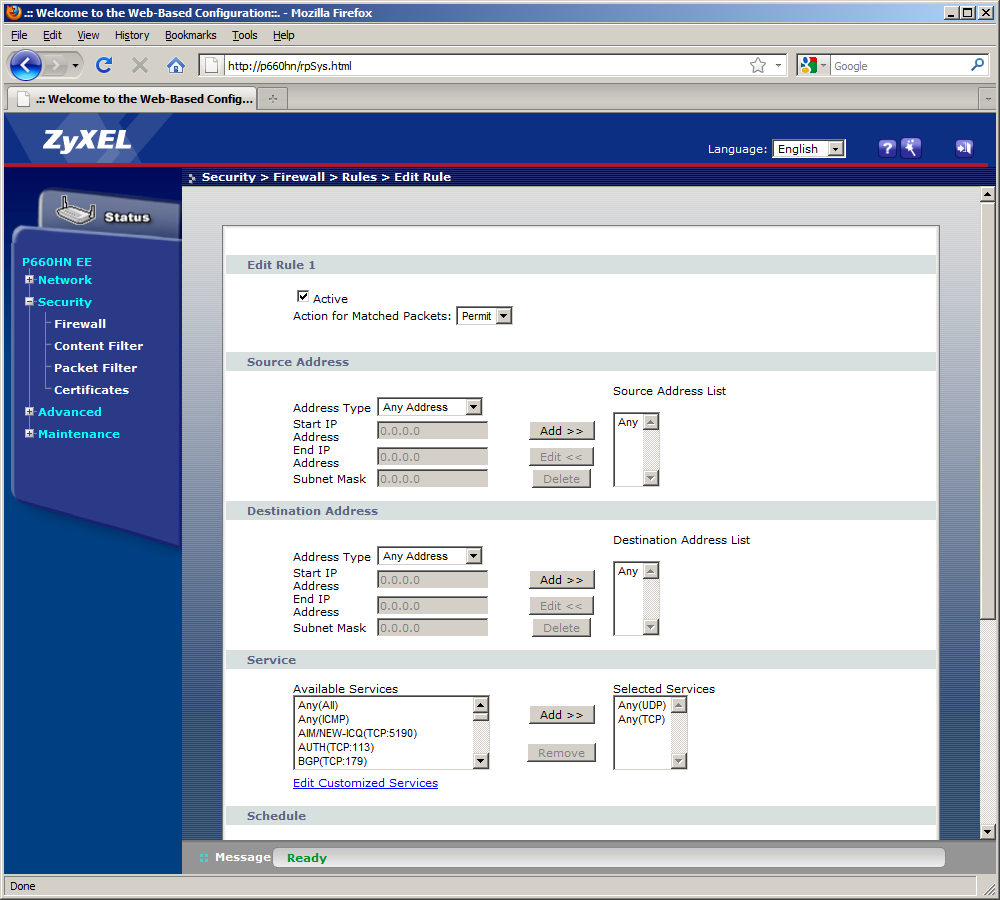

В группе «Security» пользователь может настроить встроенный межсетевой экран, фильтр контента, а также пакетный фильтр. Firewall работает на сегменте WAN-LAN, его правила могут включать в себя адреса источника и получателя, а также порты/сервисы. Для каждого правила можно указать расписание работы и действие (Permit, Drop, Reject).

Фильтр контента позволяет блокировать ресурсы по ключевым словам в URL. Есть возможность указания расписания его работы, а также диапазона IP-адресов клиентов, которые будут исключены из проверки.

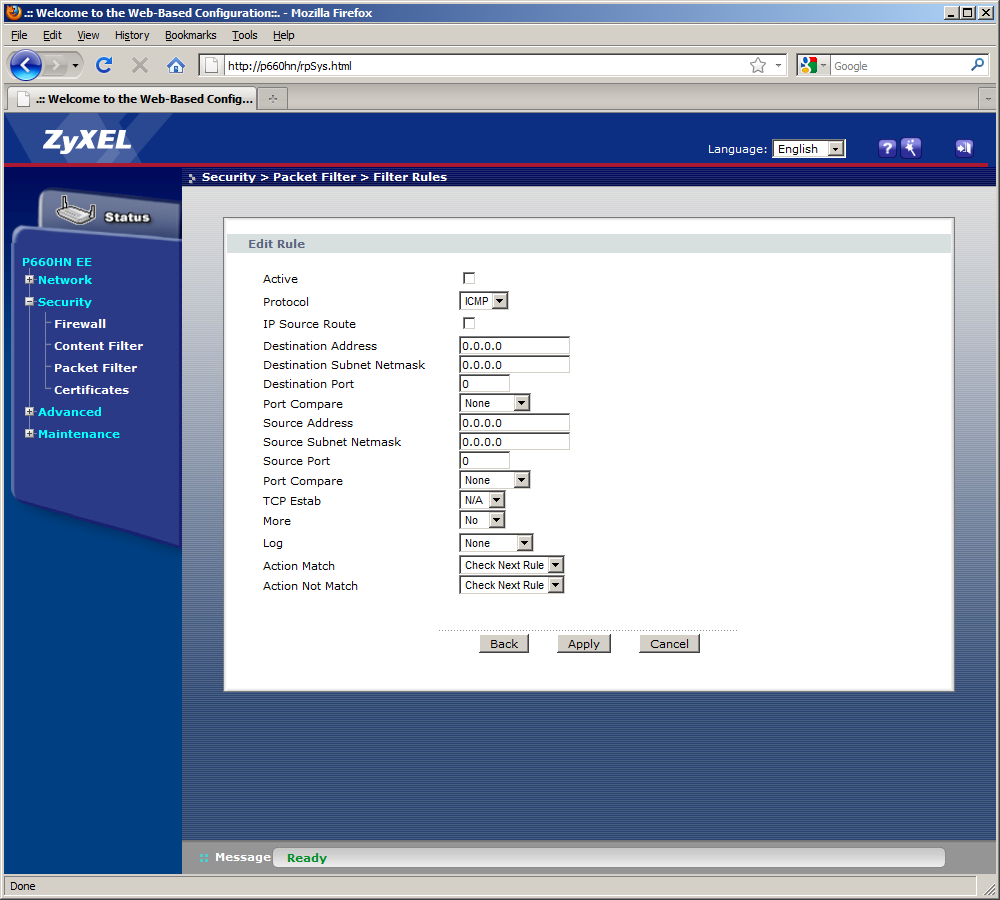

Передача данных по интерфейсам WAN и LAN может подвергаться дополнительной проверки пакетных фильтров. Допускается установка до четырех фильтров протокола и до четырех «общих» на каждое направление каждого интерфейса. Всего можно запрограммировать до дюжины наборов фильтров. В каждом из них указывается до шести правил. Сложно сказать, насколько подобная функция может быть востребована в рассматриваемом устройстве, но возможно, что существуют сценарии, в которые она хорошо вписывается.

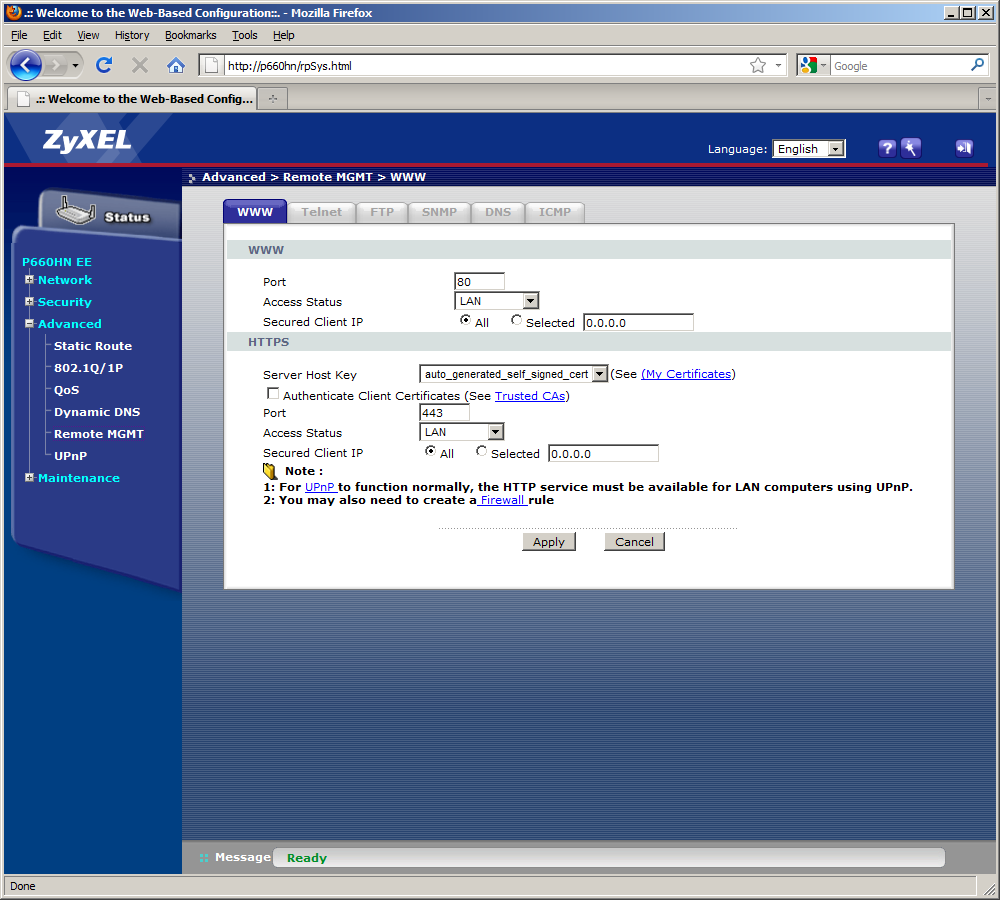

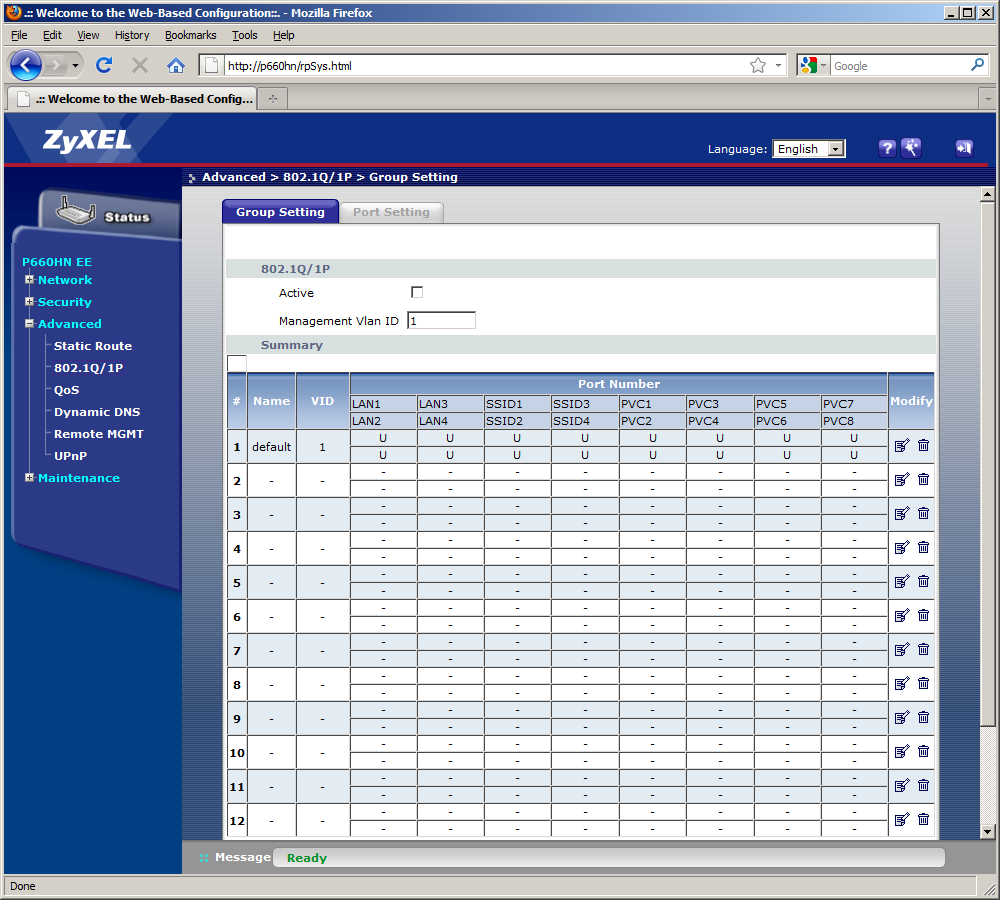

Дополнительные настройки устройства системы собраны в группе «Advanced». В частности, в ней можно найти установку пользовательских маршрутов (до шестнадцати), детальную настройку VLAN и приоритетов (802.1Q/1P, через это меню можно настроить и IPTV, хотя проще использовать NetFriend), систему управления трафиком QoS, клиент динамического DNS (только www.dyndns.org), параметры удаленного управления по протоколам HTTP(S)/Telnet/FTP и включение UPnP.

На наш взгляд, вторая и третья функции, как и упомянутый выше фильтр пакетов, вряд ли будут актуальны в домашних сценариях использования.

Для «Maintenance» остались знакомые по большинству моделей опции: установка имени системы, изменение пароля администратора, установка часов, параметры ведения логов, обновление прошивки, сохранение/восстановление/сброс конфигурации. Логи устройство ведет достаточно подробные, так, например, есть возможность выбора категорий сообщений, которые сохраняются в списке. Отправка по электронной почте возможна только через открытые SMTP-сервера, что не очень удобно. Есть поддержка сервиса Syslog. У ADSL-роутеров традиционно есть также встроенные средства диагностики линии.

Тестирование

В этот раз работу устройства мы проверяли на реальной московской ADSL-линии «Домашний Интернет и Телевидение МТС». Устройство успешно справилось с доступной нам скоростью 20/1 Мбит/с. Тест сервиса www.speedtest.net подтвердил соответствие заявленных параметров тарифа актуальным. В качестве высокой нагрузки мы по традиции попробовали работу в p2p-сети с сотней задач. Здесь нужно напомнить о том, что в случае тестирования на реальной линии ограничения могут быть вызваны не только особенностями устройства, но и оборудованием провайдера и точно определить «слабую точку» затруднительно.

К примеру, использование uTP в программе uTorrent оказалось категорически несовместимым с нашей конфигурацией — независимо от выбора других параметров клиента нам не удалось добиться стабильной скорости работы, а web-интерфейс исследуемого интернет-центра явно становился не очень отзывчивым.

Если же отключить этот протокол и поставить глобальное ограничение на 200 одновременных подключений, то ситуация явно улучшалась — стабильная скорость загрузки на уровне 15 Мбит/с, одновременная работа в интернете, доступность интерфейса роутера, загрузка его процессора на уровне 80-95% (с отключенным Firewall). Так что рассматриваемая модель неплохо ведет себя и при высокой p2p-нагрузке, если правильно выбраны параметры клиента.

Более интересным элементом этого тестирования является проверка беспроводного модуля. Увеличение скорости его работы может пригодиться тем, кто использует дома сразу несколько устройств, некоторые из которых работают по Wi-Fi. Исследование проводилось с несколькими беспроводными адаптерами, которые мы использовали и ранее: Intel 5350, D-Link DWA-140, Level One WUA-0603, NETGEAR WNA1100 и TP-Link TL-WN821N. Тестируемые устройства располагались на расстоянии четырех метров без стен и других препятствий. В настройках точки доступа был изменен только параметр шифрования на WPA2-PSK.

Результаты тестирования показывают, что обновление беспроводного модуля в рассматриваемой модели прошло очень удачно — со всеми проверенными клиентами скорость скачивания данных более 70 Мбит/с. Конечно, это не актуально для получения файлов из сети Интернет, поскольку ADSL такого обеспечить не может, но увеличенная скорость будет полезной для обмена данными с другими устройствами в локальном сегменте сети.

Выводы

ADSL остается одной из наиболее распространенных технологий обеспечения доступа к сети Интернет для домашних пользователей. Несмотря на то, что оборудование этого стандарта уже давно реализует максимальные его возможности, всегда можно найти что улучшить.

Одним из таких усовершенствованных устройств является рассмотренный в этой статье интернет-центр ZyXEL P660HN. В его случае обновление коснулось процессора и встроенной беспроводной точки доступа. Технология прошлого поколения обеспечивала обычно около 24 Мбит/с и была сравнима по производительности с каналом ADSL.

Новый стандарт 802.11n в реализации данной модели показывает гораздо более высокие результаты — на уровне 70-90 Мбит/с. Если вы используете беспроводную связь только для подключения мобильных устройств к интернету, то это «ускорение» вам не потребуется. Но в случае наличия в домашней сети компьютеров, накопителей или плееров, данная скорость может очень пригодиться, например, для просмотра видео высокого разрешения или быстрого обмена документами.

Если же говорить про остальные характеристики P660HN, то устройство качественно изготовлено, имеет неплохой дизайн, прошивку с множеством функций и, конечно, традиционно хорошую поддержку со стороны производителя. Учитывая опыт компании ZyXEL в области оборудования ADSL, можно рекомендовать модель эту для всех отечественных пользователей сетей ADSL независимо от провайдера и набора его услуг.

Средняя розничная цена устройства в Москве, актуальная на момент чтения вами данной статьи, составляет $80(4).




10 августа 2011 Г.
