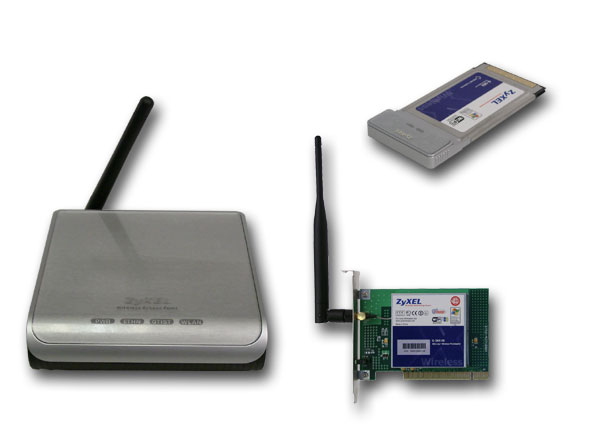

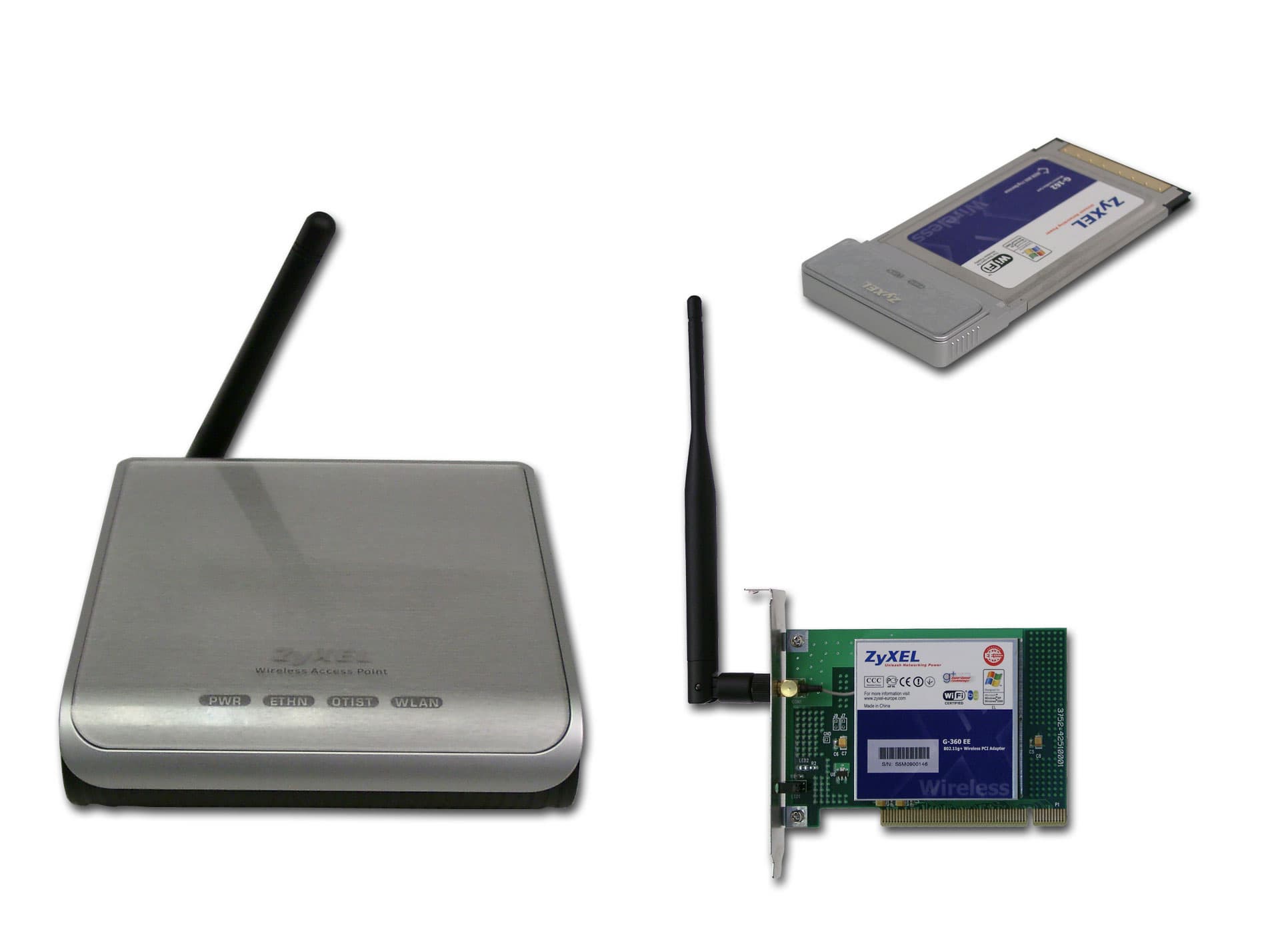

Беспроводное оборудование ZyXEL с поддержкой b+ и g+ режимов: точка доступа G-560, Cardbus адаптер G-162 и PCI-адаптер G-360


В этой статье рассматривается Беспроводное оборудование ZyXEL с поддержкой режима ускоренной передачи данных (режимы b+ и g+): точка доступа G-560, Cardbus адаптер G-162 и PCI-адаптер G-360.

Точка доступа ZyXEL G-560

Функциональные возможности: точка доступа стандарта IEEE 802.11g с поддержкой режимов ускоренной передачи данных g+, теоретически позволяющего увеличить пропускную способность беспроводного сегмента до 125 Мбит/с. Также поддерживается расширение стандарта IEEE 802.11b — режим b+.

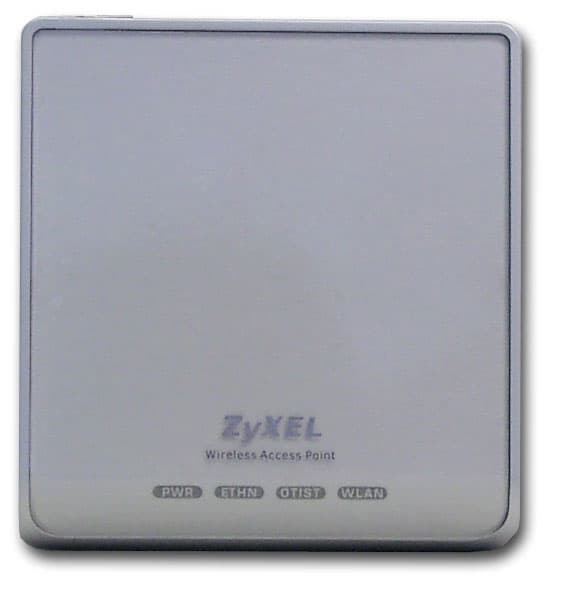

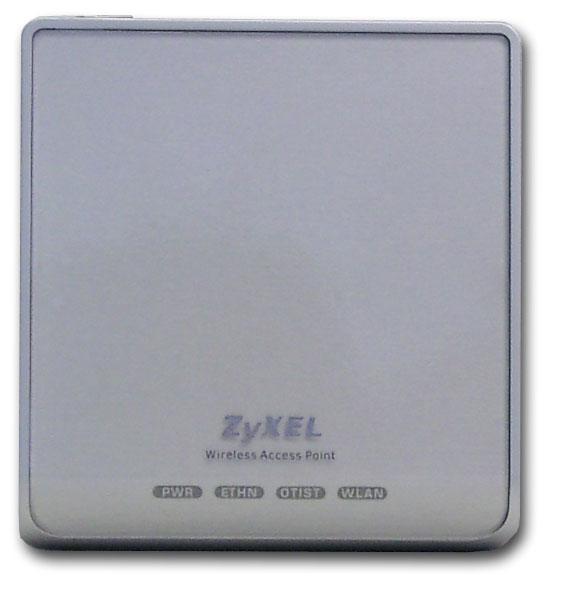

На точке доступа расположены следующие индикаторы:

  • индикатор питания
  • индикатор активности беспроводного соединения
  • индикаторы активности на порте LAN
  • индикатор активности режима OTIST (подробнее о нем будет рассказано ниже)

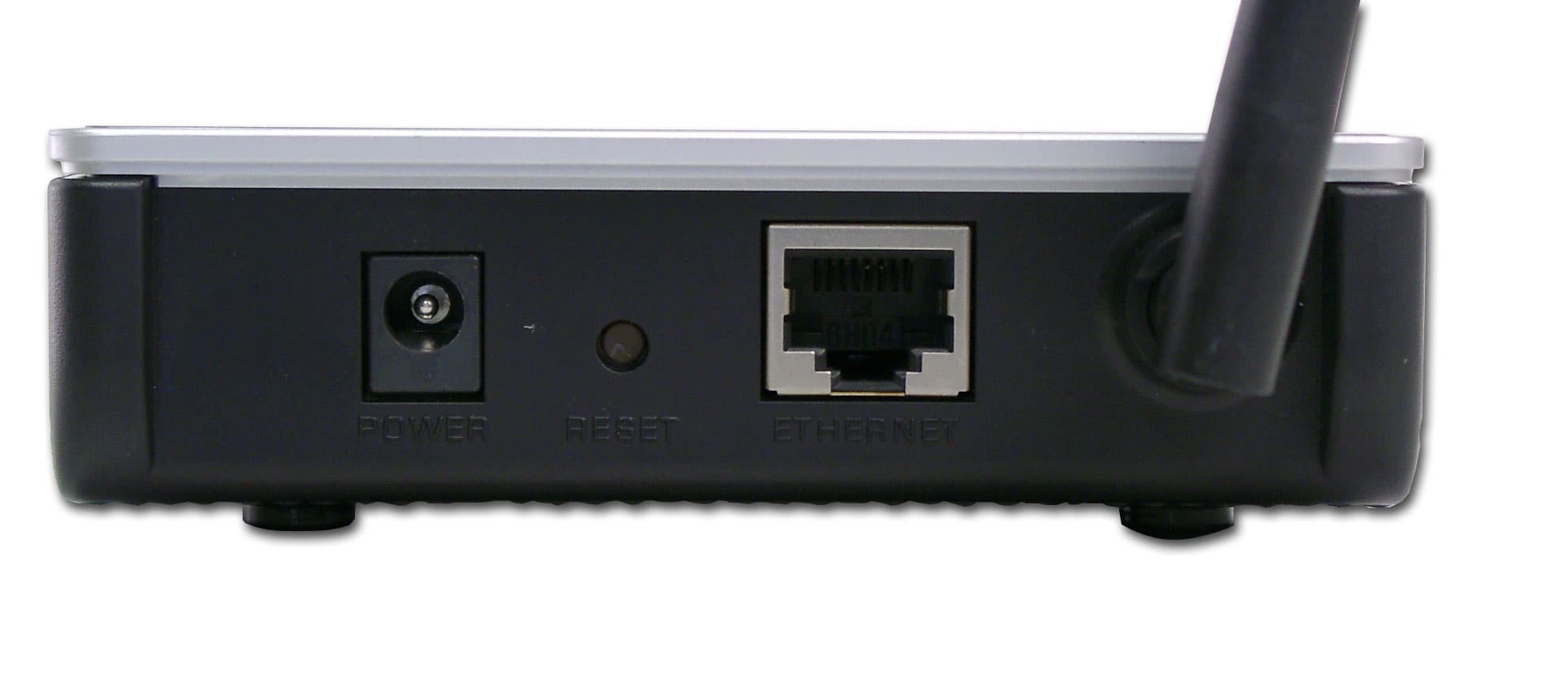

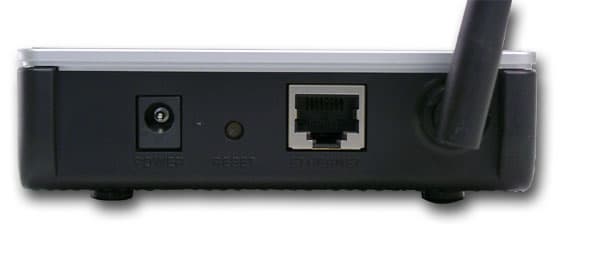

На задней панели расположены:

  • 1 × LAN порт
  • разъем питания
  • кнопка Reset (сброс параметров).

В комплект входит: БП, точка доступа, 2-х метровый патчкорд, диск с описанием, краткая инструкция по установке на 7-ми языках (включая русский)

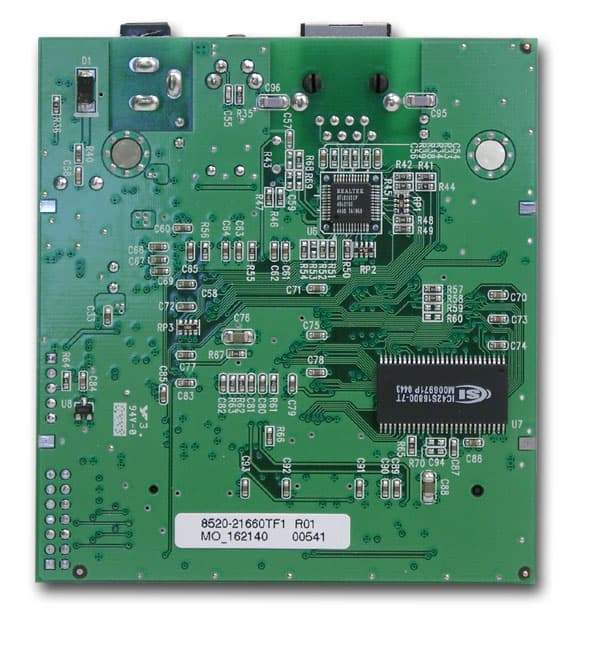

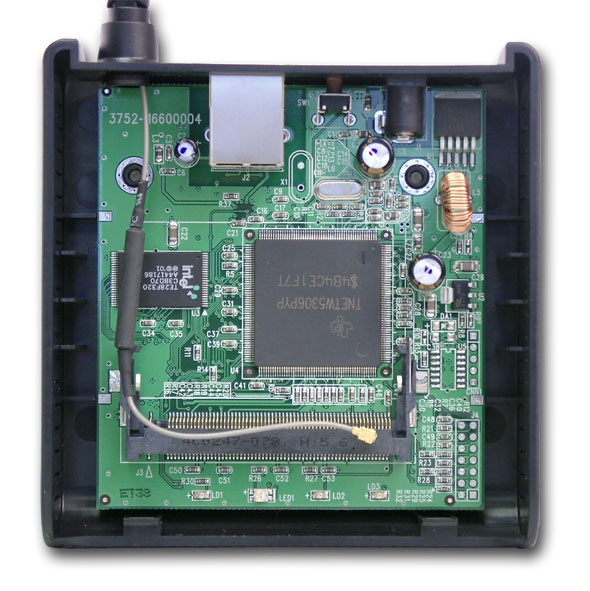

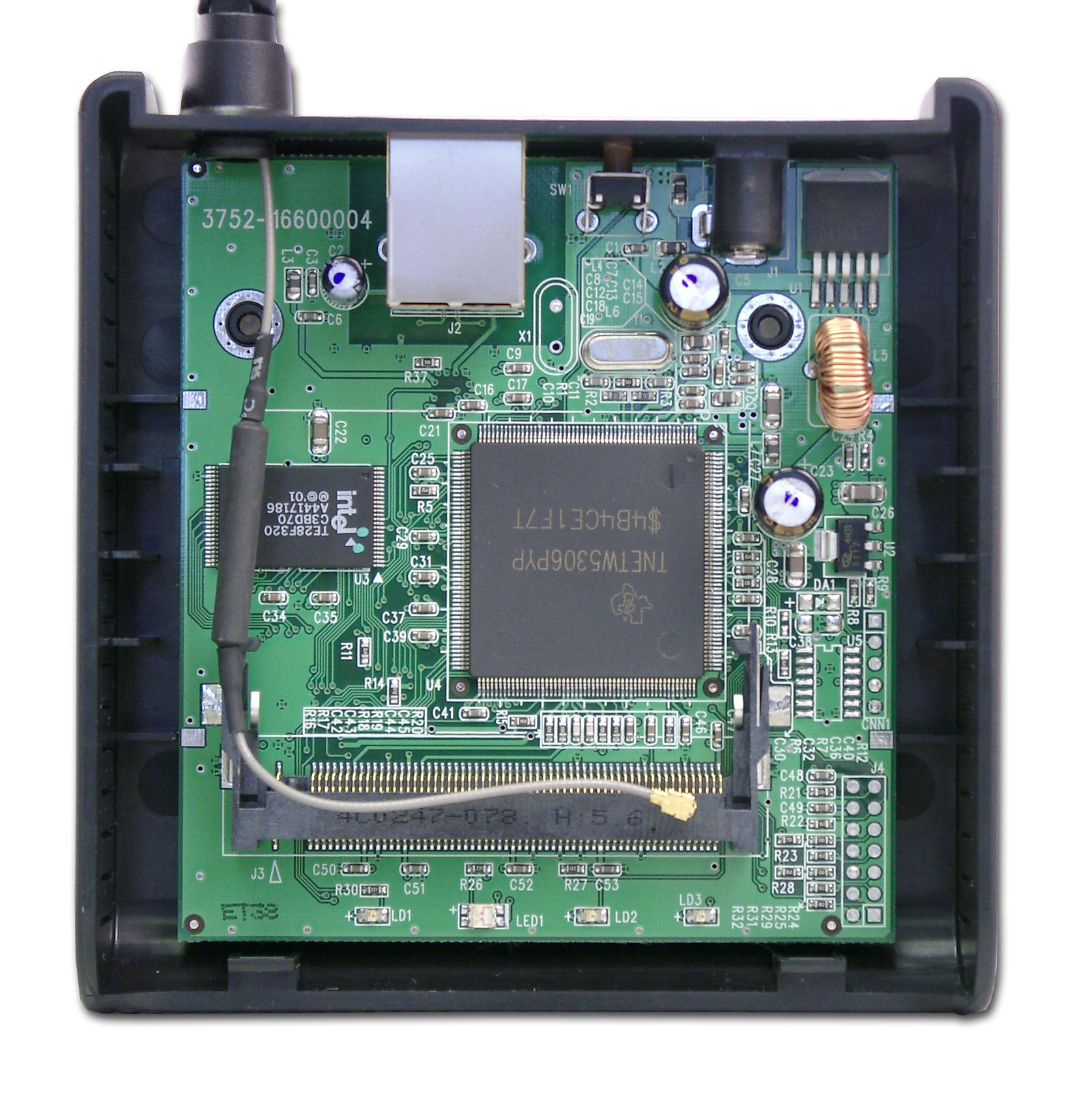

Вид изнутри

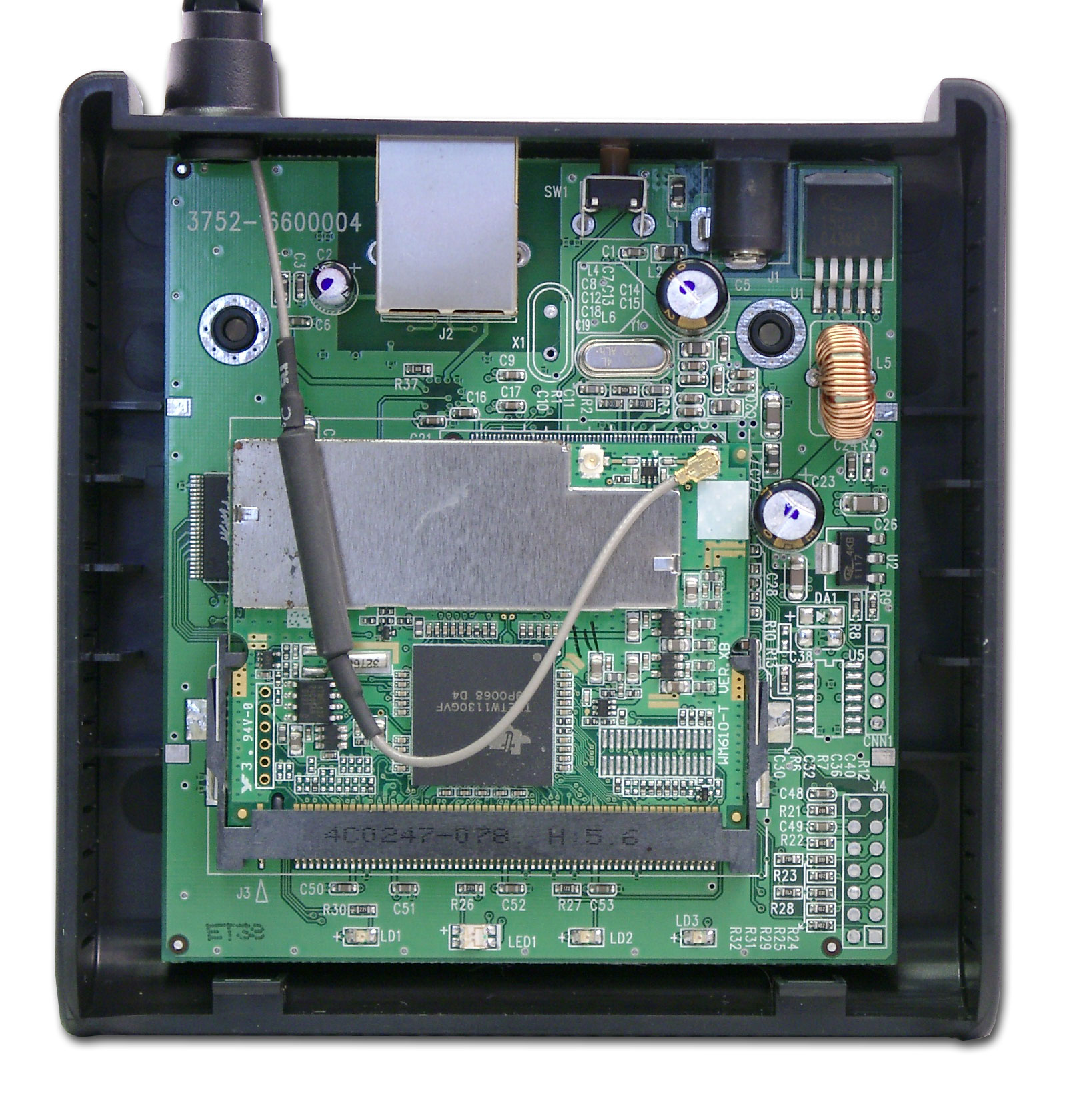

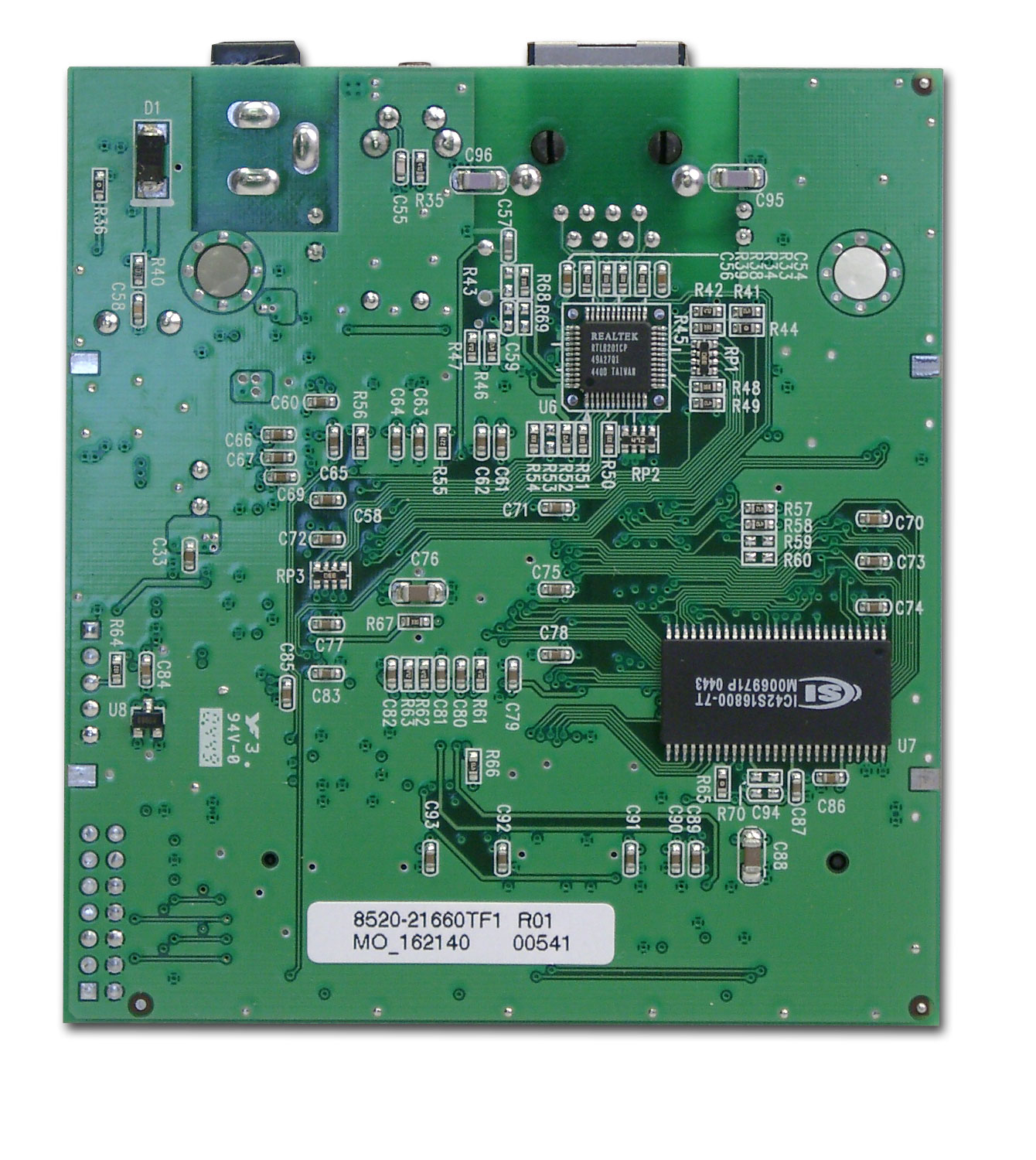

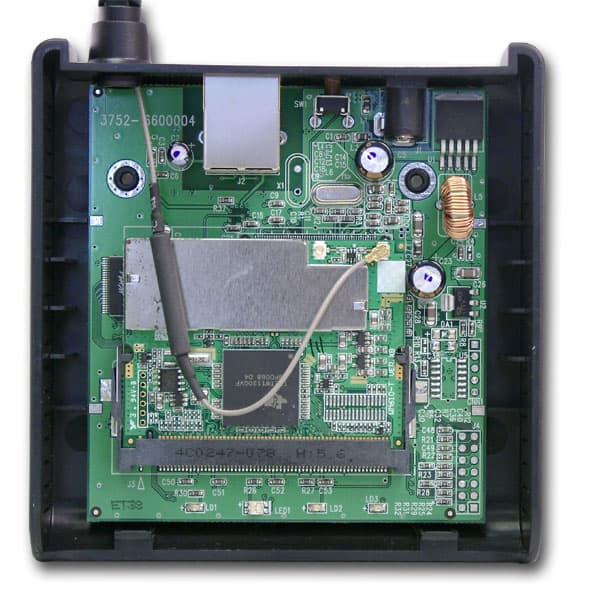

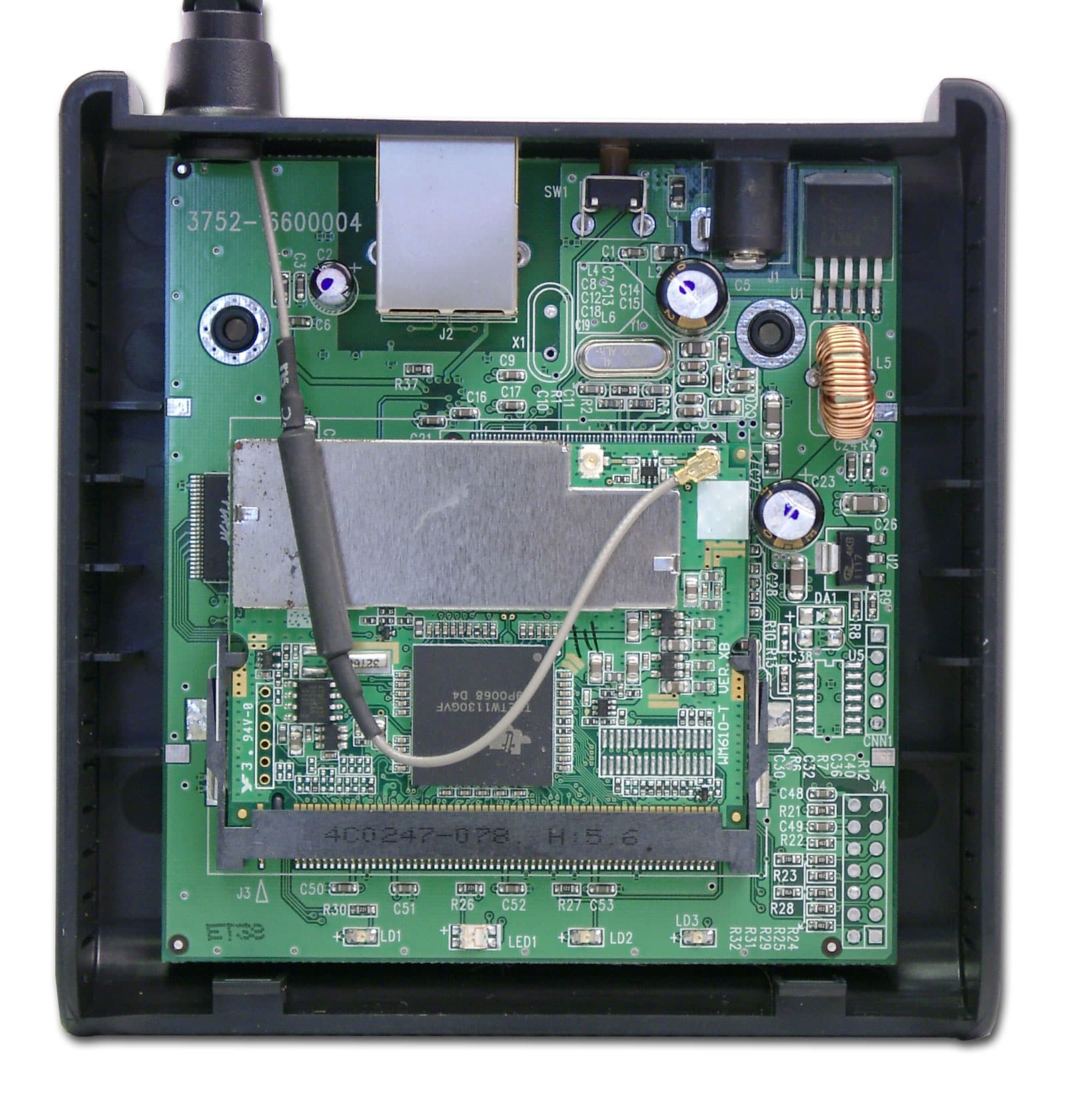

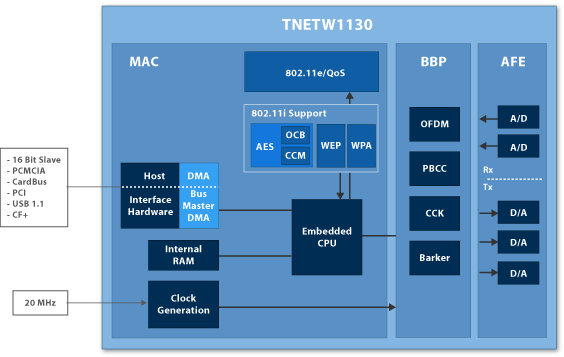

Беспроводная часть точки доступа выполнена в виде отдельной mini-PCI платы, расположенной на основной плате устройства на базе контроллера Texas Instruments TNETW1130. Экран на этой плате, скрывающий под собой трансивер, закреплен металлическими крепежами (на картинке: на левой и на правой стороне экрана) — поэтому снять его не удалось.


Устройство выполнено на базе процессора Texas Instruments TNETW5306, но его описание, к сожалению, отсутствует на сайте производителя.

На плате также расположено 4 Мбайт Flash памяти Intel 28F320 и 16 Мбайт SDRAM памяти (42S16800-7T).

Fast Ethernet интерфейс организован через коммутатор Realtek RTL8201CP (осуществляет переход MII — Fast Ethernet).

Спецификации устройства:

корпус пластиковый, допускается горизонтальная установка или подвес на стену
проводной сегмент
LAN количество портов 1
auto MDI/MDI-X да
возможность задания размера MTU вручную нет
Беспроводной сегмент
антенна количество 1
тип одна внешняя дипольная, 2 дБи
возможность замены антенны/тип коннектора нет
принудительное задание номера рабочей антенны -
поддерживаемые стандарты и скорости 802.11b 22, 11, 5.5, 2, 1
802.11g OFDM: 125, 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec
Регион/Кол-во каналов Europe/13
расширения протокола 802.11g g+
возможность ручного задания скорости нет, возможен только выбор режима
выходная мощность усредненная -
802.11b @11Mbit/s 18 дБм
802.11g @54Mbit/s 16 дБм
чувствительность приемника 802.11b @11Mbit/s -76 дБм
802.11g @54Mbit/s -65 дБм
работа с другой AP поддержка WDS (мост) нет *
поддержка WDS + AP нет *
возможность работы в режиме клиента нет *
wireless repeater (повторитель) нет *
безопасность блокировка широковещательного SSID да
привязка к MAC адресам да
WEP шифрование 64/128/256bit, ASCII или HEX ключи
WPA шифрование 802.11x
WPA-PSK (pre-shared key) да
802.1x да, TKIP
поддержка Radius да, проверка логинов/паролей и валидности mac-адресов
основные возможности
конфигурирование устройства и настройка клиентов администрирование WEB-интерфейс да
WEB-интерфейс через SSL нет
собственная утилита нет
telnet да
ssh нет
COM-порт нет
SNMP нет
возможность сохранения и загрузки конфигурации да
встроенный DHCP сервер нет
поддержка UPnP нет
Traffic shaping (ограничение трафика) нет
внутренние часы присутствуют, возможно ручное задание времени
синхронизация часов нет
встроенные утилиты ICMP ping нет
traceroute нет
resolving нет
логирование событий да, журналы регистрации
способы хранения внутри устройства да
на внешнем Syslog сервере нет
отправка на email нет
SNMP поддержка SNMP Read нет
поддержка SNMP Write нет
поддержка SNMP Traps нет
питание
тип БП внешний, 12VDC, 1000mA
поддержка 802.1af (PoE) нет
дополнительная информация
версия прошивки V1.00(ZE.1)C0
размеры 112 × 106 × 28mm
вес 201 г

* обновление микропрограммы до конца 2005 года


Конфигурирование

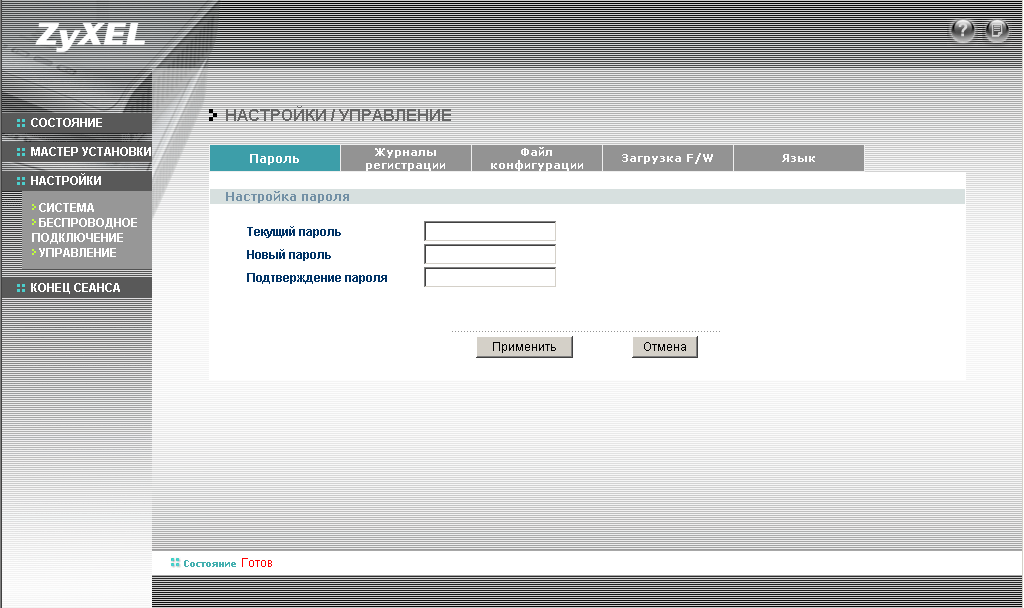

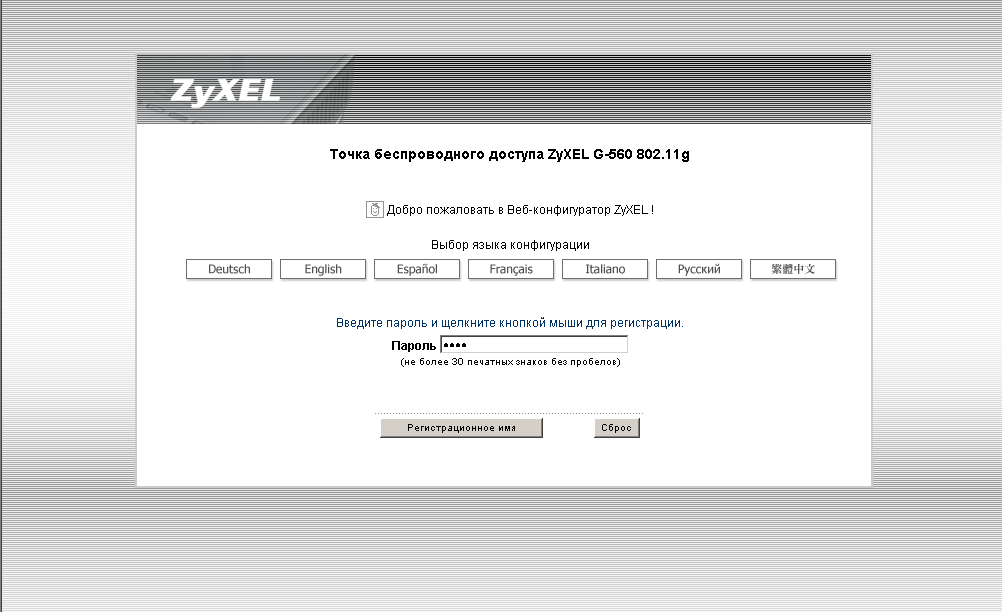

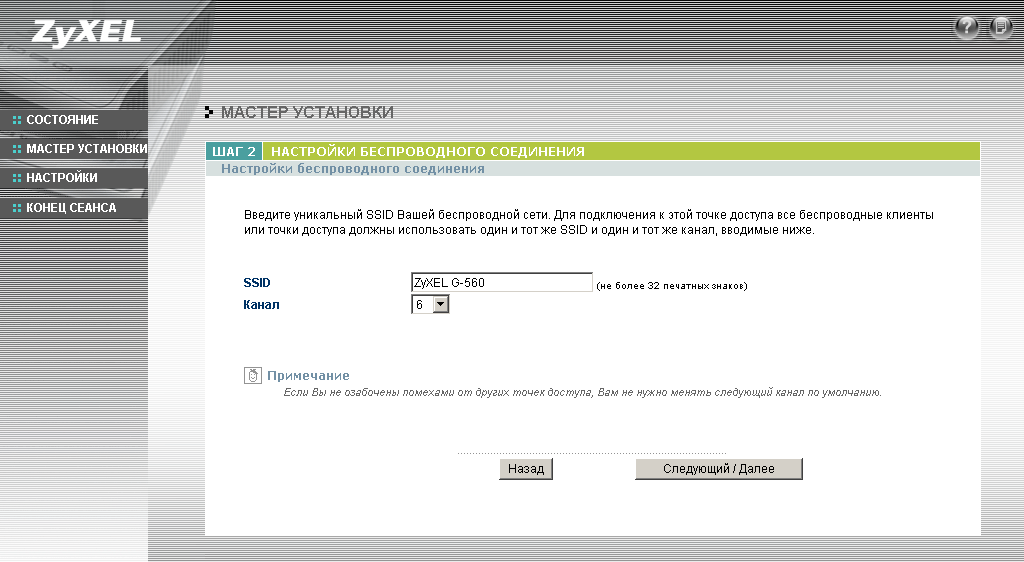

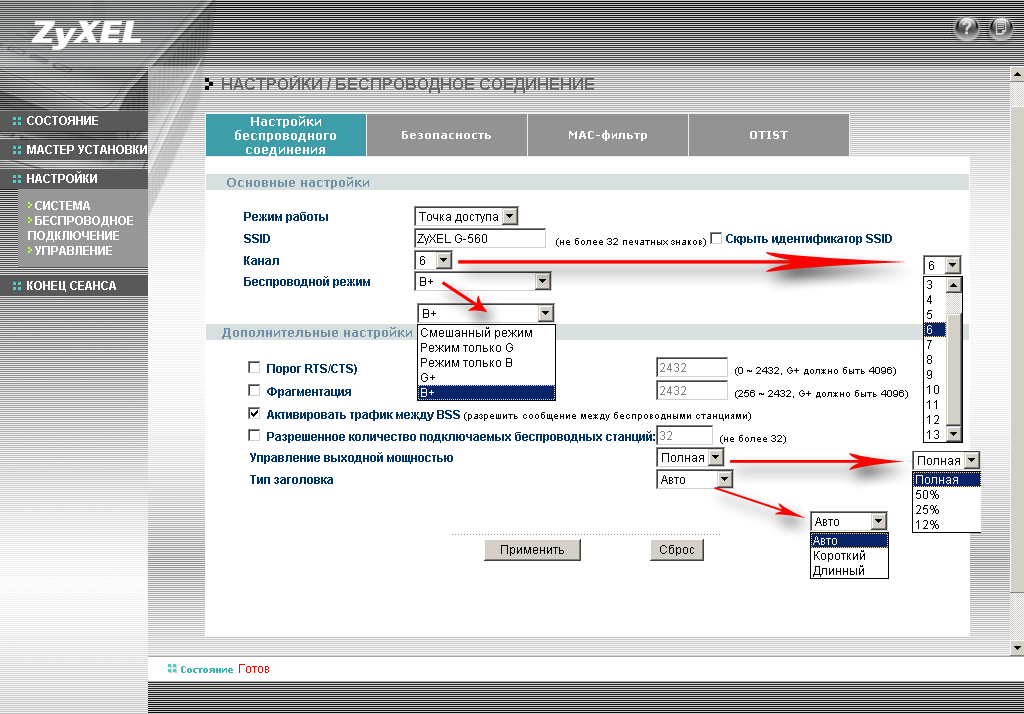

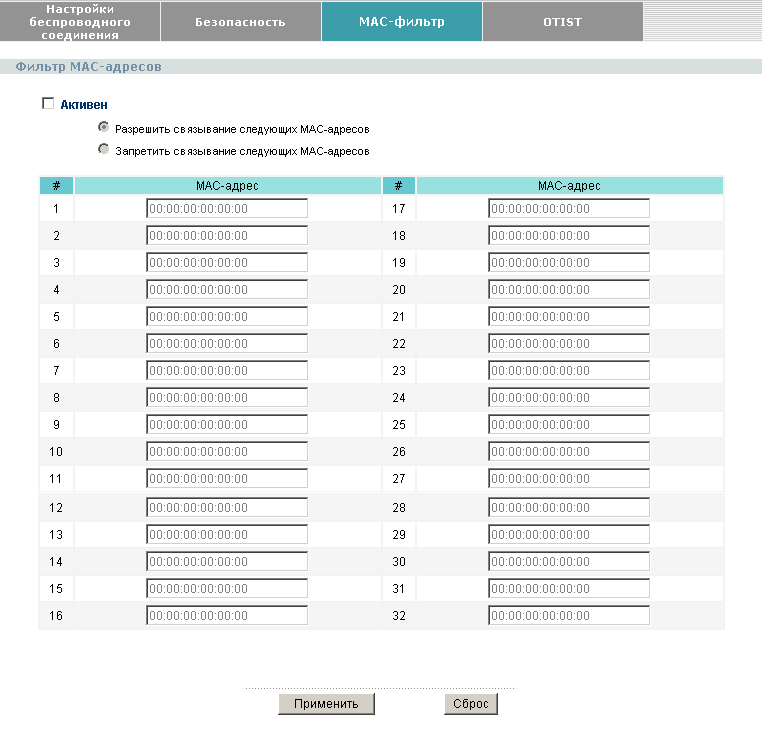

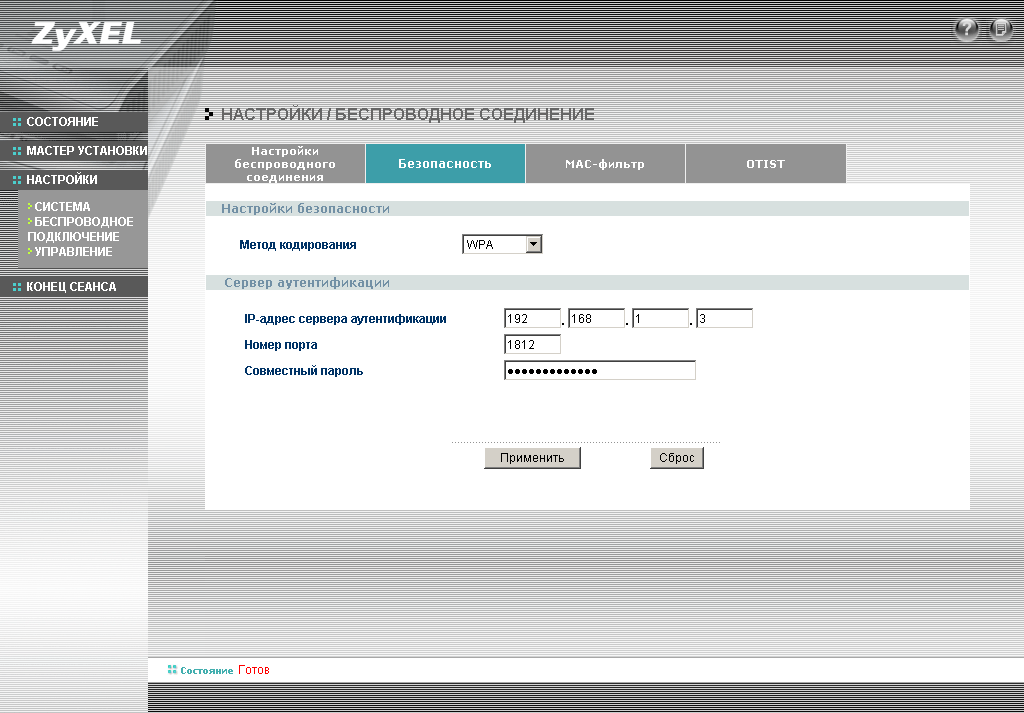

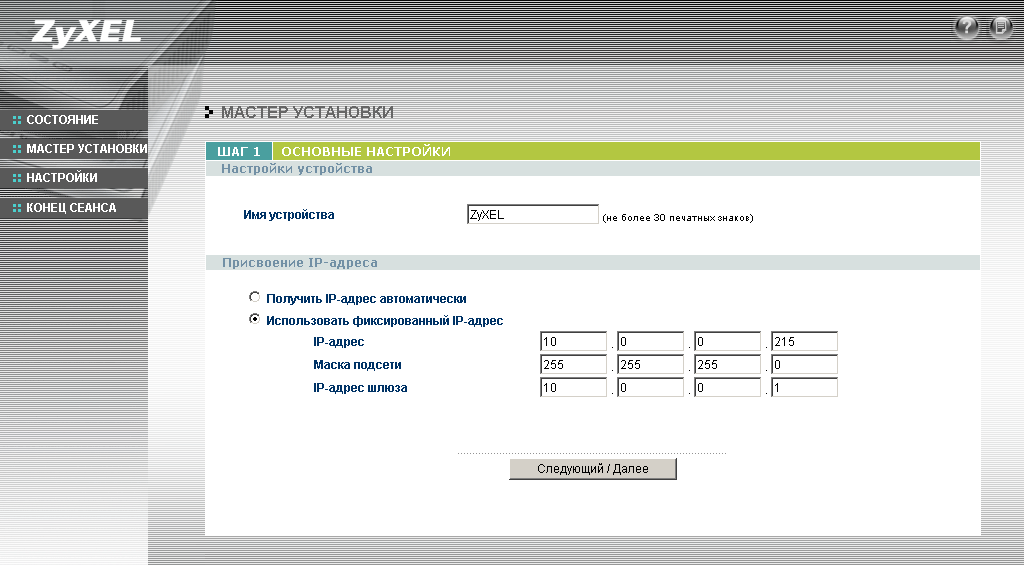

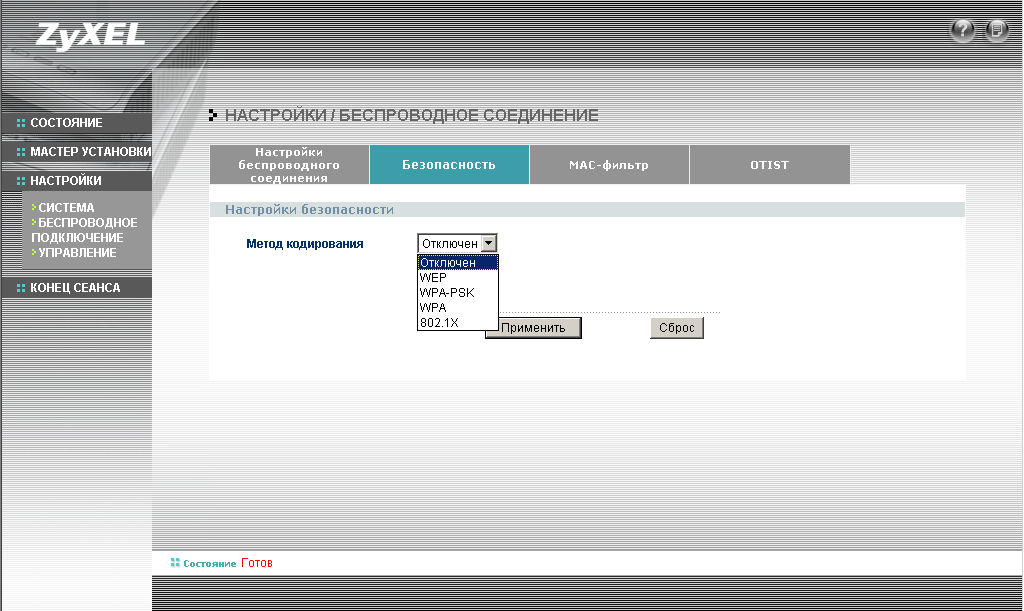

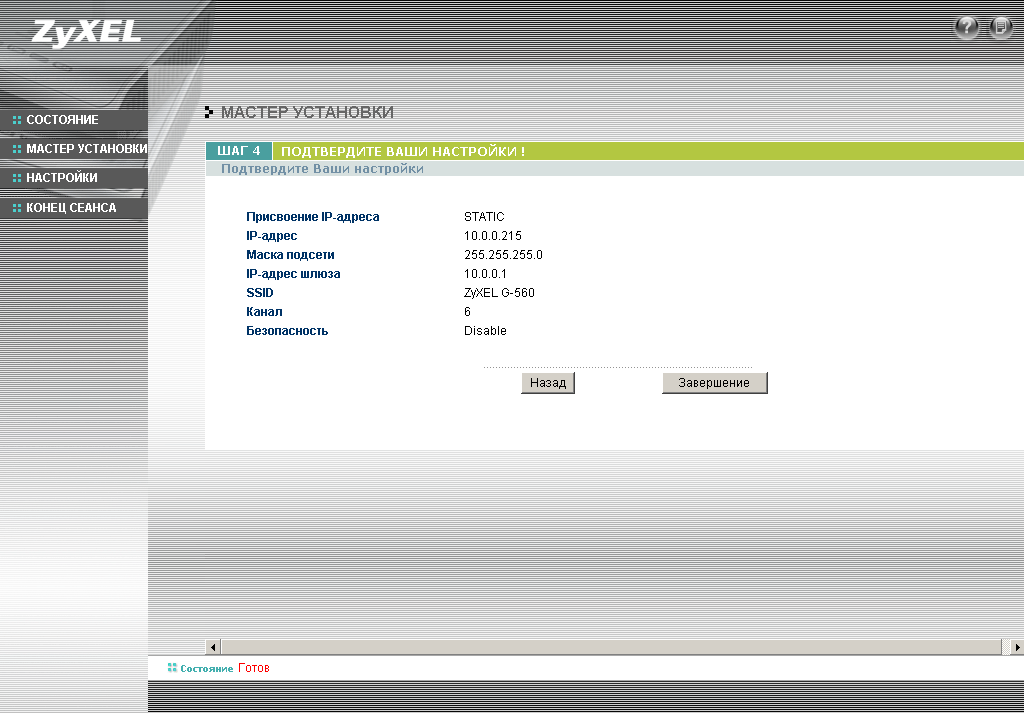

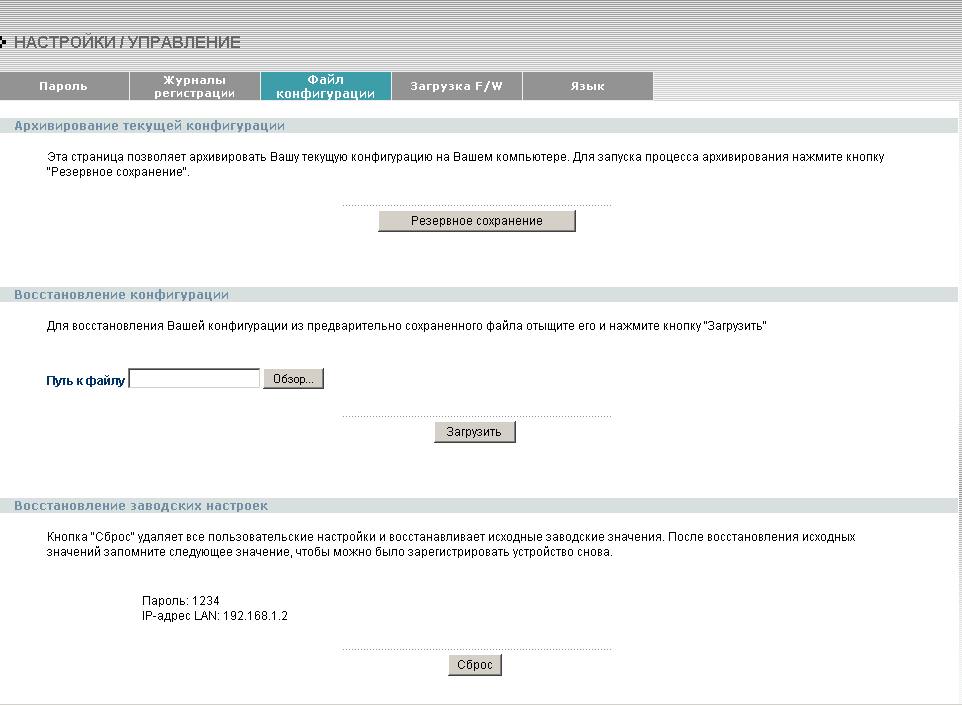

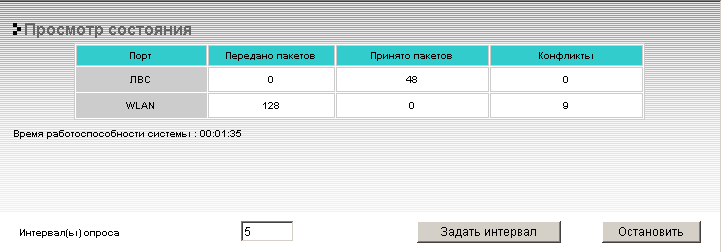

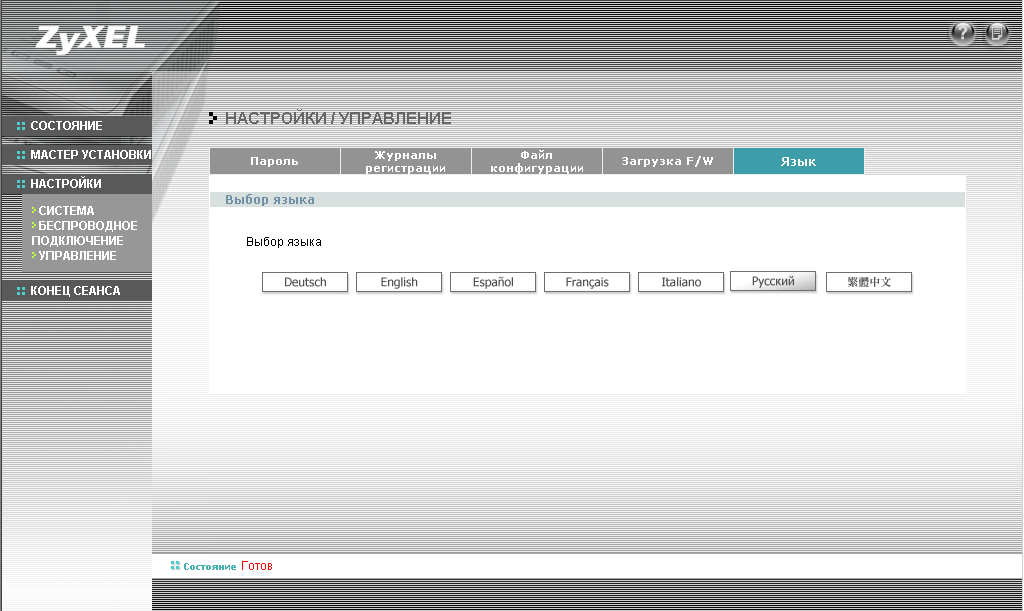

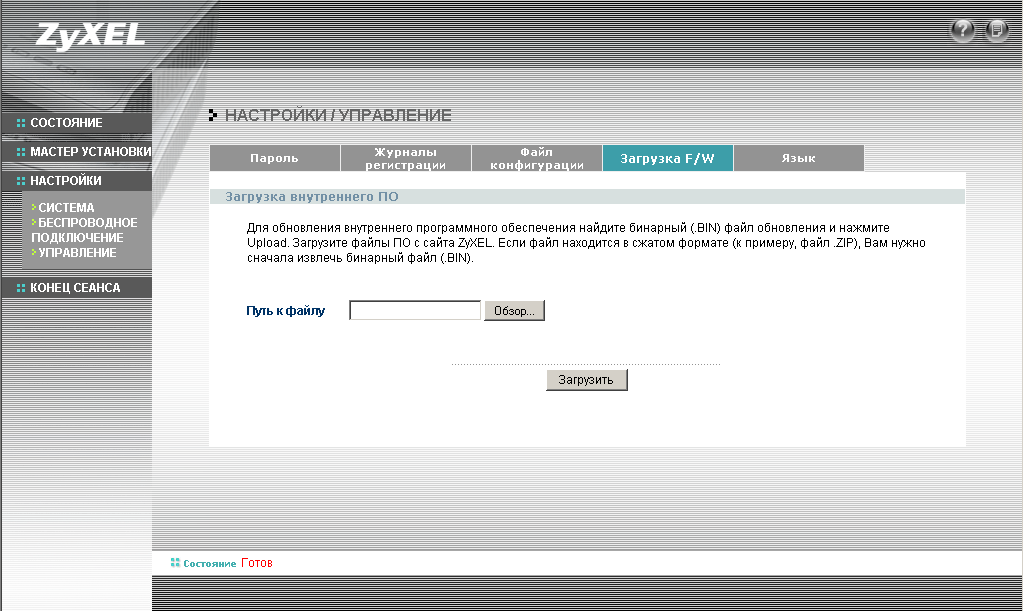

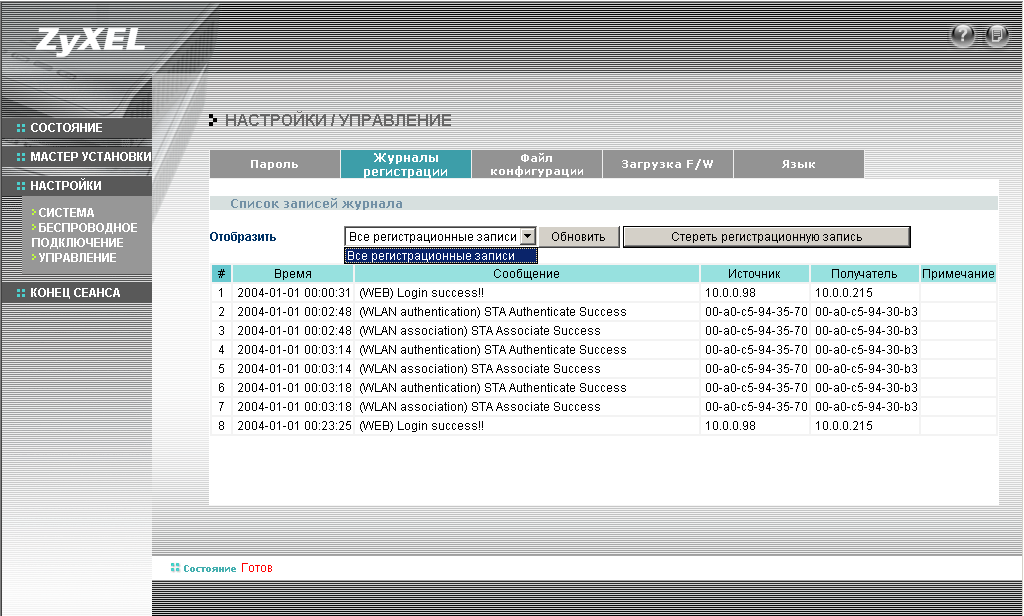

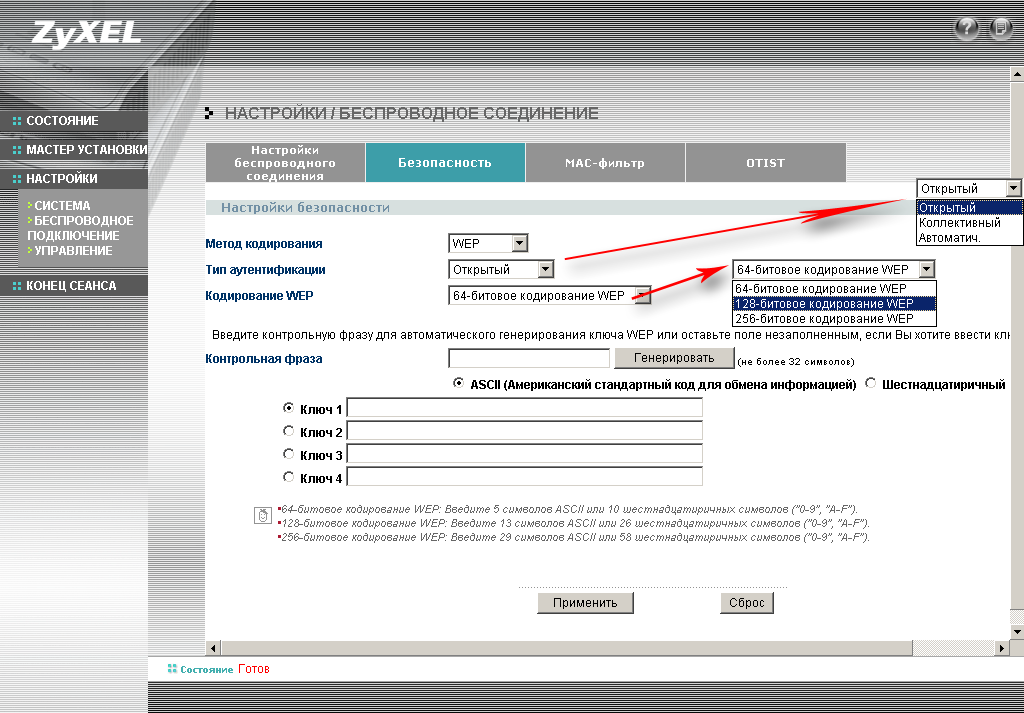

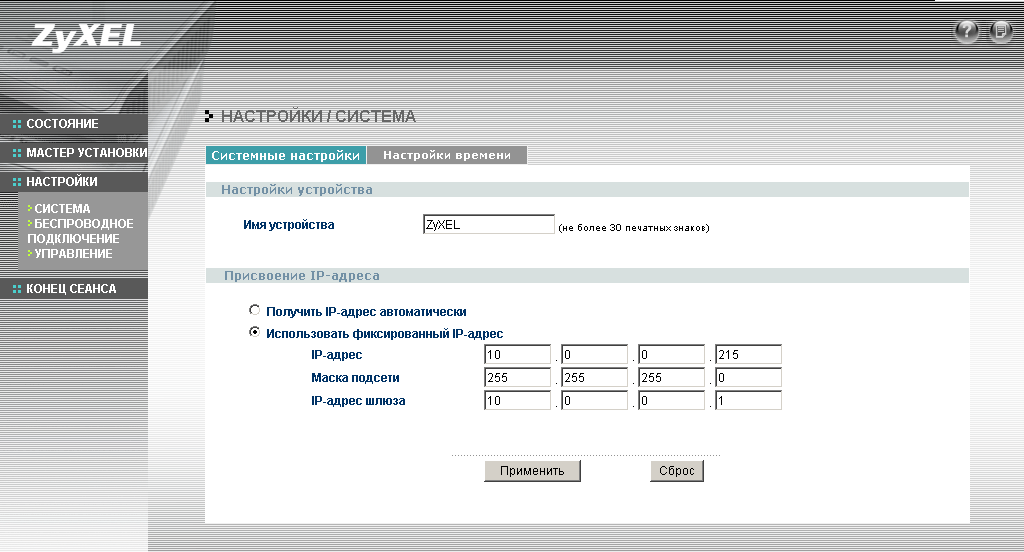

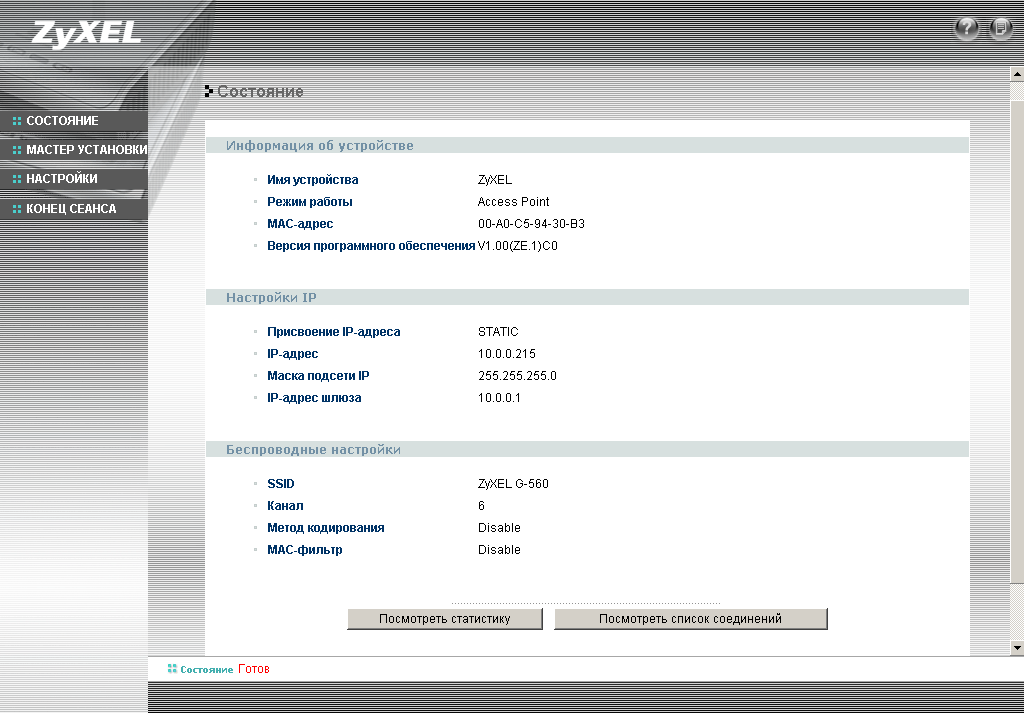

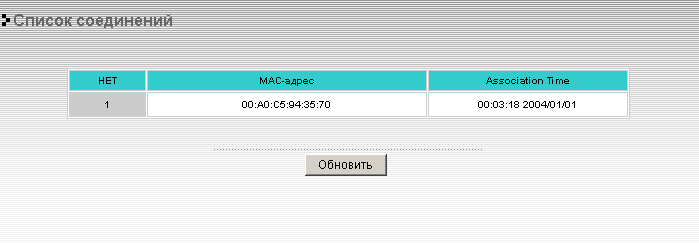

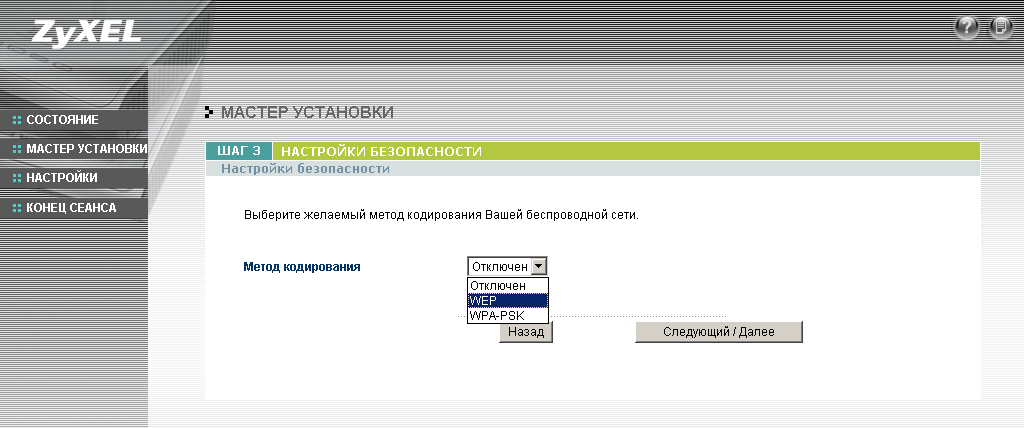

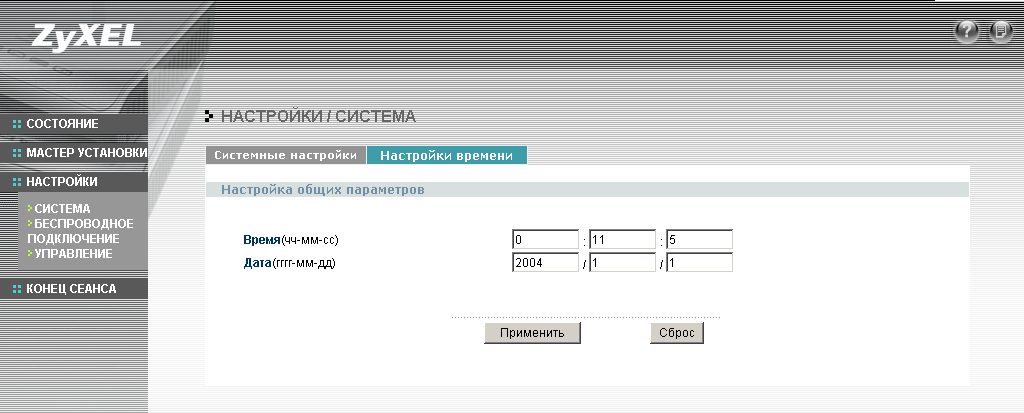

Конфигурация устройства осуществляется через WEB-интерфейс или по протоколу Telnet. Через WEB-интерфейс точку доступа можно быстро настроить, используя "мастер установки". Скриншоты настроек приведены ниже:







Из особенностей хочу отметить то, что WEB-интерфейс, на мой взгляд, выполнен очень просто и логично, он представлен на 7-ми языках, включая русский (на первом скриншоте показан экран выбора языка управления).

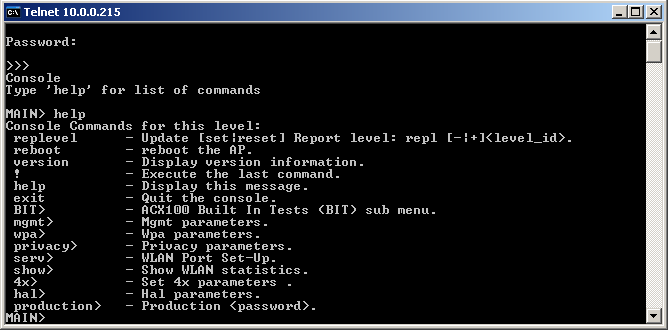

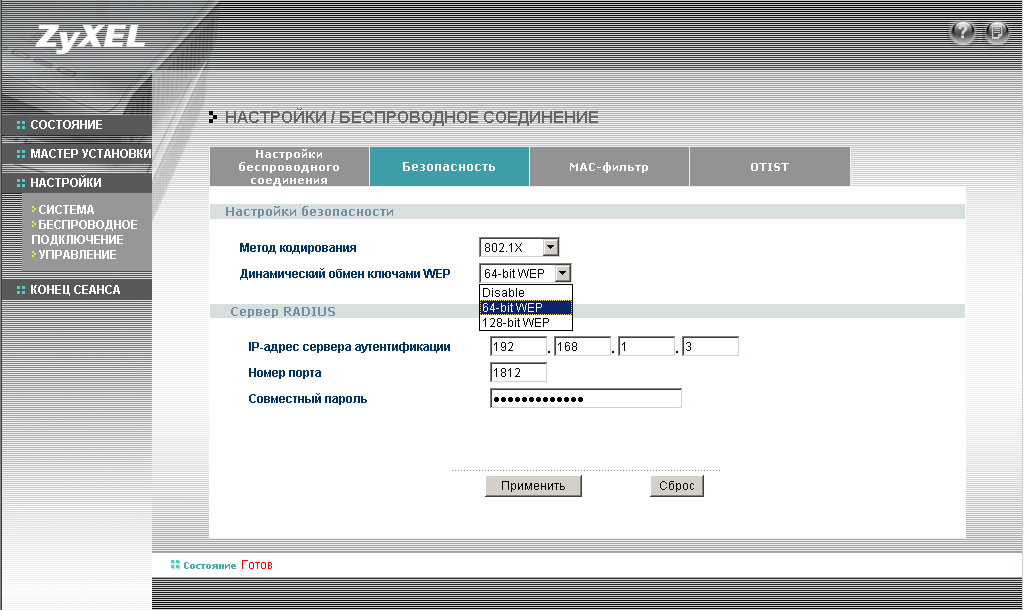

Конфигурация по протоколу Telnet позволяет задать значительно больше настроек (в том числе выбор модуляции и скорости соединения — то, что нельзя сделать через WEB-интерфейс).

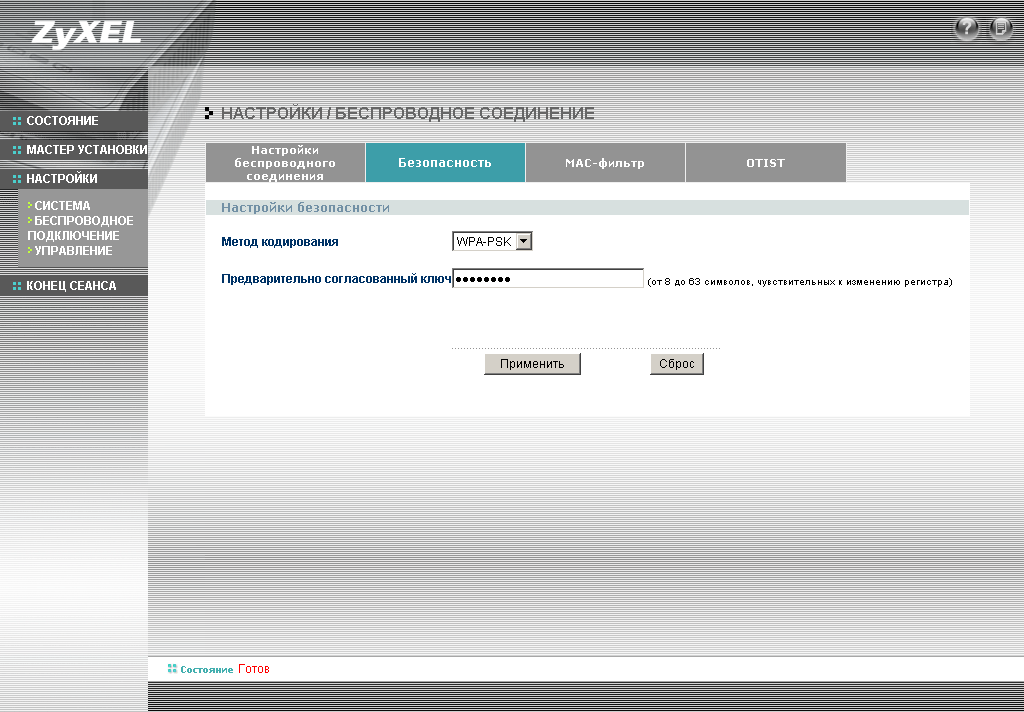

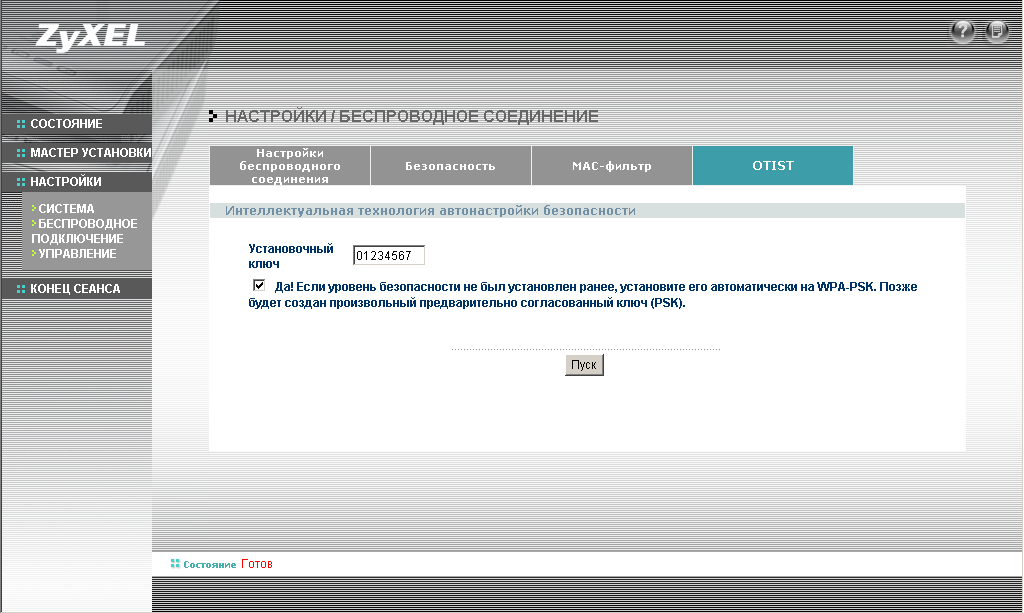

Из особенностей конфигурации хочу отметить наличие режима интеллектуальной безопасности OTIST (One-Touch Intelligent Security Technology). Конфигурация этого режима аналогична конфигурации WPA-PSK — то есть необходимо всего лишь ввести предварительный ключ. Все остальные настройки безопасности (шифрование, ключи) будут выставлены автоматически. Для работы этого режима необходимо, чтобы все узлы поддерживали этот режим. Этот режим самостоятельно устанавливает широковещательный идентификатор беспроводной сети (SSID) и параметры безопасности (WEP или WPA-PSK).

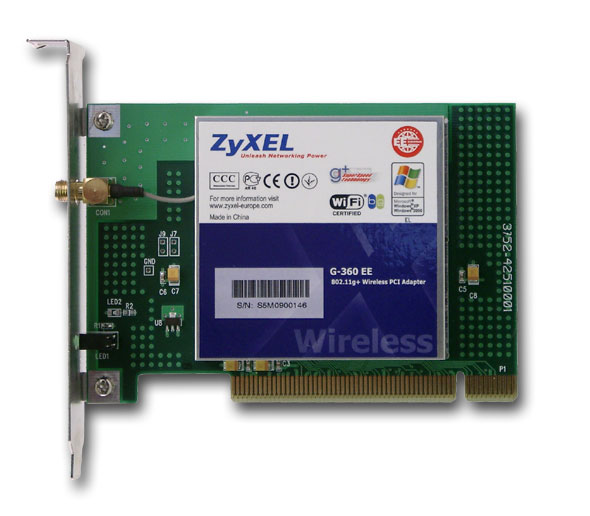

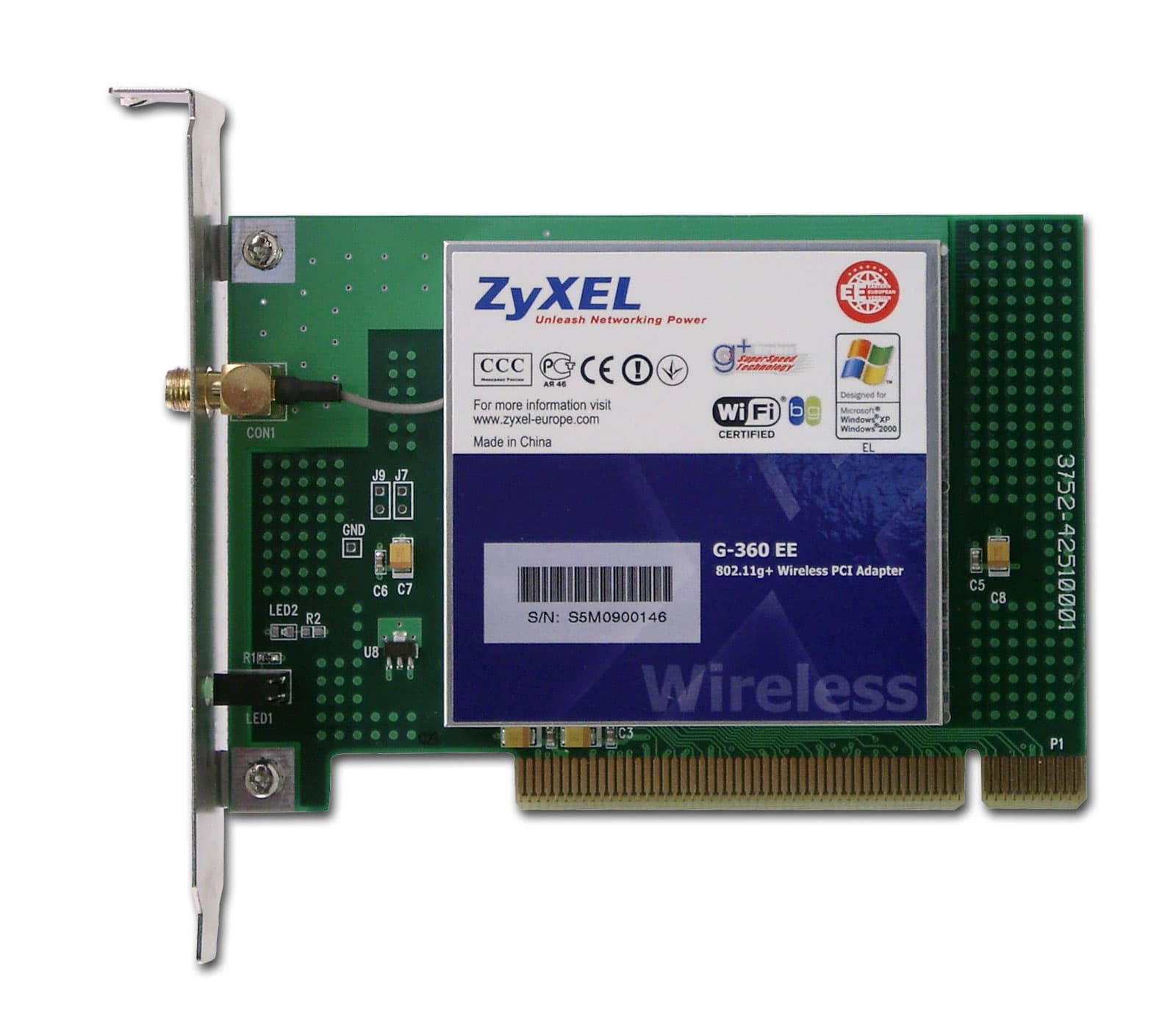

Беспроводной PCI-адаптер ZyXEL G-360



Беспроводной PCI-адаптер стандарта IEEE 802.11g с поддержкой g+ режима.

На беспроводном адаптере расположены следующие индикаторы:

  • индикатор подключения к беспроводной сети (Link)
  • индикатор питания (Power)

Спецификация устройства:

  • Интерфейс — PCI
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54, 125 Мбит/с
  • Модуляция: OFDM, CCK, DQPSK, DBPSK
  • Мощность сигнала: 14 ~ 17 дБм
  • Чувствительность приемника:
    54 Мбит/с: -83 дБм
    11 Мбит/с: -68 дБм
  • Шифрование: WPA; WEP (до 256 бит)
  • Драйвер: Win2k/XP

В комплекте идет диск с утилитами и драйверами, краткая инструкция по установке и настройке на 7-ми языках (включая русский)

Экран прочно закреплен на плате, поэтому узнать, что находится под ним, не удалось.

Конфигурирование:

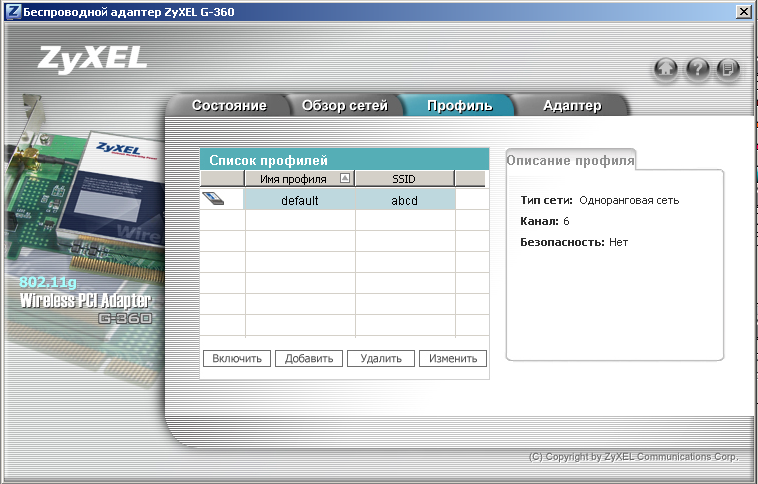

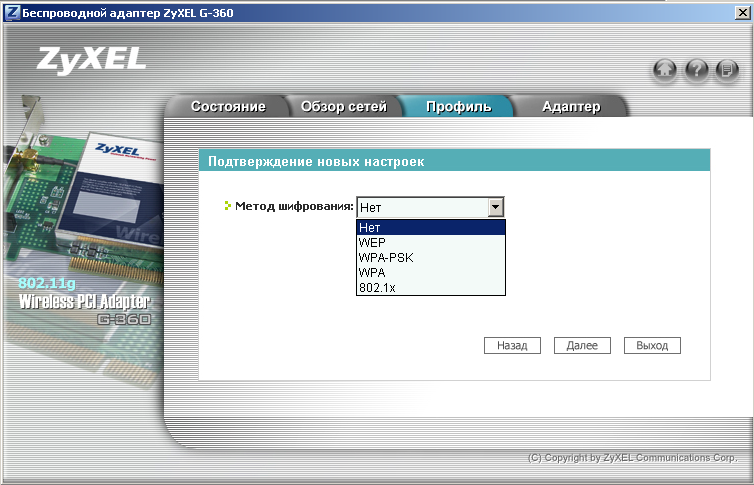

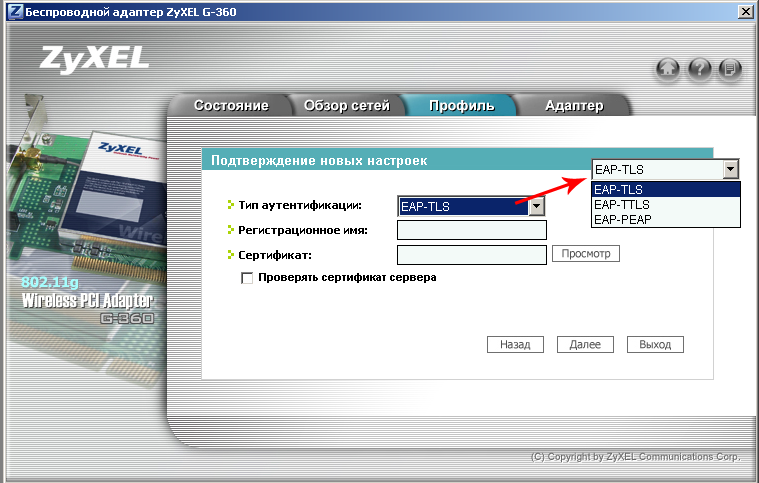

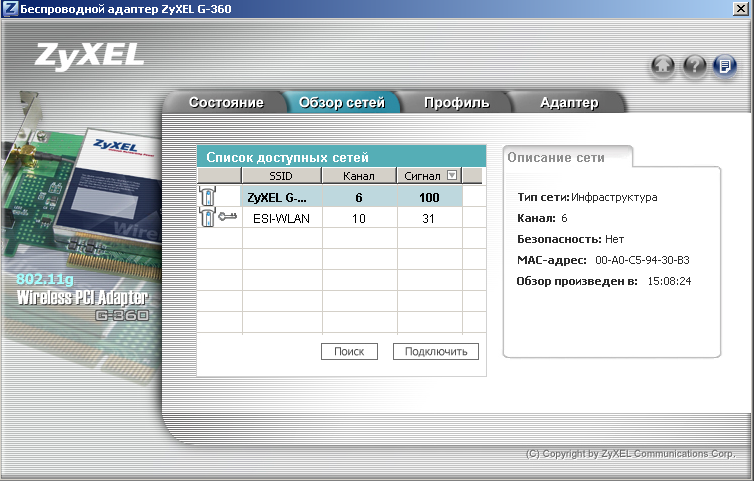

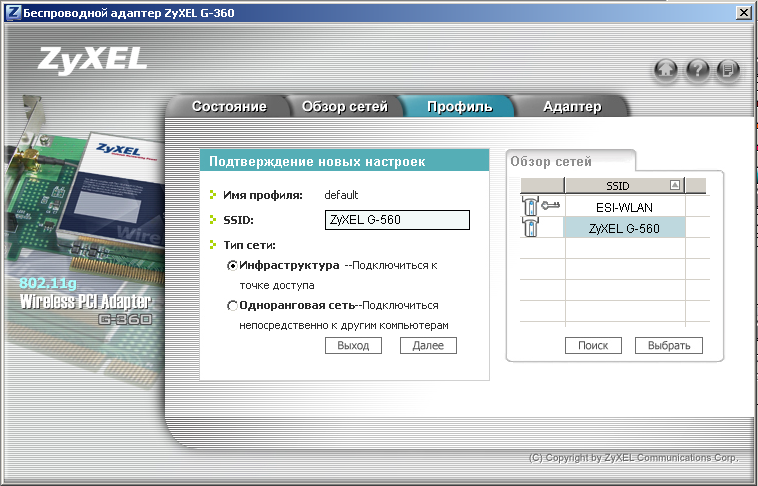

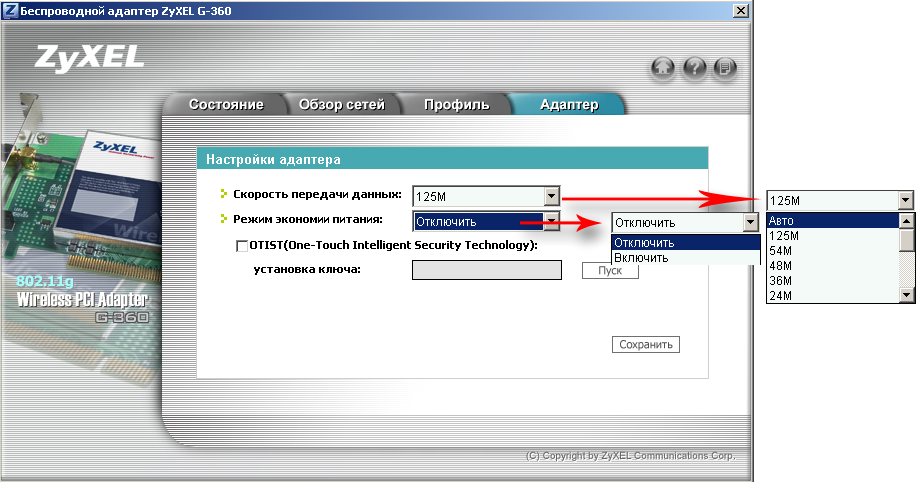

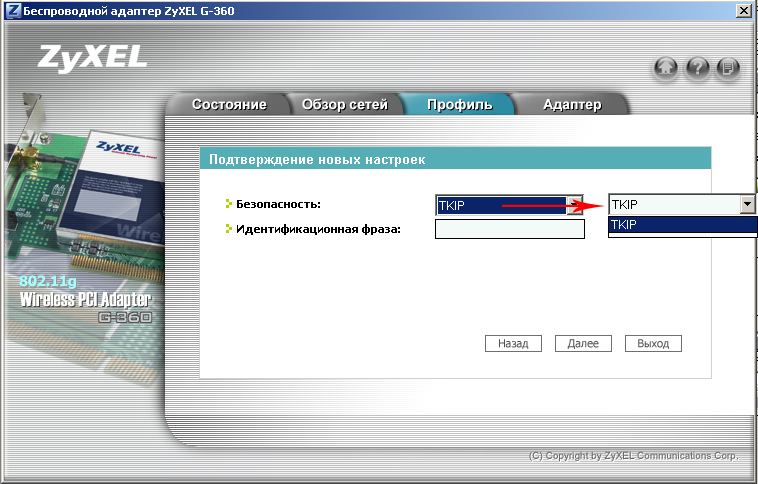

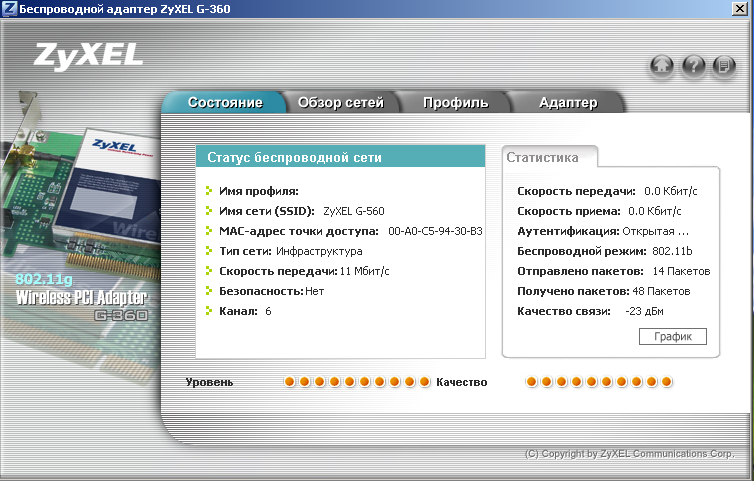

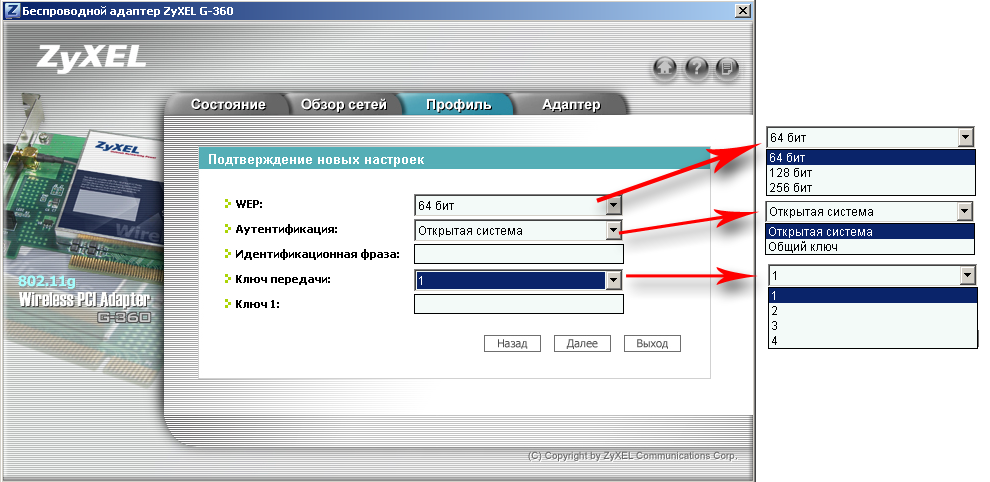

Конфигурация устройства осуществляется через утилиту настройки, основные скриншоты которой приведены ниже:




Немногие производители удосуживаются перевести утилиту настройки сетевого адаптера на русский язык — поэтому, это скорее исключение, чем правило. В списке скоростей присутствует пункт 125 Мбит/с, добавлен пункт включения технологии OTIST. Все остальные настройки — стандартные.

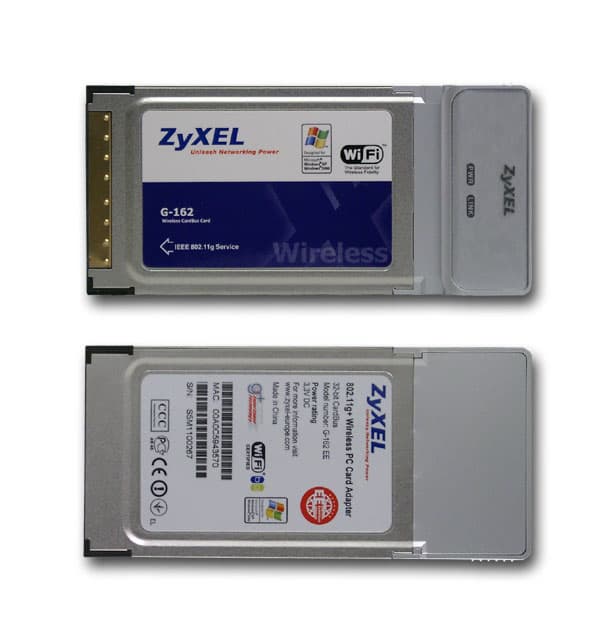

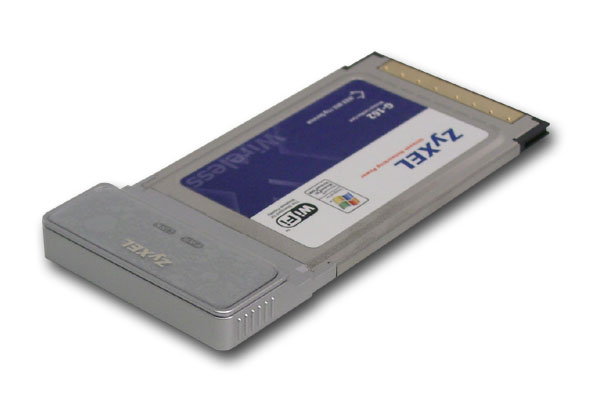

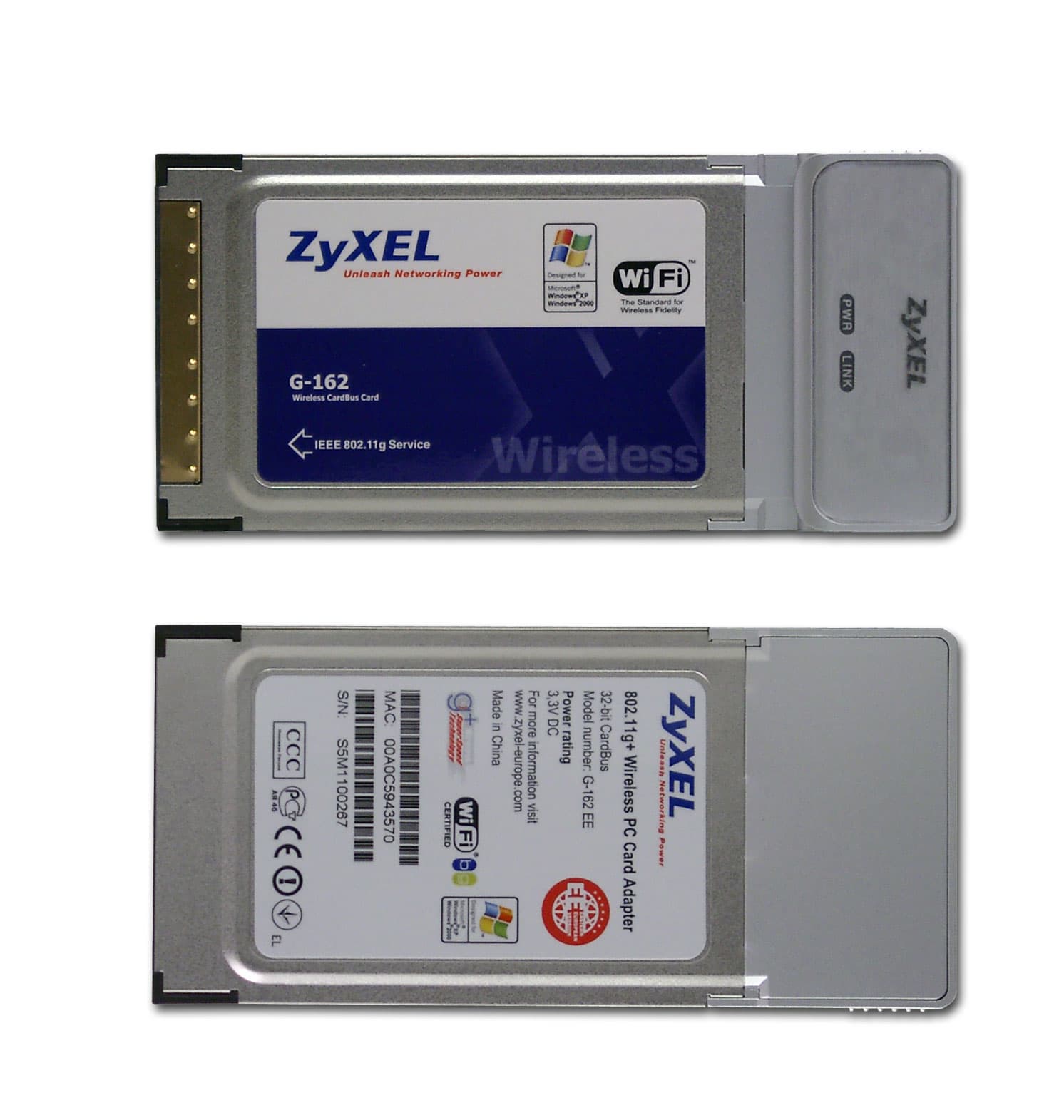

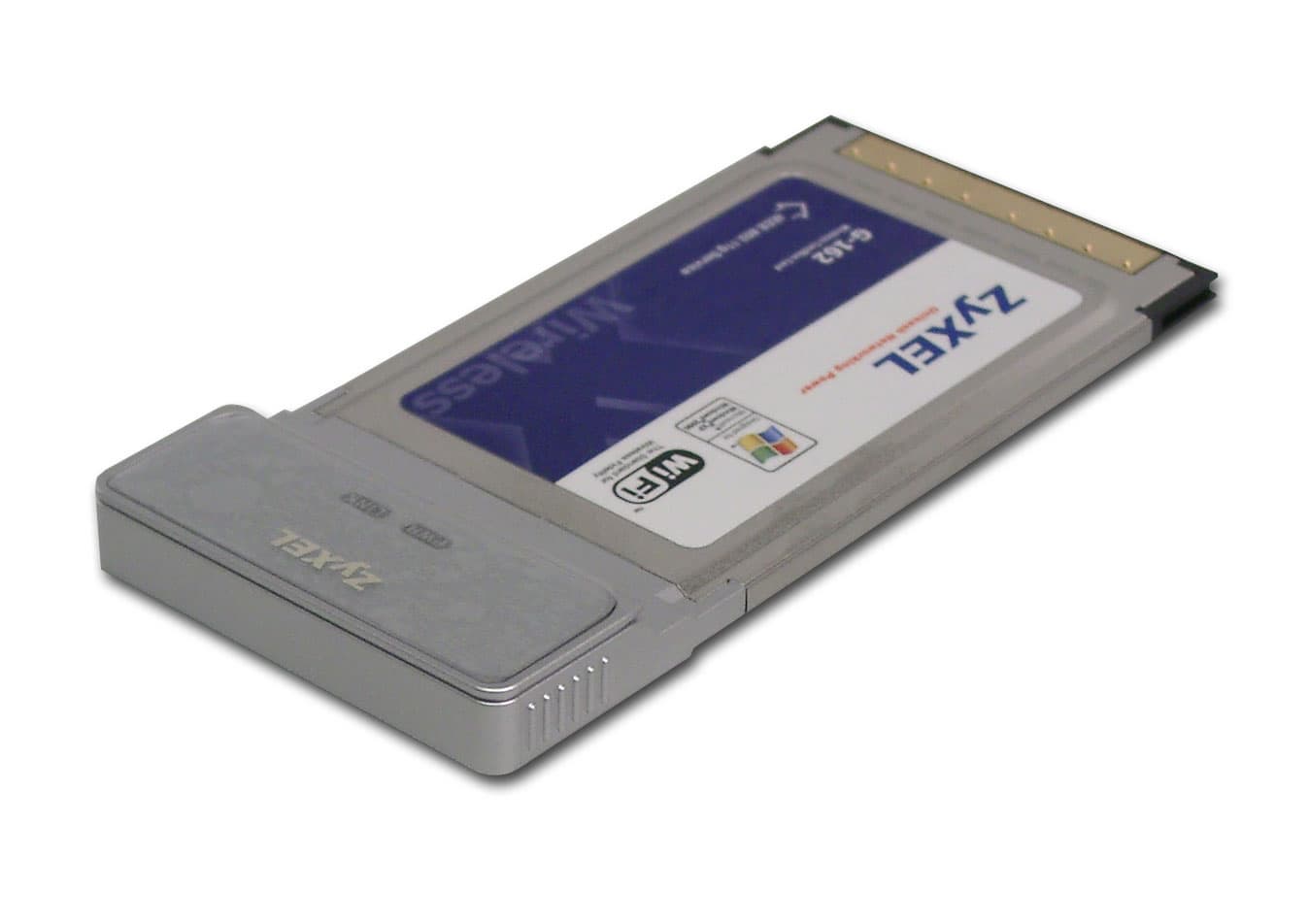

Беспроводной Cardbus-адаптер ZyXEL G-162

Беспроводной Cardbus-адаптер стандарта IEEE 802.11g с поддержкой g+ режима.

На беспроводном адаптере расположены следующие индикаторы:

  • индикатор связи (Link)
  • индикатор питания (Power)

Спецификации устройства:

  • Поддерживаемые интерфейсы: Cardbus
  • Скорости передачи:
    802.11g: 125 (g+), 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
    802.11b: 22 (b+), 11, 5,5, 2, 1 Мбит/с
  • Мощность сигнала: 14 ~ 17 дБм
  • Чувствительность приемника:
    54 Мбит/с: -83 дБм
    11 Мбит/с: -68 дБм
  • Поддерживаемые частоты: 2412–2484 МГц
  • Драйверы:
    Windows 2000
    Windows XP
  • Безопасность:
    64/128/256 бит WEP
    WPA

В комплекте идет краткое руководство по установке и настройке на 7-ми языках (включая русский), диск с драйверами, утилитами и описанием.

Конфигурация Cardbus-адаптера полностью аналогична конфигурации PCI-адаптера.

Тестирование производительности

В нашей тестовой лаборатории начаты работы по созданию методики тестирования беспроводных точек доступа для возможности сравнения точек доступа между собой. Для этого организуются тесты на дальность связи. Проверяется пропускная способность при различной удаленности адаптера от точки доступа — при этом, естественно, используется ноутбук с Carsbus-адаптером, никакие PCI-адаптеры проверить таким образом не представляется возможным. Базовые расстояния берутся с интервалом 10 метров. Несмотря на то, что тестирование проходило внутри здания на максимально возможном расстоянии (~60 метров — длина коридора здания) разница в скорости на различных дистанциях не была особо заметной, поэтому было принято решение о том, что между точкой доступа и Cardbus-адаптером должно быть препятствие. Точка доступа устанавливалась внутри офиса в метре от двери, а в коридоре ставился ноутбук на расстоянии 10, 20, 30 и 40 метров от двери, после чего проводилось тестирование. Для большей объективности результатов точки доступа должны помещаться в одинаковые условия. Методика тестирования точек доступа находится в стадии разработки, поэтому в дальнейшем условия тестирования могут меняться, но для наглядности текущие результаты будут освещаться в выпускаемых обзорах.

Тестирование беспроводного сегмента:

Тестирование проходило в несколько этапов:

  • Тест "Точка доступа — PCI адаптер"
  • Тест "Точка доступа — Cardbus адаптер"
  • Тест "Точка доступа — PCI и Cardbus адаптеры"
  • Тест "PCI адаптер — Cardbus адаптер, режим Infrastructure"
  • Тест "PCI адаптер — Cardbus адаптер, режим AdHoc"

Тест "Точка доступа — PCI адаптер": трафик гонялся между компьютером с беспроводным сетевым PCI-адаптером ZyXEL G-360 и компьютером локального (LAN) сегмента через точку доступа ZyXEL G-560. Скорость соединения выставлялась автоматически для режимов 802.11b, 802.11g, b+ и g+. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер ZyXEL G-360
  • AP — точка доступа роутера ZyXEL G-560
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11b и b+ режимов:

Максимальная скорость: 5,57 Мбит/с — для 802.11b режима и 8,3 Мбит/с для b+ режима. При использовании b+ режима скорость соединения составляет 22 Мбит/с, прирост производительности при этом составляет около 50%. В обоих случаях скорость от точки доступа в 1.5 раза ниже скорости к точке доступа.

Результаты теста для 802.11g и g+ режимов:

Максимальная скорость: 25,4 Мбит/с — для 802.11g режима и 33,91 Мбит/с для g+ режима. При использовании g+ режима наблюдается общий прирост производительности на 20-30%, суммарная скорость в полнодуплексном режиме возрастает, а вот скорость от PCI-адаптера к точке доступа становится ниже, чем при использовании 802.11g режима.

Тест "Точка доступа — Cardbus адаптер": трафик гонялся между компьютером с беспроводным сетевым Cardbus-адаптером ZyXEL G-162 и компьютером локального (LAN) сегмента через точку доступа ZyXEL G-560. Скорость соединения выставлялась автоматически для 802.11b, 802.11g, b+ и g+ режимов. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Cardbus — беспроводной адаптер ZyXEL G-162
  • AP — точка доступа роутера ZyXEL G-560
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11b и b+ режимов:

Максимальная скорость: 5,47 Мбит/с — для 802.11b режима и 8,05 Мбит/с для режима b+. Прирост производительности при использовании b+ режима составляет около 50% по сравнению с режимом 802.11b (как и в прошлом тесте). Скорость от точки доступа к Cardbus-адаптеру в полнодуплексном режиме в 1.75 раза ниже, чем от Cardbus-адаптера к точке доступа.

Результаты теста для 802.11g и g+ режимов:

Максимальная скорость: 25,22 Мбит/с — для 802.11g режима и 33,92 Мбит/с для режима g+. Скорость от точки доступа к адаптеру примерно в 2 раза выше, чем от адаптера к точке доступа. Включение g+ режима дает прирост производительности порядка 50% по сравнению с 802.11g режимом.

Тест "Точка доступа — PCI и Cardbus адаптеры": трафик гонялся между компьютером в LAN-сегменте точки доступа ZyXEL G-560 и двумя беспроводными адаптерами ZyXEL G-360 (PCI) и ZyXEL G-162 (Cardbus). Сначала обе карточки гнали трафик в одну сторону, потом обе в другую, а потом обе в обе стороны. Скорость соединения выставлялась автоматически для 802.11b, 802.11g, b+ и g+ режимов. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • AP — точка доступа роутера ZyXEL G-560
  • Cards — беспроводные адаптеры ZyXEL G-360 и ZyXEL G-162
  • PCI — беспроводной адаптер на PCI-шине ZyXEL G-360
  • Cardbus — беспроводной адаптер на Cardbus-шине ZyXEL G-162
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11b и b+ режимов:

Максимальная скорость: 5,53 Мбит/с — для 802.11b режима и 8,22 Мбит/с для режима b+. Прирост производительности при включении b+ режима составил порядка 60%. Скорость от точки доступа к беспроводным адаптерам в 1,5 раза выше скорости от беспроводных адаптеров к точке доступа. Распределение скоростей между PCI и Cardbus адаптерами в полудуплексном и полнодуплексном режиме приведено ниже:

Как видно из диаграммы, скорости распределяются практически равномерно между PCI и Cardbus адаптерами.

Результаты теста для 802.11g и g+ режимов:

Максимальная скорость: 25,75 Мбит/с — для 802.11g режима и 33,87 Мбит/с для режима g+. Как и в остальных тестах, прирост производительности от включения g+ режима составляет около 50%. Скорость трафика от точки доступа к адаптерам в полнодуплексном режиме в 2 раза выше скорости трафика в обратном направлении. Ниже приводится распределение скоростей между PCI и Cardbus адаптерами в полудуплексном и полнодуплексном режимах:

Как видно из диаграммы, во всех тестах скорость работы Cardbus-адаптера чуть ниже скорости работы PCI адаптера.

Тест "PCI адаптер — Cardbus адаптер, режим Infrastructure"- трафик гоняется между беспроводными сетевыми адаптерами ZyXEL G-360 и ZyXEL G-162 через точку доступа ZyXEL G-560(режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для режимов: 802.11b, 802.11g, b+ и g+с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер на PCI-шине ZyXEL G-360
  • Cardbus — беспроводной адаптер на Cardbus-шине ZyXEL G-162
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11b и b+ режимов:

Результаты теста для 802.11g и g+ режимов:

Во всех тестах наблюдается достаточно низкая скорость для соответствующих режимов работы. Как и во всех остальных тестах, прирост производительности при использовании g+ и b+ режимов составляет около 50% по сравнению с теми же результатами при использовании 802.11g и 802.11b режимов.

Тест "PCI адаптер — Cardbus адаптер, режим AdHoc" - трафик гонялся напрямую между беспроводными сетевыми адаптерами ZyXEL G-360 и ZyXEL G-162 (режим AdHoc). В настройках беспроводных адаптеров нельзя задать режим работы беспроводных соединений, поэтому скорость устанавливалась в Auto mode, при этом скорость соединения составляла 54 Мбит/с. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер на PCI-шине ZyXEL G-360
  • Cardbus — беспроводной адаптер на Cardbus-шине ZyXEL G-360
  • fdx — генерация трафика в обоих направлениях

Результаты теста:

Максимальная скорость: 26,62 Мбит/с — высокий показатель для скорости соединения 54 Мбит/с (обычно это 802.11g режим).

Тест "Точка доступа — Cardbus адаптер, различная дистанция" — трафик гонялся между компьютером с беспроводным сетевым Cardbus-адаптером ZyXEL G-162 и компьютером локального (LAN) сегмента через точку доступа ZyXEL G-560, при этом менялось расстояние между точкой доступа и адаптером. Скорость соединения выставлялась автоматически для 802.11b и 802.11g режимов. Тест проводился с помощью Chariot NetIQ на протяжении 1 минуты. Расстояние между точкой доступа и адаптером поочередно составляло 10, 20, 30, 40 метров.

При удалении от точки доступа скорость трафика должна уменьшаться. В режиме 802.11g скорость на расстоянии 30 метров составляет 2,69 Мбит/с, а на расстоянии 40 метров — 6,75 Мбит/с, то есть наблюдается аномальное увеличение скорости при удалении от точки доступа.

Доступность:

ZyXEL G-560 Н/Д(0)
ZyXEL G-360 Н/Д(0)
ZyXEL G-162 Н/Д(0)

Выводы

Беспроводное оборудование ZyXEL показывает очень высокую производительность. Дополнительные режимы работы беспроводной связи b+ и g+ дают прирост производительности примерно в 1,5 раза по сравнению со стандартными 802.11b и 802.11g. Наличие интеллектуальной системы безопасности позволяет быстро настроить параметры безопасности. В точке доступа очень простой интерфейс настройки на 7-ми языках со встроенной справочной системой. Утилита настройки беспроводных адаптеров также имеет русский интерфейс. Все рассматриваемое оборудование поддерживает 256-битное WEP шифрование.

Плюсы:

  • Простой интерфейс настройки точки доступа на 7-ми языках (включая русский) со встроенной справкой
  • Наличие интеллектуальной системы безопасности OTIST
  • Поддержка 256-битного шифрования
  • Прирост производительности при включении дополнительных режимов (b+ и g+)

Минусы:

  • Отсутствие возможности задания скорости беспроводной связи на точке доступа
  • Нет возможности сменить антенну на точке доступа



Оборудование предоставлено российским представительством компании ZyXEL
