Точка доступа TRENDnet TEW-410APB+ и Cardbus карта TEW-401PCplus


В этой статье описывается беспроводное оборудование от TRENDnet: точка доступа TEW-410APB+ и беспроводная PCMCIA карта TEW-401PCplus.

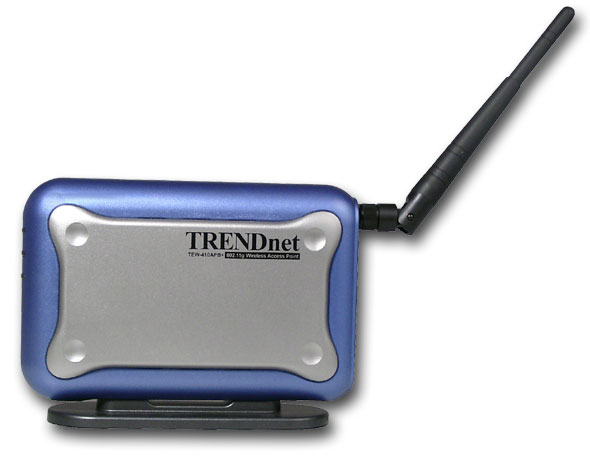

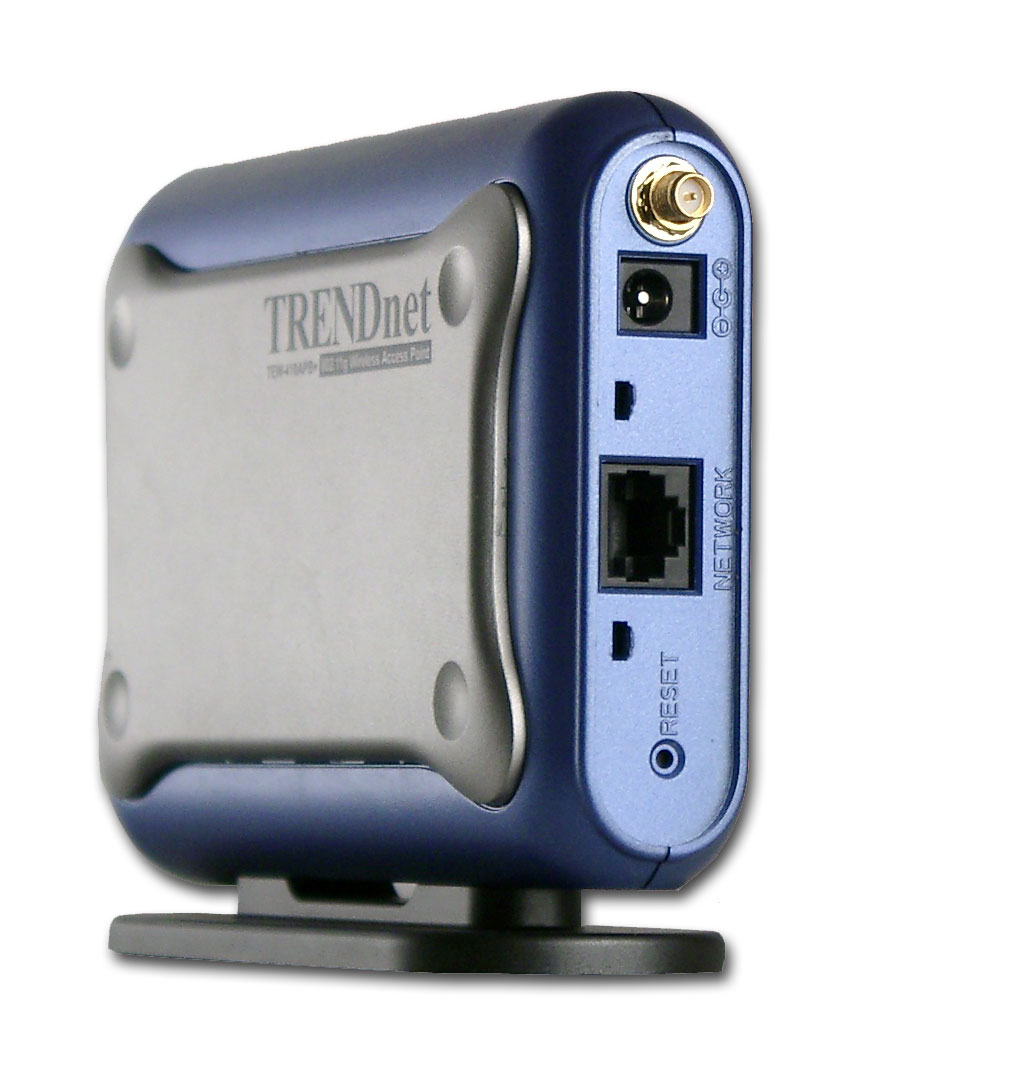

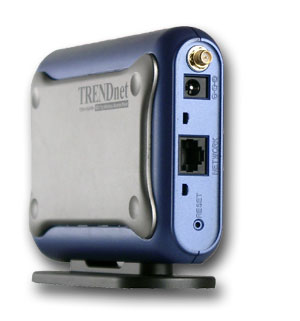

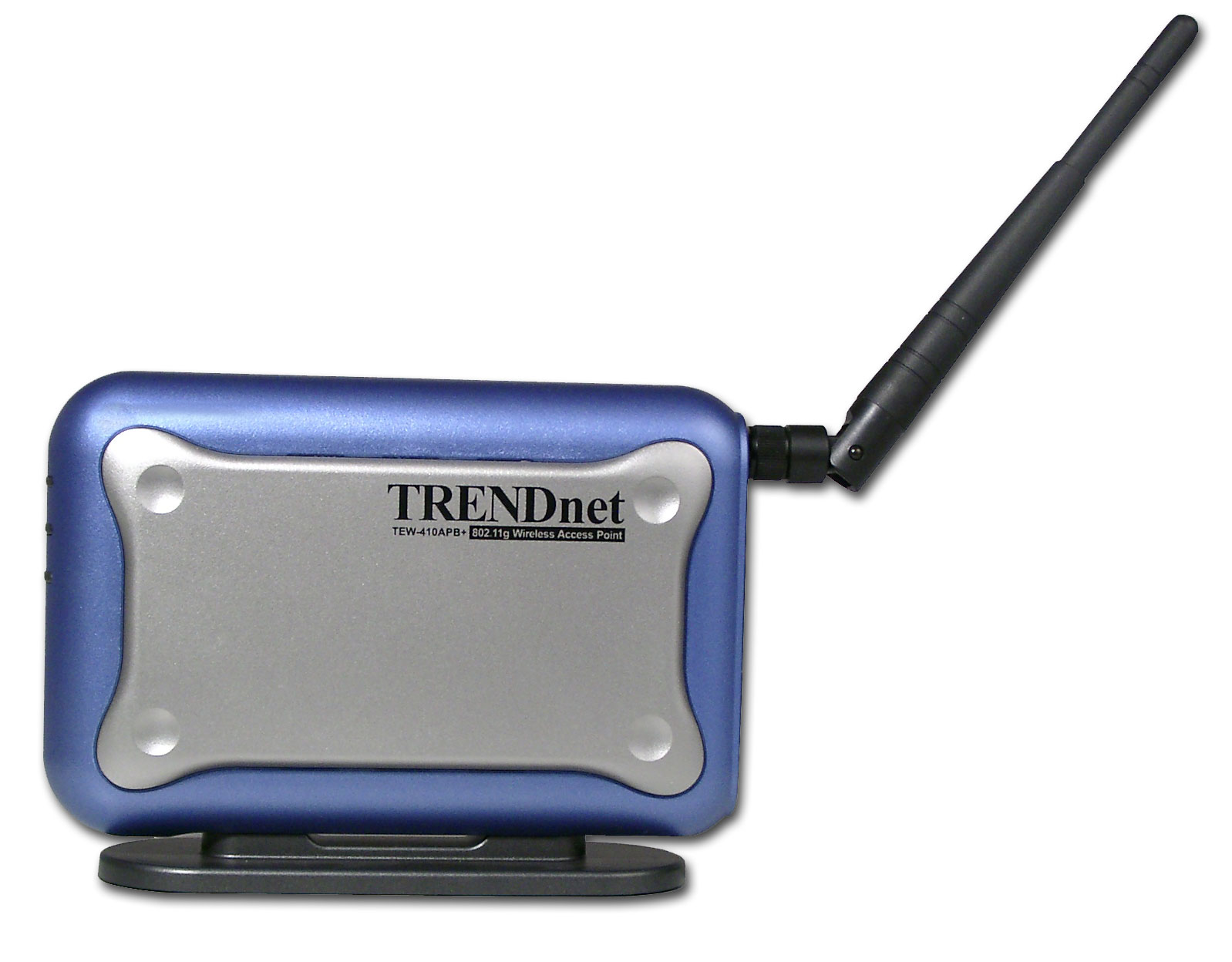

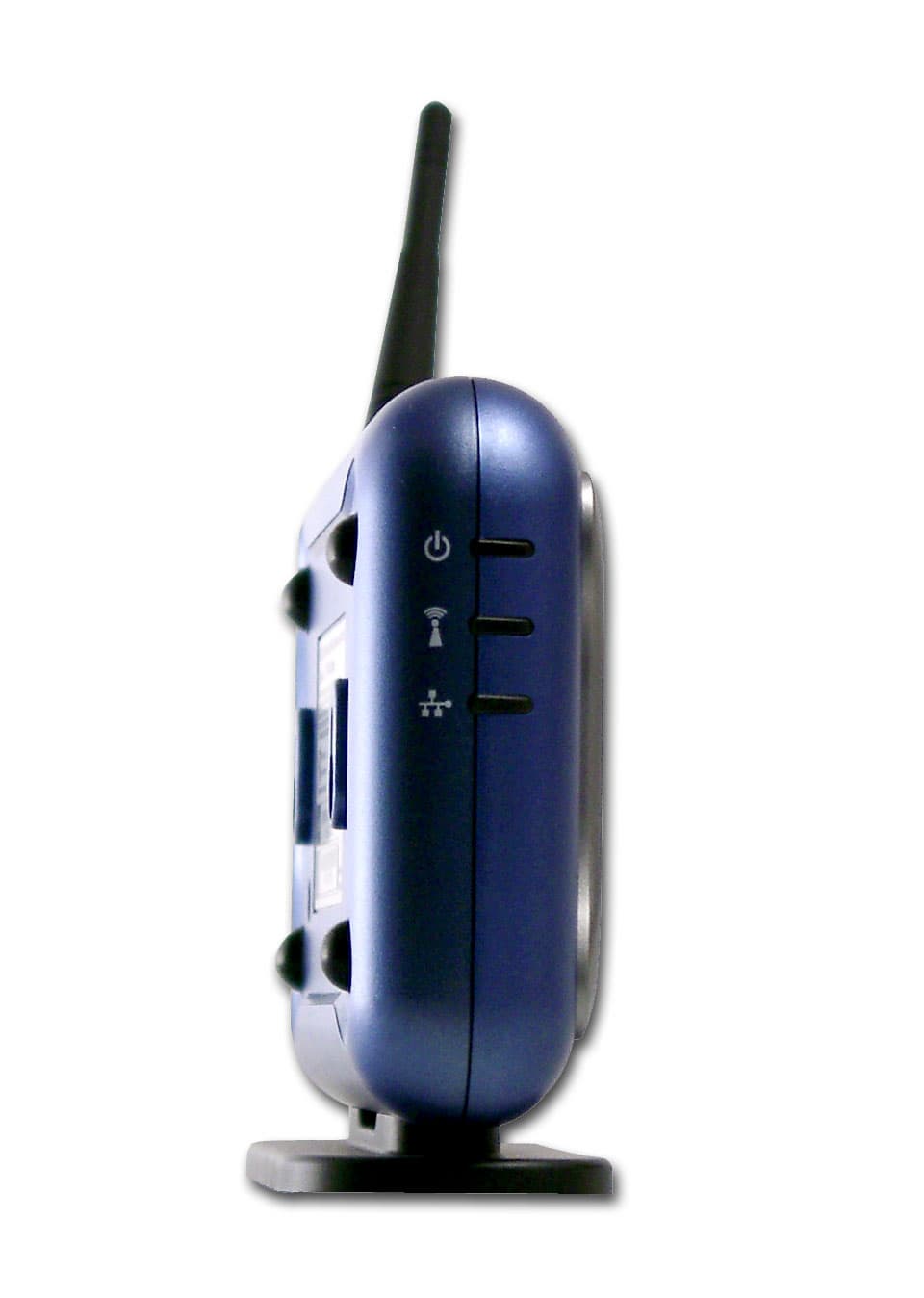

Точка доступа TEW-410APB+:

Устройство выполнено в стандартной для компании TRENDnet цветовой гамме (белый+серебристый+голубой цвета). Устройство поддерживает технологию высокоскоростной передачи данных на беспроводном сегменте — AfterBurner.

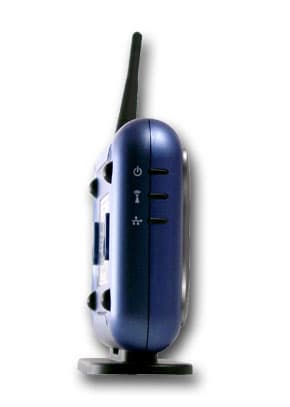

На устройстве находятся следующие индикаторы:

  • индикатор питания (красный)
  • индикатор активности беспроводного сегмента (зеленый)
  • индикатор активности проводного сегмента (желтый)

В комплект входит: БП, точка доступа, антенна беспроводной связи, двухметровый патчкорд (!), диск с утилитами и описанием, шурупы с дюбелями для крепления к стене, инструкция на английском.

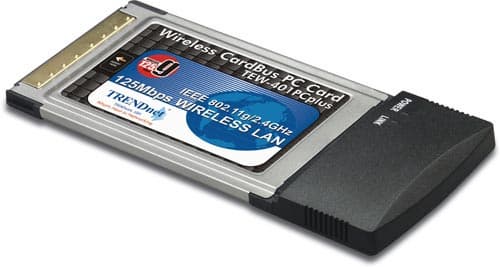

Сетевая карта TEW-401PCplus:

На карте находятся следующие индикаторы:

  • индикатор питания
  • индикатор активности

Вид изнутри

Точка доступа TEW-410APB+:
К сожалению, разобрать устройство без повреждения его внешнего вида не удалось, а разрешение на повреждение внешнего вида получено не было.

Спецификации устройства:

Спецификация точки доступа TEW-410APB+:

корпус пластиковый, допускается установка на горизонтальную поверхность или подвес на стену
проводной сегмент
LAN количество портов 1
auto MDI/MDI-X да
ручное блокирование интерфейсов нет
возможность задания размера MTU вручную нет
Беспроводной сегмент
антенна количество 1
тип одна внешняя дипольная, 3dBi
возможность замены антенны/тип коннектора есть/r-SMA
поддерживаемые стандарты и скорости 802.11b 11, 5, 2, 1 Mbit/sec
802.11g 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec
расширения протокола 802.11g да, High Speed-G 125 Мбит/с
возможность ручного задания скорости нет
выходная мощность усредненная 15 dBm
802.11b @11Mbit/s ??
802.11g @54Mbit/s ??
чувствительность приемника 802.11b @11Mbit/s -80 dBm при 10-5 BER
802.11g @54Mbit/s -65 dBm при 10-5 BER
работа с другой AP поддержка WDS (мост) да
поддержка WDS + AP да
возможность работы в режиме клиента да
wireless repeater (повторитель) да
безопасность блокировка широковещательного SSID да
привязка к MAC адресам да
WEP шифрование 64/128bit
WPA шифрование 802.11x, AES или TKIP через RADIUS сервер
WPA-PSK (pre-shared key) 802.11x, AES или TKIP
основные возможности
конфигурирование устройства и настройка клиентов администрирование WEB-интерфейс да
собственная утилита нет
telnet нет
ssh нет
COM-порт нет
SNMP нет
возможность сохранения и загрузки конфигурации да
логирование событий да, Traffic log
способы хранения внутри устройства нет
на внешнем Syslog сервере да
отправка на email нет
SNMP поддержка SNMP Read да
поддержка SNMP Write да
поддержка SNMP Traps нет
дополнительная информация
версия прошивки 1.3.06 от 24/11/2004
дополнительные порты нет

Спецификация беспроводной карты TEW-401PCplus

  • Стандарты: 802.11b, 802.11g (с поддержкой High Speed-G 125 Мбит/с)
  • Интерфейс: Cardbus
  • Антенна: встроенная, без возможности подключения других антенн
  • Выходная мощность: максимум 15dBm
  • Скорости:
    802.11b 22, 11, 5, 2, 1 Мбит/с;
    802.11g — 125, 100, 54, 48, 36, 18, 12, 11, 9, 6, 5.5, 2, 1 Мбит/с;
  • Драйвера: Win98SE/ME/2K/XP

Конфигурирование

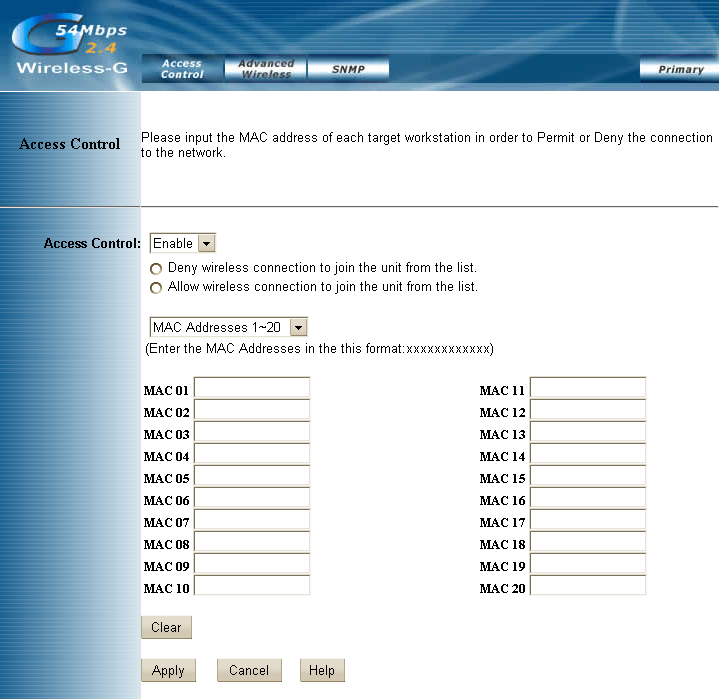

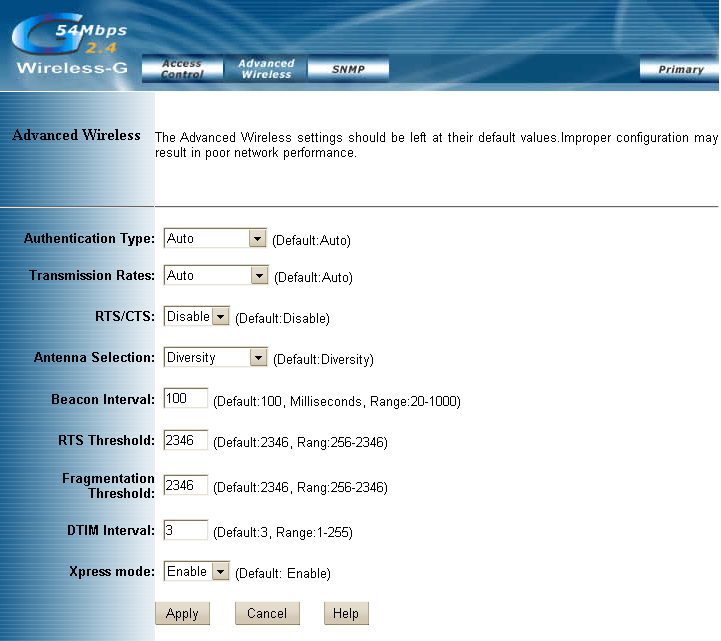

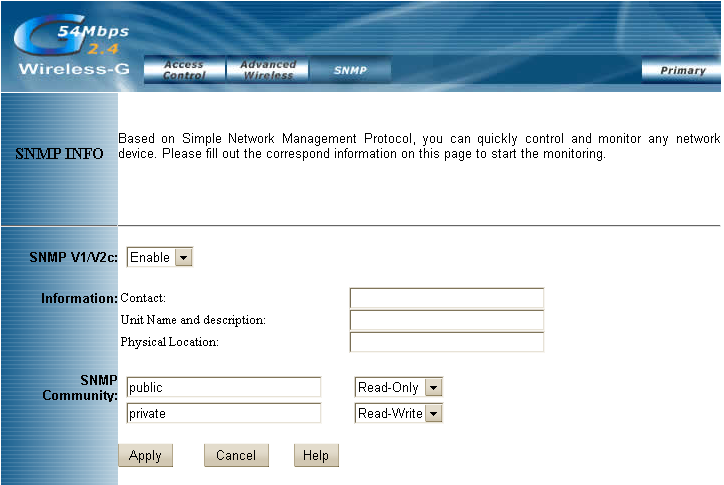

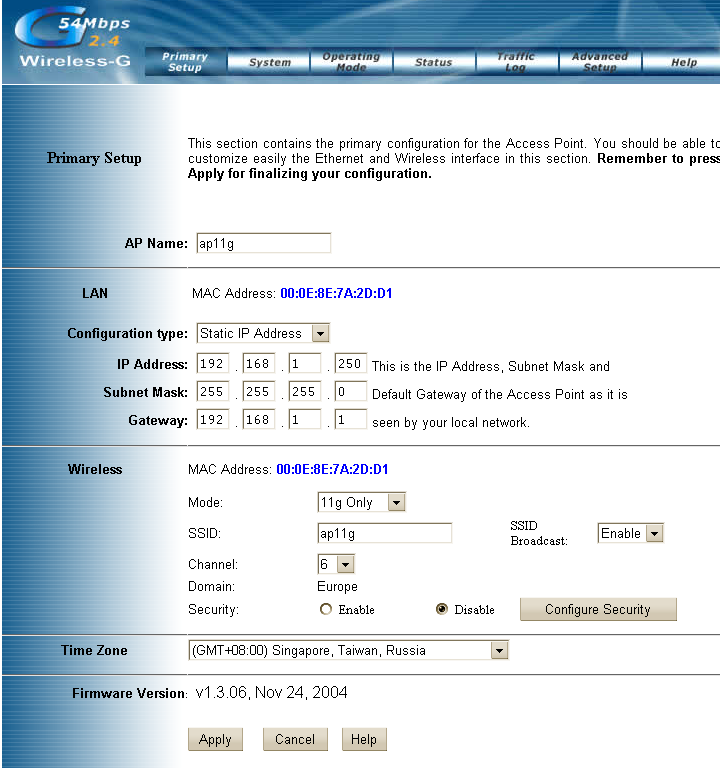

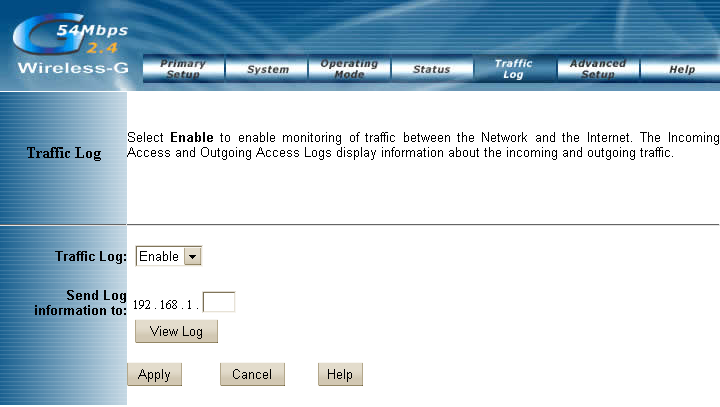

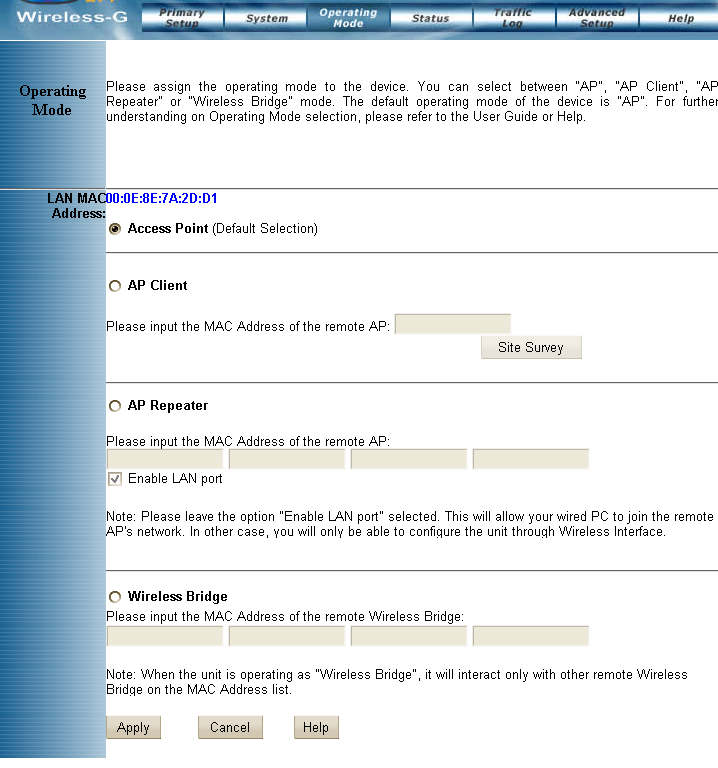

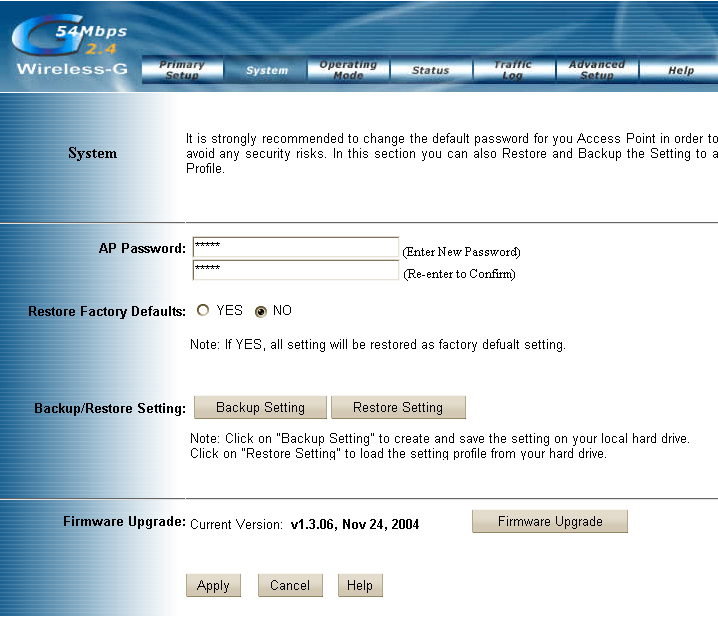

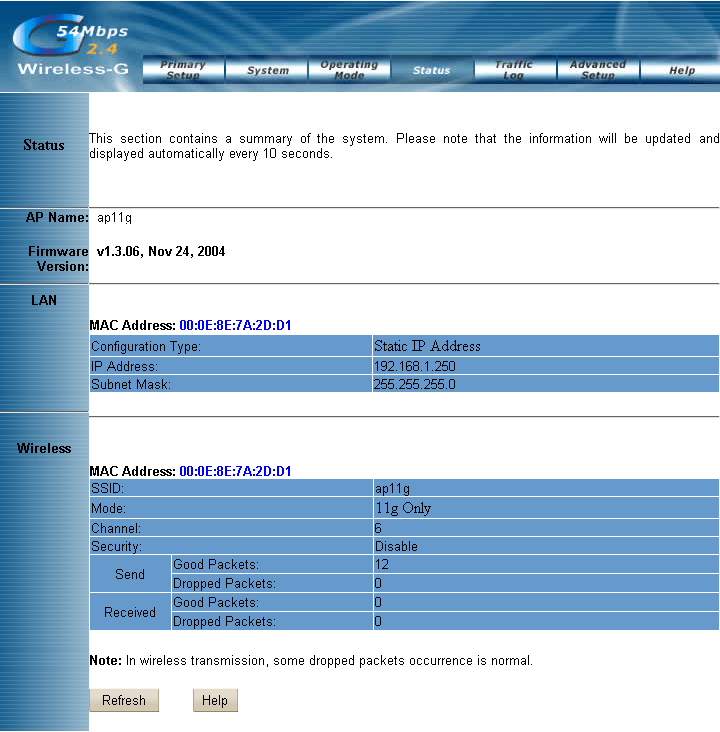

Точка доступа TEW-410APB+ настраивается через WEB-интерфейс. Ниже приведены скриншоты стандартных настроек.



Есть возможность сохранения настроек. Хранение логов осуществляется только на внешнем лог-сервере. Режимы беспроводной связи: 11b+g; 11b only; 11g only; AfterBurner. Присутствует поддержка SNMP, но через нее можно получить только информацию об устройстве и его владельце, которую вы сами задаете.

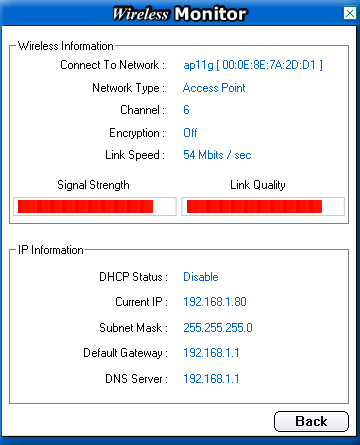

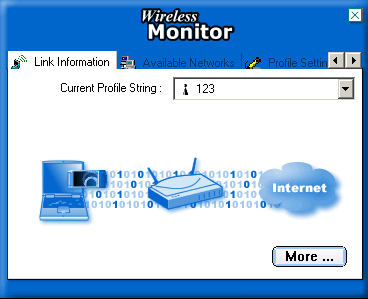

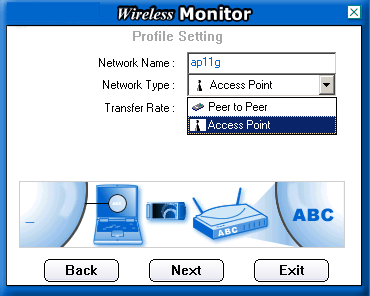

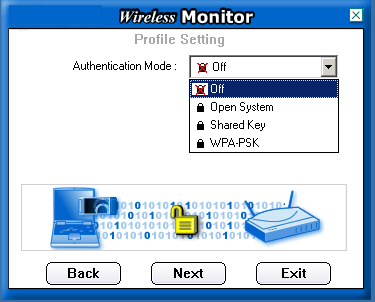

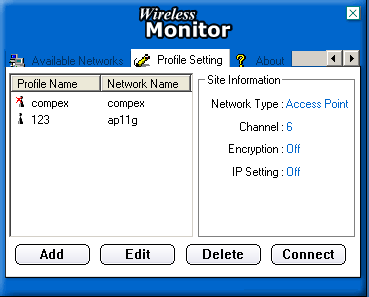

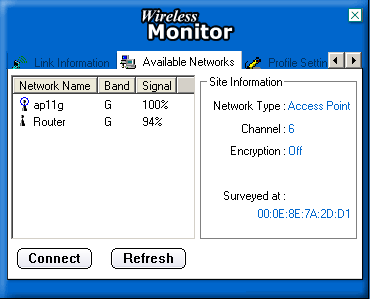

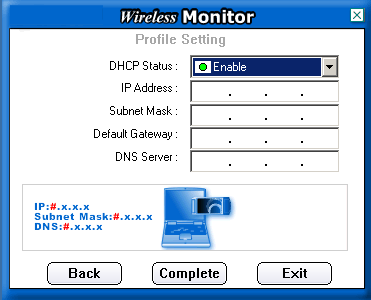

Беспроводная сетевая карта TEW-401PCplus настраивается с помощью утилиты настройки. Ниже приведены скриншоты стандартных настроек.





Тестирование производительности

Тестирование точки доступа:
Тест беспроводного сегмента проходил в несколько этапов:

  • Тест LAN-WLAN 1 карта: трафик гонялся между компьютером с беспроводной карточкой и компьютером в проводном сегменте
  • Тест LAN-WLAN 2 карты: трафик гонялся между компьютером в проводном сегменте и двумя компьютерами с беспроводными карточками
  • Тест WLAN-WLAN режим Infrastructure: трафик гонялся между двумя компьютерами с беспроводными карточками через точку доступа

Тест LAN-WLAN 1 карта — трафик гонялся между компьютером с беспроводной сетевой картой и компьютером локального (LAN) сегмента. Скорость соединения устанавливалась в Auto mode. Тест проводился для трех режимов: 802.11b ; 802.11g ; AfterBurner Mode. Для тестирования использовалась беспроводная сетевая карта TRENDnet TEW-401PCplus PCMCIA Card. Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

Сокращения:

  • Card — сетевая карта
  • AP — точка доступа
  • fdx — генерация данных в обоих направлениях

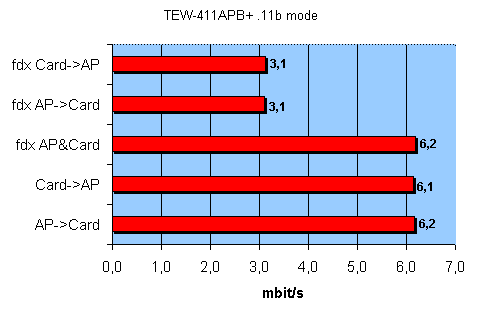

Результаты теста в .11b режиме:

Достаточно высокая скорость для .11b режима. Скорости приема и передачи в полном дуплексе практически равны. Именно такую картину хотелось бы видеть при тестировании беспроводных устройств.

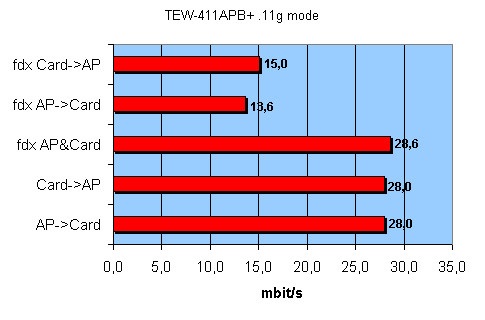

Результаты теста в .11g режиме:

И снова благоприятная картина — высокая скорость не может не радовать.

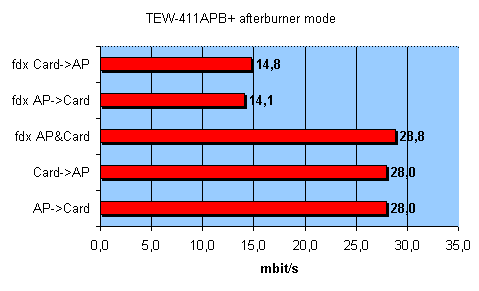

Результаты теста в AfterBurner режиме:
Режим AfterBurner, по заявлениям разработчиков устройства, теоретически способен повысить пропускную способность радиоканала до 125 Мбит/с, но практически это пока остается теорией, что видно из следующих результатов.

Несмотря на включение режима AfterBurner скорости такие же, как и при .11g режиме. Очередное подтверждение того, что поддержка этого режима — всего лишь план на будущее.

Тест LAN — WLAN 2 карты: трафик гонялся между компьютером LAN — сегмента и двумя беспроводными сетевыми карточками. Скорость устанавливалась в Auto mode. Тест проводился для двух режимов: 802.11b и 802.11g. Для теста использовались беспроводные сетевые адаптеры: TRENDnet TEW-401PCplus PCMCIA Card и Gigabyte 802.11g PCI WLAN Card. Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров. Тест в режиме AfterBurner не проводился так как Gigabyte 802.11g PCI WLAN Card его не поддерживает, да и по результатам прошлых тестов от него мало толку.

Обозначения:

  • AP — точка доступа
  • Cards — сетевые карты
  • CardTN — сетевая карта TRENDnet TEW-401PCplus
  • CardGB — сетевая карта Gigabyte 802.11g PCI WLAN Card
  • fdx — полный дуплекс — трафик идет в обоих направлениях

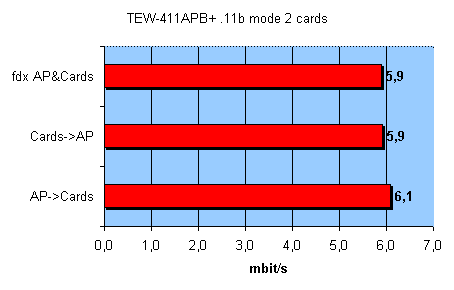

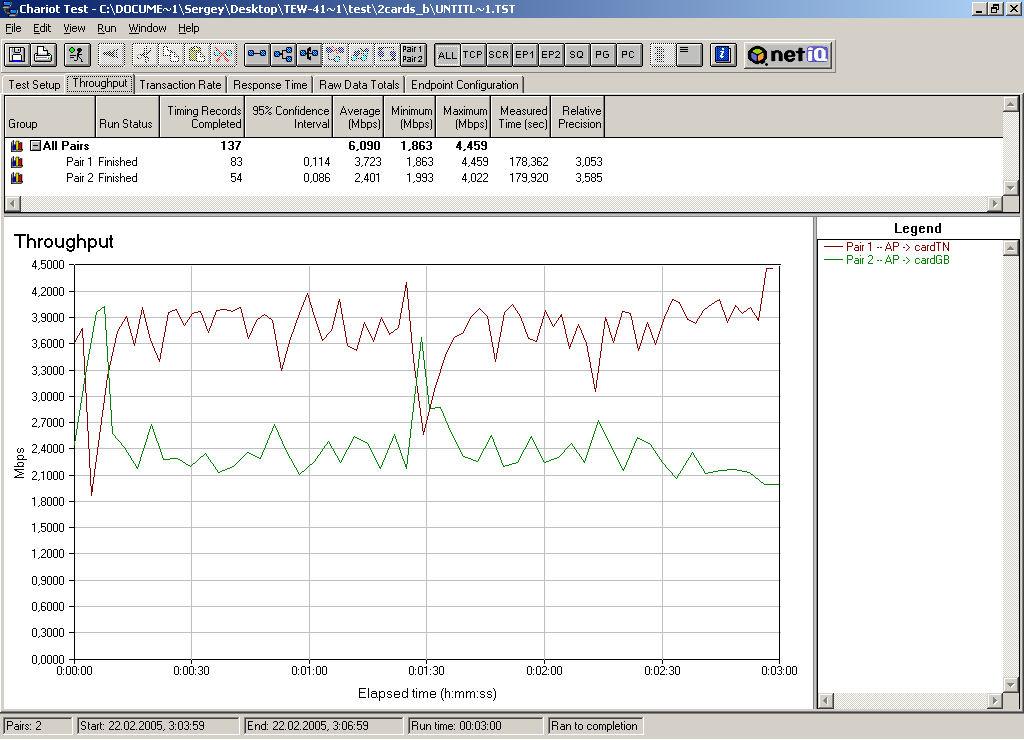

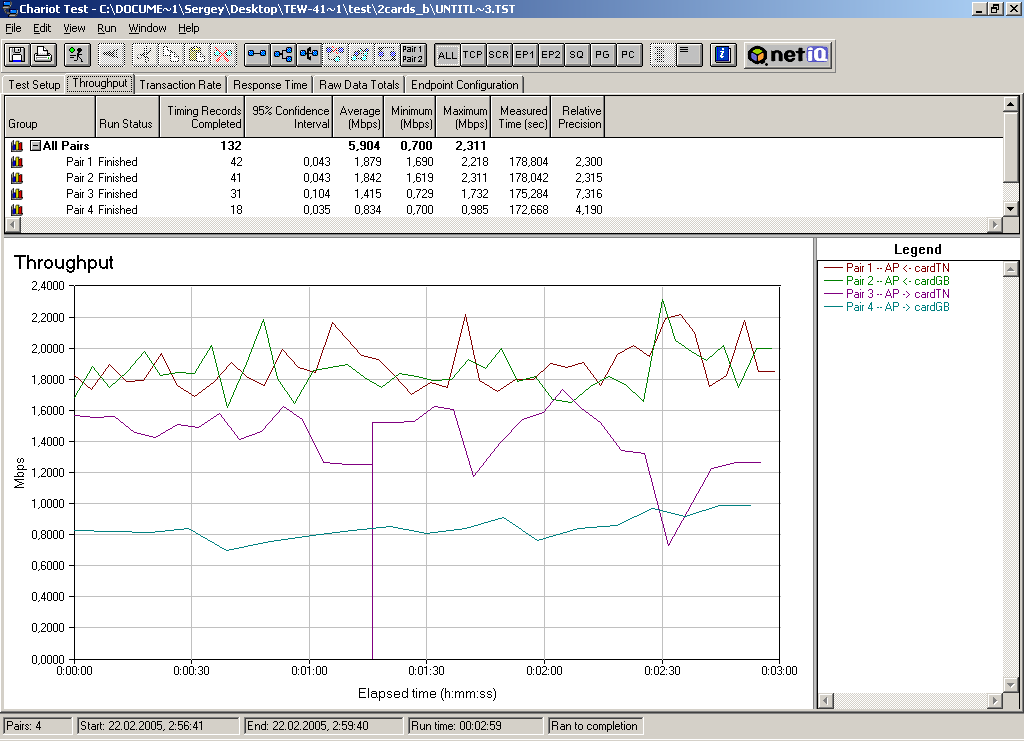

Результаты теста для .11b режима:

1 2 3

Снижение скорости совсем незначительное, но интересен другой момент — как распределяется скорость между карточками. Из этих графиков следует общая тенденция: скорость AP -> CardTN выше чем скорость AP -> CardGB, то есть устройства одного производителя (в данном случае TRENDnet — TRENDnet) имеют более высокую скорость передачи данных, чем устройства разных производителей (в данном случае TRENDnet — Gigabyte).
На графике 1 (трафик идет от точки доступа к сетевым картам) видно, что трафик к сетевой карте TRENDnet идет со скоростью в 1,5 раза выше чем к карте Gigabyte.

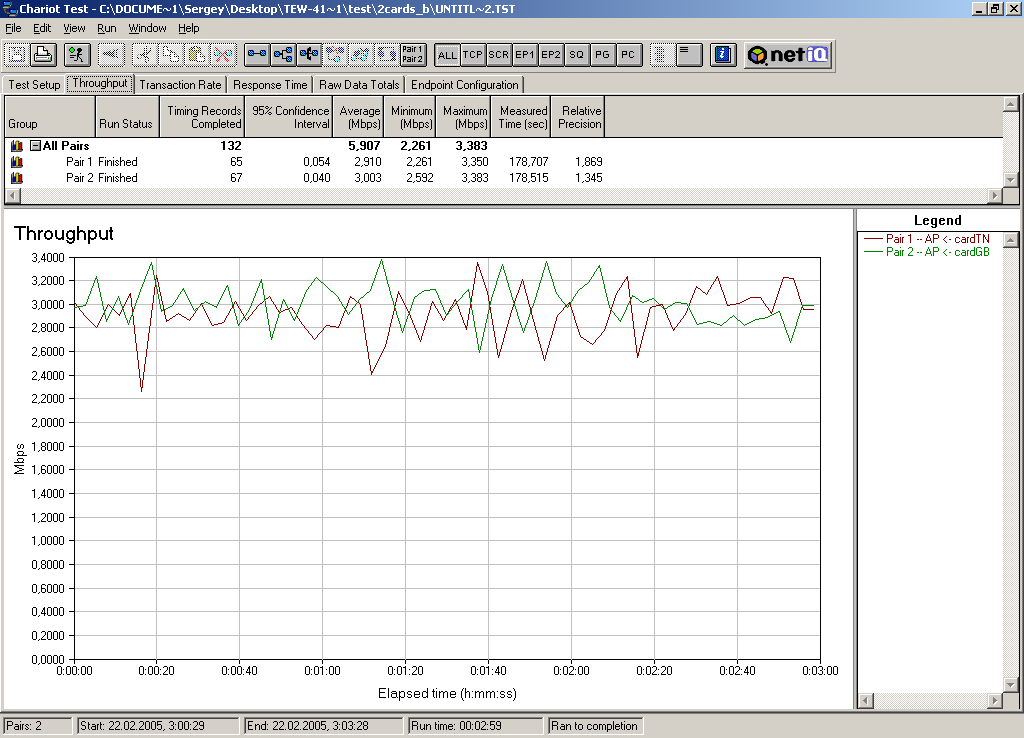

На графике 2 (трафик идет от сетевых карт к точке доступа) скорости практически равны.
На графике 3 (трафик идет между точкой доступа и каждой сетевой картой в обе стороны) видно, что к точке доступа от разных сетевых карт идет с одинаковой скоростью, а от точки доступа трафик идет быстрее к сетевой карте TRENDnet.

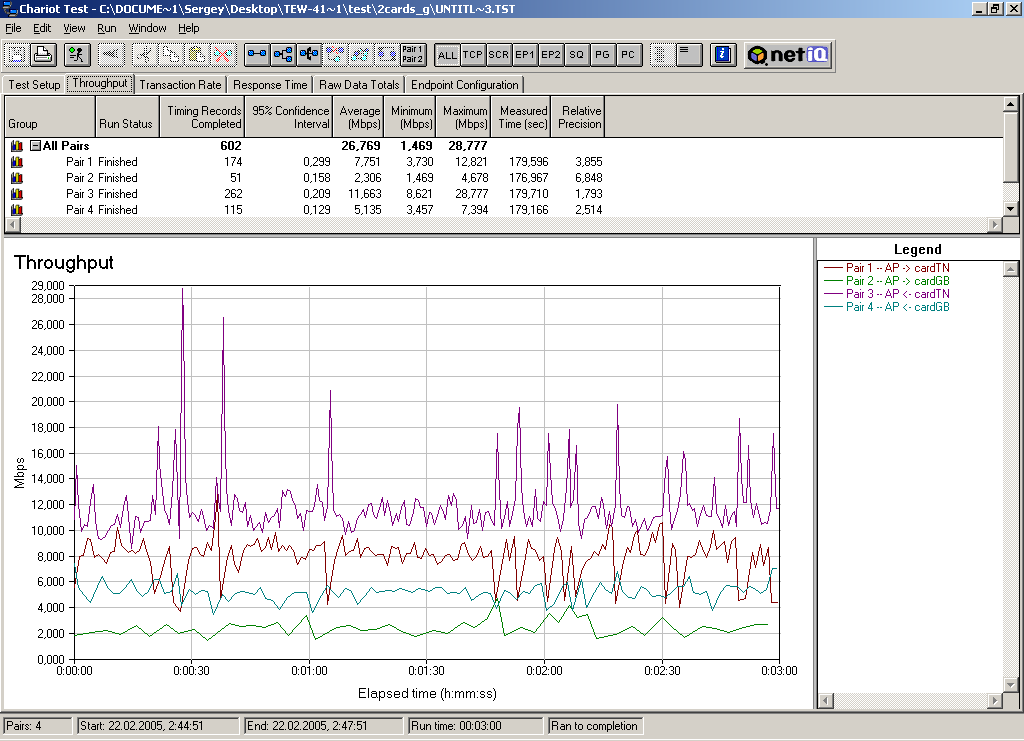

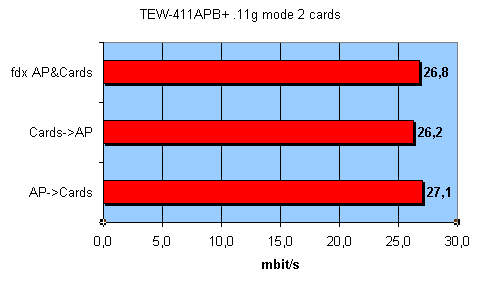

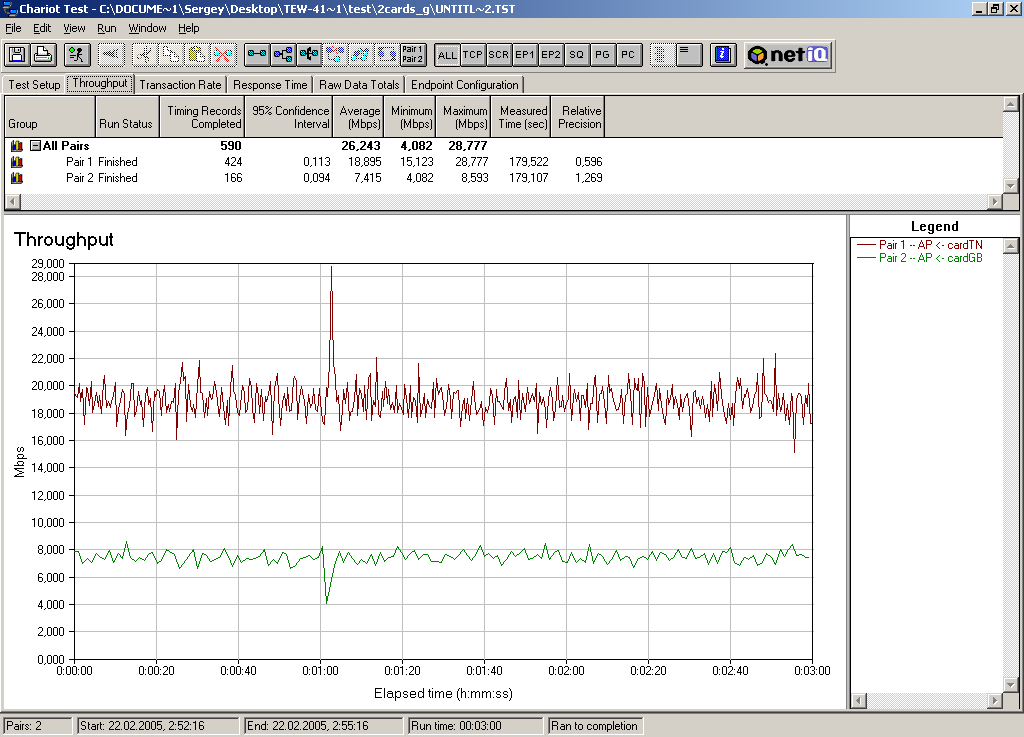

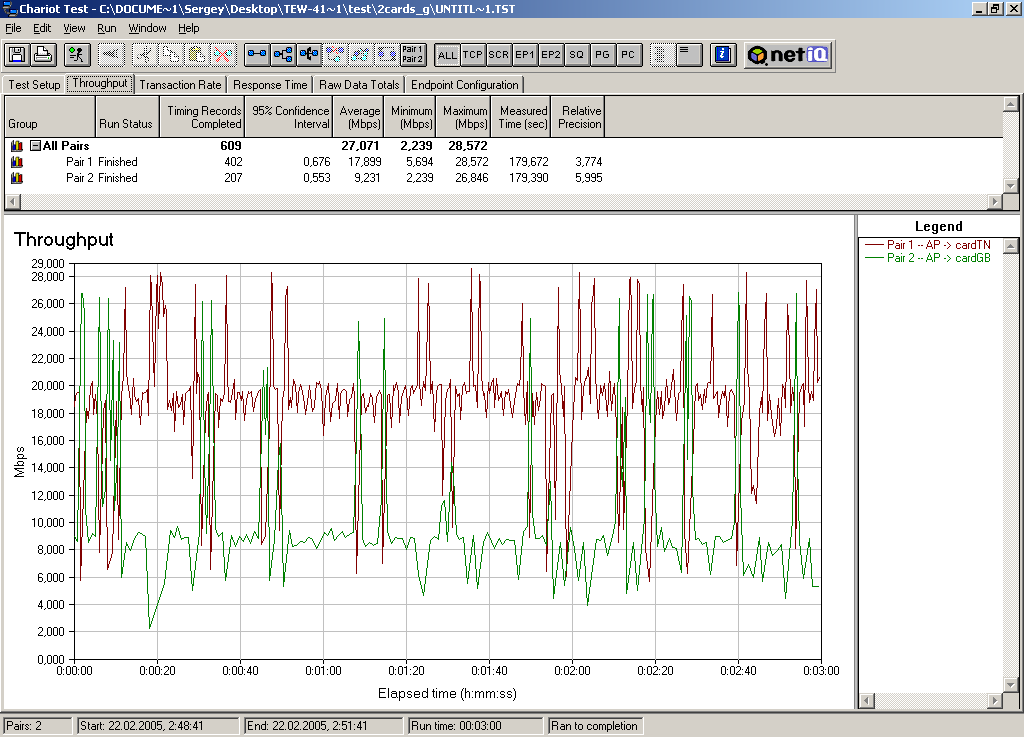

Результаты теста для .11g режима:

1 2 3

На этих графиках также проявляется старая тенденция — устройства одного производителя имеют более высокую скорость передачи данных, чем устройства разных производителей.

Тест WLAN-WLAN режим Infrastructure — трафик гонялся между двумя компьютерами с беспроводными сетевыми картами через точку доступа (режим Infrastructure). Скорость соединения устанавливалась в Auto mode. Тест проводился для двух режимов: 802.11b ; 802.11g. Для тестирования использовалась беспроводная сетевая карта TRENDnet TEW-401PCplus PCMCIA Card и Gigabyte 802.11g PCI WLAN Card. Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало пяти метров.

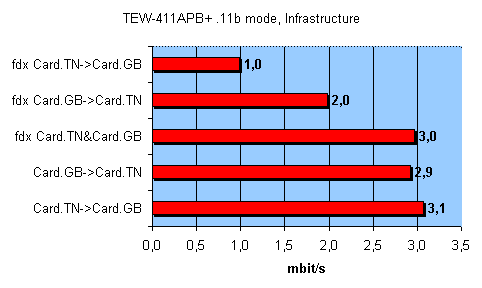

Результаты для .11b режима:

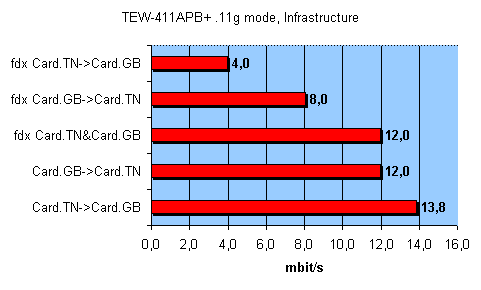

Результаты для .11g режима:

По результатам теста видно, что в полном дуплексе скорость трафика к CardTN в 2 раза больше скорости трафика от него.

Доступность:

Средняя розничная цена на протестированное в статье устройство на последний момент:

TRENDnet TEW-410APB+ Н/Д(0)
TRENDnet TEW-401PC+ Н/Д(0)

Выводы:

Точка доступа TEW-410APB+ в паре с сетевой картой TEW-401PCplus обладает высокой производительностью как при работе в .11b режиме, так и в 11g режиме, но странным образом снижают производительность сетевых карт других производителей при масштабировании. Возможности технологии AfterBurner окончательно еще не реализованы, может статься, с выпуском новой версии прошивки что-то изменится.

Плюсы:

  • Высокая скорость передачи данных
  • Возможность работы в режиме клиента, моста, повторителя
  • Возможность отключения широковещания SSID
  • Фильтрация по MAC-адресам
  • Возможность хранения лога на внешнем лог-сервере

Минусы:

  • Отсутствие возможности хранения логов в устройстве
  • Отсутствие реальной поддержки технологии AfterBurner
  • Более низкая скорость работы устройств стороннего производителя (в нашем случае Gigabyte 802.11g PCI WLAN Card) при совместной работе с устройствами TRENDnet
  • Отсутствие возможности ручного задания скорости в беспроводном сегменте



Оборудование предоставлено компанией MultiCo ltd
