Точка доступа Edimax EW-7206PDg

Обзор и тестирование


Введение

В огромном разнообразии предлагающихся устройств для создания беспроводной домашней сети или малого офиса (класса SOHO) подчас непросто сделать выбор. Однако далеко не всегда стоит рассматривать наиболее оснащенные в техническом плане устройства — разумнее сделать выбор в пользу более подходящих под конкретные условия и требования.

Компания «Edimax» занимается разработкой и производством оборудования для организации сетей (беспроводных и проводных) любой сложности и назначения. Весь спектр устройств представлен на официальном русскоязычном Интернет-ресурсе по адресу edimax.com.ua/ru/index.php.

Общая информация

Мы рассмотрим и протестируем работу устройства производства компании «Edimax»™ — беспроводную точку доступа EW-7206PDg с поддержкой технологии 802.3af POE (сокр. от англ. «Power Over Ethernet»).

Стандарт IEEE 802.3af позволяет осуществлять электропитание сетевых устройств с поддержкой PoE (точек доступа, IP-камер) — так называемых сплиттеров (PD — Powered Device), по стандартному кабелю Ethernet за счет использования либо свободных витых пар, либо сигнальных пар. Источниками электропитания являются так называемые инжекторы — устройства, подводящие электропитание к кабелю передачи данных (PSE — Power Source Equipment). Подача постоянного напряжения 48 В и мощности до 15,4 Вт на порт осуществляется автоматически, по наличию PD подключенному к этому порту. Источник питания обычно совмещается с другим сетевым оборудованием, таким как роутеры, коммутаторы (свитчи) и может работать с клиентами сети, не поддерживающими PoE, без боязни их повредить.

Подробнее можно ознакомиться по ссылке

Теоретически это дает возможность «отвязаться» от электрических розеток и адаптеров. Что, в свою очередь, позволяет максимально эффективно размещать сетевое оборудование (точки доступа, IP-самеры).

Если подойти практически, то этот стандарт предполагает наличие двух устройств — инжектора и сплиттера (тестируемая точка доступа EW-7206PDg). В качестве инжектора (PSE) можно использовать коммутатор Edimax ES-5844P. Официальная информация по ES-5844P на сайте производителя доступна здесь.

Информация по возможностям и спецификации тестируемого устройства с сайта производителя исчерпывающая и структурирована. Однако замечу, что обзор возможностей устройства представлен только на английском языке. Это не очень удобно по понятным причинам.

Таблица 1

Основные характеристики от производителя
Модель № EW-7206PDg
с поддержкой технологии 802.3af PoE
Процессор Realtek RTL8186
RF модуль Realtek RTL8225
RAM 8 Мбайт
Антенна 4dBi Hi-Gain Detachable Antenna
Питание 12 В, 0,5A от адаптера питания
Размеры 30(высота)×127(ширина)×96(длина) мм
Температура 0~40°C
Влажность 10~90% (Относительной влажности)
Сертификаты FCC Class B, CE Mark

Возможности устройства:

  • Совместимость со стандартами IEEE 802.11g/b
  • Поддержка режимов AP, Station (Ad/hoc), Bridge, WDS и Universal Repeater Modes
  • Поддержка шифрования WEP, WPA и WPA2
  • Поддержка Radius серверов с EAP-MD5 аутентификацией
  • Съемная антенна 4 dBi RPSMA
  • Совместимость со стандартами IEEE802.3af PoE
  • Дружелюбный WEB-интерфейс.

Комплектация, внешний осмотр

Образец скрыт в недрах небольшой аккуратной глянцевой картонной коробки красно-черной гаммы с фотографией устройства на белом фоне. На коробке присутствуют на английском языке:

  • описание основных возможностей прибора (на русском языке эти пункты представлены на нижней стороне очень мелким шрифтом)
  • комплектация
  • графические миниатюры применения различных продуктов производителя
  • контактная информация производителя.

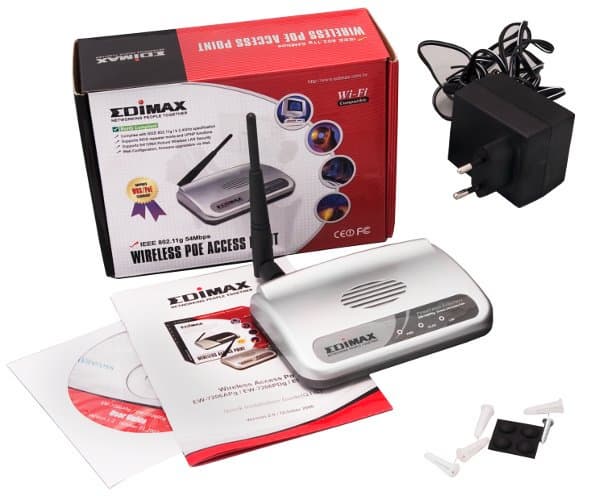

В комплекте с устройством, упакованным в пластиковый пакет, адаптер питания от сети в своей картонной коробочке, компакт-диск с английским руководством-«мануалом», бумажное мультиязычное краткое руководство по установке устройства (русский язык есть), пакетик с настенным крепежом и эластичными самоклеящимися ножками. Комплект представлен на рисунке 1.

Рис.1
Рис.1

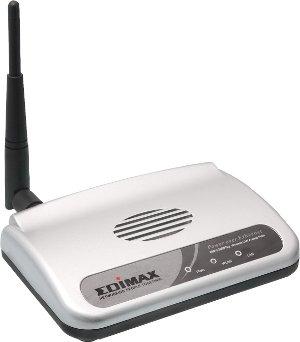

Внешне EW-7206PDg соответствует современным «одноклассникам» — довольно компактный размер, спокойные цвета серебристый «металлик» светлого и темного оттенков (см.рис.2). На передней панели мы видим 3 «окошка» светодиодов работы прибора, слева направо: PWR — индикатор питания устройства, WLAN — режим работы беспроводного модуля, LAN — режим работы Ethernet.

Рис.2
Рис.2

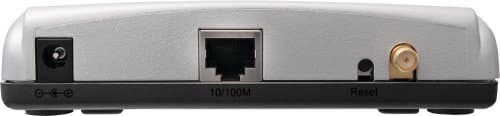

На задней панели слева направо расположены разъемы подключения адаптера питания, кабеля LAN, кнопка сброса и возврата к заводским установкам (Reset), стандартный разъем RP-SMA для подключения внешней антенны (см. рис.3).

Рис.3
Рис.3

Кнопка сброса срабатывает в двух режимах:

  • при кратковременном нажатии происходит перезагрузка устройства, установки пользователя не сбиваются;
  • при нажатии дольше 4 секунд происходит полный сброс и возврат к заводским установкам.

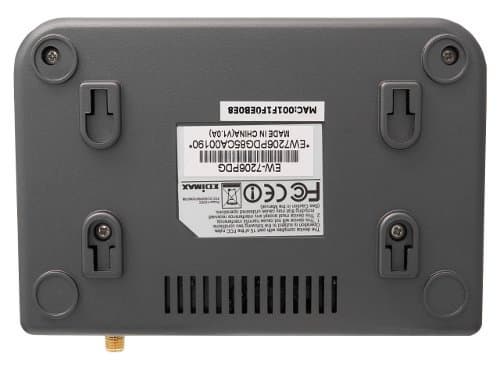

На нижней панели устройства располагаются посадочные места для ножек, гнезда для настенного крепежа, а также наклейки с наименованием, серийным номером, страной изготовления и указанием MAC-адреса точки доступа (см. рис. 4).

Рис.4
Рис.4

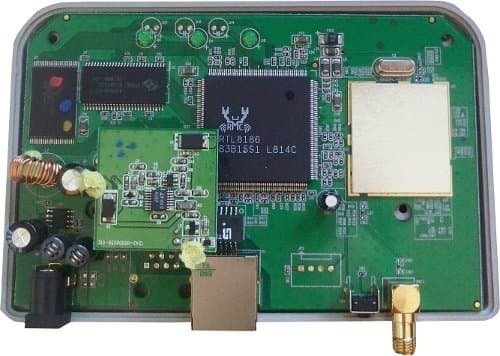

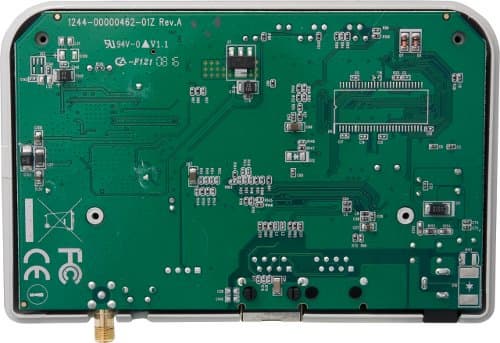

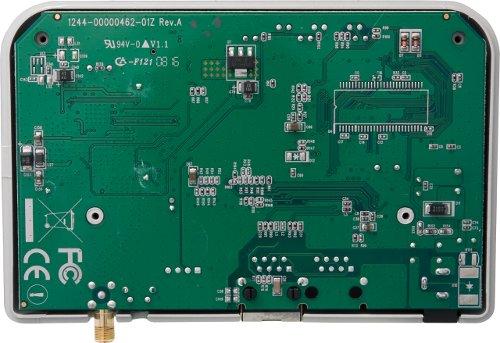

Внутреннее устройство прибора представлено на рисунке 5. В центре передней (верхней) панели — прорези для вентиляции чипсета. Это, как и указано в спецификации, Realtek RTL8186 (см. Таблицу 1).

Рис.5

Рис.5
Рис.5

Web-интерфейс

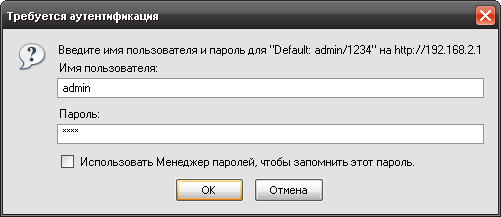

Приступая к изучению возможностей устройства, находим в кратком руководстве информацию для доступа к точке доступа через Web-браузер. Заводские настройки следующие (см. рис. 6):

  • IP-адрес (по умолчанию): 192.168.2.1
  • Маска подсети (по умолчанию): 255.255.255.0
  • Логин: admin
  • Пароль: 1234
Рис.6
Рис.6

Кратко рассмотрим WEB-интерфейс настроек. Исчерпывающая развернутая информация представлена в полном руководстве на CD. Мы, в рамках данной статьи, не считаем правильным заниматься копированием, и потому предлагаем пользователю перед настройкой просто ознакомиться со всеми описаниями и небольшими советами производителя. Все довольно наглядно и хорошо структурировано.

Для подключения вводим в адресной строке броузера IP-адрес точки и производим вход по заводским установкам. Надо отметить, что как напоминание они также содержатся в виде подсказки в окне приглашения:

Строгое красно-черное оформление, хорошо читаемый черный шрифт на светлом фоне основного окна. Интерфейс представляет из себя 2 панели, левая — список диалоговых окон настроек, правая — главное окно выбранного пункта.

Рис.7
Рис.7

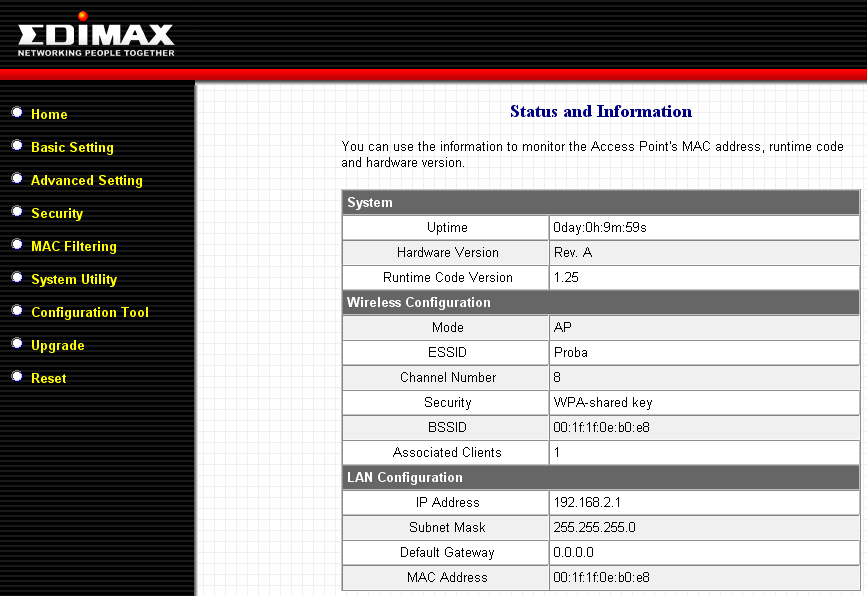

Первый пункт Home содержит информационную часть (время работы, версию оборудования, версию встроенного ПО), настройки беспроводного соединения (режим работы, сетевой идентификатор, номер канала, установленный режим безопасности, MAC-адрес, количество пользователей точки), настройки проводного подключения (IP-адрес, маска подсети, основной шлюз, MAC-адрес).При написании статьи использовалась заводская прошивка firmware ver.1.25 устройстве.

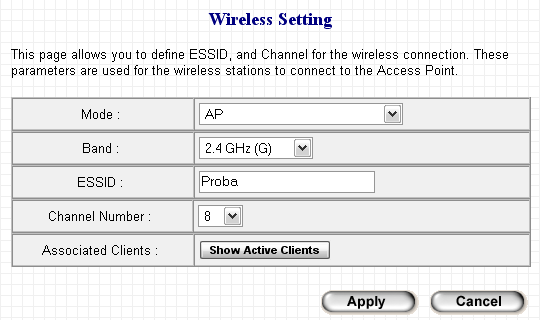

Страница Basic Setting содержит настройки выбора режима работы устройства, используемого диапазона, установки сетевого идентификатора беспроводной сети и выбор радиоканала. Ниже кнопка вызова окна информации о подключенных в данный момент беспроводных клиентов.

Рис.8
Рис.8

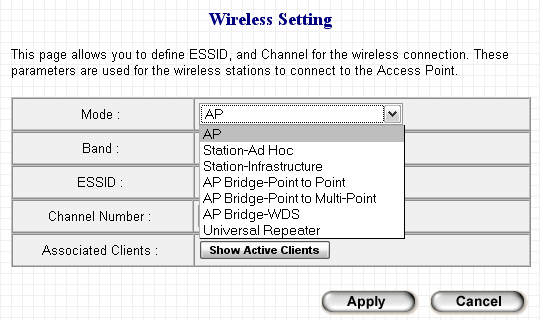

Функционально EW-7206PDg может работать в качестве точки доступа, беспроводной станции в режиме прямого подключения беспроводных устройств, беспроводной станции в режиме инфраструктуры, беспроводного соединения 2-х проводных клиентов, беспроводного соединения проводного клиента с другими проводными клиентами в составе беспроводной сети, в составе беспроводной распределенной сети, а также в качестве универсального повторителя.

Рис.9
Рис.9

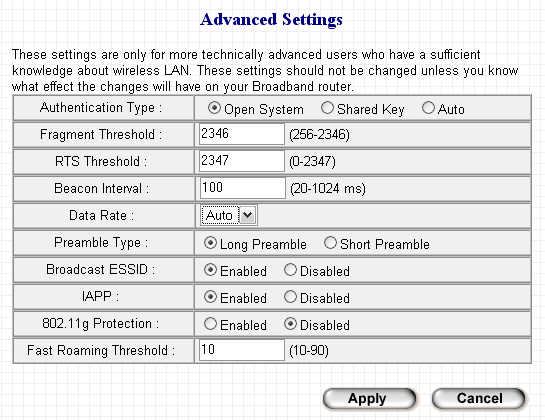

В пункте Advanced Settings собраны настройка аутентификации беспроводных устройств, порогов фрагментации при передаче и срабатывания механизма RTS/CTS, интервала времени широковещательной посылки идентификатора сети (для обнаружения сети клиентами), производительности сети, типа преамбулы, включения/выключения широковещательной передачи сетевого идентификатора, передачи информации для других беспроводных точек в составе сети, включения режима уменьшения коллизий при работе в одной беспроводной сети адаптеров 802.11b и 802.11g, порога для выбора клиентом предпочтительной беспроводной точки по уровню сигнала.

Рис.10
Рис.10

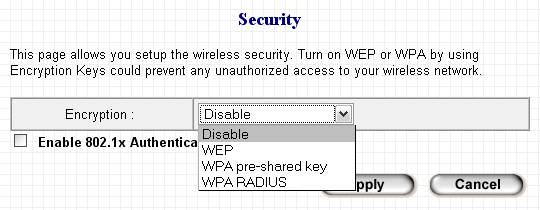

Закладка Security позволяет выбрать механизм защиты беспроводной сети.

Рис.11
Рис.11

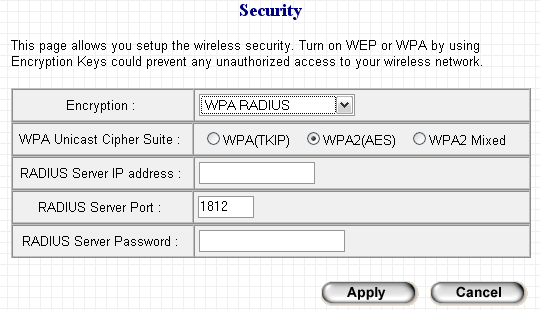

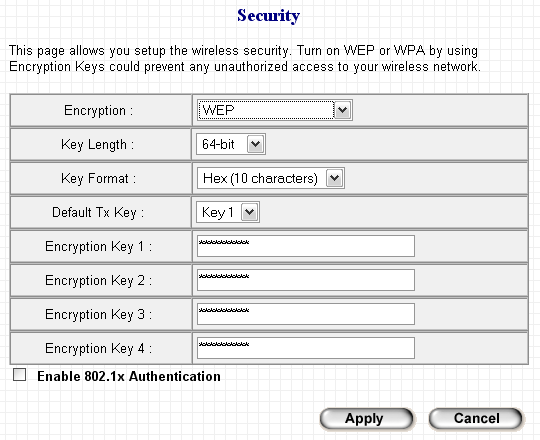

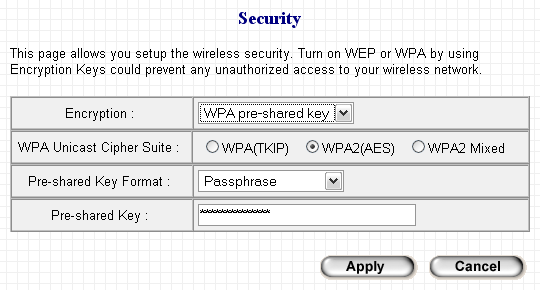

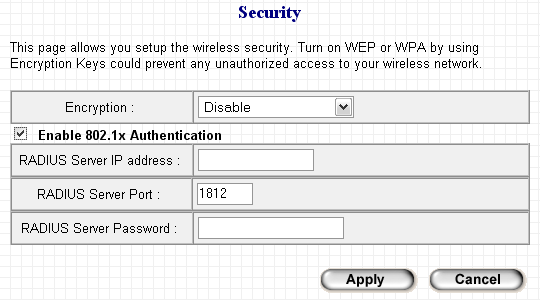

Поддерживается аутентификация клиентов беспроводной сети по стандарту 802.1x, с шифрованием и без.

Рис.12
Рис.12
Рис.13
Рис.13
Рис.14
Рис.14
Рис.15
Рис.15

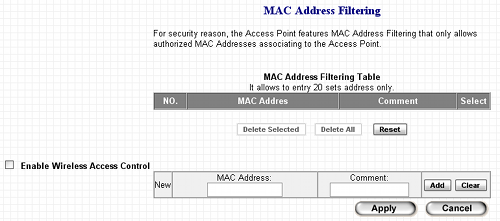

Управлению подключением к устройству с использованием MAC-адресов клиентов посвящен отдельный пункт MAC Filtering. В список заносятся только разрешенные адреса (до 20), создать «черный список» нельзя.

Рис.16
Рис.16

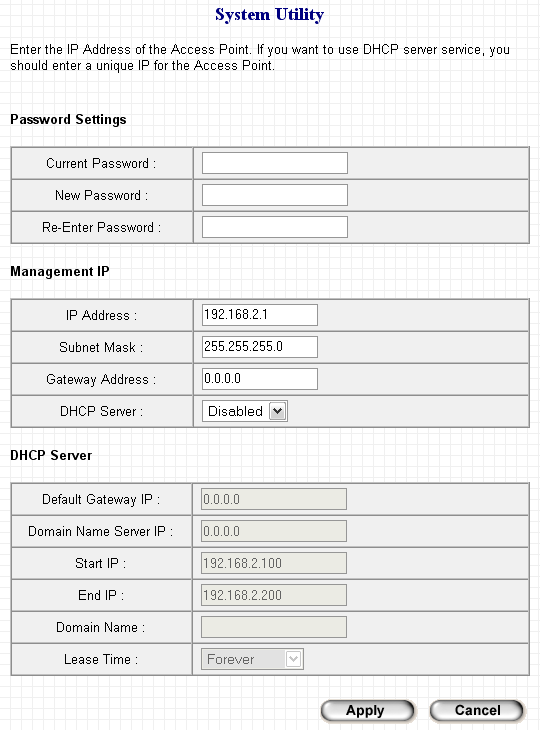

В закладке System Utility можно и нужно установить свой пароль (до 15 знаков), изменить IP-адрес точки доступа, указать настройки DHCP сервера.

Рис.17
Рис.17

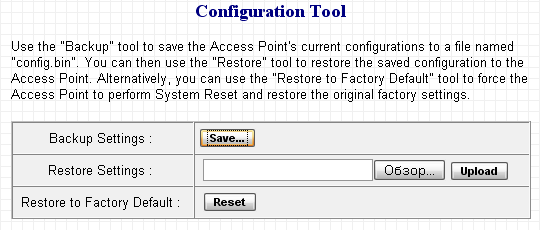

Пункт Configuration Tool содержит пункты для экспорта/импорта профиля настроек (файл config.bin), а также возврата к заводским установкам.

Рис.18
Рис.18

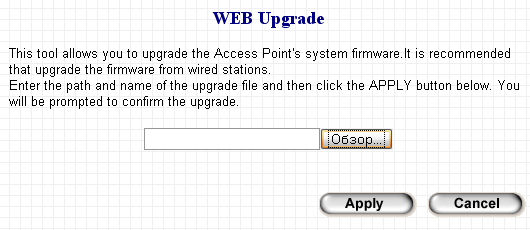

Следующая страница WEB Upgrade служит для обновления внутренней программы EW-7206PDg.

Рис.19
Рис.19

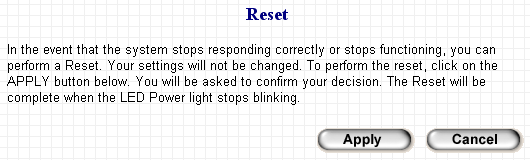

Последний пункт Reset позволяет программно перезагрузить устройство для ввода в действие сделанных изменений в настройках. При перезагрузке в окне Web-интерфейса устройства появляется строка обратного отсчета до готовности прибора (30 секунд).

Рис.20
Рис.20

Тестирование

Тестирование производилось с помощью ПО NetIQ. Для генерации трафика необходимы два десктопа.

Замеры осуществлялись поочередно с использованием двух беспроводных адаптеров: USB-адаптера Edimax EW-7317LDg и PCI Wireless адаптер Netgear WG311v3. Все адаптеры настраивались на стандарт 802.11G.

В первом тестировании точка доступа Edimax EW-7206PDg подключалась через LAN-порт к 100Mbps сетевому адаптеру десктопа №1, EW-7317LDg подключался к десктопу №2 в режиме беспроводной станции. Десктопы расположены на расстоянии 3-4 метров в различных комнатах среднестатистической квартиры панельного дома. Разделены ж/б стеной (около 20 см) и гипсокартонной конструкцией на основе металлического профиля (около 12см). Во время замера были обнаружены 3 уже действующих Wi-Fi сети. Выбирались незадействованные каналы. Также замеры проводились в условиях неоднократных передвижений нескольких человек на пути прохождения сигнала. Тестировалась «закрытая» сеть WPA2-PSK с шифрованием по алгоритму AES.

    Используемое оборудование:
  • точка доступа EW-7206PDg
  • десктоп №1 ОС WinXP SP2
  • десктоп №2 ОС WinXP SP2
  • USB Wireless адаптер/Signal detector Edimax EW-7317LDg в режиме Station Infrastructure
  • PCI Wireless адаптер Netgear WG311v3

Использовались два сценария:

  1. посылка 100 пакетов, одновременно 1 в секунду, размер 1 Мб;
  2. посылка 500 пакетов, одновременно 10 в секунду, размер 4 кб;

Проводилось по 3-5 замеров, и рассчитывалась средняя величина.

Результаты представлены в таблицах:

Таблица 2. Скорость сети с адаптером Edimax EW-7206PDg

Направление трафика Скорость сети,
Mbps
Сценарий №1 Сценарий №2
С десктопа №1 на десктоп №2 19,9 9,9
С десктопа №2 на десктоп №1 18,1 9,3
В дуплексном режиме 16,2 14,3

Заметно падение производительности при работе с одновременной передачей нескольких пакетов, но в целом ситуация довольна стабильна.

Таблица 3. Скорость сети с адаптером Netgear WG311v3

Направление трафика Скорость сети,
Mbps
Сценарий №1 Сценарий №2
С десктопа №1 на десктоп №2 9,8 8,5
С десктопа №2 на десктоп №1 14,9 7,9
В дуплексном режиме 10,2 12,4

Вообще при тестировании в совершенно одинаковых условиях разница могла составлять 300% и даже больше. Были отмечены как отличная производительность до 21Mbps в рамках одного теста, так и «падения» до 3-4Mbps в другом. К сожалению, это предсказуемый нормальный результат в условиях реальной работы такого оборудования. В таблицах представлены средние значения результатов контрольного тестирования.

Доступность

На момент написания статьи цена устройства составляла порядка 1800руб, что является невысокой ценой на подобного рода оборудование. А актуальная цена на текущий момент составляет:

Edimax EW-7206PDg Н/Д(0)

Выводы

Итак, подведем итоги нашего небольшого тестирования. Для этого выделим сильные и слабые стороны устройства.

Плюсы:

  • компактные размеры;
  • красочное информативное краткое руководство по установке и конфигурации устройства;
  • устойчивая связь, отсутствие разрывов даже при слабых сигналах;
  • при использовании оборудования с технологией PoE (свич, роутер) независимость точки доступа от источника питания и, следовательно, возможность почти произвольного размещения устройства;
  • все управление и настройки осуществляются интуитивно, дружелюбный WEB-интерфейс;
  • исчерпывающие режимы работы беспроводного адаптера в своем классе — возможность организации сети под конкретные задачи и условия
  • широкие возможности по настройке безопасности сети;
  • поддержка производителя.

Минусы:

  • достаточная, но невысокая скорость передачи данных;
  • во время передачи данных отмечались постоянные необъясняимые скачки скорости;*
  • развернутое полное руководство не переведено на русский язык — только на английском;
  • нет в комплекте UTP/STP кабеля RJ45 для Ethernet-адаптера.

* — в других условиях возможно поведение будет более стабильным, а скорость сети — выше.

Очень неплохое предложение — функциональное, сравнительно недорогое и интуитивное. Для построения небольшой беспроводной сети (домашней, в рамках небольшого офиса) данное устройство подходит хорошо, но вот в составе большой сети с оборудованием разных производителей некоторую настороженность вызывает явный разброс скорости работы устройства в, казалось бы, идентичных условиях.
