U.S.Robotics Courier V.Everything 56K xx3453-00

Модель 2001 года

Часть 1. Первое знакомство.

Как ранее сообщалось на страницах сайта "Российской группы поддержки U.S.Robotics", компания U.S.Robotics сняла с конвейера модемы Courier V.Everything моделей xx1224xx, xx1223xx, xx2806xx, xx2805xx (внешние и внутренние модемы Courier с тактовой частотой 20,16MHz и 25MHz). Однако этот факт вовсе не означал, что компания прекращает выпускать популярную серию модемов этой марки и переходит только на производство дешевых модемов класса "Спортстер". U.S.Robotics подготовила достойную замену популярной модели — это новый Courier V.Everything 56K Corporate Modem модель xx3453 и OfficeConnect 56K Business Modem модель xx3294.

Две недели назад на Украине начата розничная продажа новых модемов Courier через торговую сеть компании Ingress (дистрибьютор компании U.S.Robotics на Украине). Courier V.Everything 56K Corporate Modem модель 3453 стоит в районе $180–190. Его цена практически равна цене старых модемов Courier, снятых с конвейера. И буквально несколько дней назад в Москве также начались продажи новых модемов Courier. Розничная цена на новый Courier V.Everything 56K Corporate Modem xx3453 установлена в районе 190-210$, а оптовая цена (по данным с сайта www.price.ru) колеблется в диапазоне 180-199$. Купить же новый Courier в России можно будет в торговых точках дилерской сети партнеров U.S.Robotics — Dealine, Lanit, RRC.

Остатки снятых с конвейера моделей модемов Courier сейчас распродаются в розничной сети. Цена на Retail версии старых модемов Courier в Москве колеблется от $170 до $200. Учитывая то, что розничная цена нового Courier обещает быть в районе $190–210, можно сказать, что вы получаете новый модем почти за те же самые деньги, с дальнейшей поддержкой производителем, обновлениями до V.92/V.44 и так далее. Это не означает, что старые модели потеряли поддержку производителя, но пока официальных данных по этому вопросу еще нет. Пока лишь можно говорить с 100% уверенностью о том, что новинка будет иметь обновление до новых стандартов V.92/V.44.

В первой части данного обзора я постараюсь осветить вопросы, связанные с покупкой и правильным выбором новинки, а также попытаюсь рассказать о некоторых внешних отличиях между новой и старой моделью.

Вторая часть обзора будет посвящена подключению модема к ПК, настройке и установке модема в операционной системе, а также особенностям аппаратуры нового модема и ее отличиям от старого. Также вторая часть будет содержать данные о новых способах обновления "прошивок" модема, о программе Instant Update и о многом другом.

На основе этих наблюдений и второй части обзора вы сможете решить для себя, стоит ли менять свой старый Courier на новую модель.

Итак, в комплект поставки нового Courier помимо красочной упаковочной коробки входит:

  • собственно сам модем;
  • блок питания нового типа;
  • телефонный кабель;
  • кабель RS232 для подключения модема к последовательному порту ПК;
  • ферритовое кольцо-фильтр от помех в линии (может отсутствовать);
  • руководство по быстрой установке модема;
  • небольшая брошюра с важной информацией по гарантийному обслуживанию и поддержке;
  • небольшая "шпаргалка" по настройкам модема — 3Com Quick Reference Card;
  • компакт диск "3Com Courier Corporate Connections" с драйверами, русским "руководством пользователя" (формат PDF — для прочтения необходим Adobe Acrobat Reader). На диске так же представлен обширный набор системного (Instant Update для обновления прошивок модема через Интернет) и прикладного программного обеспечения для модемной и факсимильной связи;

Внешний вид, упаковочная коробка

Компания U.S.Robotics (до 2000 года она была подразделением 3Com) разработала новую модель Courier, которая должна была отличаться от старой модели внешним видом, как самого модема, так и упаковочной коробки, которая всегда является лицом продукта. Когда покупатель стоит перед прилавком магазина, на котором выставлена продукция разных производителей, он обращает внимание на упаковочную коробку модема. Кроме того, поскольку в момент начала поставок новой модели в торговой сети есть еще непроданные старые модели модемов Courier V.Everything, коробка новой модели должна значительно отличаться от старых. Новая коробка должна быть безошибочно узнаваема среди своих старых собратьев — выделяться своим дизайном и цветовым решением. Дизайнеры U.S.Robotics потрудились на славу — модем имеет новую сине-белую упаковочную коробку (пока на английском языке), по которой Вы без труда сможете отличить на прилавках магазинов новый Courier от его старых собратьев, которые выпускались в серых и сине-бело-красных коробках. На новой коробке, на ее лицевой части, стали указывать номер модели 3453, для безошибочного распознавания новинки от старых моделей. Кроме того, модем сменил название и теперь именуется как 3Com Courier V.Everything 56K Analogue Corporate Modem/External.

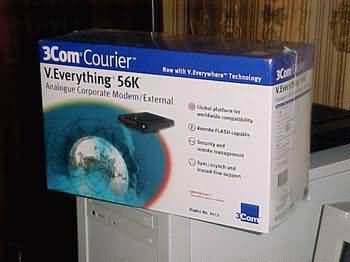

Рис.1 Новый вид упаковочной коробки

То, что в названии модема имеется товарный знак 3Com, а также логотип 3Com на коробке, не должно вас удивлять. Как известно, в марте 2000 компания 3Com продала свое подразделение двум азиатским компания Accton Technology Corporation и NatSteel Electronics Ltd. Однако компания 3Com остается одним из трех учредителей новой самостоятельной компании U.S.Robotics, которая на нашей памяти переживает уже третью смену хозяев. Однако эта смена хозяев, как и всегда, проходит практически незаметной для пользователей ее продукции. По данным последних опросов, более 50% пользователей модемов даже не знают, что U.S.Robotics сейчас является самостоятельной компанией, а 3Com больше не имеет никакого отношения к разработке, производству и продажам модемов U.S.Robotics.

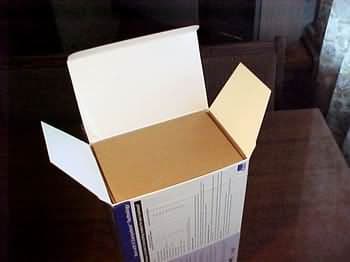

Рис.2 "Таинство" открытия коробки


Рис.3 Как все компактно уложено!

В ходе реорганизации и передачи производства из 3Com в U.S.Robotics, видимо, не стали перепечатывать заново документацию, переделывать дизайн коробки под логотипы U.S.Robotics — вероятно, сейчас это не самое главное. Новые модемы, разработанные U.S.Robotics в 2000-2001 годах, уже имеют свой собственный дизайн упаковочной коробки, где нет никакого упоминания о 3Com. Однако новый Courier и Бизнес-Модем были разработаны в 1999-2000г., еще до продажи U.S.Robotics. Процесс трансформации компании — сложный и длительный, который затянется, видимо, на длительное время.

Что касается внешнего вида и дизайна модема, то это все тот же знакомый стандартный "черный красавчик" — корпус из черной пластмассы, у которого изменен дизайн передней панели со светодиодами и задней панели под выключатель нового типа. Вероятно, в целях экономии, компания не стала или не успела сделать какой-то новый корпус для Courier, как это было сделано для Бизнес-Модема. К тому же, вероятно, сыграла в плюс такому решению маркетологов и раскрученность дизайна старого Courier, который много лет не менялся и стал классическим. Интересно, что поначалу многие стали считать Бизнес-Модем новым Курьером, однако это два разных модема одного класса, у каждого своя маркетинговая ниша для применения. Кроме того, новый Courier не спутать ни с чем, а вот внешний вид Бизнес-Модема знают немногие.

Историю появления Бизнес-Модема, о его предназначении и смене дизайна корпуса мы расскажем в другом обзоре, который будет посвящен исключительно ему и тем отличиям и схожим свойствам, которые ставят Бизнес-Модем на одну ступень с новым модемом Courier.

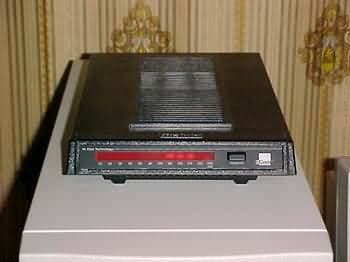

Рис.4 Новый Courier, вид спереди

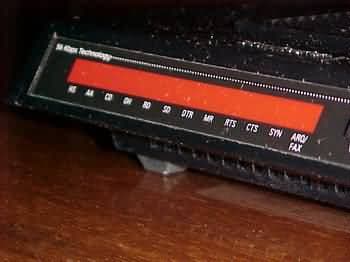

Передняя панель в отличие от старой модели имеет логотип 3Com (рис. 4) вместо старой надписи "Courier". Как и раньше, панель индикаторов выполнена из прозрачного пластика, приклеена на липкой основе к корпусу модема и покрашена в черный цвет (рис. 5). На эту основу нанесены все остальные надписи — логотип, подписи под светодиодами и оставлена прозрачная полоска для индикаторов работы модема.


Рис.5 Вид спереди: панель индикаторов

Новый Courier, как и его прародитель, имеет переключатель Voice/Data (рис .6), который можно использовать для прерывания передачи данных и разговора по телефону с этой же линии. Некоторые русские прошивки позволяют запрограммировать этот переключатель на выполнение некоторых команд по выбору пользователя, например на принудительную перетренировку.


Рис.6 Вид спереди: кнопка Voice/Data и логотип

Кроме того, на корпусе сверху спереди красуется логотип "3Com Courier" вместо старого логотипа "USRobotics".


Рис.7 Вид сверху: Новый логотип "3Com Courier"

Корпус модема стоит на четырех резиновых ножках, которые на липкой основе приклеены к нижней половинке корпуса модема. Модем очень удобно ставить на корпус вашего ПК (см. рис. 4). Как и на старом модеме, две задние ножки закрывают в корпусе отверстия с двумя саморезами, которые крепят всю конструкцию корпуса монолитно и не дают плате модема перемещаться внутри. Отклеив две задние ножки (задние ножки можно отклеивать многократно), вы получаете возможность легко открыть корпус и добраться до платы модема.

Новая модель 3453, как и старая, имеет регулятор громкости (рис. 8), чего так не хватает в OfficeConnect 56K Business Modem (модель 3294), который начал продаваться в России еще в прошлом году. Бизнес Модем приходится младшим братом новому Courier и принадлежит к классу полупрофессиональных модемов.

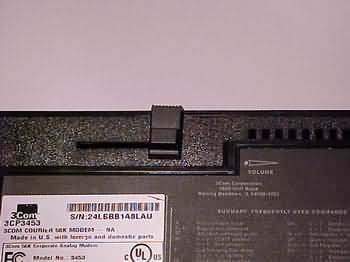

Рис.8 Вид снизу: Регулятор громкости

По мнению большинства пользователей, профессиональный модем (а Courier принято считать именно таким) просто обязан иметь регулятор громкости, так как регулирование громкости динамика с помощью AT-команд не всегда удобно. Часто пользователь хочет иметь возможность регулировать громкость обычным регулятором. Опытные пользователи часто настраивают режим работы динамика модема на "постоянно включено" и могут "слушать" линию на всем протяжении соединения. Такой режим работы динамика и использование регулятора громкости позволяют наблюдать "на слух" все перетренировки (retrain) и пересогласования скорости (speedshift). Это помогает опытным пользователям зачастую даже на слух настраивать модем, анализировать его "поведение" в реальном времени.

С задней стороны модема находится стандартный комплект разъемов и выключателей, которые имеет и старая модель Courier:

  • два разъема для подключения к телефонной розетке (Jack) и для параллельного телефона (Phone). Стоит отметить, что телефонные разъемы нового Courier предусмотрительно заклеены стикером, который предупреждает, что в случае подключения модема к цифровой офисной АТС модем может выйти из строя (рис. 9);
  • разъем RS232 для подключения модема к последовательном порту ПК;
  • разъем для подключения блока питания;
  • кнопка выключения питания нового типа.

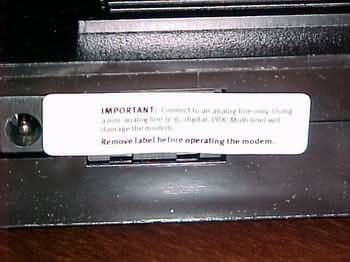

Рис.9 Вид сзади: Телефонные разъемы, заклеенные стикером


Рис.10 Вид сзади: Разъемы и кнопка выключения питания

Комплект поставки

Новый импульсный блок питания работает при входном переменном напряжении от 100 до 240В, 50/60Гц, 400мА, а на выходе выдает 15В, 800мА постоянного. Блок питания имеет достаточно длинный, около 2,5 метров (лишнее можно смотать) кабель от источника питания к модему и отдельный полуметровый кабель с электрической вилкой отечественного стандарта. Такая длина кабеля делает удобной подводку питания для модемных стоек (десятки модемов поставлены друг на друга), которые часто являются модемными пулами, используемыми некоторыми провайдерами.

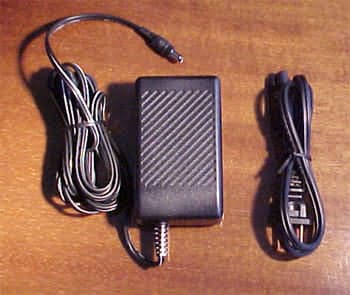

Рис.11 Источник питания нового типа

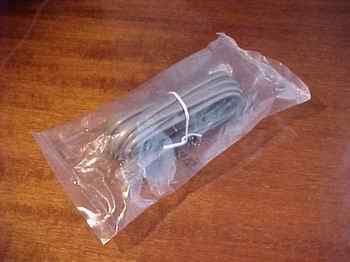

Телефонный кабель для подключения модема к телефонной сети имеет стандартную длину и телефонные вилки RJ-11. Судя по надписи на полиэтиленовой упаковке телефонного кабеля, он сделан в Китае по заказу U.S.Robotics;


Рис.12 Телефонный кабель

Кабель RS232 (рис. 13) обычного типа для подключения модема к последовательному порту ПК, который поставляется со всеми внешними модемами — "9 штырьковая мама" к ПК — "25 штырьковый папа" к модему;


Рис.13 Кабель RS232

Интересен сам факт поставки в комплекте ферритового кольца-фильтра (рис. 14) для защиты от электромагнитных помех и излучений.

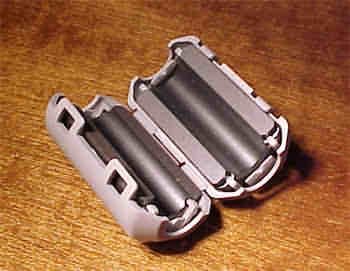

Рис.14 Кольцо-фильтр

Применяется этот фильтр очень просто — достаточно пропустить кабель RS232 через сердечник фильтра и защелкнуть фильтр самофиксирующимся креплением. По информации от U.S.Robotics, комплектация модема данным фильтром необходима для сертификации и маркировки символом Œ для использования в странах Европы.

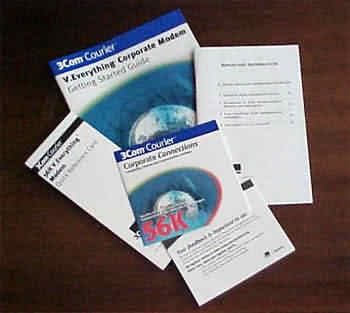

В комплект поставки модема входит набор справочной информации и документации (рис. 15):

  • Руководство по быстрой установке модема на английском языке;
  • Небольшая брошюра с важной информацией по гарантийному обслуживанию и поддержке (есть раздел на русском);
  • Небольшая "шпаргалка" по настройкам модема — 3Com Quick Reference Card (английский язык);
  • Стандартная карточка Business Mail для отправки пожеланий в компанию U.S.Robotics и небольшая анкета.

Рис.15 Набор документации и компакт-диск

Компакт диск "3Com Courier Corporate Connections" содержит драйверы под операционные системы Windows9x и WindowsNT 4.0 (драйверы для Windows2000 доступны на нашем сайте). Компакт диск содержит русскоязычное "Руководство Пользователя" объемом более 200 страниц (в PDF — для просмотра необходим Adobe Acrobat Reader 4.xx). На диске также записана коллекция системного (Instant Update для обновления прошивок модема через Интернет) и прикладного программного обеспечения для модемной и факсимильной связи:

  • Набор инсталляционных пакетов американских провайдеров Интернет — AOL, ATTNet, Compuserve, Mindspring,
  • BVRP Phonetools (на нескольких языках, в том числе и на русском)
  • Microsoft Internet Explorer 5.0 (английский)
  • Netscape 4.71 (английский)
  • Media Ring Talk 99 — IP телефония (английский)
  • RealPlayer 7.0 (английский)
  • 3Com Instant Update — программа для автоматического обновления прошивок модема через Интернет (русский).
  • Acrobat Reader 4.0

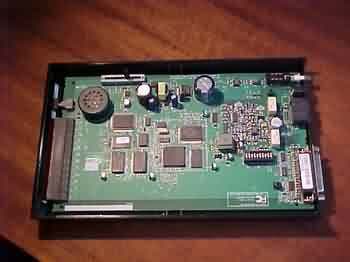

Рис.16 Печатная плата нового Courier

(как же стало много свободно места — результат применения новой схемотехники).

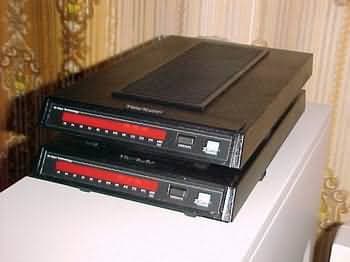

Рис.17 Два Courier — "сладкая парочка"

Courier V.Everything 56K Corporate Modem — новая модель Courier (номер модели xx3453), которая поддерживает работу по двухпроводной выделенной линии, синхронный/асинхронный режимы работы. Модем собран на обновленном наборе микросхем, имеет супервизор на процессоре Intel с тактовой частотой 25МГц, DSP от Texas Instruments, а также имеет объем флэш-памяти 1Мб (в два раза больше, чем у Бизнес-модема). Объем оперативной памяти модема составляет 256Кб. Cхема нового Courier не требует питания от линии, и, соответственно, связь никак не зависит от электрических параметров линии. Против ожидания, защищенность от электромагнитных помех на порядок выше, чем у старого Courier. Необходимость обязательного заземления модемов с бестрансформаторной схемой в случае с новым Курьером не подтверждается. Модем поддерживает протоколы HST, V32bis, Terbo, VFC, V34+, x2, V90 и все остальные спецификации ITU-T вплоть до 300bps. Модем также способен принимать и передавать факсы в режимах класс 1 и класс 2.0 на скорости до 14400. В скором будущем для нового Courier появится обновление до нового стандарта V.92/V.44. Новинка поддерживает высокоскоростные последовательные порты на чипах 16650, которые могут поддерживать скорость обмена между модемом и компьютером до 230400 Бит/с, что немаловажно для нового стандарта сжатия V.44 (6:1 в отличие от нынешнего 4:1). Модем имеет аналоговую часть, собранную на наборе микросхем от Silabs. Прошивка модема содержит код страны Россия.

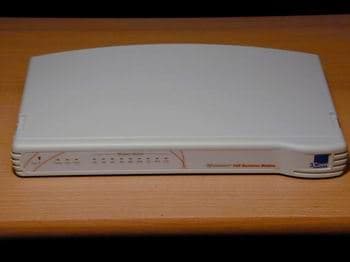

Рис.18 Бизнес Модем — для многих все еще "темная лошадка"

Несколько слов стоит сказать и о "младшем брате" нового Courier — OfficeConnect 56K Business Modem (номер модели xx3294). Бизнес Модем еще в прошлом году поступил в продажу по цене выше 200$. Модем является облегченной версией новой модели Courier. Бизнес модем собран на обновленном наборе микросхем, имеет супервизор на процессоре Intel с тактовой частотой 25МГц, а также DSP от Texas Instruments. Режим работы по выделенной линии, синхронный/асинхронный режимы не поддерживаются, вероятно, по маркетинговым соображениям. ОфисКоннект имеет в два раза меньший объем флэш-памяти (512Кб, как и у старых Модемов Courier), но в то же время равный объем ОЗУ 256Кб. Несмотря на некоторую урезанность функций (отсутствие поддержки выделенной линии и синхронного/асинхронного режима работы), модем обладает всеми остальными возможностями и достоинствами нового Courier, поддерживает протоколы HST, V32bis, Terbo, VFC, V34+, x2, V90 и все остальные спецификации ITU-T вплоть до 300bps. Модем также способен принимать и передавать факсы в режимах класс 1 и класс 2.0 на скорости до 14400. Модем имеет порт USB, а также поддерживает высокоскоростные последовательные порты, которые могут работать со скоростью обмена между модемом и компьютером до 230400 Бит/с, что немаловажно для нового стандарта сжатия V.44 (6:1 в отличие от нынешнего 4:1). Модем имеет бестрансформаторную аналоговую часть, собранную на наборе микросхем от Silabs (прочтите подробный обзор по аппаратной части Бизнес модема). Прошивка модема содержит код страны Россия. Цена на Бизнес модем, вероятно, будет скорректирована в меньшую сторону, так как более "крутой" Courier, теоретически, должен стоить дороже Бизнес модема. При стоимости нового Courier в 190-200$, цена на оффис-коннект могла бы быть порядка $170–180.

К сожалению, все прошивки для старых моделей модемов Courier пока не подходят из-за отличий аппаратуры новинок U.S.Robotics от своих старых собратьев с трансформаторной аналоговой схемой и NVRAM на отдельной микросхеме. Пока Вы не сможете загрузить в модем "русские прошивки" ID_SDL, AVC, KN_SDL. Но это временное явление, так как, вероятно, через какое-то время появятся русские прошивки, адаптированные для работы с новыми модемами U.S.Robotics Courier и Бизнес модем.

Объемы начавшихся поставок модемов Courier будут значительны (десятки тысяч штук в месяц), что позволит завезти новые Курьеры во многие города РФ. Мы надеемся, что на основе предоставленной информации теперь Вы без особого труда сможете отличить новинку на полках компьютерных салонов.

Более подробную информацию о новинке читайте во второй части обзора.






11 декабря 2001 Г.
