Многофункциональный роутер
Upvel UR-344AN4G

с поддержкой ADSL2+, 3G/4G-модемов и кабельного подключения


Универсальные роутеры, способные использовать несколько вариантов подключения к сети Интернет, в нашей лаборатории бывали много раз. Обычно их конфигурация ограничивается портом Ethernet и сотовым модемом на USB. Но сегодня у нас на тестировании роутер, который способен работать и с ADSL2+. Несмотря на распространение кабельных подключений, эта технология остается у нас достаточно популярной.

Учитывая стоимость массовых устройств, сложно однозначно сказать о преимуществе покупки именно универсальной модели вместо нескольких отдельных (которые часто еще и бесплатно предоставляет провайдер). Хотя надо признать, что опция по работе с сотовым модемом может быть востребована в качестве резервного канала или летнего варианта для дачи.

Комплект поставки

Роутер поставляется в небольшой картонной коробке с внешней обложкой. Оформлена она в фирменных цветах компании — белом и оранжевом, есть фотографии внешнего вида устройства, описание его функций, технические характеристики, комплект поставки. Большинство информации представлено на русском языке.

Упаковка роутера Upvel UR-344AN4G

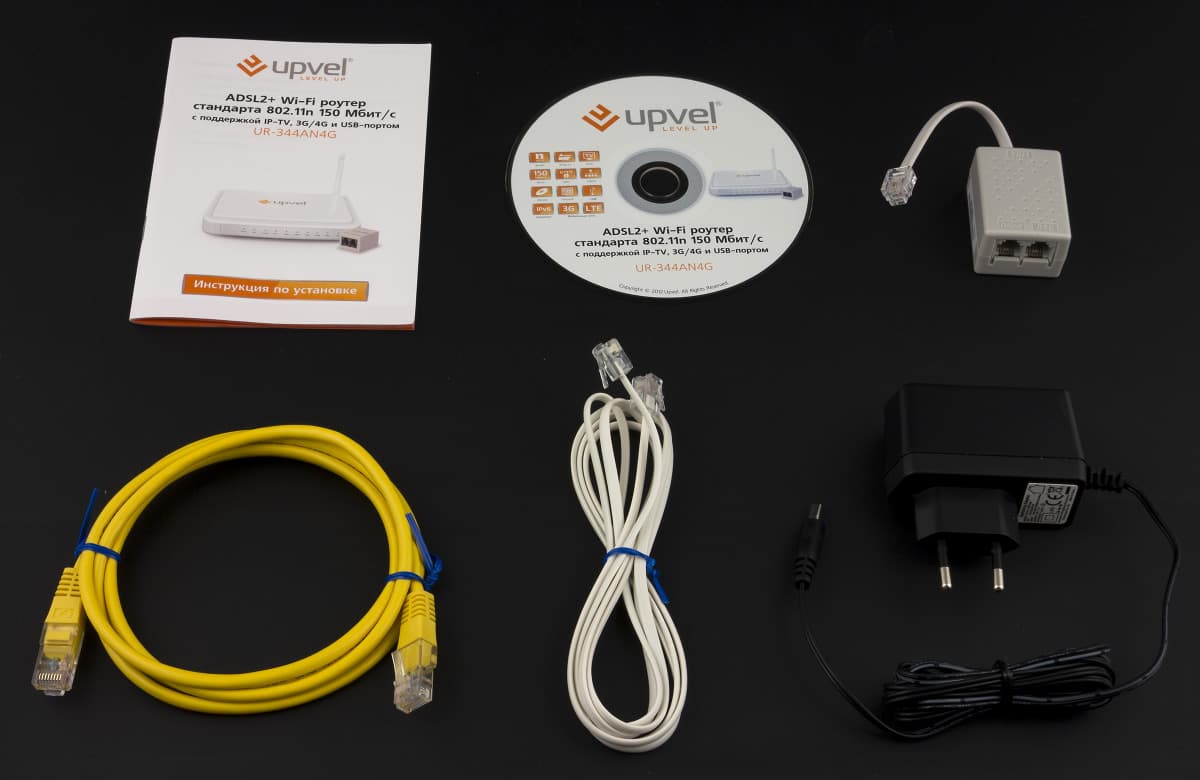

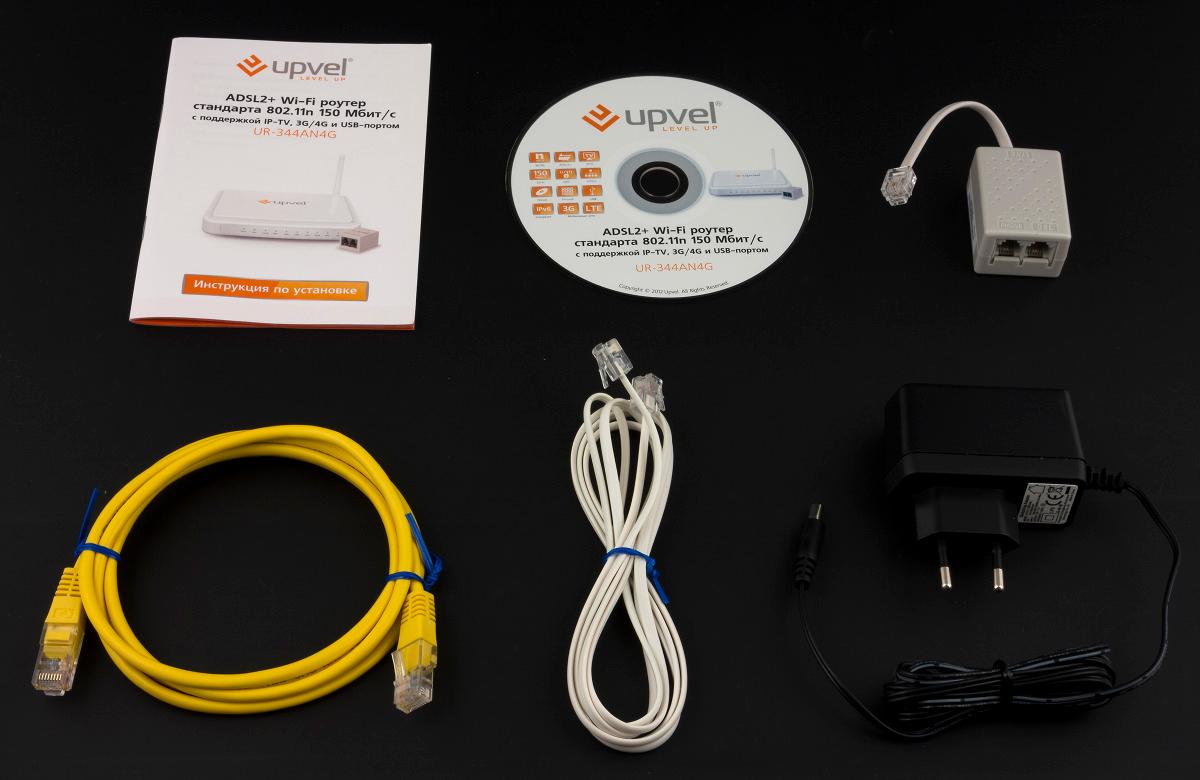

В комплект поставки входит роутер, внешний блок питания 12 В 1 А, сетевой кабель, телефонный кабель, сплиттер, руководство по установке на русском языке, компакт-диск с электронной версией документации и утилитой установки.

На сайте компании представлена справочная информация и обновления прошивок (в момент тестирования для данной модели их не было). Есть московский телефон техподдержки и еще один в коде 800 для регионов, а срок гарантийного обслуживания составляет три года.

Внешний вид

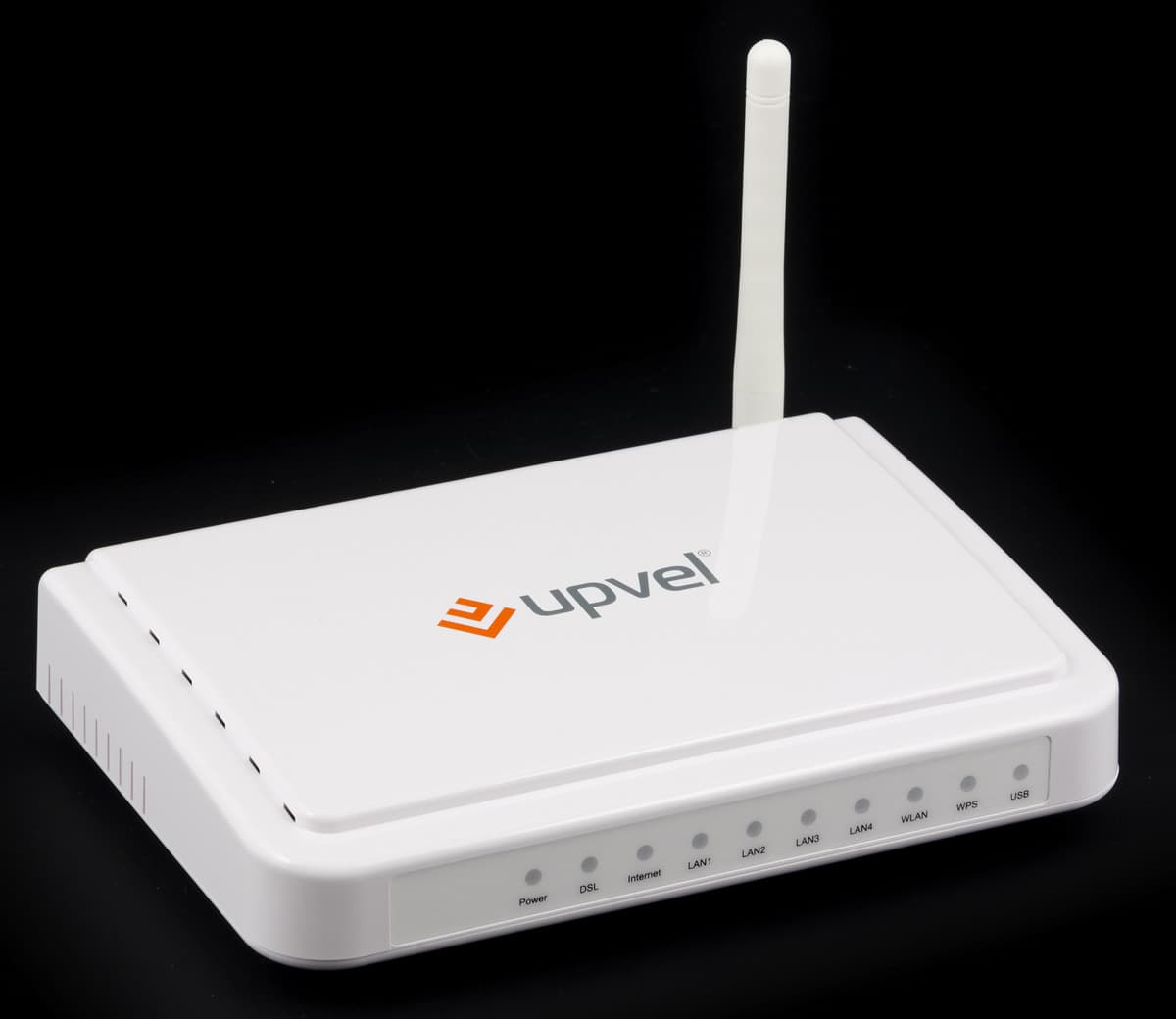

Устройство выполнено в традиционном дизайне. Корпус изготовлен из белого пластика, он глянцевый сверху и матовый на дне. Размеры составляют 162×109×34 мм без учета антенны и кабелей.

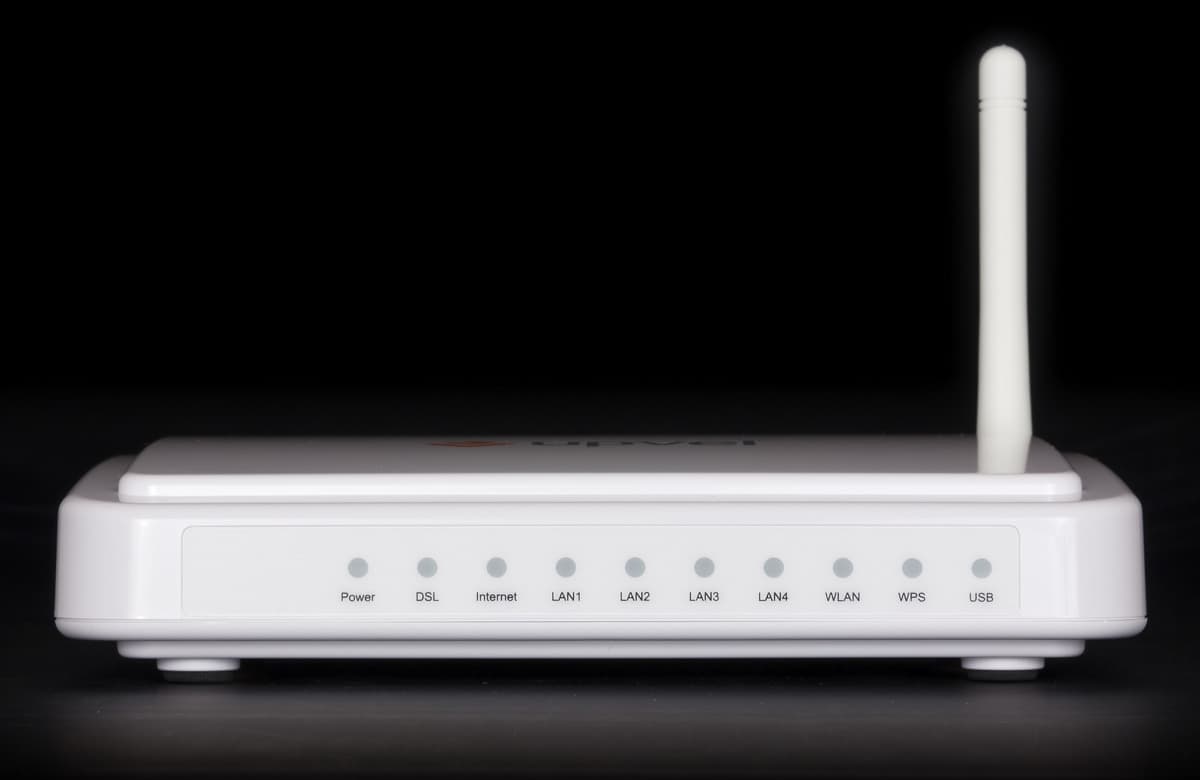

Есть привычные резиновые ножки и специальные отверстия для крепления на стену. На лицевом торце находятся десять светодиодных индикаторов: питание, DSL, Интернет, LAN1..4, WLAN, WPS, USB. Они имеют зеленый цвет свечения и достаточно яркие.

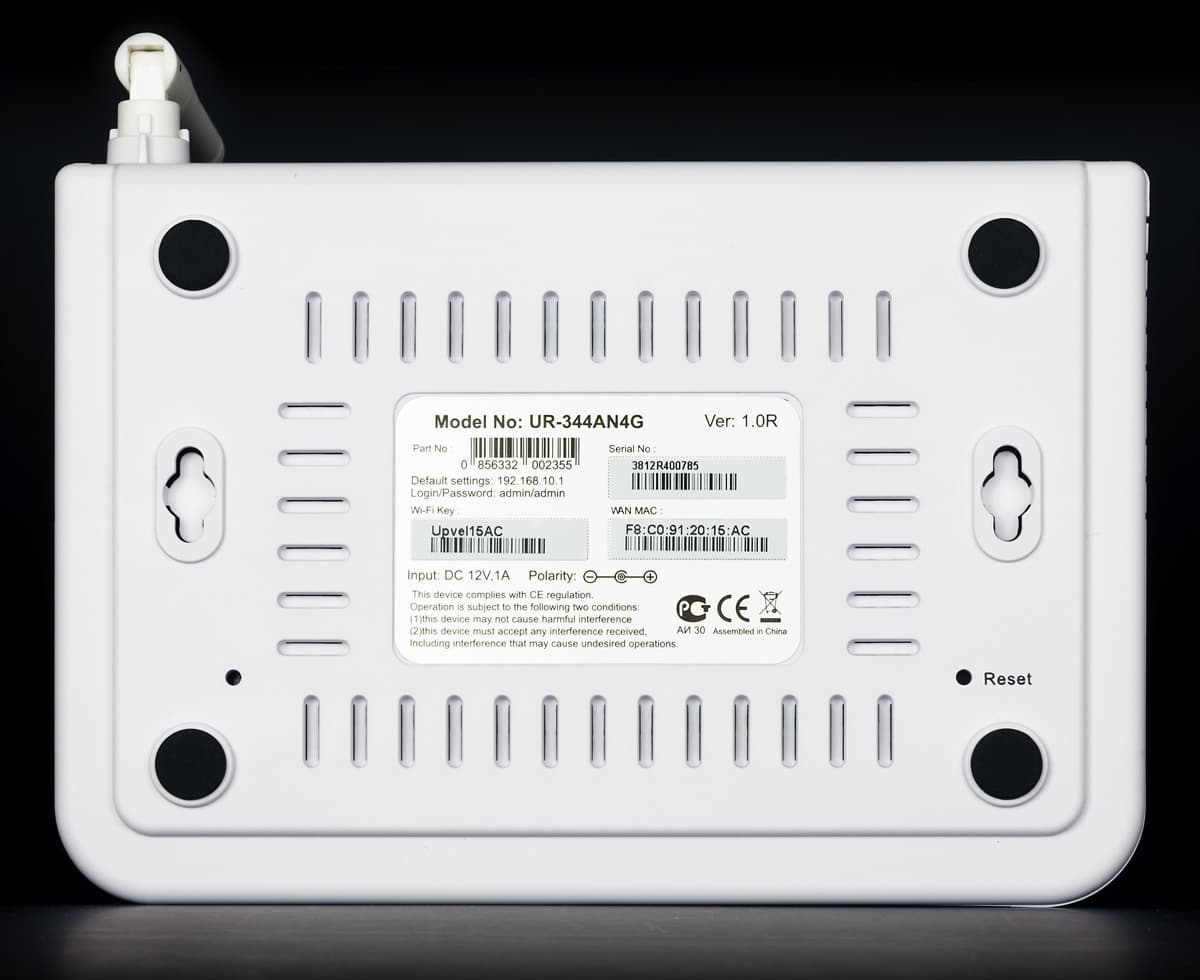

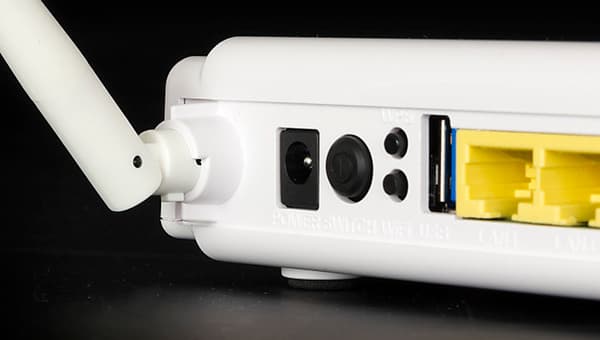

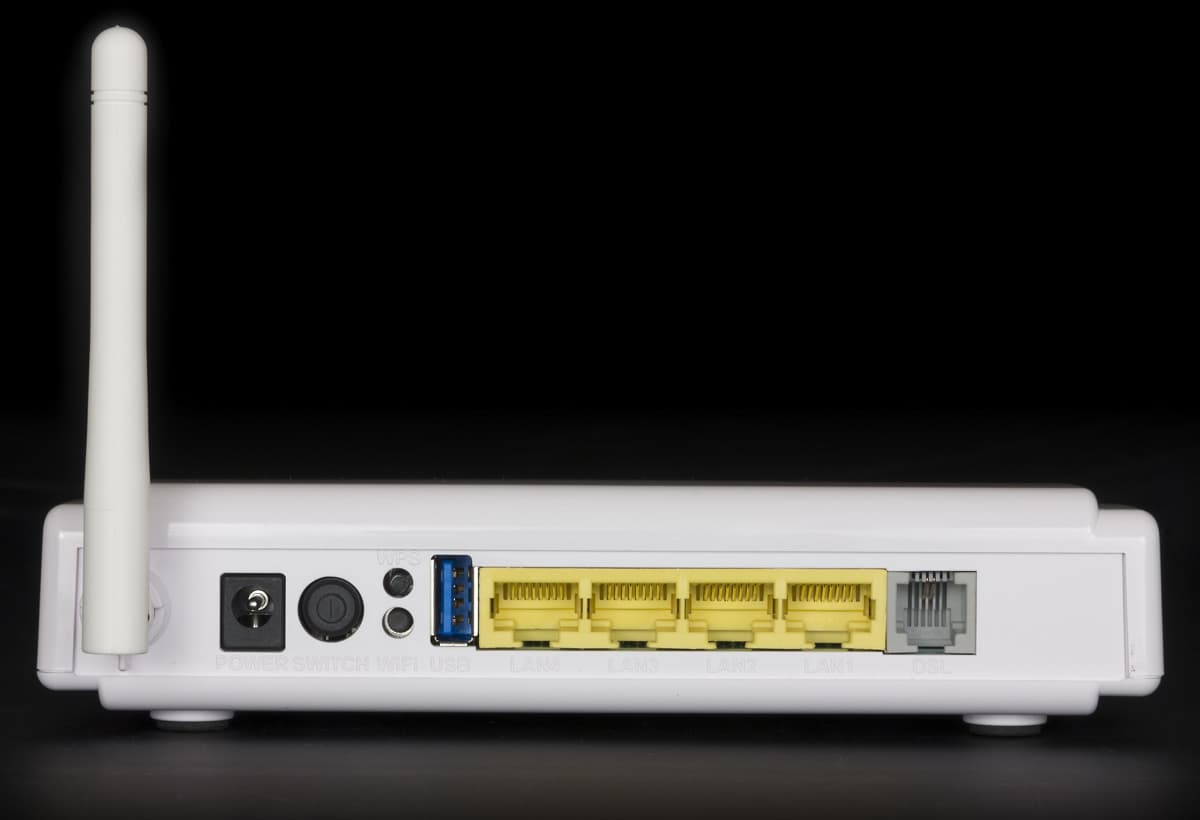

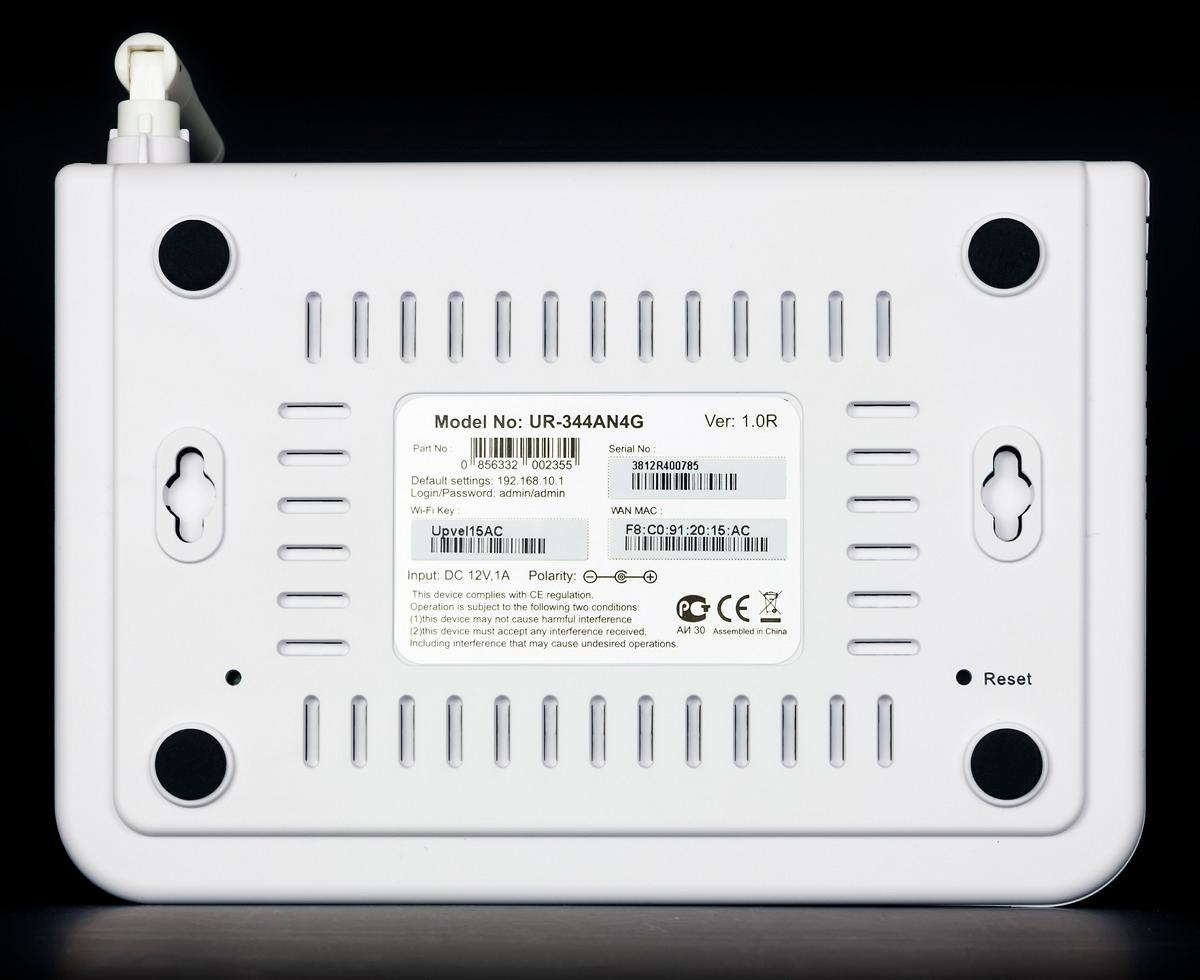

Кнопку сброса настроек установили на дне, а остальные разъемы и органы управления находятся сзади. Здесь можно увидеть несъемную антенну Wi-Fi, кнопку выключения питания, компактные кнопки WPS и Wi-Fi, порт USB, четыре порта локальной сети, разъем для подключения к телефонной линии.

Из-за небольших размеров корпуса, во многих случаях при подключении кабеля в LAN4, установить 3G-модем без кабеля-удлинителя будет невозможно. Да и кнопками пользоваться непросто.

Роутер Upvel UR-344AN4G

Впрочем, это не очень критично для рассматриваемого сегмента устройств, но небольшой кабель для модема в комплекте поставки был бы желателен.

Аппаратная конфигурация

Основой роутера служит платформа Ralink, состоящая из процессора RT63365E (MIPS, 420 МГц) и чипа обработки аналоговых сигналов RT63087N (ADSL2+, Annex A, B, I, J, M, L). Объем оперативной памяти составляет 32 МБ, для прошивки установлено 8 МБ флэш-памяти. Сетевой коммутатор портов 100 Мбит/с локальной сети и контроллер USB 2.0 находятся в процессоре. Работу Wi-Fi обеспечивает микросхема RT5390RL, поддерживающая стандарты 802.11b/g/n в режиме 1T1R (до 150 Мбит/с) на 2,4 ГГц.

На плате присутствует консольный разъем, но можно использовать и Telnet/SSH. Сервер SSH «открыт» и в интернет, и отключить это невозможно. Так что пользователям обязательно нужно изменить пароль администратора. Роутер тестировался с прошивкой версии V1.

Настройка и возможности

Компания предлагает специальную утилиту для более простой настройки устройства. Однако в нашем тестировании она не смогла это доказать. Во-первых, в программе нет готовых профилей для ADSL-провайдеров и она запрашивает не только имя и пароль, но и служебные параметры соединения, а во-вторых, даже имя и пароль по факту она не смогла правильно записать в роутер. Так что лучше сразу использовать web-интерфейс. Он доступен не только из локального сегмента сети, но и через интернет. Во втором случае — только по HTTPS.

Интерфейс имеет два языка (русский и английский) и встроенную справку, которая оказалась неполной. Да в целом впечатление он производит несколько сумбурное. В верхней части страницы расположены пункты верхнего уровня меню. Под ними открывается второй уровень, а в левом столбце идут названия разделов страницы. Логическую структуру меню понять сложно, так что опишем все по порядку. Так точно ничего не пропустим.

«Быстрая настройка» представляет собой еще один вариант для установки основных параметров устройства — доступа в интернет, пароля администратора и часового пояса. Но лучше все-таки делать все самостоятельно.

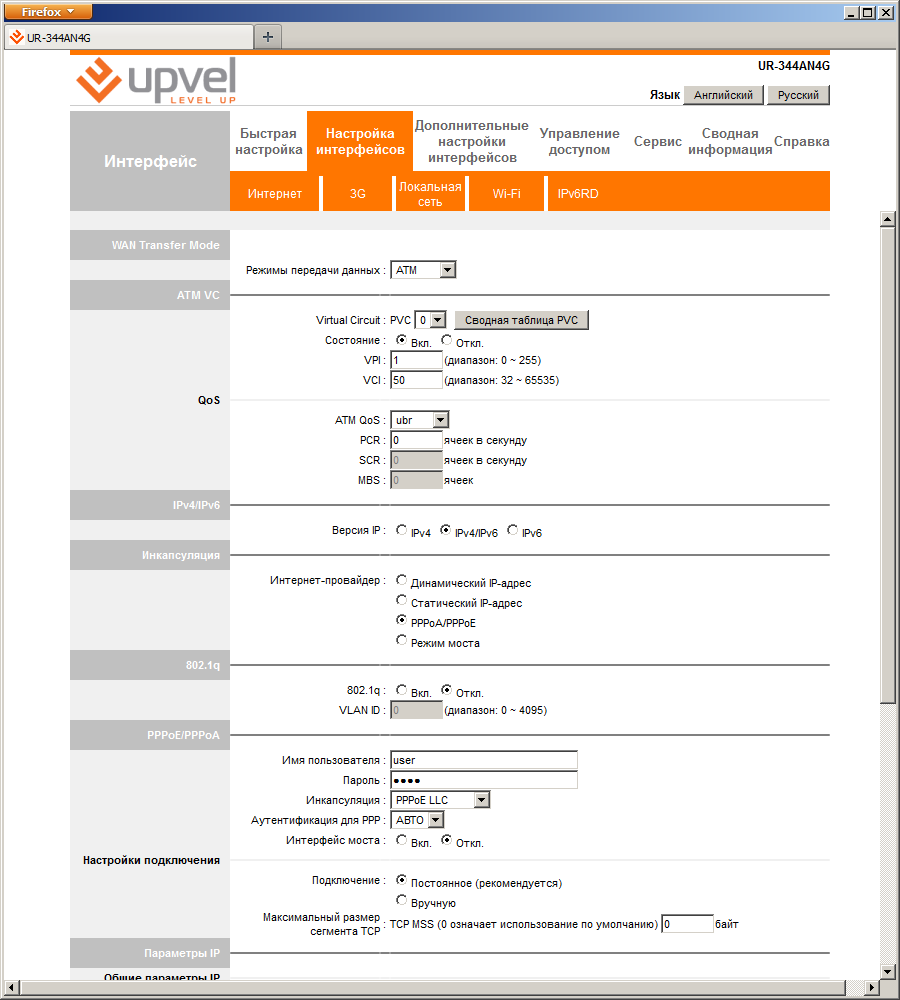

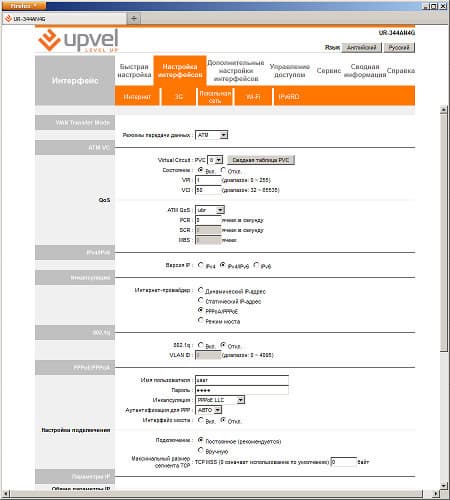

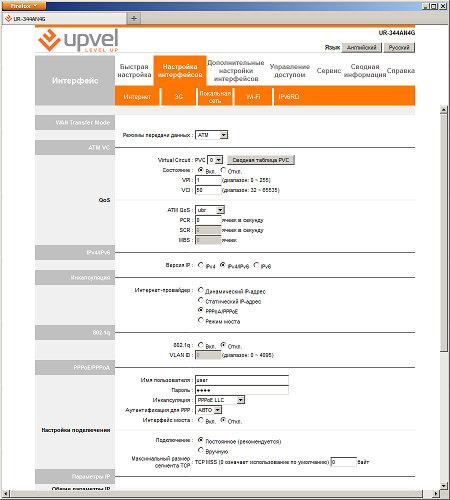

Традиционно основной раздел — это «Настройка интерфейсов». Основным способом для выхода в интернет в данной модели является ADSL. Для него можно настроить до восьми виртуальных каналов (например, для работы с услугами IPTV). Второй вариант подключения к сети — технология Ethernet. Для него используется порт LAN1 и поддерживаются режимы постоянного и динамического адреса, а также PPPoE и мост. Правда не удалось найти ручной настройки адреса сервера DHCP и опции изменения MAC-адреса. В этом режиме можно использовать и 802.1x. Отметим наличие функции IPv6RD, которая может пригодиться в переходный период внедрения IPv6.

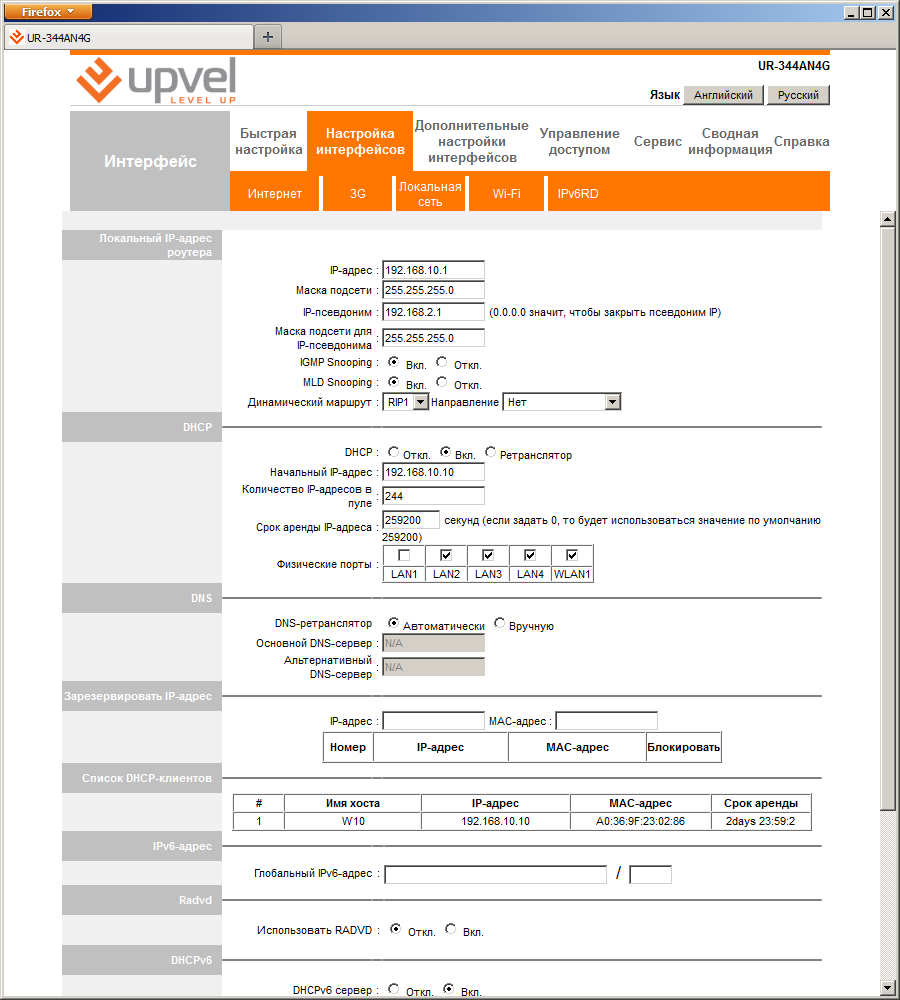

В локальном сегменте сети можно выбрать адрес интерфейса, настроить сервер DHCP. Для последнего есть выбор диапазона адресов, срока аренды, DNS, рабочих портов/интерфейсов, список постоянных назначений MAC/IP и выданных в текущий момент адресов. Отметим также поддержку IPv6 в сервере DHCP, наличие сервиса RADV и настройку собственного IPv6 адреса роутера. Правда эти опции не описаны в руководстве и мы пока не проверяем их работу.

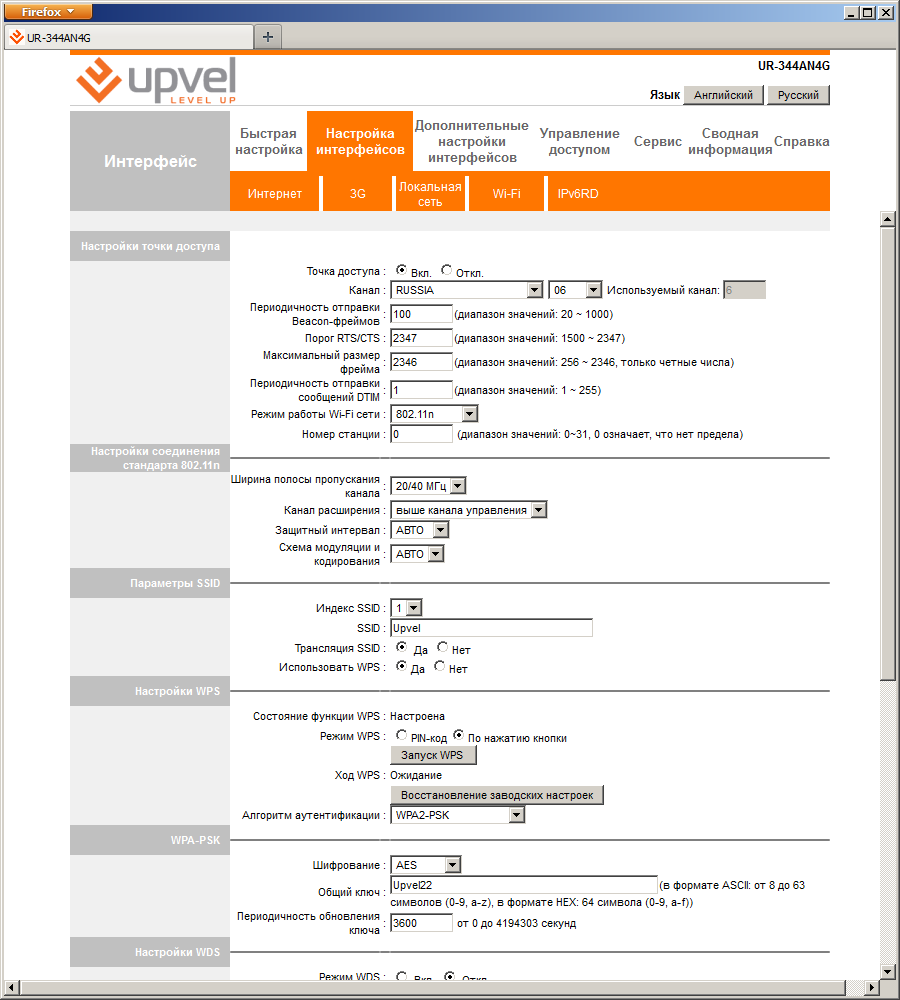

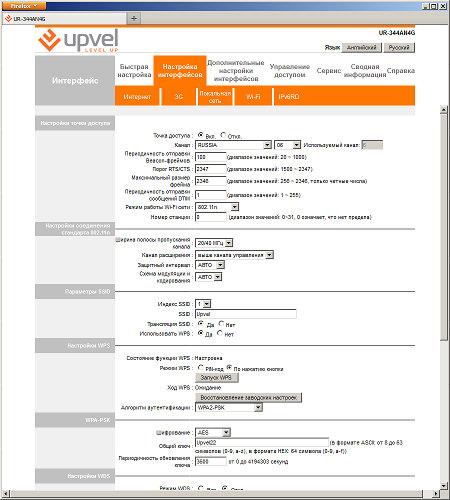

Беспроводная точка доступа имеет одну страницу настроек, так что неподготовленных пользователей это может испугать. Основные опции знакомы по другим устройствам — регион, имя сети, режим (b, g, n и их комбинации), номер канала, ширина канала (20/40 МГц), WPS, режим контроля доступа (открытая сеть, WEP, WPA/WPA2, возможно использование сервера Radius). Дополнительно есть фильтр на восемь MAC-адресов клиентов. Заводские настройки устройства позволяют сразу работать в защищенном режиме (правда ключ сети можно легко угадать).

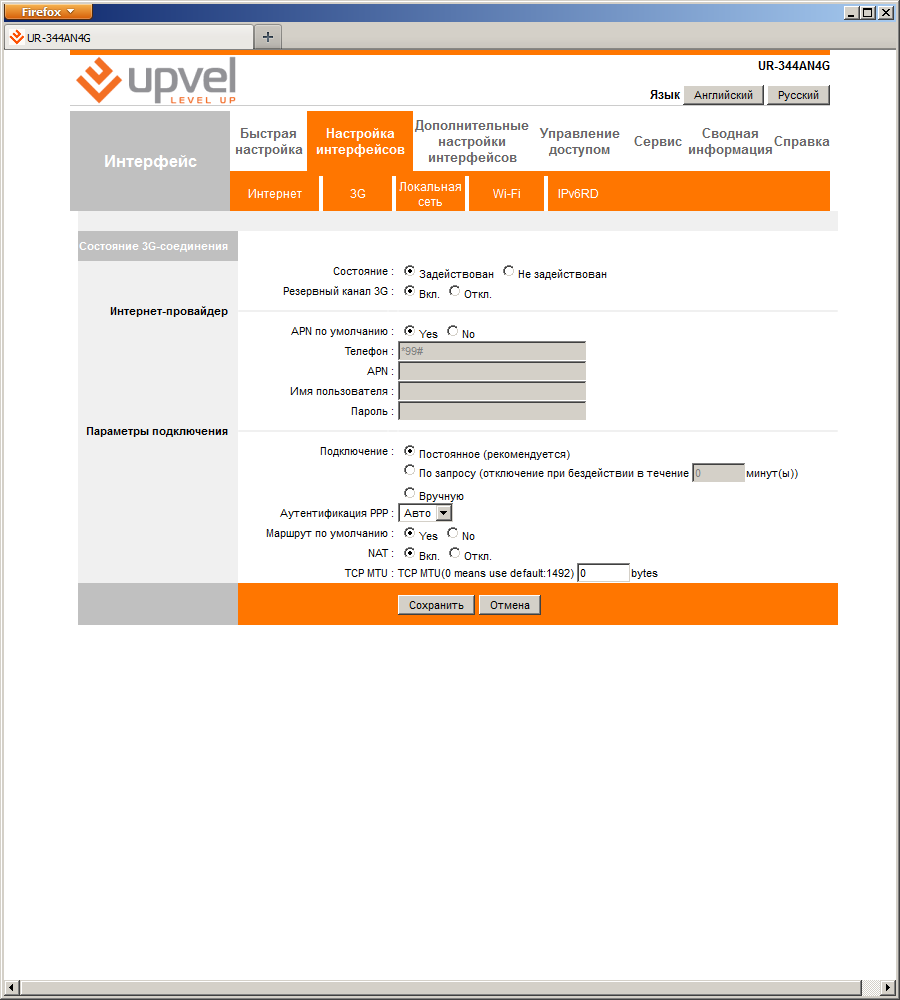

Работа через 3G-модем возможна в режиме резервирования основного канала. В случае пропадания соединения (в тесте мы просто отключали телефонный кабель), автоматически будет установлена связь через сотового провайдера. При восстановлении линии ADSL, роутер сам вернется на нее. Подтвердить обновление регистрации DDNS при переключениях не удалось. Для 3G-модема, как обычно, можно установить параметры провайдера и несколько дополнительных опций.

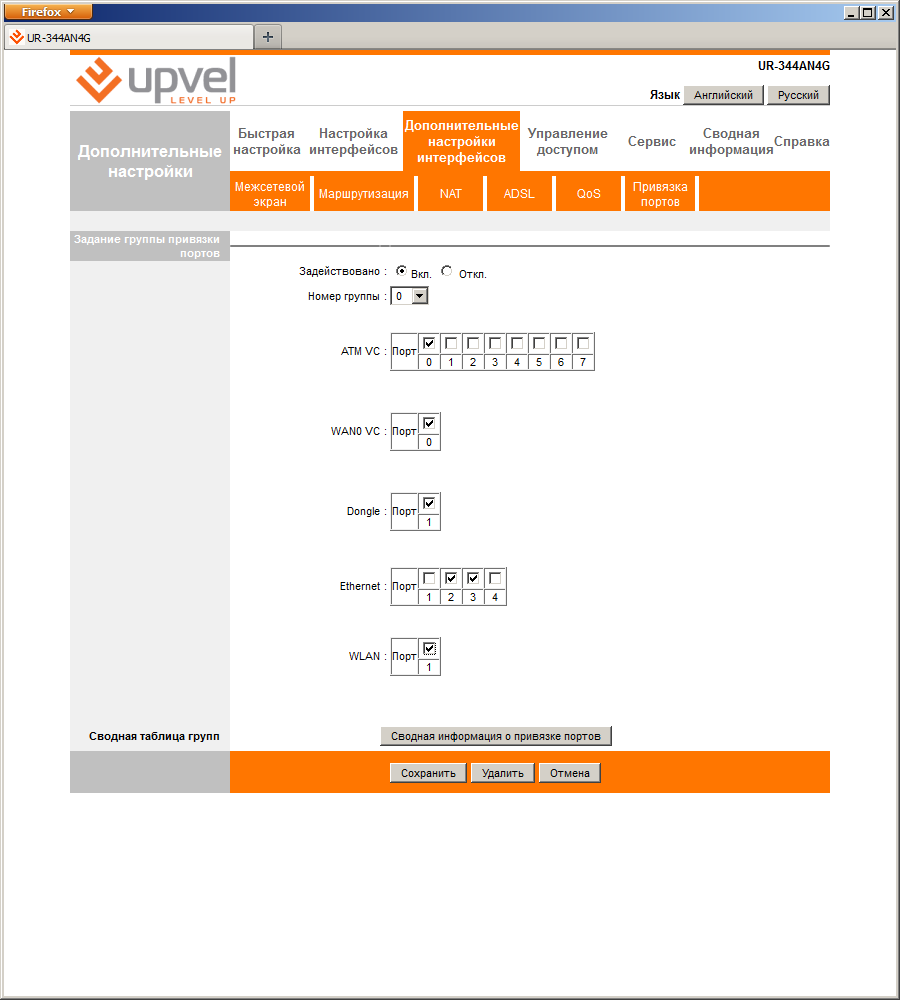

Дополнительные настройки интерфейсов находятся в одноименной группе. Здесь можно включить межсетевой экран и SPI, указать опции линка ASDL, посмотреть таблицу маршрутизации и добавить в нее записи, настроить QoS и выполнить настройку встроенного коммутатора для привязки портов. По-умолчанию, для ТВ-приставки предлагается LAN4.

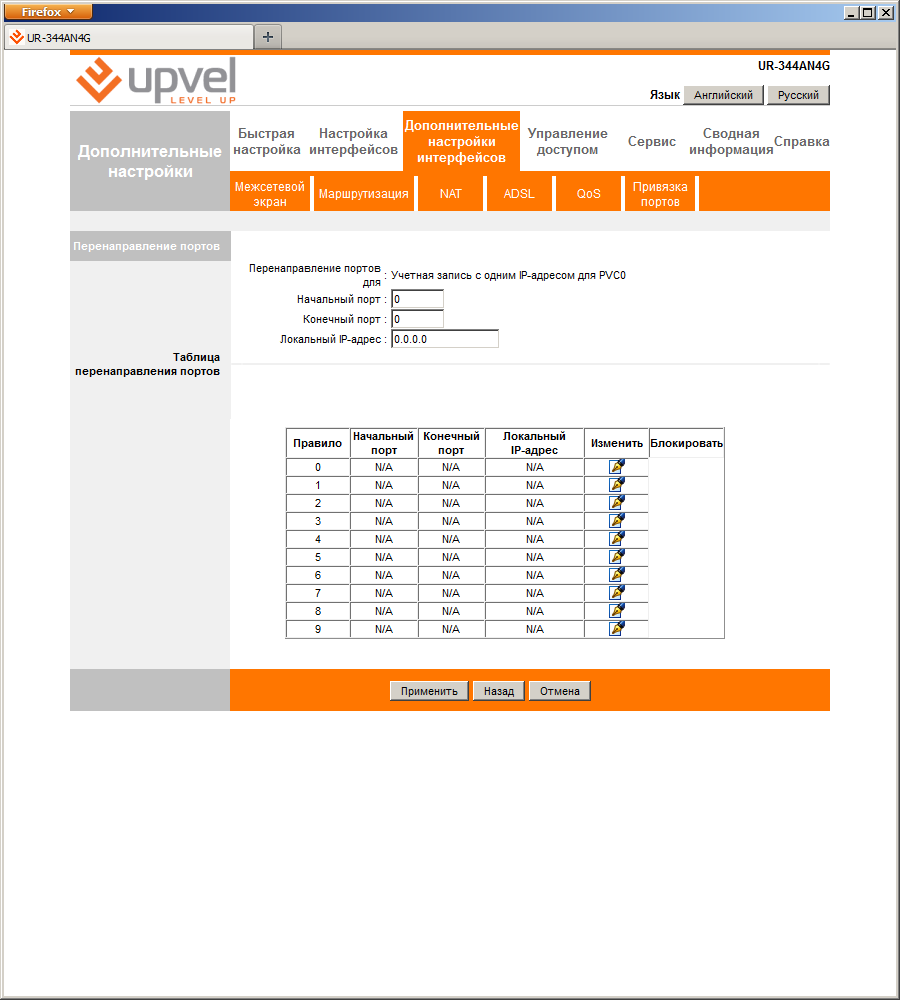

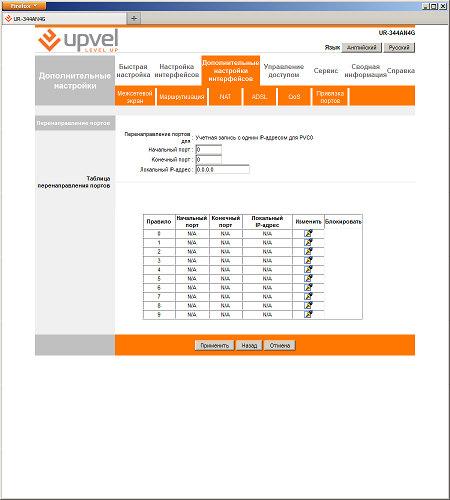

Учитывая, что данной модели может быть несколько внешних интерфейсов одновременно, настраивать трансляцию портов для них можно независимо. Для каждого интерфейса можно настроить DMZ, традиционные правила трансляции портов (до 10 записей, в каждой можно использовать диапазон портов, внешние и внутренние номера портов совпадают) и «переключаемые» порты (до 10 записей).

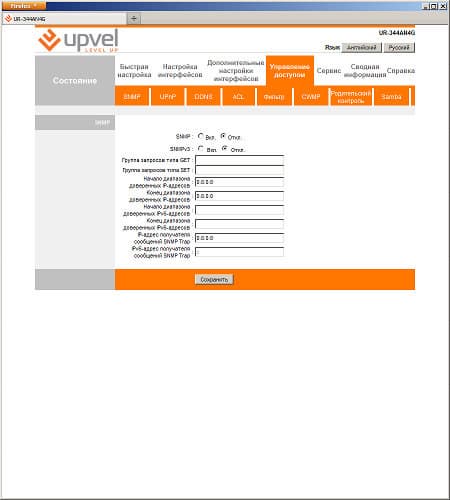

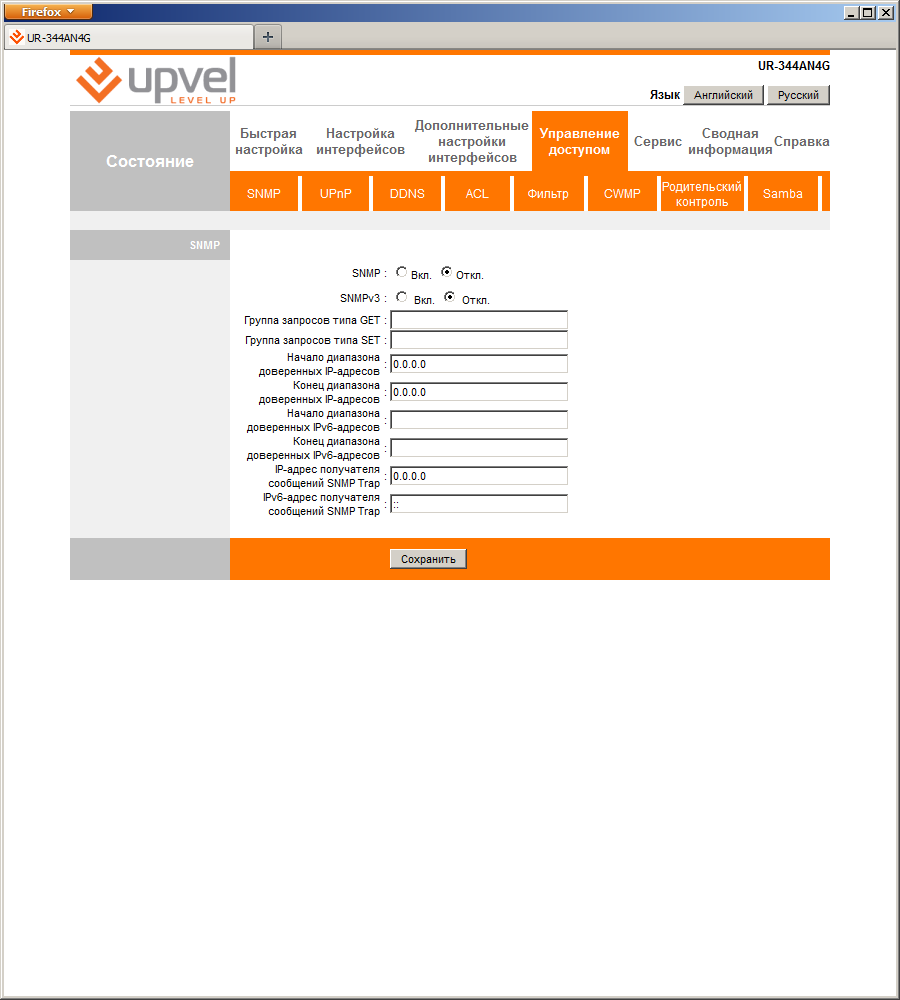

В группу «Управление доступом» входят не только функции безопасности, но и различные сетевые сервисы. В частности здесь настраивается SNMP, UPnP, DDNS (только DynDNS.org) и CWMP (протокол автоматической настройки клиентских устройств провайдером). Что же касается защиты, то эти функции не документированы, а разобраться по настройкам можно только с одной — фильтрами. Можно запрограммировать до восьми блокируемых URL, закрыть доступ приложениям ICQ, MSN, Yahoo! Messenger, установить до 16 правил фильтрации по IP/порту или MAC-адресу.

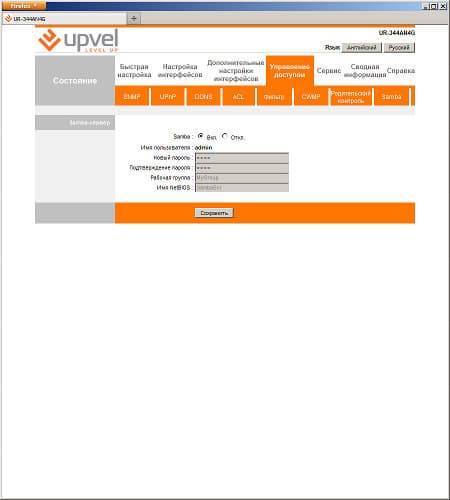

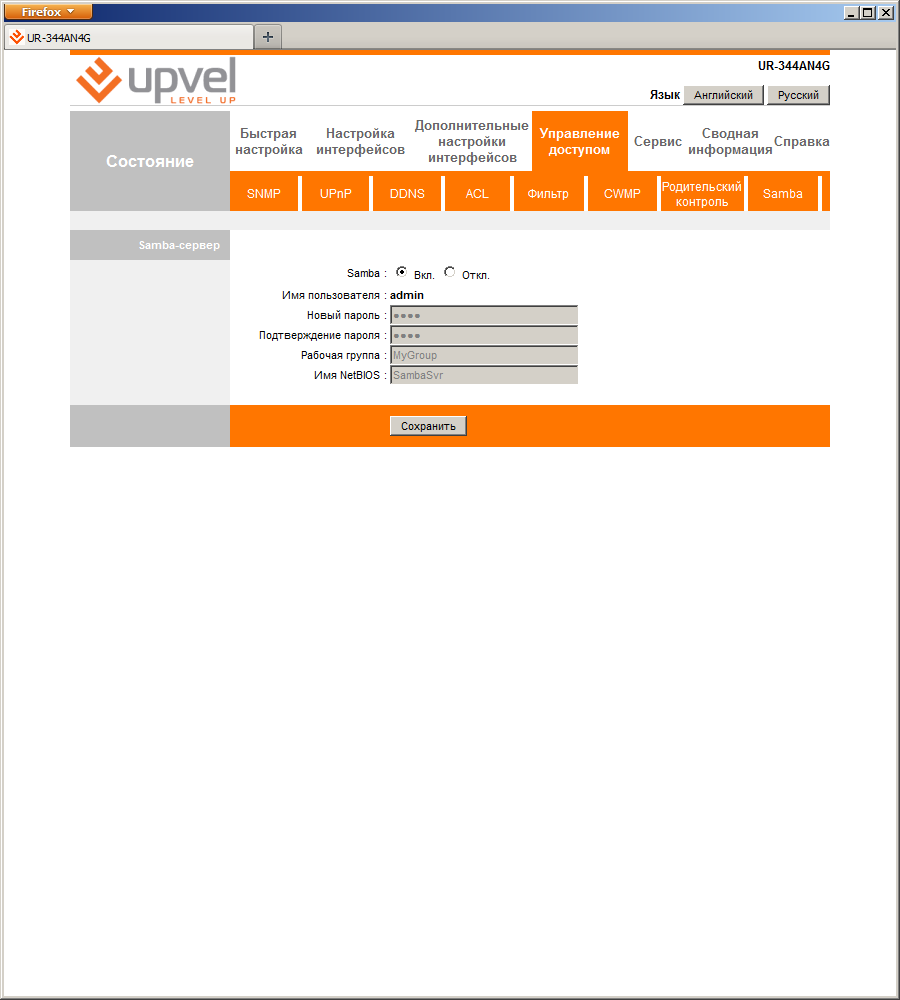

Здесь же находится страница настройки сервера Samba, поскольку USB можно использовать не только для модема, но и накопителей. Устройство умеет распознавать диски с файловой системой FAT32, допускается работа через USB-хаб. Скорость записи на такой диск составляет около 3,6 МБ/с, а читать с него можно на 4,4 МБ/с. Вариант доступа только один — использование логина «admin» и пароля именно для этого сервиса (он может отличаться от варианта для web-интерфейса). Также можно выбрать сетевое имя и название рабочей группы.

В прошивке также есть сервер FTP, однако воспользоваться им для получения доступа в файлам на жестким диске у нас не получилось. Он не понимал простейших команд (в частности PWD и LIST), которые отправляли ему клиенты. Но по прямым ссылкам файлы можно было загрузить. Похоже, что это еще одна служебная функция для провайдеров, а не пользовательский сервис.

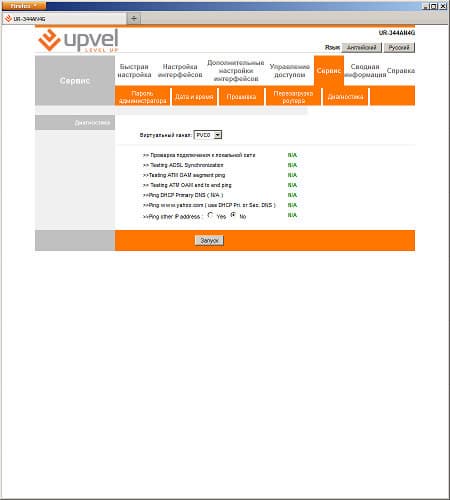

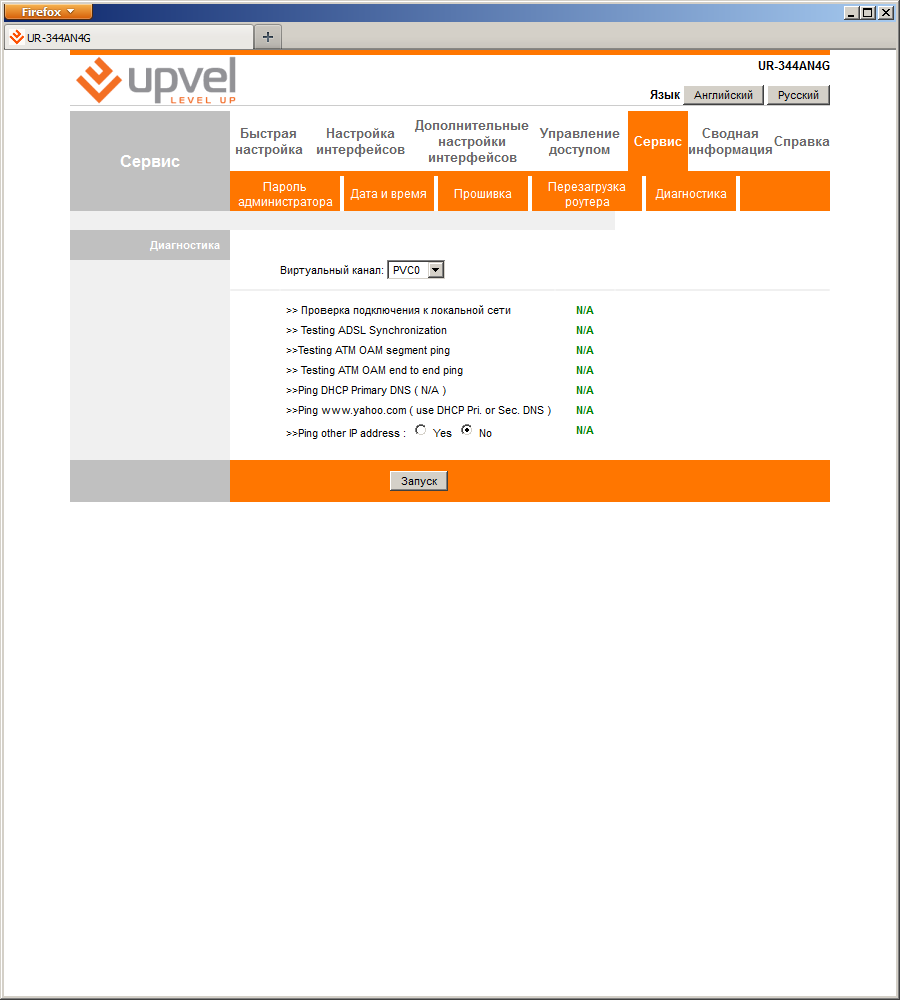

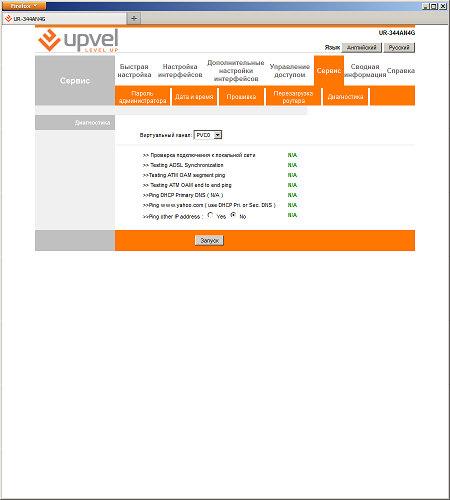

Системные настройки находятся в группе «Сервис». Здесь можно изменить пароль администратора, настроить часы, сохранить/восстановить/сбросить настройки, обновить прошивку, перезагрузить устройство. Также есть пункт диагностики порта ADSL.

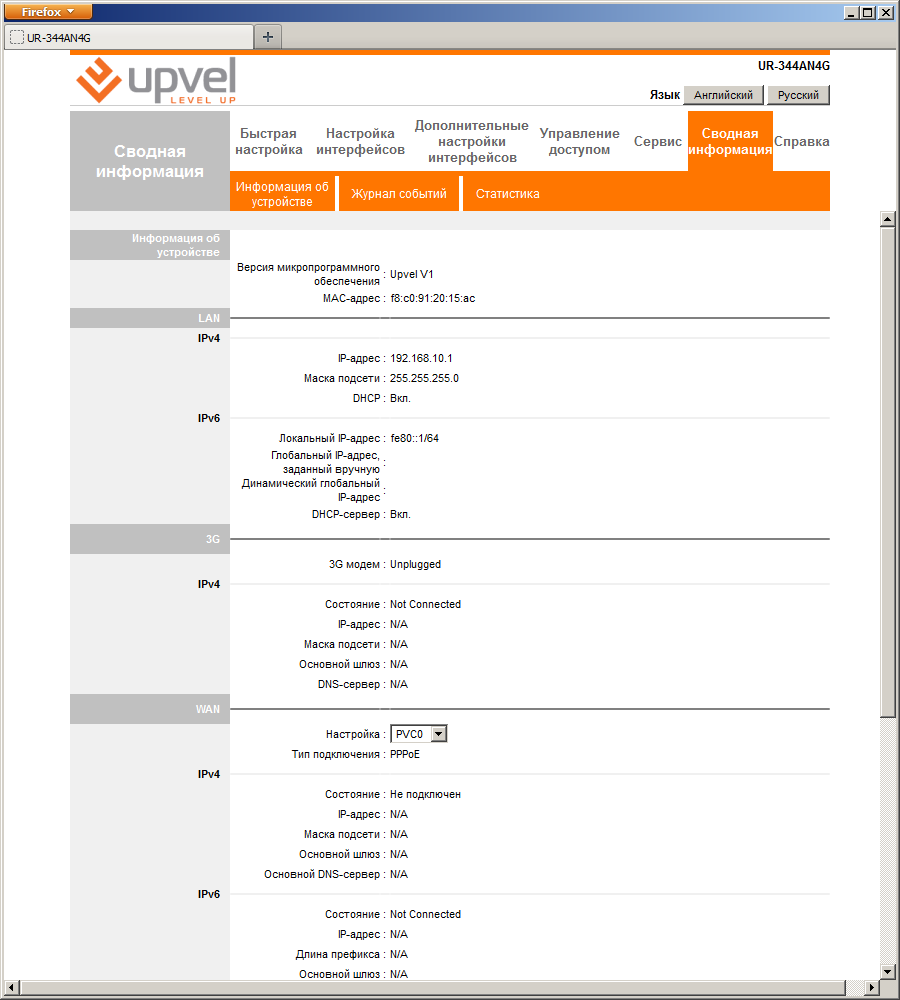

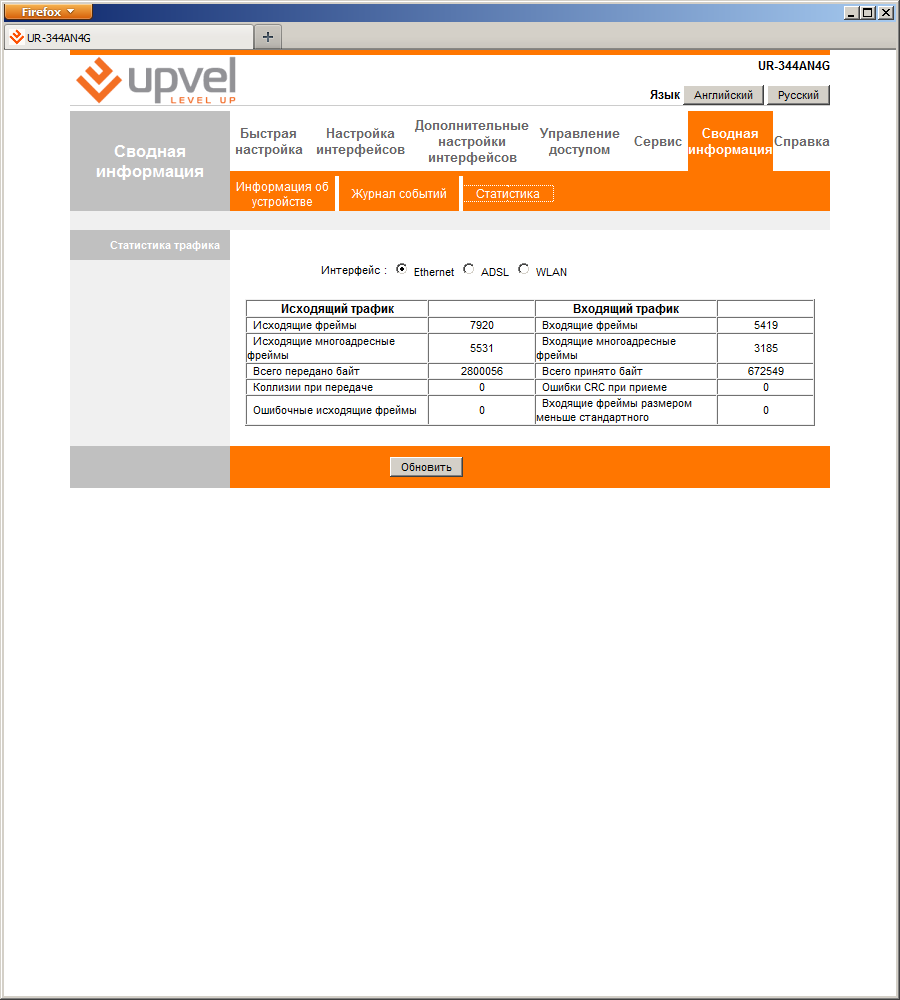

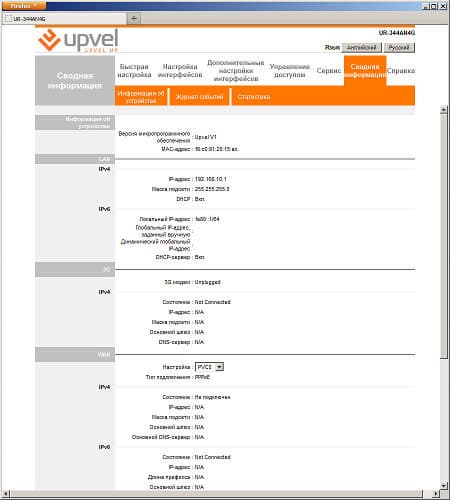

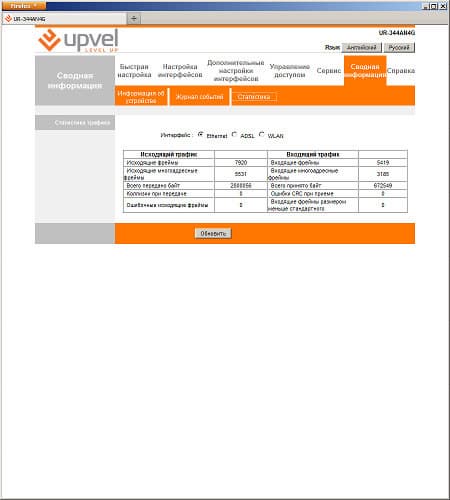

Текущее состояние роутера представлено на страницах раздела «Сводная информация». В частности можно проверить состояние сетевых интерфейсов (кроме Wi-Fi), модема и линии ADSL. Предусмотрено отображение статистики принятых и переданных пакетов по интерфейсам. Обнуляются данные при перезагрузке устройства. Журнал событий достаточно подробный, но пользоваться им не очень удобно (нет перелистывания страниц и очистки, а фильтр работает только по уровню важности). Отправки на электронную почту не предусмотрено, но можно использовать внешний сервер Syslog для хранения информации.

Тестирование и производительность

Тестирование канала ADSL проводилось с услугой «Домашний Интернет» компании МТС. В тесте сайта Speedtest.net устройство показало 17,2/0,7 Мбит/с на загрузку и скачивание, что близко к использованному тарифному плану (20 Мбит/с/768 Кбит/с). Нагрузка в виде сотни заданий в uTorrent без ограничения скоростей и числа подключений также оказалась ему по зубам. Общая скорость загрузки составила 1,9 МБ/с. Однако долгая работа в таком режиме приводила к потере соединения с интернет, так что с данным роутером желательно ограничивать число подключений в клиенте. Проверка услуги IPTV осуществлялась на компьютере с установленной программой IP-TV Player, который был подключен в выделенный порт LAN. Изображение не рассыпалось даже при высокой нагрузке. Так что с точки зрения работы с ADSL замечаний к устройству нет.

Работа с модемами была проверена с парой устройств — ZTE MF192+ (МТС, 3G) и Huawei E392 (Мегафон, 4G). Оба варианта были автоматически настроены роутером, связь была стабильная, скоростные показатели не отличались от прямого подключения к ПК.

Кабельное соединение сначала было протестировано на стенде. В текущей версии прошивки оно поддерживает IPoE (со статическим или динамическим адресом), PPPoE и режим моста (последний мало актуален для подключения к интернет). Результаты представлены на графике. Проверялись сценарии одного потока в каждом направлении, двух потоков в разных направлениях и такие же версии, но с увеличением общего числа потоков до шестнадцати.

Как и следовало ожидать, никаких сложностей в этих режимах у устройства нет. Работа осуществляется на скорости сетевых портов 100 Мбит/с.

Дополнительный нагрузочный тест на ста задачах p2p с программой uTorrent в режиме IPoE на канале 100 Мбит/с показал, что если не ставить в клиенте ограничений, то загрузка достаточно быстро разгоняется до 9 МБ/с при 500 подключениях, но потом общая скорость резко падает. Так что, как и при работе через ADSL, рекомендуется поставить ограничения в клиенте на число подключений. Это позволит получить более стабильную скорость на данной задаче.

Ротутер имеет однодиапазонный радиоблок с поддержкой скоростей до 150 Мбит/с. Однако эта цифра возможна только при полном отсутствии соседних сетей. Если же они есть, то устройство работает на 72 Мбит/с, как и все остальные сертифицированные модели.

В тестировании использовались адаптеры ASUS USN-N53, D-Link DWA-140, Intel 6205, Level One WUA-0603, Netgear WNDA4100, Tenda W522U. Роутер настраивался на режим «только 802.11n», WPA2-PSK AES. Расстояние между тестируемыми устройствами — около 5 метров без препятствий. В эфире присутствовало несколько соседних сетей.

Скорость работы большинства адаптеров составляет около 50 Мбит/с. Немного меньшие показывает единственная в тестировании 1T1R-модель — Level One WUA-0603. Для устройства данного касса, цифры вполне достойные и соответствуют техническим возможностям установленного беспроводного чипа.

Выводы

Upvel UR-344AN4G интересен, прежде всего, поддержкой сразу нескольких вариантов подключения к сети Интернет: ADSL2+, Ethernet и 3G/4G-модемы. Это позволяет расширить область применения и обеспечить работу с резервированием канала. Аппаратная платформа роутера — средняя по уровню производительности, но и ее хватает на обслуживание скоростей до 100 Мбит/с.

Внешний накопитель при подключении в порт USB может быть использован для создания сетевой папки для хранения документов с доступом по стандартному протоколу Windows. Но низкая производительность не позволит этому сценарию стать популярным.

Программное обеспечение устройства произвело смешанное впечатление. В нем есть достаточно много полезных функций, но реализация некоторых из них не очень удачна. На наш взгляд, в устройстве данного класса не стоит гнаться за широким набором сервисов, поскольку есть ограничения со стороны «железа». И лучше сосредоточиться на качестве основных из них, чем пытаться догнать топовые модели домашних роутеров по возможностям.

Определенной категории пользователей будет интересен открытый доступ к консоли операционной системы, что в сочетании с портом USB позволит реализовать дополнительные сценарии использования устройства.

Средняя розничная цена в Москве, актуальная на момент чтения вами данной статьи, на роутер Upvel UR-344AN4G составляет $33(65).
