Блейд-серверы как основа динамичных центров обработки данных


Не секрет, что сегодня наблюдается устойчивый рост мощностей серверных систем. Выпускаются новые процессоры, развиваются подсистемы памяти, коммуникационные шины, системы хранения. Однако исследования показывают, что подавляющее большинство серверов реально не загружено даже наполовину. Кроме того, по разным данным до 75% современных администраторов занимаются исключительно поддержкой функционирования установленных систем. Таким образом, возникает потребность в повышении эффективности использования существующих систем.

Простое увеличение количества серверов в стойках приводит и к пропорциональному увеличению выделяемого тепла, коммуникационных кабелей, потребляемой электроэнергии и, конечно, занимает больше физического места. С одной стороны, это логично и закономерно, однако всегда хочется повысить эффективность. Блейд-серверы как раз и предлагают такую возможность. Конечно, это решение нельзя назвать кардинальным (как, например, шествие Wi-Fi за рубежом или ADSL в Москве :)), однако с указанными выше проблемами они справляются достаточно неплохо.

Итак, что представляет собой блейд-сервер? Эволюцию из набора обычных рековых серверов в блейд-сервер можно представить так: выносим в общее пользование блоки питания, систему охлаждения, добавляем коммутатор и KVM-переключатель, упрощаем возможности по установке дисков, убираем большинство разъемов расширения, значительно уменьшаем материнскую плату. В итоге мы получаем систему аналогичной мощности в заметно меньшем объеме с дополнительным бонусом в виде горячей замены всего блока.

Указанные выше действия приводят к следующим плюсам:

  • уменьшение стоимости и повышение надежности системы питания и охлаждения;
  • сокращение количества коммутационных проводов;
  • повышение удобства управления системой;
  • уменьшение занимаемого объема;
  • уменьшение энергопотребления и выделяемого тепла;
  • высокая масштабируемость;
  • гибкость.

Конечно, как и у любого решения, здесь есть и своя цена таких переделок. Основным минусом является значительное сокращение возможностей по расширению. Например, может не получится поставить пару Ultra320 SCSI RAID-контроллеров или специальную коммуникационную плату. С другой стороны, есть большое количество задач, которые от такой потери не проиграют. Например, что касается системы хранения, то большинство дорогих решений используют внешние специализированные серверы и системы NAS/SAN. Если говорить о коммуникациях, то даже после «ужимки» остается возможность использования пары гигабитных сетевых интерфейсов и пары каналов Fibre Channel, чего более чем достаточно для большинства не специализированных применений. А на всякий случай в некоторых моделях предусмотрен один слот PCI. Стоит также отметить и ограниченность по мощности одного «лезвия» — установить более четырех процессоров в него будет сложно.

Данные плюсы и минусы позволяют определить область, в которой применение блейд-серверов будет экономически выгодно — много однотипных или похожих серверов, работа с задачами, которые допускают распараллеливание. Примерами таких областей являются: хостинг, терминальные решения, вычислительные кластеры, дата-центры.

Уже сейчас в крупных дата-центрах начинается переход от выдачи в аренду клиентам непосредственно оборудования к предоставлению определенных сервисов. Например, институтам или научным организациям часто бывает удобнее использовать для вычислений кластеры, установленные в дата-центрах. При этом может использоваться виртуализация сервисов и автоматическое переназначение роли отдельных серверов, что повысит надежность и эффективность использования оборудования. Кроме того, использование вычислительных мощностей «на стороне» позволит компаниям сократить затраты на IT-администраторов и заняться непосредственно производственной деятельностью.

Несомненно, не менее важной, чем железо, частью сервера, и особенно блейд-сервера, является управляющее программное обеспечение. Именно оно обеспечивает большинство из указанных выше преимуществ этого решения. И, конечно, каждый поставщик предлагает оригинальные программы по установке и управлению своими блейд-решениями.

Блейд-серверы на платформе Intel в настоящий момент предлагают несколько компаний. Коротко перечислим некоторые решения.

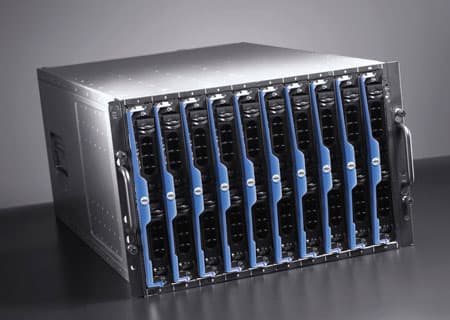

Dell PowerEdge 1855: процессоры Intel Xeon DP, до 8 ГБ памяти на лезвие, два гигабитных сетевых контроллера, U320 SCSI-контроллер, до двух SCSI-дисков, 10 лезвий в корпусе 7U, опционально Fibre Channel.

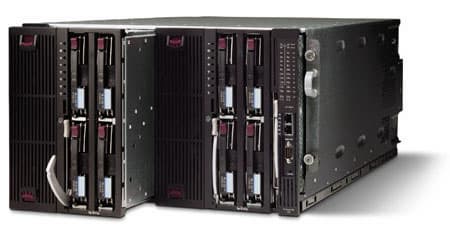

HP ProLiant BL p-Class (BL20p, BL30p, BL40p): процессоры Intel Xeon DP/MP, до 8/12 ГБ на лезвие, до 8 лезвий в корпусе 6U, 3 или 4 гигабитных адаптера, U320 SCSI-контроллер, два SCSI-диска.

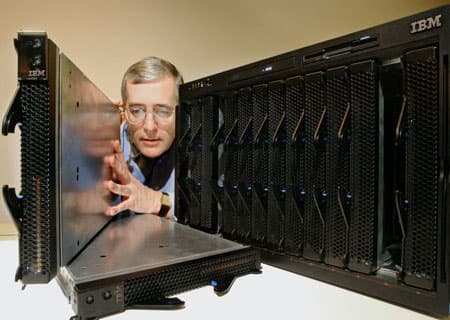

IBM eServer BladeCenter: процессоры Intel Xeon DP/MP (есть модели и на Power PC), до 8/16 ГБ на одной плате, до 14 лезвий в корпусе 7U, два или четыре гигабитных адаптера, U320 SCSI-контроллер, два SCSI-диска (расширяется до четырех дисков), опционально Fibre Channel.

Intel Enterprise Blade Server: процессоры Intel Xeon DP/MP, до 4/8 ГБ памяти на каждом модуле, до 14 лезвий в корпусе 7U, 2/4 гигабитных сетевых контроллера, опционально Fibre Channel, U320 SCSI-контроллер, два 2,5" IDE-диска (опционально — два SCSI-диска в дополнительном модуле).

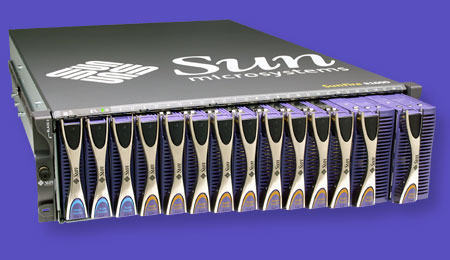

Sun Fire B100s/B100x/B200x Blade Server: процессоры UltraSPARC Iii/Mobile Athlon XP/Xeon DP LV, 1/2/4 ГБ оперативной памяти, до 16 модулей в 3U-корпусе, 2/3/4 гигабитных сетевых адаптера, один 2,5" IDE-жесткий диск.

Кроме систем на процессорах Intel, на рынке можно встретить блейд-решения и на становящихся все популярнее процессорах AMD Opteron. Приведем краткие данные по некоторым из них.

HP ProLiant BL p-Class (BL25p/BL35p): процессоры AMD Opteron 200 серии /Opteron 200 серии Low Power, до 16/8 ГБ на лезвие, до 8/16 лезвий в корпусе 6U, четыре / два гигабитных сетевых порта и один порт на сто мегабит ( для управления ), два SCSI/IDE диска, опционально двухканальный FC контроллер.

Iwill H2B Blade Server: процессоры AMD Opteron 200 серии, до 16 ГБ оперативной памяти, два гигабитных сетевых контроллера, слот PCI-X, встроенные в лезвия БП, два порта InfiniBand, один IDE жесткий диск, до 10 лезвий в 8U корпусе.

NEXCOM HS 416: процессоры AMD Opteron 200 серии, до 8 ГБ оперативной памяти, два 2,5” IDE диска, два гигабитных сетевых адаптера и один на сто мегабит, слот расширения PCI — X, до 8 модулей в 4 U корпусе (есть лезвия и на Intel Xeon ).

Tatung TUD -4010: процессоры AMD Opteron 200 HE серии, до 8 ГБ оперативной памяти, два гигабитных сетевых порта, два 2,5” IDE жестких диска, слот Low — profile PCI — X, до 10 лезвий в 4 U корпусе (есть лезвия и на Intel Xeon LV ).

Тонкости конфигураций и реализаций блейд-серверов могут отличаться у разных компаний. Большинство из них предлагает на своих сайтах подробную информацию о конфигурировании системы под заказчика. Далее в этой статье мы рассмотрим подробнее решения, которые предлагает компания Fujitsu-Siemens Computers.

Блейд-серверы Fujitsu-Siemens PRIMERGY

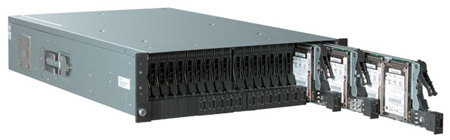

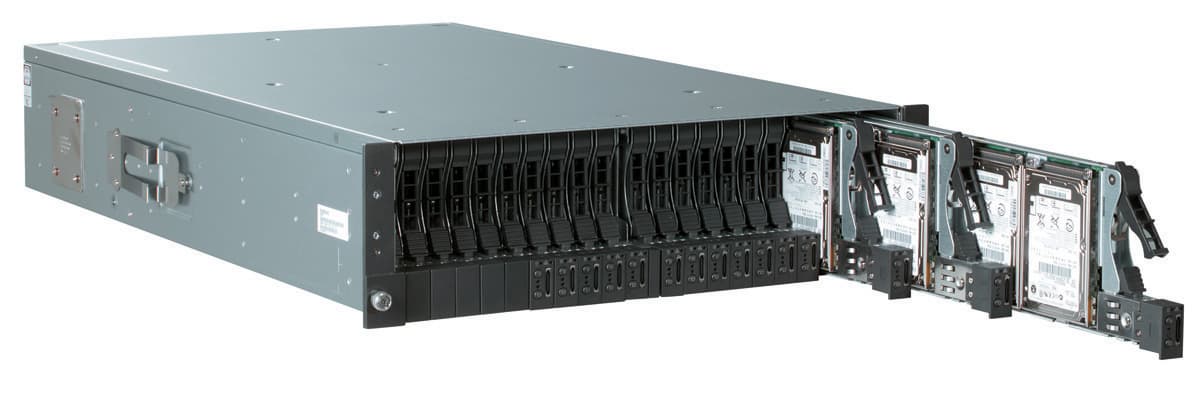

Первой моделью блейд-серверов, представленных в марте 2002-го года компанией Fujitsu-Siemens, была серия BX300. В шасси размером 3U можно установить до двадцати лезвий на базе процессоров Intel Pentium III LV (одно- и двухпроцессорные конфигурации) или Pentium M. PRIMERGY BX300 позиционируется для использования в качестве Web/почтовых/кэширующих и других коммуникационных серверов, а также терминальных серверов.

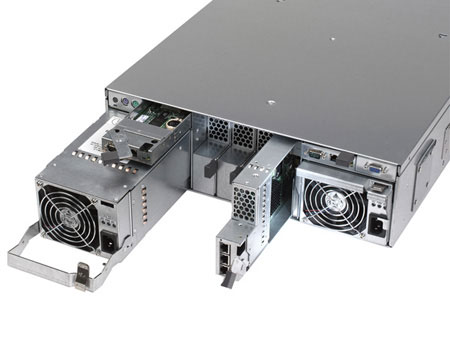

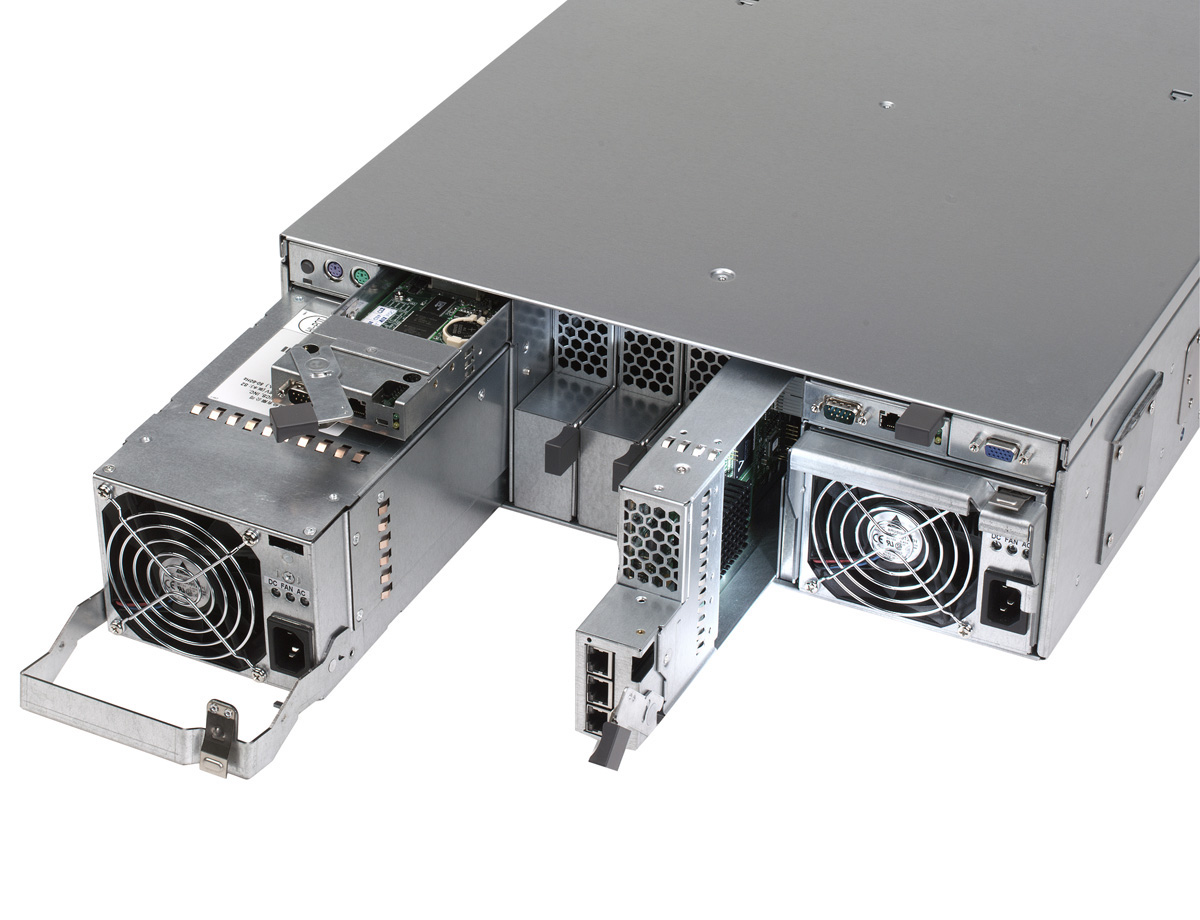

В шасси BX300 предустановленны:

  • два блока питания (по 1000 или 1200 Вт), в каждом установлено по 3 вентилятора;
  • два модуля управления (порты — RS232 и LAN/RJ-45);
  • один модуль гигабитного коммутатора (Accton/Broadcom, конфигурация 10x downlink + 3x uplink), еще есть три свободных отсека для аналогичных коммутаторов (для полного использования 40 портов на лезвиях необходима их установка);
  • KVM-переключатель (выходы — 2 PS/2, 15 pin VGA);
  • семь вентиляторов.

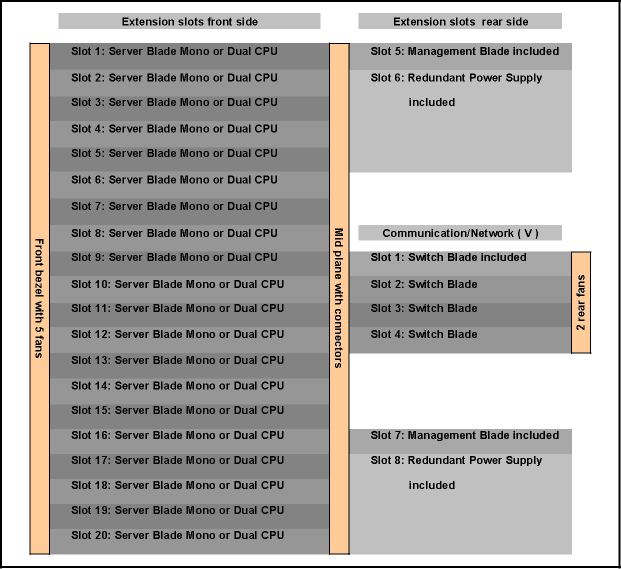

Все эти устройства допускают горячую замену. Блок-схему шасси можно посмотреть на этой иллюстрации.

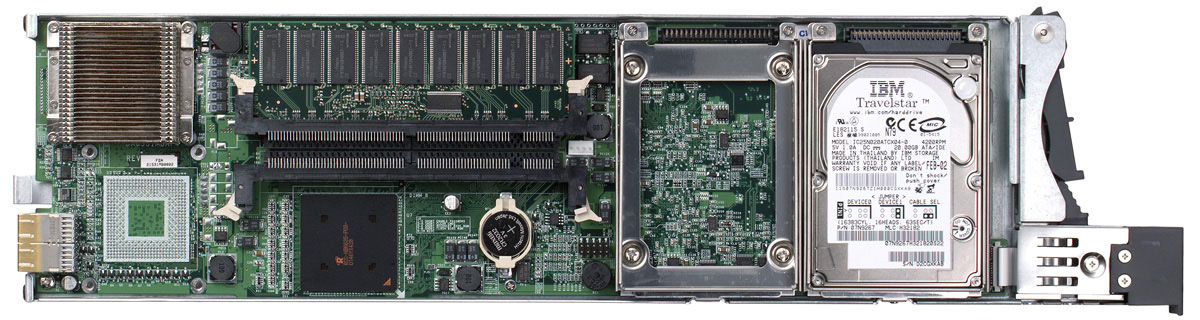

Ниже перечислено, что включают в себя возможные конфигурации «лезвий» (конфигурация по моделям процессоров дана на конец 2004-го года, ранее были доступны однопроцессорные лезвия и модели с меньшей частотой).

На базе процессоров Intel Pentium III LV:

  • два процессора Pentium III LV 933 или 1000 МГц;
  • чипсет ServerWorks 3.0 LE-T;
  • два разъема для модулей оперативной памяти (Registered PC133, модули 256 МБ/512 МБ/1 ГБ, общий объем — до 2 ГБ);
  • встроенный видеоконтроллер на базе ATI Rage XL с 4 МБ видеопамяти;
  • двухканальный гигабитный сетевой контроллер на чипе Broadcom 5701;
  • IDE RAID-контроллер на чипе Promise PDC 20270;
  • два отсека для 2,5" IDE-жестких дисков объемом 40 или 60 ГБ 5400 об./мин.

Вторая версия рассчитана на установку процессора Intel Pentium M:

  • процессор Pentium M 1,6 или 2,0 ГГц;
  • чипсет ServerWorks GC-SL/CSB6/CIOB-ES;
  • два разъема для модулей оперативной памяти (DDR200, общий объем — до 4 ГБ);
  • встроенный видеоконтроллер на базе ATI Rage XL с 4 МБ видеопамяти;
  • двухканальный гигабитный сетевой контроллер;
  • IDE RAID-контроллер на чипе Promise PDC 20270;
  • два отсека для 2,5" IDE-жестких дисков объемом 40 или 60 ГБ 5400 об./мин.;
  • возможно подключение модуля для установки низкопрофильной PCI-карты (он будет занимать дополнительное место в шасси и имеет выход на лицевую сторону), поставляются модули Fibre Channel контроллера (один канал, 2 ГБ/с, Emulex LP9802) и одно- и двухпортового гигабитного сетевого контроллера на чипах Intel.

С лицевой стороны у каждого «лезвия» есть разъем для подключения специального кабеля, обеспечивающего два порта USB 1.1 и VGA-порт.

Итак, что касается железа, то в корпусе размером 3U мы можем получить двадцать (!) двухпроцессорных машин. Конечно, сегодня процессорами Intel Pentium III сложно кого-то заинтересовать, так что лучше рассматривать вторую версию — на процессорах Pentium M. По тестам, проведенным на нашем сайте, они легко конкурируют с десктопными Pentium 4 с частотой в полтора раза больше. По плотности решение BX300 от FSC является, пожалуй лидером среди блейд-систем — двадцать ноутбуков, даже без экранов, займут заметно больше места (если это не ASUS S200 :)). Конечно, за это приходится расплачиваться медленной памятью, слабой дисковой системой и ограниченностью по расширению. Но два (или четыре) гигабитных сетевых порта и возможность поставить FC-контроллер несколько скрашивают эти недостатки.

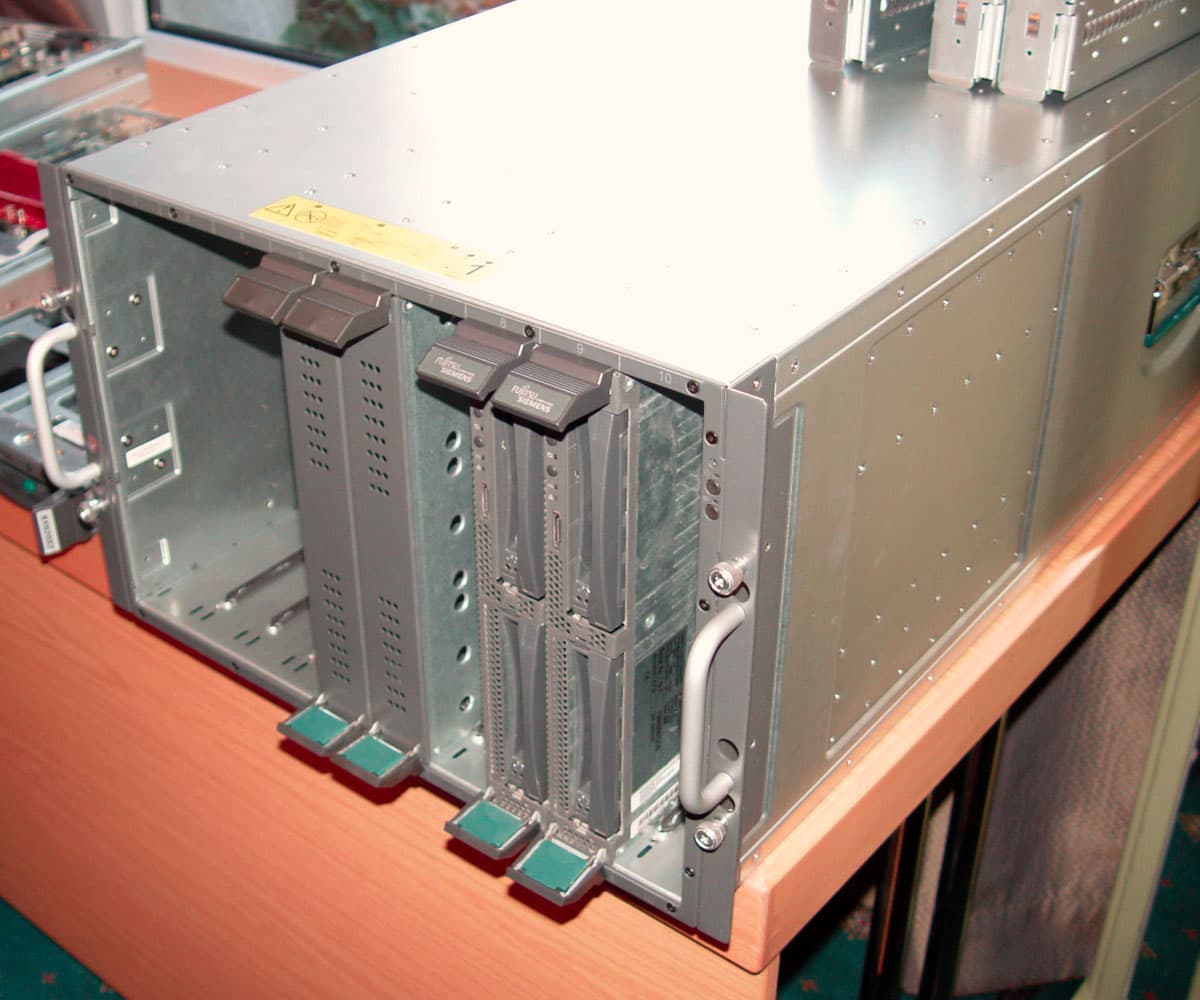

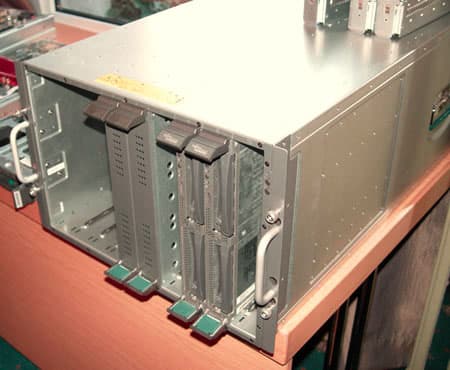

В феврале 2004-го года компания представила новый блейд-сервер — модель PRIMERGY BX600. В корпусе формата 7U можно установить до десяти лезвий на базе Intel Xeon (один или два процессора на модуль) и до пяти лезвий с Xeon MP (четыре процессора на модуль). Блейд-серверы BX600 предназначены для использования в дата-центрах в качестве серверов приложений и баз данных, Web- и коммуникационных серверов с большой нагрузкой.

В шасси BX600 установлено:

  • два блока питания (по 1200 Вт), в каждом установлено по 3 вентилятора, возможна установка дополнительно еще двух блоков питания;
  • два модуля управления (порты — RS232 и LAN/RJ-45);
  • один модуль гигабитного коммутатора (конфигурация 10x downlink + 3x uplink), еще есть один свободный отсек для аналогичного коммутатора;
  • KVM-переключатель (выходы — 2 PS/2, 15 pin VGA);
  • два блока вентиляторов.

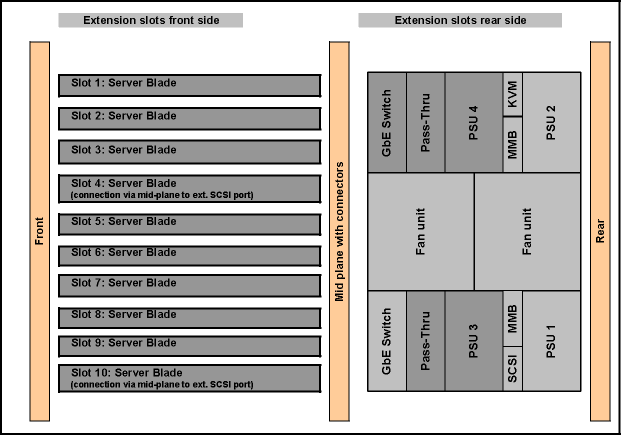

Как и в BX300, все устройства допускают горячую замену. Блок-схему шасси можно посмотреть на этой иллюстрации. Дополнительно можно установить блок с внешними разъемами SCSI (два разъема HD68, прямое подключение к SCSI-контроллерам двух «лезвий»), в два дополнительных коммуникационных отсека два сквозных модуля Fibre Channel, два сквозных сетевых модуля или два гигабитных коммутатора.

Младшей моделью «лезвия» для шасси BX600 является BX620 — двухпроцессорная модель на Intel Xeon DP:

  • процессоры Xeon 2,8 ГГЦ/512 КБ, 3,06 ГГц/1 МБ, 3,2 ГГц/1 МБ, 3,2 ГГц/2 МБ;
  • шесть слотов для памяти PC2100 registered DDR RAM, до 12 ГБ, поддержка Chipkill и hot-spare memory bank;
  • два интегрированных гигабитных сетевых контроллера (Broadcom 5703);
  • двухканальный Ultra320 SCSI HostRAID (Adaptec 7902W) с поддержкой RAID 0, 1, 10; первый канал подключен к встроенным жестким дискам, второй (только для лезвий 4 и 10) может быть использован с внешними накопителями (выведен на заднюю панель шасси);
  • два отсека для 3,5" SCSI-дисков с горячей заменой (36 ГБ, 72 ГБ, 146 ГБ, 10000/15000 об./мин.);
  • доступны два внутренних разъема для дополнительных коммуникационных плат; предлагаются: двухканальный модуль Fibre Channel и двухканальный гигабитный сетевой контроллер (оба с интерфейсом PCI-X); во всех лезвиях необходимо использовать одинаковые модули;
  • если используется один жесткий диск, то доступен один слот PCI-X 64 бит/100 МГц для карт расширения (половинная длинна, полная высота); для установки предлагается двухканальный гигабитный сетевой контроллер; выход разъемов — на переднюю панель сервера;
  • встроенный видеоадаптер ATI Rage XL 8 МБ.

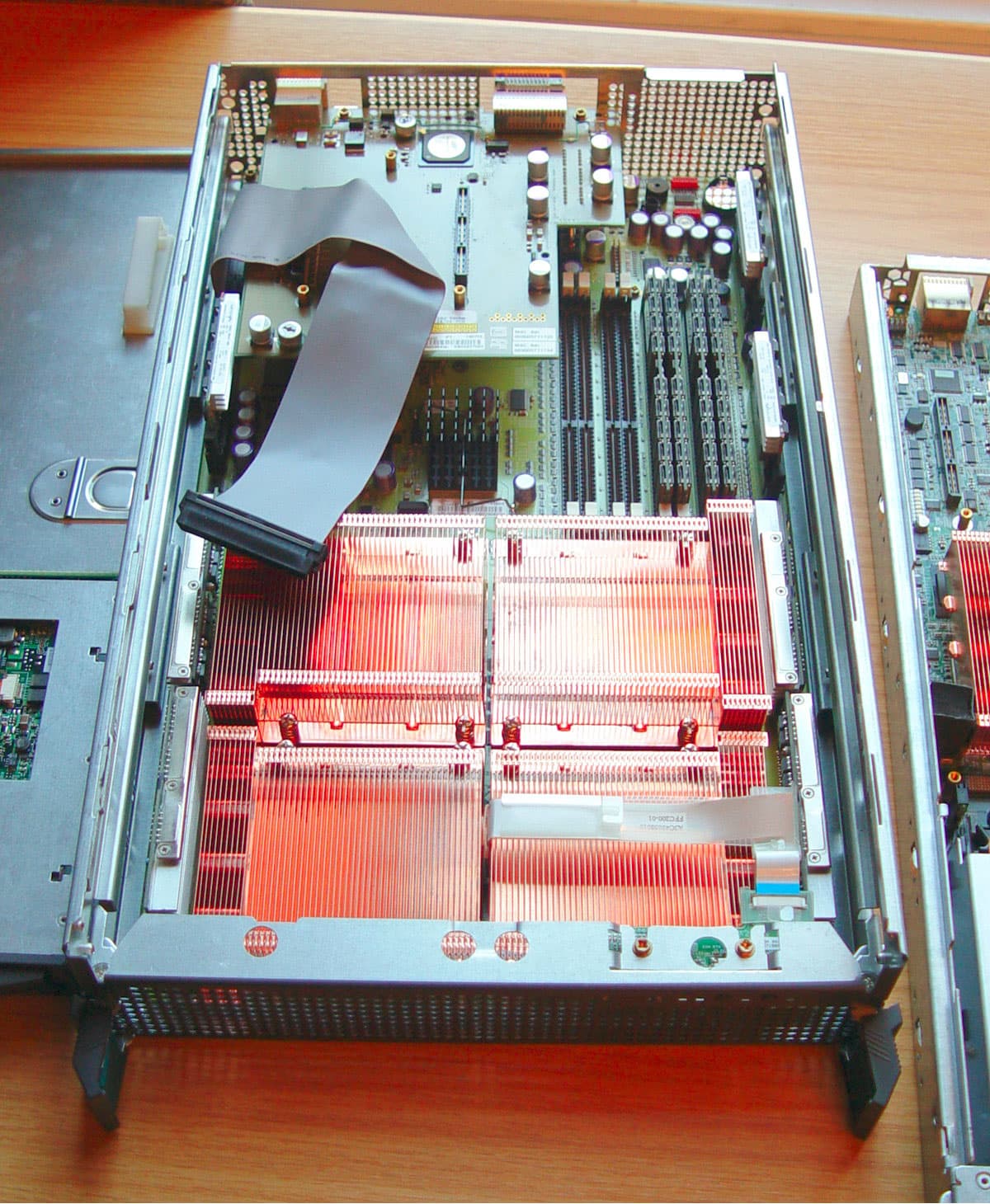

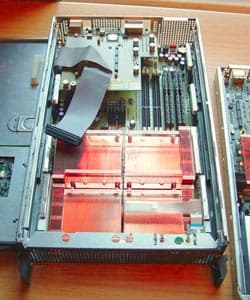

Если двух процессоров на одном «лезвии» недостаточно, то можно использовать BX660 — четырехпроцессорную модель на Intel Xeon MP:

  • процессоры Xeon MP 2,2 ГГц/2 МБ, 2,7 ГГц/2 МБ, 3,0 ГГц/4 МБ;
  • восемь слотов для памяти PC2100 registered DDR RAM, до 16 ГБ, поддержка Chipkill и hot-spare memory bank;
  • четыре гигабитных сетевых контроллера (Broadcom 5704);
  • двухканальный Ultra320 SCSI HostRAID-контроллер (Adaptec 7902W) с поддержкой RAID 0, 1, 10; первый канал подключен к встроенным жестким дискам, второй (только для лезвий 3/4 и 9/10) может быть использован с внешними накопителями (выведен на заднюю панель шасси);
  • два отсека для 3,5" SCSI-дисков с горячей заменой (36 ГБ, 72 ГБ, 146 ГБ, 10000/15000 об./мин.);
  • доступны два внутренних разъема для дополнительных коммуникационных плат; предлагается двухканальный модуль Fibre Channel с интерфейсом PCI-X);
  • встроенный видеоадаптер ATI Rage XL 8 МБ.

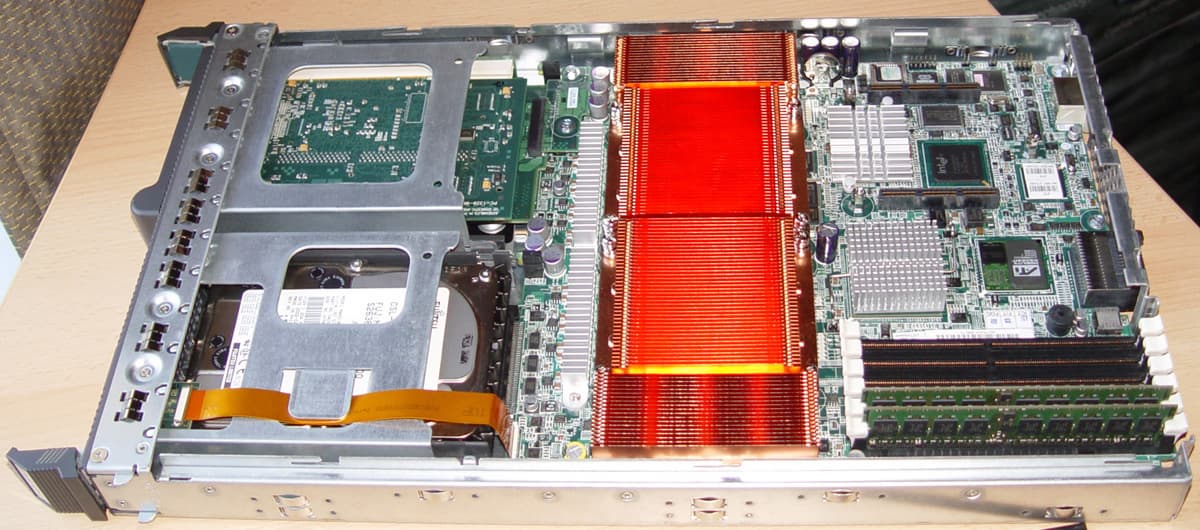

Дальнейшее развитие линейки BX600 — «лезвие» BX620 S2, рассчитанное на использование последних моделей серверных процессоров Xeon компании Intel с поддержкой технологии EM64T, было анонсировано в декабре 2004-го года:

  • процессоры Intel Xeon (Nocona), 3,0-3,6 ГГц c 1 МБ L2 и 800 МГц FSB;
  • шесть разъемов для DDR2-400 DIMM, до 12 ГБ памяти, ECC, Chipkill, online spare;
  • встроенный двухканальный сетевой гигабитный контроллер;
  • встроенный контроллер Ultra320 SCSI с поддержкой RAID 0 и 1;
  • два отсека для 3,5" SCSI-дисков с горячей заменой (36 ГБ, 72 ГБ, 146 ГБ, 10000/15000 об./мин.);
  • если используется один жесткий диск, то доступен один слот PCI-X 64 бит/133 МГц для карт расширения (половинная длинна, полная высота); для установки предлагается: двухканальный гигабитный сетевой контроллер; двухканальный Ultra320 SCSI-контроллер, Ultra160 SCSI-контроллер, выход разъемов — на переднюю панель сервера;
  • доступен один внутренний разъем для дополнительной коммуникационной платы; предлагаются: двухканальный модуль Fibre Channel и двухканальный гигабитный сетевой контроллер (оба с интерфейсом PCI-X); во всех лезвиях необходимо использовать одинаковые модули;
  • встроенный видеоадаптер ATI Radeon 7000-M 16 МБ.

В максимальной конфигурации можно получить двадцать процессоров Xeon, 120/80 ГБ оперативной памяти и 2,8/1,4 ТБ дисковой памяти в 10/20 дисках в 7U корпусе. Кроме того там будут установлены сетевые коммутаторы и KVM-переключатель. Единственным недостатком, пожалуй, является невозможность установки дополнительных плат расширения в четырехпроцессорные модули. С другой стороны для вычислительных кластеров чаще используют двухголовые узлы.

Все блейд-системы от FSC могут поставляться со следующим ПО:

  • Windows Server 2003 Standard Edition/Enterprise Edition/Web Edition;
  • SuSE Linux Enterprise Server/Professional Linux, Red Hat Enterprise Linux;
  • CITRIX-Software W-MF, Multiuser SW MetaFrame, LoadBalancing;
  • PRIMECLUSTER Clustering & Load Balancing.

Кроме того, поставляется фирменное ПО для установки и управления:

  • Adaptive Services Control Center;
  • RemoteView Software;
  • RemoteView Diagnosis;
  • RemoteDeploy;
  • Terminal Server Deploy;
  • Altiris Server Deployment;
  • ServerStart;
  • ServerView.

Возможна поставка дополнительного ПО, в частности, CA ARCserve и Vmware vPlatform.

Из поставляемого со всеми моделями блейд-серверов программного обеспечения отметим два приложения. RemoteDeploy с использованием заранее подготовленных образов ОС с предустановленными приложениями позволяет кардинально сократить время на подключение новых лезвий в пул. Кроме того, возможно быстрое изменение роли сервера путем перезаписи нового образа. Adaptive Services Control Center позволяет автоматически менять роль отдельных блейд-серверов в составе пула по правилам, установленным администраторами. Например, если повышается нагрузка на веб-сервер, то можно «отнять» мощность от, скажем, почтового сервера. А если нагрузка в вычислительном кластере не велика, то можно просто выключить некоторые узлы. Также эта технология позволяет выровнять нагрузку в случае отказа оборудования.

Указанные выше возможности: виртуализация (системы собраны в пулы и доступны для общего использования в любой роли), автоматизация (вычислительные ресурсы автоматически используются для обеспечения необходимых сервисов по заданным правилам), интеграция (все части компьютерных систем (вычислительные блоки, накопители, сетевое оборудование) работают и управляются совместно) компания FSC объединила в своей стратегии TRIOLE, направленной на разработку продуктов и решений для динамично развивающихся центров обработки данных. Одним из первых шагов в этом направлении и является развитие линейки блейд-серверов.

Одним из вариантов законченной системы на базе блейд-серверов PRIMERGY является FlexFrame для mySAP. Важным отличием новой версии ПО от SAP является модульная гетерогенная структура, поэтому ранее использованная модель с одним сервером не очень подходит для mySAP. Кроме того, требования к отказоустойчивости и масштабируемости при применении «классического» дизайна системы приводят к существенным затратам. FlexFrame был разработан совместно компаниями SAP, Fujitsu-Siemens Computers и NetApp и представляет собой первое решение в рамках концепции «Adaptive Computing». FlexFrame представляет собой гибкое и эффективное решение:

  • каждый сервис mySAP может работать на любом лезвии;
  • необходимые сервисы автоматически включаются в работу по запросу системы администрирования;
  • время на установку и запуск нового лезвия составляет всего несколько минут;
  • се ПО размещается в центральном хранилище и загружается по сети.

Отметим и важный для крупных клиентов момент — система FlexFrame сертифицирована SAP.

Совместно с компанией versionapp FSC предлагает и решение для ферм терминальных серверов. Оно отличается большой скоростью развертывания — для полной установки системы из 220 лезвий требуется всего четыре часа. При этом весь процесс проходит в автоматическом режиме и включает в себя установку ОС, Citrix Metaframe и пользовательских аккаунтов и приложений.

Среди клиентов FSC, установивших у себя системы на базе блейд-серверов компании, есть крупные банки, телекоммуникационные компании и министерства. При этом количество лезвий в одной установке достигает 1600.

Попробуем сравнить решение на шасси BX600 с классическим. Поскольку дисковую систему лучше иметь отдельную, то добавим, например, 2 ТБ файлер FAS200 от NetApp, занимающий 3U. В сумме на 10U мы получаем 10 двухпроцессорных или 5 четырехпроцессорных систем. Если собирать аналогичную по мощности систему на обычных рековых моделях, то придется использовать 1U на каждый двухпроцессорный сервер или 2U на четырехпроцессорный. Итого у нас получается равенство по объему (мелочи типа сетевого или FC-коммутатора не учитываем).

Оба варианта имеют как свои плюсы, так и минусы. По вычислительной мощности они равны. Надежность тоже практически не отличается. Уровень шума и тепла в обоих случаях такой, что лучше рядом не находиться. Правильно построенная система управления позволит легко работать с любым из них. Причем на обычном железе можно при желании реализовать все возможности блейд-серверов, поскольку они в большинстве своем организованы программно. Хотя, конечно, замена вышедшего из строя лезвия выглядит красиво и выполняется заметно быстрее выкручивания 1U-сервера. Кроме того, в варианте «блейд» будет меньше проводов и выше порядок с обратной стороны шкафа, однако использование внешнего сетевого коммутатора добавляет гибкости классическому решению. Продолжать можно бесконечно. Кстати, не следует забывать, что обычные 1U решения тоже не сильно богаты возможностями расширения. Обычно это один или два процессора, до 8 ГБ памяти, четыре жестких диска, два гигабитных сетевых контроллера и один или два слота расширения. В любом случае под каждую конкретную задачу нужно все хорошо и тщательно считать.

Прогнозы

В настоящее время рынок блейд-серверов неспешно развивается — выходят новые модели лезвий, обновляется как железная, так и программная часть. Однако строить оптимистические прогнозы мешает следующий факт. Несмотря на то, что, с одной стороны, решения на базе блейд-северов по многим параметрам не уступают классическим решениям (например, по мощности, масштабируемости, управляемости, надежности) и даже часто уникальны, с другой стороны, именно особенности архитектуры приводят к тому, что на блейд-серверы часто смотрят с опаской, как на нарушителя установившихся традиций. Еще одна причина — в относительно большой стоимости внедрения систем. Если расширение IT-системы компании обычно производится установкой дополнительных компьютеров, то шасси даже с небольшим количеством установленных лезвий может стоить дороже отдельных серверов аналогичной мощности, особенно если решение предполагает использование нетривиальной системы хранения данных. Возможно, играет роль и «виртуальная» боязнь привязки к одному поставщику, поскольку система требует значительных вложений и не всегда легко интегрируется в существующий парк ПО и оборудования. С этим проблемами может помочь четкое планирование развития IT-структуры компании и выбор правильного поставщика.

Отрицательную роль в развитии рынка блейд-решений играет и отсутствие открытых стандартов для аппаратного дизайна шасси (и это несмотря на то, что часто решения от разных компаний являются, по сути, небольшими вариациями одного дизайна, что можно было увидеть, например, на последнем московском форуме IDF). С ПО ситуация немного проще, поскольку современные лезвия созданы на базе стандартного оборудования и при желании можно все реализовать с использованием популярного ПО. Хотя, конечно, в этом случае не все возможности лезвий будут использованы. Так что, к сожалению, несмотря на оптимистичные прогнозы IDC (рост поставок блейд-серверов в регионе EMEA на 80% с 2004-го на 2005-й год), популярность IBM PC в ближайшее время блейд-серверам не грозит :). Однако крупным заказчикам, и особенно участникам набирающего обороты рынка дата-центров, есть смысл обратить внимание на блейд-серверы и как следует все подсчитать.
